改进A*与ROA-DWA融合的机器人路径规划

刘宇庭,, 郭世杰,, 唐术锋,, 张学炜, 李田田

1. 内蒙古工业大学 机械工程学院,内蒙古 呼和浩特 010051

2. 浙江大学 机械工程学院,浙江 杭州 310058

Path planning based on fusion of improved A* and ROA-DWA for robot

LIU Yuting,, GUO Shijie,, TANG Shufeng,, ZHANG Xuewei, LI Tiantian

1. School of Mechanical Engineering, Inner Mongolia University of Technology, Hohhot 010051, China

2. School of Mechanical Engineering, Zhejiang University, Hangzhou 310058, China

通讯作者: 郭世杰,男,副教授. orcid.org/0000-0002-4835-8381. E-mail:sjguo@imut.edu.cn

收稿日期: 2023-08-21

基金资助: 国家自然科学基金资助项目(52065053);科技部国家重点研发计划资助项目(2018YFB1307501);中央引导地方科技发展专项资助项目(2020ZY0002);内蒙古关键技术攻关资助项目(2020GG0255);内蒙古自然科学基金资助项目(2022FX01, 2023LHMS05018);内蒙古自治区高等学校科学研究资助项目(NJZY21308);内蒙古自治区直属高校基本科研业务费资助项目(JY20220046);内蒙古自治区高等学校青年科技英才支持计划资助项目(NJYT23043);内蒙古自治区高等学校创新团队发展支持计划资助项目(NMGIRT2213);内蒙古自治区科技计划资助项目(2021GG0259)

Received: 2023-08-21

Fund supported: 国家自然科学基金资助项目(52065053);科技部国家重点研发计划资助项目(2018YFB1307501);中央引导地方科技发展专项资助项目(2020ZY0002);内蒙古关键技术攻关资助项目(2020GG0255);内蒙古自然科学基金资助项目(2022FX01,2023LHMS05018);内蒙古自治区高等学校科学研究资助项目(NJZY21308);内蒙古自治区直属高校基本科研业务费资助项目(JY20220046);内蒙古自治区高等学校青年科技英才支持计划资助项目(NJYT23043);内蒙古自治区高等学校创新团队发展支持计划资助项目(NMGIRT2213);内蒙古自治区科技计划资助项目(2021GG0259)

作者简介 About authors

刘宇庭(1998—),男,硕士生,从事路径规划和自主导航的研究.orcid.org/0009-0008-8941-8310.E-mail:1511260827@qq.com , E-mail:1511260827@qq.com

摘要

为了解决机器人路径规划中传统A*算法和动态窗口法(DWA)存在的遍历节点较多、冗余点较多以及路径不平滑, 缺乏全局引导, 易陷入局部最优以及安全性低等问题, 提出融合改进A*算法和随机避障动态窗口法(ROA-DWA)的路径规划算法. 该算法通过启发式函数的权重调整、Floyd算法、冗余点删除策略、静态和动态障碍物分类处理和速度自适应因子等方式来提高搜索效率, 减少路径长度和拐点数量, 将已知障碍物对路径的影响最小化,大幅提高动态避障效率,使得机器人在平稳到达目标点的同时还提升了机器人的安全性, 更好地适应复杂的动态和静态环境. 实验结果表明, 该算法具有较好的全局最优性和局部避障能力, 在大型地图中展现出更好的优势.

关键词: 机器人路径规划 ; 动态避障 ; 改进A*算法 ; 随机避障动态窗口法(ROA-DWA) ; 融合算法

Abstract

A path planning algorithm based on the fusion of the improved A* algorithm and the random obstacle avoidance dynamic window method (ROA-DWA) was proposed in order to address the issues of excessive traversal nodes, redundant points, non-smooth paths, lack of global guidance, susceptibility to local optima, and low safety in traditional A* algorithm and dynamic window approach (DWA) for robot path planning. The search efficiency was improved by adjusting the weights of heuristic functions, Floyd’s algorithm, redundant point deletion strategy, static and dynamic obstacle classification, and speed adaptive factor. The length of the path and the number of inflection points were reduced, and the influence of known obstacles on the path was minimized to improve the efficiency of dynamic obstacle avoidance, which enabled the robot to smoothly arrive at the target point and improved the safety of the robot, and better adapted to complex dynamic and static environments. The experimental results show that the algorithm has better global optimality and local obstacle avoidance ability, and shows better advantages in large maps.

Keywords: robot path planning ; dynamic obstacle avoidance ; improved A* algorithm ; random obstacle avoidance dynamic window algorithm (ROA-DWA) ; fusion algorithm

PDF (2840KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

刘宇庭, 郭世杰, 唐术锋, 张学炜, 李田田. 改进A*与ROA-DWA融合的机器人路径规划. 浙江大学学报(工学版)[J], 2024, 58(2): 360-369 doi:10.3785/j.issn.1008-973X.2024.02.014

LIU Yuting, GUO Shijie, TANG Shufeng, ZHANG Xuewei, LI Tiantian. Path planning based on fusion of improved A* and ROA-DWA for robot. Journal of Zhejiang University(Engineering Science)[J], 2024, 58(2): 360-369 doi:10.3785/j.issn.1008-973X.2024.02.014

移动机器人在工业制造、服务业、医疗保健和救援等领域的应用越来越广泛.路径规划已成为移动机器人研究的核心技术之一. 路径规划的目的是在有障碍物的环境中寻找从起点到目标点的最短且无碰撞路径[13]. 根据对环境信息的理解程度,传统的路径规划算法可以分为全局和局部2类[4].

目前常用的全局路径规划算法包括基于采样的快速扩展随机树方法(RRT)[5]、概率路线图(PRM)[6]、基于搜索的Dijkstra[7]、A*算法[8]、D*算法[9]以及基于智能仿生的蚁群算法[10]、遗传算法[11]和粒子群算法[12]等,局部路径规划算法包括动态窗口法(dynamic window approach, DWA)[13]、模糊逻辑法[14]和人工势场法[15]等. A*算法是被广泛应用于移动机器人路径规划的经典算法. 在实际应用中,传统的A*算法存在遍历节点多、拐点多及路径不平滑等问题,这些问题降低了机器人的运动效率. 近年来,DWA成为了较流行的局部路径规划算法,具有模型简单、路径平滑、实时避障等诸多优点. 由于缺乏引导性,DWA在大尺度复杂环境中容易受局部最优解的影响,甚至可能无法到达目标点[16].

为了弥补传统A*和DWA算法在路径规划问题中的不足,许多学者进行了各种不同层面的改进. 陈娇等[17]提出关键折点提取算法,剔除全局路径上的冗余节点,结合DWA对每段局部路径进行优化,提升了路径的安全性和平滑性,但该算法的遍历节点数和运行时间没有得到优化. 迟旭等[18]提出改进的A*算法,该算法采用提取关键点的策略,提升了平滑性和安全性,然而该算法存在路径不够平滑、遍历节点多的问题. 劳彩莲等[19]提出扩展搜索邻域并优化搜索角度,使得路径更加平滑,融合改进后的A*算法与DWA算法,以保证全局最优,然而由于没有区分已知障碍物和未知动态障碍物,在动态路径规划中容易相互影响,导致动态避障的灵敏度降低. 张志文等[20]提出用Floyd算法优化A*算法的优化方法,融合改进后的A*算法与DWA算法,解决了A*算法遍历节点多、拐点多、不平滑等问题,但未在动态环境下验证方法的有效性. Li等[21]利用移动机器人的尺寸与障碍物的自由空间关系改进DWA算法,但在复杂环境中,该方法可能会导致机器人频繁启停或停止运动. 程传奇等[22]采用关键点选取策略优化改进A*算法的启发函数,融合DWA算法,但该方案未在动态环境下进行验证.

上述已有方法取得了有益效果,但存在遍历节点多、存在冗余点、拐角大和路径不平滑、适应性差、避障灵敏度低等问题. 针对上述问题,本文将环境信息引入A*算法的评价函数中,对启发式函数的权重进行自适应调整. 引入冗余点删除策略和Floyd算法,消除冗余节点并减少遍历节点和拐点,使得路径更加平滑. 提取改进A*算法规划路径的关键点,作为DWA算法的中间引导点,对障碍物进行分类处理,自适应调整速度,实现改进A*算法和DWA算法的融合,使得搜索路径能够自适应复杂环境的变化,提高了算法的搜索效率和灵活性.

1. 改进A*算法

1.1. 传统A*算法

A*算法基于启发式函数进行搜索引导,通过选取最小代价估值的方式规划(搜索)合理路径. 该算法由评价函数$f(n)$构成,包括起点$({x_S},{y_S})$到当前点$({x_i},{y_i})$的真实路径评价函数$g(n)$和当前点到目标点$({x_T},{y_T})$的预估路径评价函数$h(n)$. A*算法中节点的代价函数定义为

$ f(n) = g(n)+h(n). $

式中:$n$为当前节点,$f(n)$为从起点经过节点$n$到达目标点的评价函数;$g(n)$为从起始点到达当前节点的实际代价;$h(n)$为当前节点$n$到目标点的估计代价,又称为启发函数. $h(n)$的选取将直接影响A*算法的路径规划性能.

通常,传统A*算法会采用Manhattan距离、Euclidean距离和Chebyshev距离作为定义启发函数的方式,3种启发函数距离的示意图如图1所示.

图 1

图 1   3种启发函数距离的示意图

Fig.1   Distance diagram of three heuristic functions


设当前节点$n$到目标节点的实际代价为$g(n)$,当$h(n) < g(n)$时搜索节点较多,运算效率相应变得较低,但可以找到最优路径. $h(n) = g(n)$是理想情况,搜索时会沿着最短路径,效率最高. 当$h(n) > g(n)$时搜索节点数量较少,运算效率高,但通常难以搜索到最优路径,需要根据实际情况来调整$h(n)$的权重.

1.2. 改进A*算法

针对传统A*算法存在的遍历节点多、存在冗余点、拐角大和路径不平滑等问题,对传统A*算法进行以下2个方面的改进. 1)引入环境信息,根据环境信息调整启发函数的权重,设计更贴近真实代价的启发函数,以提高搜索效率. 2)结合Floyd算法,采用冗余点删除策略,减少拐点数量,提高路径平滑度.

1.2.1. 自适应评价函数

传统算法的$h(n)$不能满足实际需要,采用8邻域搜索,结合欧氏距离和曼哈顿距离的优点,提出更接近实际代价的启发式函数:

$ h(n) = {\rm{dis}}{{\rm{t}}_x}(n)+{\rm{dis}}{{\rm{t}}_y}(n) - 0.2 \times \min \left\{{\rm{dis}}{{\rm{t}}_x}(n),{\rm{dis}}{{\rm{t}}_y}(n)\right\}. $

考虑潜在后继节点到目标点的估计代价,计算当前节点和目标点之间的路径上出现障碍物的数量$ {N_{\rm{s}}} $,则当前节点和目标点之间的路径上出现障碍物的概率为

$ _{ } K = \frac{{{N_{\rm{s}}}}}{{{D_x}(n){D_y}(n)}}. $

式中:${D_x}(n) = \left| {{s_x} - {t_x}} \right|,{D_y}(n) = \left| {{s_y} - {t_{{y}}}} \right|$,其中${s_x}$${t_x}$分别为当前节点和目标点的横坐标,${s_y}$${t_y}$分别为当前节点和目标点的纵坐标;$ {N_{\rm{s}}} $为当前节点和目标点之间的路径上出现障碍物的数量.

将环境障碍物的概率引入评价函数$f(n)$,改变$h(n)$的权重,实现$f(n)$的自适应调整:

$ _{ } f(n) = g(n)+(1 - \ln K)h(n) . $

当前点与目标点之间的障碍物较少时,应加大$h(n)$的权重,以提高搜索效率;当前点与目标点之间的障碍物较多时,应降低$h(n)$的权重,以避免搜索路径陷入局部最优.

1.2.2. 路径平滑优化策略

为了避免A*算法规划出的路径中包含冗余点和不必要的转折点,影响机器人控制的效果,引入冗余点删除策略和Floyd算法对路径进行二次优化. 该策略的实施步骤如下.

1)从规划路径的第2个节点开始对当前节点进行判断,判断依据是当前节点是否和前一个节点以及前一个节点的父节点在同一直线上且未经过障碍物. 若是,中间所有节点均是冗余点,则将其删除;否则,前一节点为必经节点,将其列为关键转折点,并更新路径.

2)反复执行此操作,遍历所有路径节点,直至不存在冗余转折点,最终得到只包含起点、转折点和终点的路径,完成第一次优化.

3)利用Floyd算法对路径进行二次优化,进一步消除冗余节点,使得规划路径更加平滑,提高机器人的运动效率.

路径平滑优化策略的过程如图2所示. 实验结果表明,路径平滑优化策略的算法只包括起点、目标点和转折点,能够有效地减少路径长度和冗余点,与传统的A*算法相比,效果显著.

图 2

图 2   路径平滑优化策略

Fig.2   Path smoothing optimization strategy


2. 随机避障动态窗口法(ROA-DWA)

针对传统动态窗口法缺乏全局引导,易陷入局部最优,动态障碍物和静态障碍物的冲突距离同等对待、避障灵敏度低等问题,对传统DWA算法的评价函数进行改进,使其结合全局路径信息,根据环境的复杂程度自适应地调整速度. 对障碍物进行分类处理,使已知障碍物对路径的影响最小化,从而使机器人平稳、快速地到达目标点,避免与障碍物发生碰撞,能够以较大速度快速避障的同时,提高机器人的安全性.

2.1. 机器人运动学模型和机器人速度采样

在DWA算法中,需要采样机器人在一个区域内的速度空间. 通过机器人的运动学模型,在采样周期内模拟机器人的运动轨迹. 假设机器人作匀速直线运动,那么速度空间中的线速度和角速度变化可以反映机器人的运动状态. 机器人的运动模型如下所示:

$ \left. \begin{gathered} {x_t} = {x_{t - 1}}+{v_x}\Delta t\cos\; {\theta _t} - {v_y}\Delta t\sin\; {\theta _t}, \\ {y_t} = {y_{t - 1}}+{v_x}\Delta t\sin\; {\theta _t}+{v_y}\Delta t\cos \;{\theta _t}, \\ {\theta _t} = {\theta _{t - 1}}+{\omega _t}\Delta t. \\ \end{gathered} \right\} $

在利用DWA算法实现机器人路径规划和运动控制的过程中,采样速度空间中的多组速度被用于模拟机器人在一定时间间隔内的轨迹. 为了考虑实际的约束条件,对采样速度范围进行限制. 机器人的速度受多方面因素的影响,包括最大最小速度、电机性能及制动距离等.

1)移动机器人最大、最小速度约束.

机器人的采样速度应该控制在移动机器人最佳角速度和线速度区间内,则约束如下:

$ {v_{\rm{d}}} = \left\{ {(v,\omega )|v \in \left[ {{v_{\min }},{v_{\max }}} \right] ,\; } {\omega \in \left[ {{\omega _{\min }},{\omega _{\max }}} \right]} \right\}. $

式中:${{{v}}_{{\text{min}}}}{\text{、}}{{{v}}_{{\text{max}}}}$分别为机器人的最小、最大线速度,${{\omega }_{{\text{min}}}}{\text{、}}{{\omega }_{{\text{max}}}}$分别为机器人的最小、最大角速度.

2)机器人电机加减速约束.

机器人的采样速度应考虑电机性能,应保证当前速度在最大减速度和最大加速度的可变范围内,则约束如下:

$\begin{split} {v_{\rm{d}}} =\;& \left\{ {(v,\omega )|v \in \left[ {{v_{\rm{c}}} - {{\mathop v\limits^. }_{\rm{a}}}\Delta t,{v_{\rm{c}}}+{{\mathop v\limits^. }_{\rm{a}}}\Delta t} \right]} \right. , \\ \;&\left. {\omega \in \left[ {{\omega _{\rm{c}}} - {{\mathop \omega \limits^. }_{\rm{a}}}\Delta t,{\omega _{\rm{c}}}+{{\mathop \omega \limits^. }_{\rm{a}}}\Delta t} \right]} \right\}.\end{split} $

式中:${v}_{{\rm{c}}}、{\omega }_{{\rm{c}}}$为当前线速度和角速度,${\stackrel{.}{v}}_{{\rm{a}}}、{\stackrel{.}{\omega }}_{{\rm{a}}}$为最大线减速度和最大角减速度.

3)机器人安全距离约束.

为了保证机器人无碰撞到达目标点,在进行局部路径规划时,在机器人最大减速度的条件下,使得移动机器人在到达障碍物之前线速度和角速度均减速至0,则约束如下:

${\nu }_{{\rm{a}}}\text{}=\{(\nu ,\omega )|v\le \sqrt{2d(\nu ,\omega ){\dot{v}}_{{\rm{a}}}},\;\; \text{}\text{} \omega \le \sqrt{2d(\nu ,\omega ){\dot{\omega }}_{{\rm{a}}}}\}.$

式中:$d(\nu ,\omega )$$(\nu ,\omega )$模拟轨迹末端与最近障碍物的距离.

综上所述,动态窗口速度为

$ _{ } {v_{\rm{r}}} = {v_t} \cap {v_{\rm{d}}} \cap {v_{\rm{a}}} . $

2.2. 改进的随机避障评价函数

在速度空间中,可以采集到多组运动轨迹,不同的运动轨迹可以规划出不同的路径. 设计评价函数,对多组轨迹进行评估,使得机器人选择最短且安全的路径. 设计的评价函数为

$\begin{split} G(\nu ,\omega ) =& \sigma (\alpha H(\nu ,\omega ) - \beta \cos \Delta {\eta _i}V(\nu ,\omega )+ \\& \lambda {D_{\rm{s}}}(\nu ,\omega )+\gamma {D_{\rm{d}}}(\nu ,\omega )).\end{split} $

式中:$H(\nu ,\omega )$为当前速度下模拟轨迹的终点方向与目标节点的角度偏差;$ \Delta {\eta _i} $为路径弯曲程度参数,由当前目标点与下一相邻子目标点的夹角表示,当夹角为$(90^\circ ,270^\circ )$时,加速通过;当夹角为$(0^\circ ,90^\circ ) \cup (270^\circ ,360^\circ )$时,减速通过;$V(\nu ,\omega )$为当前估计的运行速度;$ {D_{\rm{s}}}(\nu ,\omega ) $为模拟轨迹终点与已知障碍物的直线最小距离,可以减小已知障碍物对局部路径规划的影响;$ {D_{\rm{d}}}(\nu ,\omega ) $为模拟轨迹终点与未知障碍物的直线最小距离,可以控制避障灵敏度;$\sigma $为平滑系数;$ \alpha 、\beta 、\lambda 、\gamma $为各项的权重系数.

3. 改进A*与ROA-DWA融合算法

结合改进A*算法与ROA-DWA,以兼顾全局路径最优和局部避障能力,流程如图3所示. 使用改进的A*算法,规划出全局最优的节点序列. 利用路径平滑优化策略对路径进行优化,提取路径关键点作为ROA-DWA的中间引导点,进行局部路径规划. 融合算法根据环境复杂程度自适应地调整速度,对障碍物进行分类处理,使得已知障碍物对路径的影响最小化.这种方法综合了ROA-DWA的随机避障能力和改进A*算法的全局路径规划能力,实现了动态路径规划的全局最优性和局部避障能力,被应用在移动机器人的实时运动中.

图 3

图 3   改进A*与ROA-DWA的融合流程图

Fig.3   Fusion flow chart of improved A* and ROA-DWA


4. 仿真实验验证

4.1. 改进A*算法的仿真实验

为了验证本文算法的可行性和有效性,在MATLABR2021b环境下开展仿真实验. 实验采用20×20、30×30以及50×50的迷宫式栅格地图,分别针对本文改进前、后的A*算法、文献[17]算法和文献[18]算法进行仿真对比. 在栅格地图环境中,每个栅格长度均为1 m. 其中,黑色栅格表示障碍物区域,白色栅格表示可移动区域,△表示机器人起点,○表示目标点. 结果如图4~6所示,仿真数据如表1所示. 表中,L为路径长度,T为运行时间,N为遍历节点数,P为转折点数,$\Sigma \theta $为累计转角.

图 4

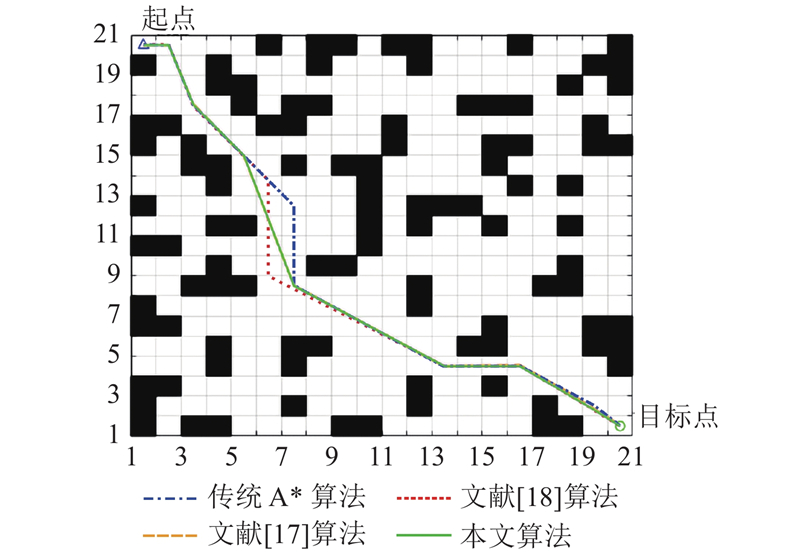

图 4   20×20栅格地图的仿真结果对比图

Fig.4   Comparison of simulation results for 20×20 raster map


图 5

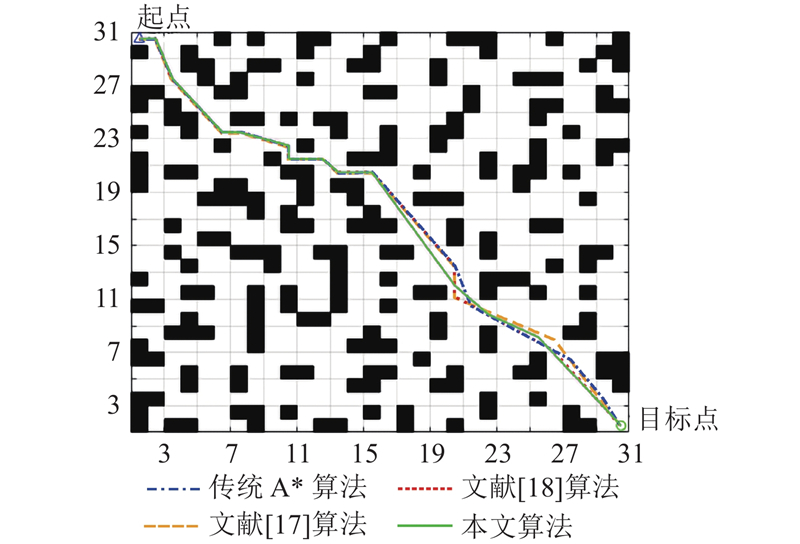

图 5   30×30栅格地图的仿真结果对比图

Fig.5   Comparison of simulation results for 30×30 raster map


图 6

图 6   50×50栅格地图的仿真结果对比图

Fig.6   Comparison of simulation results for 50×50 raster map


表 1   全局路径规划的仿真数据

Tab.1  Simulation data of global path planning

地图尺寸算法L/mT/sNP$\Sigma \theta $/(°)
20×20传统A*算法29.7960.5281497265.45
文献[17]算法29.3760.3251497254.85
文献[18]算法29.5830.2811218265.45
本文改进算法29.3760.1461137254.85
30×30传统A*算法44.5560.96630113627.67
文献[17]算法44.3680.74330112652.81
文献[18]算法44.2740.67721512559.44
本文改进算法44.2660.18319511544.32
50×50传统A*算法80.6363.0991087251543.96
文献[17]算法79.8682.8531087251524.61
文献[18]算法79.3741.573544281478.82
本文改进算法77.7841.379499251406.98

新窗口打开| 下载CSV


表1可知,通过改进A*算法的评价函数,引入环境信息,在不同地图尺寸下提高了搜索效率,与传统A*算法、文献[17]算法和文献[18]算法相比,都表现出了明显的性能优势. 在路径长度方面,本文算法相较于传统A*算法、文献[17]算法和文献[18]算法分别平均减少了69.64%、60.70%、44.45%. 在遍历节点数方面,该算法相较于传统A*算法、文献[17]算法和文献[18]算法分别平均减少了37.82%、37.82%、8.06%;在转折点数方面,该算法相较于传统A*算法、文献[17]算法和文献[18]算法分别平均减少了9.73%、2.78%、10.52%. 在累计转角方面,该算法相较于传统A*算法、文献[17]算法和文献[18]算法分别平均减少了8.29%、7.70%、3.38%,且随着地图的扩大,传统A*算法的性能受到的影响更大,本文算法由于根据环境信息改变启发函数的权重,效率更高且更平滑,在大型地图中具有更好的优势. 利用本文所提出的改进A*算法,有效地提高了路径规划准确性和效率,验证了本文算法评价函数的可行性和有效性.

4.2. 改进A*算法与ROA-DWA融合仿真实验

为了验证本文融合算法既能够适应静态环境,又能够很好地适应动态环境,在30×30的栅格地图中进行如下实验. 在A*算法规划路径时,随机添加了4个未知静态障碍物;在仿真环境中添加了1个动态未知障碍物. 融合算法仿真实验的评价函数的各项参数为$\alpha $=0.1,$\beta $=0.2,$\lambda $=0.2,$\gamma $=0.3,融合算法机器人的运动学参数如表2所示. 表中,vmax为最大线速度,amax为最大加速度,vres为线速度分辨率,Tres为时间分辨率,ωmax为最大角速度,βmax为最大角加速度,ωres为角速度分辨率,Tpred为预测周期.

表 2   机器人运动学参数

Tab.2  Kinematic parameters of robot

参数数值参数数值
vmax/(m·s−1)2.0ωmax/(${{(^\circ) \cdot {\rm{s}}^{-1}}}$)40.0
amax/(${\text{m}}\cdot{{\text{s}}^{-\text{2}}}$)0.4βmax/(${{(^\circ) }}\cdot {{\text{s}}^{-\text{2}}}$)100.0
vres/(${\text{m}\cdot {\rm{s}}^{-1}}$)0.01ωres/(${{(^\circ) \cdot {\rm{s}^{-1}}}}$)1.0
Tres/s0.1Tpred/s3.0

新窗口打开| 下载CSV


4.2.1. 静态环境下的仿真

在静态已知和静态未知的环境下,为了验证提出的融合算法的可行性和有效性,在20×20的地图中进行仿真实验. 静态环境下的仿真结果如图7所示. 图中,虚线为全局路径,并加入静态未知障碍物;实线为利用融合算法生成的路径.

图 7

图 7   静态环境下的运动轨迹

Fig.7   Motion trajectory in static environments


本文的融合算法提取了改进A*算法路径上的关键点作为ROA-DWA算法的中间引导点,对已知和未知障碍物进行分类,避免已知障碍物对路径的影响,尽量靠近已知静态障碍物,远离未知静态障碍物,使得所规划的路径平滑度、安全性更高,更符合机器人运动特性.

4.2.2. 动态环境下仿真

为了验证本文融合算法在动态未知环境下的可行性和有效性,在仿真实验中加入动态未知障碍物,当动态障碍物的匀速运行速度为0.09~0.13 ${\text{m/s}}$时,机器人能够遇到动态障碍物. 选取动态障碍物的运行速度为0.1 ${\text{m/s}}$,虚线为全局路径. 如图8所示,融合算法的仿真数据如表3所示. 表中,K为平均曲率.

图 8

图 8   动态环境下的运动轨迹

Fig.8   Motion trajectory in dynamic environments


表 3   融合算法仿真数据

Tab.3  Simulation data of fusion algorithm

算法L/mT/sK/m−1是否碰撞/
到达终点
文献[17]融合算法29.746183.7640.21是/是
文献[18]融合算法29.341167.2730.19是/是
改进A*-ROA-DWA融合算法29.548117.1620.16否/是

新窗口打开| 下载CSV


表3可知,文献[17]的融合算法和文献[18]的融合算法未对障碍物进行分类处理,尽管可以避开静态未知障碍物并到达终点,但遇到动态未知障碍物时,机器人无法处理,容易与动态未知障碍物发生碰撞,避障灵敏度低. 改进A*-ROA-DWA融合算法的路径长度相较于文献[17]融合算法和文献[18]融合算法分别增加了0.39%、0.7%,是由于改进A*-ROA-DWA融合算法对动态障碍物有着较大的冲突预判距离,当遇到动态未知障碍物时,可以避开动态障碍物. 由于改进A*-ROA-DWA融合算法提取改进A*算法规划路径的关键点作为ROA-DWA算法的中间引导点,对障碍物进行分类处理,可以根据路径弯曲程度自适应地调节速度,运行时间分别减少了36.24%、29.96%,平均曲率分别减少了23.81%、15.79%. 本文融合算法解决了传统融合算法缺乏全局引导、将机器人与动态障碍物和静态障碍物的冲突距离同等对待、安全性低等问题,使得机器人能够平稳到达目标点的同时提升了安全性.

采用汉明距离[23]来量化环境复杂度,环境复杂度越高,环境越复杂. 环境复杂度越高,则机器人运行姿态角度变化越大. 汉明距离的表达式为

$ H_{\rm{a}}(C) = \frac{{H_{\rm{h}}(C)+H_{\rm{w}}(C)}}{{hw}}. $

式中: $H_{\rm{a}}(C)$为机器人运行环境的平均汉明距离,$H_{\rm{h}}(C)$为环境矩阵中相邻2行的汉明距离之和,$H_{\rm{w}}(C)$为环境矩阵中相邻2列的汉明距离之和,$h$$w$分别为环境矩阵的行数与列数.

图9给出改进A*-ROA-DWA融合算法在动态环境下设置不同数量的未知静态障碍物的机器人状态变化. 图中,v为线速度,$\theta $为姿态角,Nc为控制节点个数. 当设置2个未知静态障碍物时,$H_{\rm{h}}(C)$为135,$H_{\rm{w}}(C)$为132,$h$$w$均为20,环境复杂度为7.026. 当设置4个未知静态障碍物时,$H_{\rm{h}}(C)$为137,$H_{\rm{w}}(C)$为136,$h$$w$均为20,环境复杂度为7.184.

图 9

图 9   动态环境下的机器人状态

Fig.9   Robot states in dynamic environments


图9可知,当机器人检测到未知静态障碍物(控制节点个数为100~200和200~300)时,机器人有明显的降速过程. 改进A*ROA-DWA融合算法可以根据环境复杂程度自适应地调节速度,转弯时提前减速,平直路径且无障碍物时速度接近2 ${\text{m/s}}$,机器人能够以较高效率快速避障的同时提高安全性.

综上所述,该算法解决了A*算法和动态窗口法所规划的路径平滑度低、不符合机器人运动特性、易陷入局部最优、避障灵敏度低等问题,使得所规划的路径更平滑,安全性更高,更符合机器人的运动特性.

5. 实验验证

为了验证本文算法在实际应用中的有效性,选取Dashgo B1移动机器人平台进行实验验证. 为了方便调试和机器人的自主导航,采用64位ubuntu16.04操作系统和ROS系统,在局域网内完成主机与PC端的网络通讯,采用Gmapping算法对实验室环境进行地图构建. 移动机器人的实验参数如下:最大线速度为0.6 ${\text{m/s}}$,最大角速度为0.15 ${\text{rad/s}}$,最大线加速度为0.35 ${\text{m/}}{{\text{s}}^{\text{2}}}$,最大角加速度为0.25 ${\text{rad/}}{{\text{s}}^{\text{2}}}$,预测周期为1.0 $ {\text{s}} $. 实验设备与场地如图10所示.

图 10

图 10   融合算法的路径规划实验设备与实验场地

Fig.10   Experimental equipment and laboratory space of path planning for fusion algorithm


融合算法的路径规划如图11所示,实验数据如表4所示. 从实验结果可知,相比于传统融合算法,本文融合算法所规划路径的路径长度减少了1.28%,运行时间减少了9.64%,平均曲率减少了8.70%. 这表明本文融合算法所规划的路径更加平滑,在确保全局最优的前提下,能够及时避开出现在环境中的动态和静态障碍物,提高了机器人在复杂环境中的适应能力.

图 11

图 11   融合算法路径规划

Fig.11   Fusion algorithm path planning


表 4   传统融合算法和本文融合算法性能的对比

Tab.4  Performance comparison of traditional fusion algorithm with proposed fusion algorithm

算法L/mT/sK/m−1
传统融合算法7.26928.4690.23
本文融合算法7.17625.7240.21

新窗口打开| 下载CSV


6. 结 论

(1)本文改进A*算法的机器人路径长度相较于传统A*算法、文献[17]算法和文献[18]算法平均缩短了0.91%~1.87%,机器人运行时间平均缩短了44.45%~69.64%,机器人遍历节点数平均减少了8.06%~37.82%,机器人转折点个数平均减少了2.78%~10.52%,机器人累计转角平均减少了8.29%~3.38%. 随着地图的扩大,传统A*算法的性能受到的影响更大,本文算法由于根据环境信息改变启发函数的权重,表现更加稳定.

(2)改进A*-ROA-DWA融合算法的路径长度相比于文献[17]融合算法和文献[18]融合算法分别增大了0.39%、0.7%,运行时间分别减少了36.24%、29.96%,平均曲率分别减少了23.81%、15.79%. 改进A*-ROA-DWA融合算法一方面解决了A*算法所规划的路径平滑度和安全性低、不符合机器人运动特性的问题,另一方面解决了传统融合算法易陷入局部最优、动态障碍物和静态障碍物的冲突距离同等对待等问题,使得机器人在能够平稳到达目标点的同时提升了安全性.

(3)本文融合算法相较于传统融合算法,所规划路径的路径长度减小了1.28%,运行时间减少了9.64%,平均曲率减小了8.70%. 这表明本文融合算法所规划的路径更加平滑,在确保全局最优的前提下,能够及时避开出现在环境中的动态和静态障碍物,提高了机器人在复杂环境中的适应能力. 通过仿真和实验验证,验证了本文算法的可行性和有效性.
