气动软体采摘机械手设计及实验研究

doi:10.3785/j.issn.1006-754X.2022.00.085

气动软体采摘机械手设计及实验研究

李三平^,^,¹, 孙腾佳¹, 袁龙强¹, 吴立国^,^,¹^,²

1.东北林业大学机电工程学院，黑龙江哈尔滨 150040

2.国家林业和草原局哈尔滨林业机械研究所，黑龙江哈尔滨 150086

Design and experimental research of pneumatic soft picking manipulator

LI San-ping^,^,¹, SUN Teng-jia¹, YUAN Long-qiang¹, WU Li-guo^,^,¹^,²

1.School of Mechanical and Electrical Engineering, Northeast Forestry University, Harbin 150040, China

2.Harbin Forestry Machinery Research Institute, State Forestry and Grassland Administration, Harbin 150086, China

通讯作者: 吴立国（1980—），男，黑龙江巴彦人，高级工程师，博士生，从事林业机械装备技术研究，E-mail: wlg0041@163.com，https://orcid.org/0000-0001-8253-8872

收稿日期: 2022-04-14 修回日期: 2022-06-10

基金资助:

中央级公益性科研院所基本科研业务费专项. CAFYBB2020MB010
中央高校基本科研业务费专项资金资助项目. 2572014BB06

Received: 2022-04-14 Revised: 2022-06-10

作者简介 About authors

李三平（1981—），女，湖北汉川人，副教授，博士，从事农林业机械装备技术研究，E-mail:bluelii73@163.com，https://orcid.org/0000-0001-6355-9133 , E-mail：bluelii73@163.com

摘要

针对传统刚性采摘机械手适用范围小、环境适应性差及对果蔬损伤大等问题，设计了一种面向沙果采摘的刚柔耦合气动软体采摘机械手。根据沙果的结果特点以及采摘要求，确定了六指包裹式采摘形式。以龙丰果为例，建立了采摘机械手软体手指弯曲角度计算模型，确定了单指的弯曲角度；通过3种硅胶材料的拉伸对比实验，选定HY-E620型硅胶作为软体手指的材料；开展了多种结构对软体手指弯曲性能影响的ABAQUS有限元仿真分析，确定了较优的结构；利用实验测定了不同驱动气压条件下单根软体手指弯曲角度与输出力的对应关系，并在0.08 MPa驱动气压下对多种水果进行三指抓取实验，验证了软体手指结构的合理性。最后，试制了六指包裹式气动软体采摘机械手，并分别对沙果、苹果、梨和橘子等进行了采摘实验。结果表明：所设计的采摘机械手不仅对含3~6个果实的成串沙果的采摘成功率达到80％，还可采摘苹果、梨和橘子等类球形水果，具有一定的通用性，可为水果采摘机械手的设计与研究提供新思路。

关键词： 气动软体采摘机械手 ; 沙果采摘 ; 六指包裹式 ; 抓取实验 ; 有限元分析

Abstract

Aiming at the problems of traditional rigid picking manipulators, such as small scope of application, poor environmental adaptability and great damage to fruits and vegetables, a rigid-flexible coupling pneumatic soft picking manipulator for crabapple picking was designed. According to the characteristics and picking requirements of crabapple, the six-finger wrapped picking form was determined. Taking Longfeng fruit as an example, the bending angle calculation model for the soft finger of picking manipulator was established, and the bending angle of single finger was determined; the HY-E620 type silicone was selected as the material of soft fingers through the tensile contrast experiment of three kinds of silicone materials; the ABAQUS finite element simulation analysis of the influence of various structures on the bending performance of soft fingers was carried out, and the optimal structure was determined; the corresponding relationships between the bending angle and the output force of a single soft finger under different driving pressure conditions were measured by experiments, and the three-finger grasping experiment for various fruits under the driving pressure of 0.08 MPa was carried out, which verified the rationality of the soft finger structure. Finally, a six-finger wrapped pneumatic soft picking manipulator was trial-produced, and the picking experiments were carried out on crabapple, apple, pear and orange. The results showed that the designed picking manipulator could not only pick clustering crabapples containing 3‒6 fruits with a success rate of 80%, but also pick apples, pears, oranges and other spherical fruits, which had a certain versatility, and could provide a new idea for the design and research of fruit picking manipulator.

Keywords： pneumatic soft picking manipulator ; crabapple picking ; six finger wrapped type ; grasping experiment ; finite element analysis

PDF (4505KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

李三平, 孙腾佳, 袁龙强, 吴立国. 气动软体采摘机械手设计及实验研究. 工程设计学报[J], 2022, 29(6): 684-694 doi:10.3785/j.issn.1006-754X.2022.00.085

LI San-ping, SUN Teng-jia, YUAN Long-qiang, WU Li-guo. Design and experimental research of pneumatic soft picking manipulator. Chinese Journal of Engineering Design[J], 2022, 29(6): 684-694 doi:10.3785/j.issn.1006-754X.2022.00.085

水果、蔬菜在人们日常消费中占很大比例，其种植面积逐年增加，单靠人力采摘已无法满足人们的消费需求，亟须实现自动化采摘。在自动化采摘中，采摘机械手是农业采摘机器人的重要组成部分^[1-2]。但是，传统的刚性采摘机械手具有体积大、交互性弱、环境适应性差及对果蔬损伤大等缺点^[3-4]，导致其在农业采摘中的应用受到限制。近年来，随着柔性制造技术的发展，由柔性材料制成的软体机械手脱颖而出，受到了国内外研究人员和机构的广泛关注^[5-9]。软体机械手灵活性高，柔顺性强，人机交互安全性高^[10]，且在复杂的采摘环境中能完成多姿态转换^[11-13]，可实现对水果、蔬菜的无损采摘^[14-15]，故其在果蔬采摘方面的发展潜力巨大^[16]。近年来，国内外学者对软体机械手的研究取得了很大的进展。日本京都大学的Kondo等^[17]研制了一种末端执行器，其一次可收获单个番茄果实或一个番茄簇。美国罗德岛大学的Galloway等^[18]研发了一种软体机械手，可实现对水下底栖动物的无损采样。Wang等^[19]采用 3D 打印技术制作了三指软体机械手，可实现对柔软食物的抓取。东北林业大学的李健等^[20]研制了一种面向草莓抓取的气动四叶片软体抓手，其以草莓的外部轮廓曲线为设计原理并采用气压驱动，抓取成功率达90%。北华大学的赵云伟等^[21]研制了一种气动柔性果蔬采摘机械手，可实现对球形和圆柱形果蔬的自动化采摘。南京林业大学的华超等^[22]研制了一种软体水果采摘机械手，可实现对苹果、西红柿等的无损稳定抓取。

沙果又名花红，其性平，味甘酸，富含多种维生素、微量元素以及人体所需的蛋白质、脂肪、碳水化合物等，具有祛风湿、止咳平喘的功效，深受广大消费者的喜爱^[23]。但是，目前沙果采摘仍未实现自动化，造成了人力资源的浪费。基于此，笔者拟设计一种面向沙果采摘的气动软体采摘机械手。首先，通过构建计算模型来确定采摘机械手软体手指的弯曲角度。然后，通过比较不同型号硅胶浇注的软体手指的软硬度来确定其材料；同时，通过ABAQUS软件对不同结构的软体手指进行有限元仿真分析，以确定较优的结构。接着，通过开展单根软体手指的充气弯曲实验、末端输出力测定实验以及三指抓取实验，以验证有限元仿真结果的准确性以及软体手指结构的合理性。最后，制作气动软体采摘机械手，并用其分别对沙果及其他水果进行采摘实验，以验证所设计采摘机械手对沙果采摘的可行性以及对其他相似水果采摘的通用性。

1 气动软体采摘机械手总体结构设计

如图1所示，沙果的果实是单个或多个成串生长的。若逐个采摘沙果，则会造成相邻果实脱落，因此必须采用整串采摘方式。根据沙果果实的生长特点和采摘要求，结合柔性材料柔软性好和刚性材料硬度大的优点，设计了一种面向沙果采摘的气动软体采摘机械手，其结构如图2所示。该采摘机械手由法兰盘、刚性骨架、薄片刚体、6根软体手指和可伸缩输送管组成，采用六指包裹式采摘形式。其中：软体手指采用柔性材料，骨架及薄片采用刚性材料。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 沙果树实物图

Fig.1 Physical picture of crabapple tree

图2

新窗口打开| 下载原图ZIP| 生成PPT

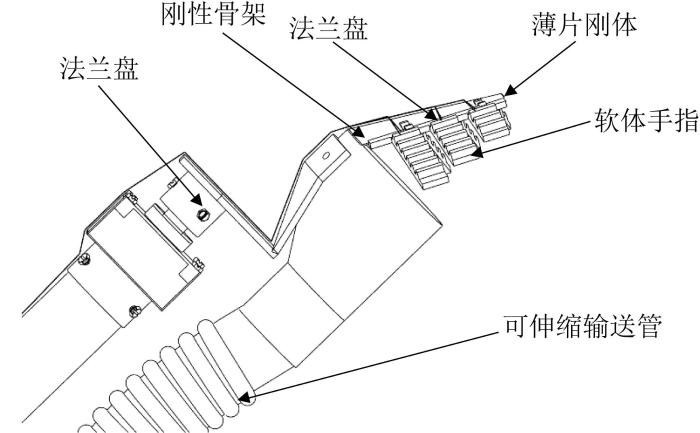

图2 气动软体采摘机械手结构示意

Fig.2 Structure diagram of pneumatic soft picking manipulator

由于沙果的采摘环境较为复杂，沙果树的枝桠会阻挡采摘机械手的运动，故将其形状设计为上小下大并通过法兰盘与机械臂连接，以便运动。所设计采摘机械手的软体手指与刚性骨架通过法兰盘连接在一起且均可拆卸，当软体手指破损时，可及时更换，既避免了资源浪费，又节省了制造时间；刚性骨架通过铆钉与薄片刚体相连。在采摘时，首先，利用气压驱动6根软体手指包裹住沙果，防止沙果掉落以及保护沙果；然后，利用机械臂带动采摘机械手向上运动，由刚性骨架前端的刀具切断果梗，完成采摘；最后，由安装在薄片刚体下方的可伸缩输送管将采摘的沙果输送到集装箱内，以节省采摘时间。

2 软体手指弯曲角度确定

软体手指弯曲角度是决定气动软体采摘机械手能否完成采摘的重要因素之一。若弯曲角度小，则软体手指无法完全包裹住沙果，将无法完成采摘。为此，选取市面上常见的龙丰果（沙果品种之一）作为实验对象，用于确定软体手指的最小弯曲角度。

由沙果树的结果形式可知，一串沙果一般有1~6个果实。将龙丰果随机分为4组，每组均包含果实数量为1~6个的成串龙丰果。利用游标卡尺分别测量4组龙丰果的直径，结果如表1所示。

表1 各组龙丰果的直径 (mm)

Table 1 Diameter of Longfeng fruit in each group

组别	龙丰果数量/个
组别	1	2	3	4	5	6
第1组	43.2	91.9	91.2	115.3	106.2	118.2
第2组	42.0	47.8	91.1	104.3	121.6	118.9
第3组	41.5	47.0	93.2	107.5	86.0	124.5
第4组	48.1	91.4	86.1	116.3	99.7	92.5

新窗口打开| 下载CSV

若要使所设计的气动软体采摘机械手满足对所有沙果果实的采摘要求，则果实的尺寸差应取最大。由表1中的数据可知，对称的2根软体手指在弯曲前的距离应大于最大值 $L_{1} =$ 124.5 mm，弯曲后的距离小于最小值 $L_{2} =$ 41.5 mm。由此可得，软体手指的包裹尺寸L必须满足 $L \leq L_{1} - L_{2}$ 。

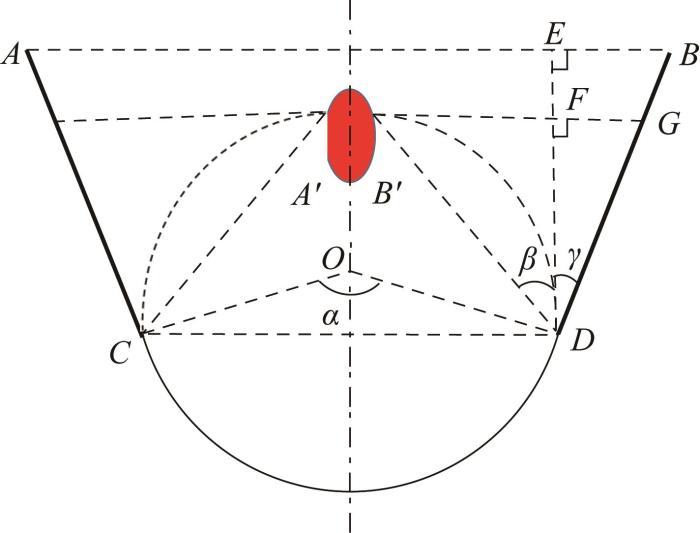

为了确定单根软体手指在满足采摘要求时需要达到的弯曲角度，建立如图3所示的弯曲角度计算模型。图中： $B D$ 、 $A C$ 表示弯曲前的软体手指， $B^{'} D$ 、 $A^{'} C$ 表示弯曲后的软体手指； $\overset{̑}{C O D}$ 为刚性骨架。取刚性骨架的圆周角 $α = 120 °$ ，半径 $r_{C O} = 60 m m$ ；软体手指长度 $L_{B D} = L_{A C} = 100 m m$ ；弯曲前软体手指 $A C$ 、 $B D$ 末端的距离 $L_{A B} = 140 m m$ ，弯曲后软体手指 $B^{'} D$ 在弯曲前软体手指 $B D$ 上的映射长度 $L_{D G} = 60 m m$ 。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 软体手指弯曲角度计算模型

Fig.3 Calculation model of bending angle of soft finger

基于图3可得，软体手指的弯曲角度θ为：

\begin{array}{l} θ = β + γ = a r c t a n \frac{L_{B^{'} F}}{L_{F D}} + a r c s i n \frac{L_{B E}}{L_{B D}} = \\ a r c t a n \frac{(L_{C D} - L_{A^{'} B^{'}}) / 2}{L_{D G} c o s (a r c s i n \frac{L_{B E}}{L_{B D}})} + a r c s i n \frac{L_{B E}}{L_{B D}} \end{array}

其中：

L_{B E} = \frac{L_{A B} - L_{C D}}{2} = \frac{L_{A B} - 2 r_{C O} s i n \frac{α}{2}}{2}

式中：L为各线段的长度；γ、β分别为弯曲前、后软体手指BD、 $B^{'} D$ 与线段DF的夹角。

将各参数的值代入式(1)，可得θ=45.91º。由此可知，当软体手指的弯曲角度大于45.91°时，气动软体采摘机械手才能满足对沙果的采摘要求。

3 软体手指材料与结构确定

为确定软体手指的材料，通过万能拉力试验机获取HY-E610、HY-E620、HY-E630这3种型号硅胶的应力—应变曲线，并基于这3种硅胶的性能参数对结构相同的软体手指进行ABAQUS有限元仿真分析，同时利用相同模具浇注的软体手指进行充气弯曲实验。为得到合适的软体手指结构，设计了4种不同的结构，并对不同结构软体手指的弯曲性能进行ABAQUS有限元仿真分析。

3.1　软体手指材料确定

材料性能参数是衡量材料性质的重要依据。为了得到材料的性能参数，需要建立其本构模型。通常情况下，硅橡胶材料的本构模型是基于其应力—应变关系与唯象理论建立的。目前，常用的硅橡胶材料本构模型有Neo-Hookean、Ogden、Mooney-Rivlin、Yeoh、Arruda-Boyce、Blatz-Ko、Saint-Venant-Kirchhoff等多种^[24]。其中，基于Yeoh模型拟合得到的材料在100%变形内具有较好的适应性，故在分析硅橡胶变形问题时优先选用该本构模型^[25]。

Yeoh模型采用内部应变能来表征硅胶材料的力学性质，主要是描述硅胶在拉伸形变时内部储存的弹性势能。一般情况下，能量密度函数W可用变形张量的3个不变量 $I_{1} 、 I_{2} 、 I_{3}$ （无量纲）表示^[26]：

W = (I_{1}, I_{2}, I_{3})

(2)

其中：

\{\begin{array}{l} I_{1} = λ_{1}^{2} + λ_{2}^{2} + λ_{3}^{2} \\ I_{2} = λ_{1}^{2} λ_{2}^{2} + λ_{1}^{2} λ_{3}^{2} + λ_{2}^{2} λ_{3}^{2} \\ I_{3} = λ_{1}^{2} λ_{2}^{2} λ_{3}^{2} \end{array}

(3)

式中： $λ_{1} 、 λ_{2} 、 λ_{3}$ 为各方向上的主伸长比，无量纲。

由硅胶的不可压缩性可知：

I_{3} = λ_{1}^{2} λ_{2}^{2} λ_{3}^{2} = 1

(4)

在采用Yeoh模型表征硅胶材料的特征时，其应变能量密度函数可表示为：

W = \sum_{i = 1}^{3} C_{i 0} {(I_{1} - 3)}^{i} + \sum_{k = 1}^{3} \frac{1}{D_{k}} {(J - 1)}^{2 k}

(5)

式中： $C_{i 0}$ 和 $D_{k}$ 为待定系数； $J$ 为弹性体积比，将硅胶视作不可压缩材料时， $J$ =1。

对于硅胶，通常采用二项参数形式的应变能量密度函数，即：

W = C_{10} (I_{1} - 3) + C_{20} {(I_{1} - 3)}^{2}

(6)

对式(2)求偏导，得到3个方向上主应力 $τ_{i}$ 与主伸长比 $λ_{i}$ 的关系：

\{\begin{array}{l} τ_{1} = 2 λ_{1} [\frac{\partial W}{\partial I_{1}} + (λ_{2}^{2} + λ_{3}^{3}) \frac{\partial W}{\partial I_{2}} + λ_{2}^{2} λ_{3}^{2} \frac{\partial W}{\partial I_{3}}] \\ τ_{2} = 2 λ_{2} [\frac{\partial W}{\partial I_{1}} + (λ_{1}^{2} + λ_{3}^{3}) \frac{\partial W}{\partial I_{2}} + λ_{1}^{2} λ_{3}^{2} \frac{\partial W}{\partial I_{3}}] \\ τ_{3} = 2 λ_{3} [\frac{\partial W}{\partial I_{1}} + (λ_{1}^{2} + λ_{2}^{3}) \frac{\partial W}{\partial I_{2}} + λ_{1}^{2} λ_{2}^{2} \frac{\partial W}{\partial I_{3}}] \end{array}

(7)

待定系数 $C_{10}$ 和 $C_{20}$ 可通过拉伸实验测定。对于不可压缩的硅胶，单轴拉伸与双轴拉伸等价。本文采用单轴拉伸，此时 $τ_{2} = τ_{3} = 0$ ，则有：

λ_{2}^{2} = λ_{3}^{2} = \frac{1}{λ_{1}}

(8)

联立式(7)和式(8)，推导得到硅胶的主应力 $τ_{1}$ 与主伸长比 $λ_{1}$ 的关系：

τ_{1} = 2 (λ_{1} - \frac{1}{λ_{1}^{2}}) [C_{10} + 6 C_{20} + 2 C_{20} (λ_{1}^{2} + \frac{2}{λ_{1}})]

(9)

适合抓取的软体手指既需要有足够的硬度以保持稳定，又需要在充气时容易弯曲变形。选用深圳市红叶杰科技有限公司生产的型号为HY-E610、HY-E620、HY-E630的3种硅胶作为软体手指的备选材料（型号的末尾两位表示硅胶度数，每种型号的硅胶均由该型号的A、B两组硅胶1∶1混合而成）。为了得到这3种硅胶的性能参数，利用万能拉力试验机开展单轴拉伸实验，以得到其应力—应变拟合曲线，结果如图4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

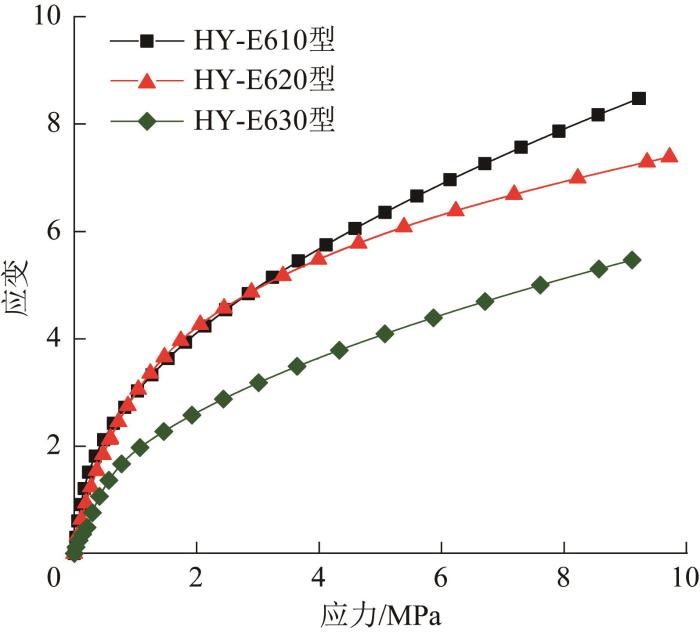

图4 3种硅胶的应力—应变拟合曲线

Fig.4 Stress‒strain fitting curves of three kinds of silicone

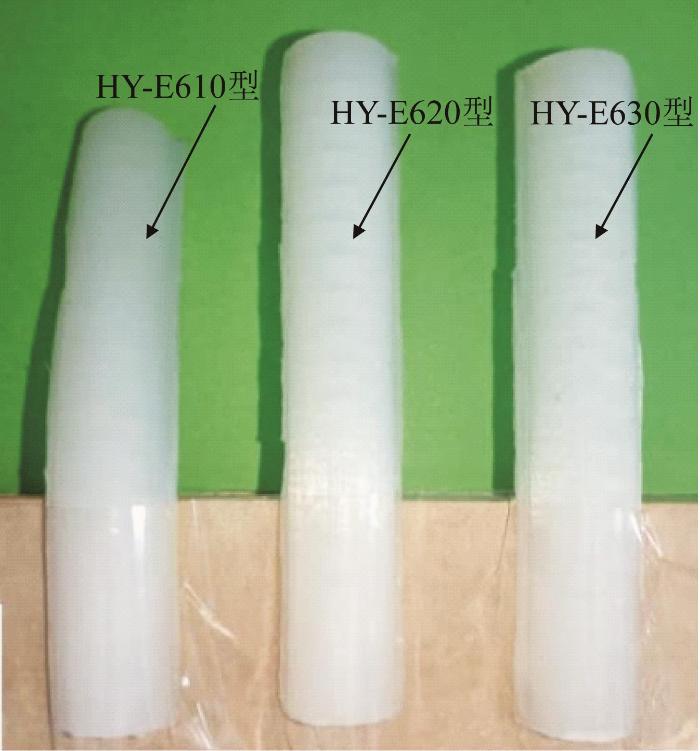

为了选择合适的硅胶，分别将上述3种硅胶的应力—应变数据导入ABAQUS软件并进行仿真分析。同时，基于3D打印技术，分别用3种硅胶浇注软体手指（见图5）并开展充气弯曲实验。通过分析发现，随着硅胶度数的增大，软体手指的硬度越大，充气加压时越不容易弯曲。对于HY-E610型硅胶软体手指，虽然其在充气加压时弯曲变形大，但硬度不够，且在未充气时就已经弯曲变形。对于HY-E630型硅胶软体手指，其硬度较大，但充气加压时弯曲变形较小。由此可知，采用这2种型号的硅胶作为软体手指的材料显然不合理。而HY-E620型硅胶软体手指的硬度适中，且充气加压时具有较大的弯曲变形，符合气动软体采摘机械手的性能要求，故本文选择该型号硅胶作为软体手指的原材料。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 3种硅胶浇注的软体手指

Fig.5 Soft fingers poured by three kinds of silicone

3.2　软体手指结构确定

为了研究结构对软体手指弯曲性能的影响，设计了4种不同的结构；为了研究气道大小和形状对软体手指弯曲性能的影响，基于选定的结构，分别设计了3种气道大小和形状（其余结构尺寸均相同）。

3.2.1　结构对弯曲性能的影响

软体手指由限制层和应变层组成，对弯曲性能产生影响的主要为应变层。本文所设计的4种软体手指的应变层结构（各参数的取值如表2所示）如图6所示。4种软体手指的限制层结构相同，均为长113 mm、宽18 mm、高3 mm的长方体。

表2 4种软体手指的应变层结构参数 (mm)

Table 2 Structural parameters of strain layer of four kinds of soft fingers

参数	数值	参数	数值
$a_{1}$	3	$a_{3}$	3
$b_{1}$	3	$b_{3}$	9
$l_{1}$	113	$c_{3}$	12
$m_{1}$	17	$d_{3}$	18
r₁₁	3	$e_{3}$	3
r₁₂	6	$f_{3}$	6
r₁₃	9	$l_{3}$	113
$a_{2}$	3	$m_{3}$	11
$b_{2}$	3	r₃₁	6
$c_{2}$	6	r₃₂	9
$d_{2}$	12	$a_{4}$	3
$e_{2}$	18	$b_{4}$	9
$f_{2}$	3	$l_{4}$	113
$g_{2}$	6	$m_{4}$	11
$h_{2}$	9	r₄₁	3
$l_{2}$	113	r₄₂	6
$m_{2}$	17	r₄₃	9

新窗口打开| 下载CSV

图6

新窗口打开| 下载原图ZIP| 生成PPT

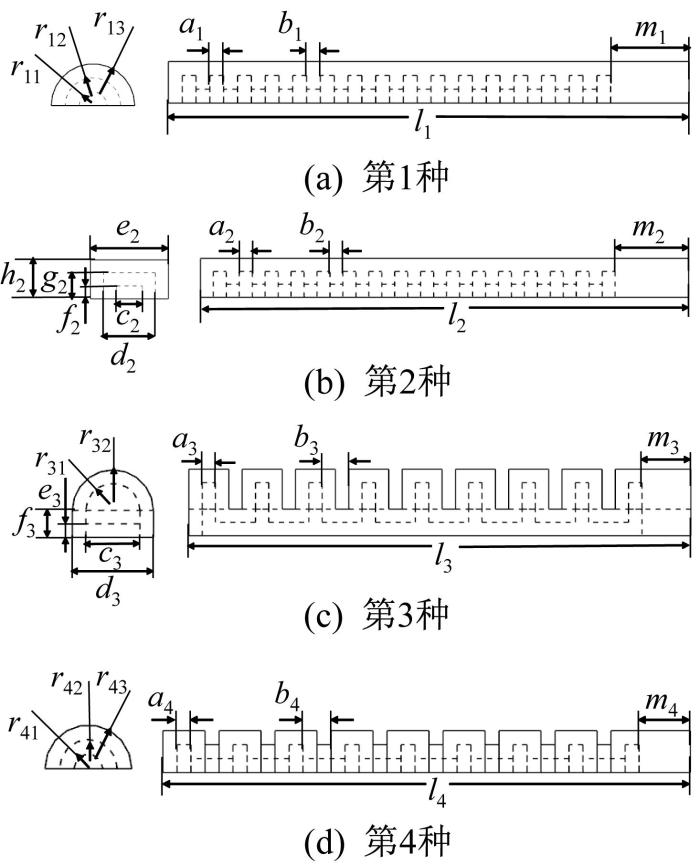

图6 4种软体手指的应变层结构示意

Fig.6 Schematic diagram of strain layer structure of four kinds of soft fingers

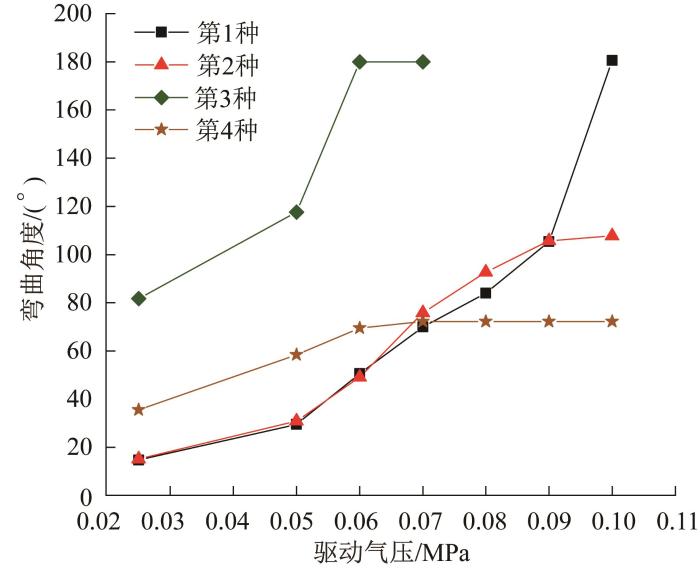

在相同条件下，利用ABAQUS软件对不同驱动气压下4种软体手指的弯曲性能进行有限元仿真分析，结果如图7所示。需要注意的是，当驱动气压小于0.05 MPa时，软体手指的弯曲变形量很小，为了减少运算量，仅选取0.025 MPa进行分析。从图7中可以看出，当驱动气压为0.025~0.06 MPa时，第1种和第2种软体手指的弯曲变形量基本相同；当驱动气压为0.06~0.09 MPa时，第2种比第1种的弯曲变形量大；当驱动气压为0.10 MPa时，第2种的弯曲变形量与驱动气压为0.09 MPa时的相差不大，而第1种的弯曲变形量比驱动气压为0.09 MPa时的大很多。此外，第2种结构的棱角较多，而棱角处易产生应力集中，这会对软体手指的弯曲性能造成影响。相较而言，第1种结构比第2种更合适。对于第3种结构，虽然弯曲变形量大，但较软，不适合作采摘机械手指。对于第4种结构，当驱动气压为0.025~0.06 MPa时，其弯曲变形量比其他3种结构大，但当驱动气压大于0.06 MPa后，其弯曲变形量随驱动气压增大的变化不大。综上所述，采用第1种结构制作软体手指最合适。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 结构对软体手指弯曲性能的影响

Fig.7 Influence of structure on bending performance of soft finger

3.2.2　气道大小对弯曲性能的影响

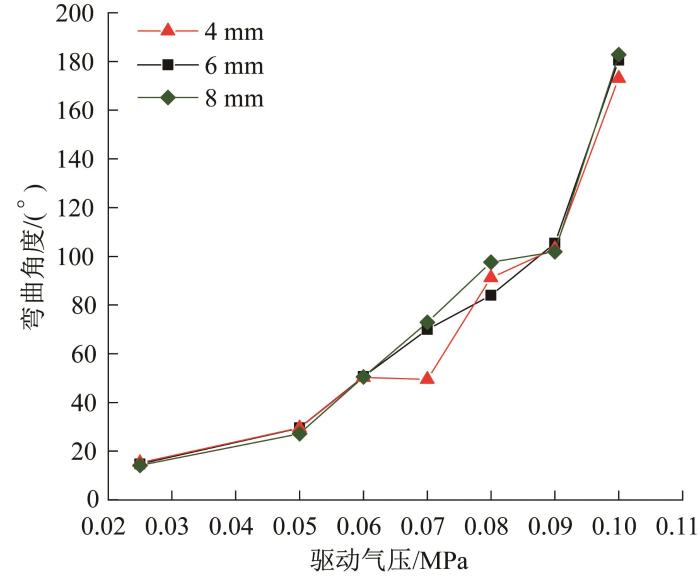

为了研究气道大小对软体手指弯曲性能的影响，基于图6(a)所示结构，设计了3种不同尺寸的半圆形气道，半径分别为4，6，8 mm。利用ABAQUS软件对气道大小不同的3种软体手指的弯曲性能进行有限元仿真分析，结果如图8所示。从图8中可以看出，当驱动气压为0.025~0.05 MPa时，3种软体手指的弯曲变形量几乎相同。当驱动气压为0.05~0.07 MPa时，半圆形气道半径为4 mm的软体手指的弯曲变形量随驱动气压增大的变化不大；半圆形气道半径为6，8 mm的弯曲变形量相差不大，但均比半圆形气道半径为4 mm的大。当驱动气压为0.07~0.09 MPa时，半圆形气道半径为8 mm的软体手指的弯曲变形量大于其他2种，半圆形气道半径为4 mm的弯曲变形量随驱动气压的增大先突变后逐渐上升；半圆形气道半径为8 mm的弯曲变形量随驱动气压的增大稳定上升。由于弯曲变形突变会缩短软体手指的使用寿命，且气道半径较大会造成限制层与应变层的粘连面积小，而粘连不好易漏气。综合考虑，选用半径为6 mm的半圆形气道的软体手指较合适。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8 气道大小对软体手指弯曲性能的影响

Fig.8 Influence of airway size on bending performance of soft finger

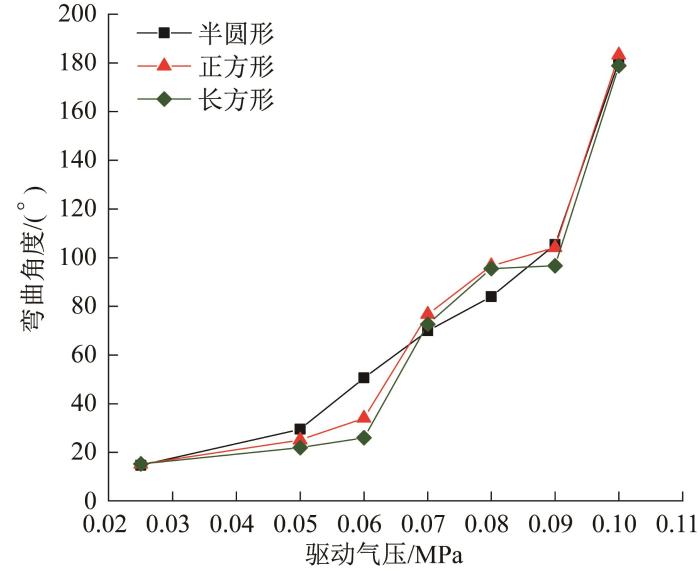

3.2.3　气道形状对弯曲性能的影响

为了研究气道形状对软体手指弯曲性能的影响，设计了3种不同形状的气道（气道面积不变），分别为半径为6 mm的半圆形气道，边长为3.76 mm的正方形气道和长度为5.65 mm、宽度为2.50 mm的长方形气道。利用ABAQUS软件分别对气道形状不同的3种软体手指的弯曲性能进行有限元仿真分析，结果如图9所示。从图9中可以看出，当驱动气压为0.025~0.09 MPa时，采用半圆形气道的软体手指的弯曲变形量随驱动气压的增大而平缓增大，变形较为均匀；采用正方形和长方形气道的软体手指在0.025~0.06 MPa驱动气压下的弯曲变形量比采用半圆形气道的小，但在驱动气压为0.06~0.07 MPa时发生了突变（瞬间增大）；当驱动气压为0.09~0.10 MPa时，气道形状不同的3种软体手指的弯曲变形量几乎相同且均发生了突变，发生突变的原因是应力较为集中。弯曲变形突变会缩短软体手指的使用寿命，且突变时会产生较大的力，可能会导致抓取物脱离。综合考虑，选用半径为6 mm的半圆形气道的软体手指较为合适。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9 气道形状对软体手指弯曲性能的影响

Fig.9 Influence of airway shape on bending performance of soft finger

4 气动软体采摘机械手实验研究

首先，为验证软体手指的弯曲角度是否满足要求，基于利用3D打印技术打印的模具浇注软体手指并开展充气弯曲实验，测量其在不同驱动气压下的弯曲角度，并与ABAQUS仿真结果进行对比分析，以验证仿真结果的准确性。然后，利用推拉力计测量不同驱动气压下软体手指末端的输出力，同时利用3根软体手指对不同水果进行抓取实验，以验证软体手指结构的合理性。最后，制作气动软体采摘机械手，对沙果以及其他相似水果进行采摘实验，以验证采摘机械手的通用性。

4.1　软体手指制备

由于软体手指结构较为复杂，很难采用机加工方法制作。为此，国内外学者开展了大量研究。目前，常用于软体手指加工的方法包括软体平板印刷法、形状沉积制造技术、失蜡铸造法和复合材料3D打印技术等。相较而言，对于复杂结构的制造加工，软体平板印刷法最为简单。因此，本文选用软体平板印刷法来制作软体手指，具体步骤如下。

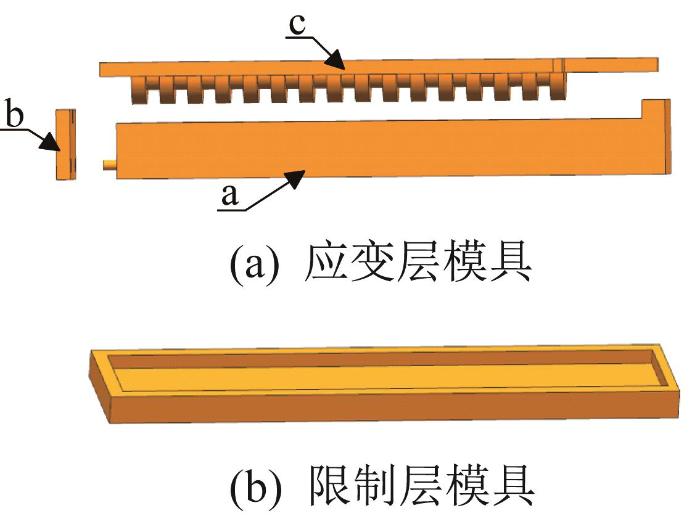

1）模具设计和打印。先利用UG软件设计软体手指模具，再利用3D打印技术打印模具。模具分为限制层和应变层两个部分。为方便脱模，将应变层模具设计成a、b、c三个小部分，如图10所示。

图10

新窗口打开| 下载原图ZIP| 生成PPT

图10 软体手指模具结构示意

Fig.10 Schematic diagram of mold structure of soft ginger

2）硅胶选用与准备。选用深圳市红叶杰科技有限公司生产的HY-E620型硅胶，将A、B两组硅胶按1∶1比例混合，用木棒搅拌均匀，并确保不与金属物质接触，然后用真空泵抽取搅拌过程中产生的气泡。

3）硅胶浇注。在限制层模具底部放入与底面大小相同的尼龙纱网，然后将搅拌均匀的硅胶倒入模具，并将其放在温度为30°左右的环境中静置。

4）脱模与软体手指制作。静置6 h后，将应变层和限制层硅胶从模具中取出，并采用同比例硅胶将两部分粘合在一起，静置等待完全凝固，即可得到软体手指实体。

4.2　软体手指充气弯曲实验

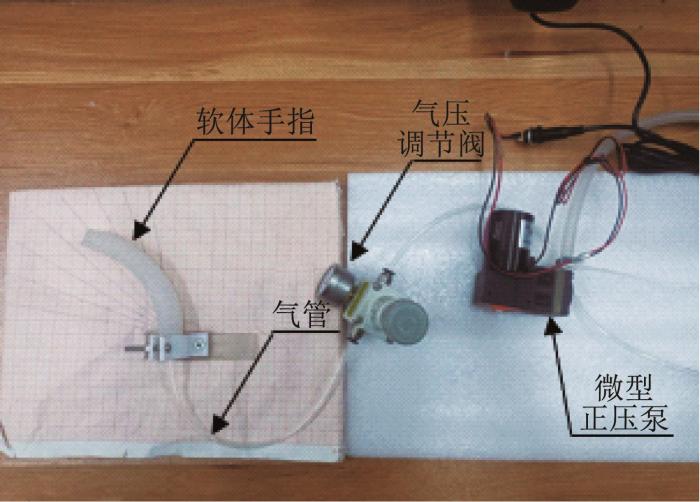

软体手指充气弯曲实验装置如图11所示。利用微型正压泵对浇注的软体手指充气，使其内部产生气压以驱动自身弯曲。利用气压调节阀对驱动气压进行调节，分别为0.025，0.05，0.06，0.07，0.08，0.09 MPa，以获得不同驱动气压力下软体手指的弯曲形态，并利用坐标纸绘制弯曲位置，以测量弯曲角度。为了减小误差，重复3次实验并求平均值，结果如表3所示。由表3可知，当驱动气压为0.07 MPa时，软体手指的弯曲角度已大于45.91°，且未遭到损坏，验证了采用HY-E620型硅胶所制作的软体手指的弯曲角度满足要求。

图11

新窗口打开| 下载原图ZIP| 生成PPT

图11 软体手指充气弯曲实验装置

Fig.11 Inflation bending experiment device for soft finger

表3 软体手指弯曲角度测量结果 (°)

Table 3 Measurement results of bending angle of soft fingers

实验序号	驱动气压/MPa
实验序号	0.025	0.05	0.06	0.07	0.08	0.09
平均值	8.7	19.3	41.7	60.0	68.7	78.3
第1次	8	20	39	58	66	78
第2次	8	18	45	63	71	79
第3次	10	20	41	59	69	78

新窗口打开| 下载CSV

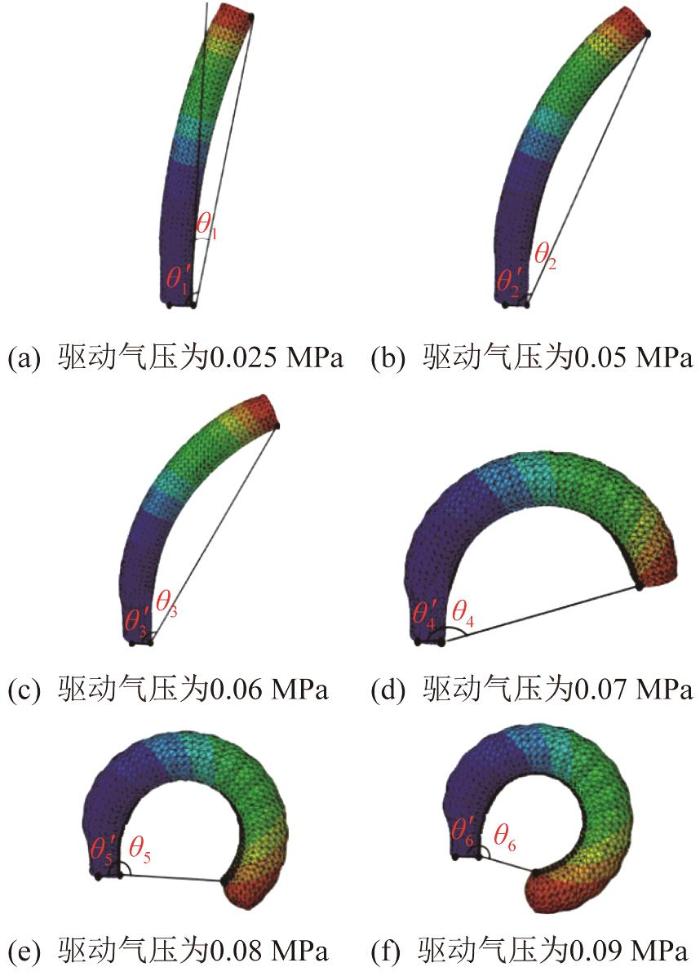

利用ABAQUS软件对不同驱动气压下软体手指的弯曲形态进行有限元仿真分析，结果如图12所示。鉴于软体手指末端采用完全铰链固定，利用“末端端点+指尖”来测量弯曲角度是相对准确的（所测角度θ′减去90°后为软体手指的弯曲角度θ）。利用ABAQUS软件中的三点测量角度功能测得驱动气压为0.025，0.05，0.06，0.07，0.08，0.09 MPa时软体手指的弯曲角度，分别为θ₁=14.71°，θ₂=29.56°，θ₃=50.58°，θ₄=69.97°，θ₅=83.90°，θ₆=105.38°。

图12

新窗口打开| 下载原图ZIP| 生成PPT

图12 软体手指弯曲形态仿真结果

Fig.12 Simulation results of bending form of soft finger

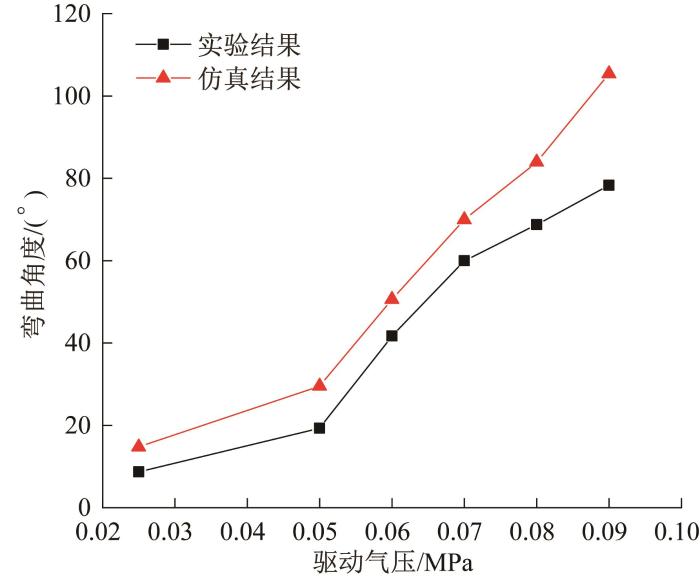

图13所示为不同驱动气压下软体手指弯曲角度的仿真与实验结果对比。由图可知，仿真结果与实验结果的变化趋势相同，验证了仿真结果的准确性，但具体的弯曲角度值存在一定差异，原因有以下2点：

图13

新窗口打开| 下载原图ZIP| 生成PPT

图13 软体手指弯曲角度仿真与实验结果对比

Fig.13 Comparison between simulation and experiment results of bending angle of soft finger

1）实验获得的硅胶性能参数与真实的硅胶性能参数存在差异；

2）利用3D打印技术打印的模具表面不光滑，导致浇注的软体手指表面也不光滑，产生了应力集中。

4.3　软体手指末端输出力测定实验

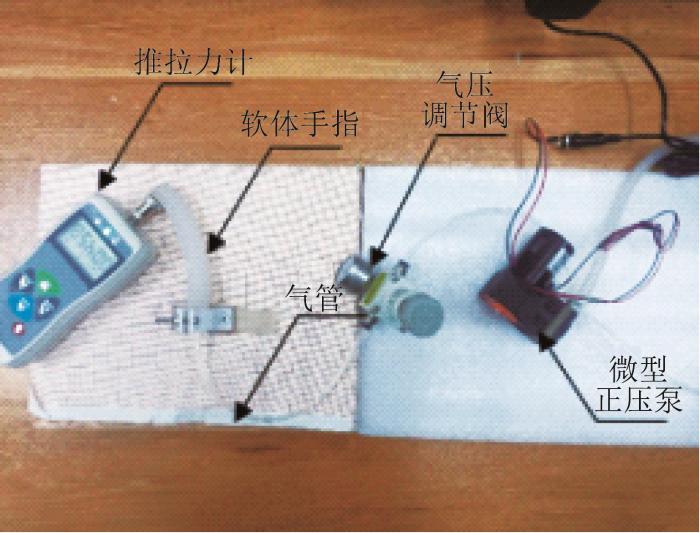

在驱动气压为0.06，0.07，0.08 MPa的条件下，利用图14所示装置测量不同弯曲角度（10°，20°，30°，40°，50°，60°，70°）下软体手指末端的输出力。在测量输出力时，应保证软体手指末端与推拉力计垂直。每个弯曲角度下测量3次后取平均值，结果如表4所示。

图14

新窗口打开| 下载原图ZIP| 生成PPT

图14 软体手指末端输出力测量装置

Fig.14 Measuring device for end output force of soft finger

表4 软体手指末端输出力测量结果 (N)

Table 4 Measurement results of end output force of soft finger

驱动气压 /MPa	弯曲角度/(°)
驱动气压 /MPa	10	20	30	40	50	60	70
0.06	0.255	0.124	0.053	0	0	0	0
0.07	0.723	0.401	0.032	0.175	0.028	0	0
0.08	0.988	0.749	0.409	0.367	0.188	0.054	0

新窗口打开| 下载CSV

由表4可知，在驱动气压相等的情况下，随着弯曲变形量的增大，软体手指末端的输出力逐渐减小。当弯曲变形量相等时，随着驱动气压的增大，软体手指末端的输出力逐渐增大。

4.4　三指抓取实验

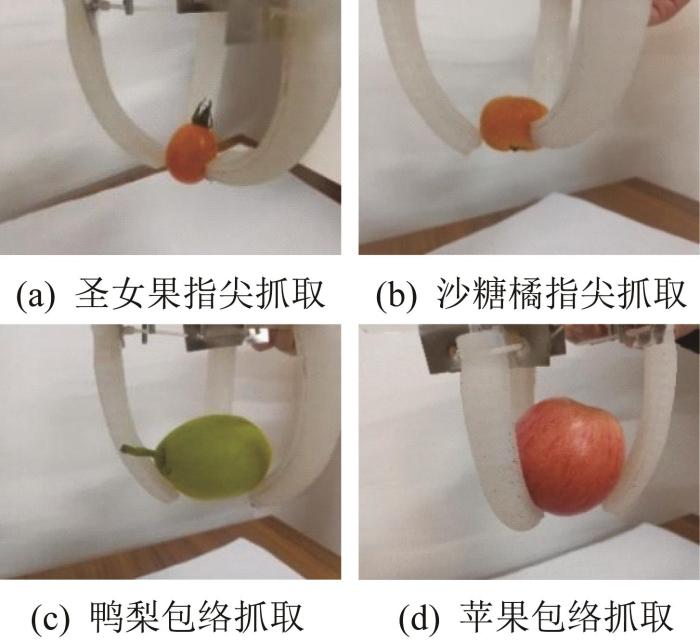

采用4.1节方法浇注3根软体手指，并将其固定在亚克力板上，开展三指抓取实验（指尖抓取和包络抓取）。首先，运用高精度电子秤对抓取对象进行称重，称重结果如表5所示。然后，在驱动气压为0.08 MPa的条件下对不同质量的水果进行抓取实验，结果如图15所示。结果表明，所设计的软体手指对圣女果、沙糖橘等体积和质量较小的水果可采取指尖抓取；对苹果、梨等体积和质量较大的水果可采取包络抓取。实验结果验证了所设计的软体手指对水果采摘具有有效性。

表5 抓取对象质量

Table 5 Weight table of experimental subjects

抓取对象	质量/g
圣女果	25
沙糖橘	30
鸭梨	120
猕猴桃	145
橘子	115
苹果	190

新窗口打开| 下载CSV

图15

新窗口打开| 下载原图ZIP| 生成PPT

图15 三指抓取实验结果

Fig.15 Three-finger grasping experiment results

4.5　气动软体采摘机械手采摘实验

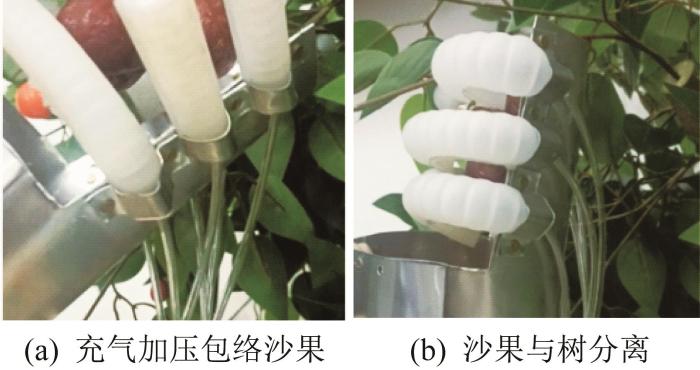

利用试制的六指包裹式气动软体采摘机械手对沙果进行采摘，实验现场如图16所示。分别对含单个和多个果实的成串沙果进行10次包络采摘，结果如表6所示。从表6可以看出，在驱动气压为0.07，0.08 MPa的条件下，气动软体采摘机械手成功采摘沙果的次数差别不大，说明当软体手指的弯曲角度和输出力满足采摘要求时，采摘成功率不会随着驱动气压的增大而增大。但是当驱动气压较大时，软体手指的使用寿命会缩短，且会对沙果造成挤压破坏。由此可知，选择合适的驱动气压尤为重要。

图16

新窗口打开| 下载原图ZIP| 生成PPT

图16 气动软体采摘机械手采摘沙果实验现场

Fig.16 Experimental site of crabapple picking with pneumatic soft picking manipulator

表6 沙果采摘成功次数

Table 6 Number of successful picking for crabapple

沙果数量/个	驱动气压/MPa
沙果数量/个	0.06	0.07	0.08
1	0	4	3
2	0	5	6
3	4	8	8
4	5	9	8
5	8	7	9
6	8	8	7

新窗口打开| 下载CSV

从采摘结果可以看出，气动软体采摘机械手在采摘含3个及以上果实的成串沙果时，驱动气压为0.08 MPa时的采摘成功率达到80％，验证了该采摘机械手的可行性。造成对含单个及2个果实的成串沙果采摘成功率不高的原因是：该采摘机械手的整体结构较大，软体手指较长，无法很好地包裹住沙果，从而影响采摘成功率。

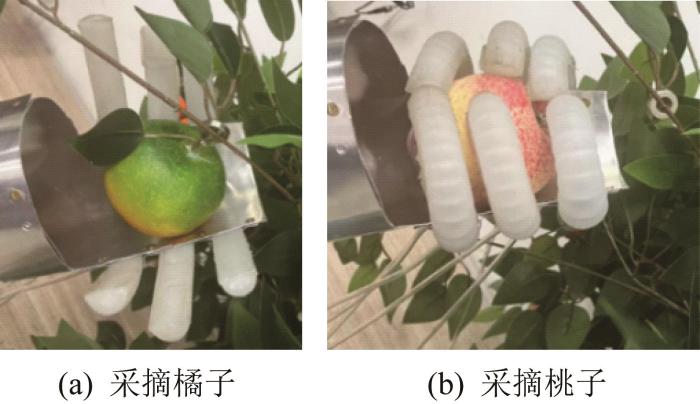

图17所示为利用气动软体采摘机械手采摘不同水果的实验现场，分别对橘子、苹果、桃和梨等水果各采摘10次，实验结果如表7所示。由表7可知，在3种驱动气压下，气动软体采摘机械手对橘子、苹果、桃和梨等均有很好的采摘效果。由此说明，该采摘机械手可以实现对橘子、苹果、桃和梨等类球形水果的采摘，具有通用性和普适性。

图17

新窗口打开| 下载原图ZIP| 生成PPT

图17 气动软体采摘机械手采摘其他水果实验现场

Fig.17 Experimental site of other fruits picking with pneumatic soft picking manipulator

表7 不同水果的采摘成功次数

Table 7 Number of successful picking for different fruits

水果种类	驱动气压/MPa
水果种类	0.06	0.07	0.08
橘子	9	8	9
苹果	10	9	8
桃	8	9	9
梨	9	9	10

新窗口打开| 下载CSV

5 结论

本文设计并制作了一种面向沙果采摘的刚柔耦合气动软体采摘机械手。通过理论计算、仿真分析及实验研究，确定了软体手指的弯曲角度、材料、结构以及内部气道的大小和形状；通过充气弯曲实验、末端输出力测定实验和三指抓取实验，验证了仿真结果的准确性以及软体手指结构的合理性；利用试制的六指包裹式气动软体采摘机械手对沙果、苹果、梨、橘子等进行了采摘实验。结果表明：该采摘机械手不仅对含3个及以上果实的成串沙果的采摘成功率达到80%，还可实现对其他类球形水果的采摘。研究结果为水果采摘机械手的设计与研究提供了新思路。

但是，所设计的采摘机械手对含单个及2个果实的成串沙果的采摘成功率并不高，这主要是因为沙果尺寸小，而采摘机械手结构尺寸偏大。后续可通过减小刚性骨架的尺寸及软体手指的长度来调整其整体尺寸，以优化结构，提高采摘成功率。
