基于改进的NSGA-II算法的三维扇区自动划设
张盈斐1(),胡小兵1,周航2,*(),冯序增3
1. 中国民航大学 安全科学与工程学院，天津 300300
2. 中国民航大学 中欧航空工程师学院，天津 300300
3. 浙江大华技术股份有限公司，浙江 杭州 310053
Three-dimensional sector automatic design based on improved NSGA-II algorithm
Yingfei ZHANG1(),Xiaobing HU1,Hang ZHOU2,*(),Xuzeng FENG3
1. College of Safety Science and Engineering, Civil Aviation University of China, Tianjin 300300, China
2. Sino-European Institute of Aviation Engineering, Civil Aviation University of China, Tianjin 300300, China
3. Zhejiang Dahua Technology Limited Company, Hangzhou 310053, China
 全文: PDF(1634 KB)   HTML
摘要：

针对人工划分空域扇区耗时长且难以比较不同扇区划分方案优劣的问题，提出改进的快速非支配排序遗传算法(NSGA-II）. 以均衡管制员扇区内工作负荷和减少管制员扇区间工作负荷为目标，基于网格-区域块-扇区层级提出三维扇区划分多目标优化模型. 为了提高种群的可行解数量、多样性及算法的解算速度，在NSGA-II算法中引入适应度评估算子、变概率组合交叉算子和动态变异算子. 对西安高空空域进行三维扇区自动划设的仿真模拟. 结果表明，与实际划分构型相比，优化后的方案将扇区内工作负荷均衡性提高了37%，扇区间工作负荷减少了24%；与传统的加权多目标优化算法相比，基于改进的NSGA-II算法得到的扇区划分方案可以为不同偏好的决策者提供更广泛的选择.
关键词： 空中交通管制;  三维扇区划设;  多目标优化;  改进NSGA-II算法;  选择策略
Abstract:

An improved non-dominated sorting genetic algorithm II (NSGA-II) was proposed in order to address the challenges of time-consuming manual airspace sectorization and the difficulty in comparing the quality of different sectorization schemes. A three-dimensional multi-objective optimization model for sectorization was established by using a grid-region-sector hierarchy in order to balance controllers’ workload within sectors and reduce workload differences between sectors. A fitness evaluation operator, a probability-adaptive combination crossover operator and a dynamic mutation operator were incorporated in the NSGA-II algorithm in order to enhance the number of feasible solutions, solution diversity and computational efficiency. A simulation was conducted for the automatic 3D sectorization of Xi'an high-altitude airspace. Results showed that the optimized scheme improved workload balance within sectors by 37% and reduced inter-sector workload by 24% compared with the current sectorization configuration. The proposed improved NSGA-II provided a broader range of options for decision-makers with varying preferences compared with traditional weighted multi-objective optimization algorithms.
Key words: air traffic control    three-dimensional sector design    multi-objective optimization    improved NSGA-II algorithm    selection strategy
收稿日期: 2023-12-27 出版日期: 2025-02-11
CLC:  V 355
基金资助: 天津市自然科学基金多元投入青年项目（23JCQNJC00080）；中央高校基本科研业务费中国民航大学专项资助项目（3122020075）.
通讯作者: 周航     E-mail: zhangyf9507@163.com;h-zhou@cauc.edu.cn
作者简介: 张盈斐（1995—），女，博士生，从事航空安全、智能计算的研究. orcid.org/0000-0003-1629-3373. E-mail：zhangyf9507@163.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
张盈斐
胡小兵
周航
冯序增

引用本文:

张盈斐,胡小兵,周航,冯序增. 基于改进的NSGA-II算法的三维扇区自动划设[J]. 浙江大学学报(工学版), 2025, 59(2): 413-422.

Yingfei ZHANG,Xiaobing HU,Hang ZHOU,Xuzeng FENG. Three-dimensional sector automatic design based on improved NSGA-II algorithm. Journal of ZheJiang University (Engineering Science), 2025, 59(2): 413-422.

链接本文:

https://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2025.02.019    或    https://www.zjujournals.com/eng/CN/Y2025/V59/I2/413

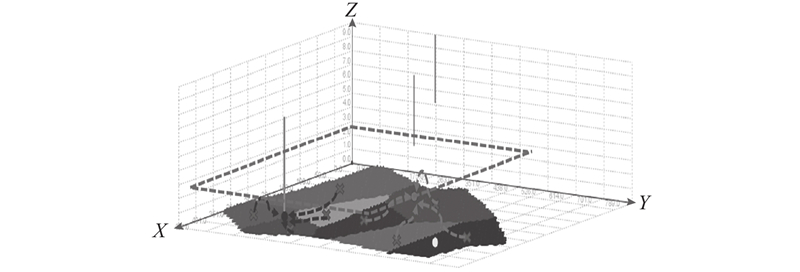

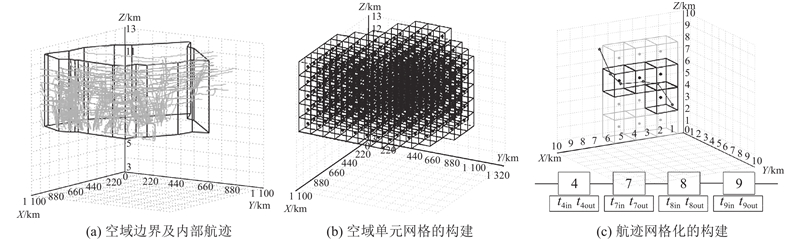

图 1  空域网格化建模的示意图

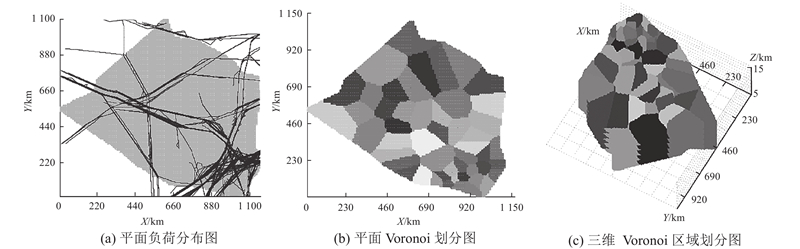

图 2  空域区域块建模的示意图
图 3  空域扇区建模的示意图

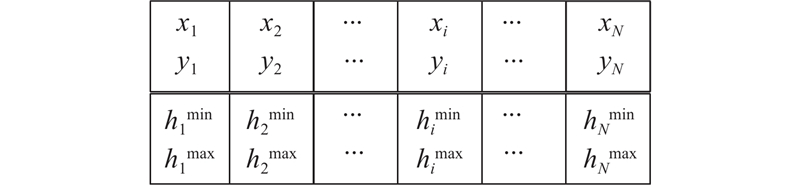

图 4  染色体结构的示意图
图 5  中心点位置变异的示意图
图 6  检查修正算子的示意图

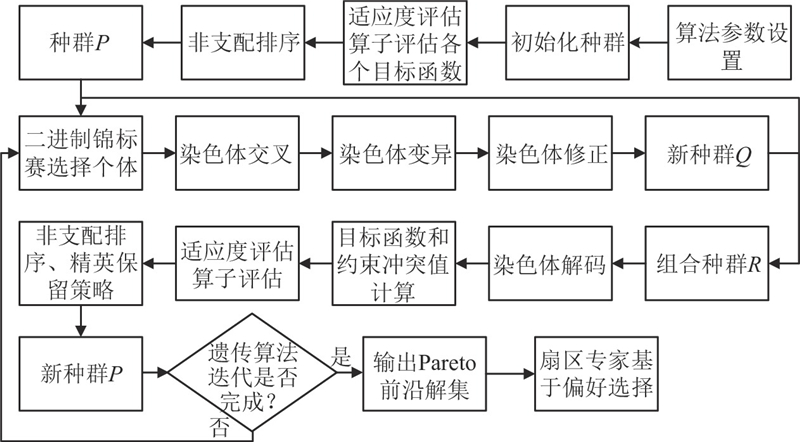

图 7  空域扇区优化的划分流程
指标Nopts/s
最大值4280.34
最小值3077.06
平均值3578.52
标准差4.250.74
表 1  改进的NSGA-II算法的仿真结果统计
方案$S_1^{{\text{inter}}}$$S_2^{{\text{inter}}}$$S_3^{{\text{inter}}}$$S_4^{{\text{inter}}}$$S_5^{{\text{inter}}}$$S_6^{{\text{inter}}}$$S_7^{{\text{inter}}}$$S_8^{{\text{inter}}}$$S_9^{{\text{inter}}}$$S_{10}^{{\text{inter}}}$TWL
当前构型243144135903427272171902611620
方案A14490901443065463126631531233
表 3  2种方案下10个扇区的扇区间工作负荷
方案$ S_1^{{\text{inner}}} $$S_2^{{\text{inner}}}$$S_3^{{\text{inner}}}$$S_4^{{\text{inner}}}$$S_5^{{\text{inner}}}$$S_6^{{\text{inner}}}$$S_7^{{\text{inner}}}$$S_8^{{\text{inner}}}$$S_9^{{\text{inner}}}$$S_{10}^{{\text{inner}}}$SD
当前构型197316641656648183016402054108511941216422
方案A165111601072165816371360957119113161742262
表 2  2种方案下10个扇区的扇区内工作负荷
图 8  实际构型扇区划分的示意图

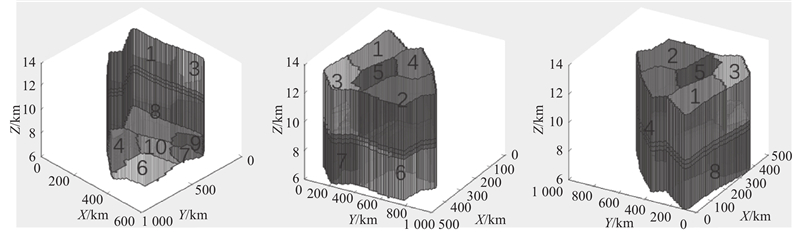

图 9  方案A扇区划分的示意图
图 10  3种算法的优化效果对比
算法RT/s
改进NSGA-II算法78.52
多目标遗传算法64.36
多目标模拟退火算法70.92
表 4  3种算法的平均运行时间统计

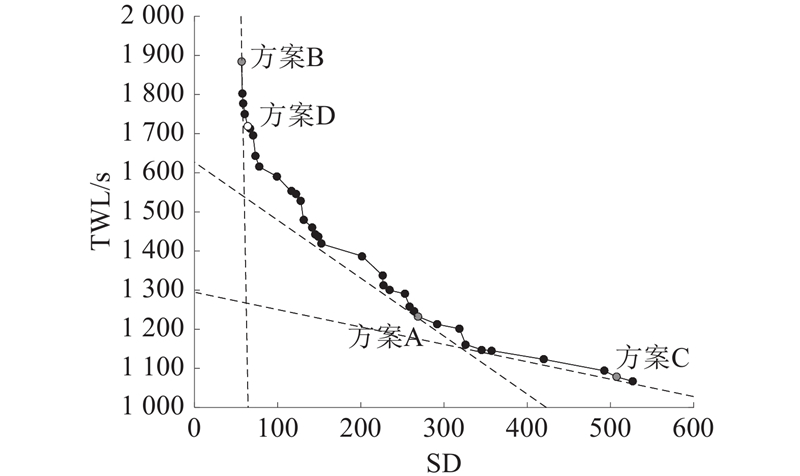

图 11  扇区方案选择策略的示意图
