基于响应面法的绞磨机辅助拉尾绳装置优化设计

蔡锦云^1,²(

),刘忠^1,^2,³(

),王罡⁴,赵庆斌⁵,安宁⁵,杜旭伟⁶,李东良⁶,李源周¹

^1.桂林电子科技大学机电工程学院，广西桂林 541004
^2.广西特种工程装备与控制重点实验室，广西桂林 541004
^3.桂林航天工业学院机电工程学院，广西桂林 541004
^4.国家电网有限公司西藏电力有限公司，西藏拉萨 850000
^5.中国电力建设集团四川电力设计咨询有限责任公司，四川成都 610000
^6.青海送变电工程有限公司，青海西宁 810000

Optimization design of auxiliary tail rope pulling device for winch mill based on response surface methodology

Jinyun CAI^1,²(

),Zhong LIU^1,^2,³(

),Gang WANG⁴,Qingbin ZHAO⁵,Ning AN⁵,Xuwei DU⁶,Dongliang LI⁶,Yuanzhou LI¹

^1.School of Mechanical and Electrical Engineering, Guilin University of Electronic Technology, Guilin 541004, China
^2.Guangxi Key Laboratory of Special Engineering Equipment and Control, Guilin, 541004, China
^3.School of Mechanical Engineering, Guilin University of Aerospace Technology, Guilin 541004, China
^4.Tibet Electric Power Co. , Ltd. , State Grid Corporation of China, Lhasa 850000, China
^5.Sichuan Electric Power Design and Consulting Co. , Ltd. , Power Construction Corporation of China, Chengdu 610000, China
^6.Qinghai Power Transmission and Transformation Engineering Co. , Ltd. , Xining 810000, China

全文: PDF(4738 KB) HTML

摘要：

针对绞磨机辅助拉尾绳装置的轻量化问题，结合装置的刚度和强度要求，提出了一种基于响应面法的优化设计方法。通过对绞磨机辅助拉尾绳装置进行参数化建模和静力学分析，将辅助拉尾绳装置的关键结构尺寸作为设计参数，以整体质量最小为目标函数、最大等效应力和最大变形量为约束条件，采用中心复合设计法建立响应面模型，并对响应面的拟合程度和设计参数的灵敏度进行分析。基于响应面模型迭代寻求最优解集，以获得辅助拉尾绳装置的最优设计参数。经优化设计后，辅助拉尾绳装置的质量减小了29%，且工程验证表明，辅助拉尾绳装置整体轻便高效且工作可靠，达到了预期的应用效果，由此验证了所提出的优化设计方法的可行性和有效性。研究结果可为同类型工程装备的结构优化设计与实际应用提供理论支撑和技术指导。

关键词： 绞磨机; 辅助拉尾绳装置; 有限元分析; 响应面法; 优化设计

Abstract:

Aiming at the lightweight problem of auxiliary tail rope pulling device for winch mill, an optimization design method based on response surface methodology is proposed in combination with the stiffness and strength requirements of the device. Through the parametric modeling and statics analysis of the auxiliary tail rope pulling device for winch mill, the key structural dimensions of the auxiliary tail rope pulling device were taken as the design parameters, the minimum overall mass was taken as the objective function, and the maximum equivalent stress and maximum deformation were taken as the constraint conditions. The response surface model was established by the central composite design method, and the fitting degree of the response surface and the sensitivity of the design parameters were analyzed. Based on the response surface model, the optimal solution set was iteratively sought, and the optimal design parameters of the auxiliary tail rope pulling device were obtained. After optimized design, the mass of the auxiliary tail rope pulling device was reduced by 29%, and the engineering verification showed that the auxiliary tail rope pulling device was light, efficient and reliable, and had achieved the expected application effect, which verified the feasibility and effectiveness of the proposed optimization design method. The research results can provide theoretical support and technical guidance for structural optimization design and practical application of the same type of engineering equipment.

Key words: winch mill auxiliary tail rope pulling device finite element analysis response surface methodology optimization design

收稿日期: 2023-07-05 出版日期: 2024-04-26

CLC:

TH 122

基金资助: 国家自然科学基金资助项目(51765014);川藏铁路供电工程科技攻关项目(SGXZJGOOJCWT2200079)

通讯作者: 刘忠 E-mail: 1789991528@qq.com;Liuzhong678@163.com

作者简介: 蔡锦云（2000—），男，广西玉林人，硕士生，从事特种工程装备设计研究，E-mail: 1789991528@qq.com，https://orcid.org/0009-0005-8956-7728

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	蔡锦云
	刘忠
	王罡
	赵庆斌
	安宁
	杜旭伟
	李东良
	李源周

引用本文:

蔡锦云,刘忠,王罡,赵庆斌,安宁,杜旭伟,李东良,李源周. 基于响应面法的绞磨机辅助拉尾绳装置优化设计[J]. 工程设计学报, 2024, 31(2): 178-187.

Jinyun CAI,Zhong LIU,Gang WANG,Qingbin ZHAO,Ning AN,Xuwei DU,Dongliang LI,Yuanzhou LI. Optimization design of auxiliary tail rope pulling device for winch mill based on response surface methodology[J]. Chinese Journal of Engineering Design, 2024, 31(2): 178-187.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.03.187 或 https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I2/178

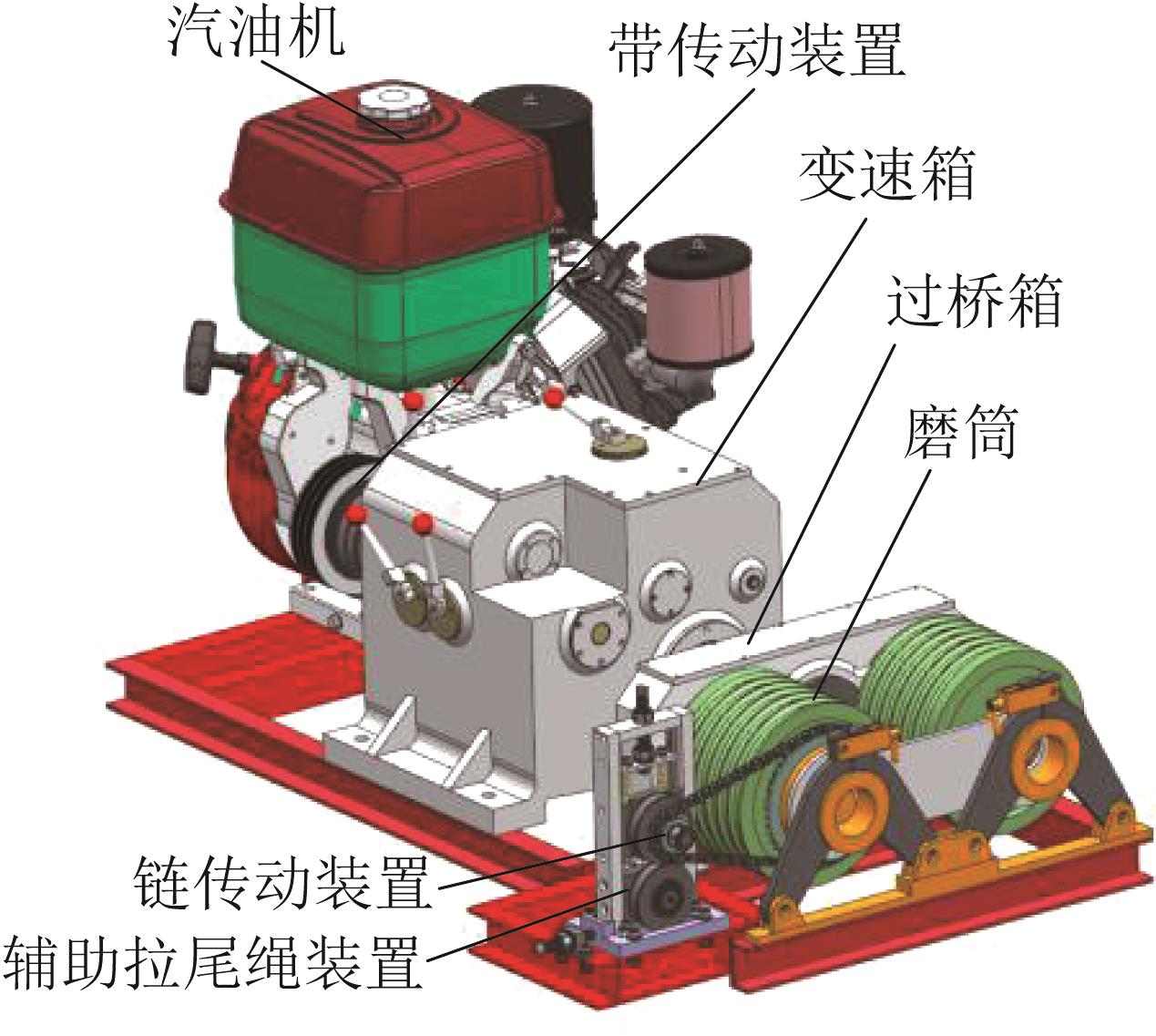

图1 新型绞磨机结构示意

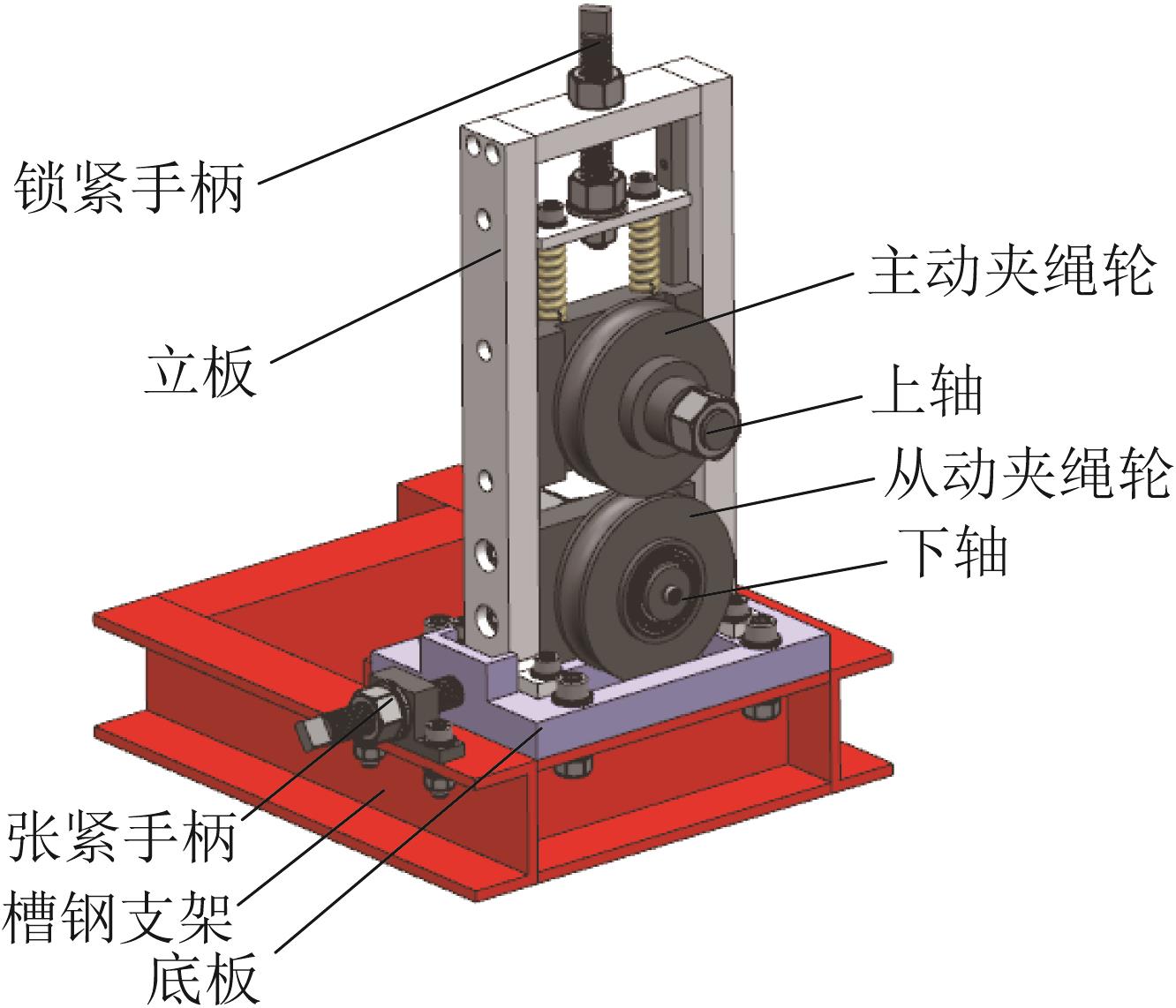

图2 辅助拉尾绳装置结构示意

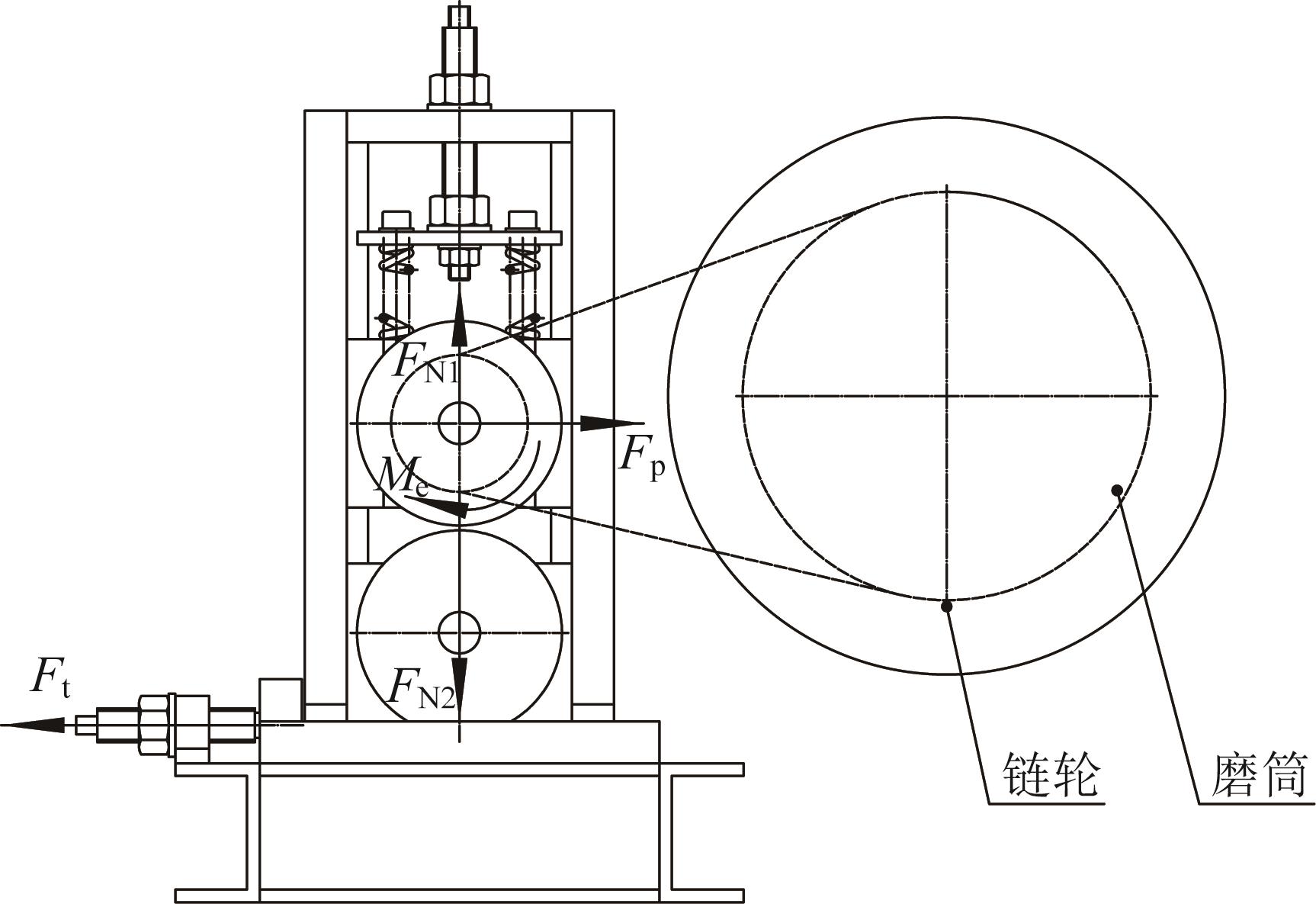

图3 辅助拉尾绳装置受力示意

图4 辅助拉尾绳装置结构简化示意

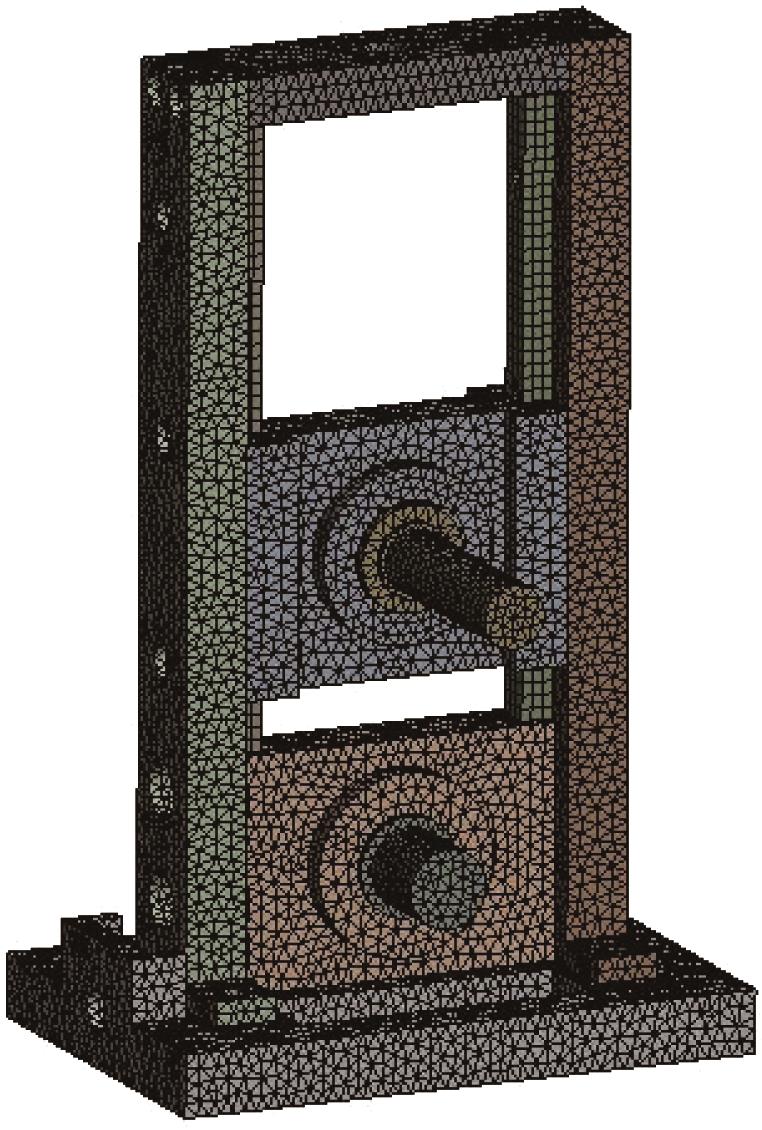

图5 辅助拉尾绳装置有限元模型

表1 Q355钢的力学性能参数

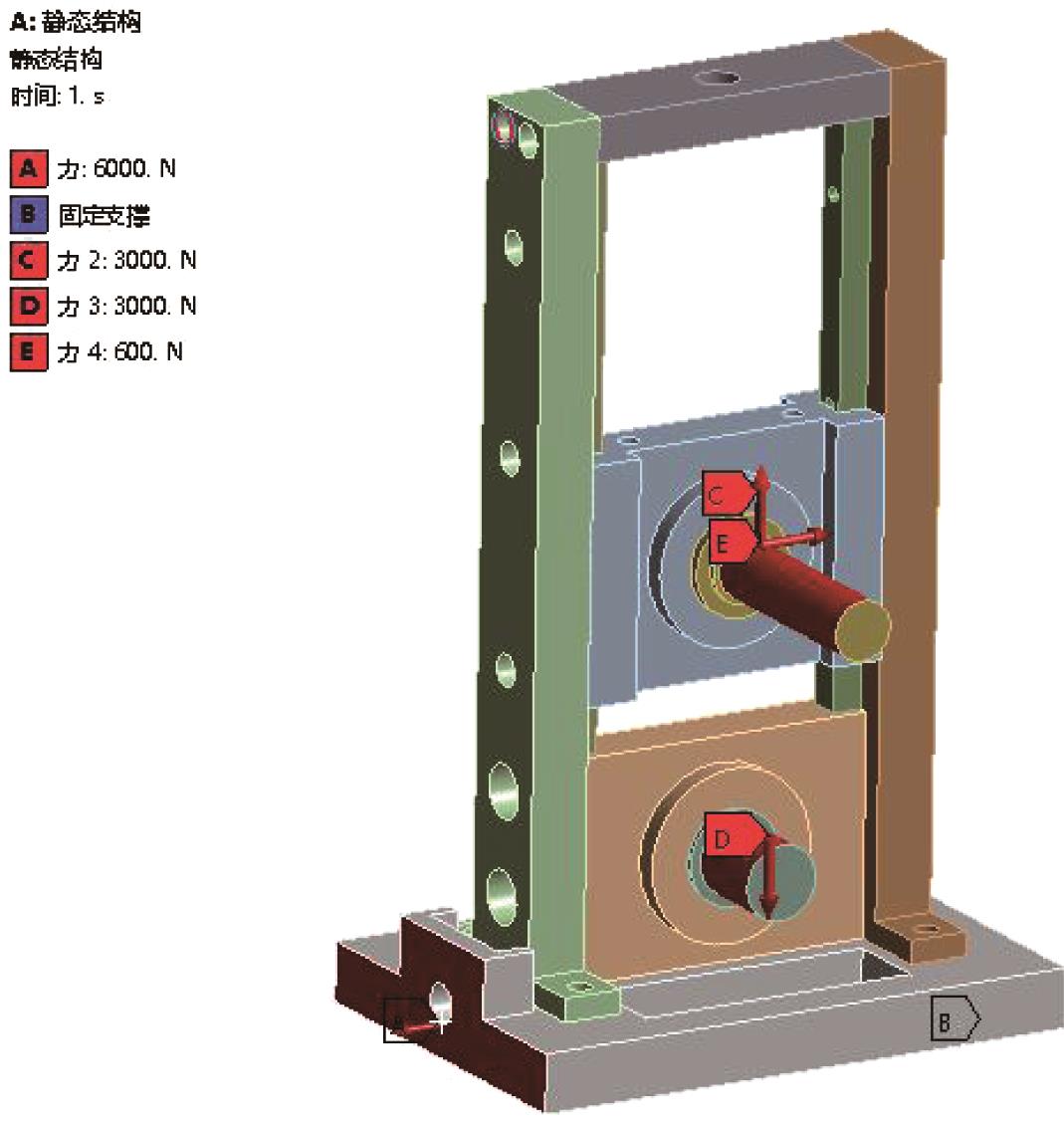

图6 辅助拉尾绳装置工作载荷设定

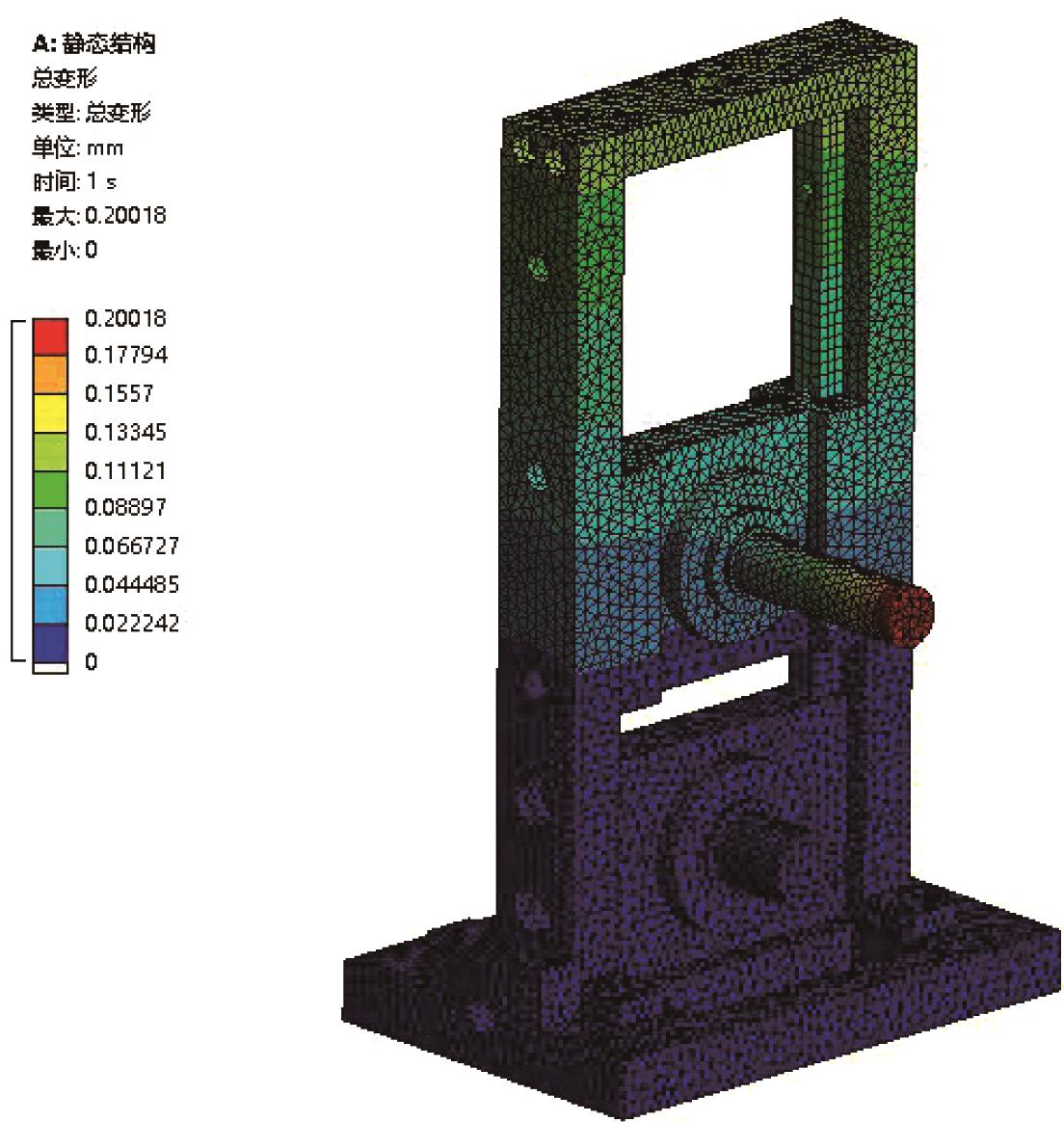

图7 辅助拉尾绳装置变形云图

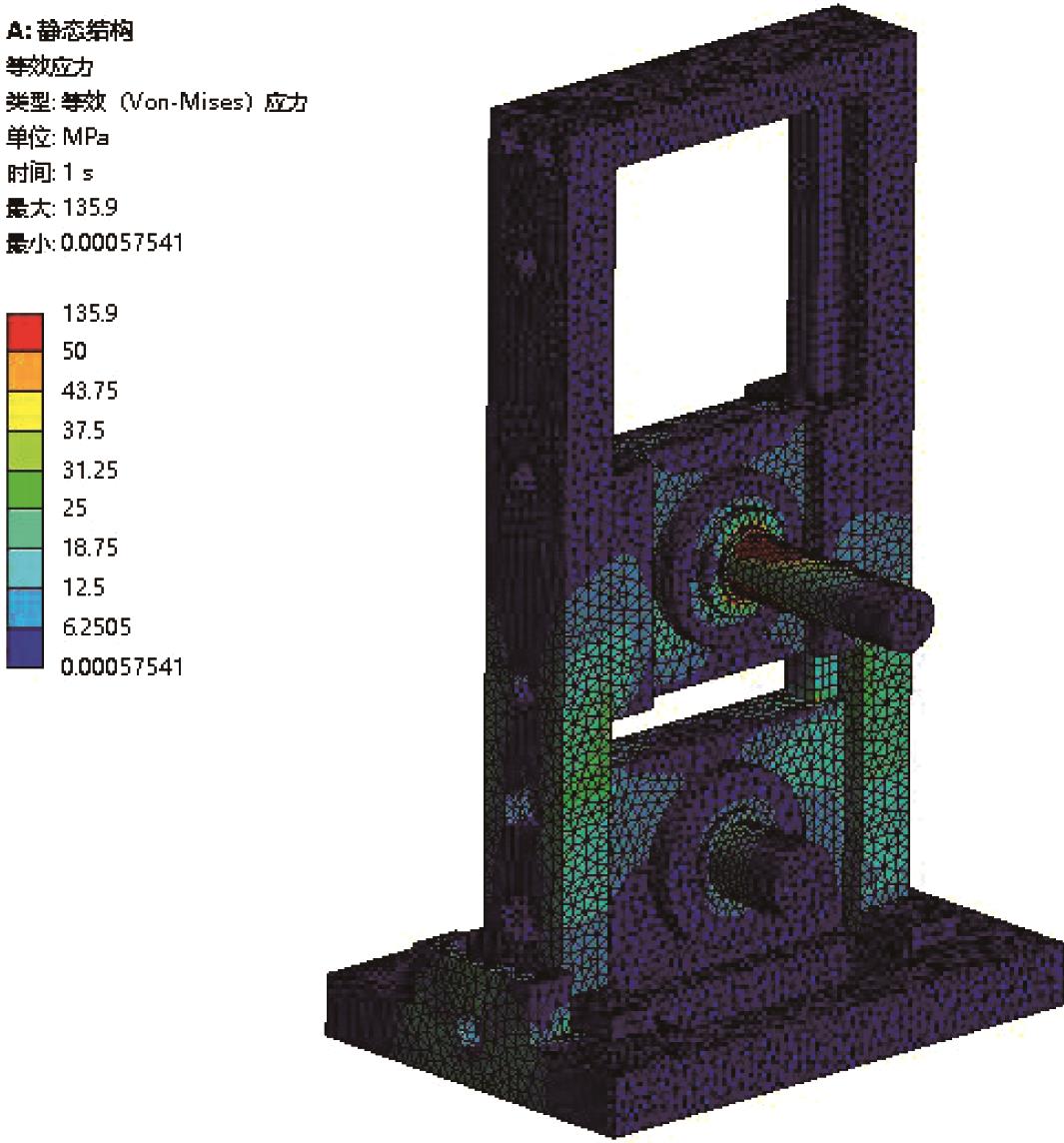

图8 辅助拉尾绳装置等效应力云图

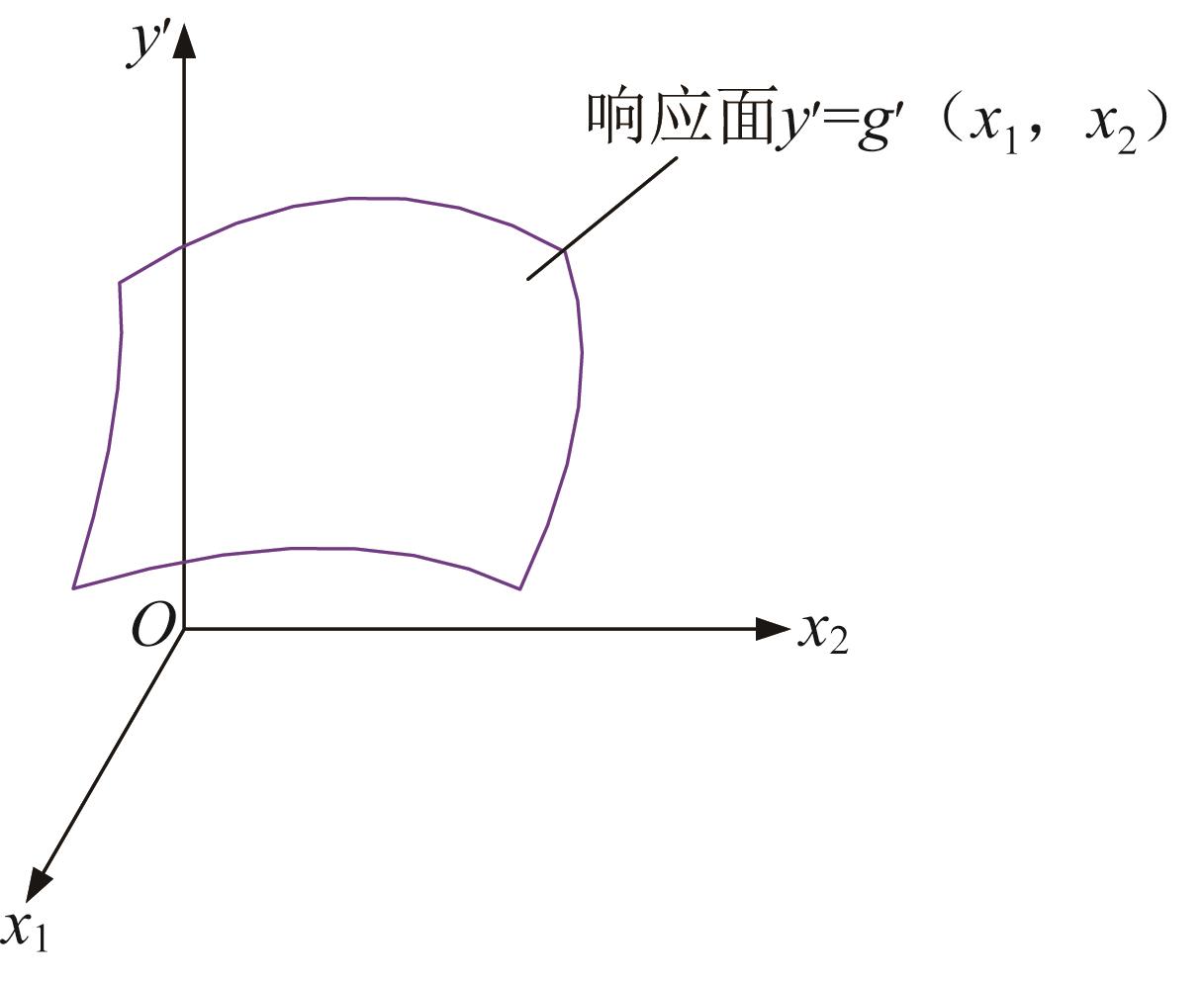

图9 二阶多项式响应面模型

图10 基于响应面法的辅助拉尾绳装置结构优化流程

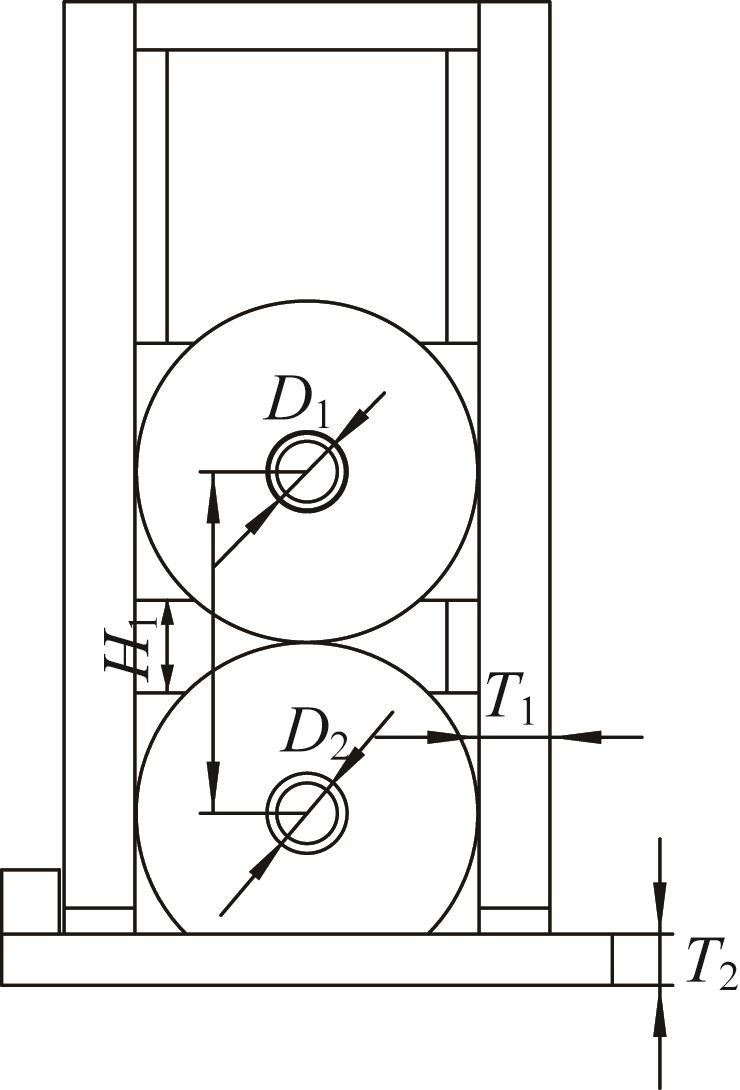

表2 辅助拉尾绳装置设计参数的取值范围 (mm)

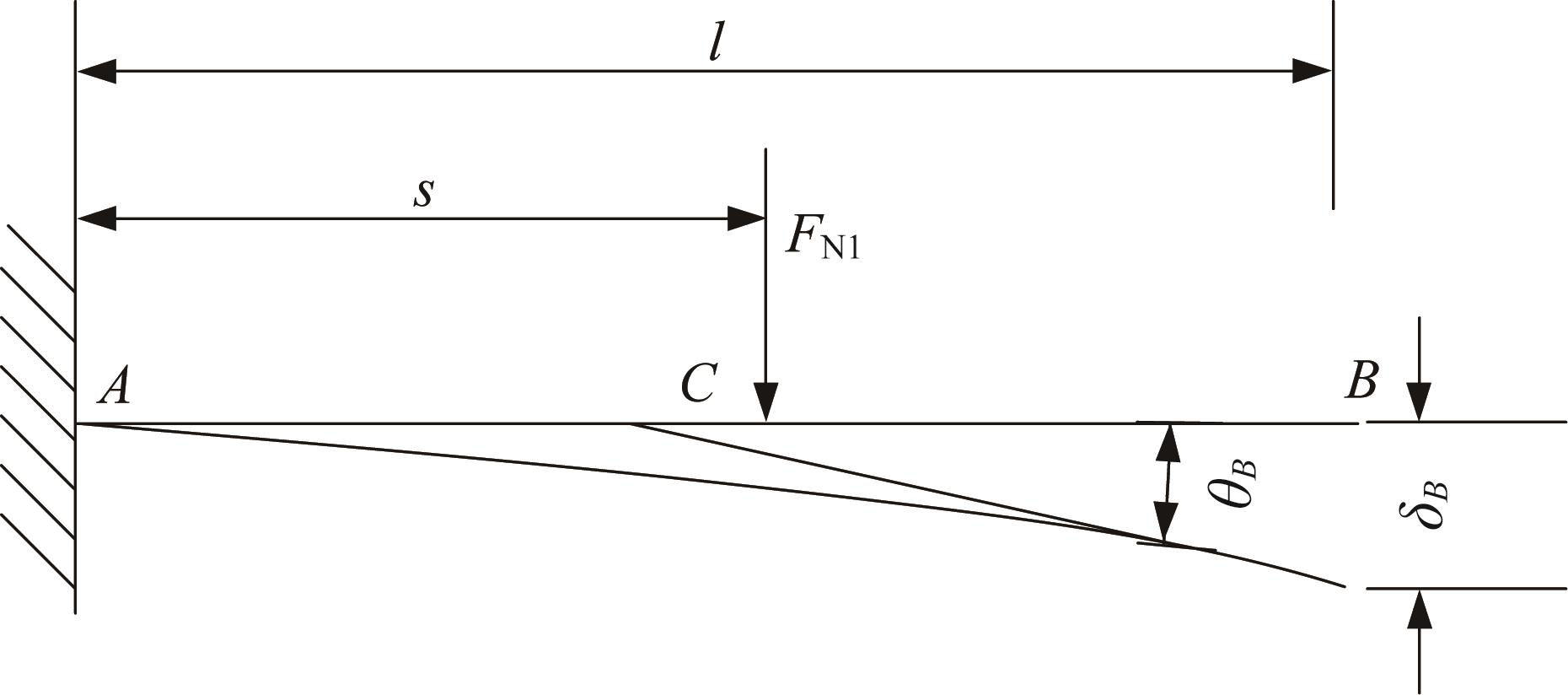

图11 上轴的受力简图

表3 基于CCD法的辅助拉尾绳装置结构优化试验设计方案及结果

表4 辅助拉尾绳装置各响应面模型的拟合程度评价结果

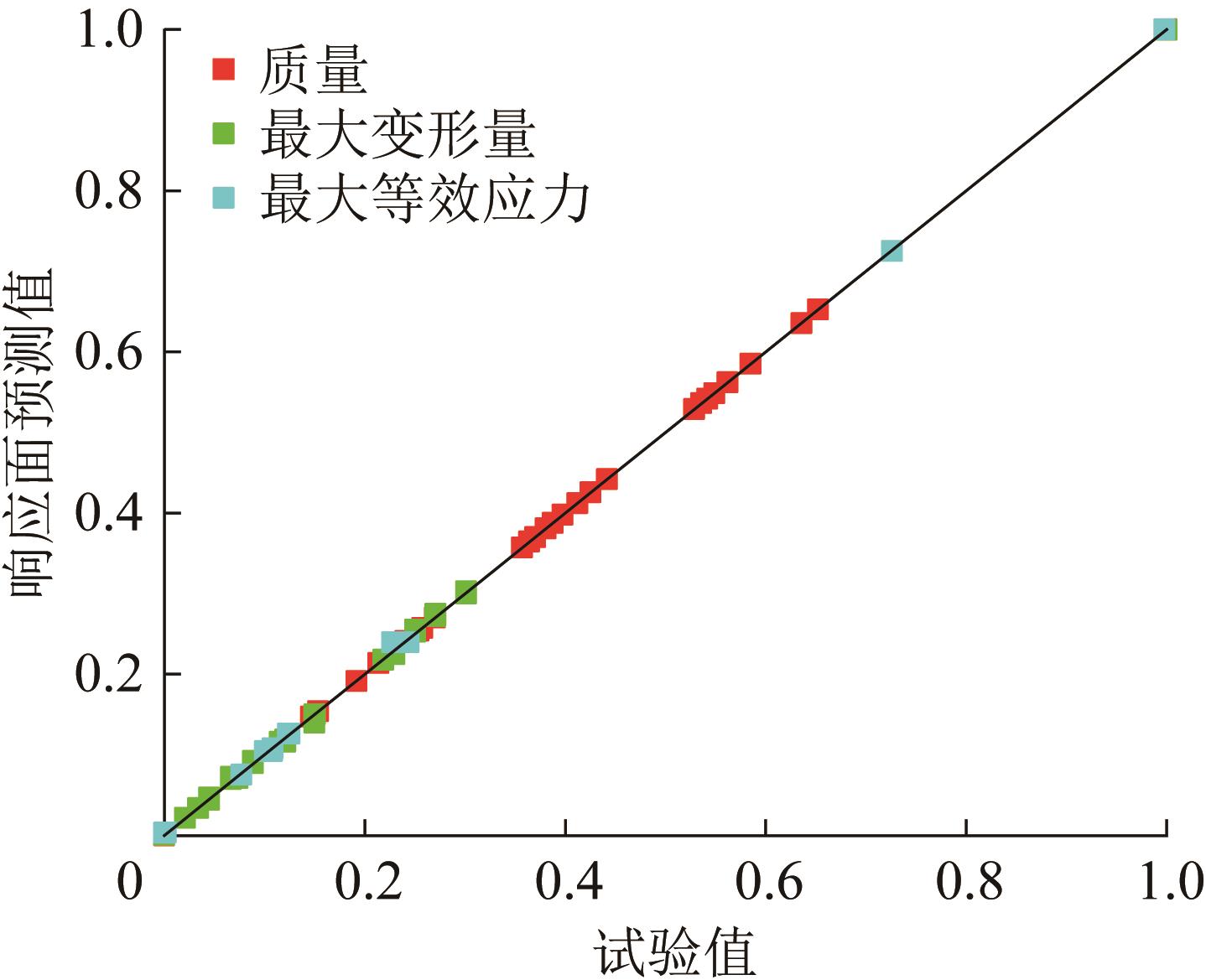

图12 辅助拉尾绳装置各响应面模型的回归拟合结果

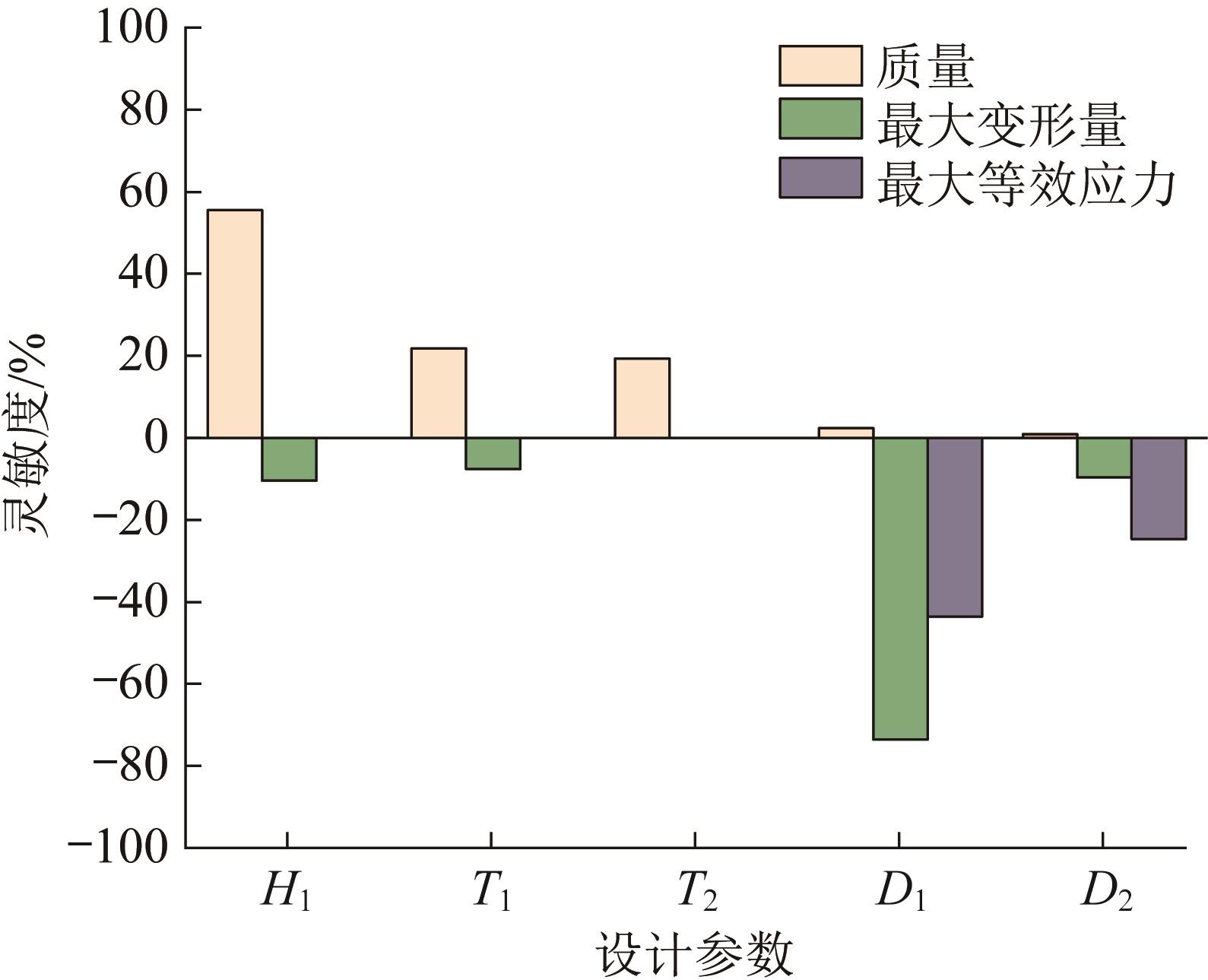

图13 辅助拉尾绳装置各设计参数的灵敏度分析结果

图14 H1 、 T1 对辅助拉尾绳装置质量的影响

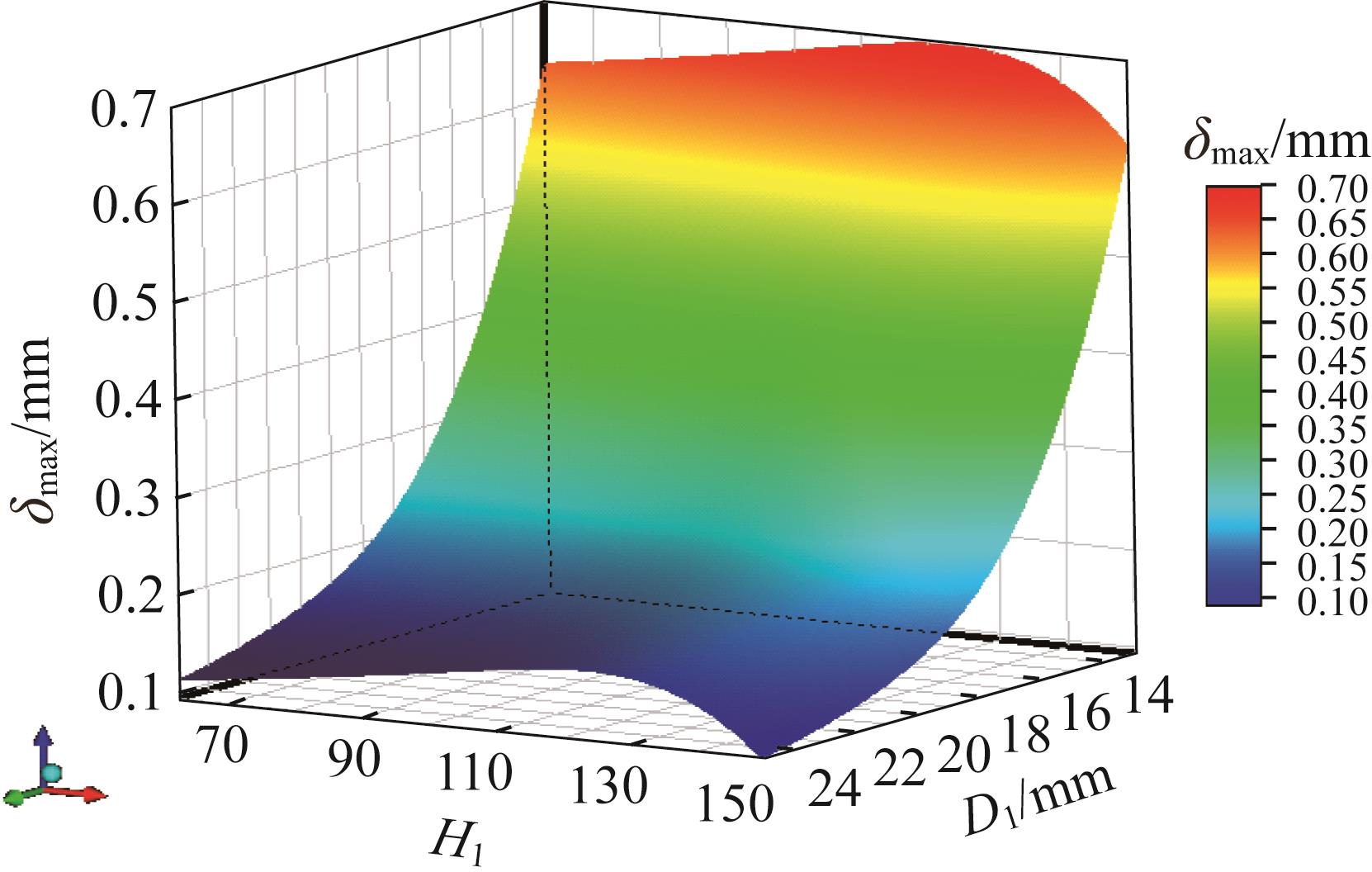

图15 H1 、 D1 对辅助拉尾绳装置最大变形量的影响

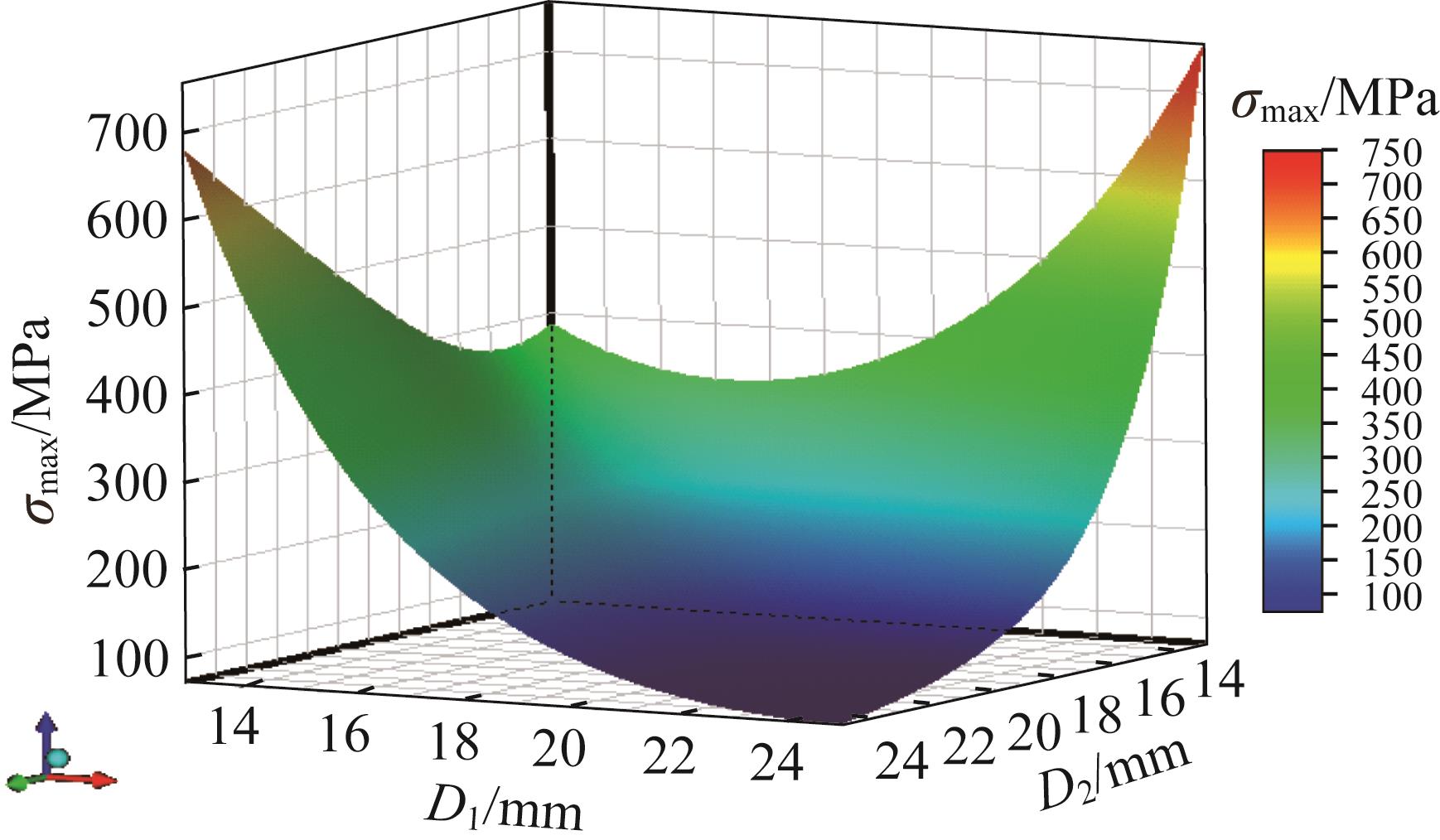

图16 D1 、 D2 对辅助拉尾绳装置最大等效应力的影响

表5 辅助拉尾绳装置结构优化结果

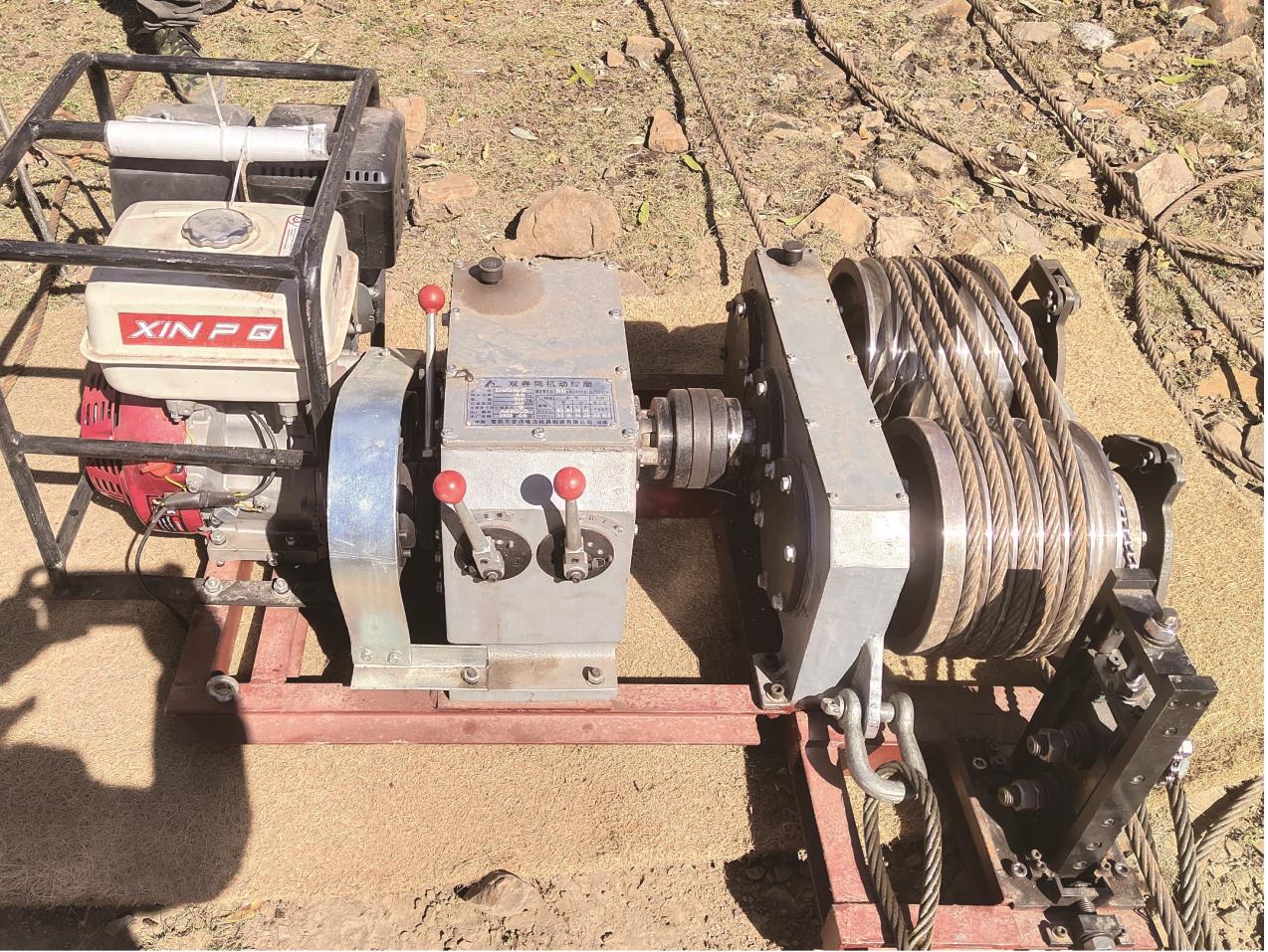

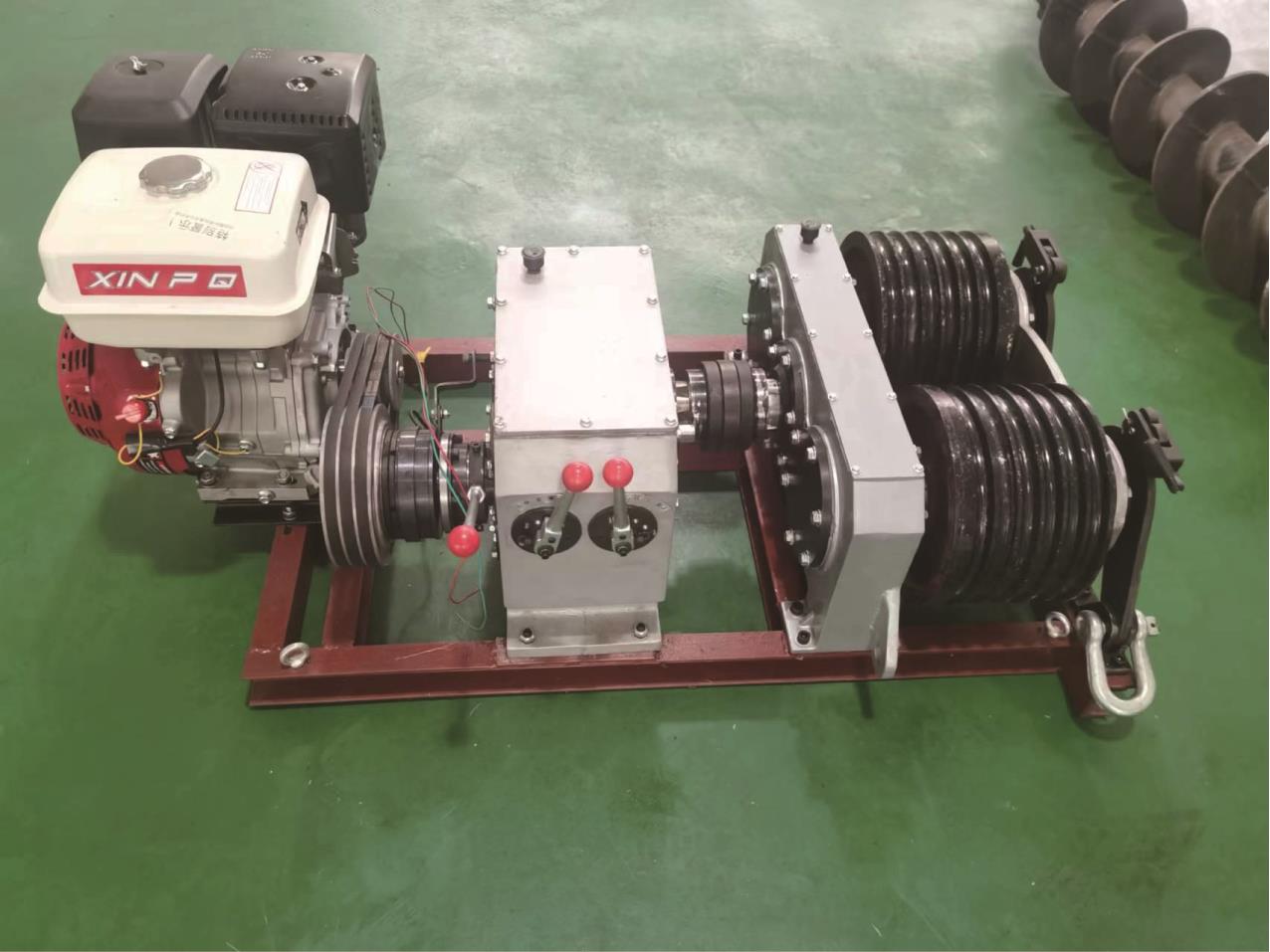

图17 改进前的绞磨机

图18 改进后带辅助拉尾绳装置的绞磨机

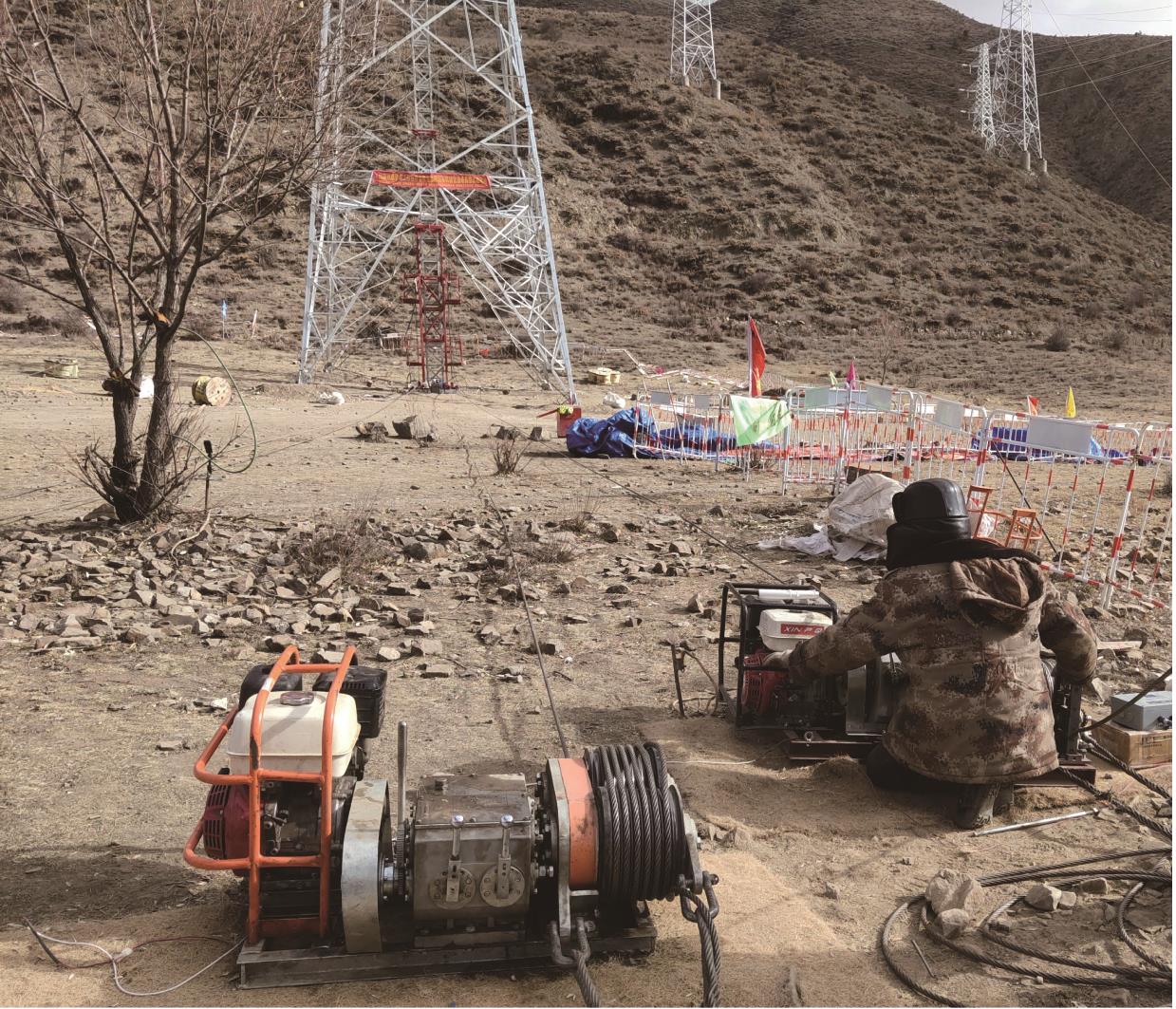

图19 新型绞磨机执行组塔起吊作业现场
