三角混合两级杠杆微位移放大机构的设计及性能分析

doi:10.3785/j.issn.1006-754X.2022.00.019

工程设计学报

2022, Vol. 29

Issue (2): 161-167 DOI: 10.3785/j.issn.1006-754X.2022.00.019

创新设计

三角混合两级杠杆微位移放大机构的设计及性能分析

丰飞¹(

),傅雨晨²,范伟²,马举²

^1.龙岩技师学院，福建龙岩 364000
^2.华侨大学机电及自动化学院，福建厦门 361021

Design and performance analysis of triangular hybrid two-stage lever micro-displacement amplification mechanism

Fei FENG¹(

),Yu-chen FU²,Wei FAN²,Ju MA²

^1.Longyan Technician College, Longyan 364000, China
^2.College of Mechanical Engineering and Automation, Huaqiao University, Xiamen 361021, China

全文: PDF(3715 KB) HTML

摘要：

针对压电执行器和压电驱动平台输出行程有限的问题，设计了一种三角混合两级杠杆微位移放大机构。首先，理论推导了该微位移放大机构的位移放大公式，得到了位移放大比；其次，分析了不同类型两级杠杆结构支点铰链对施加载荷的敏感性；最后，利用ANSYS软件对机构进行静力学和动力学仿真，对机构的相对寄生运动比和固有频率进行了分析。结果表明：当选取直梁形铰链作为两级杠杆结构的支点铰链时，机构对施加载荷的敏感性较强；机构位移放大比理论值与仿真值的相对误差为9.56%，相对寄生运动比为0.348 2，且1阶固有频率最佳。所设计的微位移放大机构具有较小的寄生位移、较强的抗干扰能力和较好的动力学性能。研究结果为压电驱动器或快速反射镜支撑结构实现大量程的位移输出提供了一定的理论指导。

关键词： 三角混合两级杠杆; 有限元分析; 寄生位移; 固有频率

Abstract:

Aiming at the limited output stroke of piezoelectric actuator and piezoelectric driving platform, a triangular hybrid two-stage lever micro-displacement amplification mechanism was designed. Firstly, the displacement amplification formula of the micro-displacement amplification mechanism was deduced theoretically, and the displacement amplification ratio was obtained; secondly, the sensitivity of fulcrum hinges of two-stage lever structure with different types to applied load was analyzed; finally, the static and dynamic simulation of the mechanism was carried out by using ANSYS software, and the relative parasitic motion ratio and natural frequency of the mechanism were analyzed. The results showed that when the straight beam hinge was selected as the fulcrum hinge of the two-stage lever structure, the mechanism was more sensitive to the applied load; the relative error between the theoretical value and the simulation value of the mechanism displacement amplification ratio was 9.56%, the relative parasitic motion ratio was 0.348 2，and the first natural frequency was the best. The designed micro-displacement amplification mechanism has relatively small parasitic displacement, relatively strong anti-interference capability and relatively good dynamic performance. The research result provides a certain theoretical guidance for the piezoelectric driver or fast mirror support structure to realize a large range of displacement output.

Key words: triangular hybrid two-stage lever finite element analysis parasitic displacement natural frequency

收稿日期: 2021-04-26 出版日期: 2022-05-06

CLC:

TH 12

基金资助: 国家自然科学基金资助项目(51505161);福建省自然科学基金资助项目(2020J01068);福建省引导性项目(2018H0021)

作者简介: 丰飞（1980—），男，江苏丹徒人，讲师，硕士，从事机械设计与制造及控制理论研究，E-mail：33074641@qq.com，http：//orcid.org/0000-0003-1237-2533

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	丰飞
	傅雨晨
	范伟
	马举

引用本文:

丰飞,傅雨晨,范伟,马举. 三角混合两级杠杆微位移放大机构的设计及性能分析[J]. 工程设计学报, 2022, 29(2): 161-167.

Fei FENG,Yu-chen FU,Wei FAN,Ju MA. Design and performance analysis of triangular hybrid two-stage lever micro-displacement amplification mechanism[J]. Chinese Journal of Engineering Design, 2022, 29(2): 161-167.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.019 或 https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I2/161

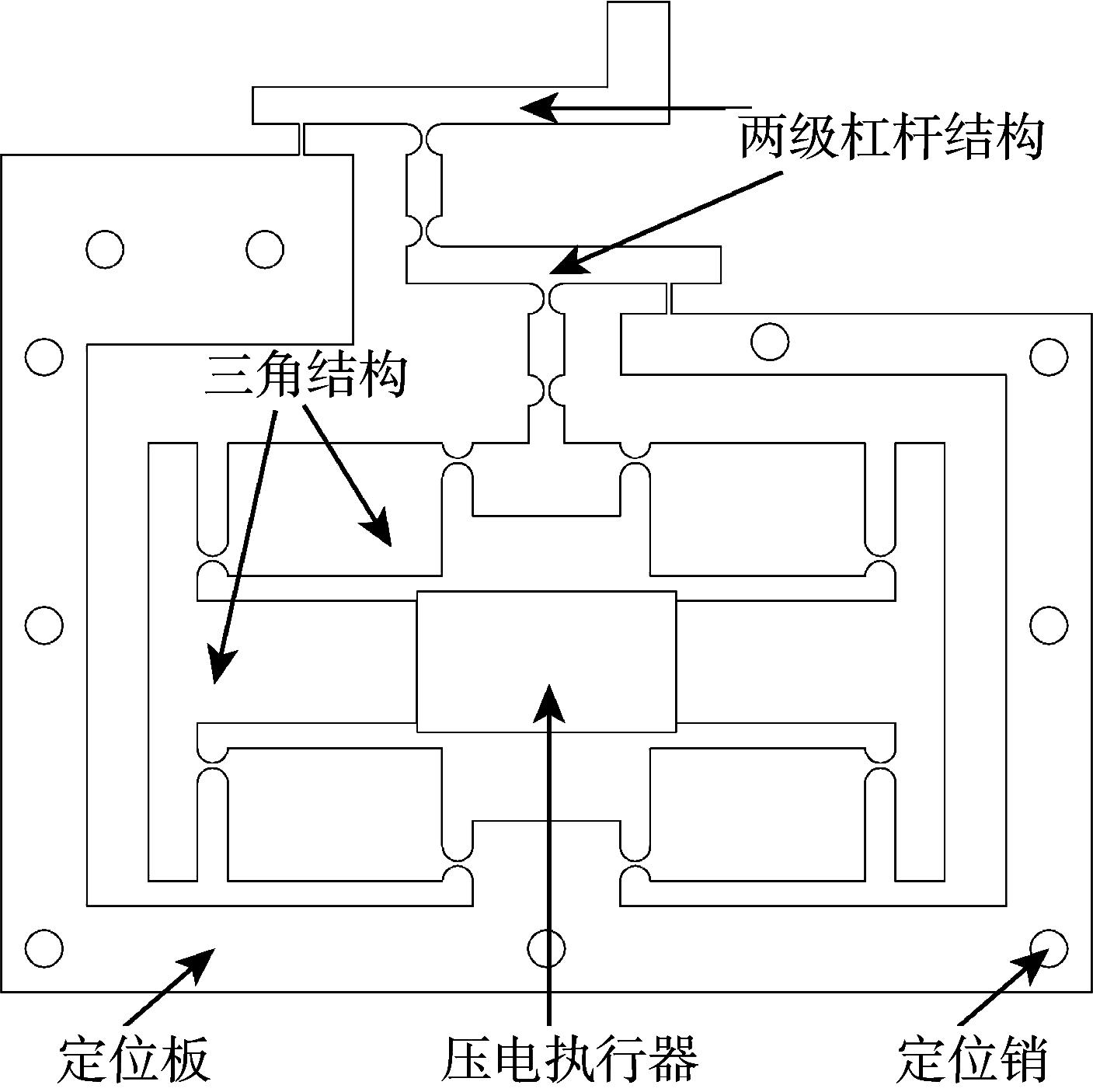

图1 三角混合两级杠杆微位移放大机构的结构

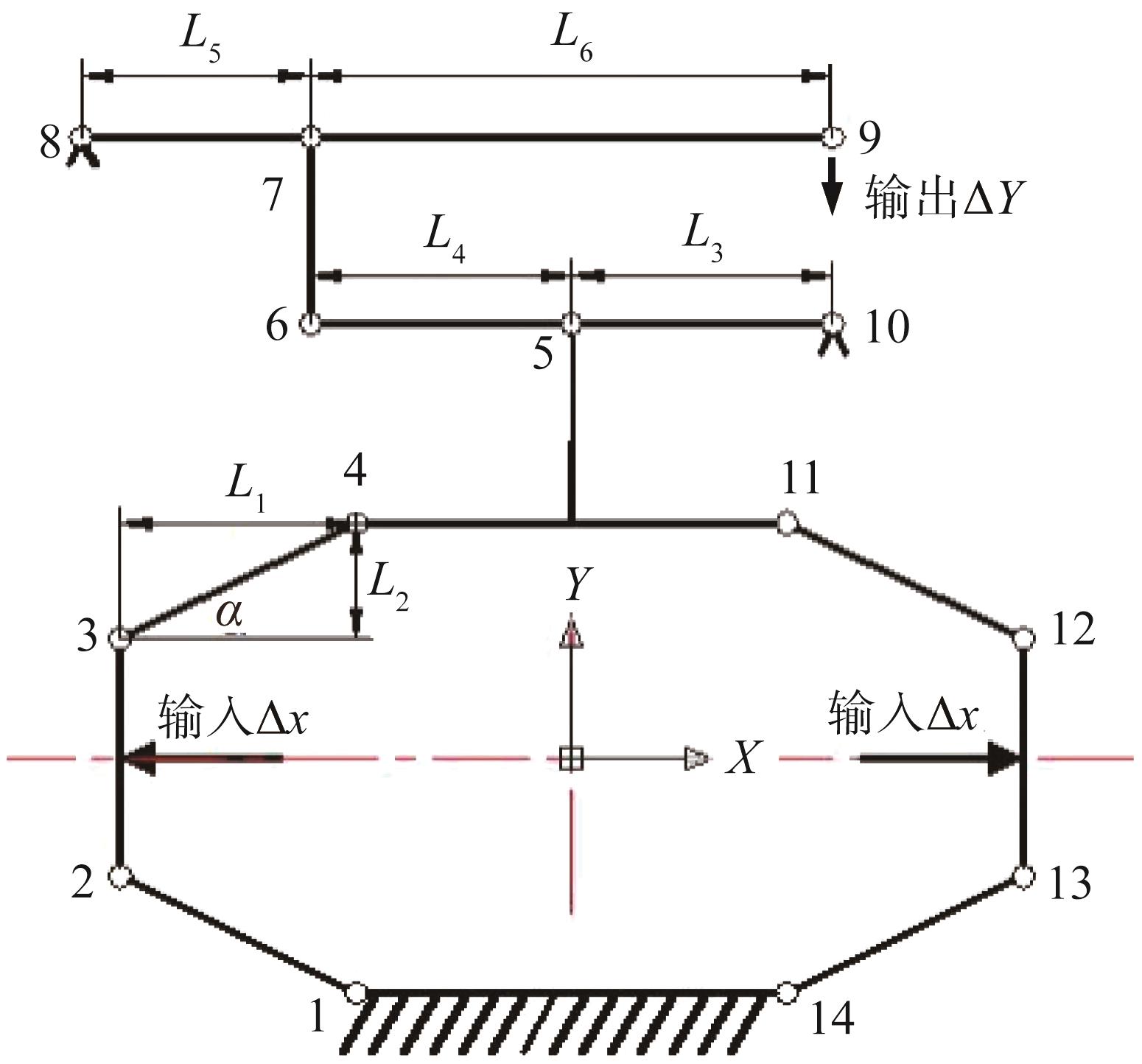

图2 三角混合两级杠杆微位移放大机构工作原理示意

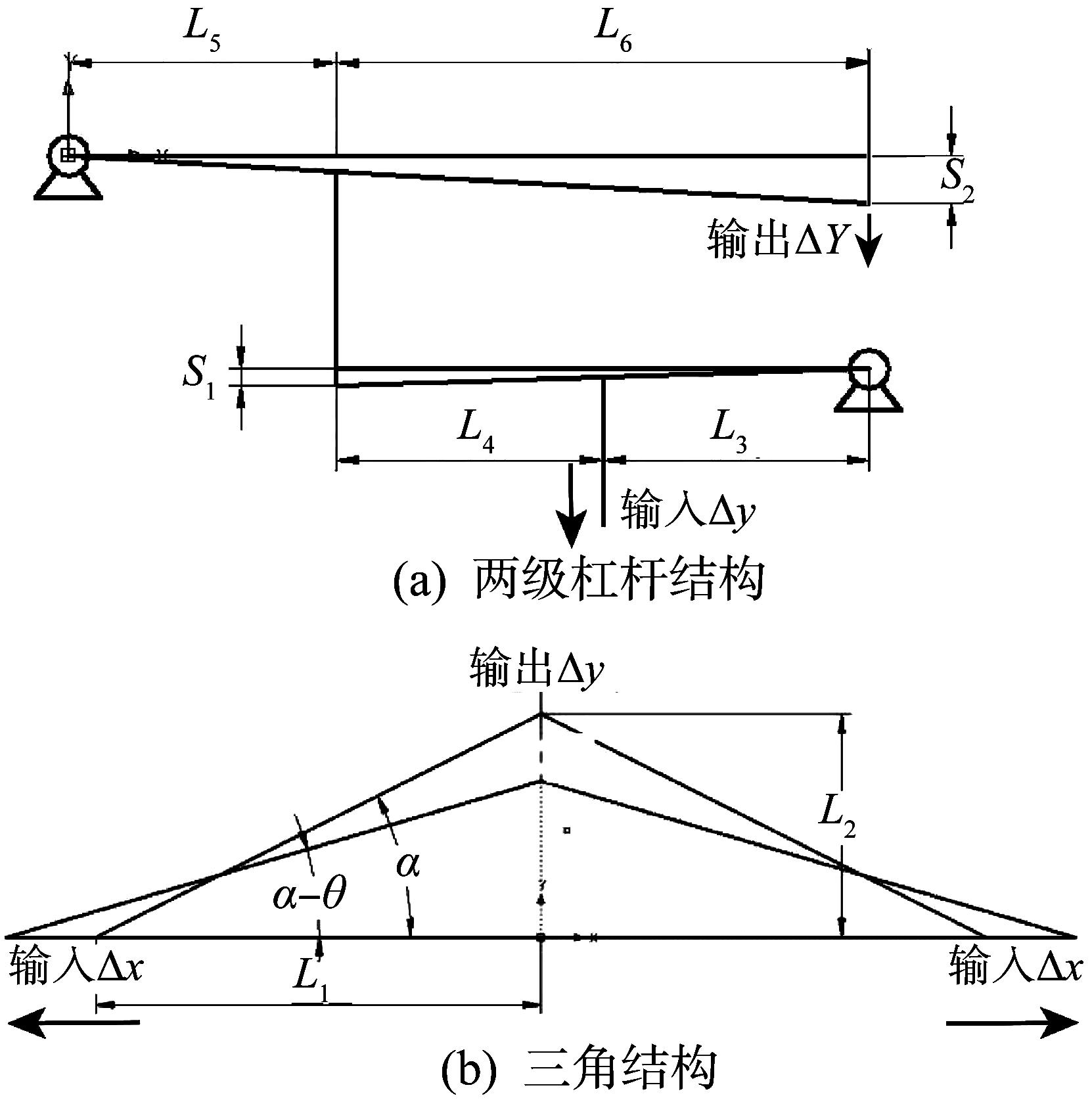

图3 三角结构和两级杠杆结构工作原理示意

表1 三角混合两级杠杆微位移放大机构的结构参数 (mm)

表 2 三角混合两级杠杆微位移放大机构在不同输入载荷下最大应力、最大输出位移的有限元仿真结果

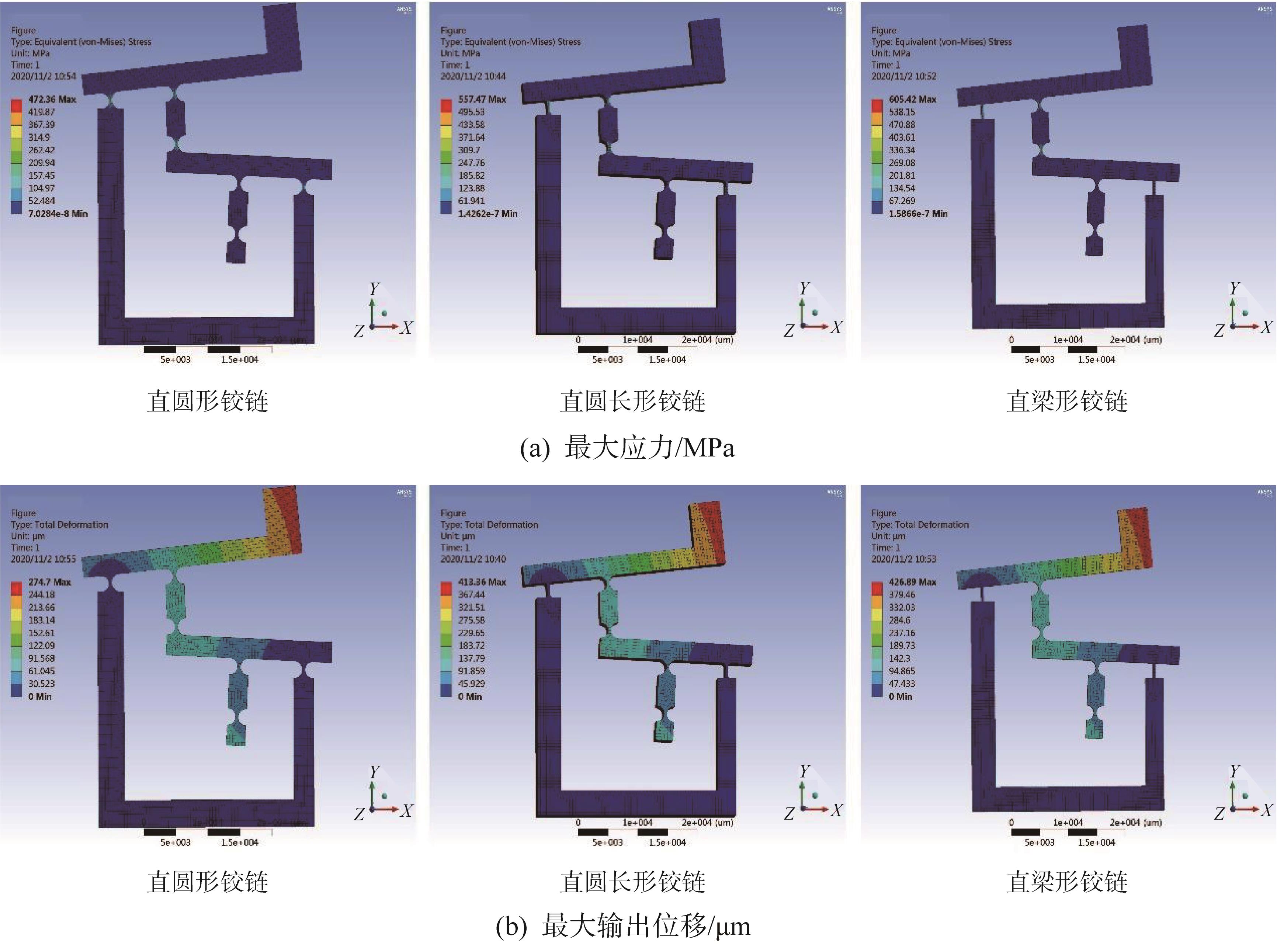

图4 输入载荷为2.0 MPa时三角混合两级杠杆微位移放大机构的最大应力和最大输出位移

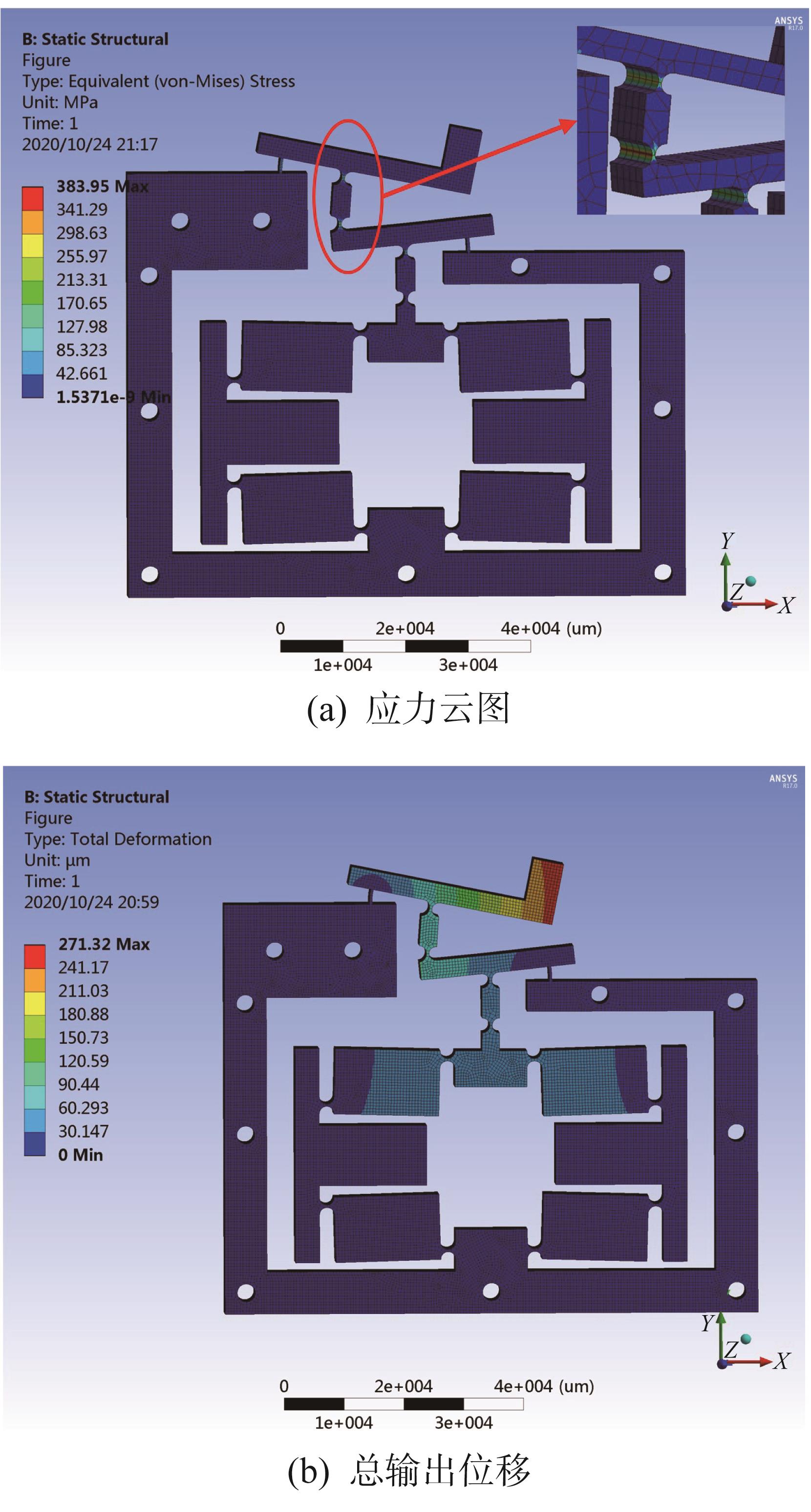

图5 Δx=10 μm时三角混合两级杠杆微位移放大机构的应力云图和总输出位移

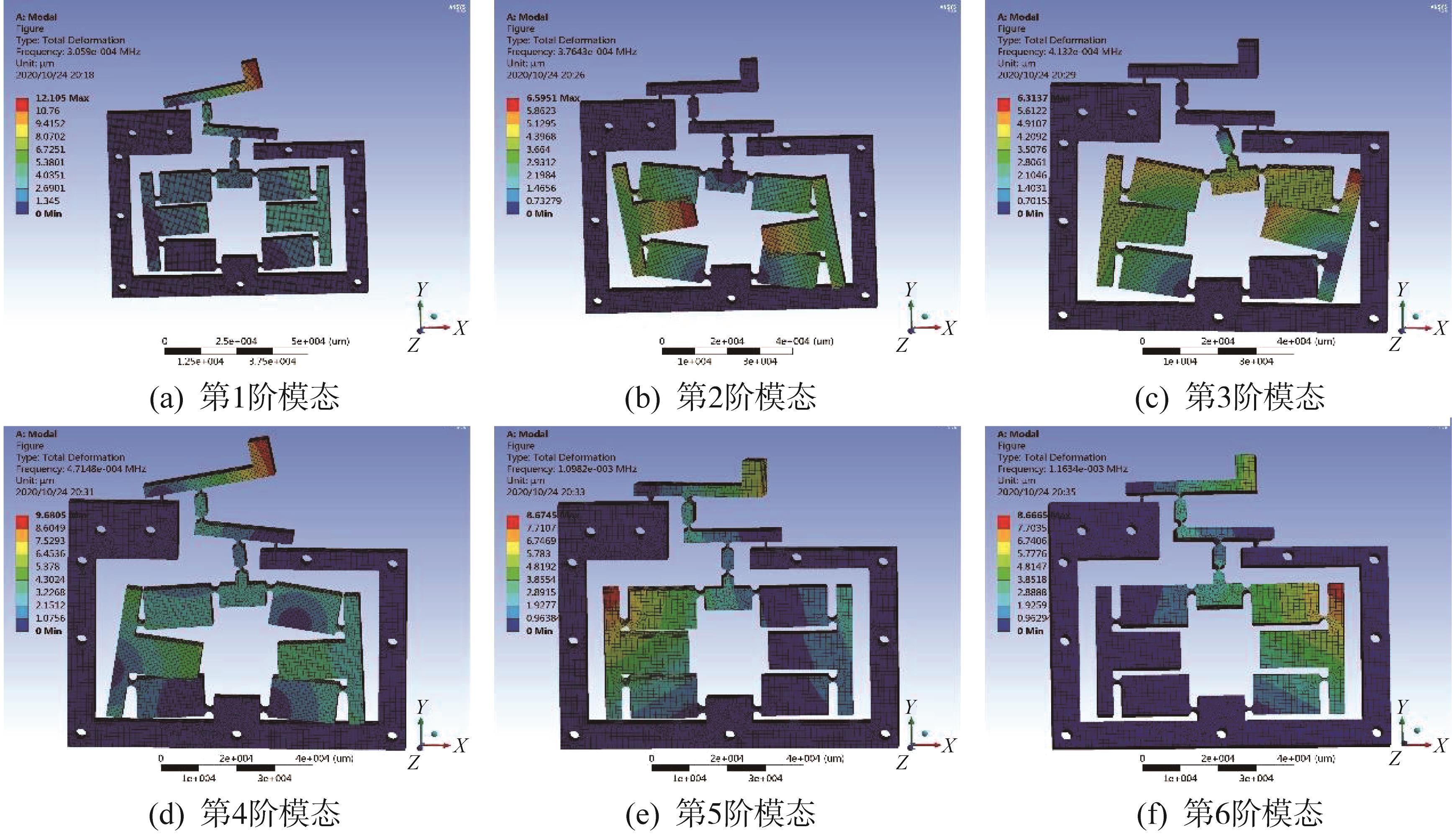

图6 三角混合两级杠杆微位移放大机构前六阶模态

表 3 三角混合两级杠杆微位移放大机构的固有频率 (Hz)
