工程设计学报
工程设计学报  2024, Vol. 31 Issue (1): 130-136    DOI: 10.3785/j.issn.1006-754X.2024.03.311
多科学仿真与优化设计
高带宽压电片变形镜的动力学仿真与优化方法研究
杨开科(),罗俊鹏,马文静,耿远超,王德恩(),袁强
中国工程物理研究院 激光聚变研究中心，四川 绵阳 621900
Research on dynamics simulation and optimization method for high-bandwidth unimorph piezoelectric deformable mirror
Kaike YANG(),Junpeng LUO,Wenjing MA,Yuanchao GENG,Deen WANG(),Qiang YUAN
Laser Fusion Research Center, China Academy of Engineering Physics, Mianyang 621900, China
 全文: PDF(3865 KB)   HTML
摘要：

为进一步提高压电波前校正器的响应速度和轻量化程度，对面向高动态形状控制的压电片变形镜的动力学仿真与优化方法进行了研究。首先，基于压电片变形镜的参数化有限元模型，提出了高效、高精度的电-力耦合动力学仿真分析方法。然后，通过正交遍历多维设计参数（光学反射镜与压电陶瓷的材料类型、几何尺寸和固定方式等），探究了不同参数对压电片变形镜动态形状控制性能的影响规律。最后，优化得到具有预期响应带宽和驱动位移性能的压电片变形镜设计方案，并通过制备压电片变形镜的原理样件来验证其性能。实验结果表明，所研制的压电片变形镜的固有频率和镜面驱动位移幅值符合预期，验证了所提出的动力学仿真与优化方法的有效性，这可为高带宽压电片变形镜的高效研制提供科学的理论方法。
关键词： 高带宽压电片变形镜;  电-力耦合动力学仿真;  正交遍历;  多维设计参数
Abstract:

In order to further improve the response speed and lightweight extent of piezoelectric wavefront correctors, the dynamics simulation and optimization method of unimorph piezoelectric deformable mirrors for high dynamic shape control was studied. Firstly, based on the parameterized finite element model of unimorph piezoelectric deformable mirror, an efficient and high-precision electromechanical coupling dynamics simulation analysis method was proposed. Then, through orthogonal traversal of multi-dimensional design parameters (material type, geometric dimension and fixation mode of the optical reflector and piezoelectric ceramic), the influence of different parameters on the dynamic shape control performance of unimorph piezoelectric deformable mirrors was explored. Finally, the optimized design scheme of the unimorph piezoelectric deformable mirror with expected response bandwidth and actuation displacement performance was obtained. The experimental results show that the natural frequency and mirror actuation displacement amplitude of the developed unimorph piezoelectric deformable mirror are in line with expectations, which verifies the effectiveness of the proposed dynamics simulation and optimization method and provides a scientific theoretical method for the efficient development of high-bandwidth unimorph piezoelectric deformable mirrors.
Key words: high-bandwidth unimorph piezoelectric deformable mirror    electromechanical coupling dynamics simulation    orthogonal traversal    multi-dimensional design parameters
收稿日期: 2023-10-20 出版日期: 2024-03-04
CLC:  TH 122
基金资助: 中国工程物理研究院院长基金自立项目(22-YZJJ-10-01);中国工程物理研究院激光聚变研究中心青年成长基金项目(RCFCZ6-2022-3)
通讯作者: 王德恩     E-mail: 1411317375@qq.com;sduwde@126.com
作者简介: 杨开科（1992—），男，陕西渭南人，助理研究员，博士，从事智能变形结构、复杂光机系统多学科建模与优化设计研究，E-mail: 1411317375@qq.com，https://orcid.org/0009-0006-7008-2875
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
杨开科
罗俊鹏
马文静
耿远超
王德恩
袁强

引用本文:

杨开科,罗俊鹏,马文静,耿远超,王德恩,袁强. 高带宽压电片变形镜的动力学仿真与优化方法研究[J]. 工程设计学报, 2024, 31(1): 130-136.

Kaike YANG,Junpeng LUO,Wenjing MA,Yuanchao GENG,Deen WANG,Qiang YUAN. Research on dynamics simulation and optimization method for high-bandwidth unimorph piezoelectric deformable mirror[J]. Chinese Journal of Engineering Design, 2024, 31(1): 130-136.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.03.311    或    https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I1/130

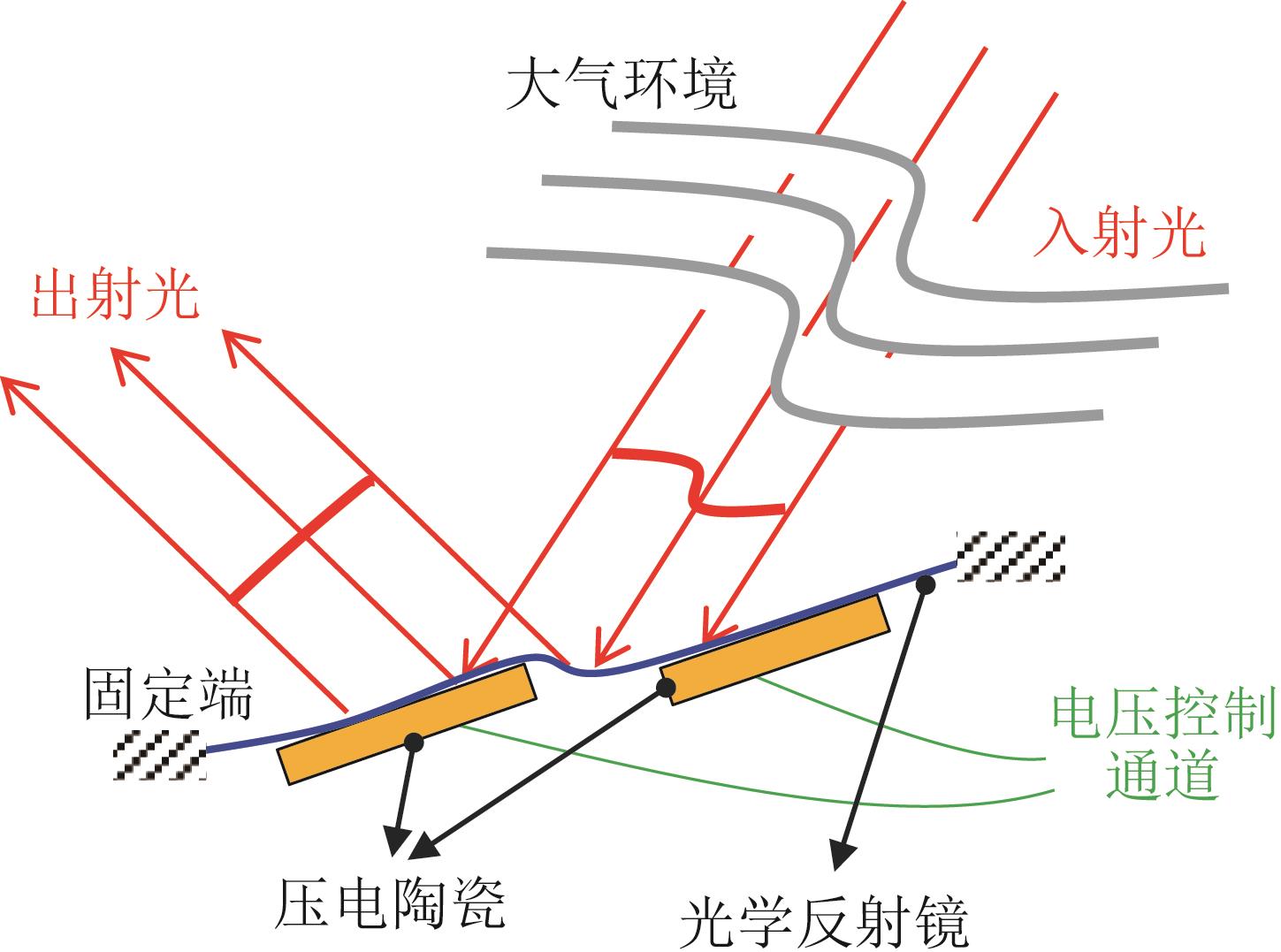

图1  压电片变形镜工作原理示意

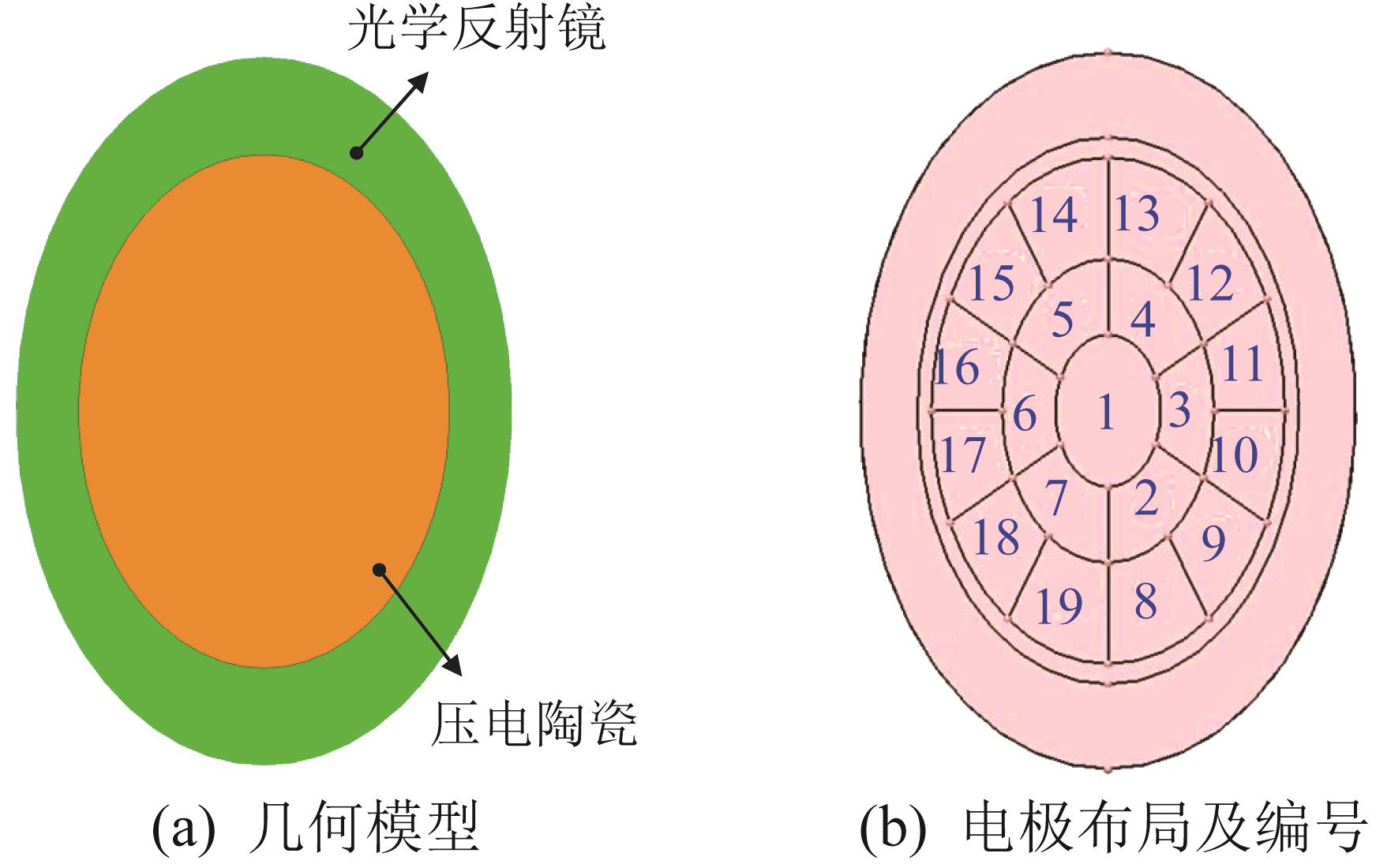

图2  压电片变形镜的几何模型和电极布局

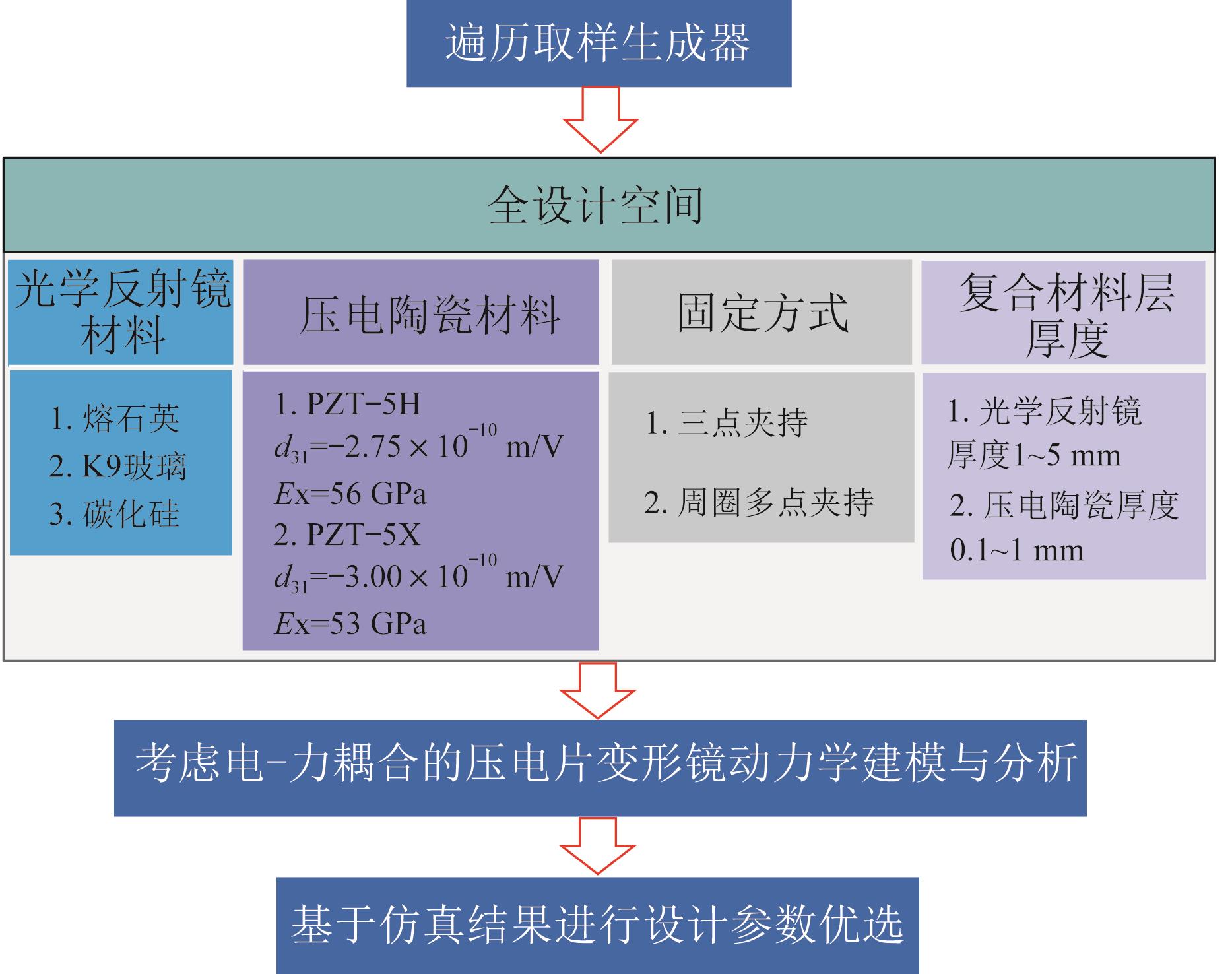

图3  压电片变形镜多维设计参数优化流程

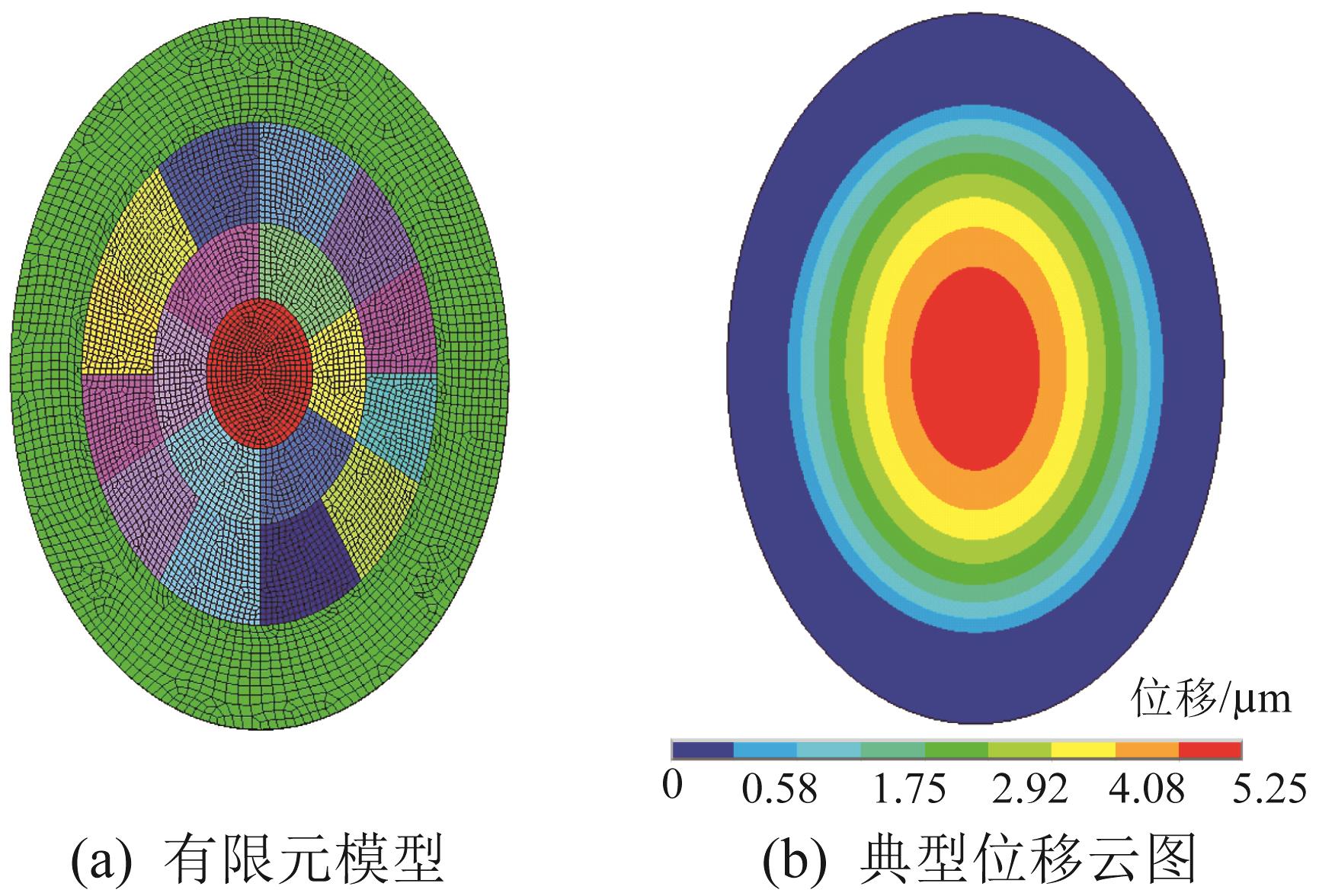

图4  压电片变形镜有限元模型及其驱动位移云图

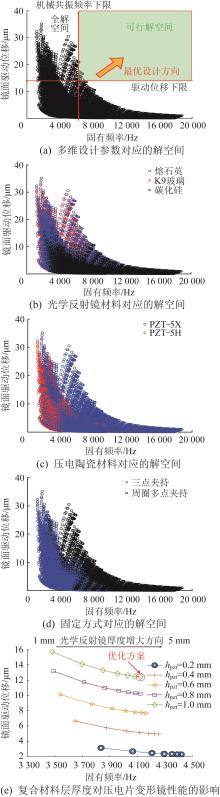

图5  多维设计参数对应的压电片变形镜仿真性能

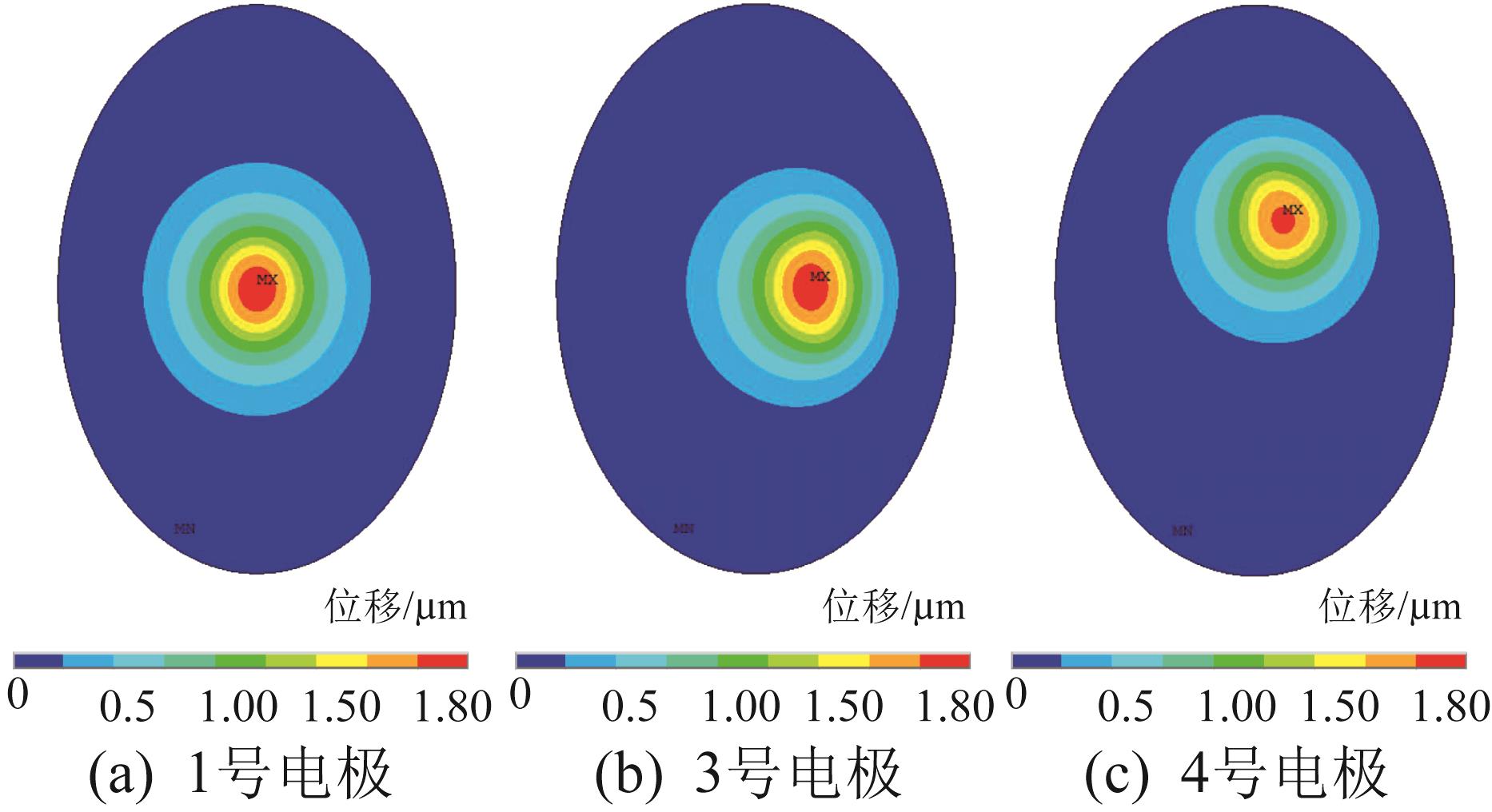

图6  单通道电压控制时压电片变形镜的驱动位移云图

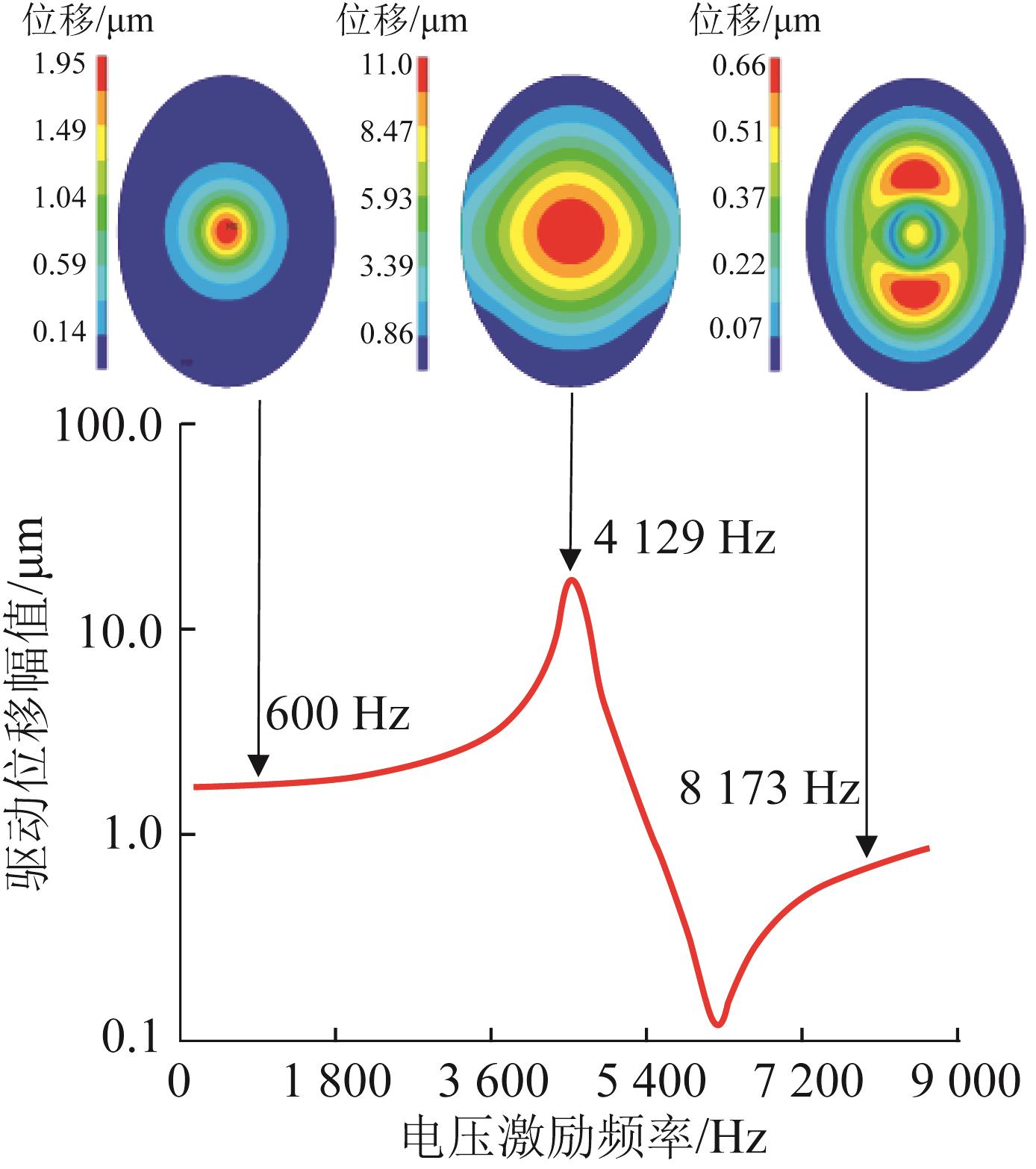

图7  不同激励频率下压电片变形镜的驱动位移幅值

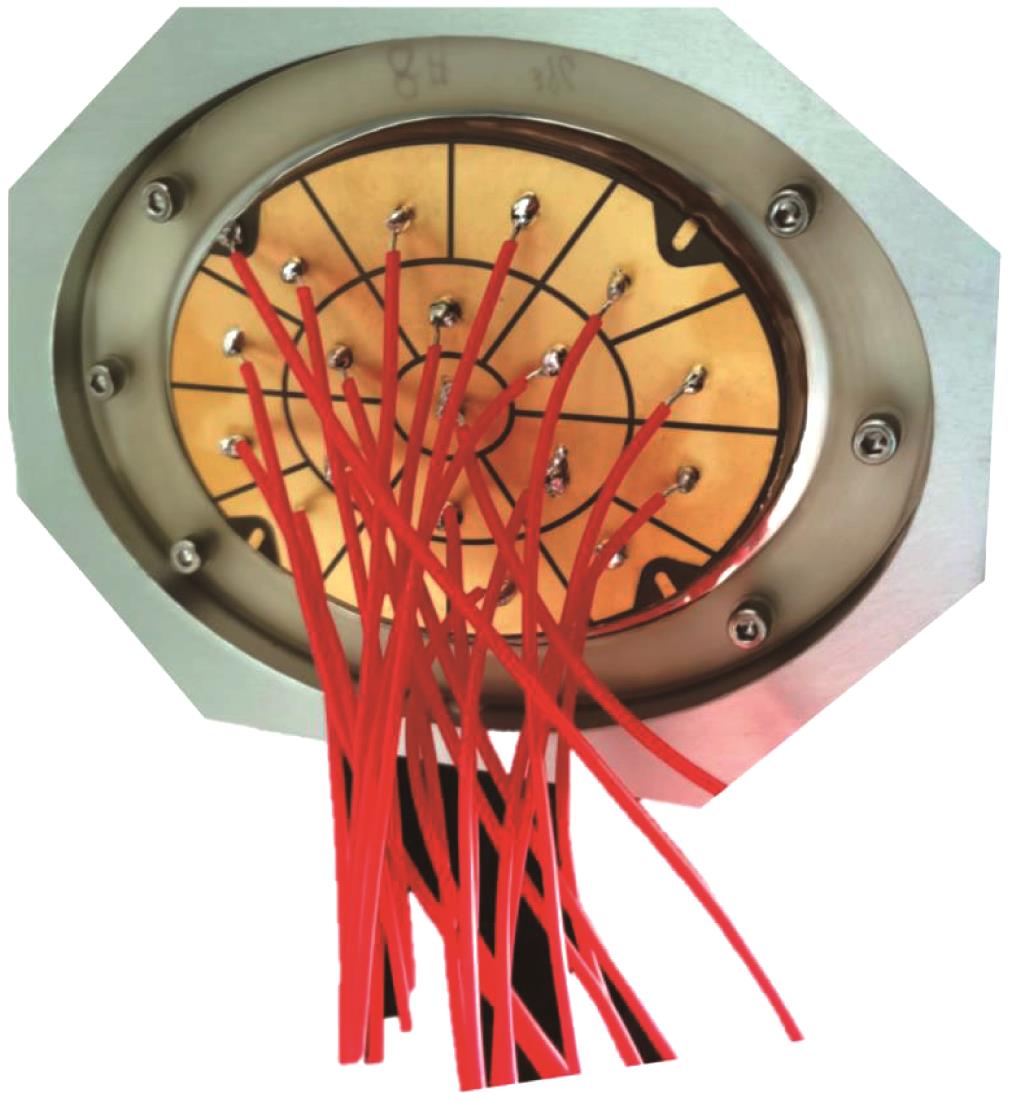

图8  压电片变形镜原理样件

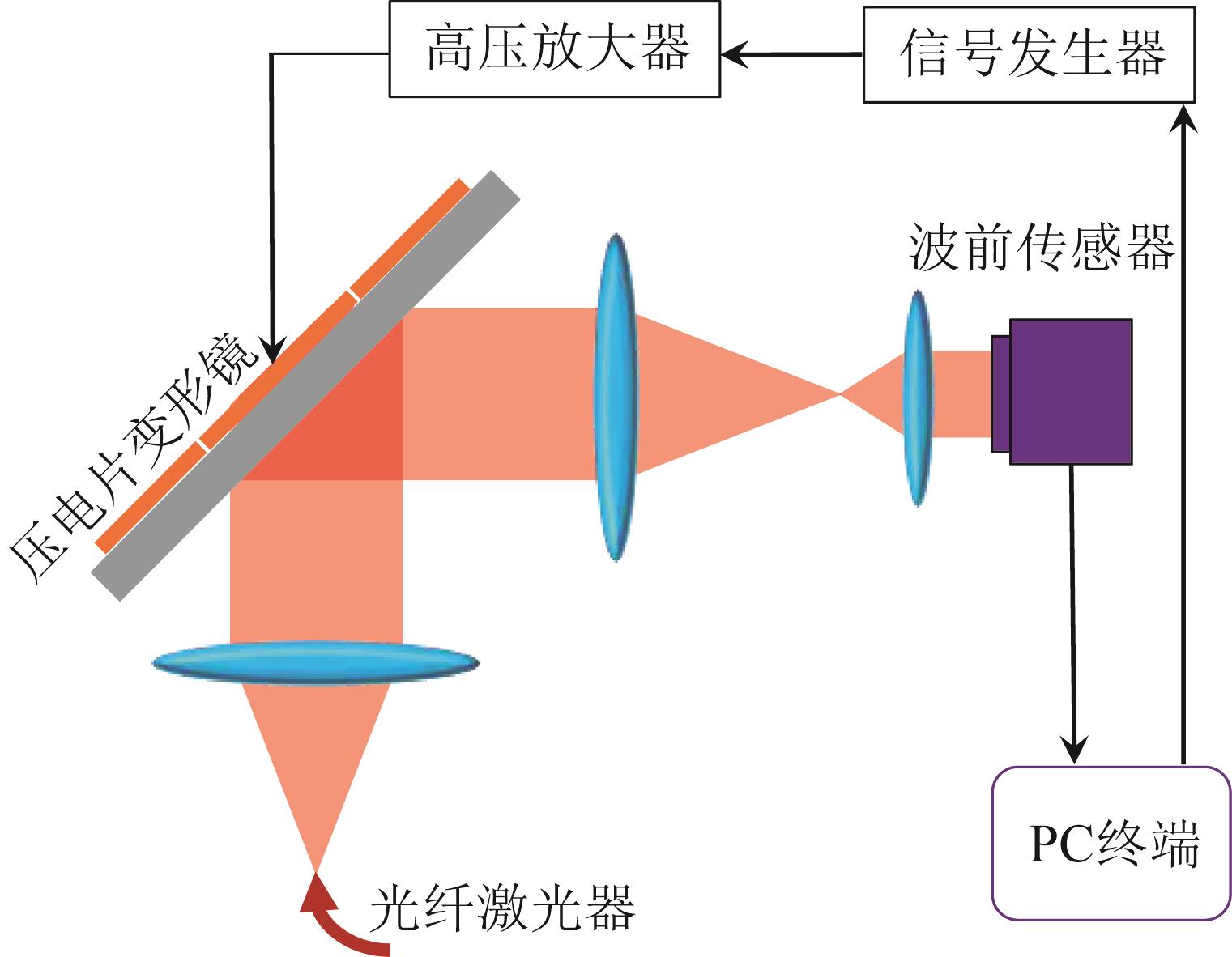

图9  压电片变形镜表面形状测量光路

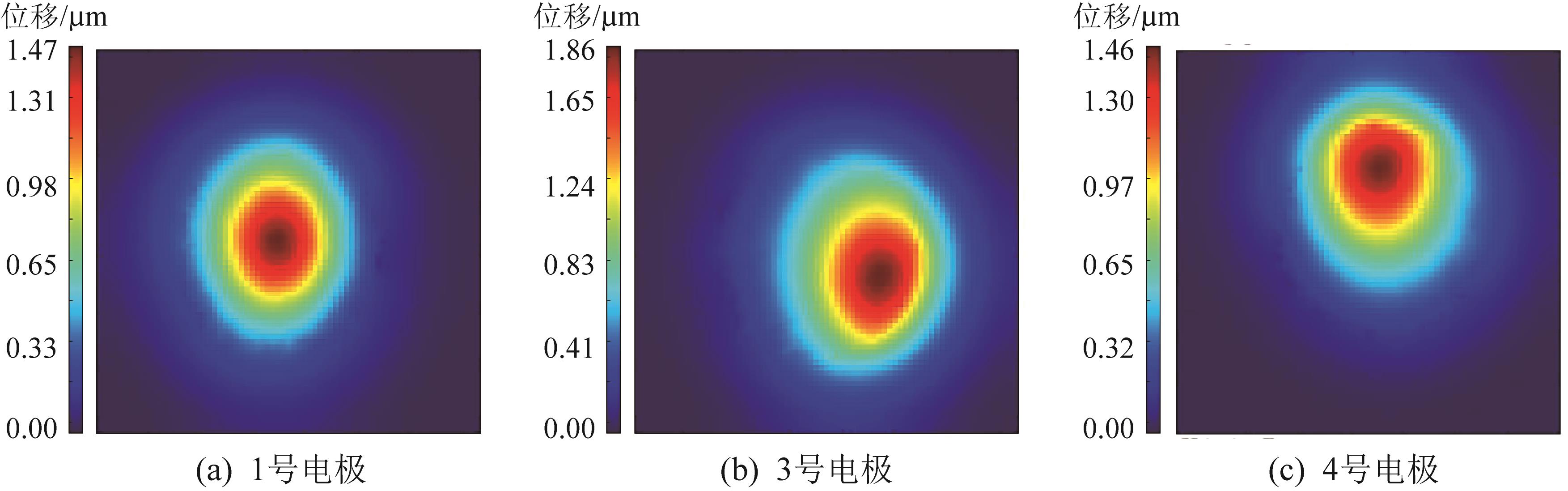

图10  单通道电压控制时压电片变形镜的实测驱动位移

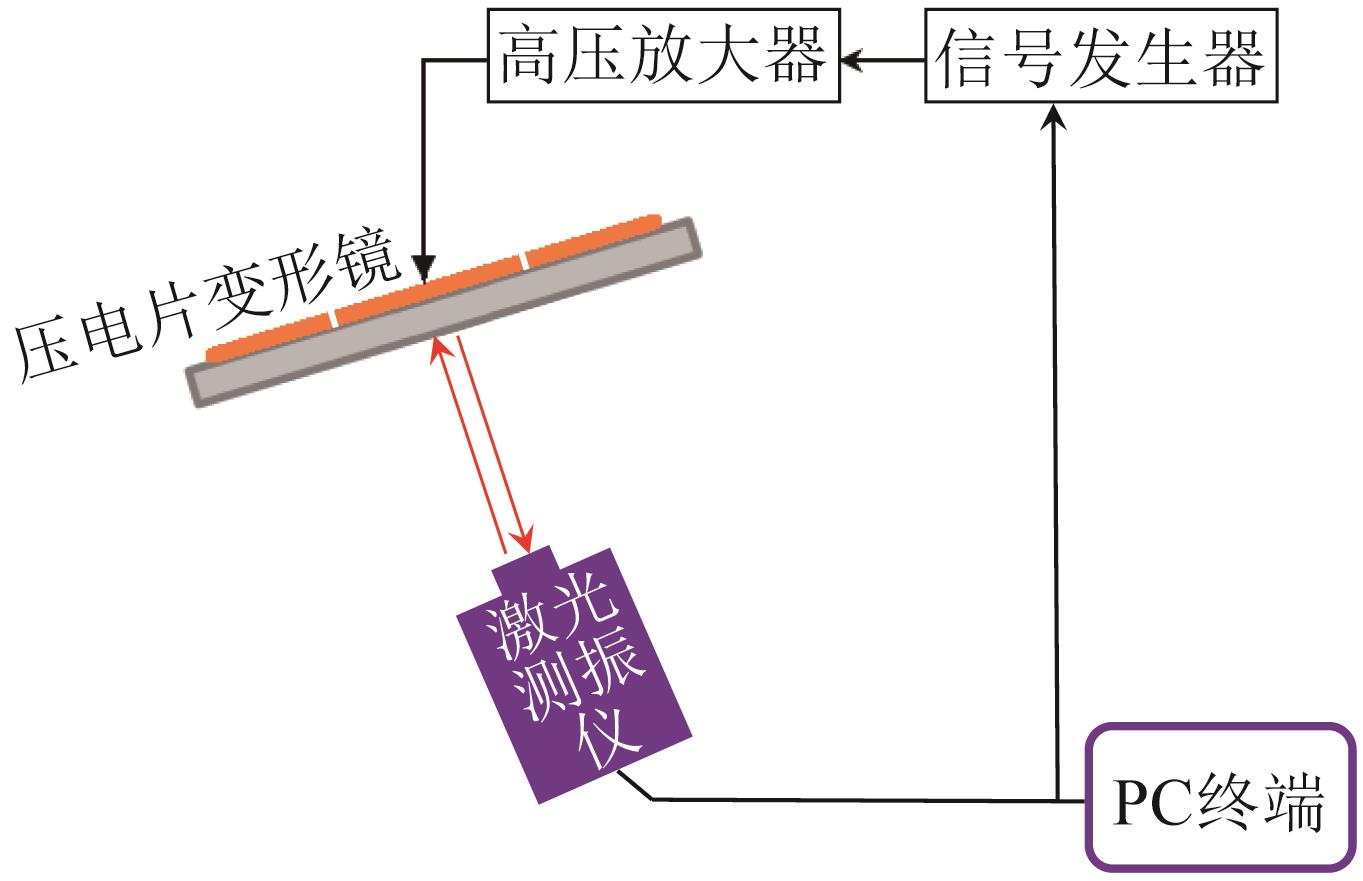

图11  压电片变形镜驱动位移响应速度测量方案

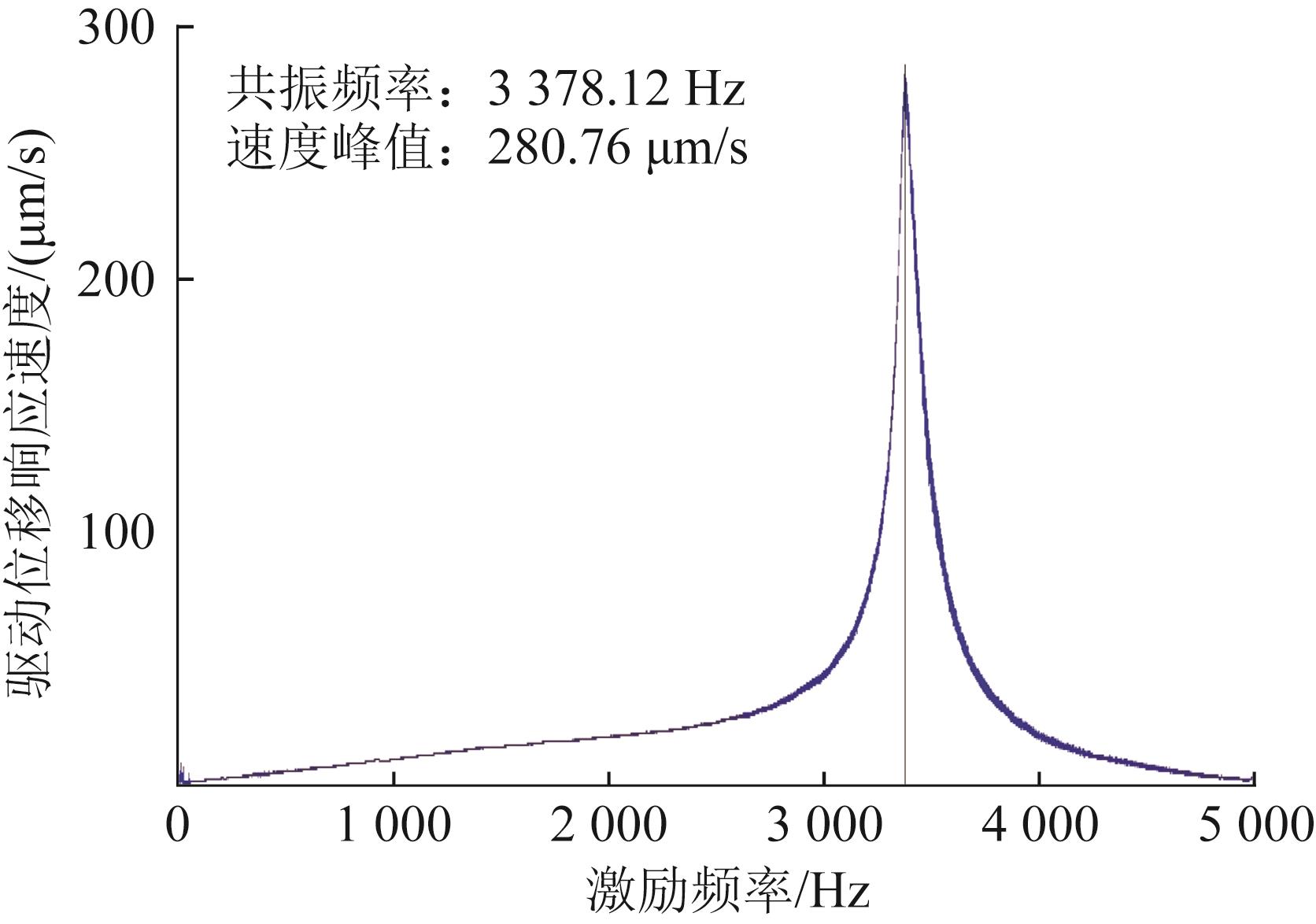

图12  压电片变形镜1号电极处的驱动位移响应速度
1 朱文越，王辉华，陈小威，等.高能激光大气传输评估的不确定性研究［J］.量子电子学报，2020，37（5）：524-533. doi：10.3969/j.issn.1007-5461.
ZHU W Y， WANG H H， CHEN X W， et al. Uncertainty analysis of evaluation of high power laser propagation in atmosphere［J］. Chinese Journal of Quantum Electronics， 2020， 37（5）： 524-533.
doi: 10.3969/j.issn.1007-5461.
2 侯瑞鹏，孟凡斌，杨凯，等.激光远场大气稳定传输的光场调控技术研究［J］.光电技术应用，2023，38（3）：22-29. doi：10.3969/j.issn.1673-1255.2023.03.004
HOU R P， MENG F B， YANG K， et al. Light field control technology for stable laser transmission in far field atmosphere［J］. Electro-Optic Technology Application， 2023， 38（3）： 22-29.
doi: 10.3969/j.issn.1673-1255.2023.03.004
3 王凯迪.大气湍流波前畸变的自适应光学校正技术研究［D］.北京：中国科学院大学，2021：1-2.
WANG K D. Research on correction technology of wavefront distortion from atmospheric turbulence by adaptive optics system［D］. Beijing： University of Chinese Academy of Sciences， 2021： 1-2.
4 DONG Y Z， ZOU K， LIANG R H， et al. Review of BiScO3-PbTiO3 piezoelectric materials for high temperature applications： fundamental， progress， and perspective［J］. Progress in Materials Science， 2023， 132： 101026.
5 郑炳金.PZT基叠层压电陶瓷制备及界面优化［D］.南京：南京航空航天大学，2017：29-43.
ZHENG B J. Fabrication of PZT-based multilayer piezoelectric ceramic and interface optimization［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2017： 29-43.
6 王德恩，胡东霞，代万俊，等.压电薄膜变形镜响应函数计算及参数优化［J］.强激光与粒子束，2011，23（5）：1255-1258. doi：10.3788/hplpb20112305.1255
WAND D E， HU D X， DAI W J， et al. Response function calculation and parameter optimization of piezoelectric film deformable mirror［J］. High Power Laser and Particle Beams， 2011， 23（5）： 1255-1258.
doi: 10.3788/hplpb20112305.1255
7 张晋弘，许晓慧，冯艳，等.MEMS压电变形镜的有限元分析与结构优化设计［J］.压电与声光，2010，32（2）：254-257. doi：10.3969/j.issn.1004-2474.2010.02.026
ZHANG J H， XU X H， FENG Y， et al. Finite element analysis and structural optimization design of MEMS piezoelectric deformable mirror［J］. Piezoelectricity & Acoustooptics， 2010， 32（2）： 254-257.
doi: 10.3969/j.issn.1004-2474.2010.02.026
8 朱衡.大口径高速压电倾斜镜结构设计与分析［D］.成都：中国科学院光电技术研究所，2009：1-73.
ZHU H. Structure design and analysis of large aperture fast piezo steering mirror［J］. Chengdu： Institute of Optics and Electronics， Chinese Academy of Sciences， 2009：1-73.
9 程罡.压电双晶片执行器及其在高旋飞行器姿态调控中的应用［D］.南京：南京航空航天大学，2019：18-37. doi：10.15892/j.cnki.djzdxb.2019.06.031
CHENG G. Piezoelectric bimorph actuator and its application in attitude control of high speed spinning projectile［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2019： 18-37.
doi: 10.15892/j.cnki.djzdxb.2019.06.031
10 吴伟彬，戴一帆，关朝亮，等.横向压电效应变形镜优化设计［J］.红外与激光工程，2016，45（8）：215-221. doi：10.3788/IRLA201645.0818003
WU W B， DAI Y F， GUAN C L， et al. Optimization design for transversal piezoelectric effect deformable mirror［J］. Infrared and Laser Engineering， 2016， 45（8）： 215-221.
doi: 10.3788/IRLA201645.0818003
11 王琴琴，周孟德，孙晨晋，等.压电叠堆作动器率相关迟滞非线性建模研究［J］.压电与声光，2022，44（6）：907-912. doi：10.11977/j.issn.1004-2474.2022.06.016
WANG Q Q， ZHOU M D， SUN C J， et al. Modeling on rate-dependent hysteresis nonlinear characteristics of piezoelectric stack actuators［J］. Piezoelectrics & Acoustooptics， 2022， 44（6）： 907-912.
doi: 10.11977/j.issn.1004-2474.2022.06.016
12 陈新东，郑立功，张学军.一种新型的变形镜促动器排布方式设计与分析［J］.中国激光，2011，38（）：s116007. doi：10.3788/cjl201138.s116007
CHEN X D， ZHENG L G， ZHANG X J. Design and analysis of a novel actuator topology of deformable mirrors［J］. Chinese Journal of Lasers， 2011， 38（Supp. 1）： s116007.
doi: 10.3788/cjl201138.s116007
13 WANG Y Q， LUO Z， ZHANG X P， et al. Topological design of compliant smart structures with embedded movable actuators［J］. Smart Materials and Structures， 2014， 23（4）： 045024.
14 刘虎.结构动力学拓扑优化关键问题研究［D］.西安：西北工业大学，2015：16-18. doi：10.17285/0869-7035.2016.24.1.100-115
LIU H. Research on key issues in topology optimization of dynamic structures［D］. Xi'an： Northwestern Polytechnical University， 2015： 16-18.
doi: 10.17285/0869-7035.2016.24.1.100-115
15 于晨阳.基于模态加速度法的振动谐响应修正研究与并行实现［D］.绵阳：中国工程物理研究院，2019：17-20.
YU C Y. Research on vibration harmonic response correction and parallel implementation based on modal acceleration method［D］. Mianyang： China Academy of Engineering Physics， 2019： 17-20.
16 马剑强，刘莹，陈俊杰，等.200单元硅基单压电变形镜的设计与测试［J］.光学精密工程，2014，22（8）：2047-2053. doi：10.3788/ope.20142208.2047
MA J Q， LIU Y， CHEN J J， et al. Design and performance testing of 200-element silicon unimorph deformable mirror［J］. Optics and Precision Engineering， 2014， 22（8）： 2047-2053.
doi: 10.3788/ope.20142208.2047
17 马剑强.压电厚膜驱动的变形镜技术研究［D］.合肥：中国科学技术大学，2012：29-39.
MA J Q. Piezoelectric deformable mirror for adaptive optics［D］. Hefei： University of Science and Technology of China， 2012： 29-39.
18 范兴明，马世伟，张鑫，等.基于ANSYS的压电陶瓷晶片PZT仿真分析［J］.压电与声光，2014，36（3）：416-420. doi：10.3969/j.issn.1004-2474.2014.03.031
FAN X M， MA S W， ZHANG X， et al. Simulation analysis of piezoelectric ceramic chip PZT based on ANSYS［J］. Piezoelectrics & Acoustooptics， 2016， 36（3）： 416-420.
doi: 10.3969/j.issn.1004-2474.2014.03.031
19 范占斌，戴一帆，宁禹，等.低阶像差校正的压电驱动变形镜测试与仿真优化［J］.国防科技大学学报，2018，40（4）：106-111. doi：10.11887/j.cn.201804017
FAN Z B， DAI Y F， NING Y， et al. Test and simulation optimizing of the unimorph deformable mirror for low-order aberration correction［J］. Journal of National University of Defense Technology， 2018， 40（4）： 106-111.
doi: 10.11887/j.cn.201804017
20 林旭东，刘欣悦，李洪文，等.变形镜及其驱动器的动态响应测试研究［J］.红外技术，2011，33（11）：659-662. doi：10.3969/j.issn.1001-8891.2011.11.009
LIN X D， LIU X Y， LI H W， et al. Research on dynamic response testing of deformable mirror and its driver［J］. Infrared Technology， 2011， 33（11）： 659-662.
doi: 10.3969/j.issn.1001-8891.2011.11.009
