工程设计学报  2023, Vol. 30 Issue (2): 262-270    DOI: 10.3785/j.issn.1006-754X.2023.00.028
基础零部件设计
可重构变刚度柔性驱动器的设计与性能分析
段韦婕1(),秦慧斌1(),刘荣1,李中一2,白绍平3
1.中北大学 机械工程学院，山西 太原 030051
2.北京航空航天大学 杭州创新研究院，浙江 杭州 310051
3.奥尔堡大学 材料与制造系，北日德兰 奥尔堡 ;9220
Design and performance analysis of reconfigurable variable stiffness compliant actuator
Weijie DUAN1(),Huibin QIN1(),Rong LIU1,Zhongyi LI2,Shaoping BAI3
1.School of Mechanical Engineering, North University of China, Taiyuan 030051, China
2.Hangzhou Innovation Institute, Beihang University, Hangzhou 310051, China
3.Department of Materials and Production, Aalborg University, Aalborg 9220, Denmark
 全文: PDF(4434 KB)   HTML
摘要：

柔性驱动器因其固有的柔顺特性，能够实现机器人与人之间的安全交互，且具有较强的环境适应能力。为满足外骨骼机器人对关节柔性及变刚度特性的要求，设计了一种具有可重构性的变刚度柔性驱动器，可通过改变弹性元件的几何参数、材料和数量来实现重构，通过径向调节预紧力来实现可调范围内的变刚度。首先，运用零长度机架四杆机构的传动原理，建立了变刚度柔性驱动器的刚度数学模型，分析了柔性分支数和弹性元件刚度、预紧力对驱动器输出扭矩和刚度的影响规律。然后，建立了驱动器的ADAMS虚拟样机模型，并开展静力学性能仿真分析，验证了刚度数学模型的正确性。最后，建立了驱动器的动力学模型，通过Laplace变换得到了动力学系统的传递函数。频率特性分析结果表明，该柔性驱动器的稳定性良好。所设计的柔性驱动器体积小且质量小，能够在可穿戴外骨骼机器人驱动机构中应用。研究结果为机器人柔性驱动关节的设计提供了理论和技术参考。
关键词： 柔性驱动器;  可重构;  变刚度;  动力学模型
Abstract:

Compliant actuators can achieve safe interaction between robots and humans due to their inherent flexibility, and have strong environmental adaptability. To meet the requirements of exoskeleton robots for joint flexibility and variable stiffness characteristics, a reconfigurable variable stiffness compliant actuator was designed, which could achieve reconstruction by changing the geometric parameters, materials and quantity of elastic components, and achieve variable stiffness within an adjustable range by adjusting the radial preload. Firstly, based on the transmission principle of a zero-length frame four-bar mechanism, a stiffness mathematical model of the variable stiffness compliant actuator was established, and the influence of the number of flexible branches and the stiffness and preload of elastic components on the output torque and stiffness of the actuator was analyzed. Then, an ADAMS virtual prototype model of the actuator was established, and the statics performance simulation analysis was carried out to verify the correctness of the stiffness mathematical model. Finally, the dynamics model of the actuator was established and the transfer function of the dynamics system was obtained through Laplace transform. The frequency characteristics analysis results indicated that the stability of the compliant actuator was good. The designed compliant actuator had a small volume and small mass, which could be applied in the driving mechanism of wearable exoskeleton robots. The research results provide theoretical and technical references for the design of compliant driving joints in robots.
Key words: compliant actuator    reconfigurable    variable stiffness    dynamics model
收稿日期: 2022-09-23 出版日期: 2023-05-06
CLC:  TH 122
基金资助: 国家留学基金委资助项目(201908140056);山西省研究生教育创新项目(2022Y603)
通讯作者: 秦慧斌     E-mail: dwjttt@163.com;qhbsss@163.com
作者简介: 段韦婕（1998—），女，山西长治人，硕士生，从事外骨骼机器人柔性驱动关节研究，E-mail: dwjttt@163.com，https://orcid.org/0009-0009-0288-2610
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
段韦婕
秦慧斌
刘荣
李中一
白绍平

引用本文:

段韦婕,秦慧斌,刘荣,李中一,白绍平. 可重构变刚度柔性驱动器的设计与性能分析[J]. 工程设计学报, 2023, 30(2): 262-270.

Weijie DUAN,Huibin QIN,Rong LIU,Zhongyi LI,Shaoping BAI. Design and performance analysis of reconfigurable variable stiffness compliant actuator[J]. Chinese Journal of Engineering Design, 2023, 30(2): 262-270.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.028    或    https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I2/262

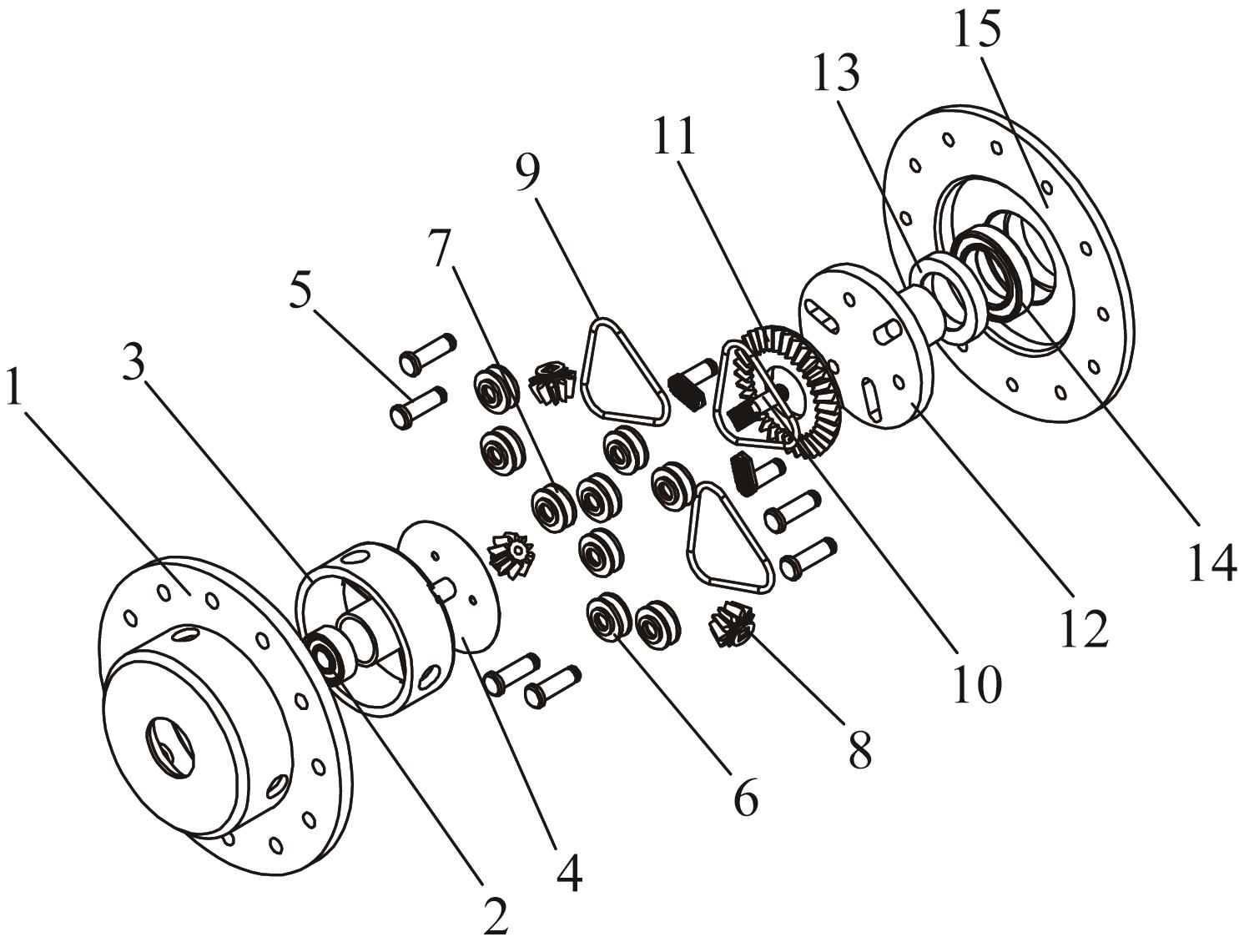

图1  变刚度柔性驱动器爆炸视图1—输入法兰外壳； 2—输入轴轴承； 3—径向调节外壳； 4—盖体； 5—滑轮轴； 6—滑轮； 7—径向调节滑轮； 8—径向调节锥齿轮； 9—弹性元件； 10—径向调节滑块； 11—径向调节伞齿轮； 12—输出轴； 13—轴套； 14—输出轴轴承； 15—输入法兰。

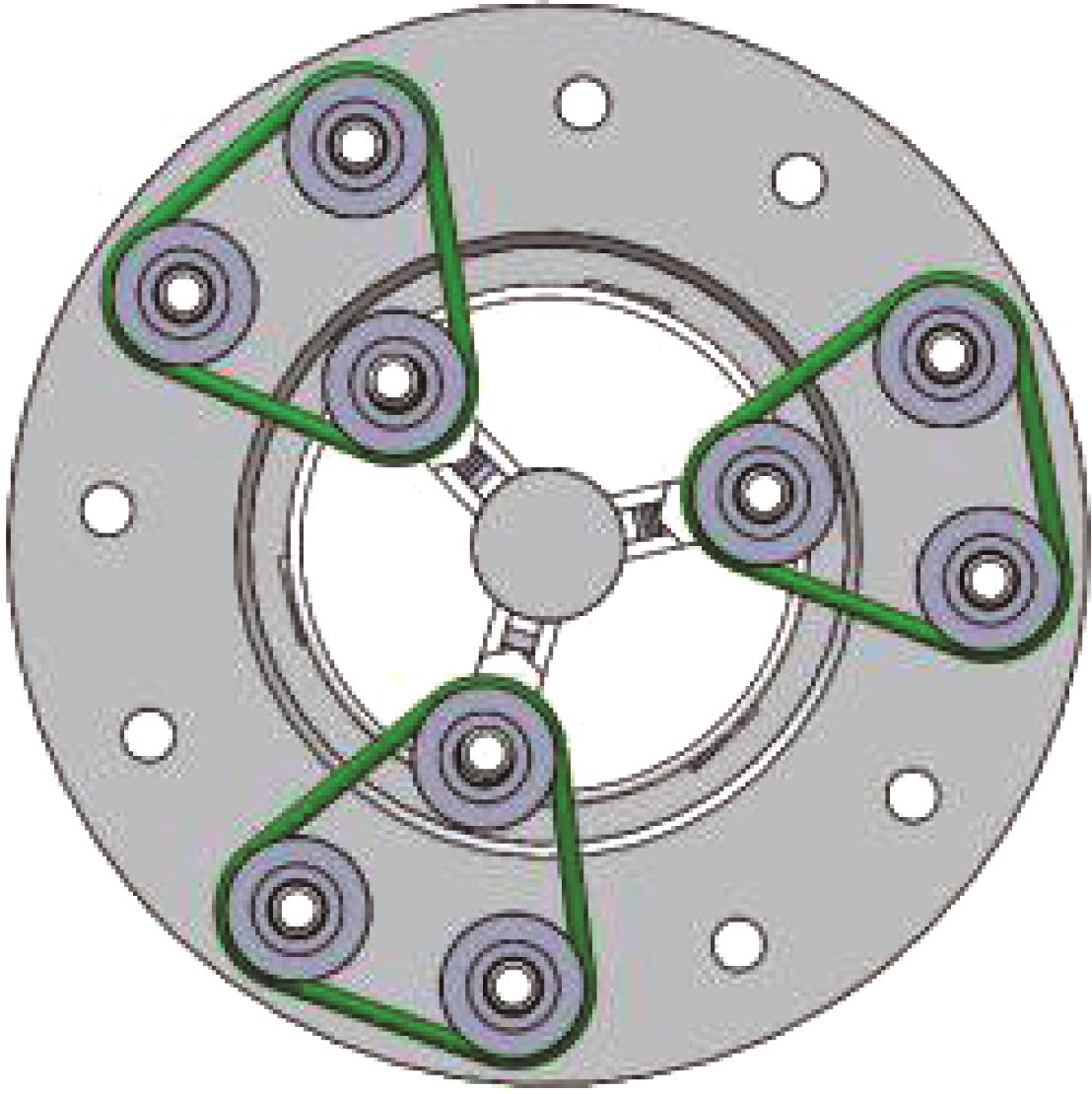

图2  变刚度柔性驱动器内部视图

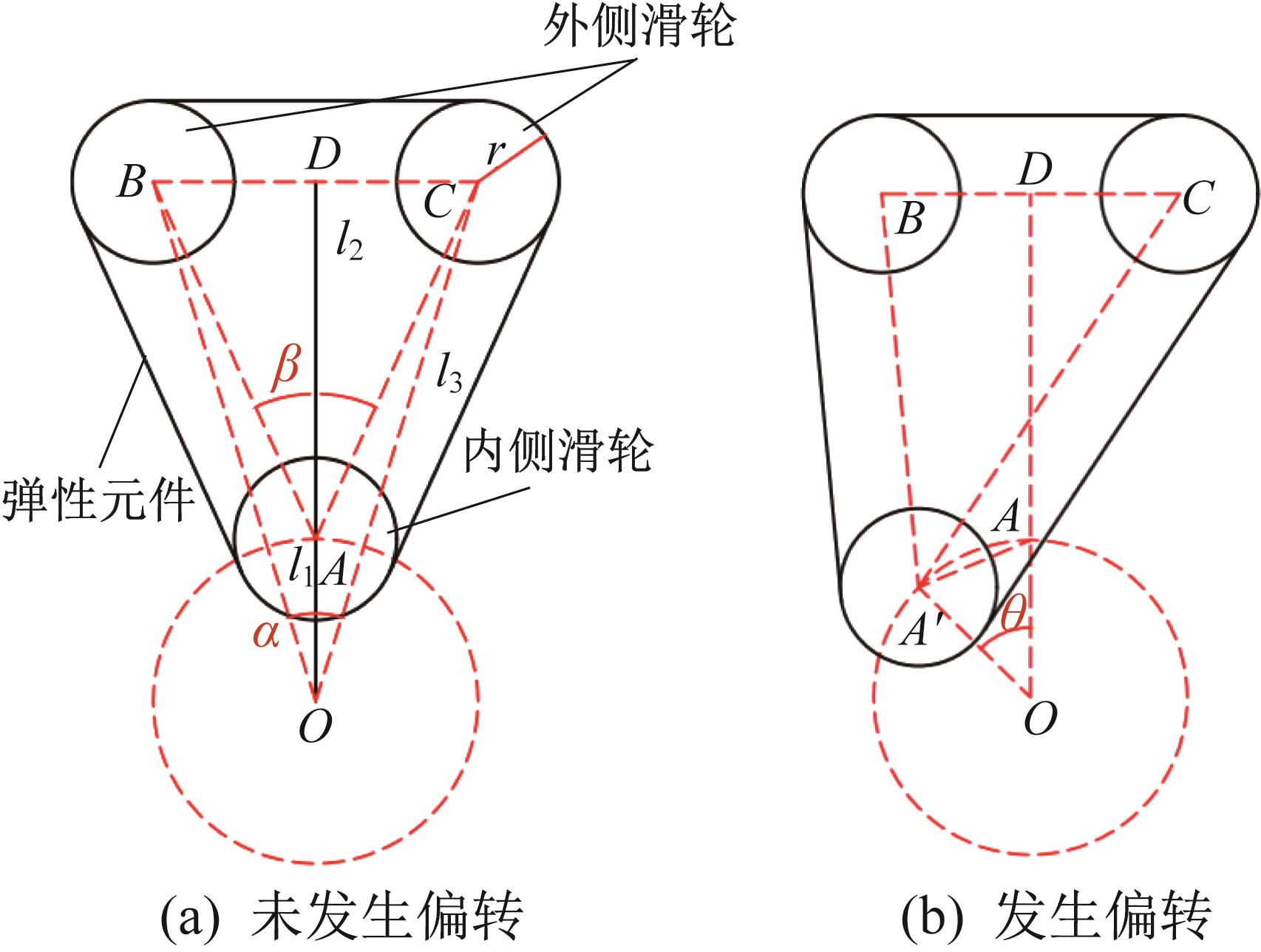

图3  单个柔性分支的变刚度原理
图4  预紧力径向调节原理
参数数值
l0/mm80
l1/mm10~20
l3/mm34
ke/(N/mm)2.0
N3
θ/rad-1~1
表1  变刚度柔性驱动器的结构参数

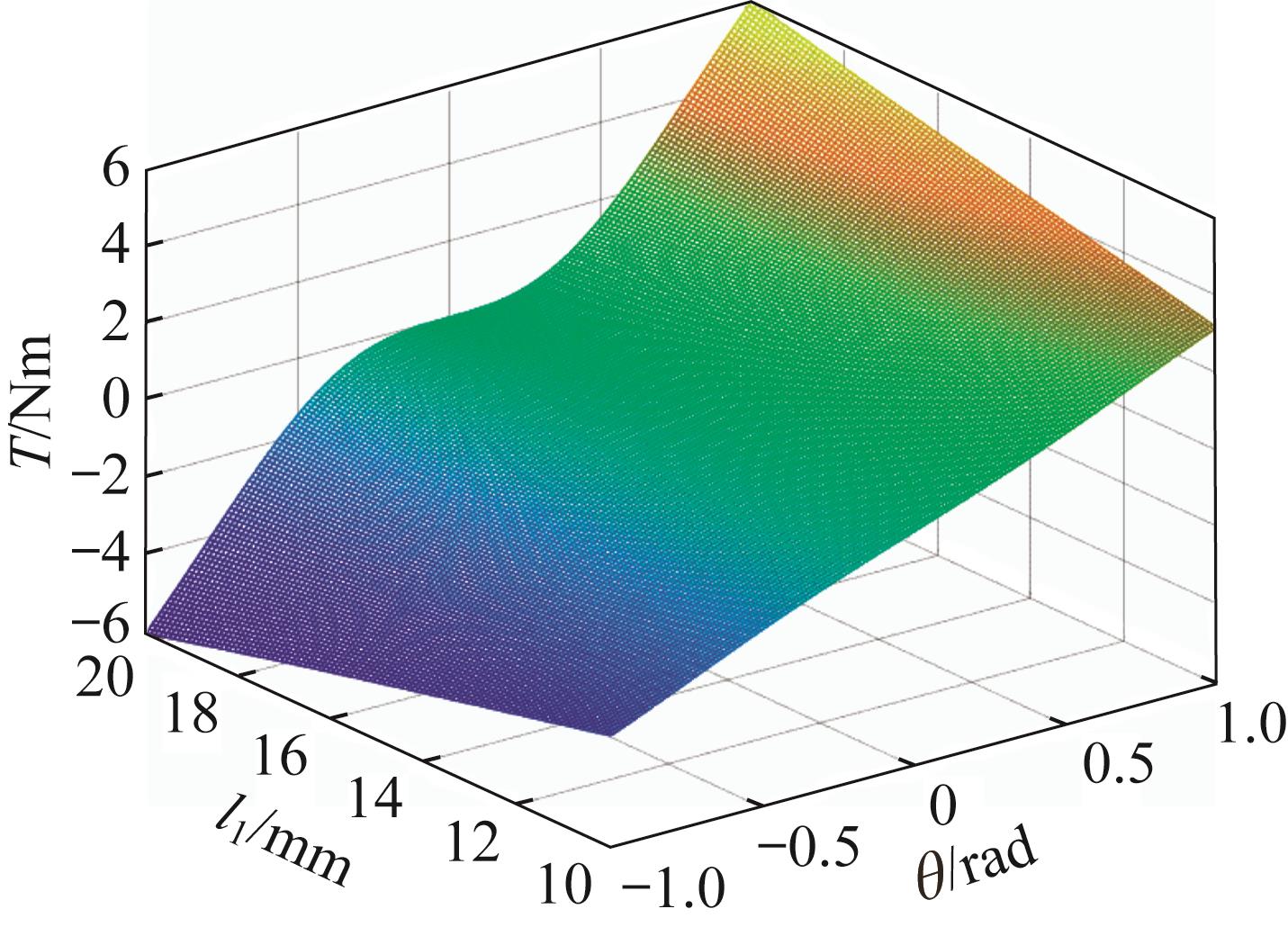

图5  变刚度柔性驱动器输出扭矩随偏转角度及预紧力的变化情况

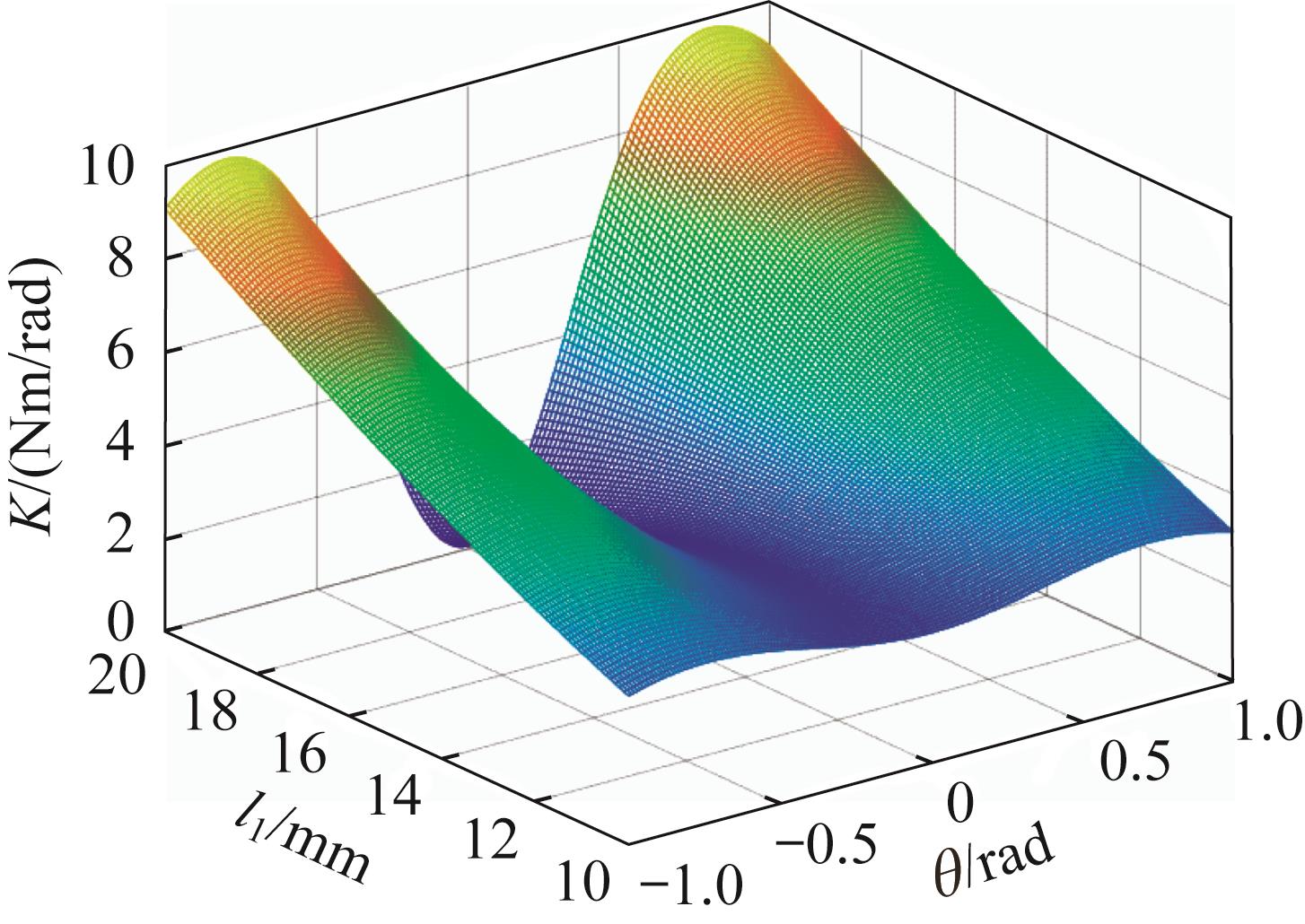

图6  变刚度柔性驱动器刚度随偏转角度及预紧力的变化情况
图7  变刚度柔性驱动器弹性势能随偏转角度及预紧力的变化情况
参数数值
直径/mm2
密度/(kg/mm3)1.0×10-6
弹性模量/(N/mm2)50.955
刚度比1
初始载荷/N7.5
阻尼比0.02
表2  ADAMS软件中弹性元件的参数设定

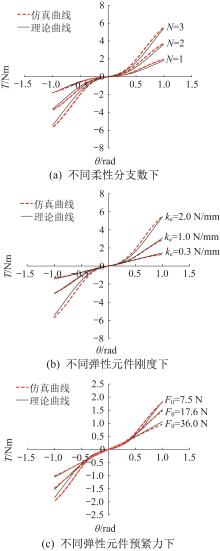

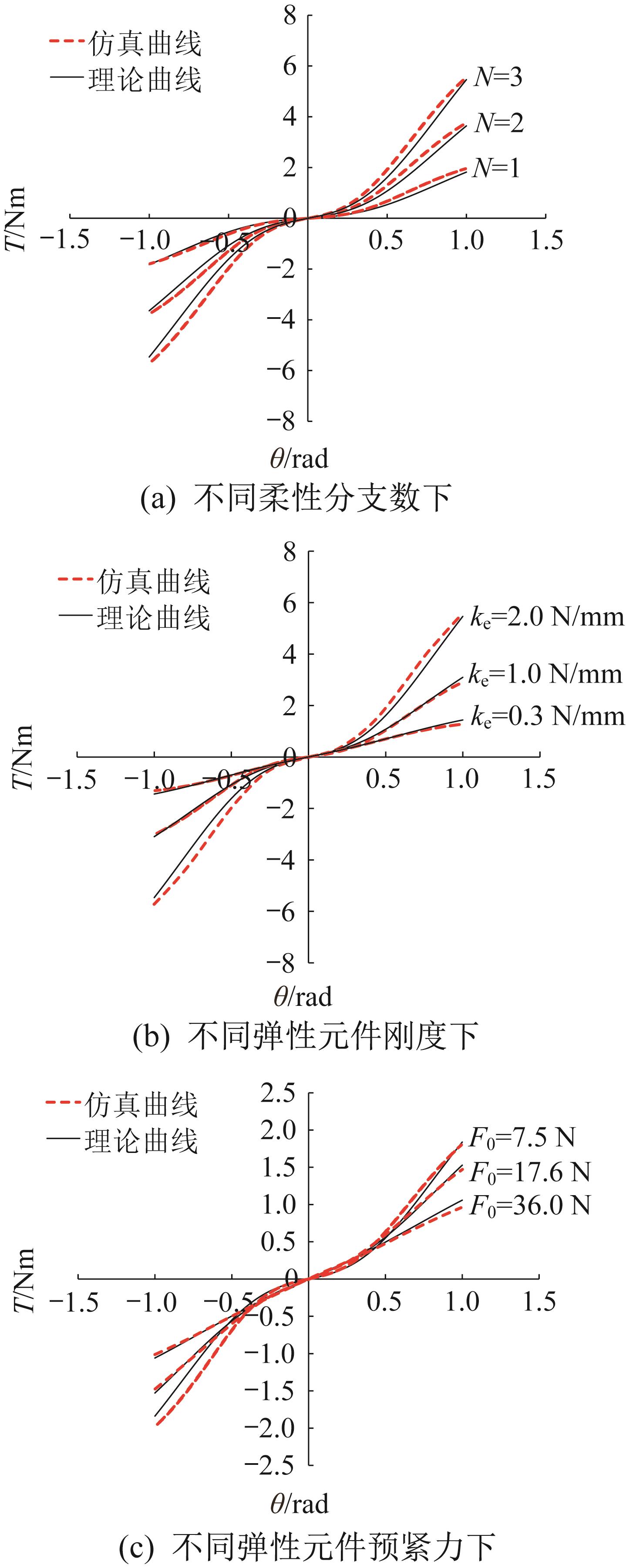

图8  变刚度柔性驱动器输出扭矩随偏转角度的变化曲线对比

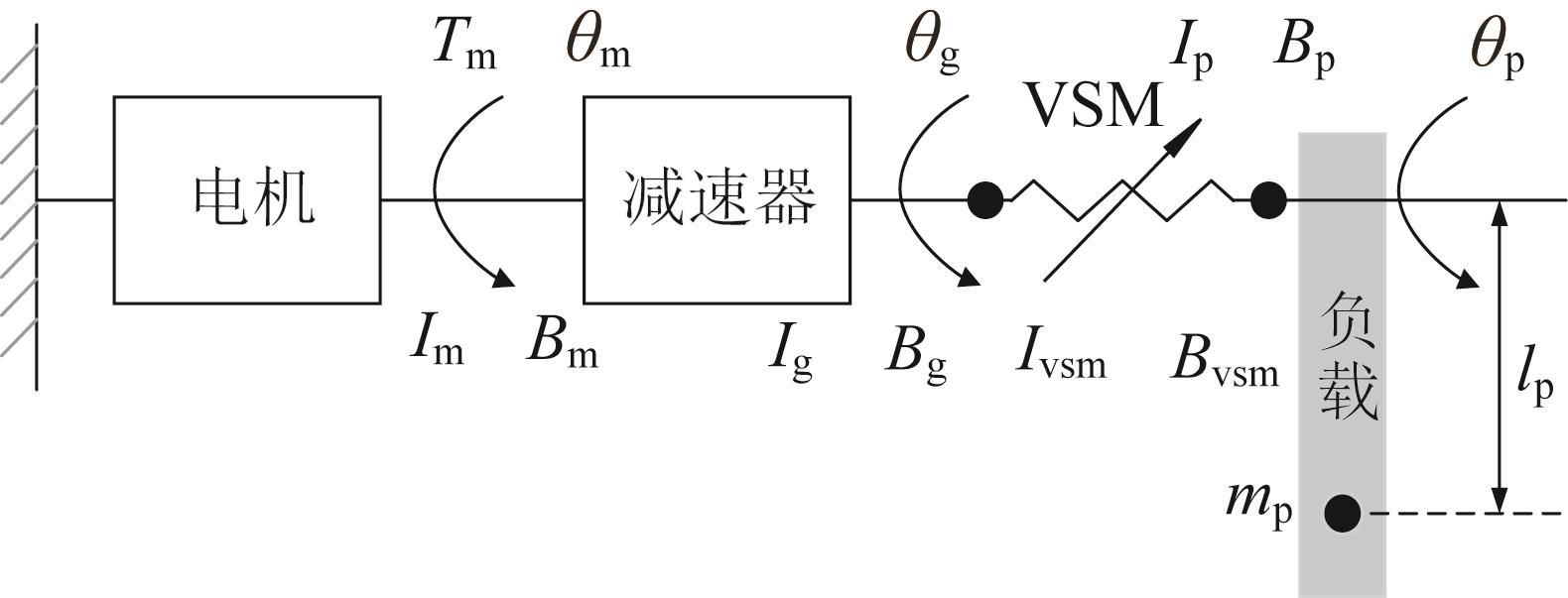

图9  变刚度柔性驱动器的动力学模型
参数数值
负载等效转动惯量Ip/(kg·m2)1.784×10-3
电机等效转动惯量Im/(kg·m2)1.1×10-7
减速器等效转动惯量Ig/(kg·m2)6×10-8
VSM等效转动惯量Ivsm/(kg·m2)3×10-5
负载阻尼系数Bp/(Nms/rad)—
电机阻尼系数Bm/(Nms/rad)3.96×10-6
VSM阻尼系数Bvsm/(Nms/rad)0.02
负载质量mp/kg0.080 43
电机输出力矩Tm/Nm—
VSM输出扭矩Tp/Nm—
负载连杆长度lp/m0.062 26
减速器传动比i1∶63
减速器效率η0.7
表3  变刚度柔性驱动器的动力学参数
平均刚度Ka/（Nm/rad）特征方程的根
2-5.605±33.432j
5-5.605±52.908j
10-5.605±74.846j
表4  变刚度柔性驱动器动力学系统传递函数的极点

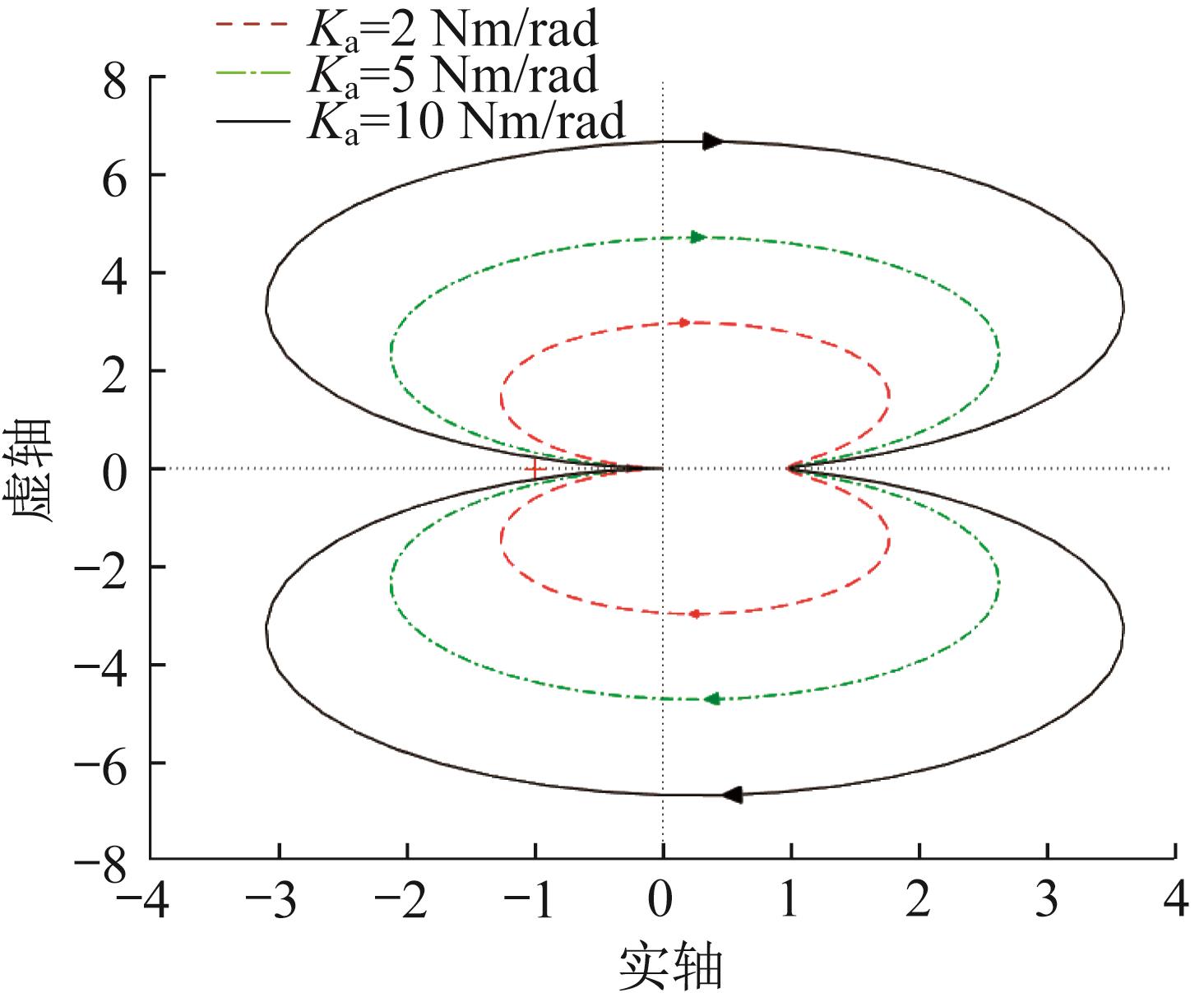

图10  变刚度柔性驱动器动力学系统的Nyquist图

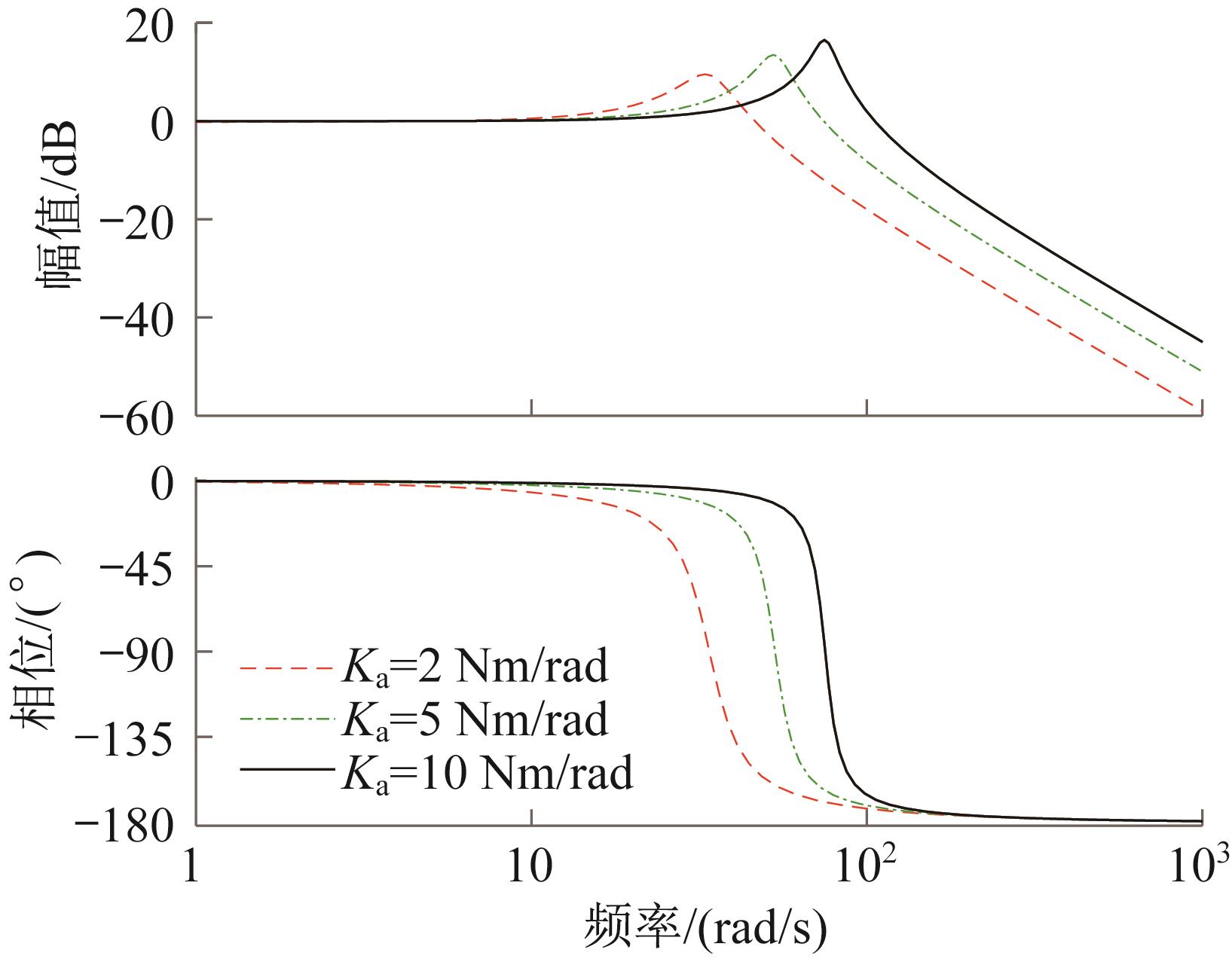

图11  变刚度柔性驱动器动力学系统的Bode图

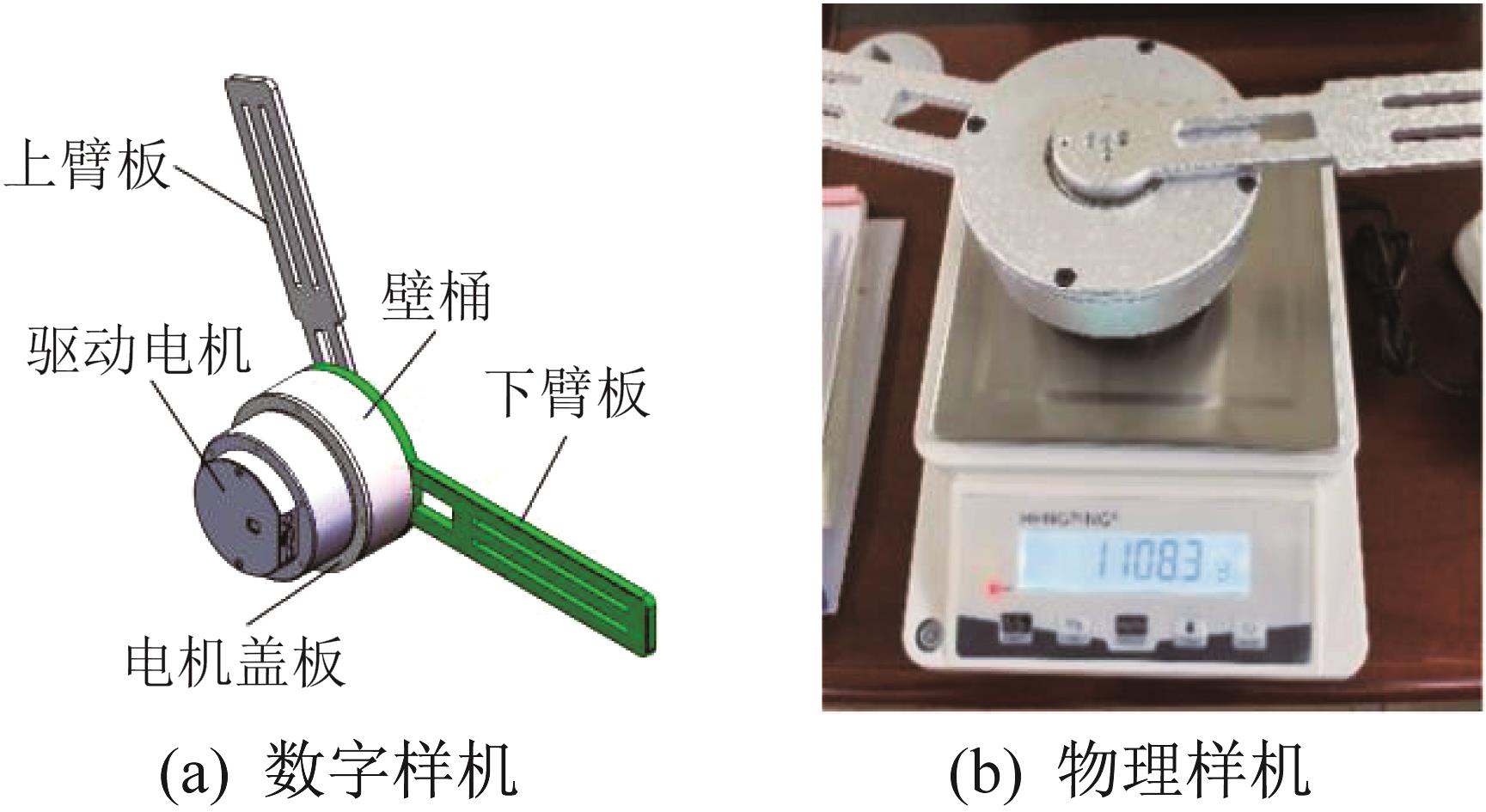

图12  可穿戴柔性驱动肘关节的数字样机和物理样机
图13  柔性驱动肘关节穿戴试验现场
