小型陆空变形两栖机器人的设计与分析

doi:10.3785/j.issn.1006-754X.2023.00.043

工程设计学报

2023, Vol. 30

Issue (3): 325-333 DOI: 10.3785/j.issn.1006-754X.2023.00.043

机器人与机构设计

小型陆空变形两栖机器人的设计与分析

杨展¹(

),李其朋¹(

),唐威²(

),秦可成²,陈岁繁¹,王铠迪¹,刘阳³,邹俊²

^1.浙江科技学院机械与能源工程学院，浙江杭州 310023
^2.浙江大学流体动力与机电系统国家重点实验室，浙江杭州 310027
^3.安徽理工大学机械工程学院，安徽淮南 232001

Design and analysis of small land-air deformable amphibious robot

Zhan YANG¹(

),Qipeng LI¹(

),Wei TANG²(

),Kecheng QIN²,Suifan CHEN¹,Kaidi WANG¹,Yang LIU³,Jun ZOU²

^1.School of Mechanical and Energy Engineering, Zhejiang University of Science and Technology, Hangzhou 310023, China
^2.State Key Laboratory of Fluid Power and Mechatronic Systems, Zhejiang University, Hangzhou 310027, China
^3.School of Mechanical Engineering, Anhui University of Science and Technology, Huainan 232001, China

全文: PDF(3333 KB) HTML

摘要：

多功能小型机器人具有广阔的应用前景。为满足不同的作业需求，设计了一种小型陆空变形两栖机器人，其既可以实现高效的地面移动，又能通过升空飞行来避开障碍物。该机器人采用双模式设计，地面模式采用两轮驱动的运动设计，飞行模式采用四旋翼飞行设计，2种模式的切换通过机器人倾转机构的支撑、伸展来实现。为了验证机器人的运动性能，首先采用SolidWorks软件建立了机器人整机模型，并对机器人进行运动学建模，推导得到了机器人模式切换过程的运动学方程。然后，对机器人舵机输出进行MATLAB仿真和开展机器人物理样机模式切换实验，得到的输出扭矩仿真结果与实测结果基本一致，其范围为0~250 $N · c m$ 。最后，利用机器人物理样机开展地面移动和空中飞行测试，并对其运动过程进行分析，以验证机器人陆空运动及模式切换的稳定性。研究结果验证了所设计机器人的有效性，且其具有较长的续航时间，可为陆空两栖机器人的设计提供参考。

关键词： 两栖机器人; 两轮驱动; 运动学建模; 稳定性

Abstract:

Multi-functional small robots have broad application prospects. To meet different operational requirements, a small land-air deformable amphibious robot was designed, which could achieve efficient ground movement and avoid obstacles through takeoff flight. The robot adopted a dual-mode design, in which the ground mode adopted a two-wheel drive motion design, and the airplane mode adopted a four-rotor flight design. The switching between the two modes was realized through the support and extension of the robot tilting mechanism. In order to verify the motion performance of the robot, the whole robot model was established by SolidWorks software, the kinematics modeling for the robot was carried out, and the kinematics equation of the robot mode switching process was derived. Then, the robot servo output was simulated by MATLAB and the robot prototype mode switching experiment was carried out. The simulation results of the output torque were basically consistent with the measured results, with a range of 0-250 N·cm. Finally, the robot prototype was used to conduct ground movement and air flight tests, and its motion process was analyzed to verify the stability of the land-air motion and mode switching of the robot. The research results verify the effectiveness of the designed robot, and it has a long endurance, which can provide a reference for the design of land-air amphibious robots.

Key words: amphibious robot two-wheel drive kinematics modeling stability

收稿日期: 2023-02-08 出版日期: 2023-07-06

CLC:

TH 122

基金资助: 全国博士后创新人才支持计划项目(BX20220267);浙江省科技厅领雁项目(2022C04022)

通讯作者: 李其朋,唐威 E-mail: 402997860@qq.com;liqipeng@zust.edu.cn;weitang@zju.edu.cn

作者简介: 杨展（1996—），男，浙江宁波人，硕士生，从事无人机设计与应用研究，E-mail: 402997860@qq.com

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	杨展
	李其朋
	唐威
	秦可成
	陈岁繁
	王铠迪
	刘阳
	邹俊

引用本文:

杨展,李其朋,唐威,秦可成,陈岁繁,王铠迪,刘阳,邹俊. 小型陆空变形两栖机器人的设计与分析[J]. 工程设计学报, 2023, 30(3): 325-333.

Zhan YANG,Qipeng LI,Wei TANG,Kecheng QIN,Suifan CHEN,Kaidi WANG,Yang LIU,Jun ZOU. Design and analysis of small land-air deformable amphibious robot[J]. Chinese Journal of Engineering Design, 2023, 30(3): 325-333.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.043 或 https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I3/325

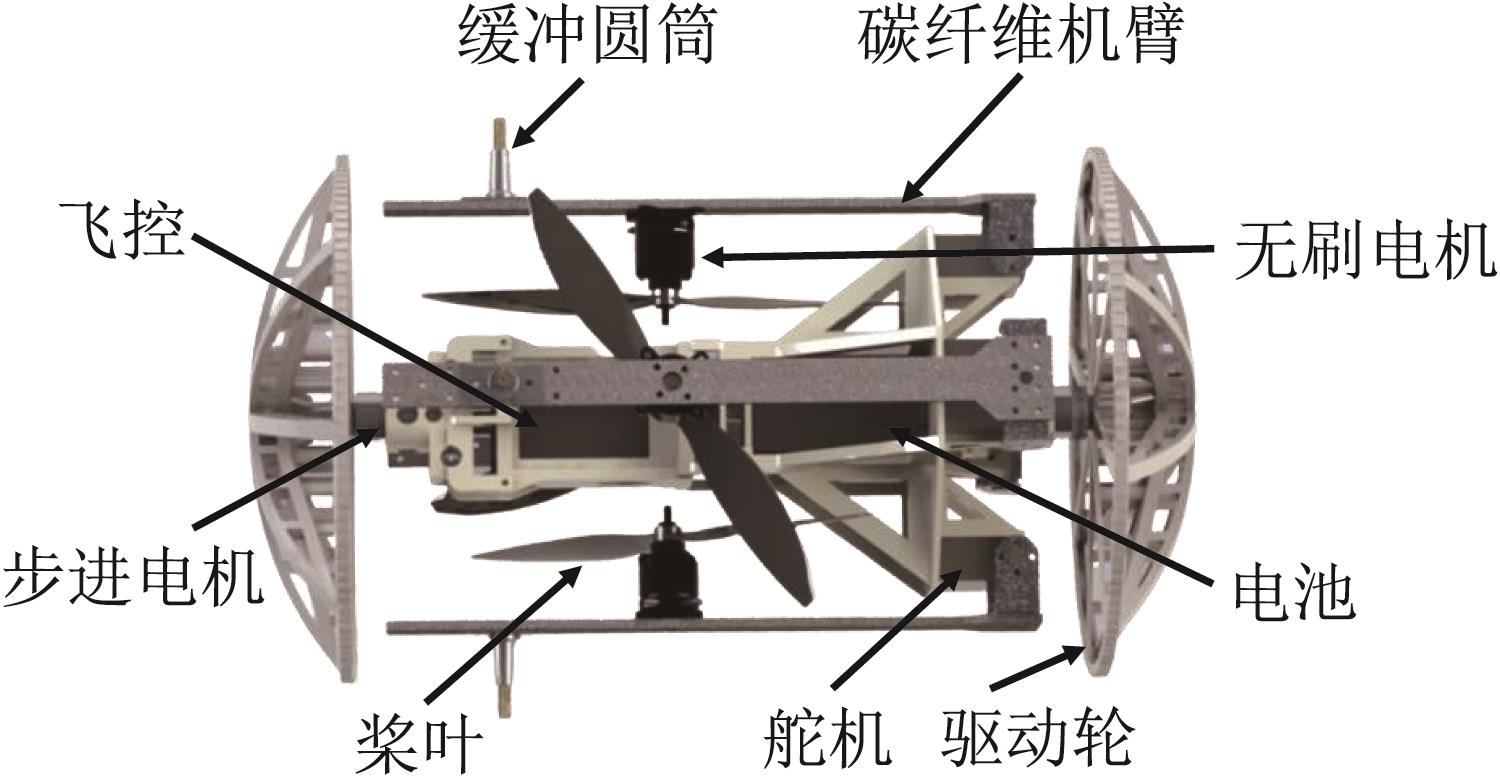

图1 小型陆空变形两栖机器人整体结构

图2 小型陆空变形两栖机器人物理样机

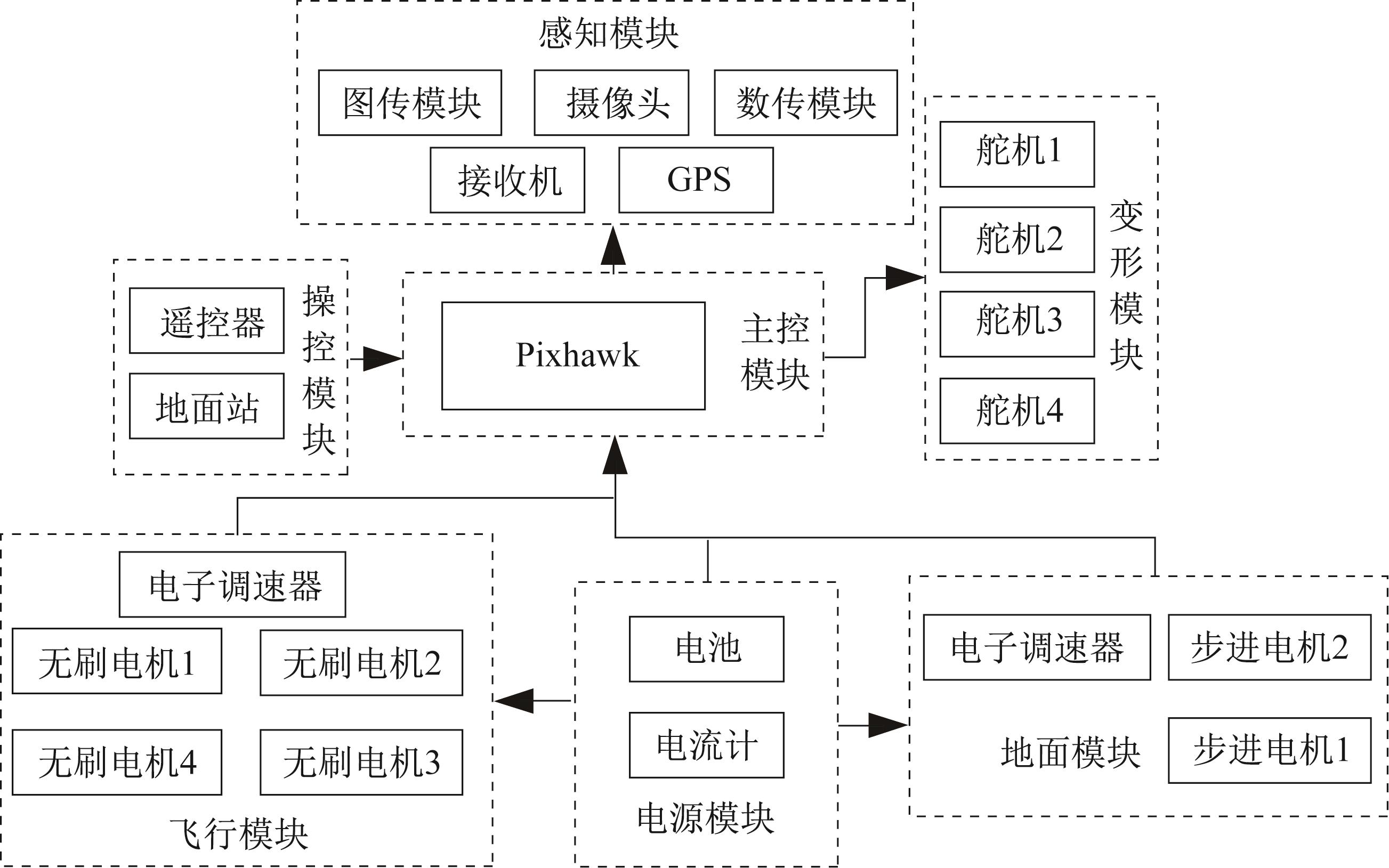

图3 小型陆空变形两栖机器人控制系统模块

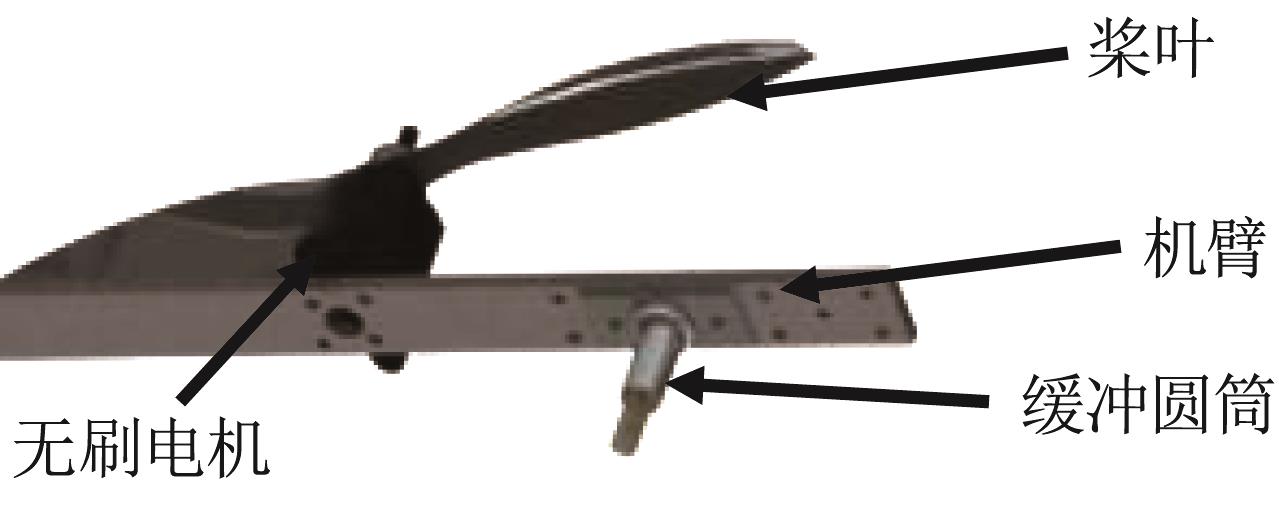

图4 机臂三维模型

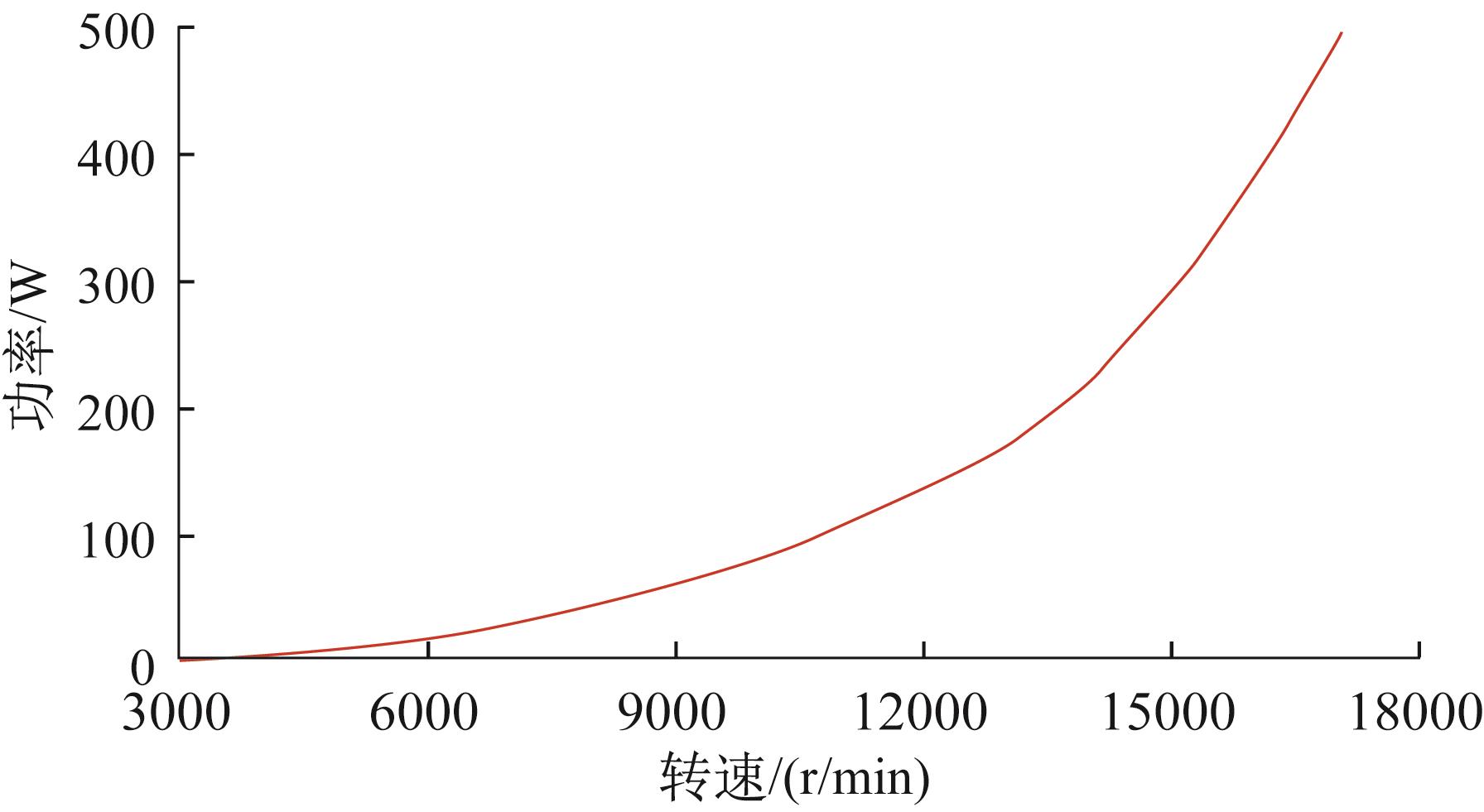

图5 桨叶功率与转速的关系曲线

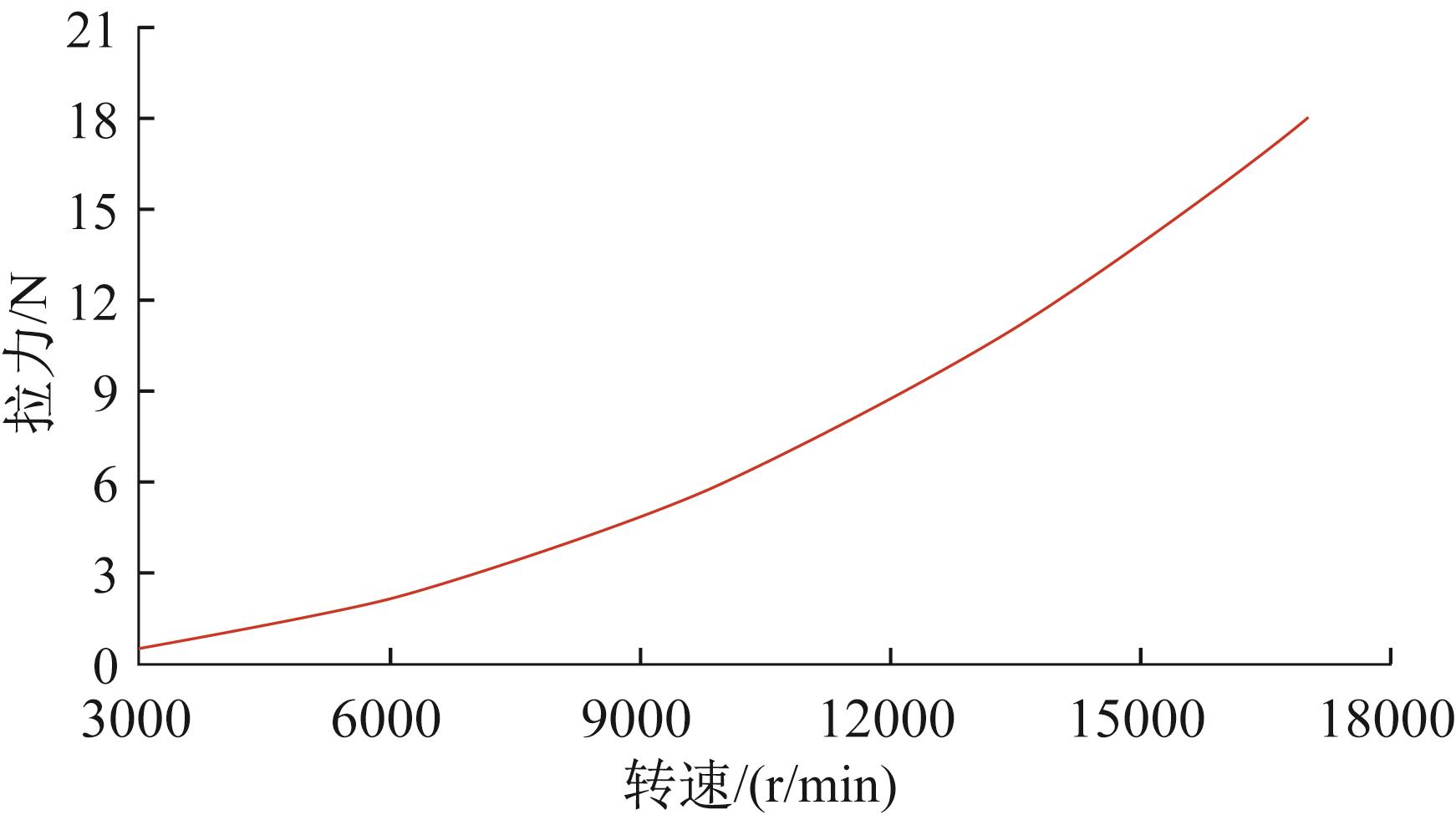

图6 桨叶拉力与转速的关系曲线

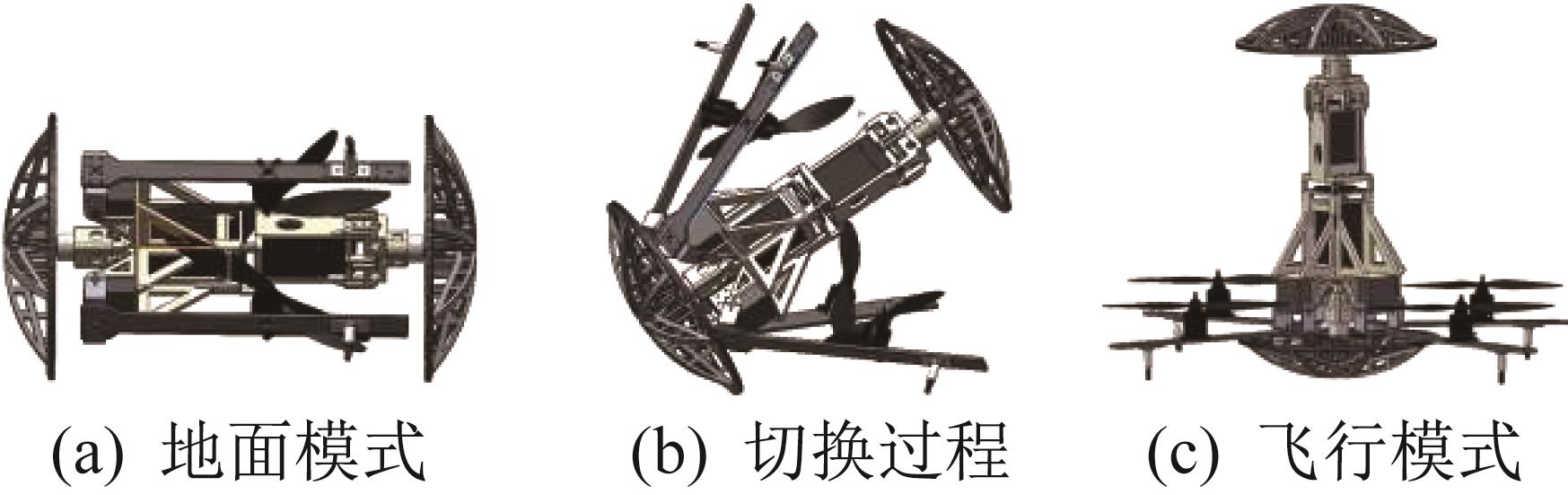

图7 机器人正模式切换过程

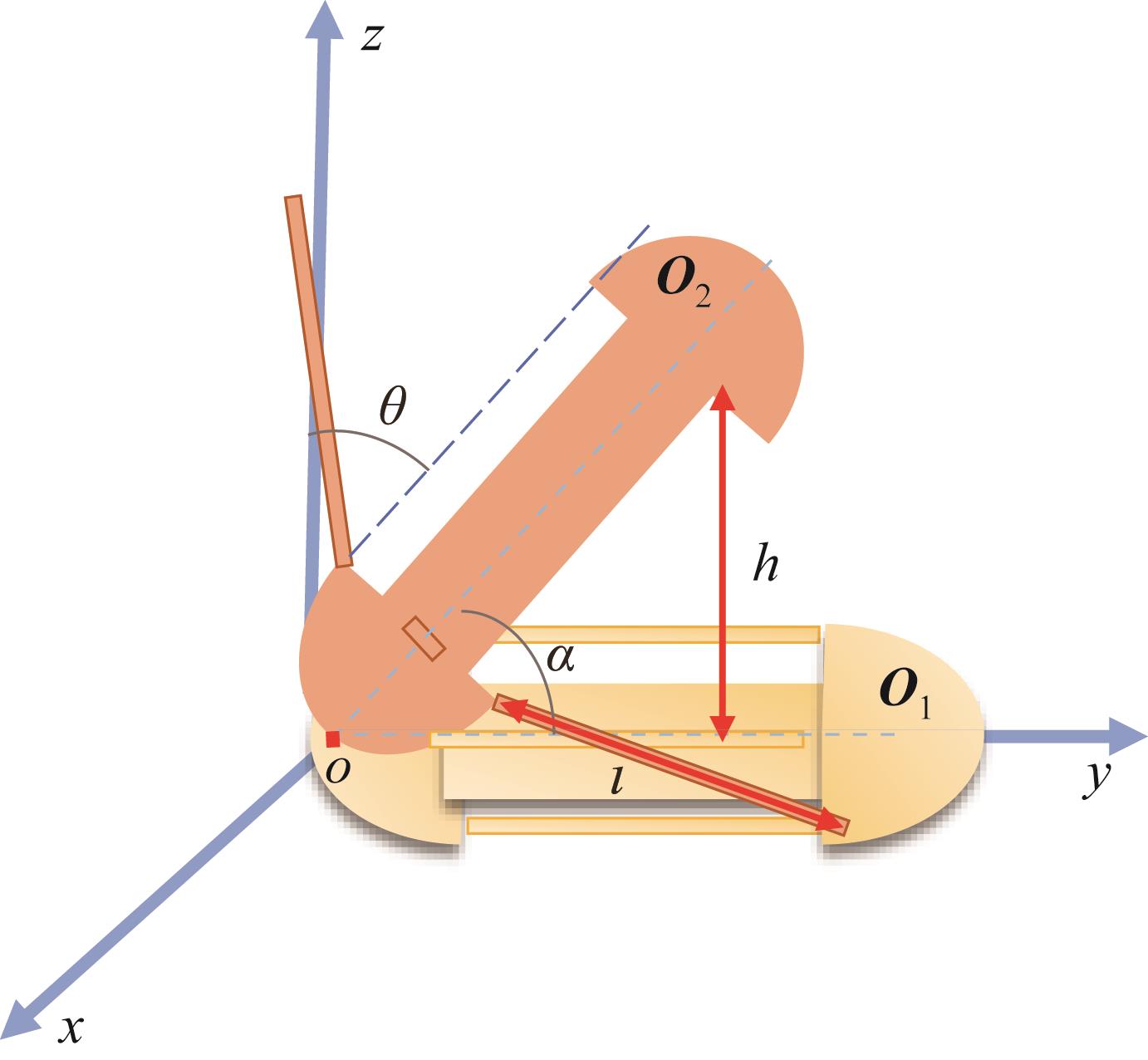

图8 机器人正模式切换的三维运动学模型

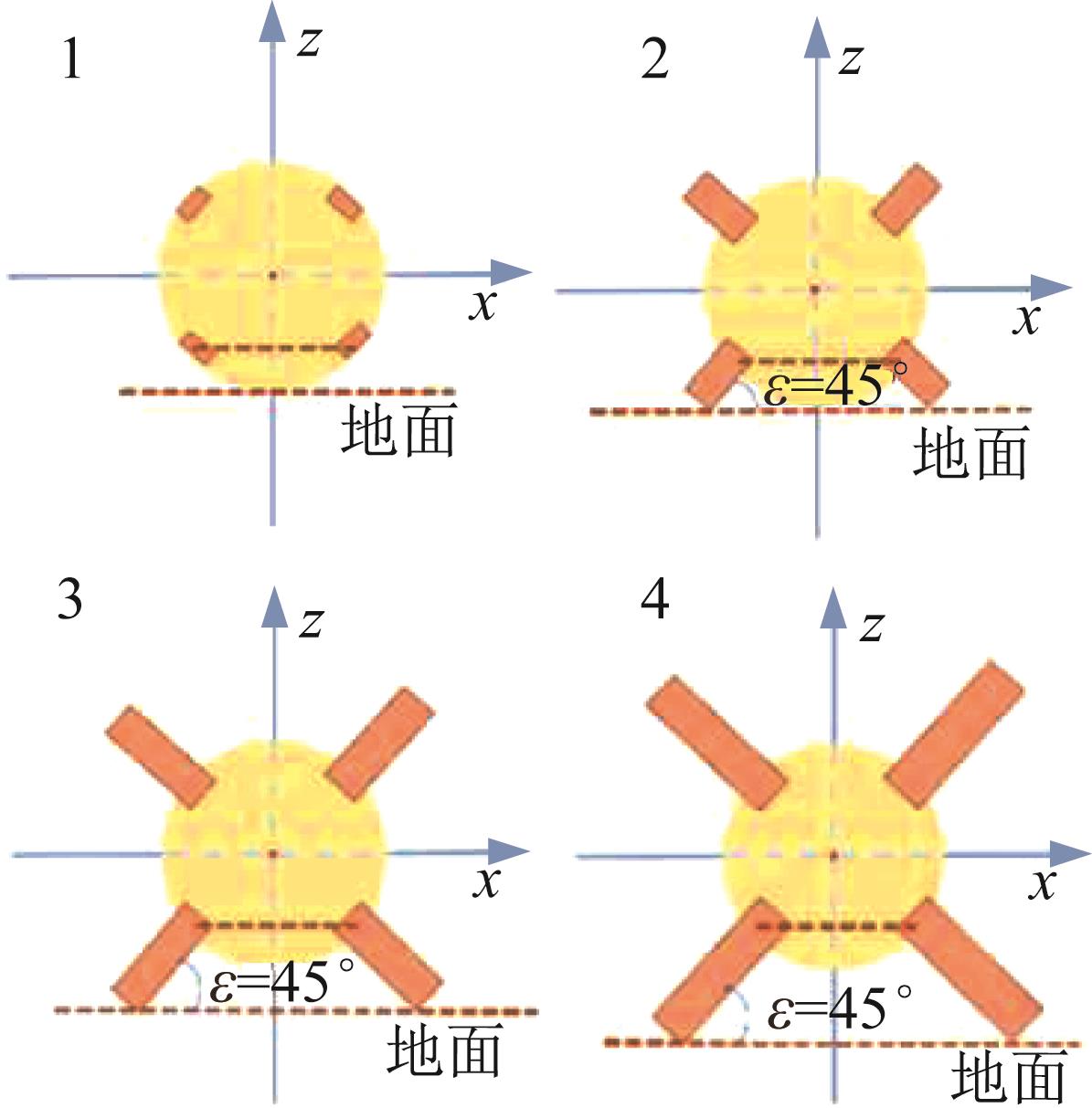

图9 右驱动轮视图下机器人的正模式切换过程

表1 机器人物理样机的尺寸及性能参数

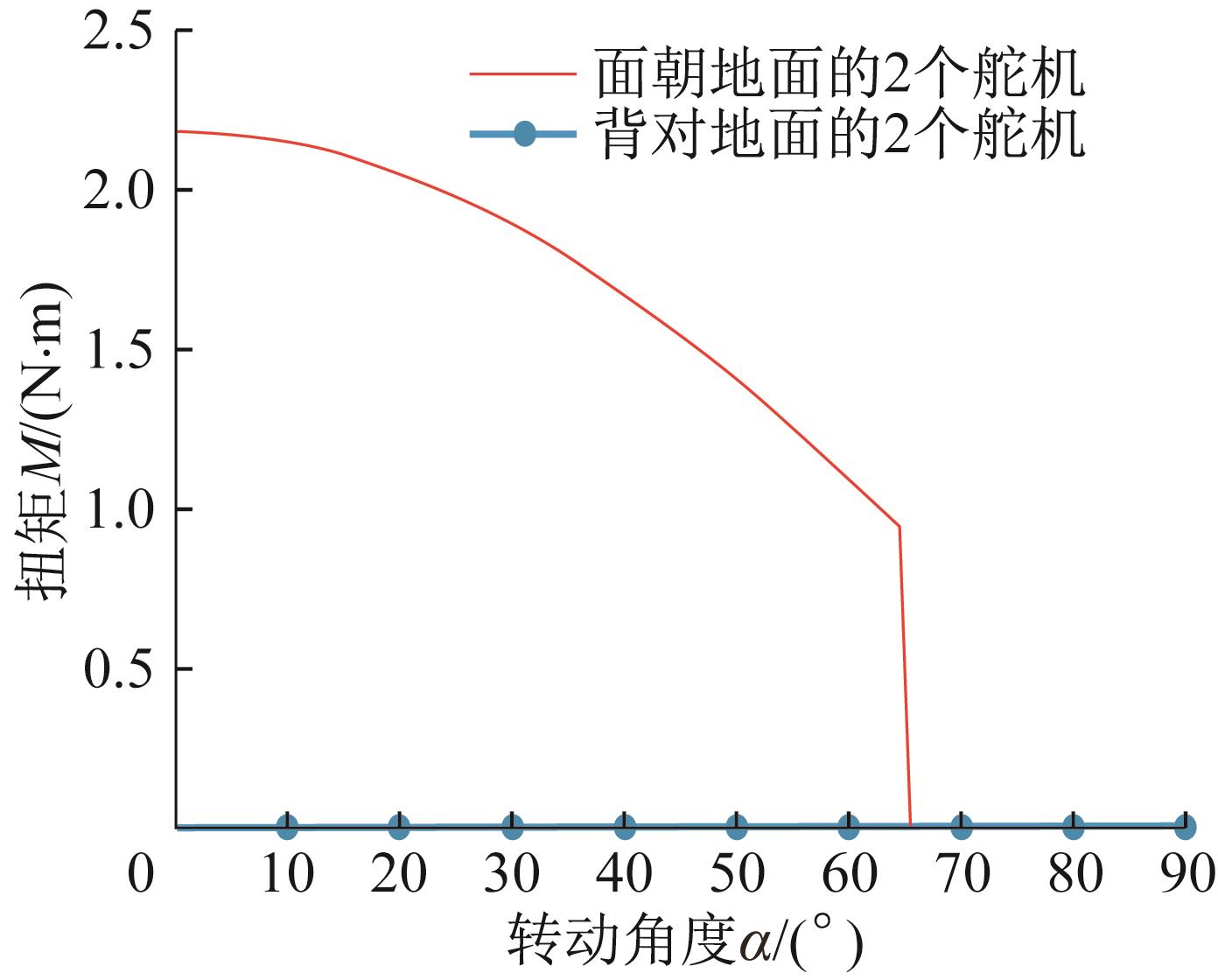

图10 正模式切换过程中舵机扭矩输出仿真曲线

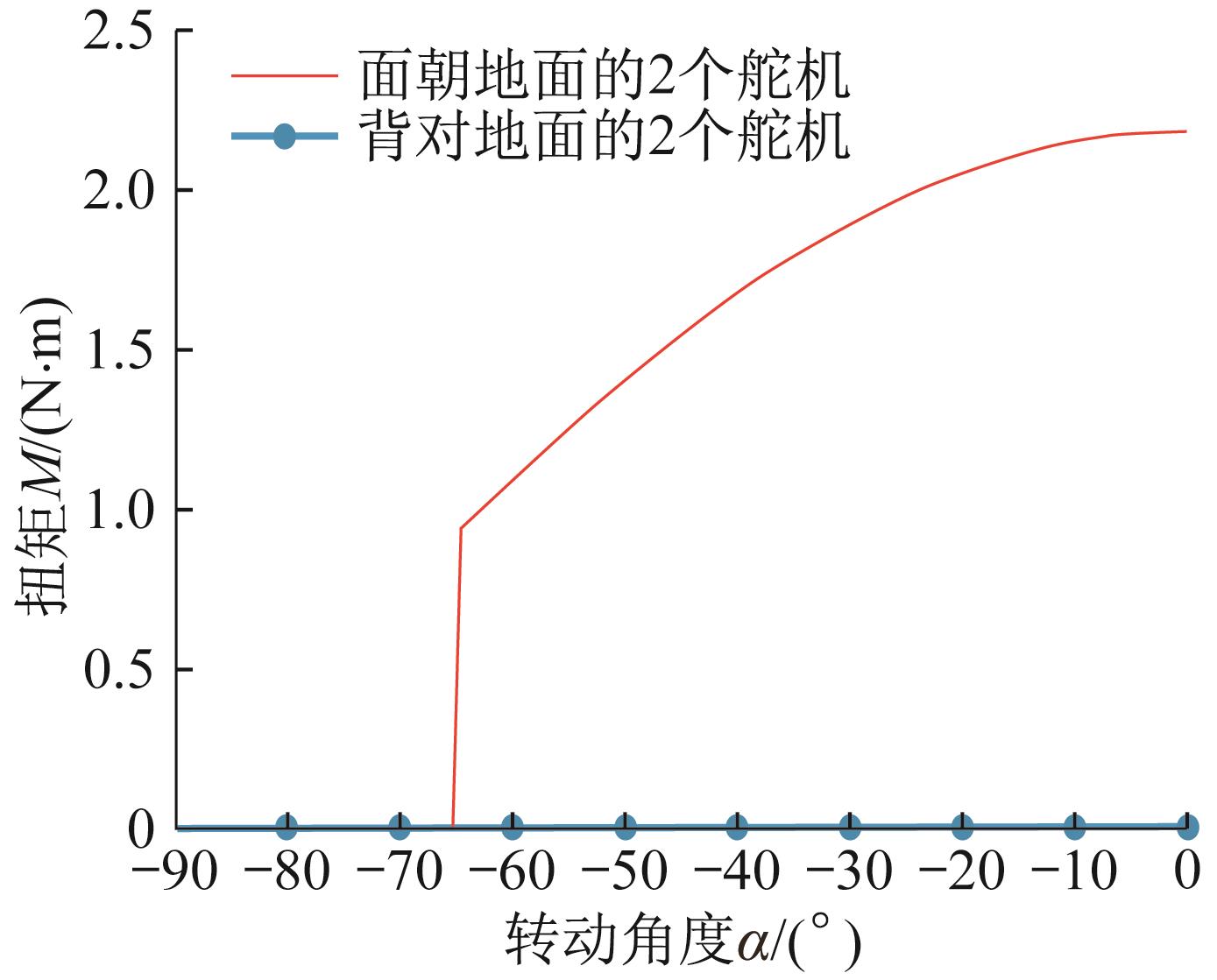

图11 逆模式切换过程中舵机扭矩输出仿真结果

图12 正模式切换过程中舵机的拉力变化情况

图13 逆模式切换过程中舵机的拉力变化情况

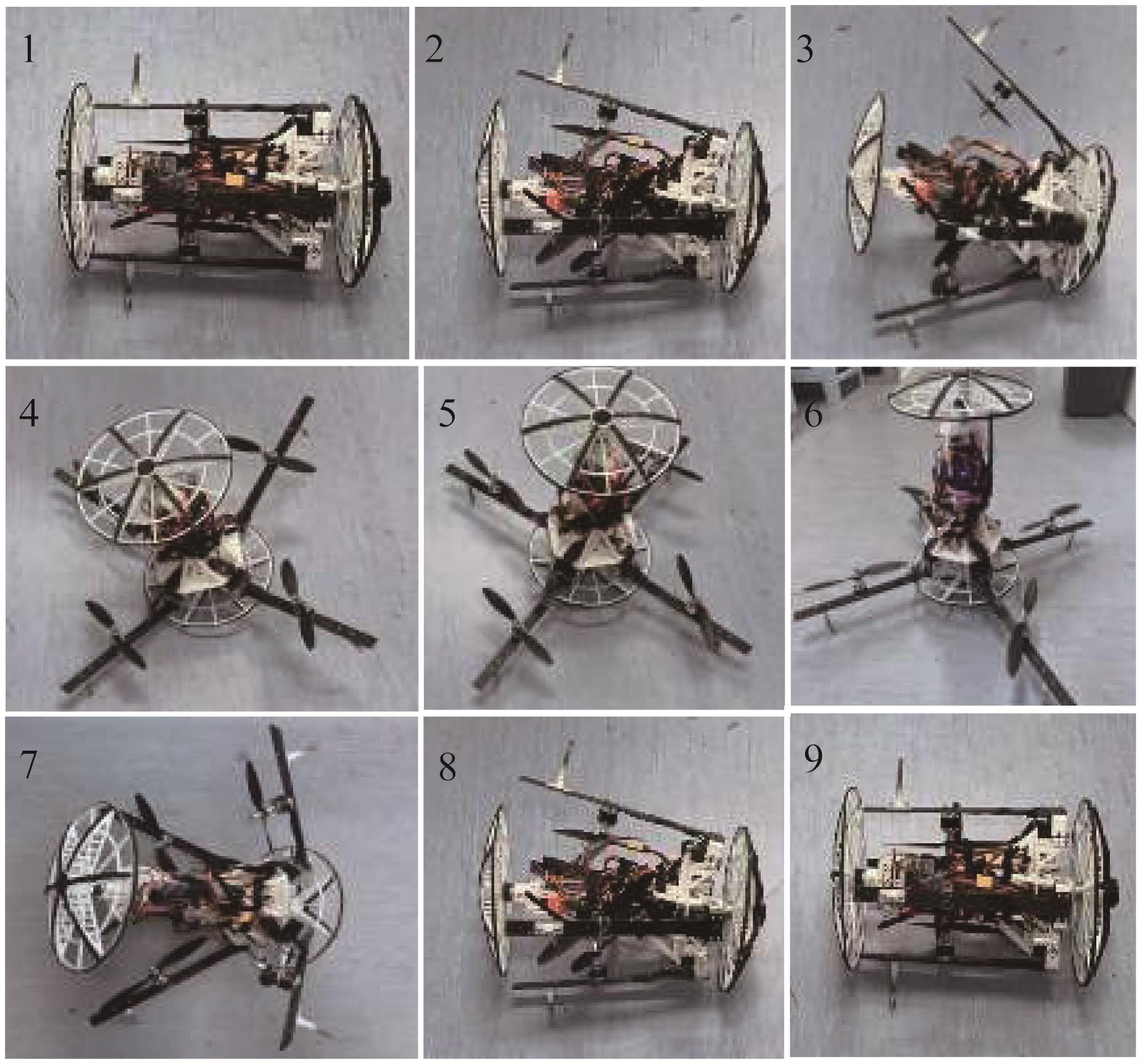

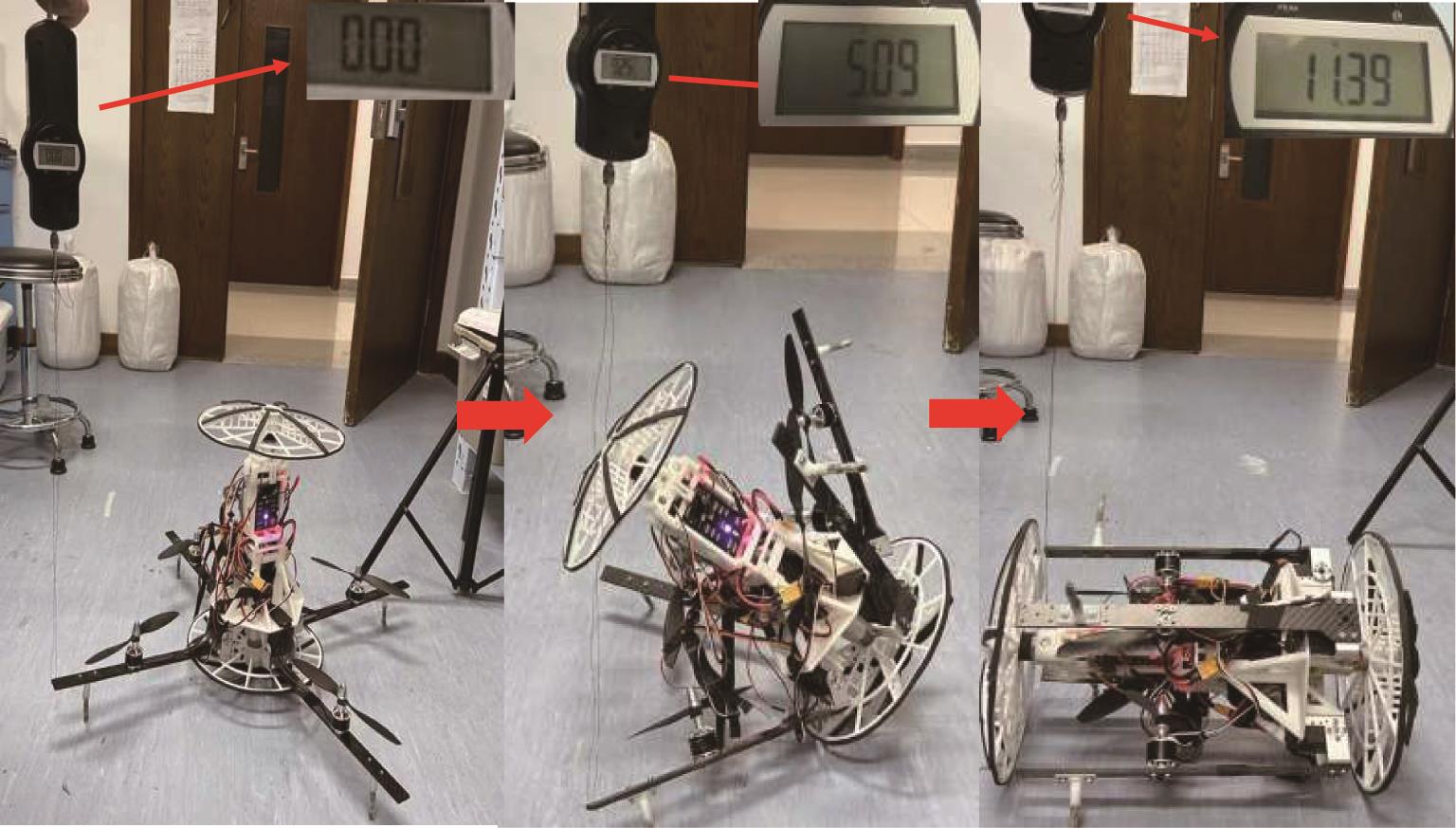

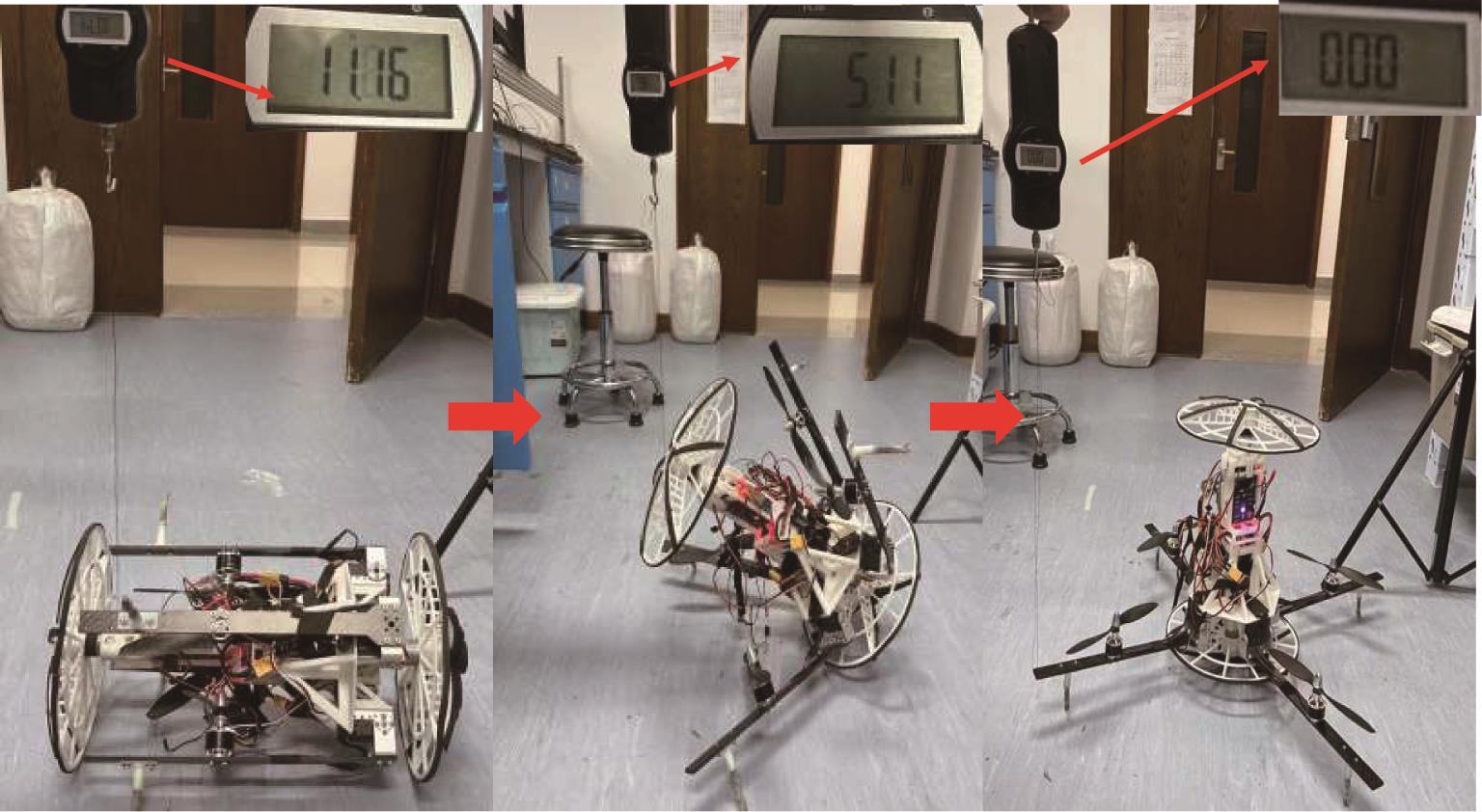

图14 机器人物理样机模式切换实验结果

表2 机器人物理样机续航性能参数

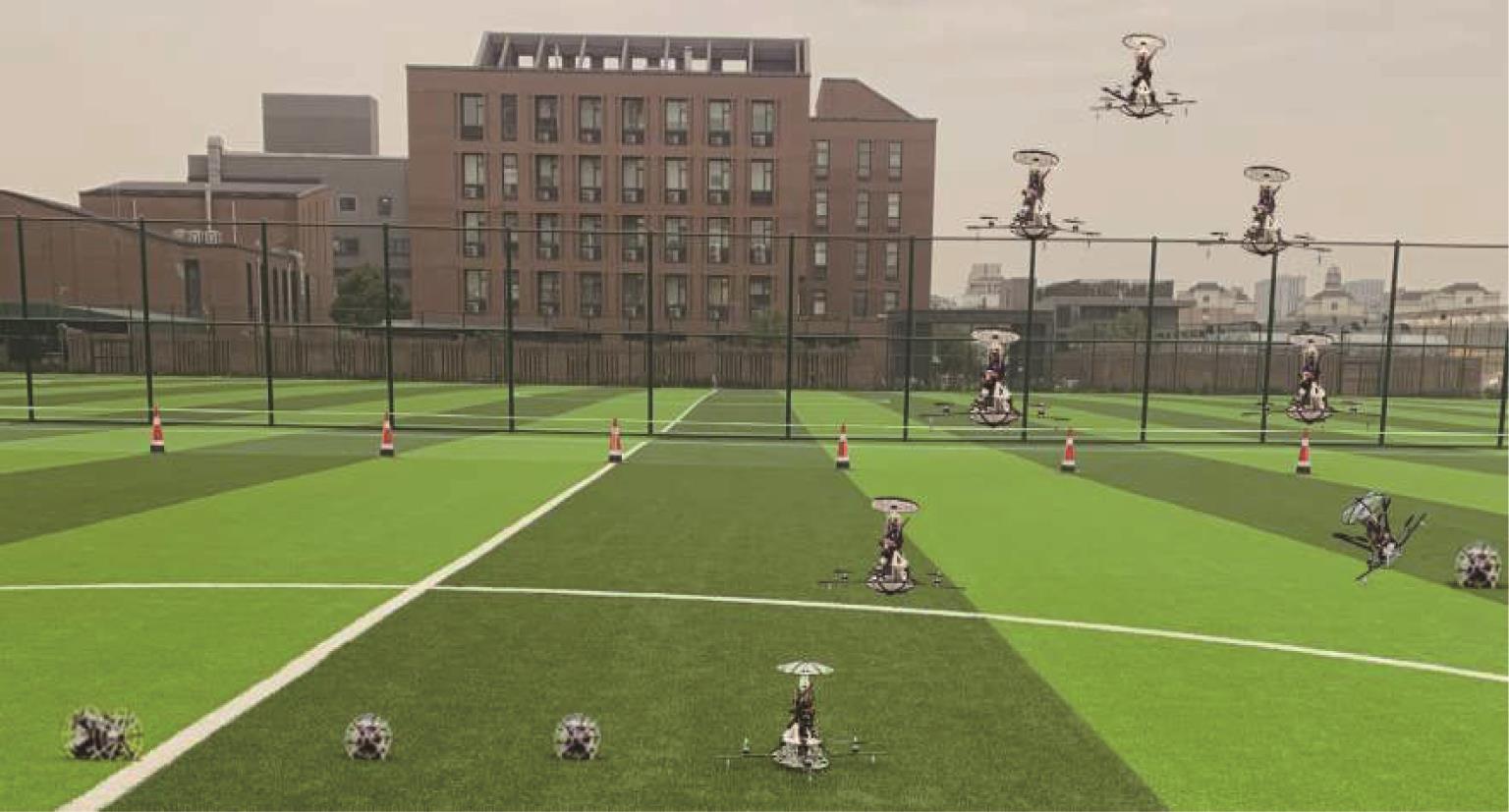

图15 机器人物理样机户外性能测试现场
