类圆弧线型螺杆马达的设计与研究

doi:10.3785/j.issn.1006-754X.2023.00.045

工程设计学报

2023, Vol. 30

Issue (5): 640-649 DOI: 10.3785/j.issn.1006-754X.2023.00.045

产品创新设计

类圆弧线型螺杆马达的设计与研究

况雨春¹(

),钟辉¹(

),钟良春²

^1.西南石油大学机电工程学院，四川成都 610500
^2.中石化石油机械股份有限公司，湖北荆州 434000

Design and research of screw motor with quasi circular-arc contour-pattern

Yuchun KUANG¹(

),Hui ZHONG¹(

),Liangchun ZHONG²

^1.School of Mechatronic Engineering, Southwest Petroleum University, Chengdu 610500, China
^2.Sinopec Oilfield Equipment Corporation, Jingzhou 434000, China

全文: PDF(3279 KB) HTML

摘要：

螺杆马达是螺杆钻具的动力总成，其截面线型直接影响自身的各项工作性能。良好的工作性能是螺杆马达的设计目标。为获得工作性能良好的螺杆马达，首先，根据螺杆马达的工作原理和结构特点，提出了其效率、密封腔可靠性和稳定性的评价准则。然后，通过建立螺杆马达流固耦合三维有限元模型，基于显式非线性瞬态动力学方法分析了短幅内摆线螺杆马达密封腔接触带的接触力在不同负载工况下的变化情况。最后，基于螺杆马达效率的评价准则，针对影响短幅内摆线螺杆马达效率的关键因素，设计了一种类圆弧线型螺杆马达，并通过数值模拟和实验证明了该螺杆马达具有较好的工作性能。结果表明：在相同的负载工况下，相较于短幅内摆线螺杆马达，类圆弧线型螺杆马达密封腔的稳定性和可靠性更好，且在较高负载工况下具有更好的工作性能。研究结果为后续高性能螺杆马达的线型设计奠定了基础。

关键词： 螺杆马达; 类圆弧; 密封腔; 流固耦合; 可靠性; 稳定性

Abstract:

The screw motor is the power assembly of the screw drilling tool, and its cross-sectional shape directly affects its working performance. Good working performance is the design goal of screw motors. In order to obtain a screw motor with good working performance, the evaluation criteria of efficiency, sealing cavity reliability and stability were proposed according to the working principle and structural characteristics of the screw motor. Then, a three-dimensional finite element model of fluid-structure coupling of the screw motor was established, and the contact force change of the sealing cavity contact strip of the short-amplitude endocycloid screw motor under different load conditions was analyzed based on the explicit nonlinear transient dynamics method. Finally, based on the evaluation criteria for the efficiency of screw motors, a new screw motor with quasi circular-arc contour-pattern was designed to address the key factors affecting the efficiency of short-amplitude endocycloid screw motors, and the good working performance of this screw motor was proved by numerical simulation and experiment. The results showed that under the same load conditions, the sealing cavity of the screw motor with quasi circular-arc contour-pattern was more stable and reliable than that of the short-amplitude endocycloid screw motor, and it had better working performance under higher load conditions. The research results lay a foundation for the contour-pattern design of high-performance screw motors in the future.

Key words: screw motor quasi circular-arc sealing cavity fluid-structure coupling reliability stability

收稿日期: 2022-05-06 出版日期: 2023-11-03

CLC:

TH 131.7

基金资助: 国家自然科学基金联合基金资助项目(U19A2097)

通讯作者: 况雨春 E-mail: swpikyc@126.com;1113694147@qq.com

作者简介: 钟辉（1992—），男，四川达州人，硕士生，从事井下工具研究，E-mail: 1113694147@qq.com，https://orcid.org/0000-0001-9809-0873

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	况雨春
	钟辉
	钟良春

引用本文:

况雨春,钟辉,钟良春. 类圆弧线型螺杆马达的设计与研究[J]. 工程设计学报, 2023, 30(5): 640-649.

Yuchun KUANG,Hui ZHONG,Liangchun ZHONG. Design and research of screw motor with quasi circular-arc contour-pattern[J]. Chinese Journal of Engineering Design, 2023, 30(5): 640-649.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.045 或 https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I5/640

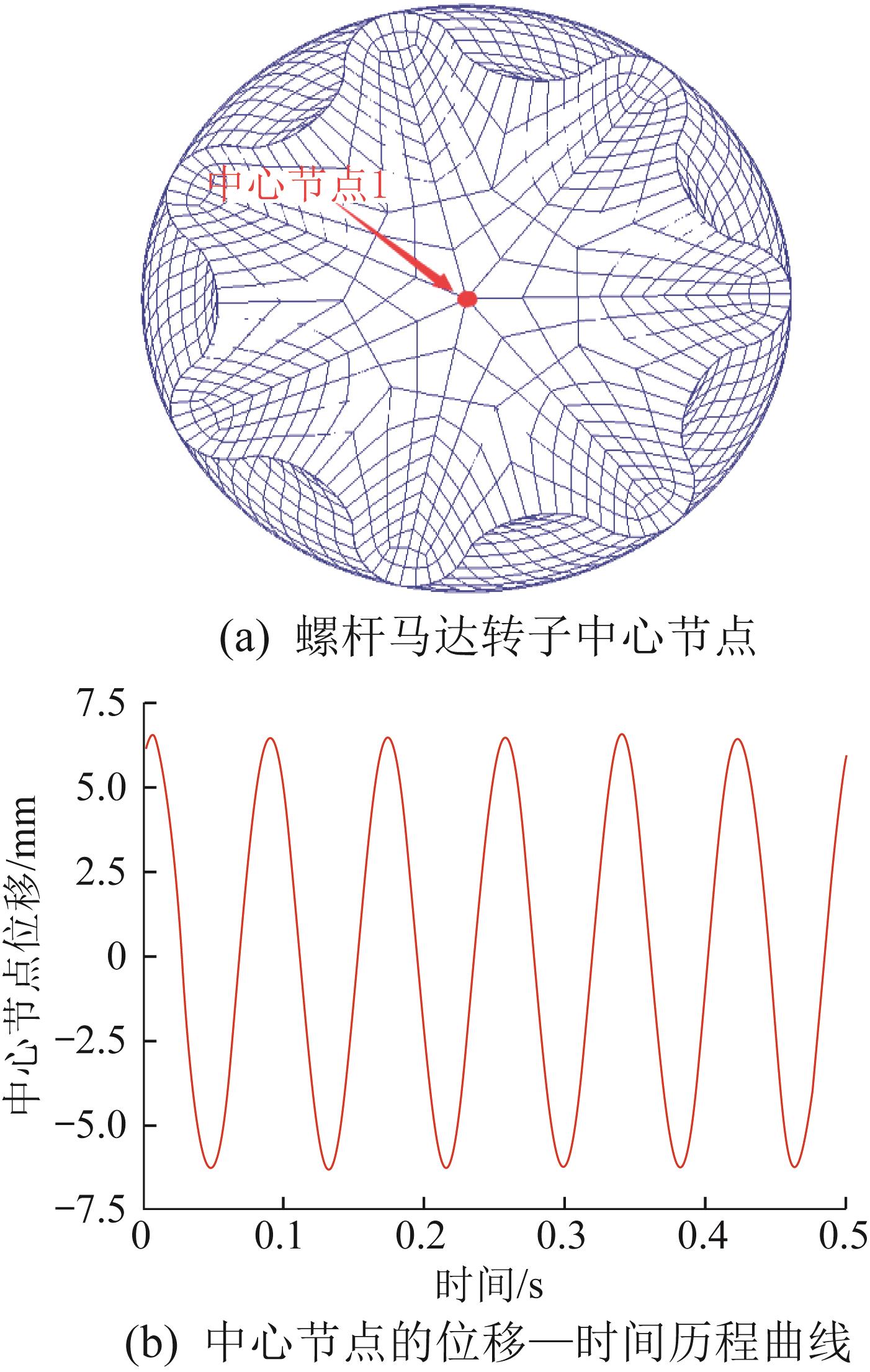

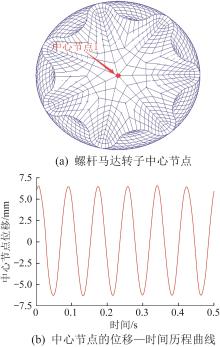

图1 螺杆马达转子中心节点及其位移—时间历程曲线

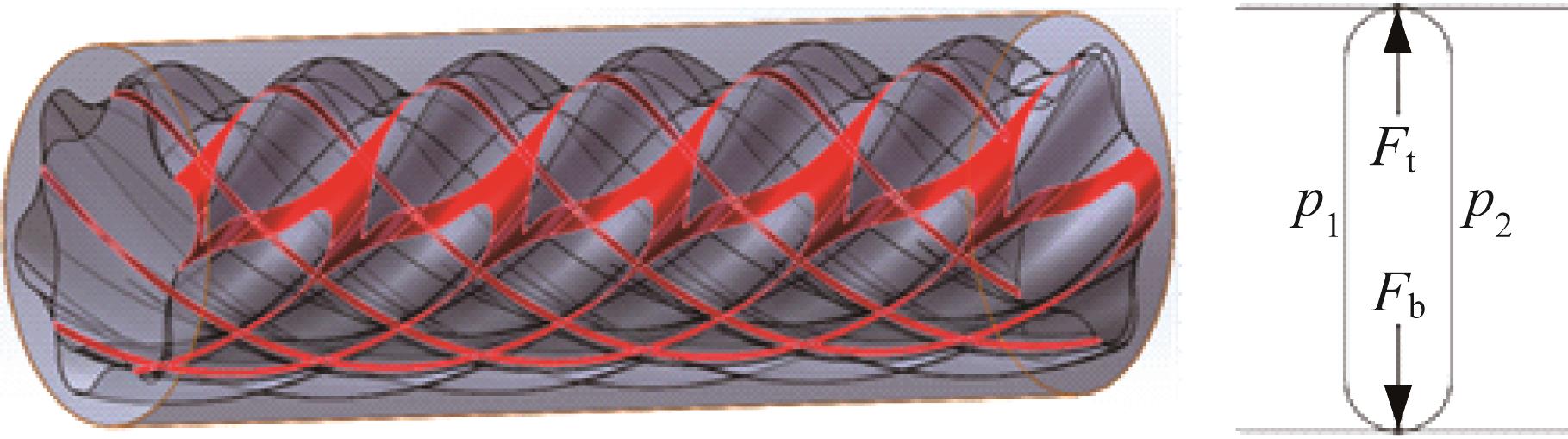

图2 螺杆马达密封腔及其受力示意

图3 短幅内摆线螺杆马达截面参数示意

表1 短幅内摆线螺杆马达设计参数

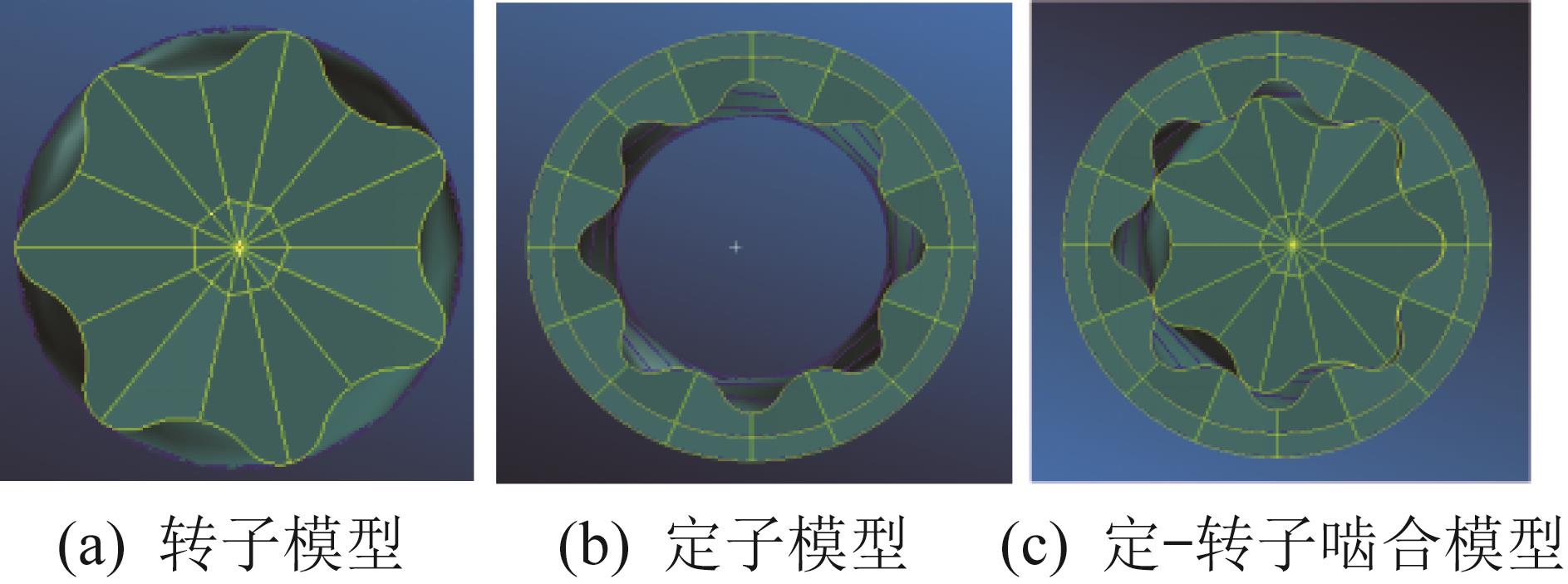

图4 短幅内摆线螺杆马达三维有限元模型

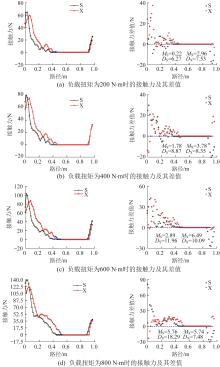

图5 不同负载扭矩下短幅内摆线螺杆马达的接触力及其差值

表2 短幅内摆线螺杆马达工作性能仿真结果

图6 螺杆马达类圆弧线型示意

图7 7/8头螺杆马达类圆弧线型

图8 不同负载扭矩下类圆弧线型螺杆马达的接触力及其差值

表3 类圆弧线型螺杆马达工作性能仿真结果

图9 不同螺杆马达的密封长度对比

图10 螺杆马达工作性能测试实验原理1—供液箱；2—供液泵；3—旁路调节阀；4—流量计；5—入口压力表；6—被测螺杆马达；7—出口压力表。

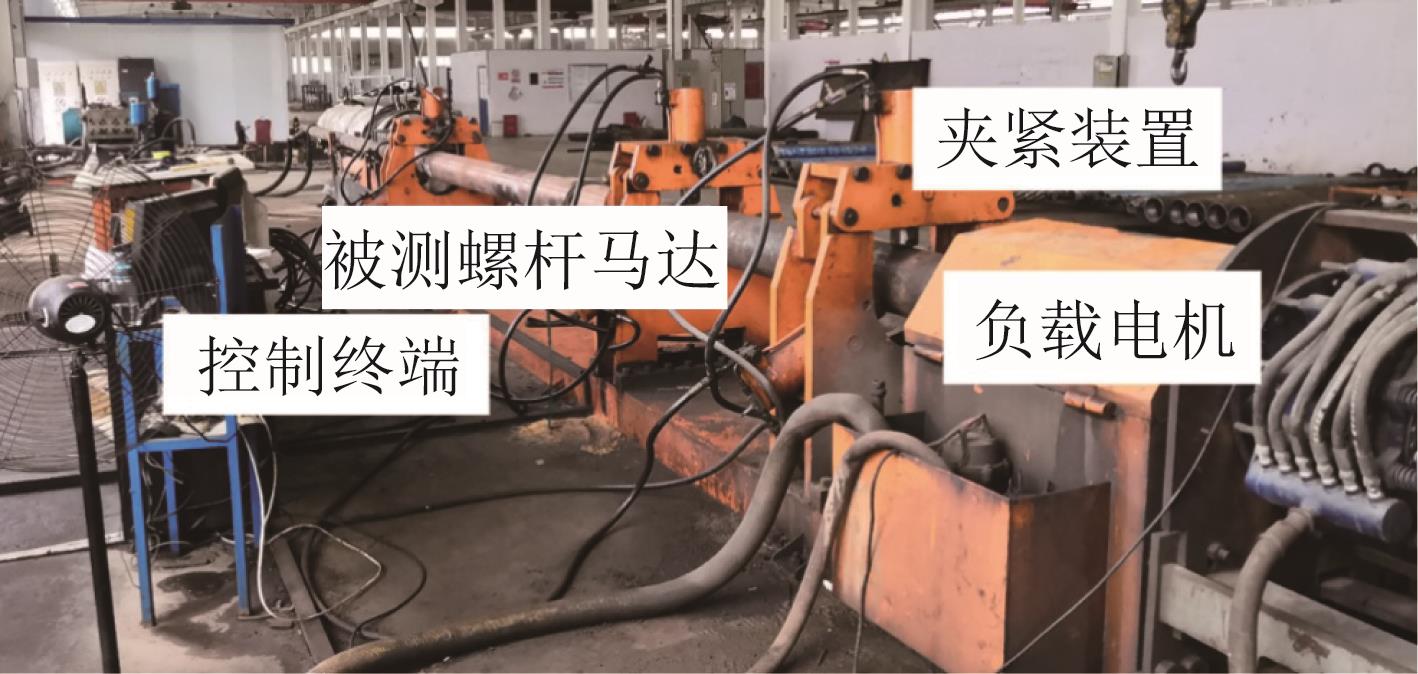

图11 螺杆马达工作性能测试实验台架
