线簧丝倾角对线簧孔式电连接器贮存寿命的影响研究

doi:10.3785/j.issn.1006-754X.2023.00.038

工程设计学报

2023, Vol. 30

Issue (3): 390-398 DOI: 10.3785/j.issn.1006-754X.2023.00.038

机械强度设计

线簧丝倾角对线簧孔式电连接器贮存寿命的影响研究

郭鸿杰¹(

),梁淑雅¹,陈文华¹(

),钟立强¹,陈哲文¹,颜佳辉²

^1.浙江理工大学浙江省机电产品可靠性技术研究重点实验室，浙江杭州 310018
^2.工业和信息化部电子第五研究所电子元器件可靠性物理及其应用技术重点实验室，广东广州 511370

Research on influence of wire spring inclination angle on storage life of wire spring hole electrical connector

Hongjie GUO¹(

),Shuya LIANG¹,Wenhua CHEN¹(

),Liqiang ZHONG¹,Zhewen CHEN¹,Jiahui YAN²

^1.Zhejiang Province ' s Key Laboratory of Reliability Technology for Mechanical and Electrical Product, Zhejiang Sci-Tech University, Hangzhou 310018, China
^2.Key Laboratory of Reliability Physics and Application Technology of Electronic Components, The Fifth Institute of Electronics, Ministry of Industry and Information Technology, Guangzhou 511370, China

全文: PDF(2695 KB) HTML

摘要：

线簧丝倾角是线簧孔式电连接器的重要设计参数之一，对其贮存寿命有显著影响。针对该问题，分析了贮存环境下线簧丝倾角改变时线簧孔式电连接器的失效机理，并建立了其贮存可靠性统计模型。在此基础上，建立了线簧孔式电连接器贮存寿命随线簧丝倾角变化的数学模型。最后，制定了恒定应力加速退化试验方案并开展相关试验，通过统计分析试验数据得到不同线簧丝倾角（7 $°$ ~10 $°$ ）下线簧孔式电连接器的性能退化模型参数估计值，实现了电连接器的贮存可靠性评估。结果表明，通过最小二乘法拟合得到的贮存寿命与线簧丝倾角的函数关系式的拟合优度高达0.968 1，验证了所构建模型的准确性。研究结果可为后续线簧孔式电连接器的可靠性增长设计提供一定的理论基础和参考。

关键词： 线簧丝倾角; 线簧孔式电连接器; 贮存寿命; 可靠性统计模型; 加速退化试验

Abstract:

The wire spring inclination angle is one of the important design parameters for the wire spring hole electrical connector, which has a significant impact on its storage life. Aiming at this problem, the failure mechanism of the wire spring hole electrical connector was analyzed when the wire spring inclination angle changed in the storage environment, and its storage reliability statistical model was established. On this basis, a mathematical model of the storage life of wire spring hole electrical connector varing with the wire spring inclination angle was established. Finally, a constant stress accelerated degradation test scheme was developed and relevant tests were carried out. Through statistical analysis of the test data, the performance degradation model parameter estimates of the wire spring hole electrical connector under different wire spring inclination angles (7o?10o) were obtained, achieving the storage reliability evaluation of electrical connectors. The results showed that the goodness of fit of the functional relationship between storage life and wire spring inclination angle obtained by least square method was as high as 0.968 1, which verified the accuracy of the established model. The research results can provide a theoretical basis and reference for the reliability growth design of wire spring hole electrical connectors in the future.

Key words: wire spring inclination angle wire spring hole electrical connector storage life reliability statistical model accelerated degradation test

收稿日期: 2022-10-21 出版日期: 2023-07-06

CLC:

TB 114

基金资助: 浙江省重点研发计划项目(2021C01133)

通讯作者: 陈文华 E-mail: ghj17858382911@163.com;chenwh@zstu.edu.cn

作者简介: 郭鸿杰（1998—），男，浙江嘉兴人，硕士生，从事可靠性试验研究，E-mail: ghj17858382911@163.com，https://orcid.org/0000-0003-2652-055X

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	郭鸿杰
	梁淑雅
	陈文华
	钟立强
	陈哲文
	颜佳辉

引用本文:

郭鸿杰,梁淑雅,陈文华,钟立强,陈哲文,颜佳辉. 线簧丝倾角对线簧孔式电连接器贮存寿命的影响研究[J]. 工程设计学报, 2023, 30(3): 390-398.

Hongjie GUO,Shuya LIANG,Wenhua CHEN,Liqiang ZHONG,Zhewen CHEN,Jiahui YAN. Research on influence of wire spring inclination angle on storage life of wire spring hole electrical connector[J]. Chinese Journal of Engineering Design, 2023, 30(3): 390-398.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.038 或 https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I3/390

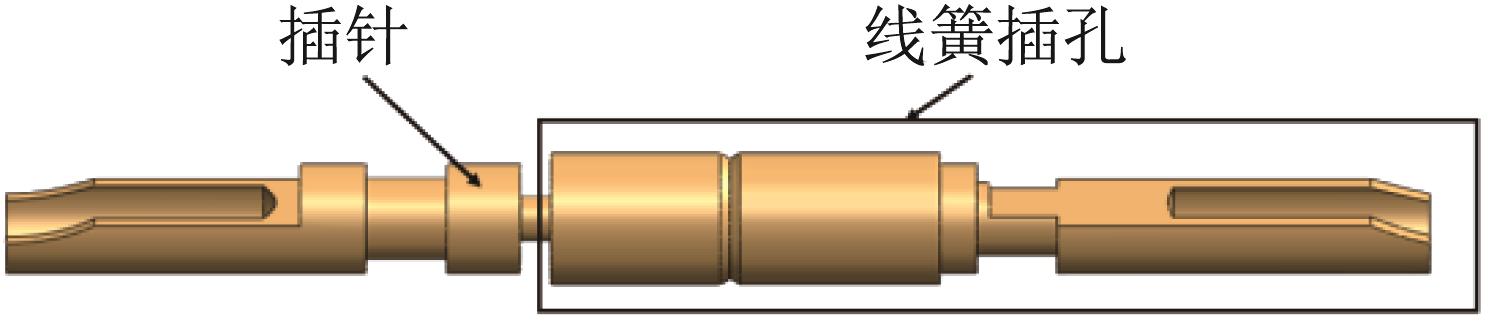

图1 线簧孔式接触件结构示意

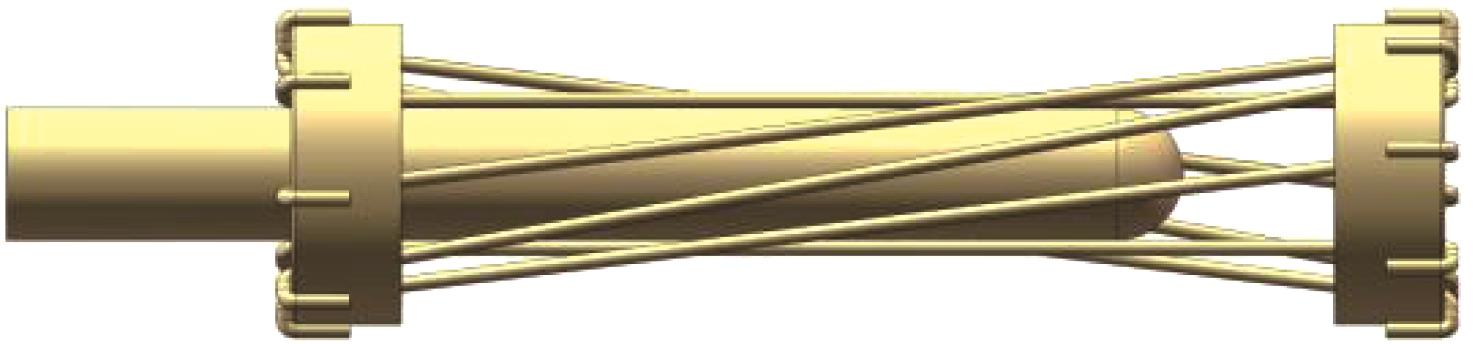

图2 插针和线簧插孔内部接触示意

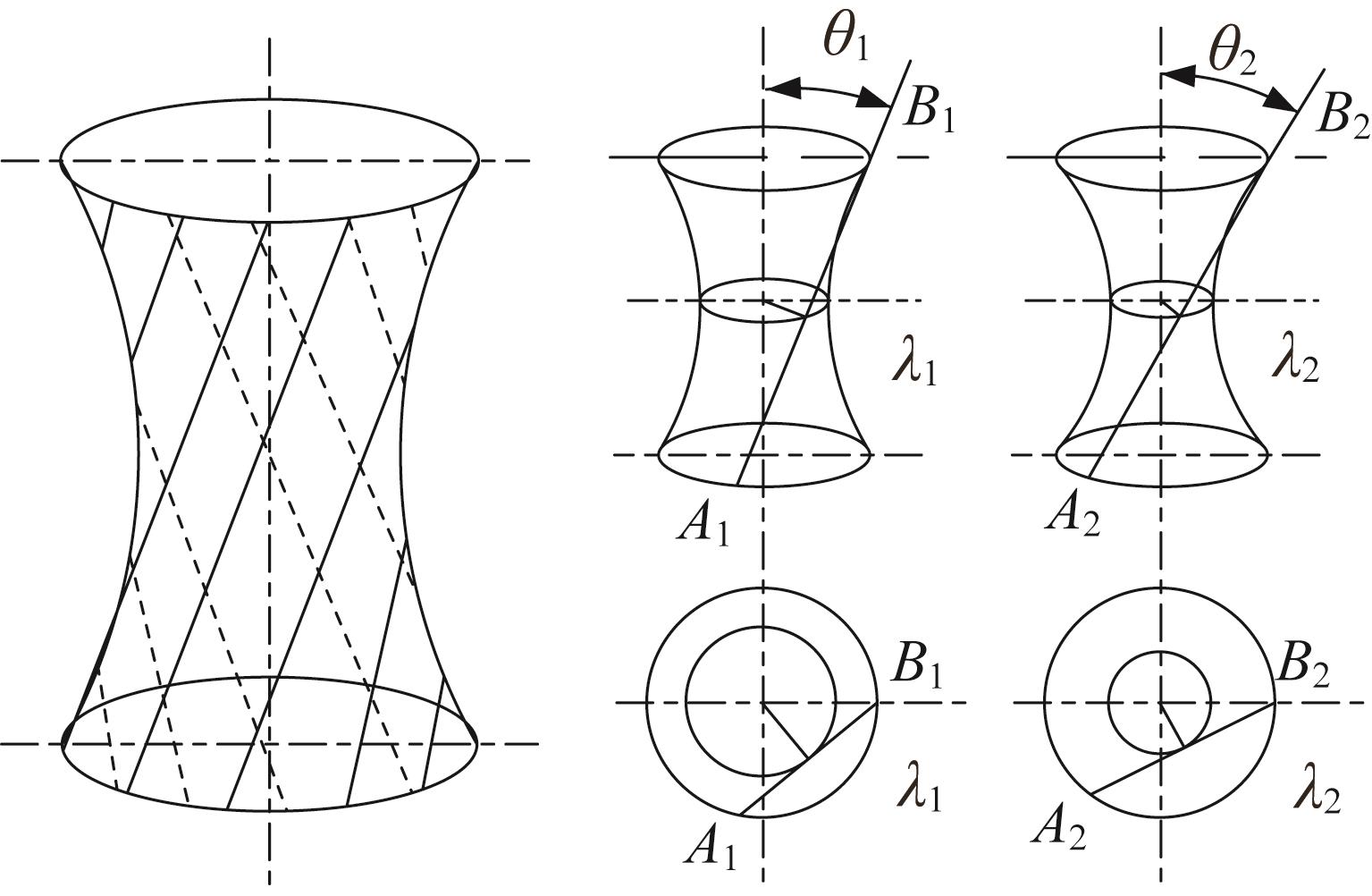

图3 线簧丝包络面示意

图4 线簧孔式接触件电阻测量现场

温度 $T$ /℃	线簧丝倾角 $θ$ /(°)	样本量/对	测试间隔/h	截尾时间/h
105	7	20	120	1 500
	8
	9
	10
120	7	15	72
	8
	9
	10
140	7	15	24
	8
	9
	10
158	7	15	12
	8
	9
	10

表1 线簧孔式接触件恒定应力加速退化试验方案

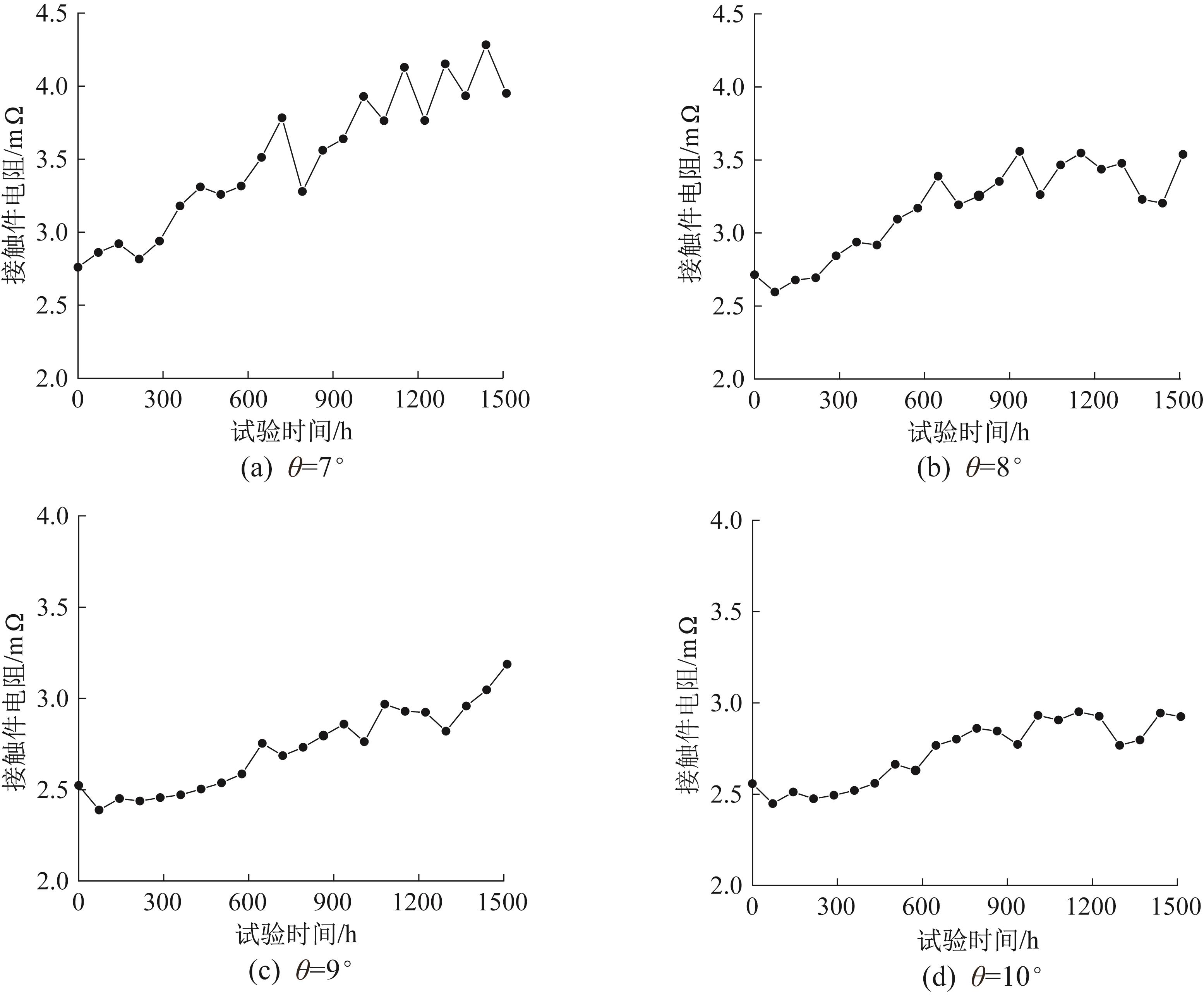

图5 120 ℃下不同线簧丝倾角下线簧孔式接触件的平均性能退化曲线

温度/℃	$P 1 φ (7 °)$	$P 2 φ (8 °)$	$P 3 φ (9 °)$	$P 4 φ (10 °)$
105	0.911	0.119	0.284	0.526
120	0.935	0.916	0.546	0.508
140	0.540	0.533	0.260	0.347
158	0.353	0.253	0.280	0.786

表2 线簧孔式接触件膜层电阻退化率的对数正态分布检验结果

线簧丝倾角/(°)	$σ ? l n α γ$	$z ? 1$	$z ? 2$	$β ?$
7	0.329 9	1.660 7	-2.679 3	0.519 7
8	0.334 1	1.372 0	-2.541 6	0.507 3
9	0.341 8	1.335 6	-2.497 1	0.496 2
10	0.344 1	1.851 9	-2.687 7	0.497 9

表3 线簧孔式接触件性能退化模型参数的极大似然估计值

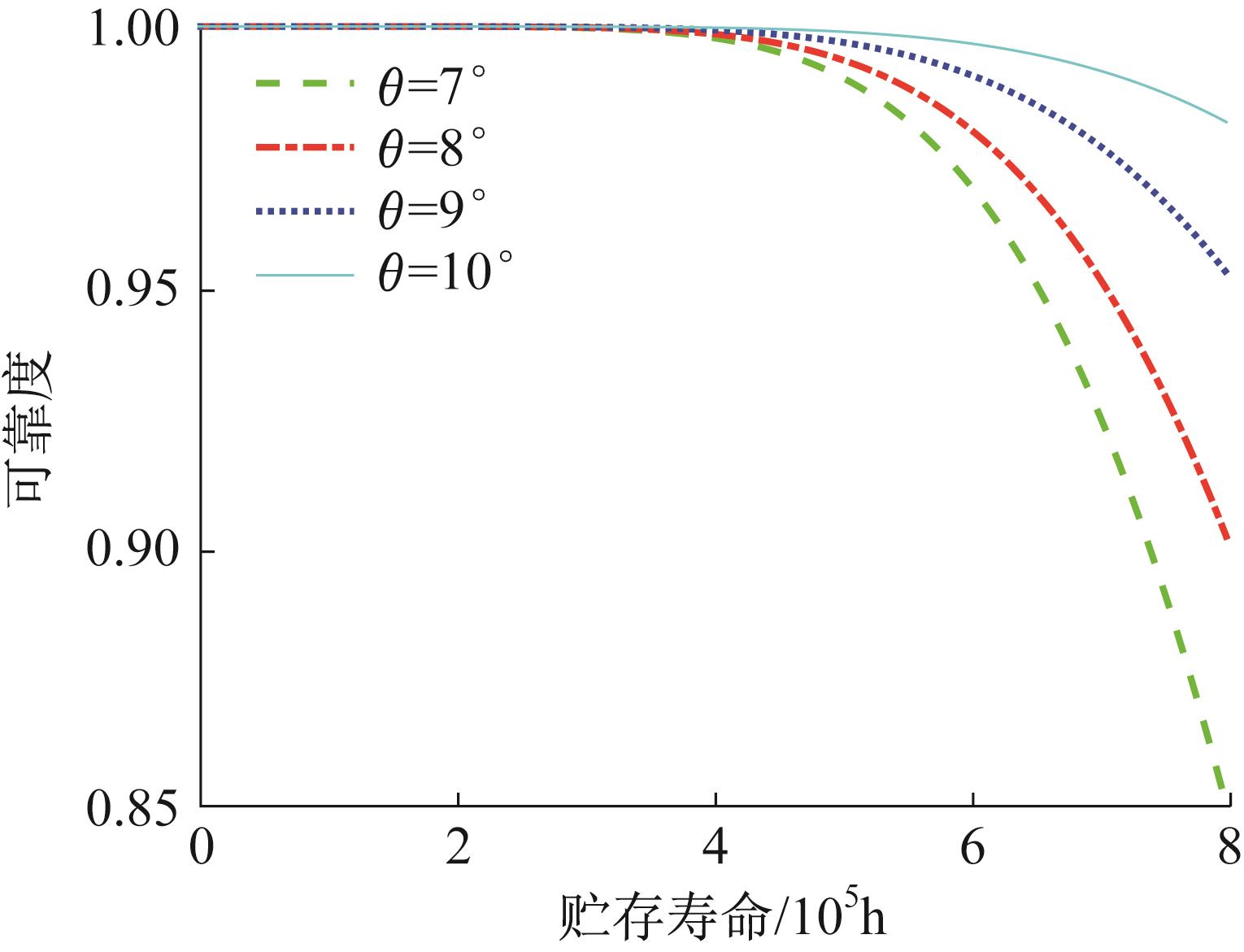

图6 不同线簧丝倾角下线簧孔式电连接器的可靠度曲线

表4 不同线簧丝倾角下线簧孔式电连接器的贮存寿命（ R=0.99）

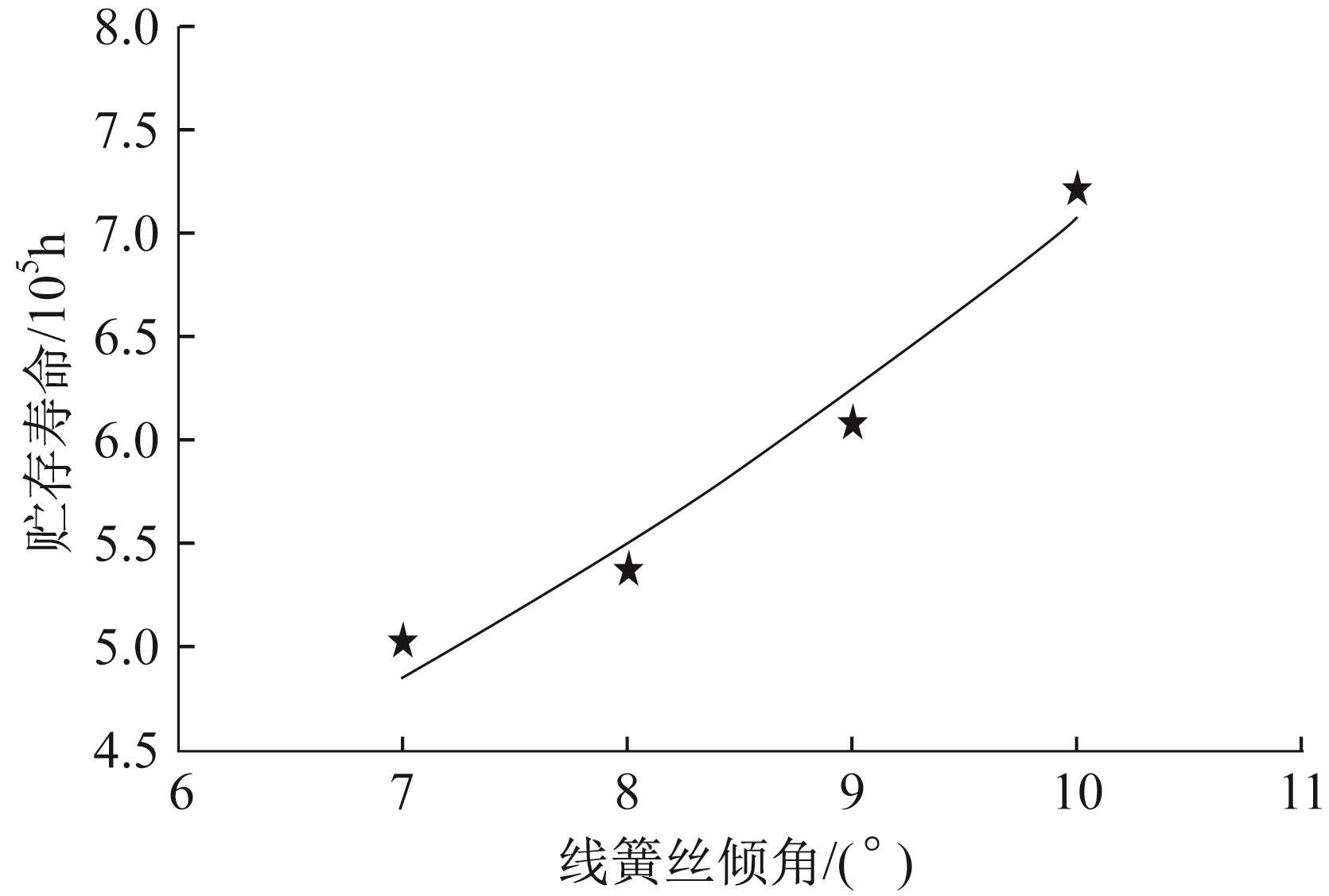

图7 线簧孔式电连接器贮存寿命与线簧丝倾角的拟合曲线

1	王世娇，陈文华，钱萍，等.航天电连接器的可靠性设计建模［J］.机械工程学报，2017，53（10）：180-186. doi：10.3901/jme.2017.10.180 WANG S J， CHEN W H， QIAN P， et al. Reliability design model of aerospace electrical connector［J］. Journal of Mechanical Engineering， 2017， 53（10）： 180-186. doi: 10.3901/jme.2017.10.180
2	陈文华.航天电连接器可靠性试验和分析的研究［D］.杭州：浙江大学，1997：9-17. CHEN W H. Study on reliability test and analysis of aerospace electrical connectors ［D］. Hangzhou： Zhejiang University， 1997： 9-17.
3	杨奋为.军用电连接器接触件的技术集成创新［J］.机电元件，2014，34（4）：33-37. doi：10.3969/j.issn.1000-6133.2014.04.009 YANG F W. Technical integration innovation of military electrical connector contact parts［J］. Electromechanical Components， 2014， 34（4）： 33-37. doi: 10.3969/j.issn.1000-6133.2014.04.009
4	关凌宇.线簧连接器的特性研究［D］.北京：北京邮电大学，2018：14-29. GUAN L Y. Research on the characteristics of wire spring connector［D］. Beijing： Beijing University of Posts and Telecommunications， 2018： 14-29.
5	陈原，张世岗.双曲线插孔的力学研究［J］.机电元件，2017，37（2）：20-25. doi：10.3969/j.issn.1000-6133.2017.02.005 CHEN Y， ZHANG S G. Mechanics research on the hyperbololic spring-wire socket［J］. Electromechanical Components， 2017， 37（2）： 20-25. doi: 10.3969/j.issn.1000-6133.2017.02.005
6	袁越锦，张金，陈原，等.弹性接触件双曲线插孔的力学分析［J］.陕西科技大学学报，2016，34（2）：144-148. doi：10.3969/j.issn.1000-5811.2016.02.029 YUAN Y J， ZHANG J， CHEN Y， et al. Mechanics research on the hyperbololic springwire-socket of elastic contacts［J］. Journal of Shaanxi University of Science & Technology， 2016， 34（2）： 144-148. doi: 10.3969/j.issn.1000-5811.2016.02.029
7	凌三强，徐乐，付饶，等.基于稳健性设计原理的接触件插拔力质量一致性优化方法［J］.机械工程学报，2017，53（4）：190-197. doi：10.3901/jme.2017.04.190 LING S Q， XU L， FU R， et al. Optimization method of quality consistency for insertion force of electrical contact based on robust design principle［J］. Journal of Mechanical Engineering， 2017， 53（4）： 190-197. doi: 10.3901/jme.2017.04.190
8	ZHOU Y L， GUAN L Y， NAN T. Effect of structural design of hyperbolic wire spring connector on reliability of electrical contacts［C］// The 2nd International Conference on Reliability Systems Engineering， Beijing： IEEE， 2017： 329-334.
9	LING S， XU L， LI D， et al. Fretting wear reliability assessment methodology of gold-plated electrical connectors considering manufacture parameters distribution［J］. Microelectronics Reliability， 2020， 114： 113787.
10	魏宇杰.线簧孔式电连接器接触可靠性设计建模与试验评估［D］.杭州：浙江理工大学，2020：19-21. WEI Y J. The contact reliability design modeling and test evaluation of wire spring-type electrical connector［D］. Hangzhou： Zhejiang Sci-Tech University， 2020： 19-21.
11	CHEN W H， LIU J， GAO L， et al. Step-stress accelerated degradation test modeling and statistical analysis methods［J］. Chinese Journal of Mechanical Engineering， 2013， 26（6）： 1154-1159.
12	CHEN W H， LIU J， GAO L， et al. Accelerated degradation reliability modeling and test data statistical analysis of aerospace electrical connector［J］. Chinese Journal of Mechanical Engineering， 2011， 24（6）： 957-962.
13	戚正风.固态金属中的扩散与相变［M］.北京：机械工业出版社，1998：80-105. QI Z F. Diffusion and phase transition in solid metals［M］. Beijing： China Machine Press， 1998： 80-105.
14	王召斌，翟国富，黄晓毅.电磁继电器贮存期接触电阻增长的动力学模型［J］.电工技术学报，2012，27（5）：205-211. doi：10.3969/j.issn.1001-5531.2012.17.001 WANG Z B， ZHAI G F， HUANG X Y. Kinetic model of contact resistance increment of electromagnetic relay in storage［J］. Transactions of China Electrotechnical Society， 2012， 27（5）： 205-211. doi: 10.3969/j.issn.1001-5531.2012.17.001
15	GALVELE J R. A stress corrosion cracking mechanism based on surface mobility［J］. Corrosion Science， 1987， 27（1）： 1-33.
16	郭凤仪，陈忠华.电接触理论及其应用技术［M］.北京：中国电力出版社，2008：5-12. GUO F Y， CHEN Z H. Electrical contact theory and its application technology［M］. Beijing： China Electric Power Press， 2008： 5-12.
17	中华人民共和国第四机械工业部. 恒定应力寿命试验和加速寿命试验方法总则：［S］.北京：中国标准出版社，1981：5-12. The Fourth Ministry of Machinery Industry of the People's Republic of China. General method for constant stress life test and accelerated life test：［S］. Beijing： China Standard Press， 1981： 5-12.
18	盐见弘.失效物理基础［M］.北京：科学出版社，1982：2-180. YAN J H. Physics of failure［M］. Beijing： Science Press， 1982： 2-180.
19	中国航空工业总公司第三○一所. J系列矩形线簧电连接器：［S］.北京：中国标准出版社，1996：1-9.
301	Institute of China National Aviation Industry Corporation. J series rectangular wire spring electric connector：［S］. Beijing： China Standard Press， 1996： 1-9.
20	张文广，贺东旭，李浩瀚，等.机电产品加速贮存试验与寿命评估方法研究［J］.机电工程，2021，38（5）：528-535. doi：10.3969/j.issn.1001-4551.2021.05.002 ZHANG W G， HE D X， LI H H， et al. Accelerated storage test and life evaluation method of electromechanical products［J］. Journal of Mechanical & Electrical Engineering， 2021， 38（5）： 528-535. doi: 10.3969/j.issn.1001-4551.2021.05.002
21	盖炳良，滕克难，王浩伟，等.基于加速因子不变原则的加速度计可靠性分析［J］.中国惯性技术学报，2018，26（6）：835-840. GAI B L， TENG K N， WANG H W， et al. Reliability analysis for accelerometers based on invariant principle of acceleration factor ［J］. Journal of Chinese Inertial Technology， 2018， 26（6）： 835-840.
