工程设计学报
工程设计学报  2024, Vol. 31 Issue (6): 784-792    DOI: 10.3785/j.issn.1006-754X.2024.14.06
【特约专栏】“2024’工程机械行业科技节”成果展示——创新技术及其应用
新型桩架多级变幅机构运动学分析
邓华成1(),康辉梅1(),朱振新2,3,唐溪林1
1.湖南师范大学 工程与设计学院，湖南 长沙 410081
2.山河智能装备股份有限公司 国家级企业技术中心，湖南 长沙 410100
3.地下工程装备湖南省工程研究中心，湖南 长沙 410100
Kinematics analysis of novel multi-stage luffing mechanism of piling rig
Huacheng DENG1(),Huimei KANG1(),Zhenxin ZHU2,3,Xilin TANG1
1.College of Engineering and Design, Hunan Normal University, Changsha 410081, China
2.National Enterprise Technology Center, Sunward Intelligent Equipment Co. , Ltd. , Changsha 410100, China
3.Hunan Provincial Engineering Research Center for Underground Engineering Equipment, Changsha 410100, China
 全文: PDF(2123 KB)   HTML
摘要：

为了改善桩架的受力情况，提出了一种新型桩架多级变幅机构。该机构能有效减小前液压缸的弯矩，提高桩架在作业时的稳定性。首先，建立了空间坐标系，分析了该机构空间位置的正解和反解，继而推导出速度雅可比矩阵和加速度海森矩阵，得到了该机构的运动学模型；其次，根据变幅条件设定了机构参数和液压缸位移函数后，采用MATLAB软件分析了机构的运动特性，确定了液压缸收缩动作的衔接方式，并进一步分析了机构参数对变幅运动的影响；最后，将机构变幅运动的ADAMS仿真结果与理论分析结果进行对比。结果表明：所构建的多级变幅机构的运动学模型正确；机构可以平稳地将立柱从水平变幅至竖直，变幅过程中滑块始终上移，变幅后连杆与前液压缸垂直；在前液压缸减速收缩的同时进行后液压缸加速收缩有利于变幅平稳。研究结果可为新型桩架多级变幅机构的动力学分析和优化设计提供参考。
关键词： 桩架;  变幅机构;  运动学分析;  参数设计;  仿真
Abstract:

In order to improve the stress condition of piling rig, a novel multi-stage luffing mechanism of piling rig was proposed. The mechanism could effectively reduce the bending moment of the front hydraulic cylinder and improve the stability of piling rig during operation. Firstly, the spatial coordinate system was established, and the forward and inverse solutions of the spatial position of the mechanism were analyzed, and then the velocity Jacobian matrix and acceleration Hessian matrix were derived, and the kinematics model of the mechanism was obtained. Secondly, after the mechanism parameters and the displacement function of the hydraulic cylinder were set according to the luffing conditions, the motion characteristics of the mechanism were analyzed using MATLAB software, the connection mode of the hydraulic cylinder contraction was determined, and the influence of the mechanism parameters on the luffing motion was further analyzed. Finally, the ADAMS simulation results of luffing motion of the mechanism were compared with the theoretical analysis results. The results showed that the kinematics model of the multi-stage luffing mechanism was correct. The mechanism could steadily luff the column from horizontal to vertical, the slider always moved upward during the luffing process, and the connecting rod after luffing was vertical to the front hydraulic cylinder. Accelerating contraction of the rear hydraulic cylinder while decelerating contraction of the front hydraulic cylinder was conducive to stable luffing. The research results can provide a reference for the dynamics analysis and optimal design of the novel multi-stage luffing mechanism of piling rig.
Key words: piling rig    luffing mechanism    kinematics analysis    parameter design    simulation
收稿日期: 2024-04-17 出版日期: 2024-12-31
CLC:  TH 113.2
基金资助: 国家自然科学基金资助项目(51775185)
通讯作者: 康辉梅     E-mail: 3046371611@qq.com;plum_007@sina.com
作者简介: 邓华成（2001—），男，硕士生，从事机构动力学及仿真研究，E-mail: 3046371611@qq.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
邓华成
康辉梅
朱振新
唐溪林

引用本文:

邓华成,康辉梅,朱振新,唐溪林. 新型桩架多级变幅机构运动学分析[J]. 工程设计学报, 2024, 31(6): 784-792.

Huacheng DENG,Huimei KANG,Zhenxin ZHU,Xilin TANG. Kinematics analysis of novel multi-stage luffing mechanism of piling rig[J]. Chinese Journal of Engineering Design, 2024, 31(6): 784-792.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.14.06    或    https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I6/784

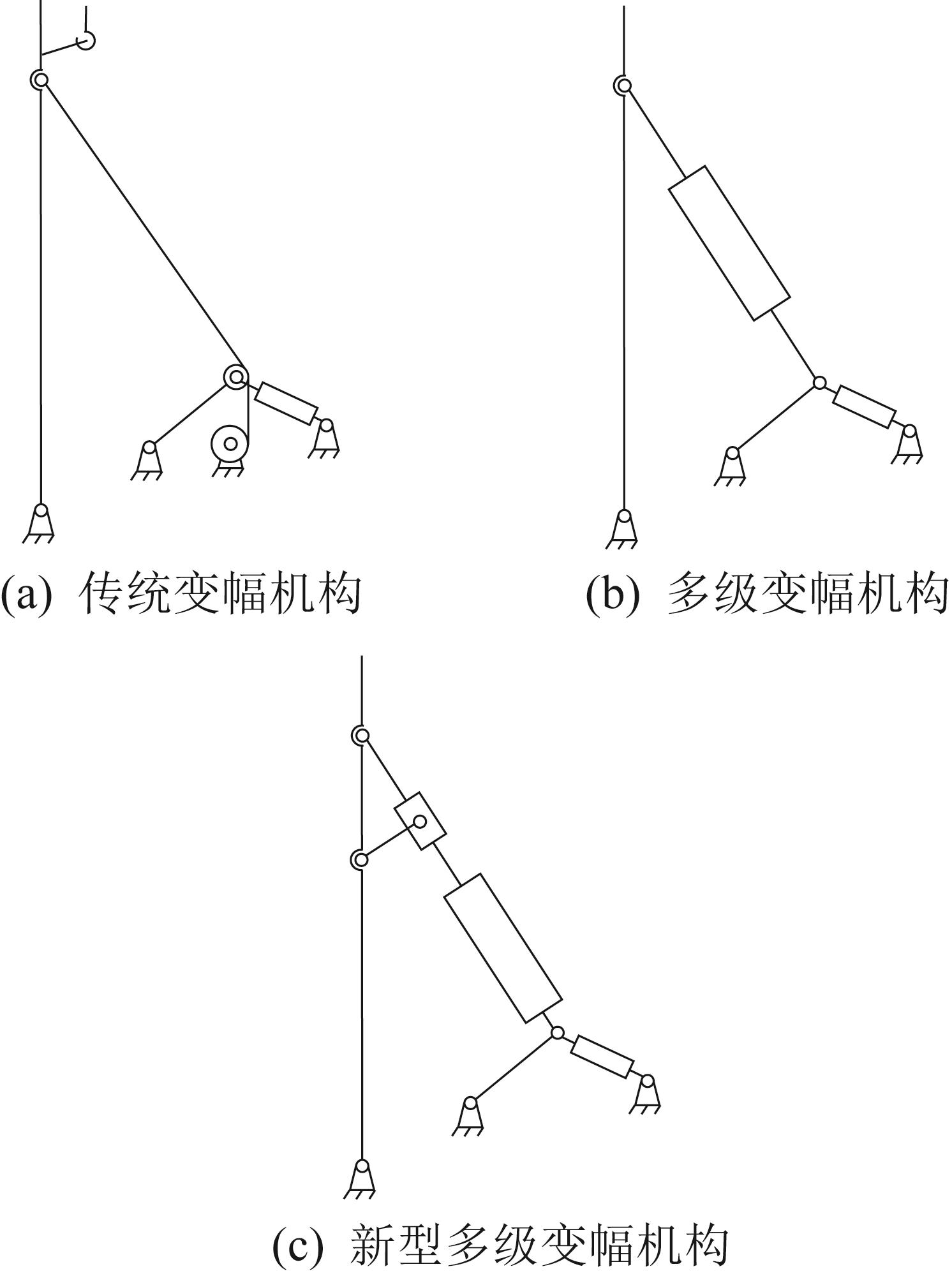

图1  桩架变幅机构示意图

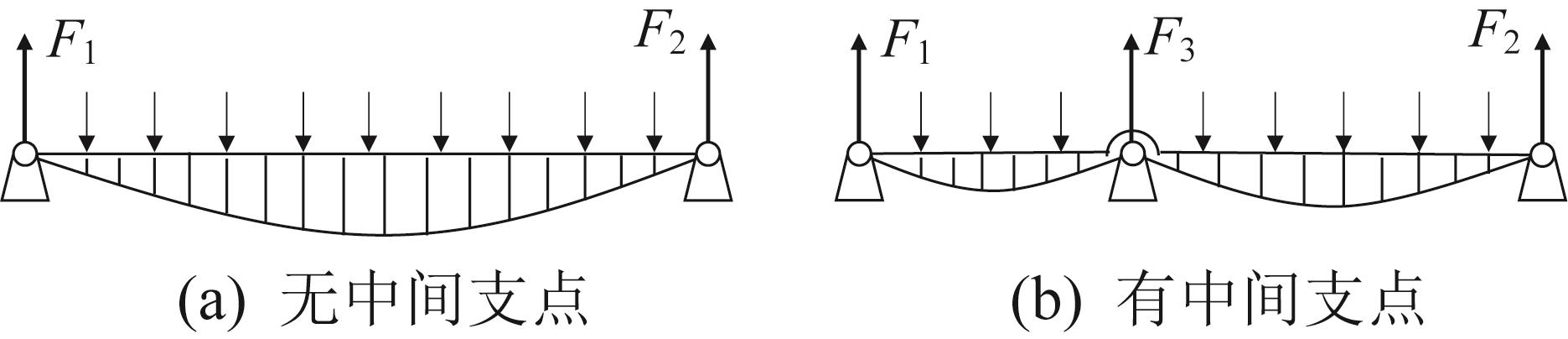

图2  构件弯矩示意图

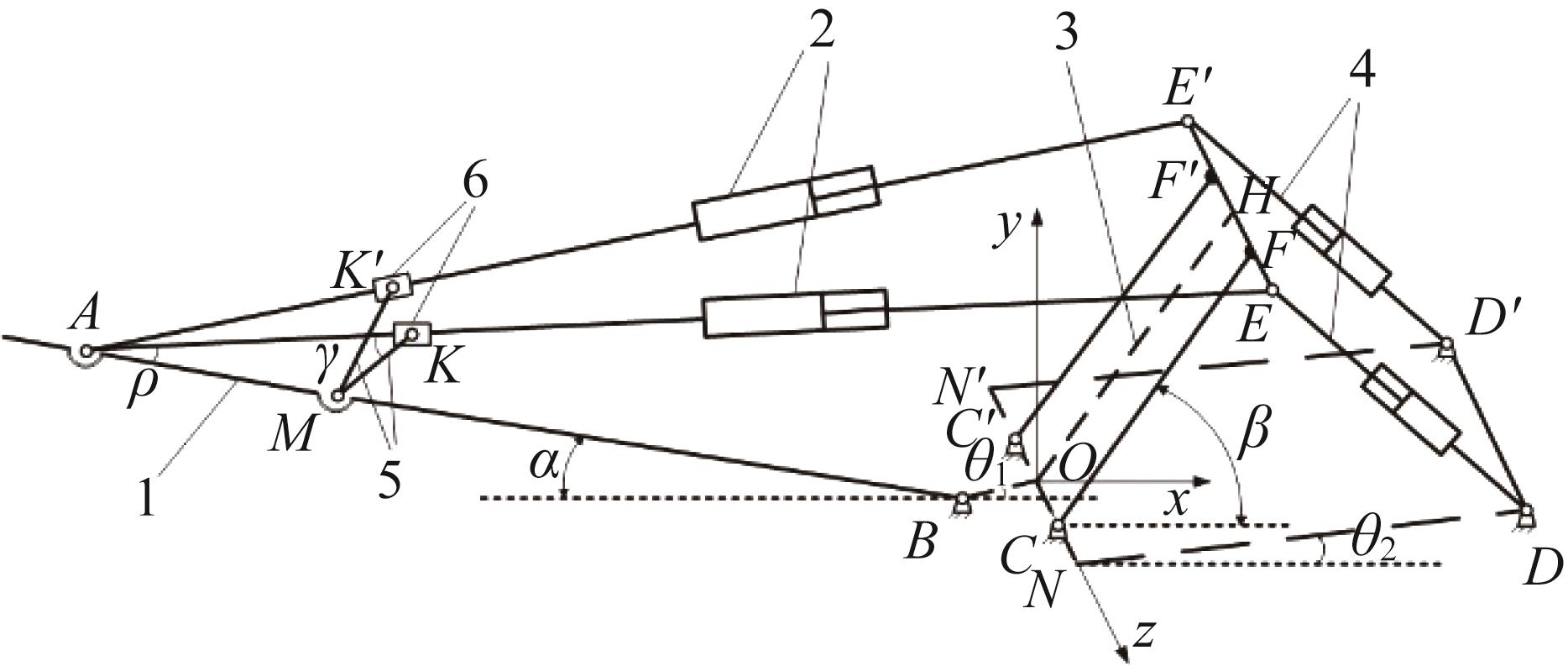

图3  新型桩架多级变幅机构运动简图1—立柱；2—前液压缸；3—变幅架；4—后液压缸；5—连杆；6—滑块。
参数数值
l1/m16.8
l2/m3.054
l3/m1.430 73
a1/m1.276 79
a2/m5.622 81
a3/m2
a4/m5.04
α0/(°)0
β0/(°)67
θ1/(°)16.38
θ2/(°)5.17
表1  多级变幅机构参数

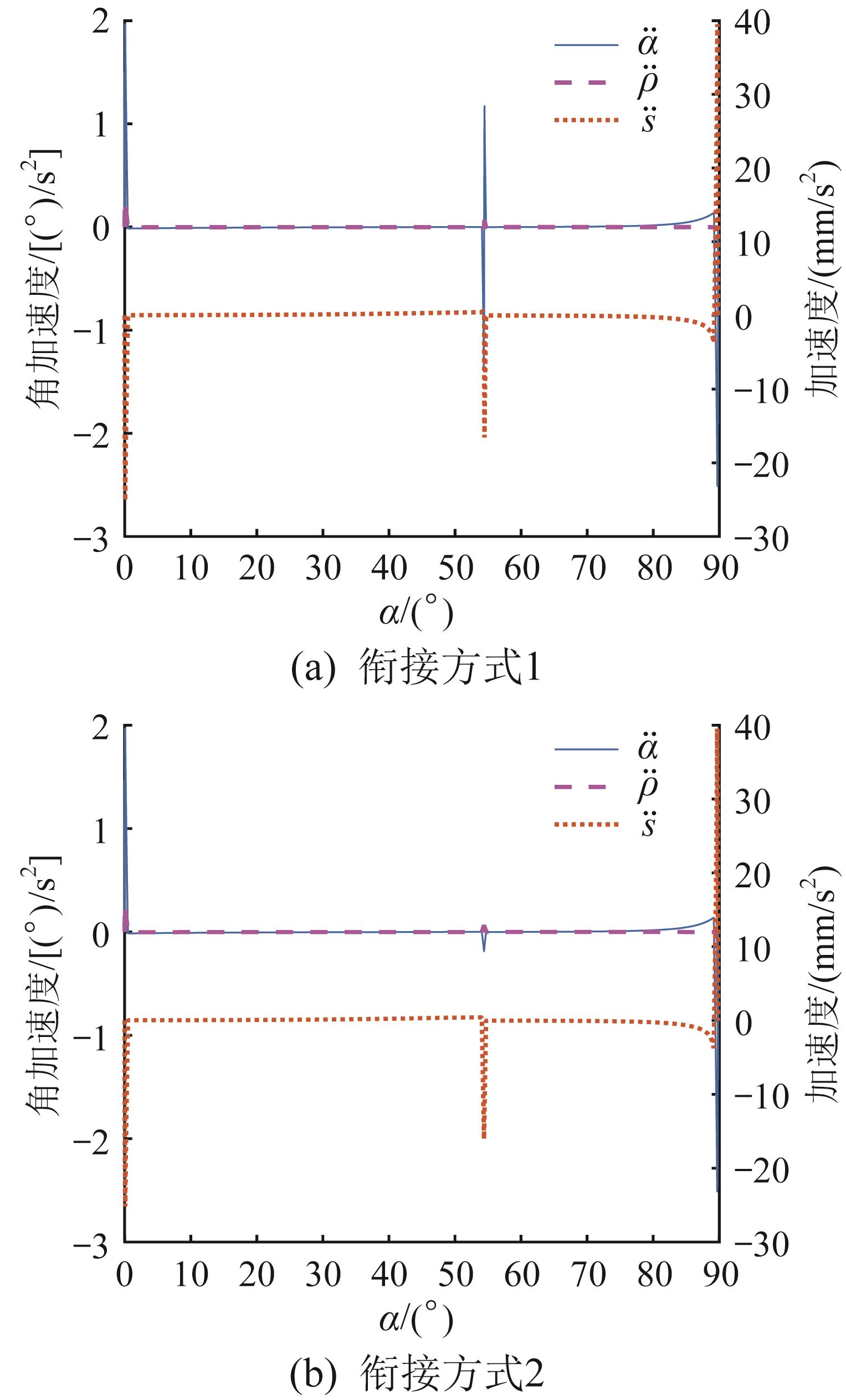

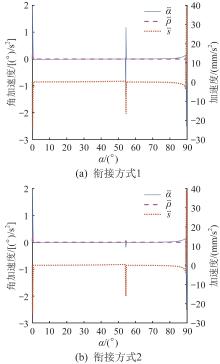

图4  多级变幅机构加速度和角加速度曲线

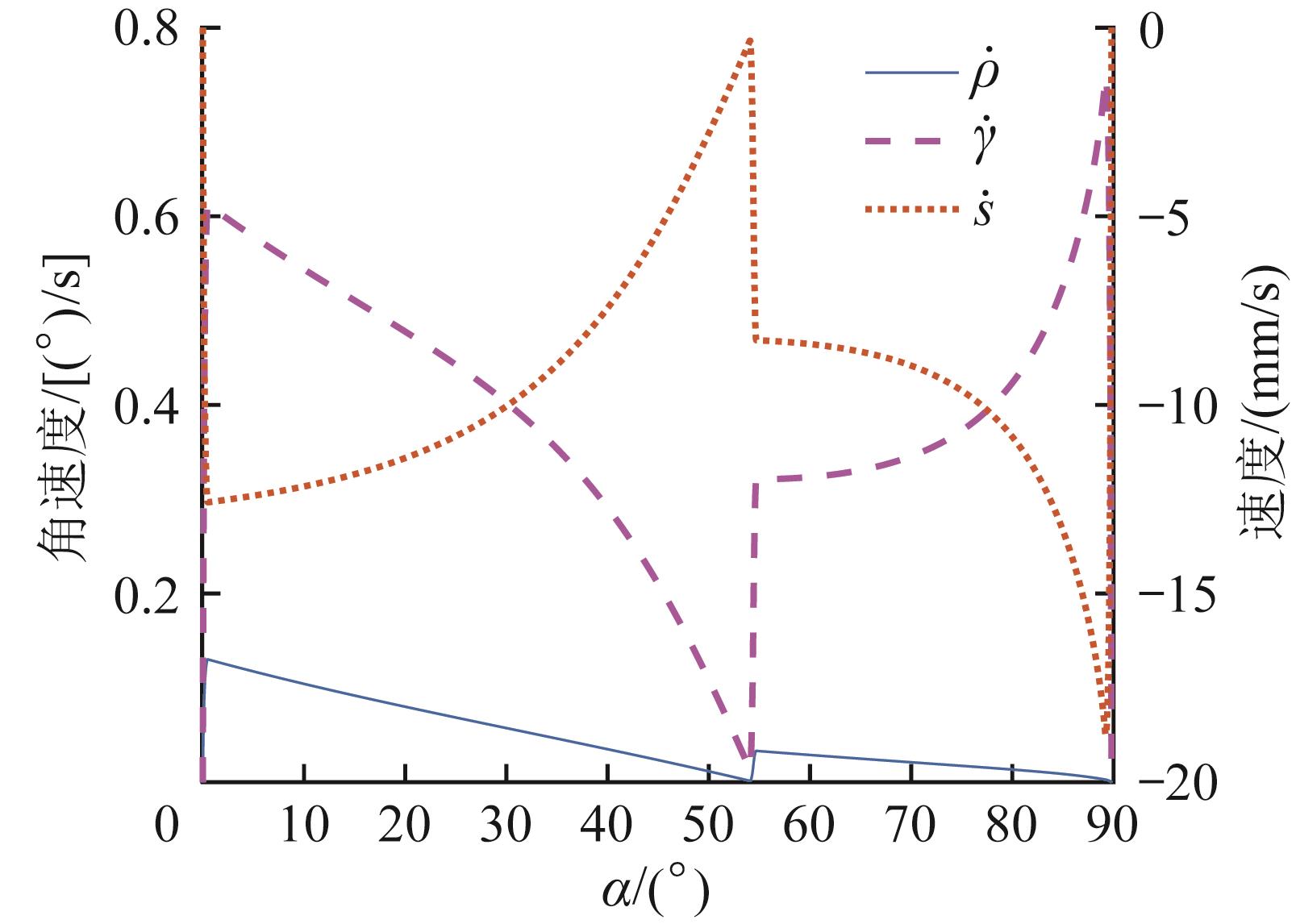

图5  衔接方式2下多级变幅机构速度和角速度曲线

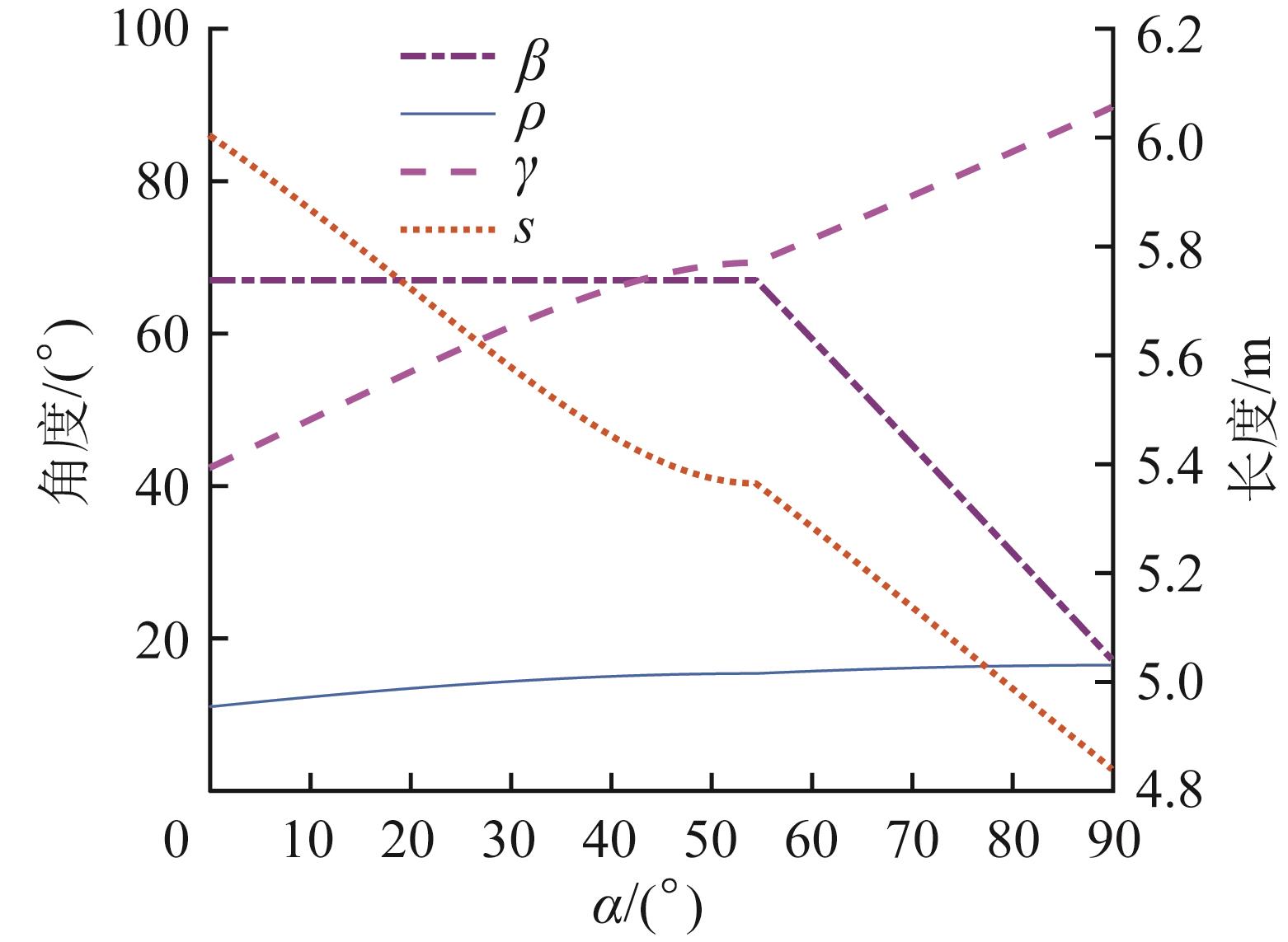

图6  衔接方式2下多级变幅机构的位置曲线

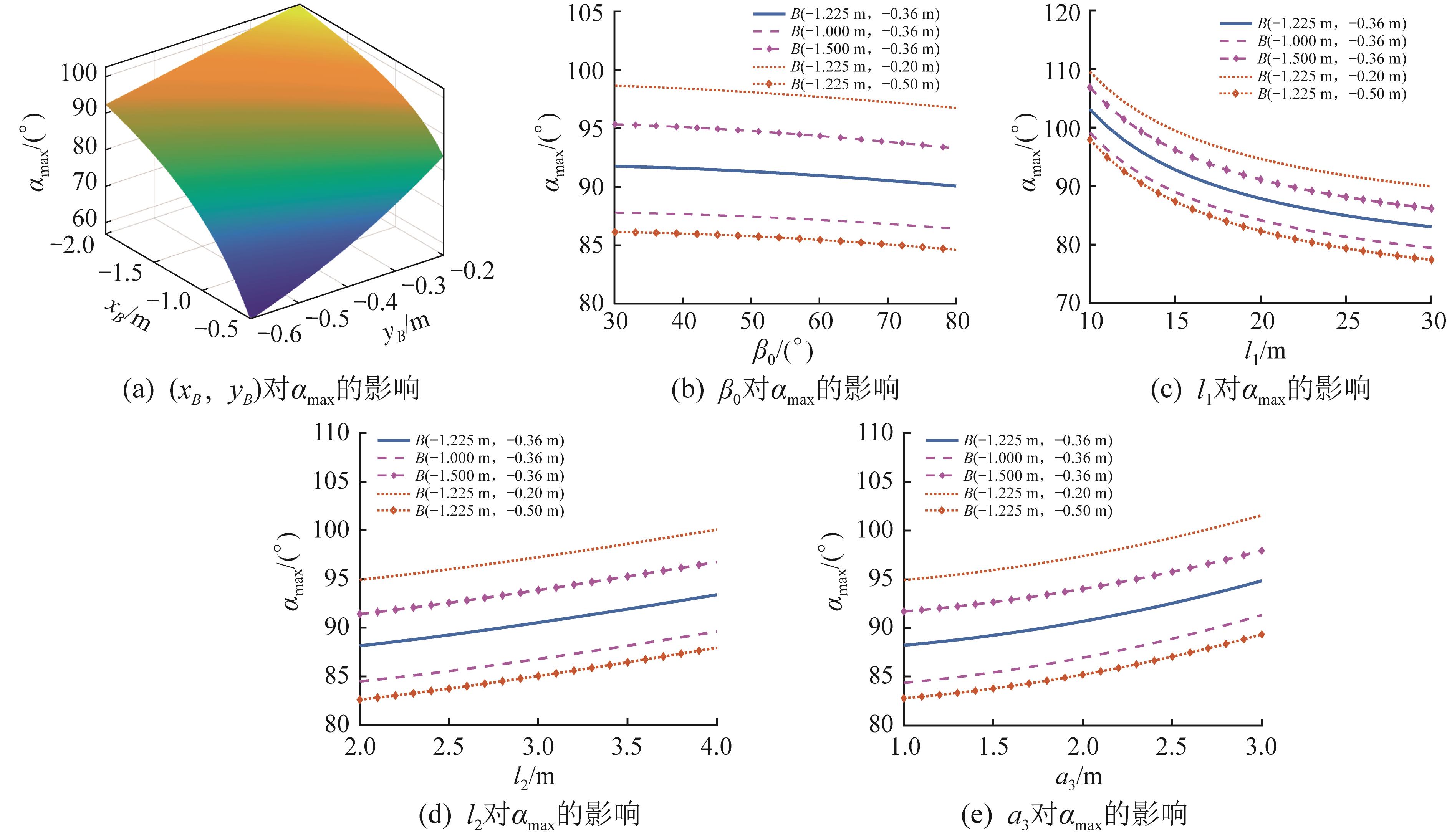

图7  多级变幅机构参数对αmax的影响

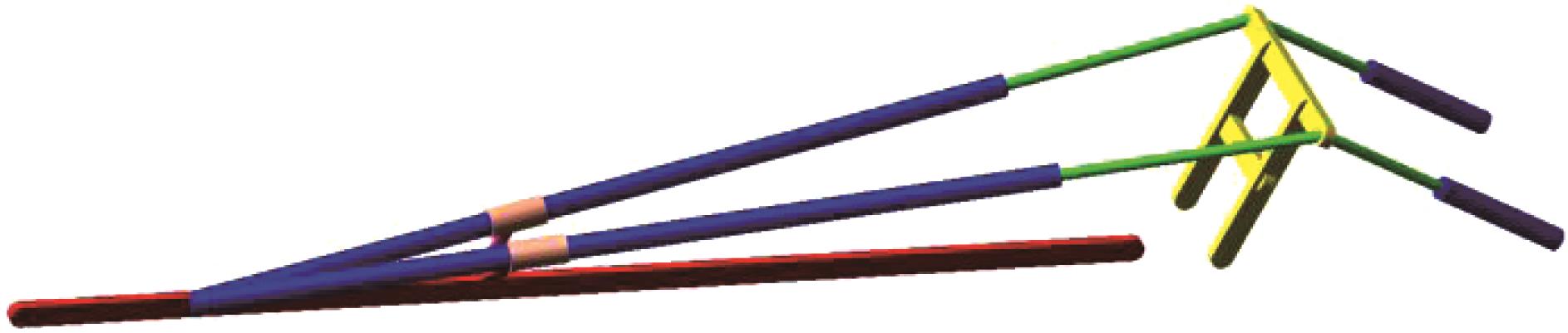

图8  多级变幅机构ADAMS仿真模型

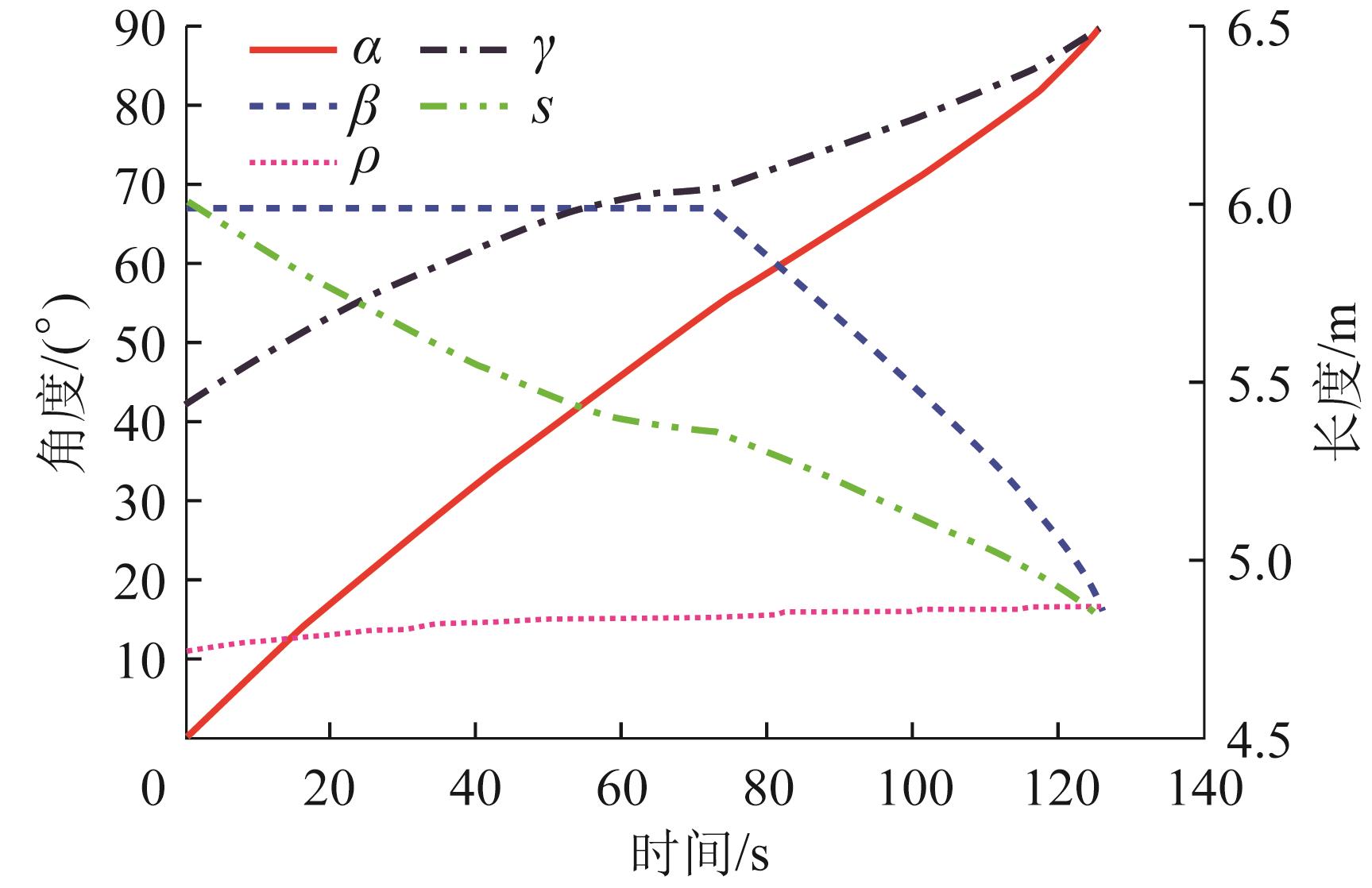

图9  多级变幅机构位置仿真曲线

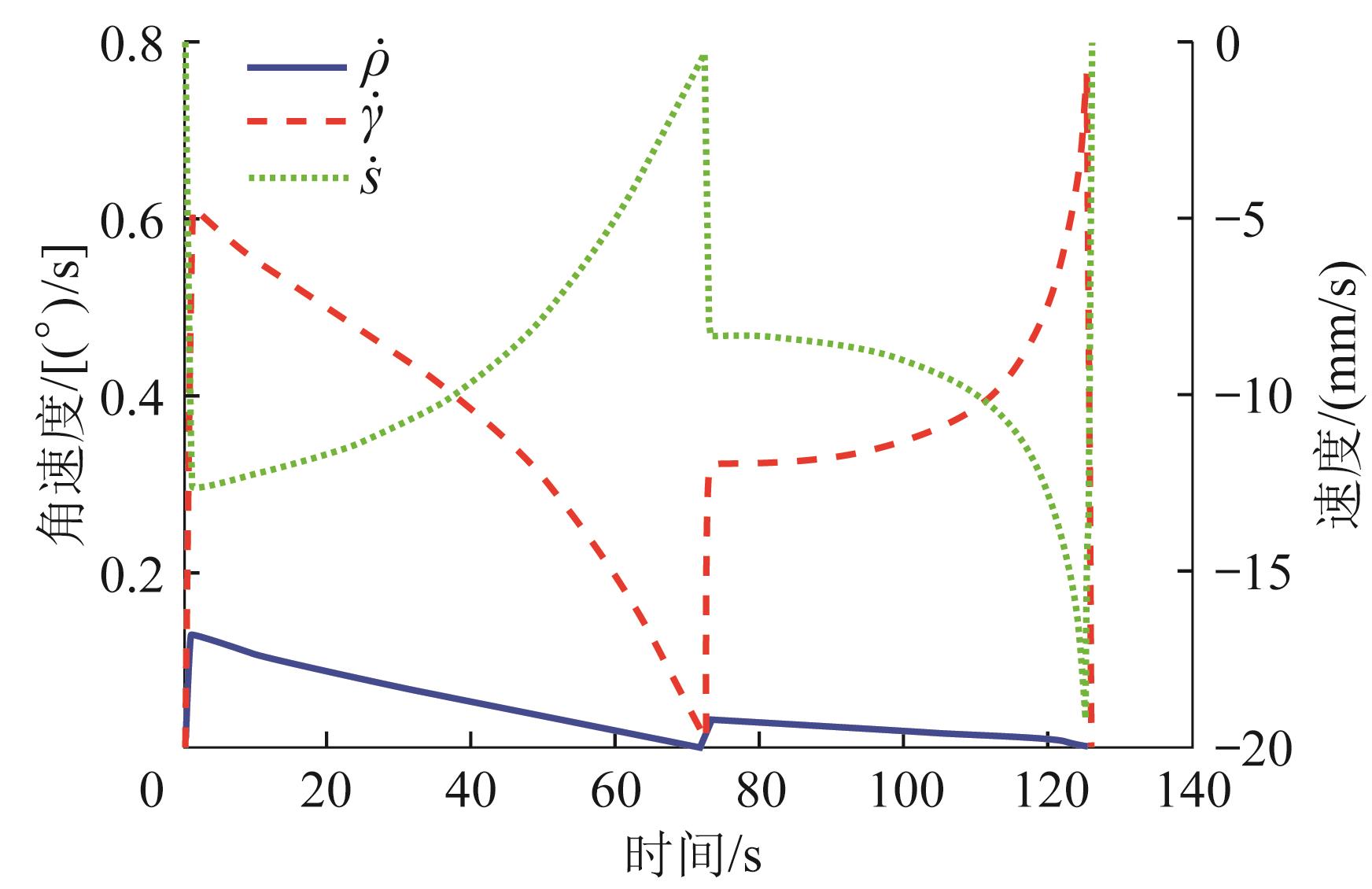

图10  多级变幅机构速度和角速度仿真曲线

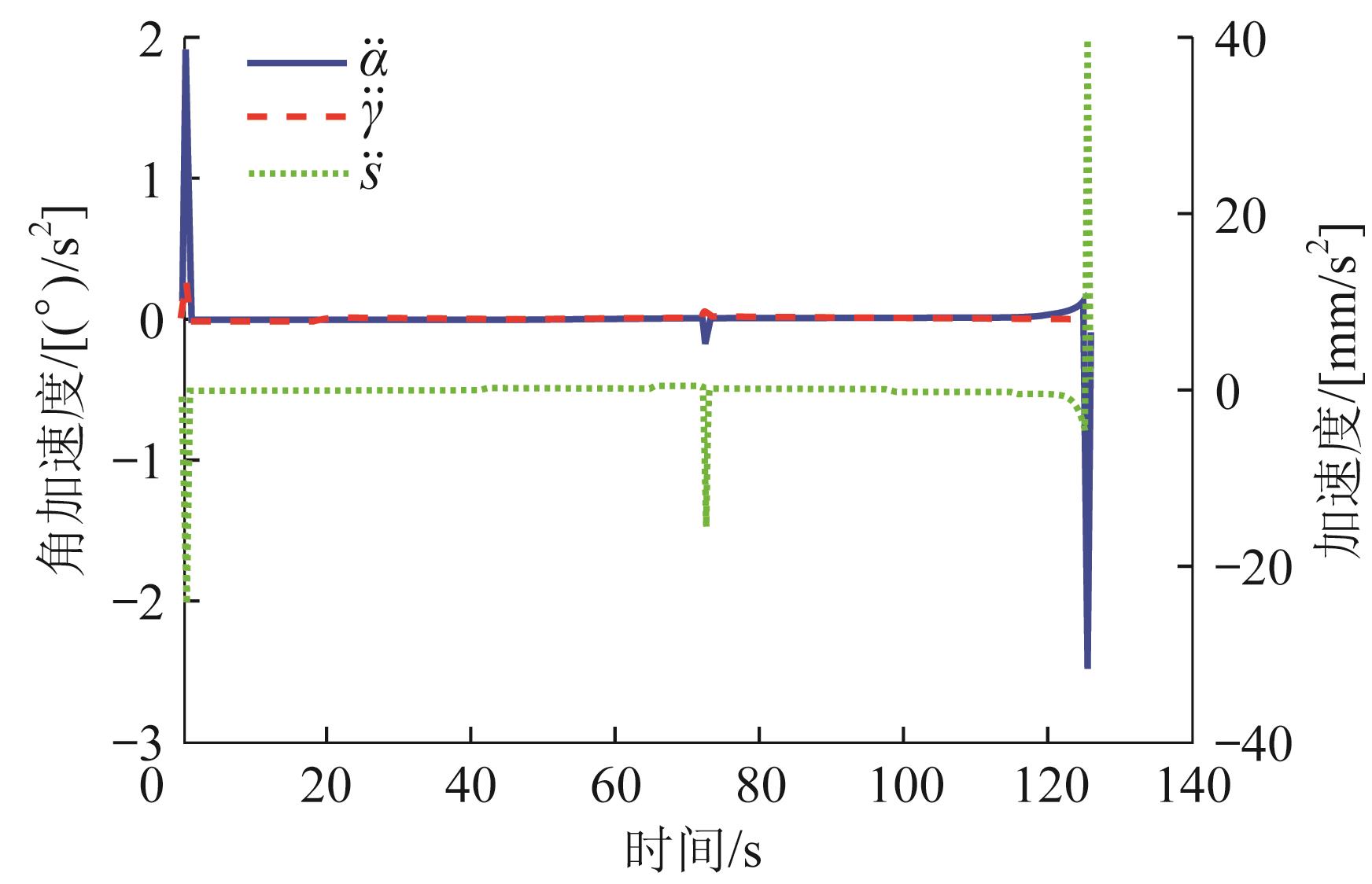

图11  多级变幅机构加速度和角加速度仿真曲线
