基于<strong>Kriging</strong>模型的大型立式磨机选粉机结构优化设计研究

doi:10.3785/j.issn.1006-754X.2024.04.170

工程设计学报

2024, Vol. 31

Issue (6): 801-809 DOI: 10.3785/j.issn.1006-754X.2024.04.170

优化设计

基于Kriging模型的大型立式磨机选粉机结构优化设计研究

李浩(

),王颖,马耀帅,孙春亚,黄荣杰,王昊琪,李琳利

郑州轻工业大学机电工程学院，河南郑州 450002

Research on structural optimization design for powder separator of large vertical mill based on Kriging model

Hao LI(

),Ying WANG,Yaoshuai MA,Chunya SUN,rongjie HUANG,Haoqi WANG,Linli LI

College of Mechanical and Electrical Engineering, Zhengzhou University of Light Industry, Zhengzhou 450002, China

全文: PDF(3687 KB) HTML

摘要：

大型立式磨机是一个结构复杂、运行参数多、监控与操作点多、多物理场的粉磨系统，其性能与结构有直接关系。基于NX二次开发的参数化设计方法，建立了LGM型大型立式磨机的计算流体动力学-离散相模型（computational fluid dynamics-discrete phase model, CFD-DPM），实现对其选粉机格栅结构的分析与设计，探讨转子叶片结构对立磨机工作性能的影响；提出了基于Kriging模型的选粉机结构优化设计方法，并在Isight平台进行优化验证。结果显示，在参数设计范围内适当减小选粉机转子叶片的腰部长度和头部长度，增大其厚度和倾角，可以有效提高转子扭矩和转子叶片间气流速度，优化后扭矩增大了2.91%，流速提高了9.76%，证明了所提出方法的有效性。研究结果为立式磨机的结构设计与优化提供了新的理论依据和实践指导，具有较高的科研参考价值和工业应用前景。

关键词： 立式磨机; 选粉机; Kriging代理模型; 优化设计; 转子叶片

Abstract:

Large vertical mill is a grinding system with complex structure, multiple operating parameters, multiple monitoring and operating points, and multiple physical fields, and its performance is directly related to the structure. Based on the parametric design method of NX secondary development, CFD-DPM (computational fluid dynamics-discrete phase model) of LGM large vertical mill was established. The grating structure of the powder separator was analyzed and designed, and the influence of the rotor blade structure on the performance of the mill was discussed. A structure optimization design method for powder separator based on Kriging model was proposed and verified on Isight platform. The results showed that the rotor torque and the velocity of the airflow between rotor blades could be effectively improved by appropriately reducing the waist length and head length of the rotor blades and increasing their thickness and inclination angle within the parameter design range. The torque was increased by 2.91% and the flow rate by 9.76% after optimization, which proved the effectiveness of the proposed method. The research results provide a new theoretical basis and practical guidance for the structural design and optimization of vertical mill, and have high scientific research reference value and industrial application prospect.

Key words: vertical grinder powder separator Kriging surrogate model optimal design rotor blade

收稿日期: 2024-09-23 出版日期: 2024-12-31

CLC:

TH 162

基金资助: 国家自然科学基金面上项目(52175256);河南省科技研发计划联合基金资助项目(225200810029);河南省科技攻关重点项目(242102221013)

作者简介: 李浩（1981—），男，教授，博士生导师，博士，从事工业数字孪生、产品设计方法学、智能制造服务等研究，E-mail: lihao@zzuli.edu.cn, http://orcid.org/0000-0001-6841-5075

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	李浩
	王颖
	马耀帅
	孙春亚
	黄荣杰
	王昊琪
	李琳利

引用本文:

李浩,王颖,马耀帅,孙春亚,黄荣杰,王昊琪,李琳利. 基于Kriging模型的大型立式磨机选粉机结构优化设计研究[J]. 工程设计学报, 2024, 31(6): 801-809.

Hao LI,Ying WANG,Yaoshuai MA,Chunya SUN,rongjie HUANG,Haoqi WANG,Linli LI. Research on structural optimization design for powder separator of large vertical mill based on Kriging model[J]. Chinese Journal of Engineering Design, 2024, 31(6): 801-809.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.04.170 或 https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I6/801

表1 LGM型立磨机主要结构尺寸参数

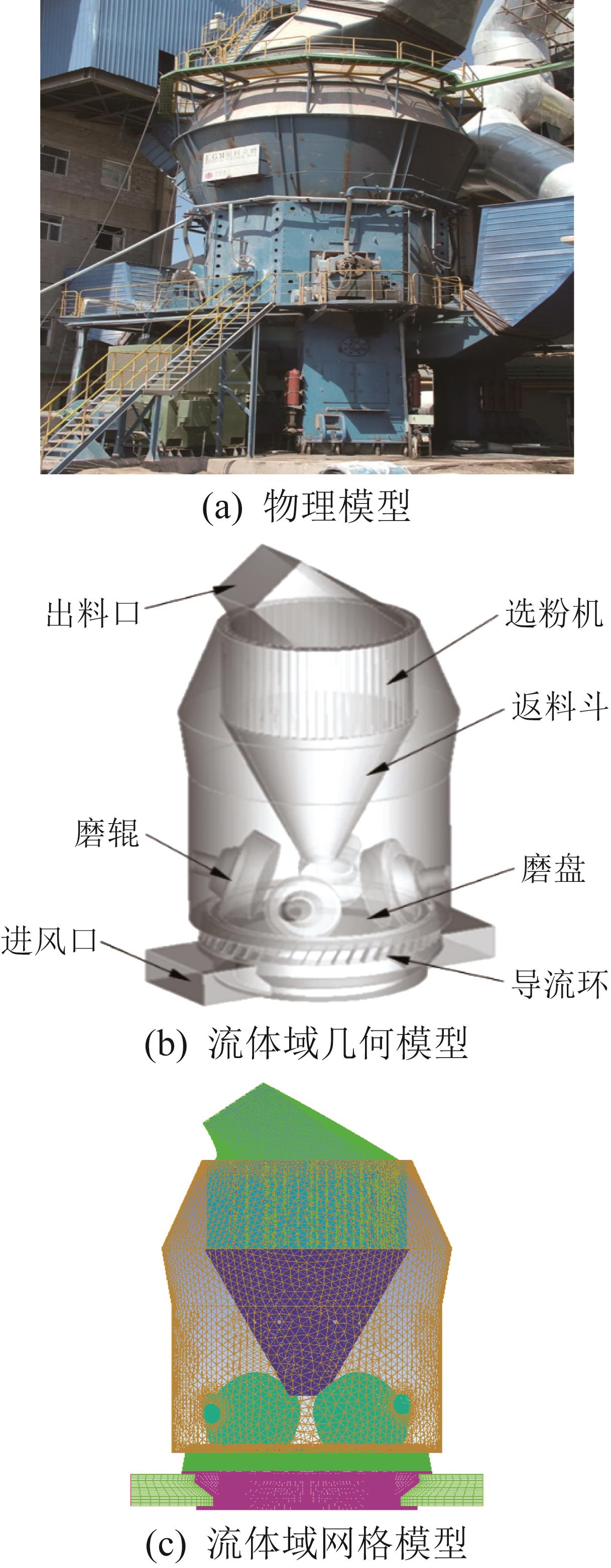

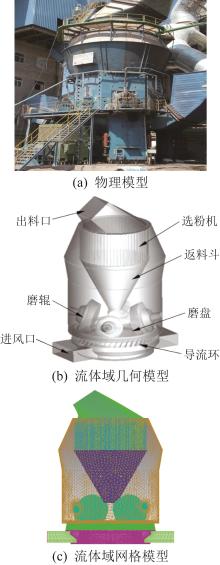

图1 立磨机物理模型及流体域几何模型和网格模型

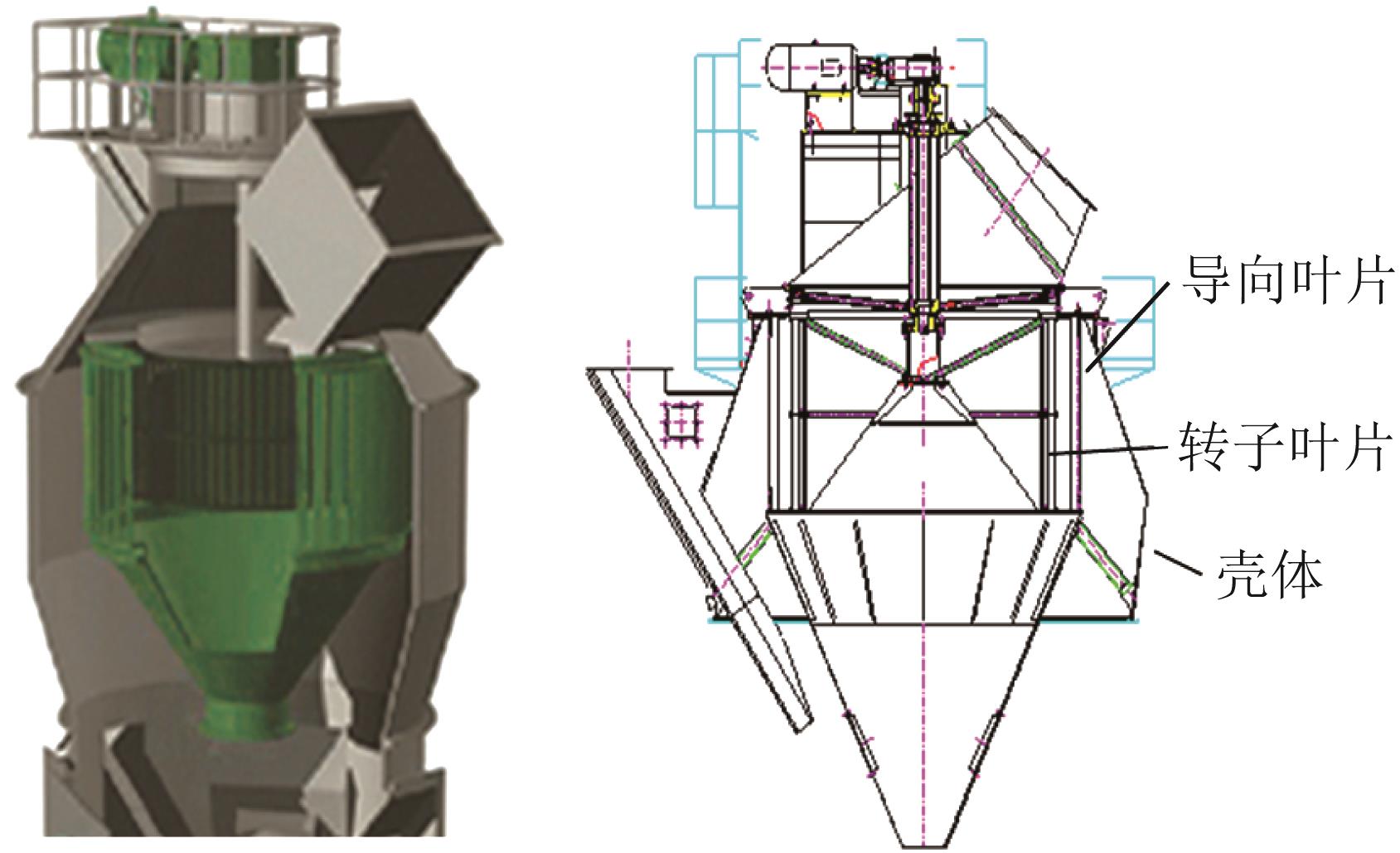

图2 选粉机结构示意图

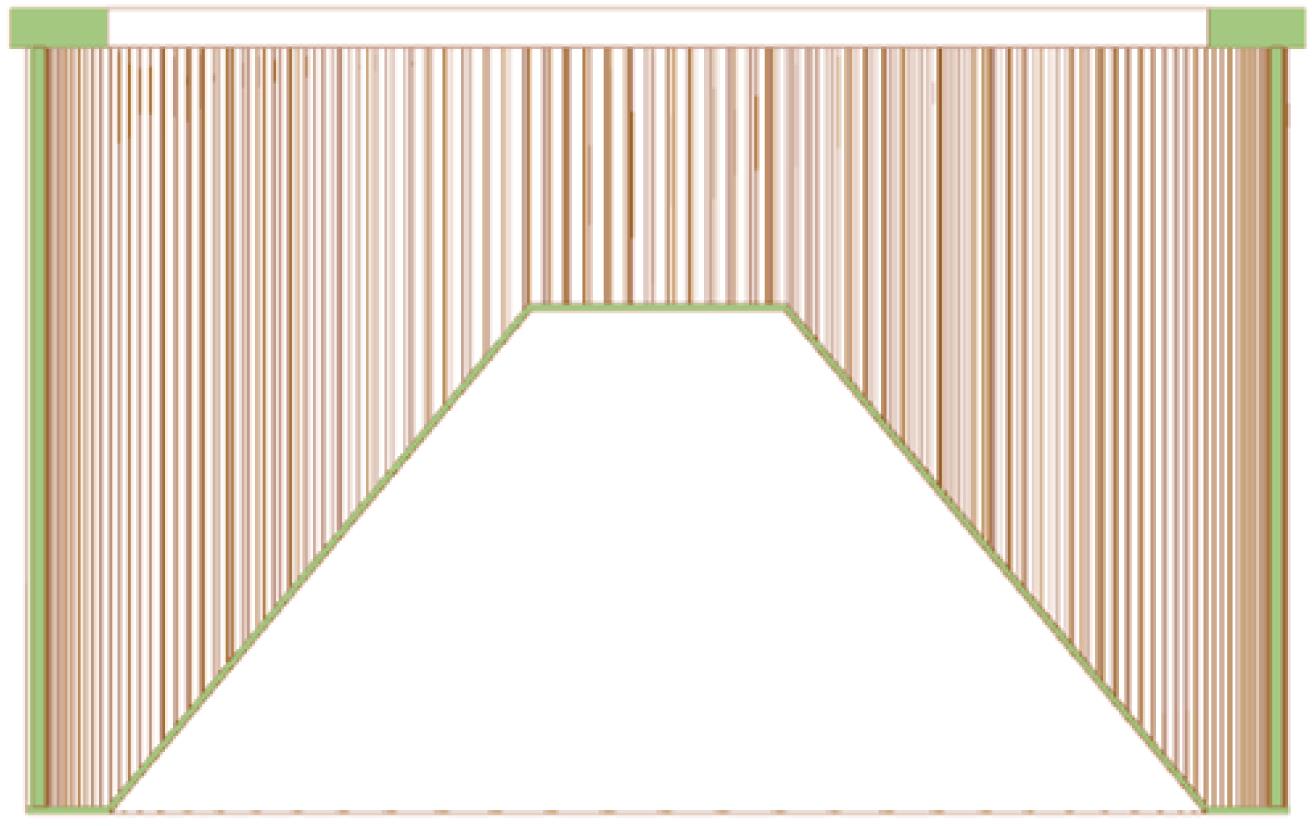

图3 选粉机转笼格栅结构示意

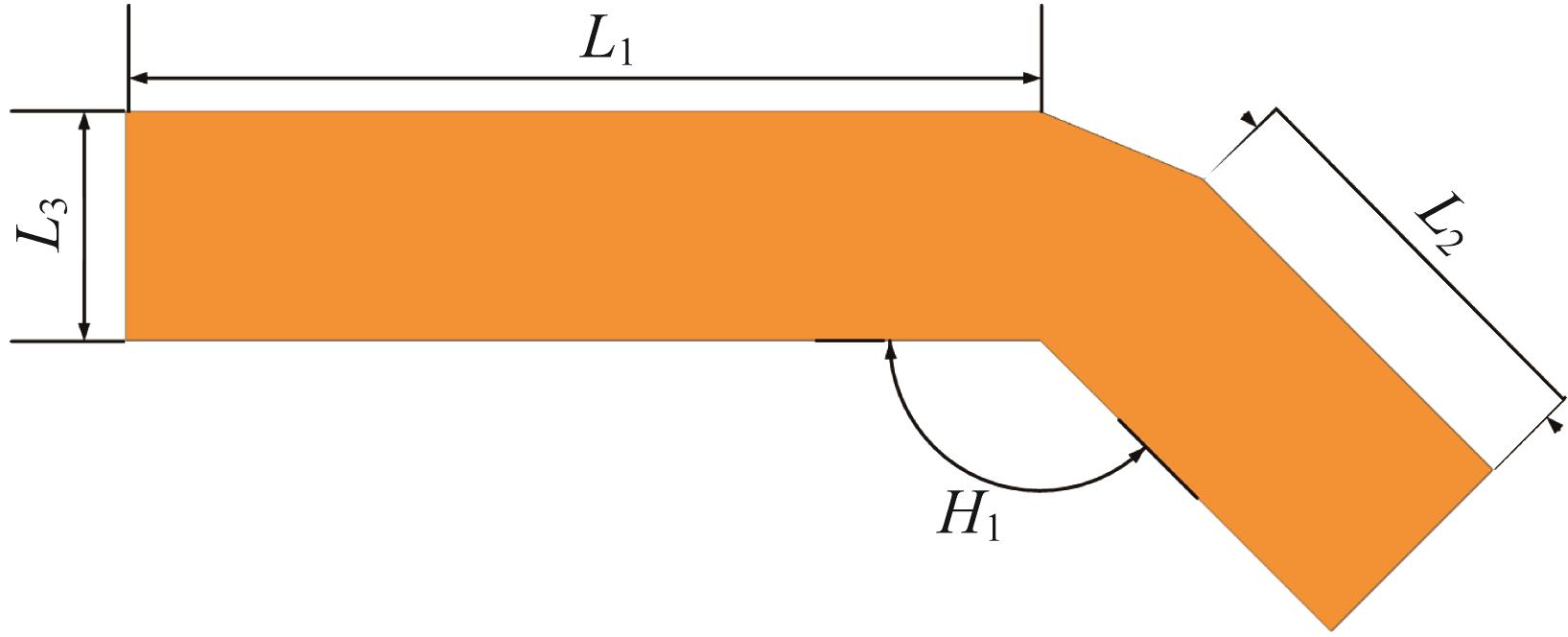

图4 转子叶片结构示意

表2 转子叶片结构参数设计范围

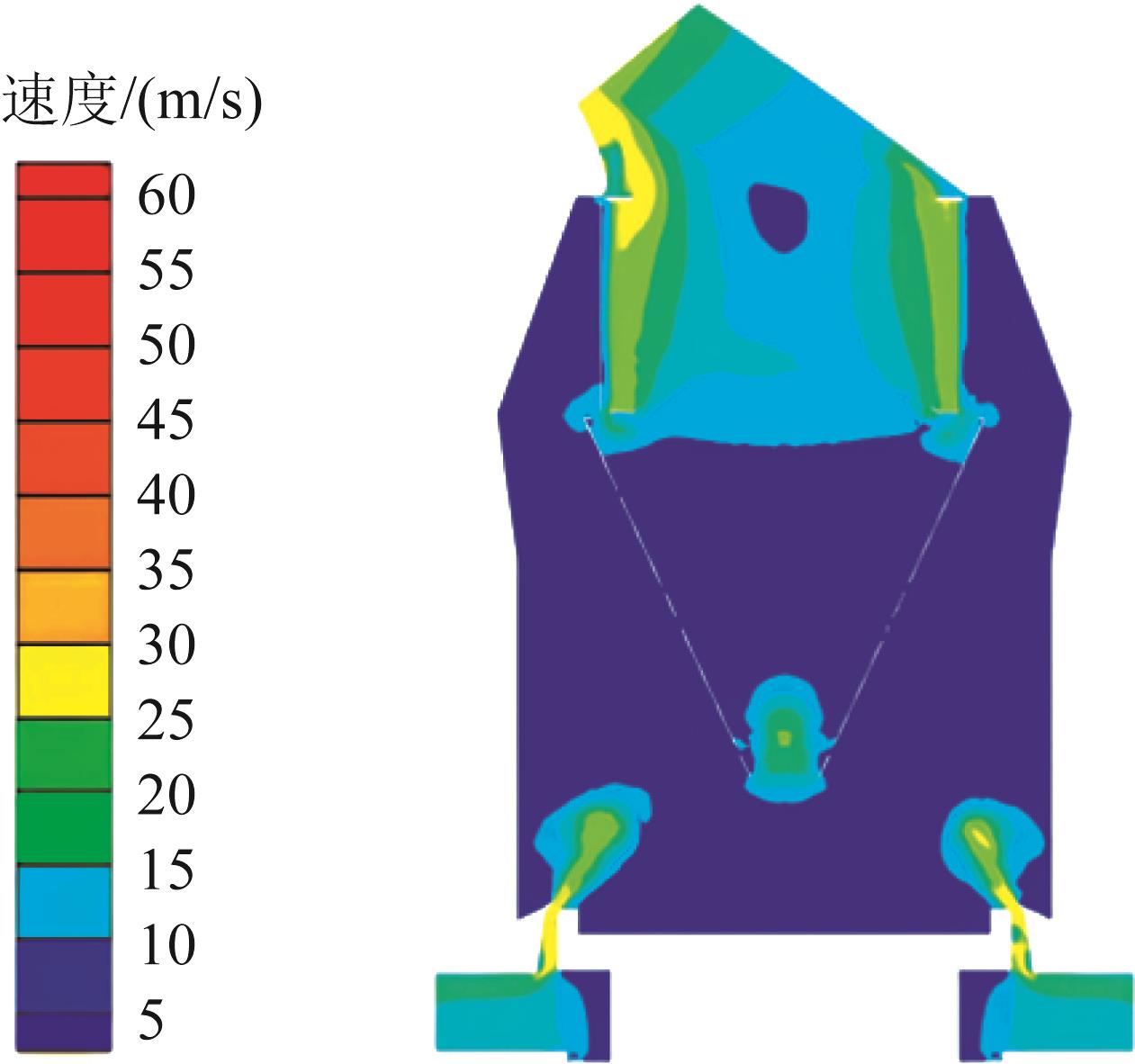

图5 选粉机内部气流速度分布云图

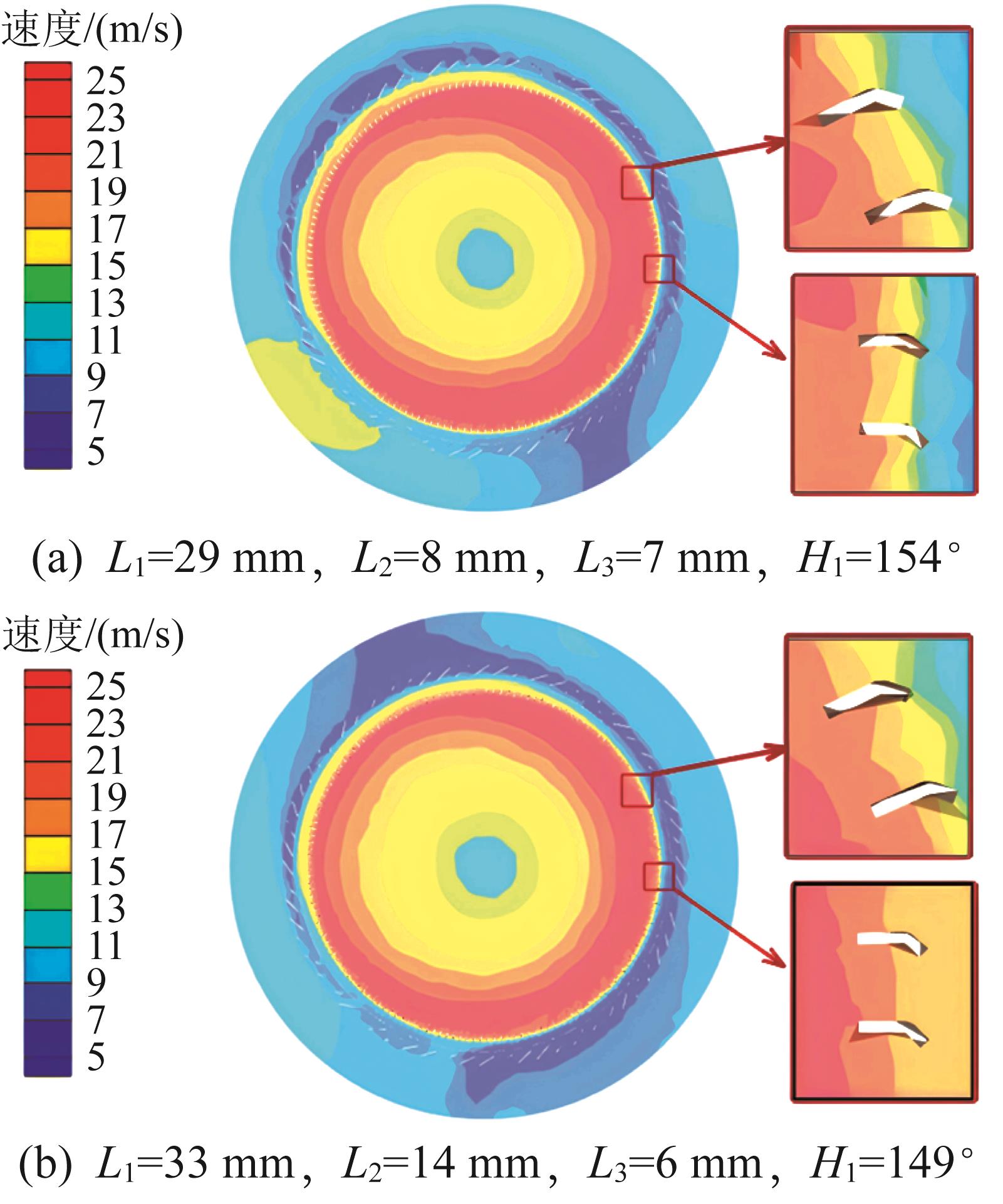

图6 不同结构下转子叶片间气流速度分布云图及其局部放大图

表3 不同结构下转子扭矩和转子叶片间气流速度

图7 NSGA-II流程框图

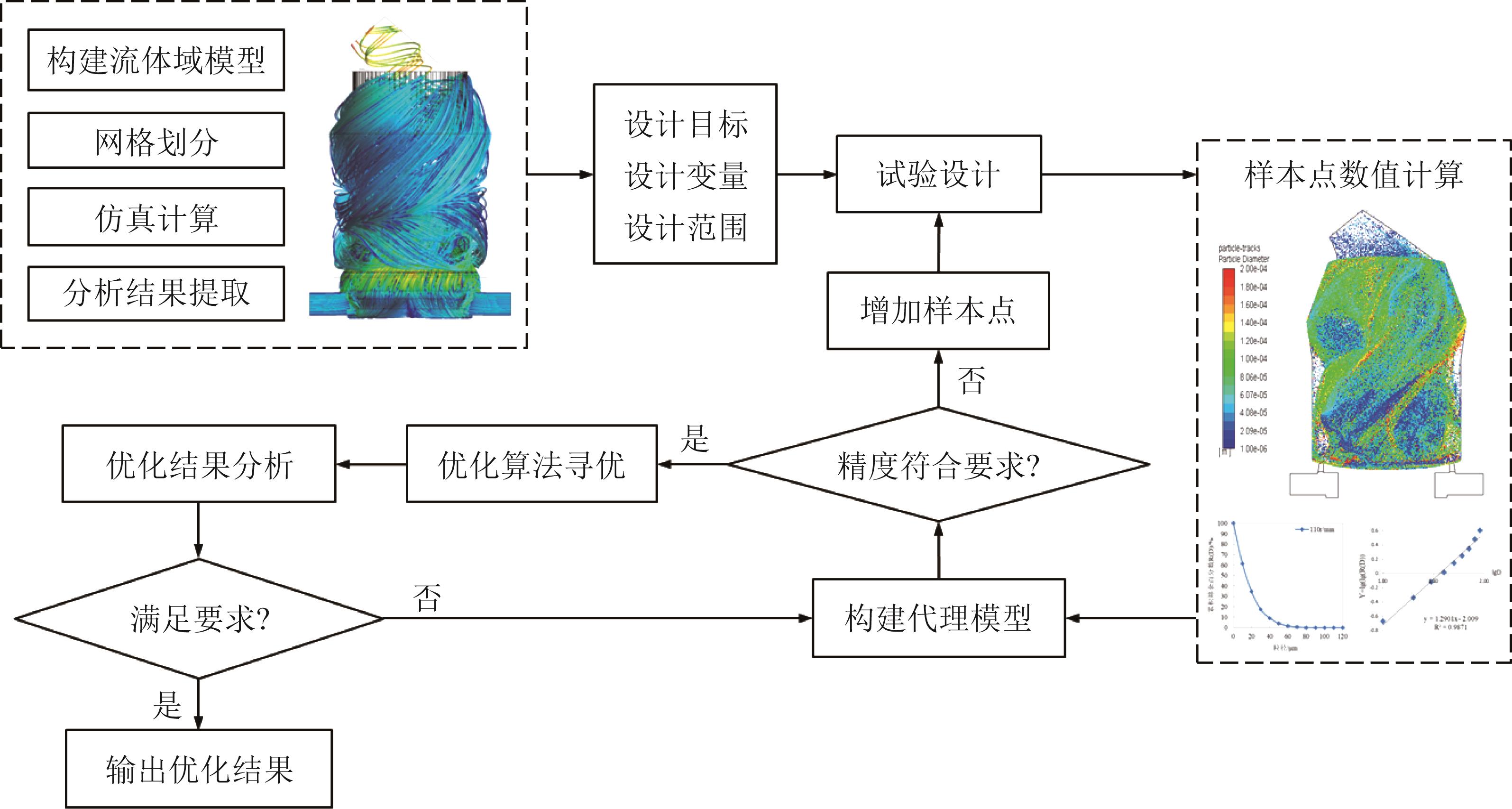

图8 选粉机结构参数优化设计流程框图

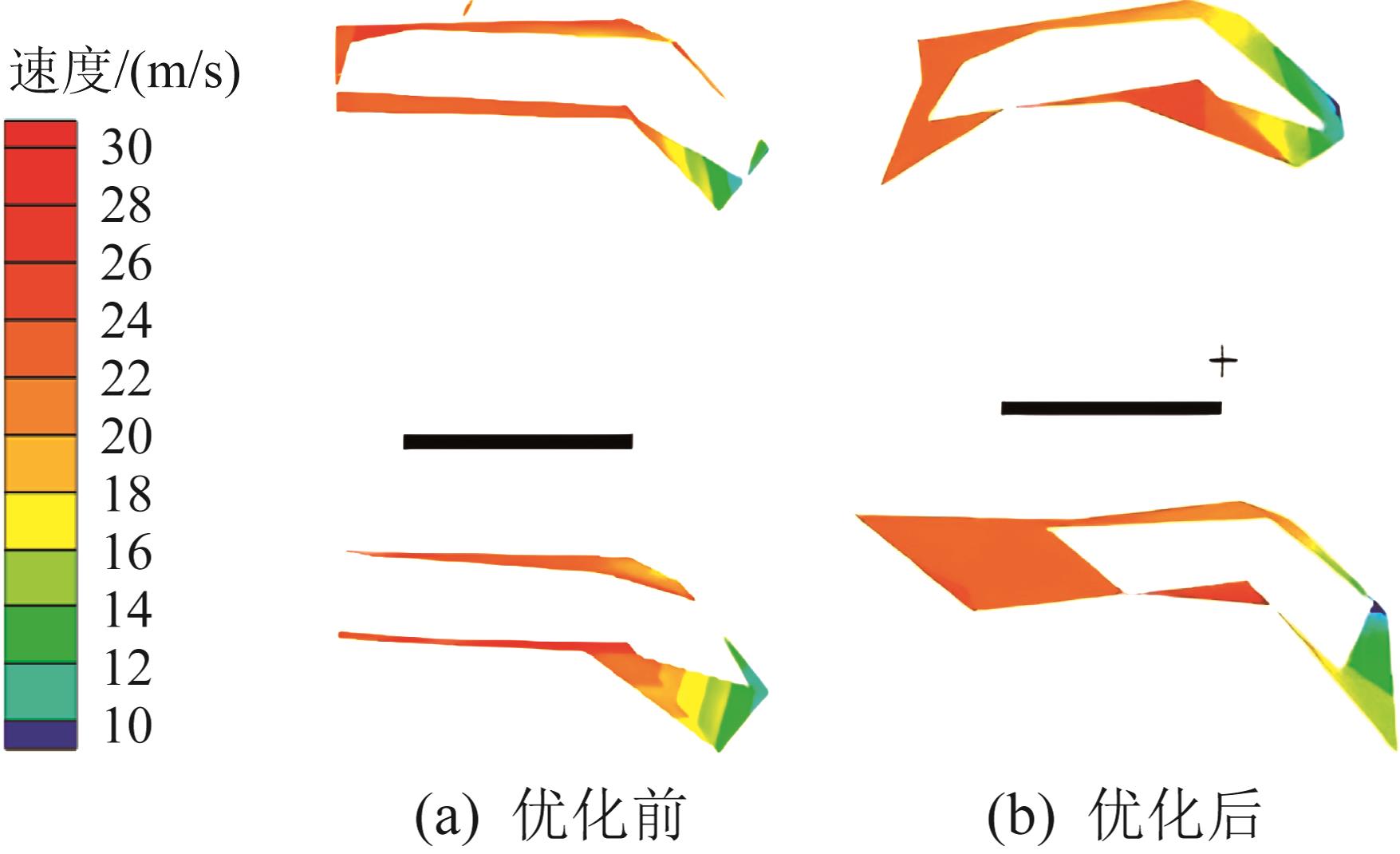

图9 优化前后转子叶片间气流速度分布云图

表4 优化前后转子结构参数及转子扭矩和转子叶片间气流速度的对比

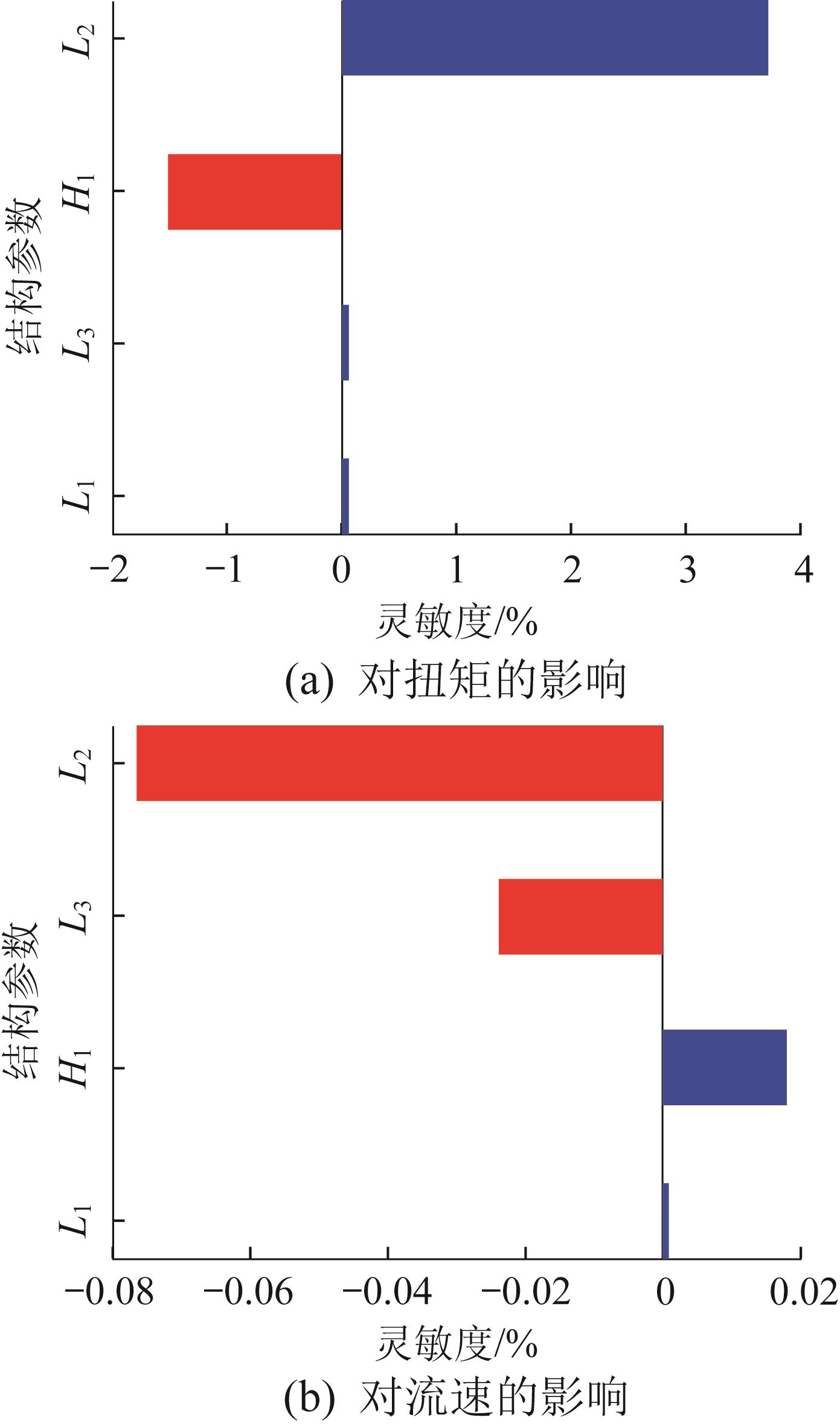

图10 转子叶片结构参数灵敏度分析结果
