工程设计学报
工程设计学报  2024, Vol. 31 Issue (6): 810-822    DOI: 10.3785/j.issn.1006-754X.2024.04.112
优化设计
基于结构功能衍生系数的桥式起重机金属结构优化设计
董青(),张天祥,戚其松,徐格宁
太原科技大学 机械工程学院，山西 太原 030024
Optimization design of metal structure of bridge crane based on structural function derivative coefficients
Qing DONG(),Tianxiang ZHANG,Qisong QI,Gening XU
School of Mechanical Engineering, Taiyuan University of Science and Technology, Taiyuan 030024, China
 全文: PDF(3568 KB)   HTML
摘要：

起重机是八大特种设备之一，其结构设计的合理性对于设备安全运行、提质增效至关重要。为此，提出了一种基于结构功能衍生系数的桥式起重机金属结构优化设计方法。首先，利用解释结构模型准确描述了起重机不同零部件之间的相互作用和影响关系，分析了起重机结构的复杂性，识别出对起重机金属结构强度影响较大的参数并对其进行优化设计；其次，在有限元仿真的基础上，将结构功能衍生系数与拟合函数相结合，寻找出最佳的设计参数组合；最后，以300/100 t-30 m通用桥式起重机为工程实例，通过仿真使整机的质量减小了2 035.113 kg，验证了所提方法的有效性。基于结构功能衍生系数的起重机金属结构优化设计方法，解决了传统的优化方法中忽略了起重机各零部件之间复杂的相互作用的问题，可在确保起重机服役安全性的基础上实现其金属结构的轻量化设计。
关键词： 解释结构模型;  结构功能衍生系数;  优化设计;  桥式起重机;  金属结构
Abstract:

Crane is one of the eight special equipment, the rationality of its structural design is crucial for the safe operation, quality improvement, and efficiency enhancement of the equipment. Therefore, an optimization design method of metal structure of bridge crane based on structural function derivative coefficients was proposed. Firstly, the interpretive structure model was used to accurately describe the interactions and influence relationships between different parts of the crane, the structure complexity of the crane was analyzed to identify and optimize the parameters that had a significant impact on the strength of metal structure of the crane. Secondly, based on the finite element simulation, the structural function derivative coefficients were combined with fitting functions to find the optimal combination of design parameters. Finally, a 300/100 t-30 m bridge crane was taken as an engineering example, and the mass of the whole crane was reduced by 2 035.113 kg through simulation, and the effectiveness of the proposed method was verified. The optimization design method of metal structure of crane based on structural function derivative coefficients solves the problem that the complex interactions between various parts of crane is ignored in the traditional optimization method, and can realize the lightweight design of metal structure on the basis of ensuring the safety of crane service.
Key words: interpretative structure model    structural functional derivative coefficient    optimization design    bridge crane    metal structure
收稿日期: 2024-02-19 出版日期: 2024-12-31
CLC:  TH 215
基金资助: 国家自然科学基金资助项目(52105269)
作者简介: 董 青（1989—），女，副教授，博士，从事重大装备数字孪生、疲劳寿命预测、安全评估、报废决策及其相关专业软件开发等研究，E-mail: qingdong@tyust.edu.cn, https://orcid.org/0009-0004-7653-1673
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
董青
张天祥
戚其松
徐格宁

引用本文:

董青,张天祥,戚其松,徐格宁. 基于结构功能衍生系数的桥式起重机金属结构优化设计[J]. 工程设计学报, 2024, 31(6): 810-822.

Qing DONG,Tianxiang ZHANG,Qisong QI,Gening XU. Optimization design of metal structure of bridge crane based on structural function derivative coefficients[J]. Chinese Journal of Engineering Design, 2024, 31(6): 810-822.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.04.112    或    https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I6/810

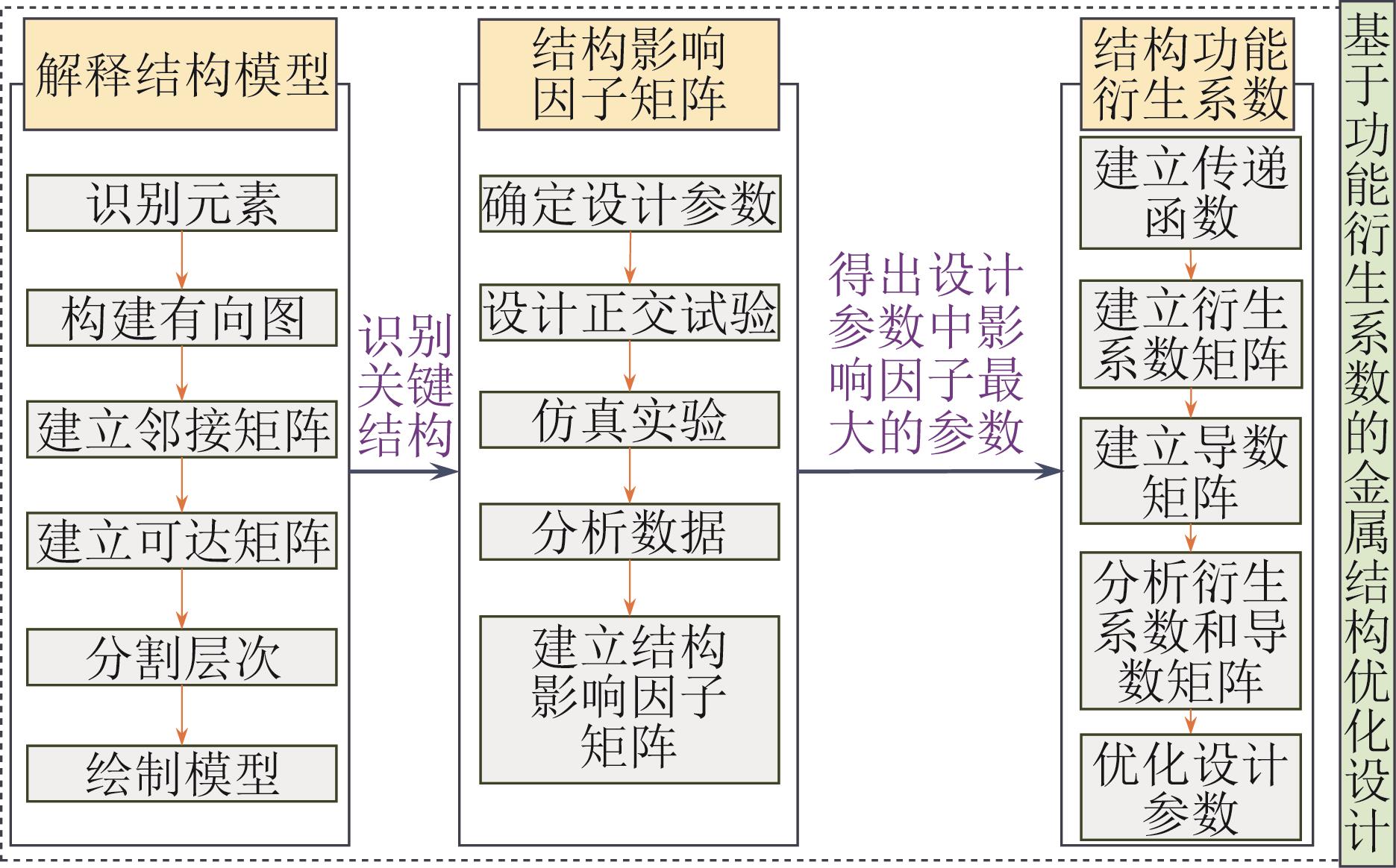

图1  起重机金属结构优化设计流程图
图2  起重机组成
符号元素序号元素序号元素序号元素
S1主梁S8小车从动车轮组S15副横梁S22大车主起升电机
S2大车台车梁S9副小车架车轮组S16主起升定滑轮装配S23副起升定滑轮装配
S3大车连接梁S10

小车运行电机

（三合一）

S17主起升动滑轮装配S24副起升动滑轮装配
S4大车台车S18主吊钩组S25副吊钩组
S5大车车轮组S11小车台车S19

主起升卷

筒组

S26副起升卷筒组
S6

大车运行电机

（三合一）

S12小车架S27副减速器
S13副小车架S20主减速器S28副制动器
S7小车主动车轮组S14横梁S21主制动器S29大车副起升电机
表1  起重机元素

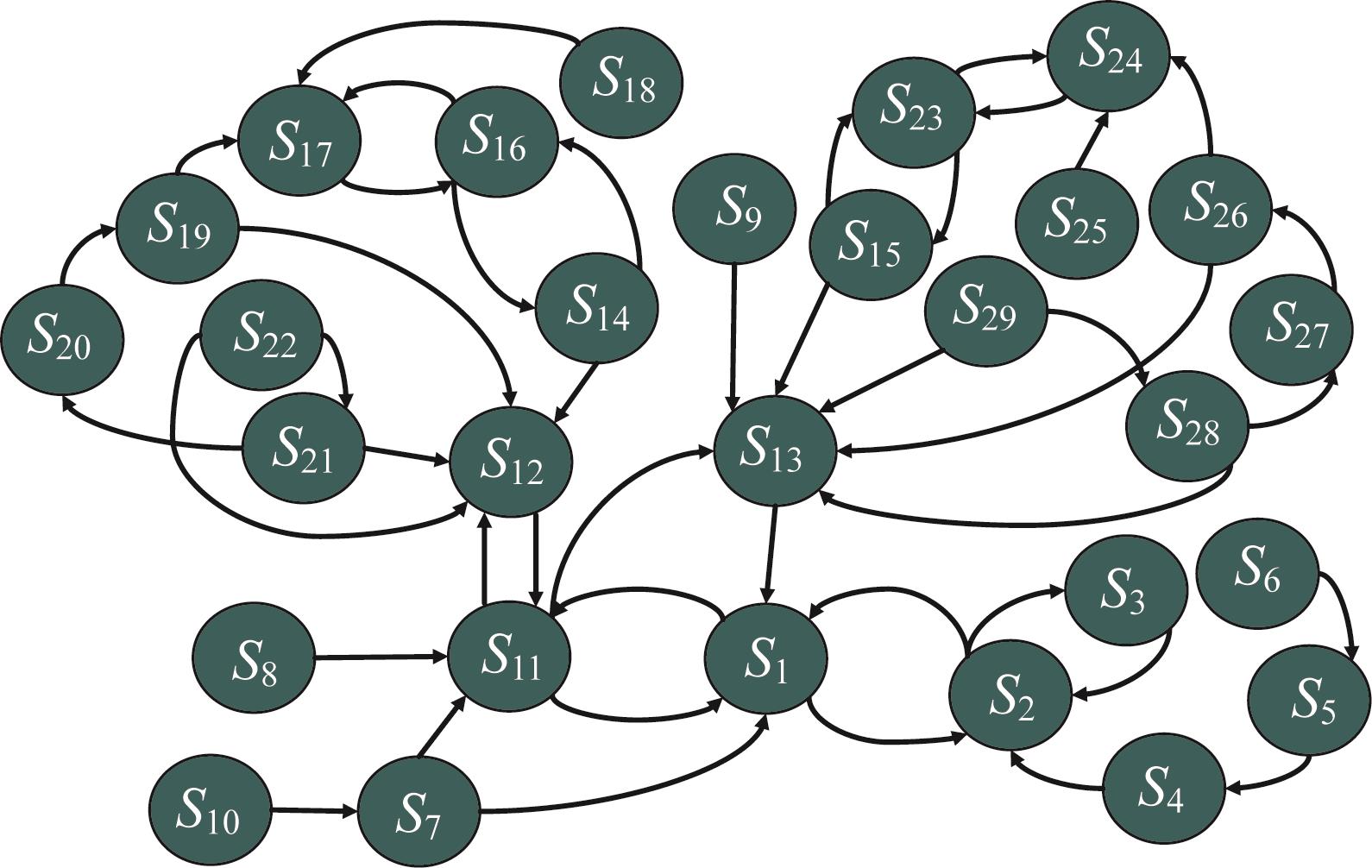

图3  起重机初始有向图
元素序号可达集元素序号可达集元素序号可达集
S1{S1, S2, S3, S11, S12, S13}S12{S1, S2, S3, S11, S12, S13}S21

{S1, S2, S3, S11, S12, S13, S14,

S16, S17, S18, S19, S20, S21}

S2{S1, S2, S3,S11, S12, S13}
S3{S1, S2, S3, S11, S12, S13}S13{S1, S2, S3, S11, S12, S13}S22

{S1, S2, S3, S11, S12, S13, S14,

S16, S17, S18, S19, S20, S21, S22}

S4{S1, S2, S3, S4, S11, S12, S13}S14

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18}

S23{S1, S2, S3, S11, S12, S13, S15, S23, S24}
S5{S1, S2, S3, S4, S5, S11, S12, S13}S15

{S1, S2, S3, S11, S12, S13,

S15, S23, S24}

S24{S1, S2, S3, S11, S12, S13, S15, S23, S24}
S6

{S1, S2, S3, S4, S5, S6,

S11, S12, S13}

S16

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18}

S25{S1, S2, S3, S11, S12, S13, S15, S23, S24, S25}
S7{S1, S2, S3, S7, S11, S12, S13}S17

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18}

S26{S1, S2, S3, S11, S12, S13, S15, S23, S24, S26}
S8{S1, S2, S3, S8, S11, S12, S13}S18

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18}

S27

{S1, S2, S3, S11, S12, S13, S15,

S23, S24, S26, S27}

S9

{S1, S2, S3, S9, S11, S12,

S13, S14, S16, S17, S18}

S19

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18, S19}

S28{S1, S2, S3, S11, S12, S13, S15, S23,S24, S26, S27, S28}
S10{S1, S2, S3, S7, S10, S11, S12, S13}S20

{S1, S2, S3, S11, S12, S13,

S14, S16, S17, S18, S19, S20}

S29

{S1, S2, S3, S11, S12, S13, S15, S23,

S24, S26, S27, S28, S29}

S11{S1, S2, S3, S11, S12, S13}
表2  起重机元素的可达集
元素序号先行集元素序号先行集
S1{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S14{S9, S14, S16, S17, S18, S19, S20, S21, S22}
S15{S15, S23, S24, S25, S26, S27, S28, S29}
S2{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S16{S9, S14, S16, S17, S18, S19, S20, S21, S22}
S17{S9, S14, S16, S17, S18, S19, S20, S21, S22}
S3{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S18{S9, S14, S16, S17, S18, S19, S20, S21, S22}
S19{S19, S20, S21, S22}
S4{S4, S5, S6}S20{S20, S21, S22}
S5{S5, S6}S21{S21, S22}
S6{S6}S22{S22}
S7{S7, S10}S23{S15, S23, S24, S25, S26, S27, S28, S29}
S8{S8}S24{S15, S23, S24, S25, S26, S27, S28, S29}
S9{S9}S25{S25}
S10{S10}S26{S26, S27, S28, S29}
S11{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S27{S27, S28, S29}
S12{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S28{S28, S29}
S13{S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16, S17, S18, S19, S20, S21, S22, S23, S24, S25, S26, S27, S28, S29}S29{S29}
表3  起重机元素的先行集
图4  基于ISM的起重机零部件层次结构及连接关系

连接

序号

装配连接关系及尺寸符号参数传递关系符号
S22—S21主起升电机轴直径—联轴器孔径—制动器轴直径d1—Φ1—d2主起升电机输出轴转速—联轴器转速n1
S22—S12电机底座螺纹孔径—小车架固定孔径—小车架上盖板厚Φ2—Φ3—x14主起升电机转动产生力—小车架上盖板压力F1
S29—S28副起升电机轴直径—联轴器孔径—制动器轴直径d3—Φ4—d2副起升电机输出轴转速—联轴器转速n2
S29—S13电机底座螺纹孔径—小车架固定孔—小车架上盖板厚Φ5—Φ6—x14副起升电机产生的力—小车架上盖板压力F2
S21—S20联轴器孔径—减速器轴直径Φ1—d4联轴器转速—减速器输入轴转速n1
S21—S12减速器底座螺纹孔径—小车架固定孔径—小车架上盖板厚Φ8—Φ9—x14减速器转动产生的力—小车架上盖板压力F3
S6—S5大车运行电机轴直径—车轮组孔径d5—Φ10大车运行电机输出轴转速—车轮组转速n3
S28—S27副联轴器孔径—减速器孔径Φ11—Φ12副联轴器转速—减速器输入轴转速n2
S28—S13副制动器底座螺纹孔径—小车架固定孔径Φ13—Φ14副减速器转动产生的力—小车架上盖板压力F4
S20—S19主减速器输出轴直径—卷筒组孔径—卷筒轴直径d6—Φ15—d7起升减速器输出轴扭矩—卷筒扭矩M1
S5—S4大车车轮组螺纹孔直径—台车螺纹孔径—台车主副腹板厚Φ16—Φ17—x7大车车轮组支撑力—大车台车压力F5
S27—S26副减速器输出轴直径—副卷筒组孔径—副卷筒轴直径d8—Φ18—d9副起升减速器输出轴扭矩—副卷筒扭矩M2
S18—S17吊钩组孔径—主起升动滑轮组孔径—销轴直径Φ19—Φ20—d10起重量—钢丝绳抗拉强度G—σ1
S19—S17卷筒组卷筒半径—钢丝绳直经—定滑轮组滑轮半径r1—d11—r2钢丝绳上拉力—抗拉强度—抗压强度F6 —σ1—σ2
S19—S12卷筒组螺纹孔径—小车架螺纹孔径—小车架上盖板厚Φ21—Φ22—x14卷筒组压力—小车架上盖板支撑力F4
S10—S7小车运行电机轴直径—小车运行车轮组孔径d12—Φ23小车运行电机输出轴—车轮组转速n6
S4—S2大车台车连接孔径—台车梁连接孔径—销轴直径Φ24—Φ25—d13大车台车支撑力—台车梁压力F5
S9—S13副小车架车轮组螺纹孔径—副小车架螺纹孔径Φ26—Φ27副小车架车轮组支撑力—副小车架压力F7
S26—S24副卷筒组卷筒半径—钢丝绳直经—定滑轮半径r3—d14—r4副起升钢丝绳拉力—抗拉强度—卷筒抗压强度

F8—

σ3—σ4

S26—S13副卷筒组螺纹孔径—副小车架螺纹孔径Φ28—Φ29副卷筒组压力—副小车架上盖板支撑力F9
S25—S24副吊钩组孔径—副起升动滑轮组孔径—销轴直径Φ30—Φ31—d15副起重量—钢丝绳抗拉强度G2—σ3
S17—S16主起升动滑轮半径—钢丝绳直径—定滑轮半径r2—d11—r5主起升和吊钩组质量—钢丝绳抗拉强度G3—σ1
S16—S14主起升定滑轮孔径—滑轮轴直径—横梁孔径—横梁主腹板厚—横梁副腹板厚Φ32—d16—Φ33—x12—x13主起升和吊钩组滑轮组质量—钢丝绳抗拉强度—横梁抗拉强度G4—σ1—σ5
S14—S12横梁下盖板厚—小车基距—小车架上盖板厚x11—l1—x14横梁压力—小车架支撑力F10
S8—S11小车从动车轮螺纹孔径—台车螺纹孔径—台车主腹板厚Φ34—Φ35—x16小车从动车轮组支撑力—小车台车压力F11
S7—S1小车主动车轮组半径—大车主梁上盖板厚—轨距r6—x1—l2小车轮压/轨道摩擦系数—轨道摩擦力P1/u1—f
S2—S1大车台车梁螺纹孔径—大车主梁螺纹孔径—台车梁上盖板厚—主梁下盖板厚

Φ36—Φ37—

x5—x2

大车台车支撑力—主梁上产生的压力F12
S3—S2大车连接梁孔径—大车台车梁孔径—销轴直径—大车连接梁腹板厚—大车台车腹板厚

Φ38—Φ39—

d17—x7—x9

大车台车与连接梁运行过程中产生的推拉力F13
S24—S23副起升动滑轮半径—钢丝绳直径—定滑轮半径r7—d18—r8副起升和吊钩组质量—钢丝绳抗拉强度G5—σ3
S23—S15副起升定滑轮孔径—滑轮轴直径—副横梁孔径Φ40—d19—Φ41副起升量和吊钩组滑轮组质量—钢丝绳抗拉强度—横梁抗拉强度G6—σ3—σ6
S15—S13副横梁下盖板厚—小车基距—副小车架上盖板厚x11—l1—x14副横梁压力—副小车架支撑力F14
S12—S11小车架孔径—小车台车孔径—销轴直径—小车架主腹板厚—小车台车主腹板厚

Φ42—Φ43—

d20—x16—x18

小车架压力—小车台车的支撑力F15
S11—S1小车台车下盖板厚—主梁上盖板厚—轨距x17—x1—l2从动小车轮组轮压/轨道摩擦系数—小车轨道摩擦力P2/u1—f
S13—S1副小车架下盖板厚—主梁上盖板厚—轨距x15—x1—l2副小车轮组轮压/轨道摩擦系数—小车轨道摩擦力P3/u1—f
S13—S11副小车架孔径—小车台车孔径销轴直径Φ44—Φ45—d21副小车架压力—小车台车的支撑力F16
表4  起重机零部件连接关系
图5  起重机关键结构参数示意
结构参数初始值设计范围
桥架结构x12420~28
x22420~28
x3139~17
x4139~17
x53430~38
x62016~24
x73430~38
x8128~16
x92420~28
小车架结构x101612~20
x112016~24
x124036~44
x134036~44
x143632~40
x151612~20
x162420~28
x1753~7
x1853~7
表5  起重机金属结构关键参数的设计范围 (mm)
结构序号

x1/

mm

x2/

mm

x3/

mm

x4/

mm

应力/MPa序号

x5/

mm

x6/

mm

x7/

mm

应力/MPa序号

x8/

mm

x9/

mm

应力/MPa
桥架结构1202099142.961030163096.411982098.586
220241313101.391130203498.632082498.585
32028171775.9612302438100.592182898.584
4242099135.811334163096.4422122098.578
52424131398.611434203498.6123122498.610
62428171757.1315342438100.4824122898.581
7282099139.231638163096.3225162098.595
82824131381.921738203498.5026162498.584
92828171756.5018382438100.3327162898.580
结构序号

x10/

mm

x11/

mm

x12/

mm

x13/

mm

应力/MPa序号

x14/

mm

x15/

mm

x16/

mm

应力/MPa序号

x17/

mm

x18/

mm

应力/MPa
小车架结构112163636147.8810321220158.101933131.08
212204040129.3011321624141.662035130.99
312244444149.9512322028147.742137130.79
416163636146.5013361220148.432253130.91
516204040130.5614361624130.562355130.56
616244444148.9615362028147.812457130.53
720163636145.3316401220134.682573130.85
820204040127.2617401624120.672675130.75
920244444151.9518402028147.862777130.44
表6  不同结构参数下起重机金属结构的最大应力
结构参数参数水平
V1V2V3
桥架结构x1101.3998.6181.92
x2135.8198.6157.13
x3139.2381.9256.50
x4139.2381.9256.50
x598.6398.6198.50
x696.4498.61100.48
x796.3298.50100.33
x898.5898.6198.58
x998.5898.6198.58
小车架结构x10129.30130.56120.67
x11146.50130.56147.81
x12145.33127.26151.95
x13145.33127.26151.95
x14141.66130.56120.67
x15148.43130.56147.81
x16158.10141.66147.74
x17130.99130.56130.44
x18130.91130.56130.53
表7  不同参数水平下起重机金属结构的最大应力 (MPa)
结构参数离差平方和影响因子
桥架结构x1241.70.022 6
x23099.90.289 8
x33639.50.340 1
x43639.50.340 1
x512.40.001 2
x619.812 10.001 9
x718.152 90.001 7
x812.70.001 2
x912.50.001 2
SST10 695.70
小车架结构x10372.650.131 5
x11241.920.0854
x12381.260.134 6
x13381.260.134 6
x14338.970.119 6
x15281.360.099 3
x16574.440.203 3
x17130.180.045 9
x18129.970.045 8
SST2 832.04
表8  起重机金属结构最大应力方差分析
结构参数第1次优化值/mm单调增减情况第2次优化值/mm单调增减情况第3次优化值/mm单调增减情况第3次优化值/mm单调增减情况
桥架结构x124-24-24-24-
x223+22+21+20+
x314-14-14-14-
x414-14-14-14-
x534-34-34-34-
x620-20-20-20-
x734+34+34+34+
x812-12-12-12-
x924-24-24-24-
ΔDCM13.567 52.489 71.411 90.334 1
Y1/MPa102.177 5104.667 2106.079 1106.413 2
小车架结构x1015+141312
x1120-202020
x1239+383736
x1339+383736
x1435+343332
x1516+161616
x1624-242424
x175+555
x185+555
ΔDCM210.863 79.86218.860 57.858 9
Y2/MPa141.423 7151.285 8160.146 3168.005 2
表9  起重机金属结构优化结果
1 邢伟， 李建阳， 谭永营， 等. 某发射塔起重机悬臂梁结构拓扑优化设计［J］. 机床与液压， 2022， 50（21）： 120-124. doi：10.3969/j.issn.1001-3881.2022.21.022
XING W， LI J Y， TAN Y Y， et al. Topological optimization design of cantilever beam structure for a transmitter tower crane［J］. Machine Tool & Hydraulics， 2022， 50（21）： 120-124.
doi: 10.3969/j.issn.1001-3881.2022.21.022
2 林伟， 朱豪洋. 基于改进鼠群优化算法的起重机主梁轻量化设计［J］. 机械设计， 2024， 41（4）： 131-139.
LIN W， ZHU H Y. Lightweight design of crane’s main girder based on improved rat swarm optimization algorithm［J］. Journal of Machine Design， 2024， 41（4）： 131-139.
3 李军， 周伟， 魏睿. 基于混合GSA-GA的起重机主梁优化设计［J］. 机械设计与制造， 2021（10）： 194-197. doi：10.3969/j.issn.1001-3997.2021.10.043
LI J， ZHOU W， WEI R. Optimization design of crane main beam based on hybrid GSA-GA［J］. Machinery Design & Manufacture， 2021（10）： 194-197.
doi: 10.3969/j.issn.1001-3997.2021.10.043
4 康振扩， 戚其松， 徐格宁， 等. 基于篮球联赛优化算法的通用桥式起重机主梁轻量化设计［J］. 机械设计与研究， 2022， 38（3）： 222-225.
KANG Z K， QI Q S， XU G N， et al. Lightweight design of main girder of an universal bridge crane based on basketball league optimization algorithm［J］. Machine Design & Research， 2022， 38（3）： 222-225.
5 翁飞翔， 郑成， 王庆霞. 考虑可靠度的桥式起重机主梁金属结构稳健优化设计［J］. 东华大学学报（自然科学版）， 2021， 47（5）： 74-79， 88.
WENG F X， ZHENG C， WANG Q X. Robust optimization design of metal girder structure of bridge crane considering reliability［J］. Journal of Donghua University （Natural Science）， 2021， 47（5）： 74-79， 88.
6 梁其传， 易朋兴， 邱悦. 基于稀疏网格模型与MOGA算法的起重机主梁结构优化［J］. 现代制造工程， 2019（6）： 79-83.
LIANG Q C， YI P X， QIU Y. Optimization of the main beam of bridge crane based on sparse grid model and MOGA algorithm［J］. Modern Manufacturing Engineering， 2019（6）： 79-83.
7 刘跃昆， 朱强. 基于灵敏度分析的门式起重机结构优化设计［J］. 现代制造工程， 2018（7）： 129-133.
LIU Y K， ZHU Q. Optimization design of gantry crane structure based on sensitivity analysis［J］. Modern Manufacturing Engineering， 2018（7）： 129-133.
8 甘盛霖， 梅益， 鄢天灿， 等. 平头塔式起重机回转总成有限元分析及结构优化［J］. 现代制造工程， 2020（3）： 147-151， 156. doi：10.1201/9781003078548-27
GAN S L， MEI Y， YAN T C， et al. Finite element analysis and structure optimum of flat-top tower cranes［J］. Modern Manufacturing Engineering， 2020（3）： 147-151， 156.
doi: 10.1201/9781003078548-27
9 陈国雄， 曹阳， 吴家雄， 等. 焊接平台龙门架结构轻量化设计［J］. 机械设计与制造， 2024（4）： 194-199.
CHEN G X， CAO Y， WU J X， et al. Welding platform gantry structure lightweight design［J］. Machinery Design & Manufacture， 2024（4）： 194-199.
10 张磊， 于世杰， 徐进友， 等. 面向轻量化目标的起重机伸臂结构设计及截面尺寸优化［J］. 机械设计， 2023， 40（6）： 124-133.
ZHANG L， YU S J， XU J Y， et al. Crane jib structure design and section dimension optimization for lightweight target［J］. Journal of Machine Design， 2023， 40（6）： 124-133.
11 黄镇， 温梦珂， 李维东. 起重机主梁截面风力系数预测及结构优化设计［J］. 哈尔滨工业大学学报， 2023， 55（12）： 123-133.
HUANG Z， WEN M K， LI W D. Wind coefficient prediction and structural optimization design of crane girder section［J］. Journal of Harbin Institute of Technology， 2023， 55（12）： 123-133.
12 LI J P， BAI L， GAO W， et al. Reliability-based design optimization for the lattice boom of crawler crane［J］. Structures， 2021， 29： 1111-1118.
13 SAVKOVIĆ M M， BULATOVIĆ R R， GAŠIĆ M M， et al. Optimization of the box section of the main girder of the single-girder bridge crane by applying biologically inspired algorithms［J］. Engineering Structures， 2017， 148： 452-465.
14 XU X， XU G X， CHEN J W， et al. Multi-objective design optimization using hybrid search algorithms with interval uncertainty for thin-walled structures［J］. Thin-Walled Structures， 2022， 175： 109218.
15 WANG X J， ZHU J Z， NI B W. Structural reliability-based design optimization with non-probabilistic credibility level［J］. Computer Methods in Applied Mechanics and Engineering， 2024， 418： 116489.
16 CARVALHO J P G， VARGAS D E C， JACOB B P， et al. Multi-objective structural optimization for the automatic member grouping of truss structures using evolutionary algorithms［J］. Computers & Structures， 2024， 292： 107230.
17 TRAN Q D， SHIN D， JANG G W. Bayesian optimization-based topology optimization using moving morphable bars for flexible structure design problems［J］. Engineering Structures， 2024， 300： 117103.
18 李晶， 李颖， 彭晓易. 基于矩阵自乘的一种解释结构模型改进方法［J］. 系统科学与数学， 2021， 41（7）： 2046-2062.
LI J， LI Y， PENG X Y. An improved method of interpreting structural model based on matrix self-multiplication［J］. Journal of Systems Science and Mathematical Sciences， 2021， 41（7）： 2046-2062.
19 刘伟强， 徐立云. 基于解释结构模型和复杂网络的制造系统关键脆性因子辨识［J］. 计算机集成制造系统， 2021， 27（11）： 3076-3092.
LIU W Q， XU L Y. Identification of key brittleness factor for manufacturing system based on ISM and complex network［J］. Computer Integrated Manufacturing Systems， 2021， 27（11）： 3076-3092.
20 汪伟. 基于零件结构耦合理论的主动再制造设计［D］. 合肥： 合肥工业大学， 2017.
WANG W. Active remanufacturing design based on coupling theory of parts structure［D］. Hefei： Hefei University of Technology， 2017.
21 宋守许， 汪伟， 柯庆镝. 基于结构功能衍生系数的主动再制造设计［J］. 机械工程学报， 2017， 53（11）： 175-183. doi：10.3901/jme.2017.11.175
SONG S X， WANG W， KE Q D. Optimization design of predecisional remanufacturing based on structural function derivative coefficient［J］. Journal of Mechanical Engineering， 2017， 53（11）： 175-183.
doi: 10.3901/jme.2017.11.175
[1] 李浩,王颖,马耀帅,孙春亚,黄荣杰,王昊琪,李琳利. 基于Kriging模型的大型立式磨机选粉机结构优化设计研究[J]. 工程设计学报, 2024, 31(6): 801-809.
[2] 曹望城,韩佳轩,姚廷强. 基于参数化多体动力学模型的内齿式回转支承动态优化设计[J]. 工程设计学报, 2024, 31(2): 168-177.
[3] 蔡锦云,刘忠,王罡,赵庆斌,安宁,杜旭伟,李东良,李源周. 基于响应面法的绞磨机辅助拉尾绳装置优化设计[J]. 工程设计学报, 2024, 31(2): 178-187.
[4] 戚其松,李成刚,董青,陈钰浩,徐航. 起重机生命周期载荷谱预测及基于疲劳寿命的结构优化设计[J]. 工程设计学报, 2023, 30(3): 380-389.
[5] 张正峰,宋小雨,袁晓磊,陈文娟,张伟东. Al/CFRP混合薄壁结构耐撞性能可靠性优化设计[J]. 工程设计学报, 2022, 29(6): 720-730.
[6] 孙光明,王奕苗,万仟,弓堃,汪文津,赵坚. 考虑装配变形的精密机床床身优化设计[J]. 工程设计学报, 2022, 29(3): 318-326.
[7] 陈振, 李涛, 薛晓伟, 周阳, 敬爽, 陈言. 基于模糊综合评价法的可控震源振动器平板疲劳可靠性分析与优化[J]. 工程设计学报, 2021, 28(4): 415-425.
[8] 张锦, 刘佩珊, 殷玉枫. Y形旋转超声波马达的设计与动态特性分析[J]. 工程设计学报, 2021, 28(2): 248-254.
[9] 刘永江, 彭宣霖, 唐雄辉, 李华, 齐紫梅. 轴流散热风机共振失效分析与优化设计[J]. 工程设计学报, 2021, 28(2): 203-209.
[10] 魏巍, 林载盛. 基于RIR-MOO的定制产品优化设计方法研究[J]. 工程设计学报, 2020, 27(5): 592-599.
[11] 孙月海, 唐二星. 弧齿锥齿轮基本参数优化设计[J]. 工程设计学报, 2020, 27(5): 616-624.
[12] 孙世峰, 高常青, 杨波, 徐征和. 基于试验设计与有限元仿真的辐射井水平钻机承载部件优化设计[J]. 工程设计学报, 2019, 26(6): 683-690.
[13] 杨迎新, 周坚, 黄奎林, 任海涛, 陈炼. 定向随钻扩孔PDC钻头优化设计及应用[J]. 工程设计学报, 2018, 25(6): 668-674.
[14] 万建成, 江明, 杨磊, 刘晨. 大截面碳纤维导线卡线器夹嘴优化设计[J]. 工程设计学报, 2018, 25(6): 675-682.
[15] 卢清华, 黄铭贤, 陈为林. 平面阻尼型欠驱动夹持器的多模式参数优化设计[J]. 工程设计学报, 2018, 25(6): 690-696.
