浙江大学学报(工学版)
浙江大学学报(工学版)  2021, Vol. 55 Issue (9): 1634-1642    DOI: 10.3785/j.issn.1008-973X.2021.09.004
机械工程、能源工程
基于双目视觉的激光位移传感器标定方法
马浩然(),丁雅斌*()
天津大学 机械工程学院，天津 300350
Calibration method of laser displacement sensor based on binocular vision
Hao-ran MA(),Ya-bin DING*()
School of Mechanical Engineering, Tianjin University, Tianjin 300350, China
 全文: PDF(1752 KB)   HTML
摘要：

为了提高激光位移传感器在工业机器人末端坐标系下的标定精度，提出基于双目视觉的激光位移传感器标定方法. 该方法通过双目视觉技术重建激光光束投影在平面上的光斑位置，利用手眼标定参数将光斑位置转换至机器人末端坐标系，同时利用最小二乘方法将光斑拟合成光束直线，获得机器人末端坐标系下的传感器光束方向及零点位置以完成标定. 该方法可同时标定机器人末端上的多个激光位移传感器，无须采用有精度要求的辅助工件标定，具备精度高，鲁棒性强优势. 基于标准球的精度评价实验结果显示，在3倍标准差范围内该方法标定后的激光位移传感器测量精度范围为0.038 6±0.025 8 mm，满足机器人加工要求.
关键词： 双目视觉系统;  激光位移传感器;  测量系统;  传感器标定;  工业机器人
Abstract:

A laser displacement sensor calibration method based on binocular visual technology was proposed, in order to increase the calibration precision of laser displacement sensor under the robot end-effector coordinate system. Through binocular visual technology, the location of laser spots projected on the flat was reconstructed. The eye-to-hand calibration parameters were used to transform the light spots into the robot end-effector coordinate system, meanwhile least squares method were used to match light spots into the line of the laser beam and obtain the beam direction as well as zero position of the laser displacement sensor to complete calibration. This method can simultaneously calibrate multiple laser displacement sensors on the robot end-effector coordinate system. No auxiliary component with precision requirement is needed in the calibration process, so the precision is high and the robustness is strong. Result based on standard ball measurement precision evaluation experiment shows that the laser displacement sensor measurement precision range after calibration by this method is 0.038 6±0.025 8 mm, within the range of three standard deviation, which satisfies the requirement of robot processing.
Key words: binocular vision system    laser displacement sensor    measurement system    sensor calibration    industrial robot
收稿日期: 2020-09-22 出版日期: 2021-10-20
CLC:  TH 161
基金资助: 国家重点研发计划资助项目（2017YFB1301800）；国家自然科学基金资助项目（51775376，91948301，51721003，51675369）；天津市自然科学基金资助项目（17JCZDJC40100）
通讯作者: 丁雅斌     E-mail: mahaoran@tju.edu.cn;ybding@tju.edu.cn
作者简介: 马浩然（1995—），男，硕士生，从事工业机器人及机器视觉研究. orcid.org/0000-0002-8700-2812. E-mail： mahaoran@tju.edu.cn
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
马浩然
丁雅斌

引用本文:

马浩然,丁雅斌. 基于双目视觉的激光位移传感器标定方法[J]. 浙江大学学报(工学版), 2021, 55(9): 1634-1642.

Hao-ran MA,Ya-bin DING. Calibration method of laser displacement sensor based on binocular vision. Journal of ZheJiang University (Engineering Science), 2021, 55(9): 1634-1642.

链接本文:

https://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2021.09.004    或    https://www.zjujournals.com/eng/CN/Y2021/V55/I9/1634

图 1  光束简化模型

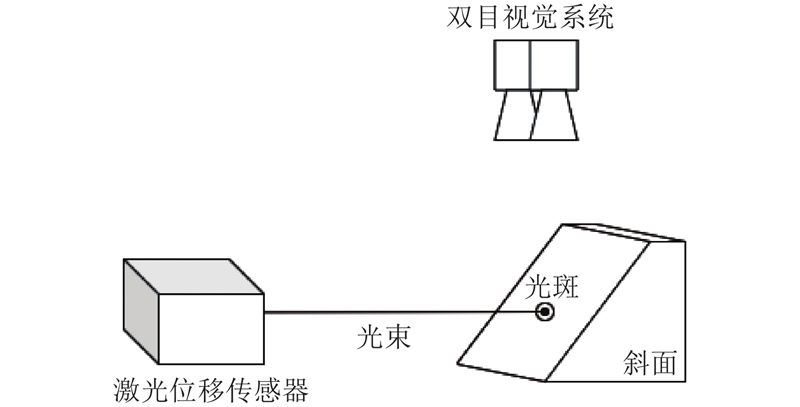

图 2  双目视觉系统提取光斑位置模型

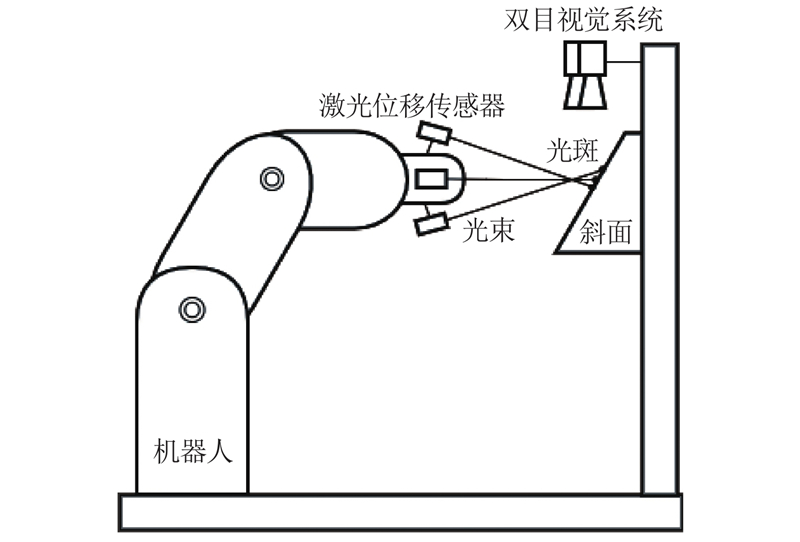

图 3  激光位移传感器的标定模型
图 4  标定模型的坐标转换关系
符号 定义 符号 定义
${O_{\rm{B}}}$ 机器人基座坐标系 ${O_{\rm{T}}}$ 机器人末端坐标系
${x_{\rm{B}}}$ 机器人基座坐标系x轴 ${x_{\rm{T}}}$ 机器人末端坐标系x轴
${y_{\rm{B}}}$ 机器人基座坐标系y轴 ${y_{\rm{T}}}$ 机器人末端坐标系y轴
${z_{\rm{B}}}$ 机器人基座坐标系z轴 ${z_{\rm{T}}}$ 机器人末端坐标系z轴
${O_{\rm{O}}}$ 双目视觉系统坐标系 ${O_{\rm{O}}}$ 标定板坐标系
${x_{\rm{C}}}$ 双目视觉系统坐标系x轴 ${x_{\rm{O}}}$ 标定板坐标系x轴
${y_{\rm{C}}}$ 双目视觉系统坐标系y轴 ${y_{\rm{O}}}$ 标定板坐标系y轴
${z_{\rm{C}}}$ 双目视觉系统坐标系z轴 ${z_{\rm{O}}}$ 标定板坐标系z轴
${}_{\rm{B}}^{\rm{T}}{\boldsymbol{H}}$ 机器人末端相对于机器人基座的位姿转换矩阵 ${}_{\rm{C}}^{\rm{O}}{\boldsymbol{H}}$ 标定板相对于双目视觉系统的位姿转换关系
${}_{\rm{T}}^{\rm{O}}{\boldsymbol{H}}$ 标定板相对于机器人末端的位姿转换矩阵 ${}_{\rm{C}}^{\rm{B}}{\boldsymbol{H}}$ 机器人基座相对于双目视觉的位姿转换矩阵
表 1  标定模型参数定义

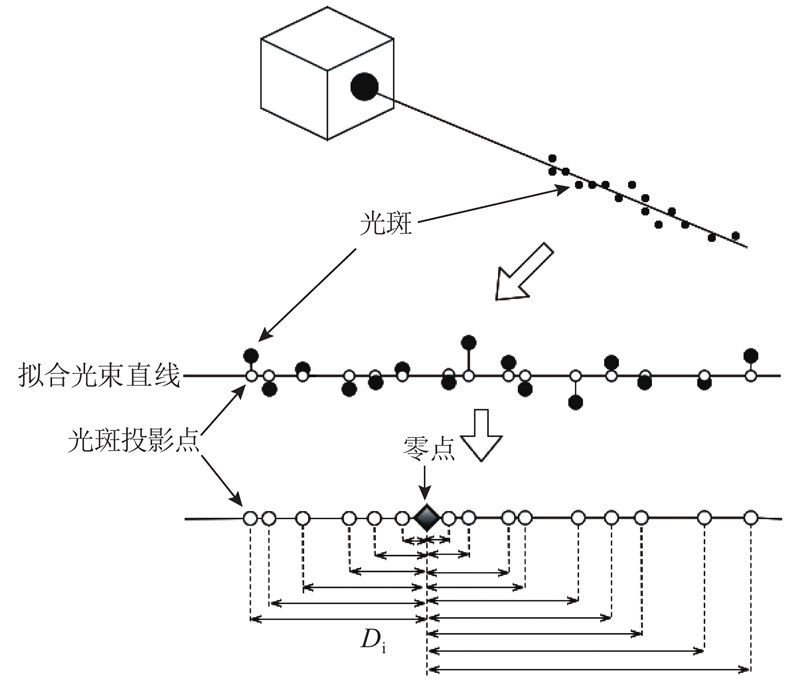

图 5  零点位置求解图示
图 6  激光位移传感器标定实验平台

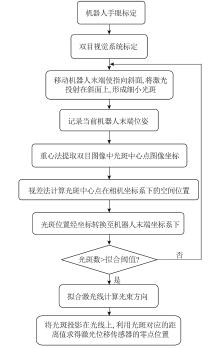

图 7  激光位移传感器标定实验流程
图 8  手眼标定实验场景
图 9  双目相机采集标定图像
图 10  光斑中心点图像坐标提取过程
图 11  双目视觉采集的光斑在机器人末端坐标系下的位置

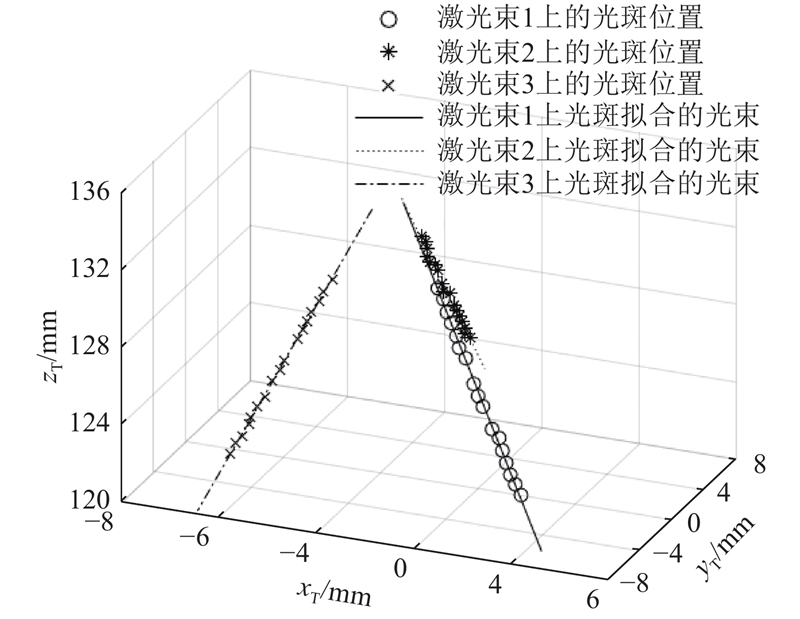

图 12  机器人末端坐标系下光斑拟合光束效果
图 13  机器人末端坐标系下光斑拟合光束残差图
图 14  机器人末端坐标系下激光零点位置计算结果

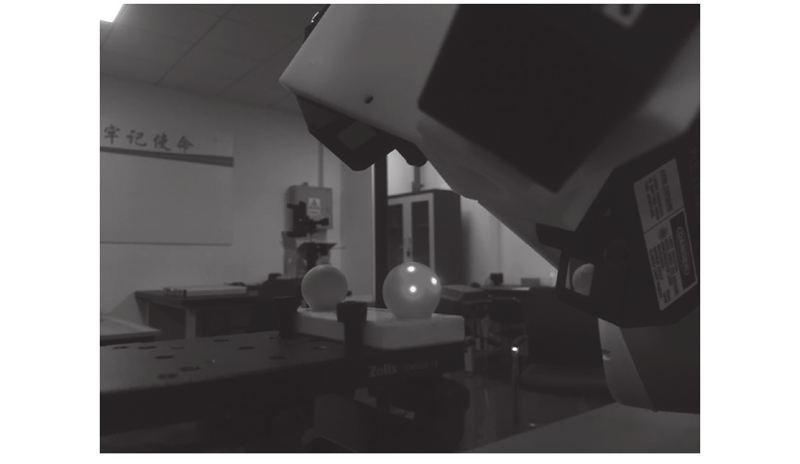

图 15  测量系统采集球面数据点

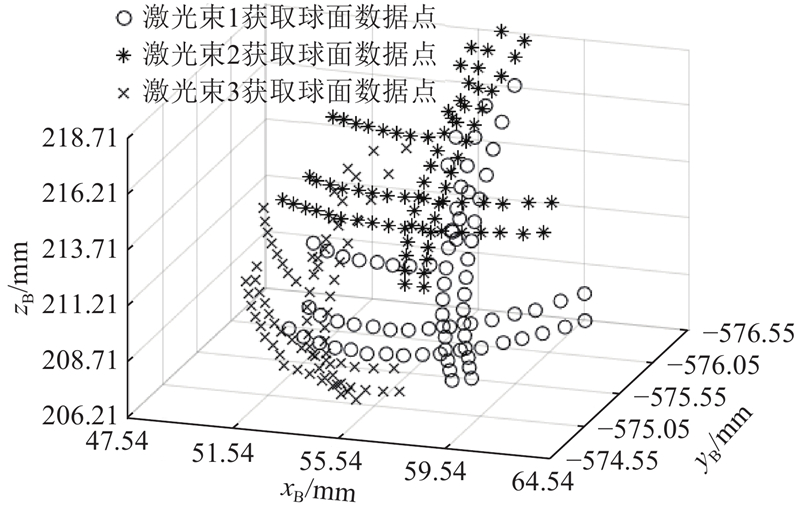

图 16  机器人基座坐标系下球面数据点采集结果

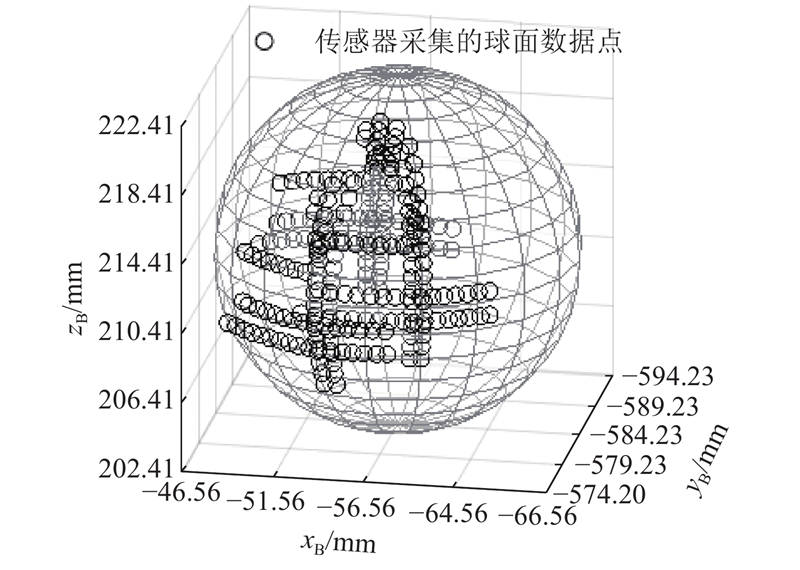

图 17  机器人基座坐标系下陶瓷球面数据点拟合球面结果
实验序号 ${d_f}/{\rm{mm}}$ ${d_e}/{\rm{mm}}$ ${\varepsilon _{\max }}/{\rm{mm}}$ ${\delta _{}}/{\rm{mm}}$
1 19.996 0.007 0.019 0.026
2 20.002 0.013 0.023 0.036
3 19.968 ?0.021 0.027 0.048
4 20.004 0.015 0.020 0.035
5 19.998 0.009 0.018 0.027
6 19.978 ?0.011 0.023 0.034
7 20.006 0.017 0.025 0.042
8 20.010 0.021 0.029 0.050
9 20.014 0.025 0.024 0.049
10 19.970 ?0.019 0.020 0.039
表 2  球面拟合结果与测量误差

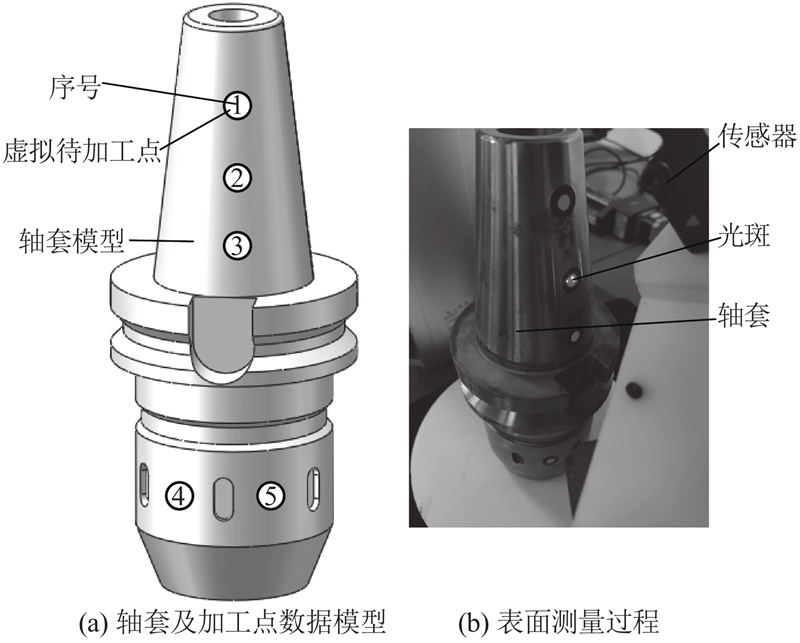

图 18  工件表面法向测量
$u$ Kmax Kmin ${K_{\rm{m}}}$ ${K_{\rm{g}}}$
1 43.10 0 21.55 0
2 37.88 0 18.94 0
3 33.78 0 16.89 0
4 25.00 0 12.50 0
5 25.00 0 12.50 0
表 3  待加工点处曲率

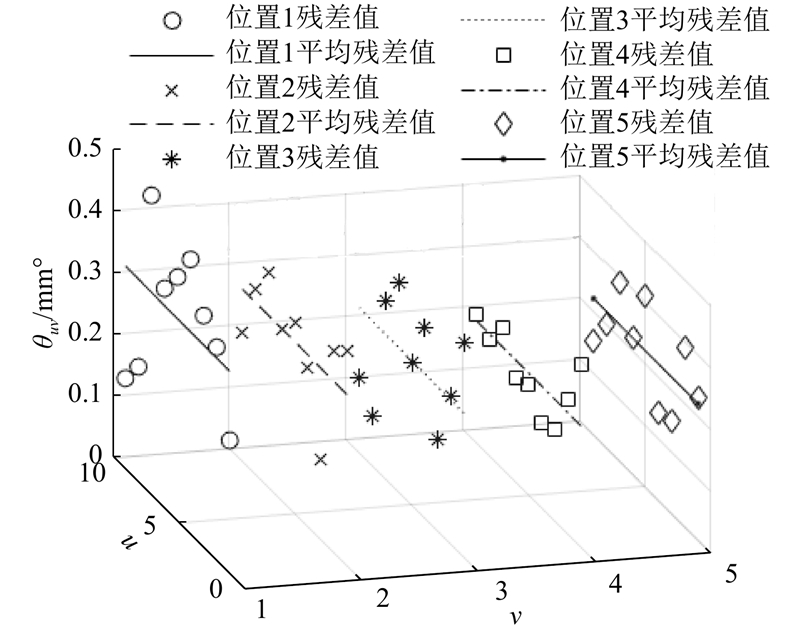

图 19  测量残差角度分布情况
