基于改进SMC与ILC的泳池清洁机器人轨迹跟踪控制
唐军(),许海琳,张少文
江西理工大学 机电工程学院，江西 赣州 341000
Trajectory tracking control of swimming pool cleaning robot based on improved SMC and ILC
Jun TANG(),Hailin XU,Shaowen ZHANG
School of Mechanical and Electrical Engineering, Jiangxi University of Science and Technology, Ganzhou 341000, China
 全文: PDF(1522 KB)   HTML
摘要：

针对泳池清洁机器人在执行任务时因外部干扰和转向滑移而偏离预定轨迹的问题，提出了一种基于改进滑模控制（sliding mode control, SMC）和（iterative learning control, ILC）的轨迹跟踪控制方法，旨在提高机器人在滑移干扰下的轨迹跟踪精度。首先，建立了机器人的运动学模型和动力学模型，并引入滑移参数以表征滑移干扰的影响。然后，结合SMC增强了机器人控制系统的鲁棒性，设计了适应滑移干扰的非线性积分滑模面，并利用ILC进一步提高了轨迹跟踪精度。最后，采用PD（proportional-derivative，比例-微分）型闭环ILC控制律作为反馈，通过理论分析证明了非线性积分SMC-ILC控制器在滑移干扰下的稳定性和收敛性。仿真结果显示，与传统的PID（proportional-integral-derivative，比例-积分-微分）控制相比，非线性积分SMC-ILC在轨迹跟踪精度和鲁棒性上具有显著优势。实验结果验证了所设计的控制器在实际泳池清洁机器人应用中的有效性，其能够在外部干扰和滑移干扰下实现精确的轨迹跟踪，进而提升清洁效率。研究结果为泳池清洁机器人的智能控制提供了新的解决方案，并为相关领域的轨迹跟踪控制提供了理论依据和实践支持。
关键词： 滑模控制;  泳池清洁机器人;  迭代学习控制;  轨迹跟踪
Abstract:

Aiming at the problem that the swimming pool cleaning robot deviates from the predetermined trajectory due to external interference and steering slip when performing tasks, a trajectory tracking control method based on improved sliding mode control (SMC) and iterative learning control (ILC) is proposed. It aims to improve the trajectory tracking accuracy of robots under slip interference. Firstly, the kinematics and dynamics models of the robot were established, and slip parameters were introduced to characterize the influence of slip interference. Then, the robustness of the robot control system was enhanced by combining SMC, and a nonlinear integral sliding mode surface adapted to slip interference was designed. Meanwhile, the ILC was used to further improve the trajectory tracking accuracy. Finally, by using the PD (proportional-derivative) type closed-loop ILC control law as the feedback, the stability and convergence of the designed nonlinear integral SMC-ILC controller in the presence of slip interference were proved through theoretical analysis. The simulation results showed that compared with the traditional PID (proportional-integral-derivative) control, the nonlinear integral SMC-ILC had significant advantages in trajectory tracking accuracy and robustness. The experimental results verified the effectiveness of the designed controller in practical swimming pool cleaning robot applications, which could achieve precise trajectory tracking under external interference and slip interference, thereby improving cleaning efficiency. The research results provide a new solution for the intelligent control of swimming pool cleaning robots and offer theoretical basis and practical support for trajectory tracking control in related fields.
Key words: sliding mode control    swimming pool cleaning robot    iterative learning control    trajectory tracking
收稿日期: 2025-03-06 出版日期: 2025-12-30
CLC:  TH 113
基金资助: 国家自然科学基金资助项目(52465010);江西省自然科学基金面上项目(20224BAB204047)
作者简介: 唐　军（1975—），男，副教授，硕士生导师，硕士，从事水下机器人研究，E-mail: 9120060030@jxust.edu.cn，https://orcid.org/0009-0009-4618-3491
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
唐军
许海琳
张少文

引用本文:

唐军,许海琳,张少文. 基于改进SMC与ILC的泳池清洁机器人轨迹跟踪控制[J]. 工程设计学报, 2025, 32(6): 803-812.

Jun TANG,Hailin XU,Shaowen ZHANG. Trajectory tracking control of swimming pool cleaning robot based on improved SMC and ILC[J]. Chinese Journal of Engineering Design, 2025, 32(6): 803-812.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.05.118    或    https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I6/803

图1  泳池清洁机器人运动示意

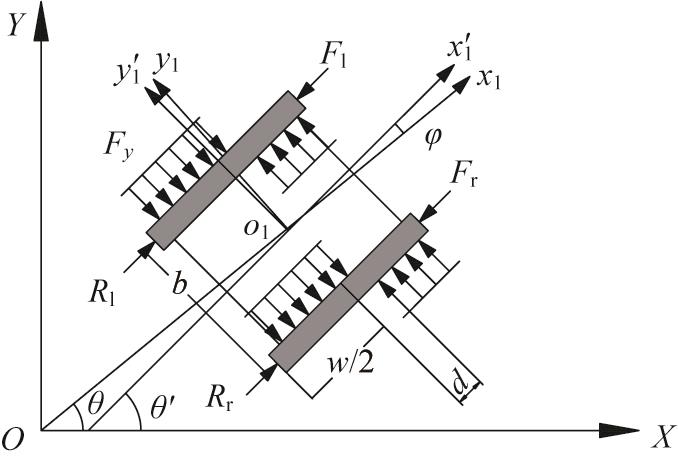

图2  泳池清洁机器人受力示意

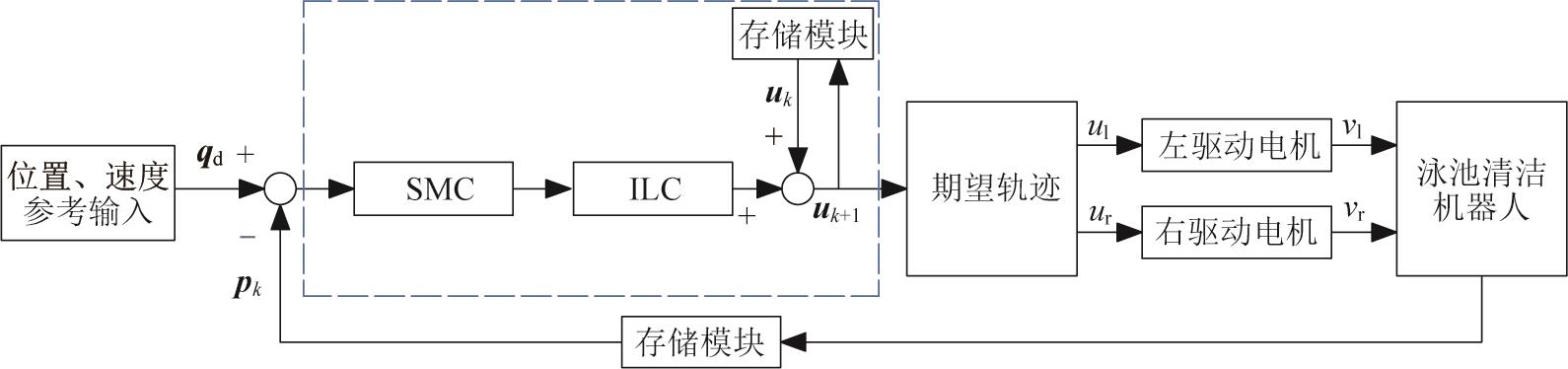

图3  非线性积分SMC-ILC控制器结构
参数数值
kx0.1
ky0.05
kθ0.5
kP5
kD15
表1  控制参数
图4  基于PID控制的机器人轨迹跟踪仿真结果

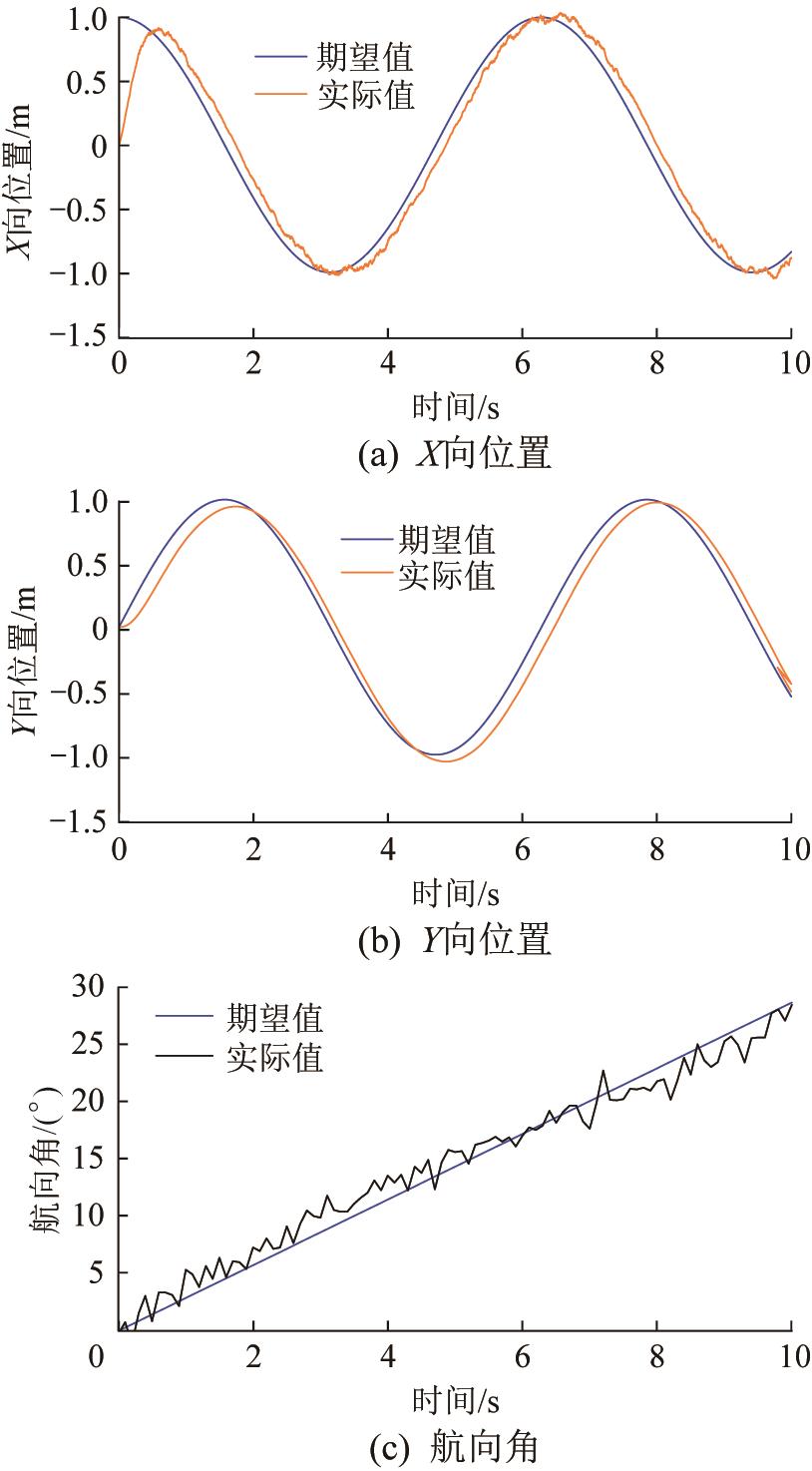

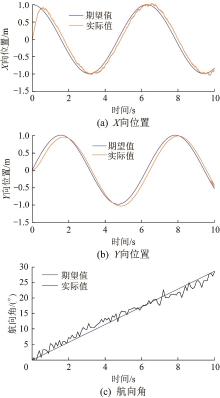

图5  基于非线性积分SMC-ILC的机器人轨迹跟踪仿真结果
图6  机器人的综合位置跟踪误差对比

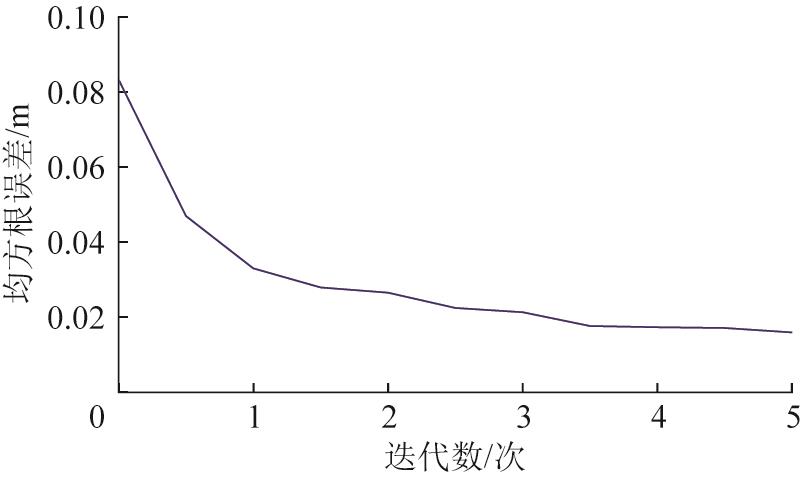

图7  基于非线性积分SMC-ILC的位置跟踪均方根误差

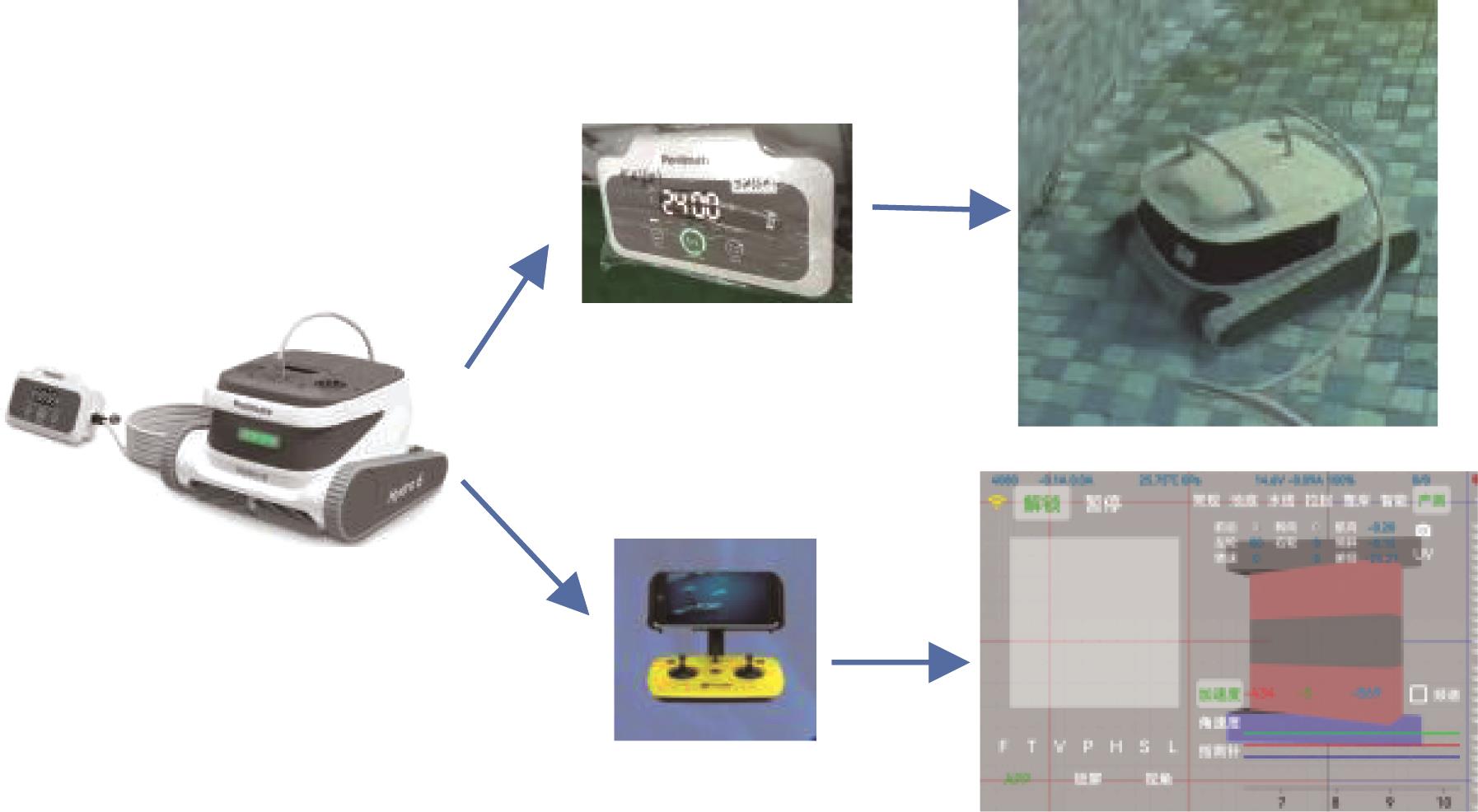

图8  实验设备与连接系统

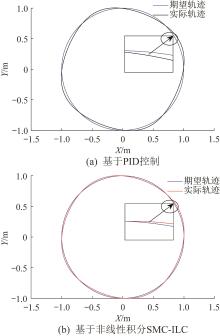

图9  基于不同控制算法的机器人轨迹对比
