[1]
AN X, LIU F, JUNG Y J, et al. Tunable graphene–silicon heterojunctions for ultrasensitive photodetection [J]. Nano Letters , 2013, 13 (3): 909-916.
[本文引用: 2]
[2]
ZENG L H, WANG M Z, HU H, et al Monolayer graphene/germanium schottky junction as high-performance self-driven infrared light photodetector
[J]. ACS Applied Materials and Interfaces , 2013 , 5 (19 ): 9362 - 9366
DOI:10.1021/am4026505
[本文引用: 2]
[3]
ZHANG L, WANG B, ZHOU Y, et al. Synthesis techniques, optoelectronic properties, and broadband photodetection of thin-film black phosphorus [J]. Advanced Optical Materials , 2020, 8 (15): 2000045.
[本文引用: 1]
[4]
TAN S J R, ABDELWAHAB I, CHU L, et al. Quasi-monolayer black phosphorus with high mobility and air stability [J]. Advanced Materials , 2018, 30(6): 1704619.
[本文引用: 1]
[5]
WU D, GUO J, WANG C, et al Ultrabroadband and high-detectivity photodetector based on WS2 /Ge heterojunction through defect engineering and interface passivation
[J]. ACS Nano , 2021 , 15 (6 ): 10119 - 10129
DOI:10.1021/acsnano.1c02007
[本文引用: 1]
[6]
SONG Z, WANG Y, ZHU Y, et al. Targeted transfer of self-assembled cdse nanoplatelet film onto WS2 flakes to construct hybrid heterostructures [J]. Journal of Semiconductors , 2021, 42(8): 082901.
[8]
TSAI D S, LIU K K, LIEN D H, et al Few-layer MoS2 with high broadband photogain and fast optical switching for use in harsh environments
[J]. ACS Nano , 2013 , 7 (5 ): 3905 - 3911
DOI:10.1021/nn305301b
[本文引用: 2]
[9]
CHOI M S, QU D, LEE D, et al Lateral MoS2 p-n junction formed by chemical doping for use in high-performance optoelectronics
[J]. ACS Nano , 2014 , 8 (9 ): 9332 - 9340
DOI:10.1021/nn503284n
[本文引用: 2]
[10]
CHEN Y Growth of a large, single-crystalline WS2 monolayer for high-performance photodetectors by chemical vapor deposition
[J]. Micromachines , 2021 , 12 (2 ): 2072
[本文引用: 2]
[11]
HAFEEZ M, GAN L, LI H, et al. Chemical vapor deposition synthesis of ultrathin hexagonal ReSe2 flakes for anisotropic raman property and optoelectronic application [J]. Advanced Materials , 2016, 28 (37): 8296-8301.
[12]
ZHANG E, JIN Y, YUAN X, et al ReS2 -based field-effect transistors and photodetectors
[J]. Advanced Functional Materials , 2015 , 25 (26 ): 4076 - 4082
DOI:10.1002/adfm.201500969
[本文引用: 1]
[13]
WANG Y, PANG J, CHENG Q, et al Applications of 2D-layered palladium diselenide and its van der waals heterostructures in electronics and optoelectronics
[J]. Nano-Micro Letters , 2021 , 13 (1 ): 143
DOI:10.1007/s40820-021-00660-0
[本文引用: 1]
[14]
ZENG L, WU D, JIE J, et al. Van der waals epitaxial growth of mosaic-like 2D platinum ditelluride layers for room-temperature mid-infrared photodetection up to 10.6 µm [J]. Advanced Materials , 2020, 32(52): 2004412.
[本文引用: 1]
[15]
DI BARTOLOMEO A, URBAN F, PELELLA A, et al Electron irradiation of multilayer PdSe2 field effect transistors
[J]. Nanotechnology , 2020 , 31 (37 ): 375204
DOI:10.1088/1361-6528/ab9472
[本文引用: 1]
[16]
LI G, YIN S, TAN C, et al. Fast photothermoelectric response in CVD-grown PdSe2 photodetectors with in-plane anisotropy [J]. Advanced Functional Materials , 2021, 31 (40): 2104787.
[本文引用: 1]
[17]
DI BARTOLOMEO A, PELELLA A, URBAN F, et al. Field emission in ultrathin PdSe2 back-gated transistors [J]. Advanced Electronic Materials , 2020, 6 (7): 2000094.
[18]
WU D, MO Z, HAN Y, et al Fabrication of 2D PdSe2 /3D CdTe mixed-dimensional van der waals heterojunction for broadband infrared detection
[J]. ACS Applied Materials and Interfaces , 2021 , 13 (35 ): 41791 - 41801
DOI:10.1021/acsami.1c11277
[本文引用: 1]
[19]
LU L S, CHEN G H, CHENG H Y, et al Layer-dependent and in-plane anisotropic properties of low-temperature synthesized few-layer PdSe2 single crystals
[J]. ACS Nano , 2020 , 14 (4 ): 4963 - 4972
DOI:10.1021/acsnano.0c01139
[本文引用: 1]
[20]
VENKATESAN A, RATHI S, KIM Y, et al Few-layer PdSe2 -based field-effect transistor for photodetector applications
[J]. Materials Science in Semiconductor Processing , 2020 , 115 (15 ): 105102
[本文引用: 4]
[21]
OYEDELE A D, YANG S, LIANG L, et al PdSe2 : pentagonal two-dimensional layers with high air stability for electronics
[J]. Journal of the American Chemical Society , 2017 , 139 (40 ): 14090 - 14097
DOI:10.1021/jacs.7b04865
[本文引用: 2]
[22]
LIANG Q J, WANG Q X, ZHANG Q, et al High-performance, room temperature, ultra-broadband photodetectors based on air-stable PdSe2
[J]. Advanced Materials , 2019 , 31 (24 ): 1807609
[本文引用: 1]
[23]
WU D, GUO J, DU J, et al Highly polarization-sensitive, broadband, self-powered photodetector based on graphene/PdSe2 /germanium heterojunction
[J]. ACS Nano , 2019 , 13 (9 ): 9907 - 9917
DOI:10.1021/acsnano.9b03994
[24]
WU D, XU M, ZENG L, et al In situ fabrication of PdSe2 /GaN schottky junction for polarization-sensitive ultraviolet photodetection with high dichroic ratio
[J]. ACS Nano , 2022 , 16 (4 ): 5545 - 5555
DOI:10.1021/acsnano.1c10181
[本文引用: 1]
[25]
WALMSLEY T S, ANDREWS K, WANG T, et al. Near-infrared optical transitions in PdSe2 phototransistors [J]. Nanoscale , 2019, 11 (30): 14410-14416.
[本文引用: 2]
[26]
ZENG L H, WU D, LIN S H, et al. Controlled synthesis of 2D palladium diselenide for sensitive photodetector applications [J]. Advanced Functional Materials , 2019, 29 (1): 1806878.
[本文引用: 2]
[27]
YIN J, LIU L, ZANG Y, et al Engineered tunneling layer with enhanced impact ionization for detection improvement in graphene/silicon heterojunction photodetectors
[J]. Light: Science and Applications , 2021 , 10 (1 ): 113
DOI:10.1038/s41377-021-00553-2
[本文引用: 2]
[28]
WANG B, ZHU Y, DONG J, et al Self-powered, superior high gain silicon-based near-infrared photosensing for low-power light communication
[J]. Nano Energy , 2020 , 70 (1 ): 104544
[本文引用: 3]
[29]
ZHAO Y, CHEN J Surface plasmon resonance bilayer graphene/Al2 O3 /GaAs schottky junction near-infrared photodetector
[J]. Journal of Alloys and Compounds , 2022 , 900 (1 ): 163439
[本文引用: 2]
[30]
WON U Y, LEE B H, KIM Y R, et al Efficient photovoltaic effect in graphene/h-BN/silicon heterostructure self-powered photodetector
[J]. Nano Research , 2021 , 14 (6 ): 1967 - 1972
DOI:10.1007/s12274-020-2866-x
[本文引用: 2]
[31]
PAK Y, PARK W, MITRA S, et al. Enhanced performance of MoS2 photodetectors by inserting an ALD-processed TiO2 interlayer [J]. Small , 2018, 14 (5): 1703176.
[本文引用: 1]
[32]
ALSHEHRI A H, MISTRY K, NGUYEN V H, et al. Quantum-tunneling metal-insulator-metal diodes made by rapid atmospheric pressure chemical vapor deposition [J]. Advanced Functional Materials , 2019, 29 (7): 1805533.
[本文引用: 1]
[33]
WU D, JIA C, SHI F H, et al Mixed-dimensional PdSe2 /SiNWA heterostructure based photovoltaic detectors for self-driven, broadband photodetection, infrared imaging and humidity sensing
[J]. Journal of Materials Chemistry A , 2020 , 8 (7 ): 3632 - 3642
DOI:10.1039/C9TA13611H
[本文引用: 1]
[34]
VUL A Y, DIDEIKIN A T Photodetectors based on metal-tunnel insulator-semiconductor structures
[J]. Sensors and Actuators A: Physical , 1993 , 39 (1 ): 7 - 18
DOI:10.1016/0924-4247(93)80175-G
[本文引用: 1]
[35]
KIM C, YOO T J, CHANG K E, et al Highly responsive near-infrared photodetector with low dark current using graphene/germanium schottky junction with Al2 O3 interfacial layer
[J]. Nanophotonics , 2021 , 10 (5 ): 1573 - 1579
DOI:10.1515/nanoph-2021-0002
[本文引用: 1]
[36]
DURMUŞ P, YıLDıRıM M Gaussian distribution of inhomogeneous barrier height in Au/n-Si (111) schottky barrier diodes at low temperatures
[J]. Materials Science in Semiconductor Processing , 2014 , 27 (1 ): 145 - 149
[本文引用: 1]
[37]
YU T, WANG F, XU Y, et al Graphene coupled with silicon quantum dots for high-performance bulk-silicon-based schottky-junction photodetectors
[J]. Advanced Materials , 2016 , 28 (24 ): 4912 - 4919
DOI:10.1002/adma.201506140
[本文引用: 1]
[38]
WANG L, JIE J, SHAO Z, et al MoS2 /Si heterojunction with vertically standing layered structure for ultrafast, high-detectivity, self-driven visible-near infrared photodetectors
[J]. Advanced Functional Materials , 2015 , 25 (19 ): 2910 - 2919
DOI:10.1002/adfm.201500216
[本文引用: 1]
[39]
刘恩科, 朱秉升, 罗晋生. 半导体物理学[M]. 7版. 北京: 电子工业出版社, 2017: 188.
[本文引用: 2]
[40]
LEE S H, JEONG H, KIM D Y, et al Electroluminescence from h-bn by using Al2 O3 /h-BN multiple heterostructure
[J]. Optics Express , 2019 , 27 (14 ): 19692 - 19701
DOI:10.1364/OE.27.019692
[本文引用: 1]
[41]
ZHU W J, TSO-PING M, TAMAGAWA T, et al Current transport in metal/hafnium oxide/silicon structure
[J]. IEEE Electron Device Letters , 2002 , 23 (2 ): 97 - 99
DOI:10.1109/55.981318
[本文引用: 1]
[42]
HEO Y W, TIEN L C, NORTON D P, et al Pt/ZnO nanowire schottky diodes
[J]. Applied Physics Letters , 2004 , 85 (15 ): 3107 - 3109
DOI:10.1063/1.1802372
[本文引用: 1]
2
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Monolayer graphene/germanium schottky junction as high-performance self-driven infrared light photodetector
2
2013
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
1
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
1
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
Ultrabroadband and high-detectivity photodetector based on WS2 /Ge heterojunction through defect engineering and interface passivation
1
2021
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
Van der waals heterojunction ReSe2 /WS2 polarization-resolved photodetector
1
2021
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
Few-layer MoS2 with high broadband photogain and fast optical switching for use in harsh environments
2
2013
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Lateral MoS2 p-n junction formed by chemical doping for use in high-performance optoelectronics
2
2014
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Growth of a large, single-crystalline WS2 monolayer for high-performance photodetectors by chemical vapor deposition
2
2021
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
ReS2 -based field-effect transistors and photodetectors
1
2015
... 光电探测器在光通讯、成像、医疗等领域被广泛应用. 2004年,二维层状材料石墨烯(graphene, Gr)被首次发现. 随后,研究发现了大量二维层状材料,如黒磷(black phosphorus, BP)、二维过渡金属硫族化合物(two-dimensional transition metal dichalcogenides, 2D-TMDs)等. 二维层状材料具有独特的光电性能,常用于制备光电探测器. Gr是零带隙的材料,但Gr光电探测器件往往面临着大暗电流的问题,限制了光电探测器的比探测率和开关比(I ON/OFF )[1 -2 ] . BP在空气中非常容易被氧化[3 - 4 ] . 2D-TMDs,如MoS2 、WS2 、WSe2 等的带隙大小与材料层数紧密相关[5 -7 ] ,但是这些光电探测器的比探测率D * 和开关比受到了大暗电流的限制[8 -9 ] ,器件响应较慢[10 -12 ] . ...
Applications of 2D-layered palladium diselenide and its van der waals heterostructures in electronics and optoelectronics
1
2021
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
1
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
Electron irradiation of multilayer PdSe2 field effect transistors
1
2020
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
1
... 如图3 (a)所示为采用CVD法生长PdSe2 薄膜拉曼图谱和利用PMMA辅助转移到有、无Al2 O3 薄膜的Si窗口后PdSe2 的拉曼图谱. 图中,x 为拉曼位移. 从图3 (a)的拉曼图谱可以看出,4个特征峰分别位于146.5、208、224.5、260 cm−1 处,它们分别对应PdSe2 的Ag 1 、Ag 2 、B1g 2 和Ag 3 4种模式[16 ] . 通过对比转移前、后的拉曼图谱可以看出,拉曼图谱中峰的位置和强度没有发生明显变化,说明转移过程没有对PdSe2 薄膜造成破坏及性能损失. 如图3 (b)、(c)所示分别为PdSe2 的Pd 3d和Se 3d的分峰拟合结果. 可以看出,Pd 3d峰的2个特征峰分别位于336.6 eV和342 eV,分别对应于Pd 3d5/2 和Pd 3d3/2 ;Se 3d峰的2个特征峰分别位于54.7 eV和55.5 eV,分别对应于Se 3d5/2 和Se 3d3/2 [33 ] . 如图3 (d)所示为PdSe2 薄膜的AFM图像. 可以看出,薄膜生长均匀,厚度约为10 nm. 单层PdSe2 的厚度约为0.6 nm,因此PdSe2 薄膜约为16层[21 ] . ...
Fabrication of 2D PdSe2 /3D CdTe mixed-dimensional van der waals heterojunction for broadband infrared detection
1
2021
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
Layer-dependent and in-plane anisotropic properties of low-temperature synthesized few-layer PdSe2 single crystals
1
2020
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
Few-layer PdSe2 -based field-effect transistor for photodetector applications
4
2020
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... [20 ]. 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... [20 , 25 ]. 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
PdSe2 : pentagonal two-dimensional layers with high air stability for electronics
2
2017
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... 如图3 (a)所示为采用CVD法生长PdSe2 薄膜拉曼图谱和利用PMMA辅助转移到有、无Al2 O3 薄膜的Si窗口后PdSe2 的拉曼图谱. 图中,x 为拉曼位移. 从图3 (a)的拉曼图谱可以看出,4个特征峰分别位于146.5、208、224.5、260 cm−1 处,它们分别对应PdSe2 的Ag 1 、Ag 2 、B1g 2 和Ag 3 4种模式[16 ] . 通过对比转移前、后的拉曼图谱可以看出,拉曼图谱中峰的位置和强度没有发生明显变化,说明转移过程没有对PdSe2 薄膜造成破坏及性能损失. 如图3 (b)、(c)所示分别为PdSe2 的Pd 3d和Se 3d的分峰拟合结果. 可以看出,Pd 3d峰的2个特征峰分别位于336.6 eV和342 eV,分别对应于Pd 3d5/2 和Pd 3d3/2 ;Se 3d峰的2个特征峰分别位于54.7 eV和55.5 eV,分别对应于Se 3d5/2 和Se 3d3/2 [33 ] . 如图3 (d)所示为PdSe2 薄膜的AFM图像. 可以看出,薄膜生长均匀,厚度约为10 nm. 单层PdSe2 的厚度约为0.6 nm,因此PdSe2 薄膜约为16层[21 ] . ...
High-performance, room temperature, ultra-broadband photodetectors based on air-stable PdSe2
1
2019
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
Highly polarization-sensitive, broadband, self-powered photodetector based on graphene/PdSe2 /germanium heterojunction
0
2019
In situ fabrication of PdSe2 /GaN schottky junction for polarization-sensitive ultraviolet photodetection with high dichroic ratio
1
2022
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
2
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
2
... 近年来,新型二维层状材料贵金属过渡金属硫族化合物(two-dimensional noble transition-metal dichalcogenides, 2D-NTMDs)的研究引起了更多研究人员的关注,与传统的2D-TMDs相比,它们表现出更宽的带隙调控范围,可以实现超宽光谱响应,具有优异的空气稳定性和高载流子迁移率的特性[13 -14 ] . 2D-TMDs中的PdSe2 具有非常优异的光学和电学特性,被广泛应用于光电器件中[15 -18 ] . PdSe2 具有以下优点. 1)带隙具有明显的层数依赖性[19 -20 ] ,带隙范围为0~1.3 eV(体相到单层),可以用于超宽光谱响应的光电探测器. 2)层间通过范德华力结合[21 ] ,没有多余的悬挂键,与其他半导体结合不需要满足晶格匹配,容易形成异质结. 3)具有高载流子迁移率,可以用于快速响应的光电探测器[20 ] . 4)制备工艺与互补金属氧化物半导体(complementary metal oxide semiconductor,CMOS)工艺兼容,有望集成到超大规模集成电路中. 5)高空气稳定性和各向异性[22 -24 ] . 关于晶体管型PdSe2 光电探测器的研究已有相关报道,尽管器件表现出高增益的特点,但是器件的响应速度慢[20 , 25 ] . 对于异质结器件,随着反向偏压的增加,器件的暗电流会显著增大,器件的光开关比和比探测率会降低[26 ] . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Engineered tunneling layer with enhanced impact ionization for detection improvement in graphene/silicon heterojunction photodetectors
2
2021
... 已有研究表明,通过在异质结界面处生长一层薄绝缘层(如AlN[27 ] 、Al2 O3 [28 , 29 ] 、h-BN[30 ] 或TiO2 [31 ] )作为隧穿层,以形成金属-绝缘层-半导体(MIS)结构,能够有效地降低器件的暗电流,提高器件的比探测率. 本文采用原子层沉积(ALD)的方法,在PdSe2 与Si之间生长一层Al2 O3 薄膜,使得基于PdSe2 /Al2 O3 /Si异质结的器件能够获得低暗电流,光生载流子可以隧穿通过Al2 O3 层,提高器件的比探测率和开关比. 通过对Al2 O3 的厚度进行优化,研究基于PdSe2 /Al2 O3 /Si异质结的器件的光电探测性能,包括响应度、比探测率、响应时间等. 探究器件在不同波长下的光电探测性能,发现所获得的Si基异质结型光电探测器具有响应超过Si截止波长(约为1100 nm)的探测能力. ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Self-powered, superior high gain silicon-based near-infrared photosensing for low-power light communication
3
2020
... 已有研究表明,通过在异质结界面处生长一层薄绝缘层(如AlN[27 ] 、Al2 O3 [28 , 29 ] 、h-BN[30 ] 或TiO2 [31 ] )作为隧穿层,以形成金属-绝缘层-半导体(MIS)结构,能够有效地降低器件的暗电流,提高器件的比探测率. 本文采用原子层沉积(ALD)的方法,在PdSe2 与Si之间生长一层Al2 O3 薄膜,使得基于PdSe2 /Al2 O3 /Si异质结的器件能够获得低暗电流,光生载流子可以隧穿通过Al2 O3 层,提高器件的比探测率和开关比. 通过对Al2 O3 的厚度进行优化,研究基于PdSe2 /Al2 O3 /Si异质结的器件的光电探测性能,包括响应度、比探测率、响应时间等. 探究器件在不同波长下的光电探测性能,发现所获得的Si基异质结型光电探测器具有响应超过Si截止波长(约为1100 nm)的探测能力. ...
... 如图5 (a)所示为(Al2 O3 厚度为2 nm)、无Al2 O3 薄膜器件在暗态和光照下的I-V 曲线. 可以看出,生长了Al2 O3 薄膜的PdSe2 /Al2 O3 /Si器件(Al2 O3 厚度为2 nm)与未生长Al2 O3 薄膜的PdSe2 /Si器件相比,暗电流降低. 随着反向偏压的增加,器件暗电流降低更加明显. 当偏压为−2 V时,暗电流降低了约3个数量级. 当偏压为±2 V时,器件具有高整流比(约为5×105 ). 在光照下器件的光电流没有明显被降低,这是由于光生载流子可以隧穿通过这一薄层Al2 O3 ,产生光电流[28 , 34 ] . 测试这2种器件频率f 为1~105 Hz时的电流噪声功率(noise power density, NPD)图谱,如图5 (b)所示. 可知,即使在−2 V偏压下,PdSe2 /Al2 O3 /Si器件仍然具有较低的NPD. 当频率为1 Hz时,PdSe2 /Al2 O3 /Si器件的电流噪声i n = (NPD)1/2 ≈0.166 pA/Hz1/2 ,PdSe2 /Si器件的i n ≈ 0.31 nA/Hz1/2 . ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Surface plasmon resonance bilayer graphene/Al2 O3 /GaAs schottky junction near-infrared photodetector
2
2022
... 已有研究表明,通过在异质结界面处生长一层薄绝缘层(如AlN[27 ] 、Al2 O3 [28 , 29 ] 、h-BN[30 ] 或TiO2 [31 ] )作为隧穿层,以形成金属-绝缘层-半导体(MIS)结构,能够有效地降低器件的暗电流,提高器件的比探测率. 本文采用原子层沉积(ALD)的方法,在PdSe2 与Si之间生长一层Al2 O3 薄膜,使得基于PdSe2 /Al2 O3 /Si异质结的器件能够获得低暗电流,光生载流子可以隧穿通过Al2 O3 层,提高器件的比探测率和开关比. 通过对Al2 O3 的厚度进行优化,研究基于PdSe2 /Al2 O3 /Si异质结的器件的光电探测性能,包括响应度、比探测率、响应时间等. 探究器件在不同波长下的光电探测性能,发现所获得的Si基异质结型光电探测器具有响应超过Si截止波长(约为1100 nm)的探测能力. ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
Efficient photovoltaic effect in graphene/h-BN/silicon heterostructure self-powered photodetector
2
2021
... 已有研究表明,通过在异质结界面处生长一层薄绝缘层(如AlN[27 ] 、Al2 O3 [28 , 29 ] 、h-BN[30 ] 或TiO2 [31 ] )作为隧穿层,以形成金属-绝缘层-半导体(MIS)结构,能够有效地降低器件的暗电流,提高器件的比探测率. 本文采用原子层沉积(ALD)的方法,在PdSe2 与Si之间生长一层Al2 O3 薄膜,使得基于PdSe2 /Al2 O3 /Si异质结的器件能够获得低暗电流,光生载流子可以隧穿通过Al2 O3 层,提高器件的比探测率和开关比. 通过对Al2 O3 的厚度进行优化,研究基于PdSe2 /Al2 O3 /Si异质结的器件的光电探测性能,包括响应度、比探测率、响应时间等. 探究器件在不同波长下的光电探测性能,发现所获得的Si基异质结型光电探测器具有响应超过Si截止波长(约为1100 nm)的探测能力. ...
... Comparison of key parameters of our device with other reported photodetectors based on two dimensional materials devices
Tab.1 器件 I ON/OFF R /(A·W−1 ) D* /Jones λ /nm t rise , t fall /μs V /V 参考文献 Gr/Si 104 0.435 ~108 850 1200,3000 −2 [1 ] Gr/Ge 104 0.0518 ~1010 1550 23,108 0 [2 ] MoS2 104 0.57 ~1010 532 70,110 −10 [8 ] MoS2 103 5.07 ~1010 500 1×105 1.5 [9 ] WS2 — 7.3 ~1012 500 5000,7000 1 [10 ] PdSe2 — 161.9 ~1010 655 2×108 — [20 ] PdSe2 /Si 105 0.3 ~1013 780 38,44 0 [26 ] PdSe2 — — — 1.06 156,163 — [25 ] Gr/AlN/Si — 3.96 — 850 — −10 [27 ] Si/Al2 O3 /ZnO — 0.41 ~1012 940 15 0 [28 ] Gr/Al2 O3 /GaAs — 0.12 ~1011 808 8.16,98.43 0 [29 ] Gr/hBN/Si 107 — ~1010 725 910,1080 −0.03 [30 ] PdSe2 /Al2 O3 /Si 105 0.31 ~1012 808 7.1,15.6 −2 本文工作 PdSe2 /Al2 O3 /Si 105 0.29 ~ 1013 808 7.1,15.6 0 本文工作
3. 结 论 (1)利用ALD法生长Al2 O3 绝缘层充当隧穿层,可以有效地降低器件的暗电流,提高了Si基异质结器件的光电探测性能. ...
1
... 已有研究表明,通过在异质结界面处生长一层薄绝缘层(如AlN[27 ] 、Al2 O3 [28 , 29 ] 、h-BN[30 ] 或TiO2 [31 ] )作为隧穿层,以形成金属-绝缘层-半导体(MIS)结构,能够有效地降低器件的暗电流,提高器件的比探测率. 本文采用原子层沉积(ALD)的方法,在PdSe2 与Si之间生长一层Al2 O3 薄膜,使得基于PdSe2 /Al2 O3 /Si异质结的器件能够获得低暗电流,光生载流子可以隧穿通过Al2 O3 层,提高器件的比探测率和开关比. 通过对Al2 O3 的厚度进行优化,研究基于PdSe2 /Al2 O3 /Si异质结的器件的光电探测性能,包括响应度、比探测率、响应时间等. 探究器件在不同波长下的光电探测性能,发现所获得的Si基异质结型光电探测器具有响应超过Si截止波长(约为1100 nm)的探测能力. ...
1

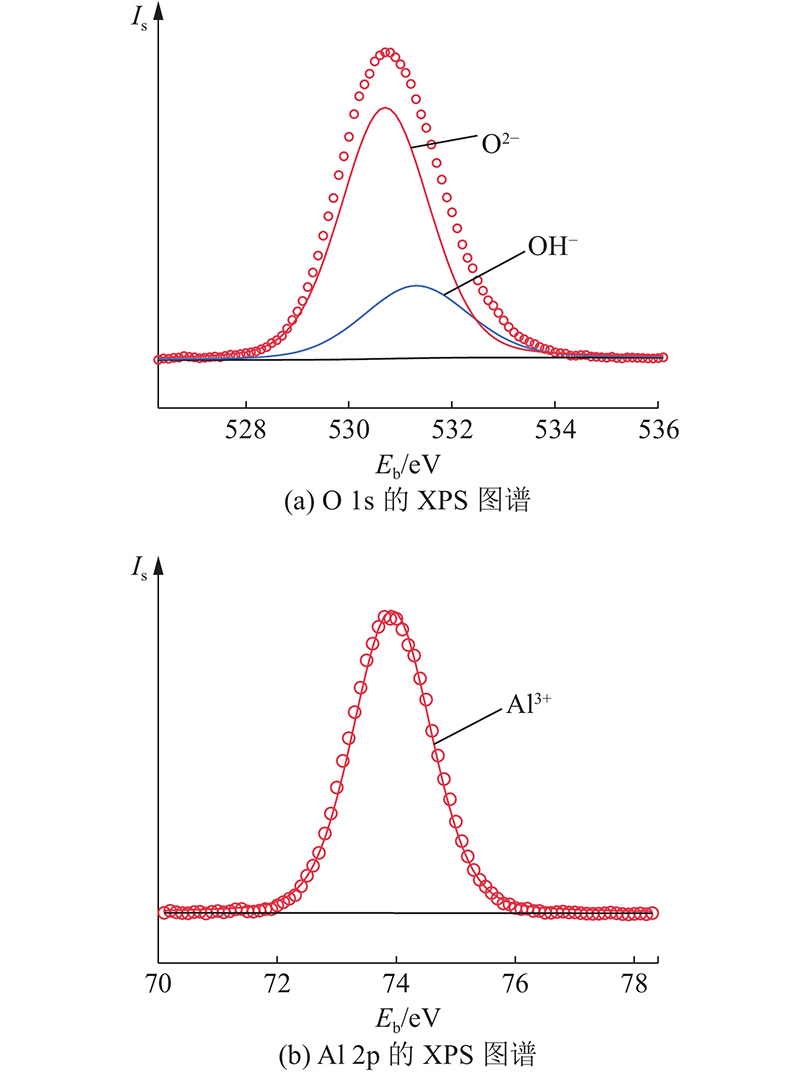

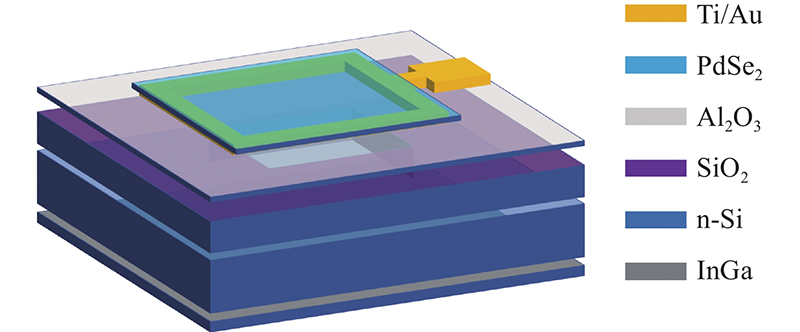

... 为了减小器件的暗电流,通过ALD引入一层Al2 O3 薄膜,制备PdSe2 /Al2 O3 /Si异质结光电探测器,器件结构如图1 所示. 如图2 所示为通过ALD生长的Al2 O3 薄膜的XPS图谱,利用高斯拟合对特征峰进行分析. 图中,I s 为强度,E b 为结合能. 从图2 (a)可以看出,O 1s峰的2个峰位于531 eV和532.3 eV处,分别对应Al2 O3 中的O2− 价态和由氧源(H2 O)引入的OH− 基团. 从图2 (b)可以看出,Al 2p峰位于约74 eV处,对应Al2 O3 中的Al3+[32 ] ,表明通过ALD成功生长了Al2 O3 薄膜. ...
Mixed-dimensional PdSe2 /SiNWA heterostructure based photovoltaic detectors for self-driven, broadband photodetection, infrared imaging and humidity sensing
1
2020

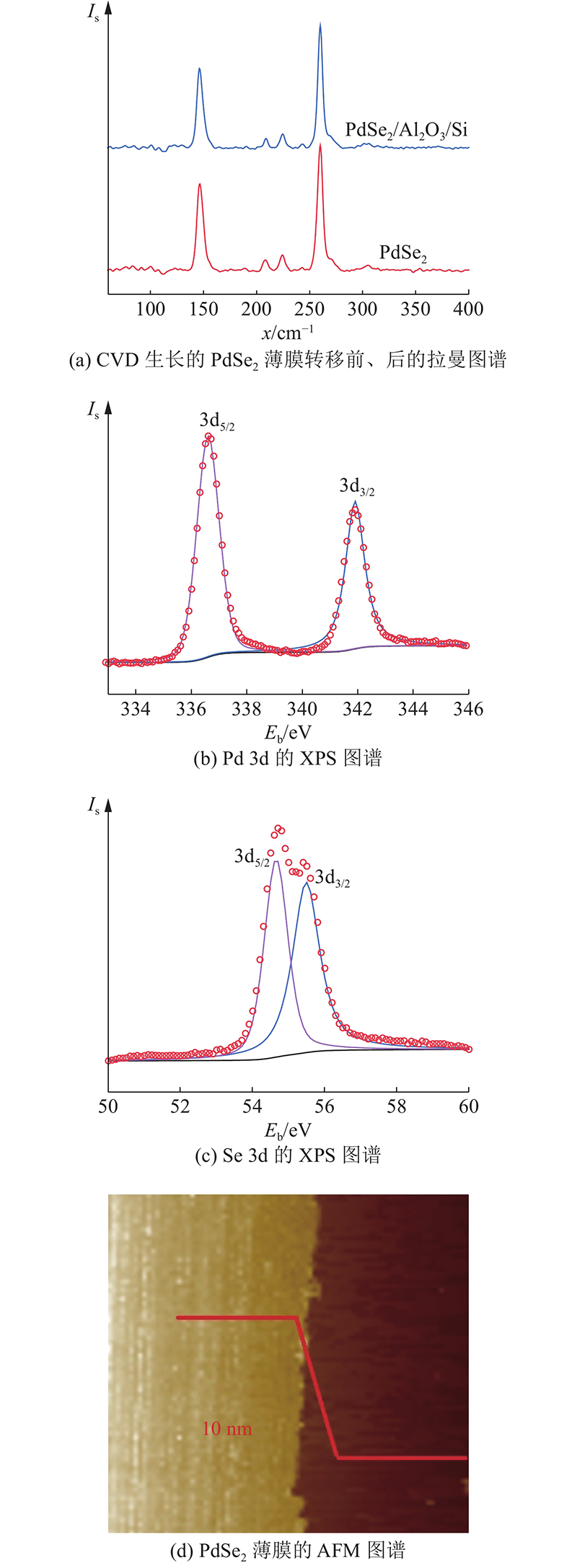

... 如图3 (a)所示为采用CVD法生长PdSe2 薄膜拉曼图谱和利用PMMA辅助转移到有、无Al2 O3 薄膜的Si窗口后PdSe2 的拉曼图谱. 图中,x 为拉曼位移. 从图3 (a)的拉曼图谱可以看出,4个特征峰分别位于146.5、208、224.5、260 cm−1 处,它们分别对应PdSe2 的Ag 1 、Ag 2 、B1g 2 和Ag 3 4种模式[16 ] . 通过对比转移前、后的拉曼图谱可以看出,拉曼图谱中峰的位置和强度没有发生明显变化,说明转移过程没有对PdSe2 薄膜造成破坏及性能损失. 如图3 (b)、(c)所示分别为PdSe2 的Pd 3d和Se 3d的分峰拟合结果. 可以看出,Pd 3d峰的2个特征峰分别位于336.6 eV和342 eV,分别对应于Pd 3d5/2 和Pd 3d3/2 ;Se 3d峰的2个特征峰分别位于54.7 eV和55.5 eV,分别对应于Se 3d5/2 和Se 3d3/2 [33 ] . 如图3 (d)所示为PdSe2 薄膜的AFM图像. 可以看出,薄膜生长均匀,厚度约为10 nm. 单层PdSe2 的厚度约为0.6 nm,因此PdSe2 薄膜约为16层[21 ] . ...
Photodetectors based on metal-tunnel insulator-semiconductor structures
1
1993

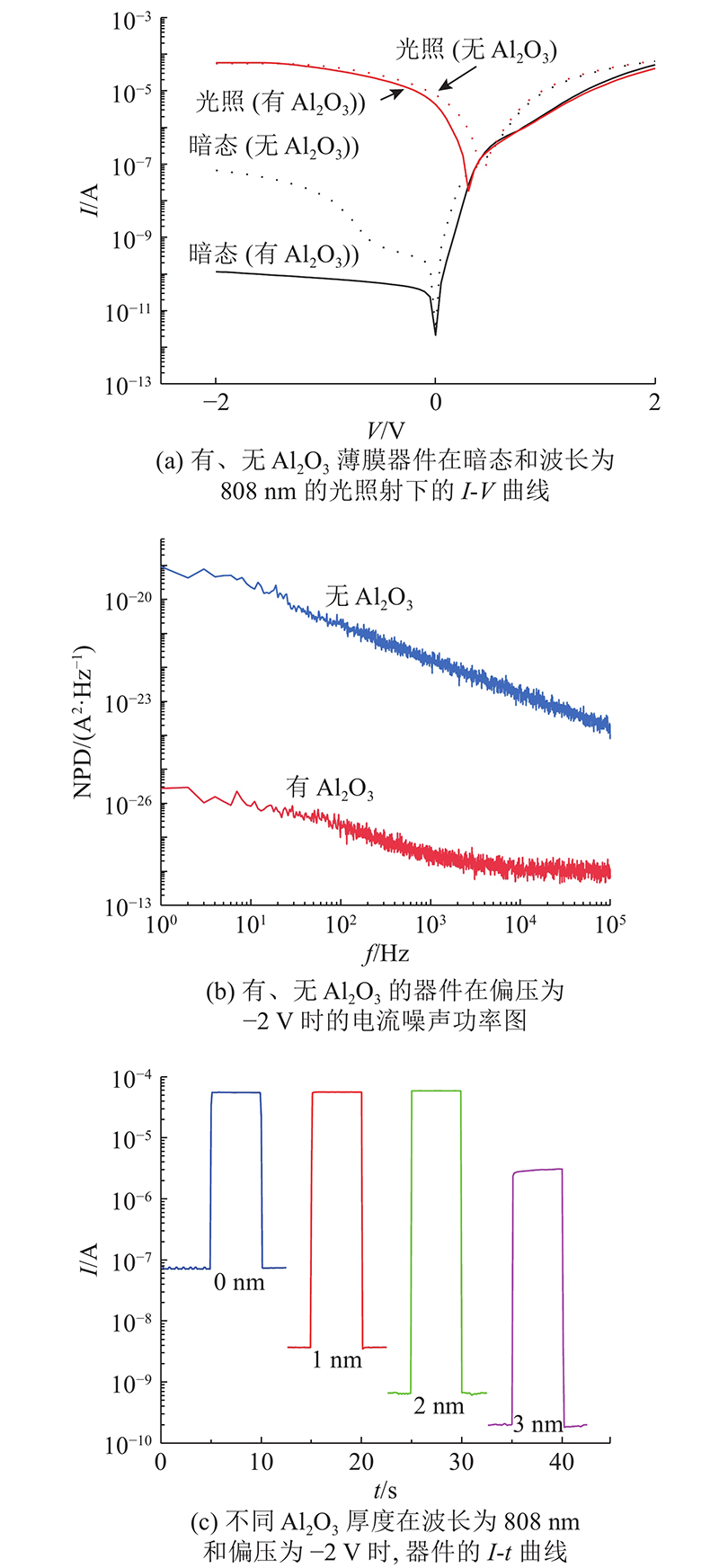

... 如图5 (a)所示为(Al2 O3 厚度为2 nm)、无Al2 O3 薄膜器件在暗态和光照下的I-V 曲线. 可以看出,生长了Al2 O3 薄膜的PdSe2 /Al2 O3 /Si器件(Al2 O3 厚度为2 nm)与未生长Al2 O3 薄膜的PdSe2 /Si器件相比,暗电流降低. 随着反向偏压的增加,器件暗电流降低更加明显. 当偏压为−2 V时,暗电流降低了约3个数量级. 当偏压为±2 V时,器件具有高整流比(约为5×105 ). 在光照下器件的光电流没有明显被降低,这是由于光生载流子可以隧穿通过这一薄层Al2 O3 ,产生光电流[28 , 34 ] . 测试这2种器件频率f 为1~105 Hz时的电流噪声功率(noise power density, NPD)图谱,如图5 (b)所示. 可知,即使在−2 V偏压下,PdSe2 /Al2 O3 /Si器件仍然具有较低的NPD. 当频率为1 Hz时,PdSe2 /Al2 O3 /Si器件的电流噪声i n = (NPD)1/2 ≈0.166 pA/Hz1/2 ,PdSe2 /Si器件的i n ≈ 0.31 nA/Hz1/2 . ...
Highly responsive near-infrared photodetector with low dark current using graphene/germanium schottky junction with Al2 O3 interfacial layer
1
2021
... 对Al2 O3 的厚度进行优化,在波长为808 nm的光照和−2 V偏压下,测试各器件的I-t 曲线,如图5 (c)所示. 可知,随着Al2 O3 厚度的增加,器件的暗电流降低;当Al2 O3 厚度 > 2 nm时,光生载流子的隧穿距离增加,器件的光电流降低 [35 ] . 确定Al2 O3 的最佳厚度为2 nm. ...
Gaussian distribution of inhomogeneous barrier height in Au/n-Si (111) schottky barrier diodes at low temperatures
1
2014

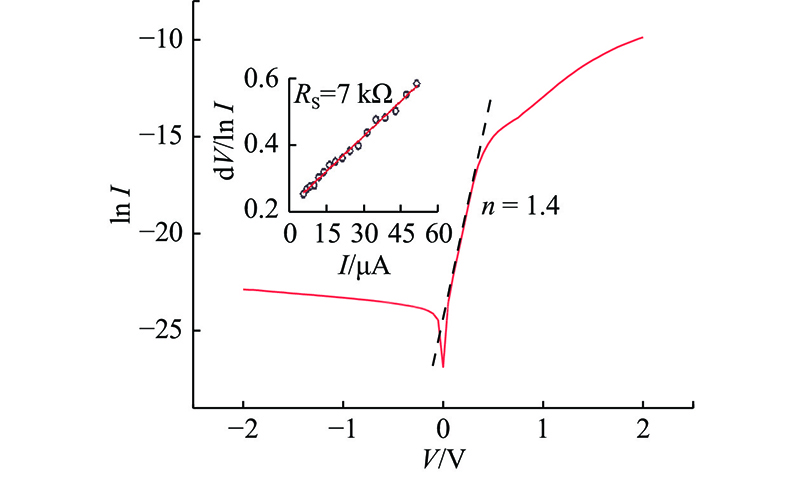

... 如图6 所示为PdSe2 /Al2 O3 /Si器件在暗态下的ln I-V 曲线. 通过计算发现,器件的理想因子约为1.4,该值接近理想值1,表明该器件具有低界面复合速率. 利用式(1)[36 ] 对器件的串联电阻R s 进行计算,对dV /dlnI-I 曲线进行拟合,结果如图6 所示. 器件的R s 约为7 kΩ. ...
Graphene coupled with silicon quantum dots for high-performance bulk-silicon-based schottky-junction photodetectors
1
2016

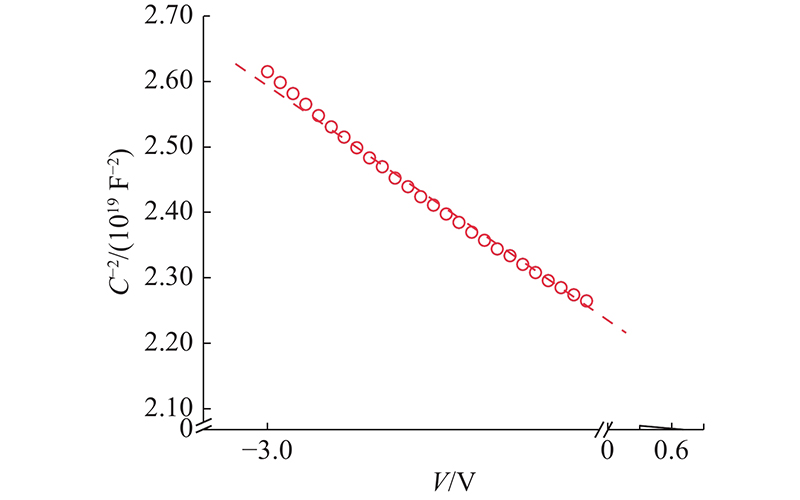

... 如图7 所示为PdSe2 /Al2 O3 /Si器件在暗态下的1/C 2 -V 曲线,测试频率为5 kHz,温度为300 K. 通过对曲线进行线性拟合,得到器件的肖特基势垒高度约为0.7 eV[37 ] . ...
MoS2 /Si heterojunction with vertically standing layered structure for ultrafast, high-detectivity, self-driven visible-near infrared photodetectors
1
2015
... 可以得到与载流子复合速率相关的经验值θ ,理想值为1[38 ] . 结果如图7 (c)所示,此时θ ≈ 1.0,表明该器件形成了很好的异质结结构. ...
2

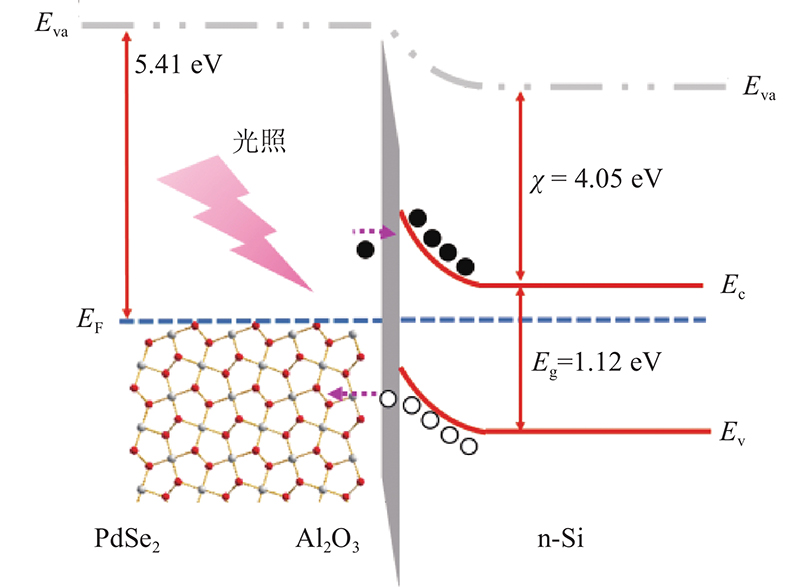

... 通过UPS测试得到PdSe2 费米能级约为5.41 eV,1~10 Ω /cm的n型Si的功函数约为4.31 eV[39 ] . 由于PdSe2 和Si具有不同的费米能级,当二者接触时,电子会从Si转移到PdSe2 以达到热平衡,使得Si表面带正电,PdSe2 表面带负电,直到Si和PdSe2 的费米能级在同一水平. 这一空间电荷区(即耗尽区)会形成从Si指向PdSe2 的内建电场,在空间电荷区中Si的能带将向上弯曲. 在引入Al2 O3 隧穿层后,器件的暗电流明显降低,光生载流子仍然可以隧穿通过绝缘层. 如图15 所示为在光照和零偏压下PdSe2 /Al2 O3 /Si异质结的能带结构图,其中Si的带隙为1.12 eV,Al2 O3 的带隙为7.1 eV[40 ] . 图中,E va 为真空能级,E F 为费米能级,E g 为带隙,E c 为导带,E v 为价带. 在光照下,当光子能量大于Si的带隙1.12 eV时,光将会被Si和PdSe2 吸收,光生电子-空穴对会在耗尽区内和耗尽区附近产生,在内建电场作用下被分离,从而产生光电流. 当光子能量小于1.12 eV时,光只能被PdSe2 吸收,此时光电流产生的机理与金属-半导体肖特基结的内部光效应类似[41 -42 ] . 在施加反向偏压后Si的能带比零偏压下更弯曲,耗尽区更宽,载流子的漂移运动被增强,此时光生载流子更容易通过隧穿层,降低了载流子的复合速率,更有利于光生载流子的快速分离[39 ] . ...
