浙江大学学报(工学版)  2019, Vol. 53 Issue (7): 1398-1406    DOI: 10.3785/j.issn.1008-973X.2019.07.020
交通工程、土木工程
电动汽车电池热管理系统设计与分析
申明1,2(),高青1,2,*(),王炎1,2,张天时1
1. 吉林大学 汽车仿真与控制国家重点实验室，吉林 长春 130022
2. 吉林大学 汽车工程学院，吉林 长春 130022
Design and analysis of battery thermal management system for electric vehicle
Ming SHEN1,2(),Qing GAO1,2,*(),Yan WANG1,2,Tian-shi ZHANG1
1. State Key Laboratory of Automotive Simulation and Control, Jilin University, Changchun 130022, China
2. College of Automotive Engineering, Jilin University, Changchun 130022, China
 全文: PDF(1696 KB)   HTML
摘要：

针对高功率、高比能的动力电池散热问题，提出结构紧凑、换热高效的制冷剂直接热传输的电池热管理系统（简称直冷式系统）. 以整车系统为背景，利用AMESim搭建空调制冷与电池热管理的耦合模型，从系统的温度响应和能耗角度，分析电池组及电池单体平均温降、温均、系统COP以及?效率. 结果表明，直冷式系统具有较快的温度响应特性，在高温高速的稳态和动态工况下都可以对电池进行快速降温，实现了较好的温均性. 在针对某一稳定工况进行能耗分析时，得出COP为4.19的较高的系统能效比，但系统的?效率为46.17%，存在进一步提升系统?效率的空间.
关键词： 电池热管理系统;  直冷式;  AMESim;  温度特性;  能耗分析
Abstract:

A refrigerant-based battery thermal management system with compact structure and high heat efficiency was proposed in order to solve the heat dissipation problem of high specific energy and superior energy density power battery. The coupling model of air-conditioning and battery thermal management was constructed by AMESim based on the whole vehicle system. The temperature drop and temperature uniformity of the single cell and battery module, the system’s COP and exergy efficiency were analyzed from the point of view of system temperature response characteristics and system energy consumption. Results show that the refrigerant-based system has a fast temperature response characteristic. The battery can be quickly cooled, and a better temperature uniformity under high temperature and high speed steady state and dynamic conditions can be achieved. The energy analysis was conducted for a stable working condition, and a higher system energy efficiency ratio with a COP of 4.19 was obtained. The exergy efficiency of system was 46.17%, and there’s the promotion space of system exergy efficiency.
Key words: battery thermal management system    refrigerant-based cooling    AMESim    temperature characteristic    energy consumption analysis
收稿日期: 2018-09-25 出版日期: 2019-06-25
CLC:  U 469
通讯作者: 高青     E-mail: shenming2200@163.com;gaoqingjlu@163.com
作者简介: 申明（1994—），女，博士生，从事电动汽车整车集成热管理研究. orcid.org/0000-0002-5198-5968. E-mail： shenming2200@163.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
申明
高青
王炎
张天时

引用本文:

申明,高青,王炎,张天时. 电动汽车电池热管理系统设计与分析[J]. 浙江大学学报(工学版), 2019, 53(7): 1398-1406.

Ming SHEN,Qing GAO,Yan WANG,Tian-shi ZHANG. Design and analysis of battery thermal management system for electric vehicle. Journal of ZheJiang University (Engineering Science), 2019, 53(7): 1398-1406.

链接本文:

http://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2019.07.020    或    http://www.zjujournals.com/eng/CN/Y2019/V53/I7/1398

图 1  直冷式电池热管理系统
图 2  压缩机试验结果与模拟结果对比图
图 3  冷凝管道离散单元示意图
图 4  冷凝器试验结果与模拟结果对比图

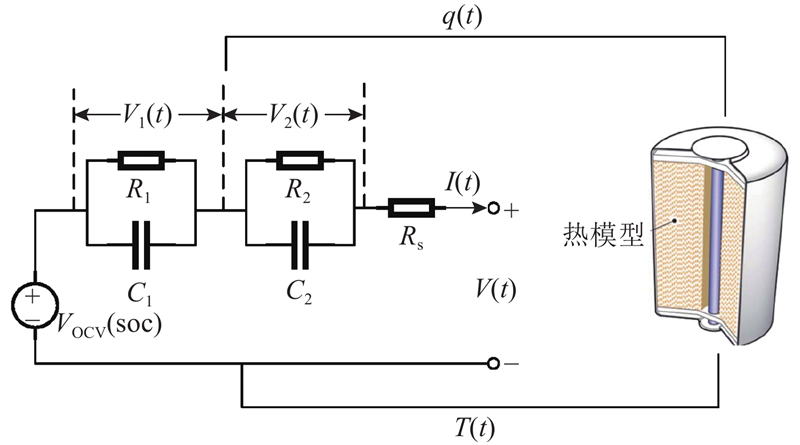

图 5  电池热电耦合参数传递模型

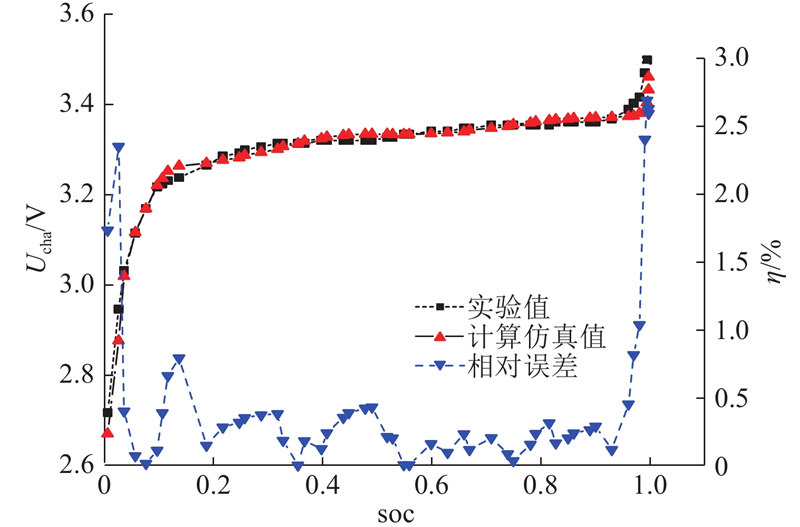

图 6  电池充电电压试验结果与模拟结果的对比图
图 7  电池放电电压试验结果与模拟结果的对比图
图 8  电池温度试验结果与模拟结果的对比图
图 9  电动汽车结构原理图

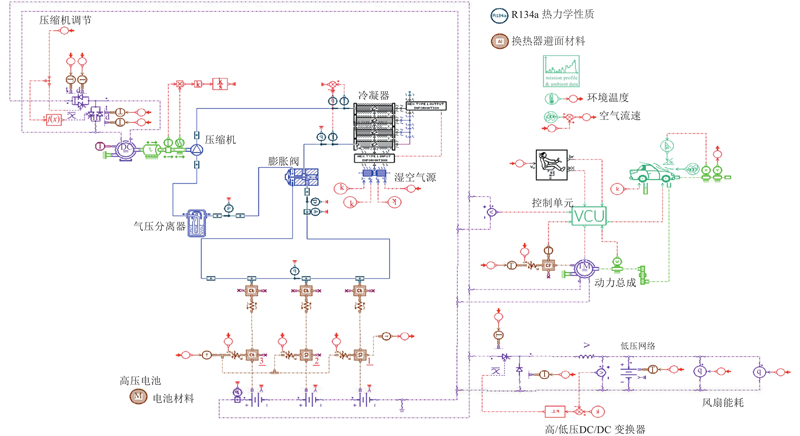

图 10  AMESim仿真模型图
参数 数值
电池组容量/Ah 85.4
电池组重量/kg 100
电池组个数 3
电芯数量 1P2×19S
电池组电压/V 160
电池外壳比热容/（J·kg?1·K?1） 900
电池外壳热导率/（W·kg?1·K?1） 150
冷板材料比热容/（J·kg?1·K?1） 1 066
冷板材料热导率/（W·kg?1·K?1） 100
表 1  电池组和冷板的参数表

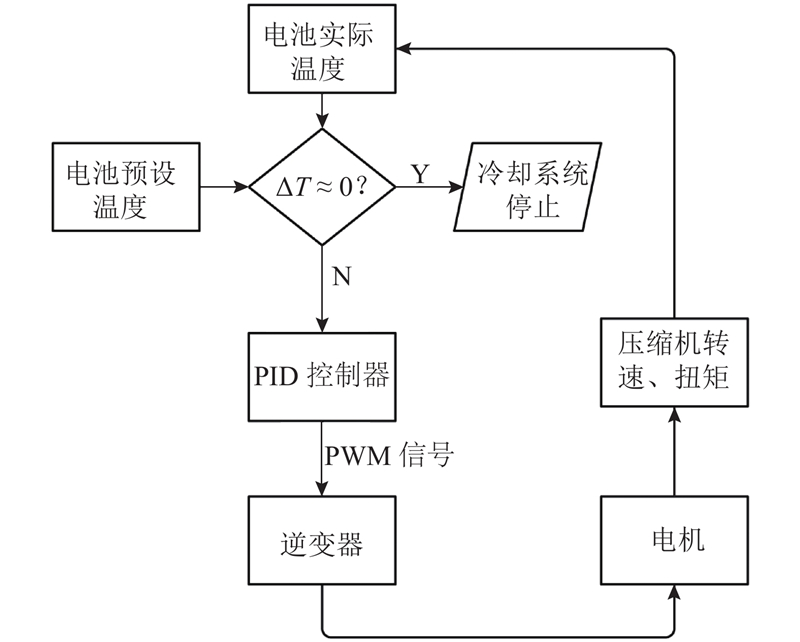

图 11  电池温度调节框图
工况 行驶工况 $\theta_{\rm{amb}} $/°C $\theta_{\rm{bat}}^{\rm{int}} $/°C
1 2 min 0 km/h,18 min 100 km/h 30 45
1 UDDS 30 45
1 US06 30 45
2 2 min 0 km/h,18 min 100 km/h 25 40
2 2 min 0 km/h,18 min 100 km/h 30 45
2 2 min 0 km/h,18 min 100 km/h 35 50
表 2  直冷式电池热管理系统仿真工况

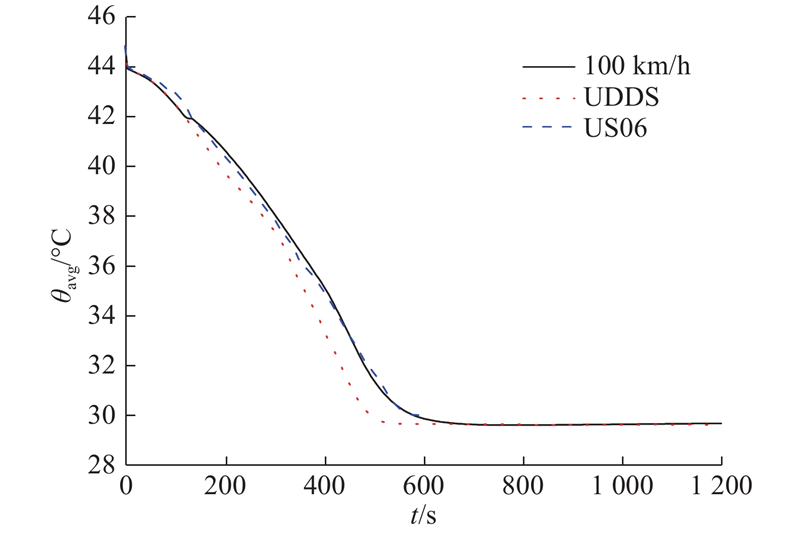

图 12  工况1直冷式系统电池组平均温度变化曲线
图 13  工况2直冷式系统电池组平均温度变化曲线
图 14  US06高速循环下单体电池平均温度变化曲线
图 15  直冷式热管理系统压焓图
测点 p/kPa h/（kJ·kg?1） s/（kJ·kg?1·K?1）
1 417.75 249.72 1.18
2 411.87 404.25 1.72
3 1545.10 441.15 1.75
4 1537.87 249.72 1.17
表 3  直冷式电池热管理系统各状态点参数统计表
参数 E/（kJ·kg-1） ${\eta _{{\rm{E}}}}$/% ${\eta _{{\rm{ex}}}}$/% COP
蒸发冷板 18.24 31.60 ? ?
压缩机 8.27 14.32 ? ?
冷凝器 28.63 49.60 ? ?
节流阀 2.58 4.48 ? ?
系统 57.73 ? 46.17 4.19
表 4  直冷式热管理系统性能参数计算表

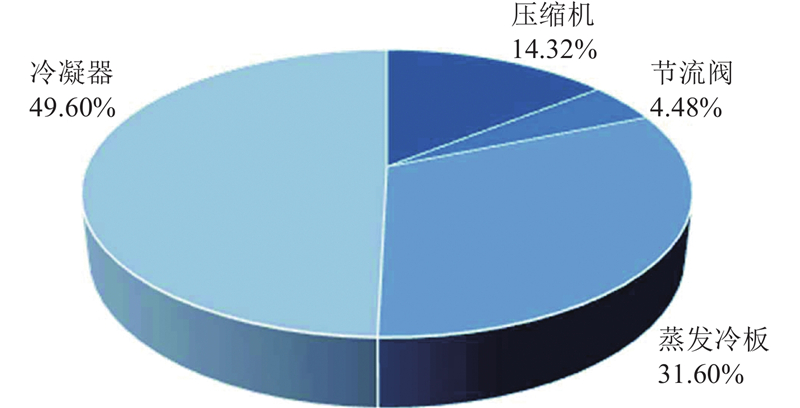

图 16  热管理系统各部件㶲损失率
1 PANCHAL S, KHASOW R, DINCER I, et al Thermal design and simulation of min-channel cold plate for water cooled large sized prismatic lithium-ion battery[J]. Applied Thermal Engineering, 2017, 122 (5): 80- 90
2 WEI T, SOMASUNDARAM K, BIRGERSSON E, et al Thermo-electrochemcial model for forced convection air cooling of a lithium-ion battery module[J]. Applied Thermal Engineering, 2016, 99 (25): 672- 682
3 DE VITA A, MAHESHWARI A, DESTRO M, et al Transient thermal analysis of a lithium-ion battery pack comparing different cooling solutions for automotive application[J]. Applied Energy, 2017, 206 (15): 101- 112
4 ZHAO J, RAO Z, LI Y Thermal performance of mini-channel liquid cooled cylinder based battery thermal management for cylindrical lithium-ion power battery[J]. Energy Conversion and Management, 2015, 103: 157- 165
doi: 10.1016/j.enconman.2015.06.056
5 AL-ZAREER M, DINCER I, ROSEN M Novel thermal management system using boiling cooling for high-powered lithium-ion battery packs for hybrid electric vehicles[J]. Journal of Power Sources, 2017, 363 (30): 291- 303
6 王坤,张余民,付众. 基于AMESim汽车空调制冷系统仿真研究[C] // 2013 LMS大会. 青岛: LMS, 2013: 1-8.
WANG Kun, ZHANG Yu-min, FU Zhong. System simulation of automotive air conditioning based on AMESim [C] // 2013 LMS Conference. Ging Dao: LMS, 2013: 1-8.
7 SHAH M M A general correlation for heat transfer during film condensation inside pipes[J]. International Journal of Heat and Mass Transfer, 1979, 22 (4): 547- 556
doi: 10.1016/0017-9310(79)90058-9
8 CHEN J C Correlation for boiling heat transfer to saturated fluids in convective flow[J]. I&EC Process design and development, 1966, 5 (3): 322- 329
9 MüLLER-STEINHAGEN H, HECK K A simple friction pressure drop correlation for two-phase flow in pipes[J]. Chemical Engineering and Processing, 1986, 20 (6): 297- 308
doi: 10.1016/0255-2701(86)80008-3
10 BERNARDI D, PAWLIKOWSKI E, NEWMAN J A general energy balance for battery systems[J]. Journal of Electrochemical Society, 1985, 132 (1): 5- 12
doi: 10.1149/1.2113792
11 CHEN M Accurate electrical battery model capable of predicting runtime and I-V performance[J]. IEEE Transactions on Energy Conversion, 2006, 21 (2): 504- 511
doi: 10.1109/TEC.2006.874229
12 LIN X, PEREZ H E, MOHAN S, et al A lumped-parameter electro-thermal model for cylindrical batteries[J]. Journal of Power Sources, 2014, 257: 1- 11
doi: 10.1016/j.jpowsour.2014.01.097
13 LI J, CHENG Y, JI M, et al An electrochemical thermal model based on dynamic responses for lithium iron phosphate battery[J]. Journal of Power Sources, 2014, 255 (1): 130- 143
14 王庆年, 韩彪, 王鹏宇, 等 电动汽车冷却系统设计及电机最优冷却温度控制[J]. 吉林大学学报: 工学版, 2015, 45 (1): 1- 6
WANG Qing-nian, HAN Biao, WANG Peng-yu, et al Motor cooling system design and optimal cooling temperature control of electric vehicle[J]. Journal of Jilin University: Engineering and Technology Edition, 2015, 45 (1): 1- 6
15 彭荣强 太阳辐射下车辆内外温度场数值模拟[J]. 暨南大学学报: 自然科学版, 2008, 29 (1): 20- 24
PENG Rong-qiang Inner and outer thermal field numerical simulation of vehicle under solar radiation[J]. Journal of Jinan University: Natural Science, 2008, 29 (1): 20- 24
16 周学丽. 冰蓄冷低温送风空调系统?分析[D]. 长沙: 湖南大学, 2016.
ZHOU Xue-li. Exergy analysis of ice storage system with cold air distribution [D]. Changsha: Hunan University, 2016.
