工程设计学报
工程设计学报  2023, Vol. 30 Issue (4): 503-511    DOI: 10.3785/j.issn.1006-754X.2023.00.052
机械优化设计
大转动惯量缠绕机加减速曲线优化设计
窦方健1(),邱清盈1(),管成1,邵锦杰1,吴海峰2
1.浙江大学 机械工程学院，浙江 杭州 310027
2.中国核工业集团有限公司 第八研究所，上海 201800
Optimization design of acceleration and deceleration curve of winding machine with large moment of inertia
Fangjian DOU1(),Qingying QIU1(),Cheng GUAN1,Jinjie SHAO1,Haifeng WU2
1.School of Mechanical Engineering, Zhejiang University, Hangzhou 310027, China
2.The Eighth Research Institute, China National Nuclear Corporation, Shanghai 201800, China
 全文: PDF(2619 KB)   HTML
摘要：

针对大转动惯量碳纤维缠绕机的加速和减速阶段运行不平稳、传动件易失效破坏等问题，提出了一种基于改进型Sigmoid加减速曲线的主轴运行曲线优化方案。首先，利用五次多项式对传统Sigmoid加减速曲线的跃变处进行补偿，以约束曲线起始点、衔接点、终止点的速度、加速度和急动度（加加速度）。然后，基于改进曲线的速度与加速度函数建立缠绕机的负载扭矩、电机输出功率、主轴强度与刚度以及缠绕圈数的数学模型，并以各阶段运行时长为设计变量、以电机最大输出功率最小和总运行时长最短为优化目标对曲线进行多目标优化，根据缠绕圈数、传动件强度与刚度等的约束条件，利用多目标遗传算法NSGA-Ⅱ（non-dominated sorting genetic algorithm-Ⅱ，非支配排序遗传算法-Ⅱ）求解模型的非支配解集，并利用比重选取函数选择最优解。最后，通过AMESim-ADAMS联合仿真对比加减速曲线优化前后缠绕机的运行效果。结果表明：优化后缠绕机的总运行时长、最大加速度、最大负载扭矩和最大输出功率分别降低了41.7%，75.8%，75.5%和72.8%，且主轴的运行曲线更加平滑，验证了优化方案的可行性。研究结果为大转动惯量旋转设备的运行不平稳或传动件失效问题提供了一种新的解决思路。
关键词： 大转动惯量;  缠绕机;  加减速曲线;  多目标优化;  遗传算法
Abstract:

Aiming at the problems of unstable operation and easy failure of transmission parts during acceleration and deceleration of carbon fiber winding machine with large moment of inertia, an optimization scheme of spindle operation curve based on improved Sigmoid acceleration and deceleration curve was proposed. Firstly, the quintic polynomial was used to compensate the mutation of the traditional Sigmoid acceleration and deceleration curve by constraining the velocity, acceleration and jerk of the starting point, connecting point and ending point of the curve. Then, the mathematical models of load torque, motor output power, strength and stiffness of spindle and number of winding coils were established based on the velocity and acceleration functions of the improved curve. The multi-objective optimization for the curve was carried out with the operating time of each stage as the design variables and the maximum motor output power and total operating time as the optimization objectives. Under the constraints of the number of winding coils, strength and stiffness of transmission parts and so on, the non-dominated solution set was solved by the multi-objective genetic algorithm NSGA-Ⅱ(non-dominated sorting genetic algorithm-Ⅱ), and the optimal solution was selected by the proportion selection function. Finally, through AMESim-ADAMS co-simulation, the operation effects of winding machine before and after acceleration and deceleration curve optimization were compared. The results showed that the total operating time, maximum acceleration, maximum load torque and maximum output power of the optimized winding machine were reduced by 41.7%, 75.8%, 75.5% and 72.8%, and the spindle operation curve was smoother, which verified the feasibility of the optimization scheme. The research results provide a new solution for the problem of unstable operation or transmission parts failure of rotating equipment with large moment of inertia.
Key words: large moment of inertia    winding machine    acceleration and deceleration curve    multi-objective optimization    genetic algorithm
收稿日期: 2022-12-29 出版日期: 2023-09-04
CLC:  TH 123
基金资助: 浙江省重点科技计划项目(2019C01053);2018智能制造新模式应用项目(110201D01801)
通讯作者: 邱清盈     E-mail: 2397351750@qq.com;medesign@zju.edu.cn
作者简介: 窦方健（1997—），男，江苏常熟人，硕士生，从事电机加减速曲线优化研究，E-mail: 2397351750@qq.com, https://orcid.org/0000-0002-9108-9244
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
窦方健
邱清盈
管成
邵锦杰
吴海峰

引用本文:

窦方健,邱清盈,管成,邵锦杰,吴海峰. 大转动惯量缠绕机加减速曲线优化设计[J]. 工程设计学报, 2023, 30(4): 503-511.

Fangjian DOU,Qingying QIU,Cheng GUAN,Jinjie SHAO,Haifeng WU. Optimization design of acceleration and deceleration curve of winding machine with large moment of inertia[J]. Chinese Journal of Engineering Design, 2023, 30(4): 503-511.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.052    或    https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I4/503

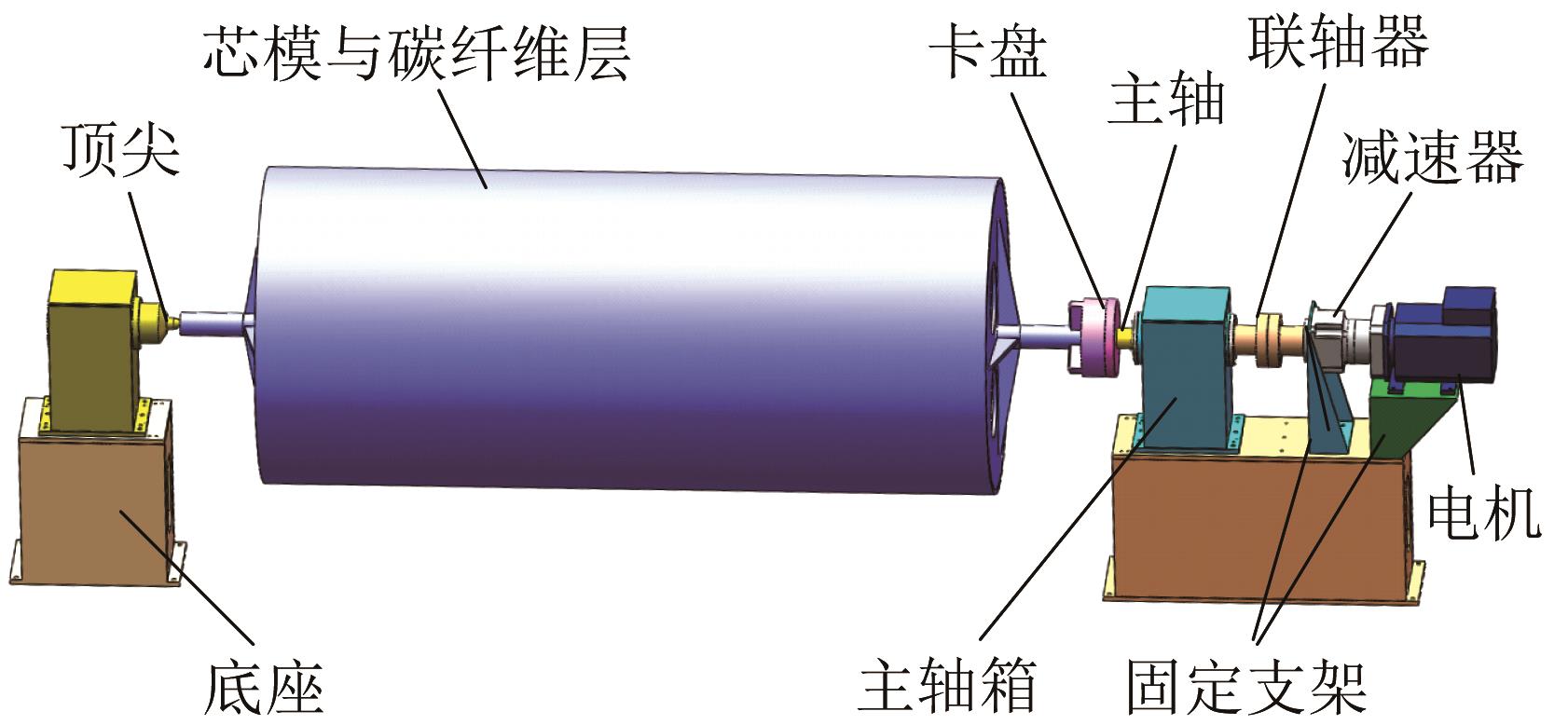

图1  碳纤维缠绕机结构示意

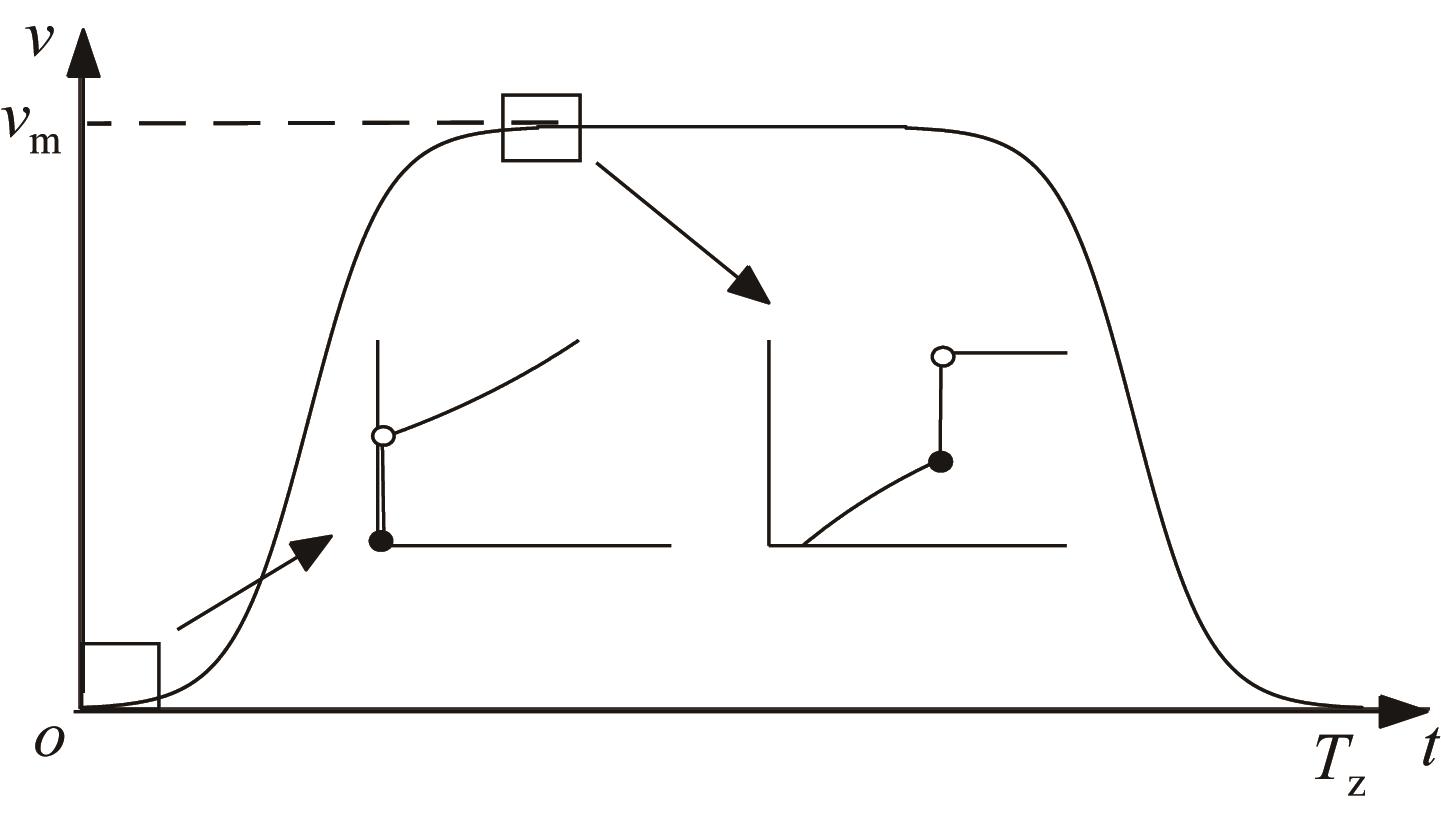

图2  传统Sigmoid速度曲线

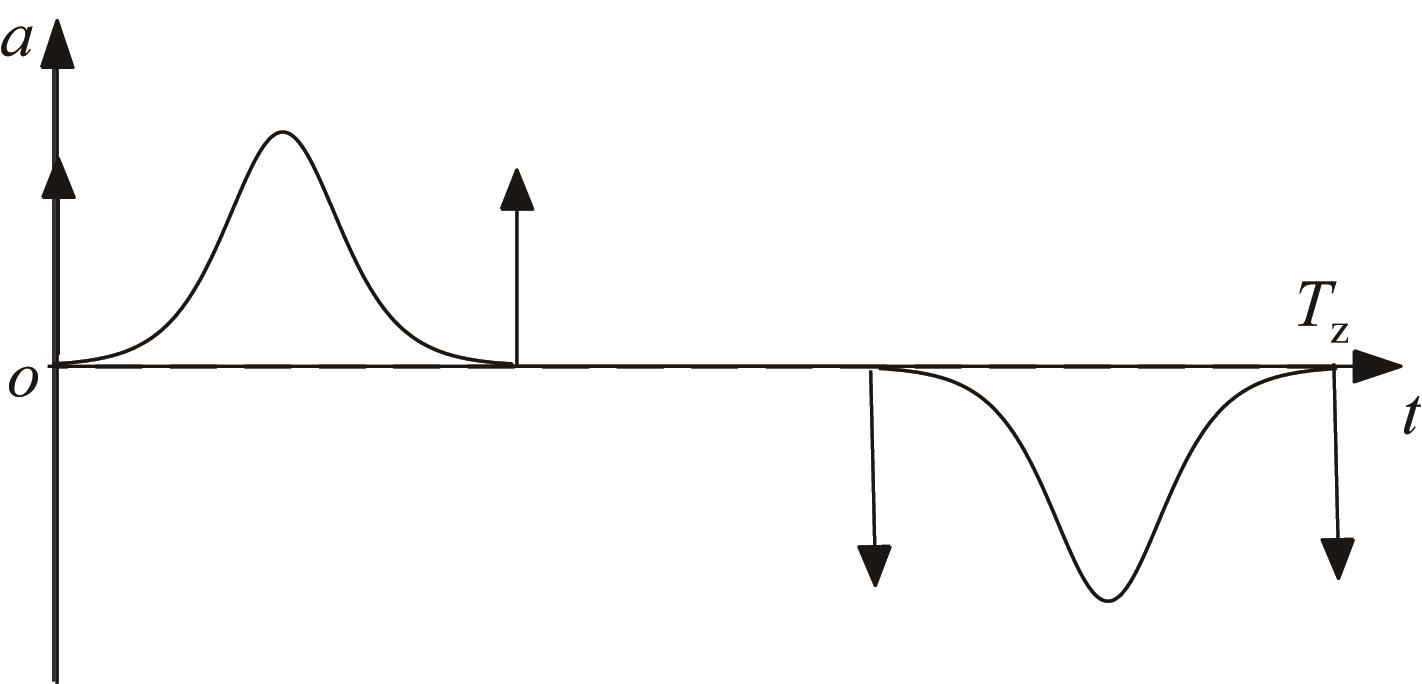

图3  传统Sigmoid加速度曲线
图4  改进型Sigmoid速度曲线

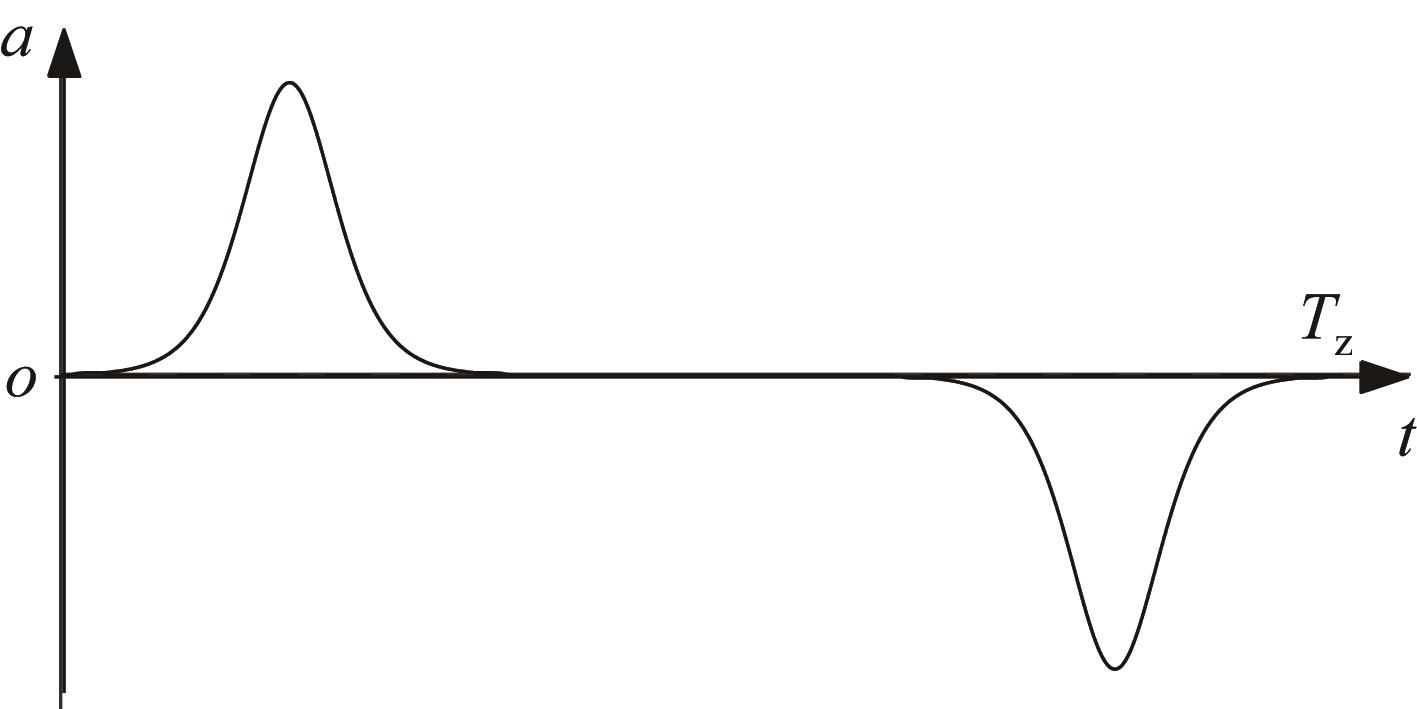

图5  改进型Sigmoid加速度曲线

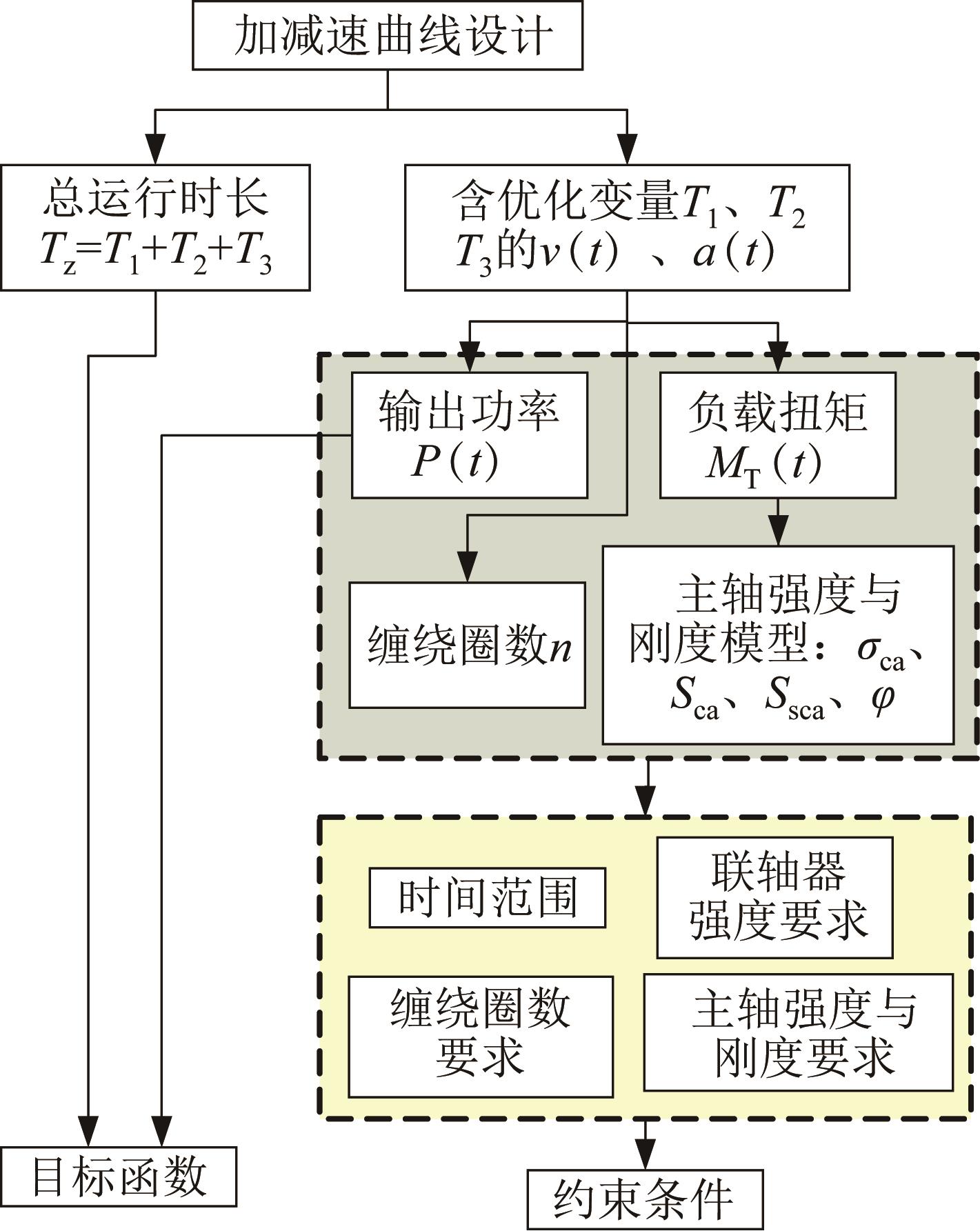

图6  缠绕机加减速曲线的多目标优化模型关系
参数量值参数量值
Jm1 129.14 kg·m2Ssσ18.415
η10.94τs313.2 MPa
η20.99Wτ8.284×10-5 m3
vm2.094 4 rad/sG8.1×104 MPa
T23 sIP1.868×10-6 m3
M1 214.56 N·mnz2.3圈
W4.142×10-5 m3[σ-1]70 MPa
Sσ3.780 5S1.5
Kτ3.028 7Ss1.6
?τ0.05[φ]1.5°
τ-1200 MPaML6 300 N·m
WT8.284×10-5 m3
表1  缠绕机主要参数

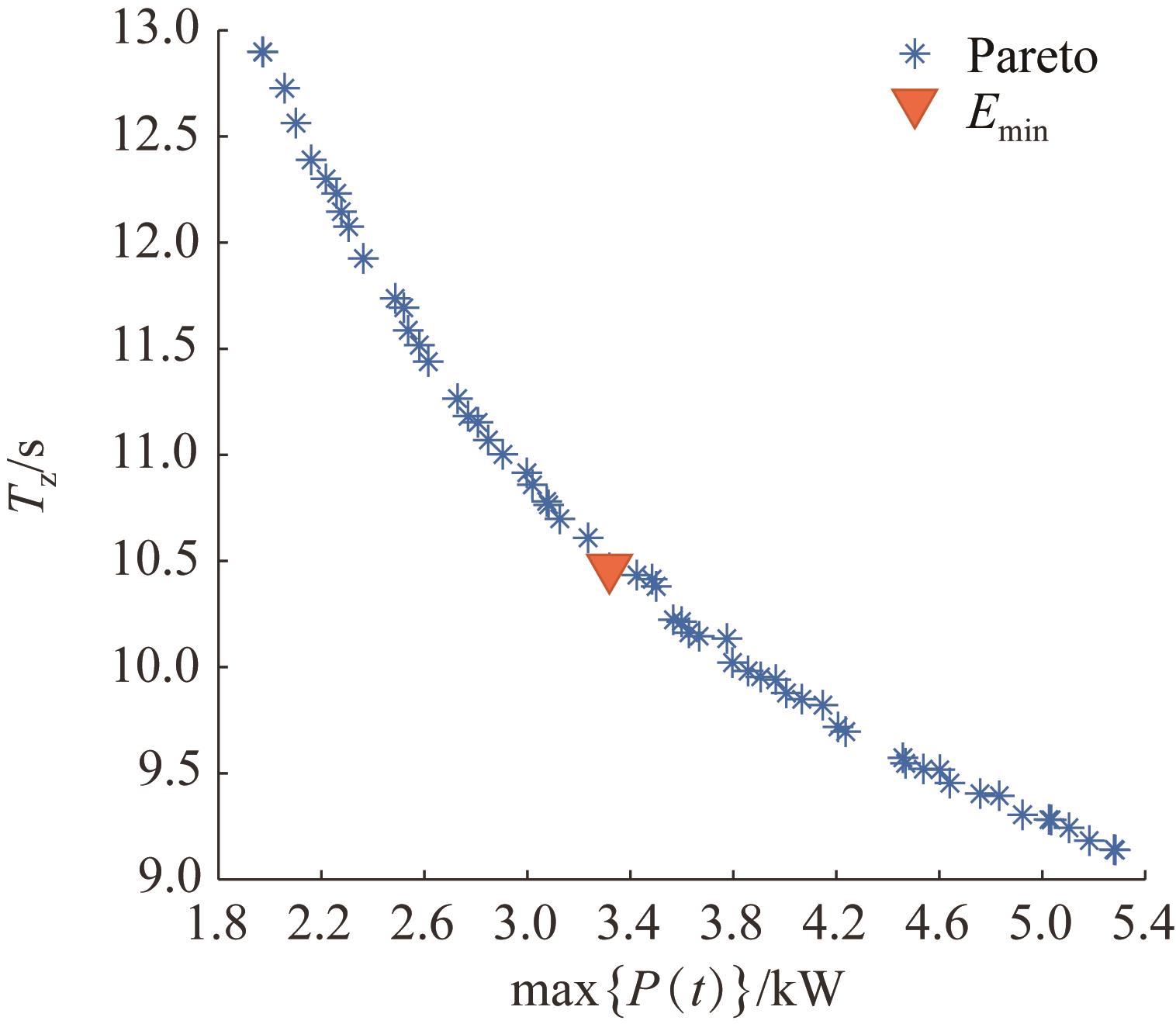

图7  缠绕机加减速曲线多目标优化模型的Pareto前沿

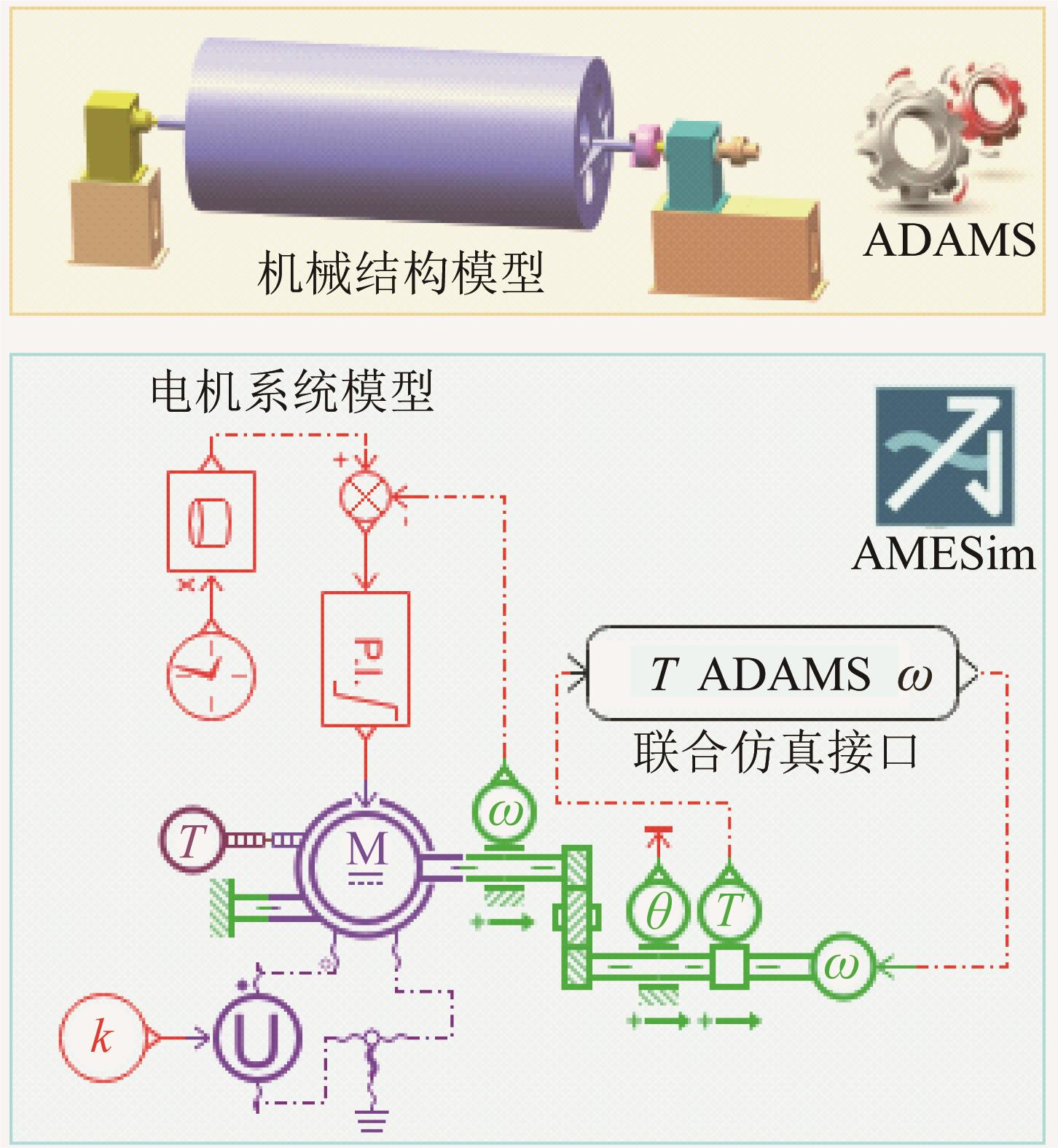

图8  缠绕机的AMESim-ADAMS联合仿真模型
图9  优化前后缠绕机运行效果对比
优化前后总运行时长Tz/s最大加速度amax/(rad/s2)最大负载扭矩MT max/(N·m)最大输出功率Pmax/kW
改进率/%41.775.875.572.8
优化前17.988.5529 650.0111.810
优化后10.482.0672 366.783.211
表2  优化前后缠绕机运行性能对比
