浙江大学学报(工学版)
浙江大学学报(工学版)  2025, Vol. 59 Issue (5): 1083-1091    DOI: 10.3785/j.issn.1008-973X.2025.05.021
土木工程、交通工程
网络级道路交通运行状态的深度学习识别方法
罗义凯1(),辛苡琳2,徐金华1,陈桂珍1,李岩1,*()
1. 长安大学 运输工程学院，陕西 西安 710064
2. 比亚迪汽车有限公司，陕西 西安 710018
Deep learning method for recognizing network-level road traffic state
Yikai LUO1(),Yilin XIN2,Jinhua XU1,Guizhen CHEN1,Yan LI1,*()
1. College of Transportation Engineering, Chang’an University, Xi’an 710064, China
2. BYD Automobile Limited Company, Xi’an 710018, China
 全文: PDF(1388 KB)   HTML
摘要：

为了精准、实时、高效地掌握道路网各区域交通运行状态，基于网约车轨迹数据提取相关运行参数，对研究区域进行时空单元划分，构建将特征提取与聚类过程融合的深度聚类网络模型，对交通状态进行分类. 对聚类结果量化获取类别标签，结合集成学习、贝叶斯优化和轻量梯度提升机，提出交通状态识别模型. 西安市网约车数据测试的结果表明，道路运行状态可以分为畅通、缓行、轻度拥堵、中度拥堵和严重拥堵5种类型，严重拥堵路段占比在早晚高峰时段明显增加，平峰时段有所减少. 所提聚类模型的效果均优于对比模型，交通状态识别模型计算的精确率、召回率、F1分数和准确率分别为0.982 1、0.984 4、0.983 3、0.983 9.
关键词： 网络级道路;  交通运行状态;  深度聚类;  轨迹数据;  轻量梯度提升机
Abstract:

The research area was divided into spatiotemporal units, and a deep clustering network model that integrated feature extraction and clustering process was constructed based on the trajectory data of online car-hailing to extract relevant operation parameters to identify traffic states in order to accurately, real-time and efficiently grasp the traffic operation state of various areas in the road network. The clustering results were quantified to obtain category labels, and a traffic state identification model was proposed combining integrated learning, Bayesian optimization and light gradient boosting machine. The test results of Xi'an online car-hailing data show that road operation states can be divided into 5 types: smooth, slow, mild congestion, moderate congestion and severe congestion. The proportion of severely congested road sections increases significantly during morning and evening peak periods and decreases during off-peak periods. The proposed clustering model performs better than the comparison models, with the precision, recall, F1-score and accuracy of the traffic state identification model being 0.982 1, 0.984 4, 0.983 3 and 0.983 9 respectively.
Key words: network-level road    traffic operation state    deep clustering    trajectory data    light gradient boosting machine
收稿日期: 2024-02-27 出版日期: 2025-04-25
CLC:  U 491
基金资助: 国家自然科学基金资助项目（51408049）；陕西省自然科学基础研究计划资助项目（2020JM-237）.
通讯作者: 李岩     E-mail: lyk@chd.edu.cn;lyan@chd.edu.cn
作者简介: 罗义凯（1998—），男，博士生，从事深度学习和智能交通的研究. orcid.org/0009-0007-9024-4656. E-mail：lyk@chd.edu.cn
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
罗义凯
辛苡琳
徐金华
陈桂珍
李岩

引用本文:

罗义凯,辛苡琳,徐金华,陈桂珍,李岩. 网络级道路交通运行状态的深度学习识别方法[J]. 浙江大学学报(工学版), 2025, 59(5): 1083-1091.

Yikai LUO,Yilin XIN,Jinhua XU,Guizhen CHEN,Yan LI. Deep learning method for recognizing network-level road traffic state. Journal of ZheJiang University (Engineering Science), 2025, 59(5): 1083-1091.

链接本文:

https://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2025.05.021    或    https://www.zjujournals.com/eng/CN/Y2025/V59/I5/1083

图 1  网络级道路交通运行状态识别方法的流程图

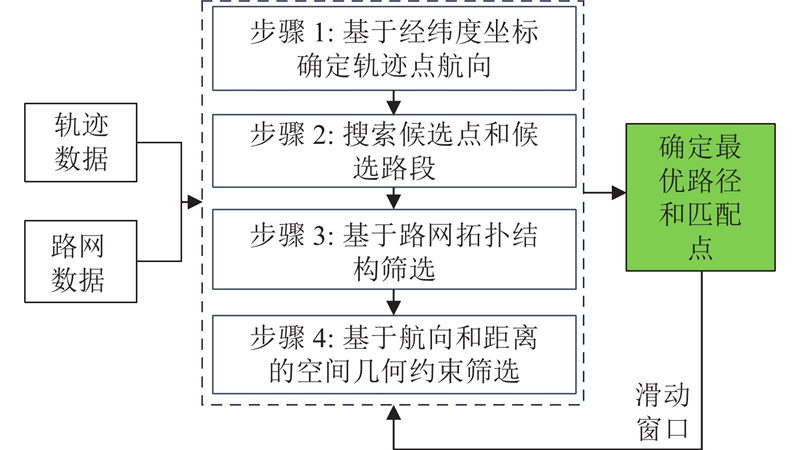

图 2  考虑航向和距离约束的滑动窗口地图匹配算法的流程

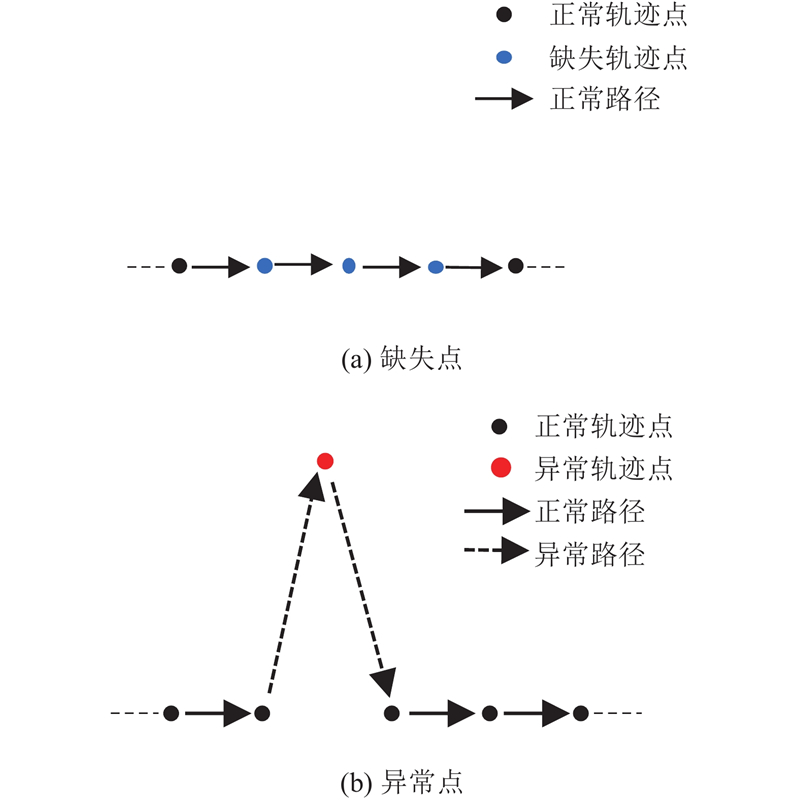

图 3  网约车轨迹点缺失和异常的示意图
图 4  基于LSTM的深度自编码神经网络
算法1　TS-DEC深度聚类
输入：经数据处理的高维时序数据
步骤：
//依据DEC算法中KL散度(Kullback-Leibler divergence, KL)的聚类方法
1）通过LSTM深度自编码神经网络，获取特征分布空间$ \boldsymbol{Z} $及特征映射$ {f}_{\theta } $.
2）采用K-means算法，确定$ \boldsymbol{Z} $中的初始聚类中心$ {\boldsymbol{\mu }}_{{j}}\left\{{\boldsymbol{\mu }}_{{j}}\in \boldsymbol{Z},j=1,2, \cdots ,k\right\} $.
3） while 总损失$ L $未趋于稳定 do
4）计算特征空间中提取的特征与聚类中心的软分配$ q $，使用学生t分布来衡量特征向量$ {\boldsymbol{z}}_{{i}} $与聚类中心$ {\boldsymbol{\mu }}_{{j}} $之间的相似性，采用$ {\boldsymbol{z}}_{{i}} $与$ {\boldsymbol{\mu }}_{{j}} $之间的归一化相似性进行软分配.
5）计算软分配分布$ q $与辅助目标分布$ p $之间的KL散度，将二者的KL散度作为聚类损失$ {L}_{{\mathrm{C}}} $，以KL散度最小化作为聚类目标.
6）模型的总损失$ L $由特征提取过程产生的重构误差$ {L}_{\mathrm{R}\mathrm{E}} $和聚类过程产生的聚类误差$ {L}_{{\mathrm{C}}} $组成.
7） 迭代更新模型.
8） end while
输出：交通状态特征矩阵、聚类类别

算法2　Bagging-Bo-LightGBM识别模型
输入：LightGBM超参数向量$ \boldsymbol{x}=[{\mathrm{num}}\_{\mathrm{leaves,max}}\_ {\mathrm{depth}},\eta ,{\mathrm{n}}\_ {\mathrm{estimators}}] $、训练数据集$ D $（包含提取后的特征和标签向量）
步骤：
//贝叶斯优化lightGBM超参数过程
1）初始化：超参数、贝叶斯网络结构、迭代次数$ T $.
2） 定义目标函数：准确率$ f\left(\boldsymbol{x}\right) $ .
3）定义超参数空间联合先验分布$ P\left(\boldsymbol{x}\right)={\prod }_{i=1}^{d}P\left({x}_{i}\right) $.
4）选择初始参数点$ ({x}_{1},{x}_{2}{,\cdots ,x}_{n}) $, 计算目标函数值.
5）使用高斯过程(Gaussian process, GP)拟合代理模型，$ \hat{f}\left(\boldsymbol{x}\right)\sim{{\mathrm{G}}}{{\mathrm{P}}}\left(m\left(\boldsymbol{x}\right),k\left(\boldsymbol{x},\bar{\boldsymbol{x}}\right)\right) $.
6） for $ t=\mathrm{1,2},\cdots ,T $ do
7） 依据高斯过程后验分布找到下一个参数点 $ {\boldsymbol{x}}_{\boldsymbol{n}+1} $.
8） $ {\boldsymbol{x}}_{\boldsymbol{n}+1}={\mathrm{argmax}}\;\left\{\mu \left(\boldsymbol{x}\right)+k\sigma \left(\boldsymbol{x}\right)\right\} $.
9） 使用$ {\boldsymbol{x}}_{\boldsymbol{n}+1} $计算目标函数$ f\left(\boldsymbol{x}\right) $值.
10） 更新代理模型.
11）end for
//在优化超参数的基础上，使用Bagging优化分类过程
12）初始化：子采样率、子模型数量$ m $.
13）for $ i=\mathrm{1,2}, \cdots ,m $ do
14） 对训练集$ D $中所有样本进行i次有放回的抽样，生成训练子集$ {D}_{i} $.
15） 在子训练集$ {D}_{i} $上训练基本模型$ {M}_{i} $.
16） end for
17）使用所有基本模型$ {M}_{i} $进行预测，并统计预测结果.
18）采用软投票(soft voting, SV)，对分类结果加权平均.
19）最终的分类结果$ {C}_{\mathrm{f}\mathrm{i}\mathrm{n}\mathrm{a}\mathrm{l}} $可以表示为$ {C}_{\mathrm{fi}\mathrm{n}\mathrm{a}\mathrm{l}}={\mathrm{argmax}}_{{{C}}} \left(\sum _{i=1}^{m}{m}^{-1}{P}_{i}\left({{C}}\right)\right) $，其中$ {P}_{i}\left({{C}}\right) $为预测概率.
输出：Bagging和Bo共同优化后的LightGBM集成模型

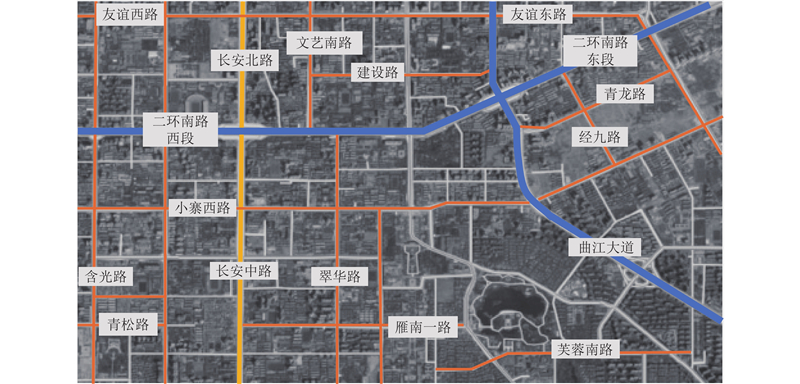

图 5  网约车轨迹数据的采集区域
订单编号车辆编号经度/(°)纬度/(°)时间戳
79b55f7533……e14c06bccc0bcb8012……f81a5827108.9460134.25298153912798
79b55f7533……e14c06bccc0bcb8012……f81a5827108.9460234.25296153912801
79b55f7533……e14c06bccc0bcb8012……f81a5827108.9460734.25293153912804
79b55f7533……e14c06bccc0bcb8012……f81a5827108.9460834.25292153912807
79b55f7533……e14c06bccc0bcb8012……f81a5827108.9460834.25293153912811
表 1  网约车轨迹数据的样例

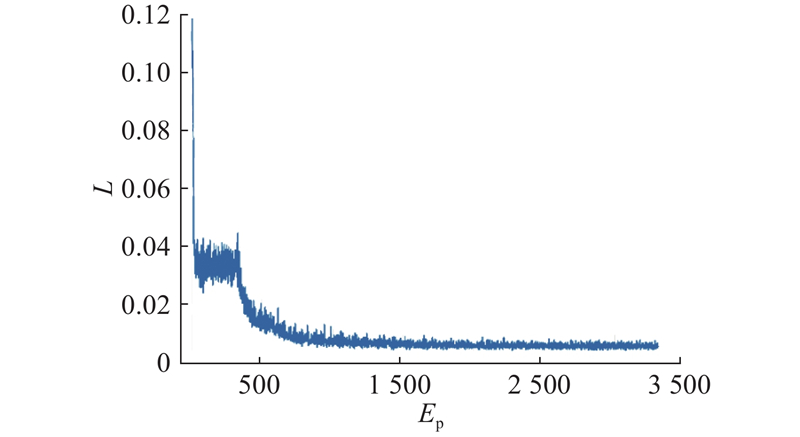

图 6  深度聚类模型的损失函数

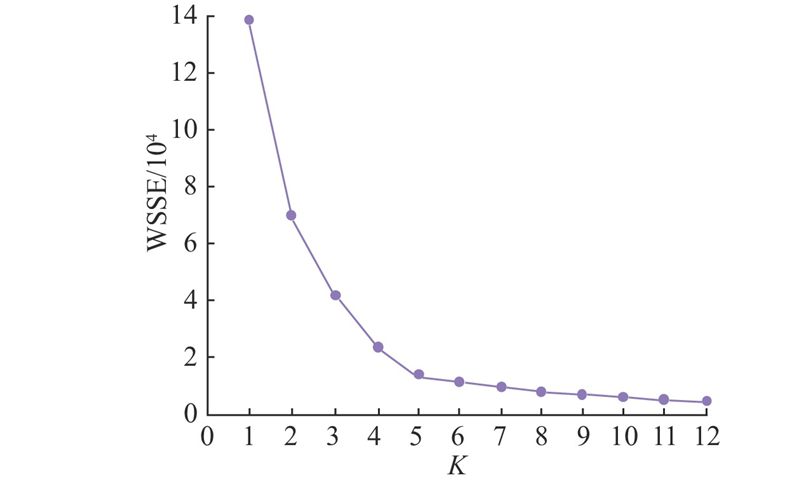

图 7  时空单元的聚类数目
图 8  深度聚类特征的三维可视化
模型$ {S}_{{\mathrm{c}}} $$ {C}_{{\mathrm{h}}} $
K-means0.492 265 713.11
FCM0.469 168 899.26
RF-K-means0.684 592 241.37
AE-K-means0.711 6117 002.29
TS-DEC0.886 3204 168.57
表 2  不同模型对时空单元的聚类效果评估

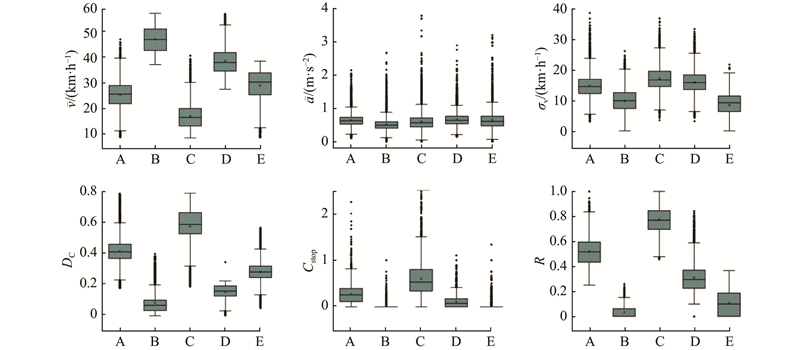

图 9  对应交通运行状态指标的分布特征
类别等级运行状态
A4中度拥堵
B1畅通
C5严重拥堵
D3轻度拥堵
E2缓行
表 3  交通运行状态的量化结果
图 10  各等级路段时间占比的分布特征

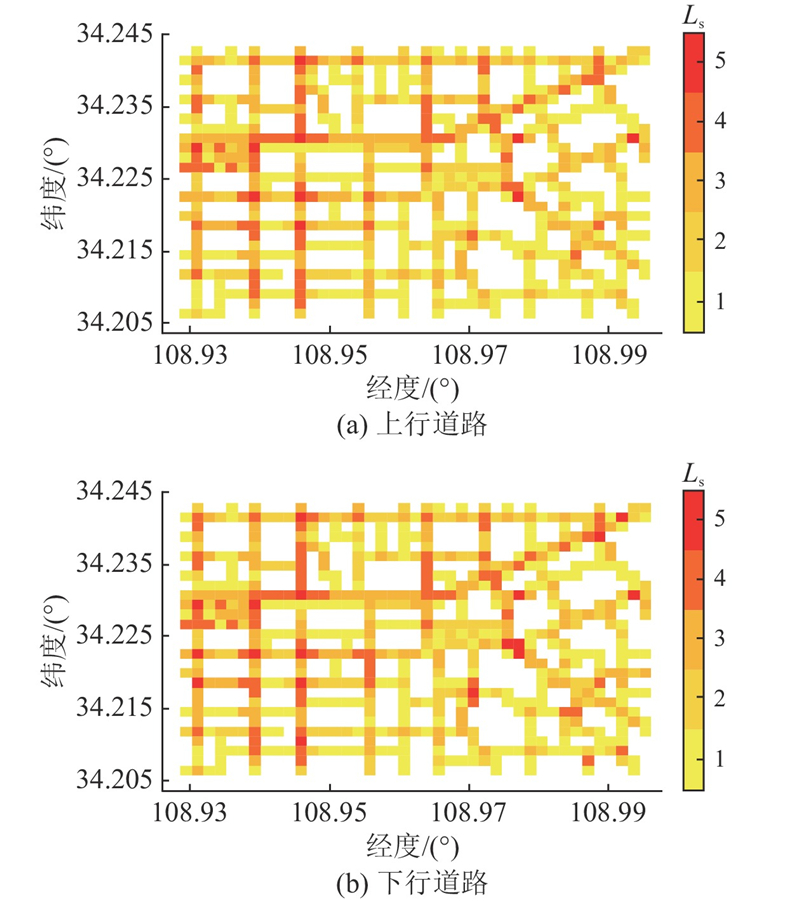

图 11  道路交通运行状态的全局空间分布云图
图 12  各交通运行状态识别模型的混淆矩阵
分类模型PR$ {F}_{1-{\mathrm{score}}} $$ {A}_{{\mathrm{cc}}} $
SVM0.815 40.819 20.817 30.817 7
DT0.868 50.883 20.873 80.874 9
XGBoost0.908 30.919 60.913 60.915 4
所提模型0.982 10.984 40.983 30.983 9
表 4  各交通运行状态识别模型的评价结果
