低温烧结活性瓷釉涂层钢筋耐腐蚀性能试验研究

doi:10.3785/j.issn.1008-973X.2020.01.007

浙江大学学报(工学版)

2020, Vol. 54

Issue (1): 56-63 DOI: 10.3785/j.issn.1008-973X.2020.01.007

土木工程、交通工程

低温烧结活性瓷釉涂层钢筋耐腐蚀性能试验研究

闫东明1(

),黄之昊1,陈功1,钱昊1,邓嘉华1,刘毅2

1. 浙江大学建筑工程学院，浙江杭州 310058
2. 浙江大学材料科学与工程学院，浙江杭州 310058

Study on corrosion resistance of low-temperature sintered chemically reactive enamel coated rebars

Dong-ming YAN1(

),Zhi-hao HUANG1,Gong CHEN1,Hao QIAN1,Jia-hua DENG1,Yi LIU2

1. College of Civil Engineering and Architecture, Zhejiang University, Hangzhou 310058, China
2. College of Materials Science and Engineering, Zhejiang University, Hangzhou 310058, China

全文: PDF(1212 KB) HTML

摘要：

为了研究低温烧结活性瓷釉（LTCRE）涂层的性能和机理，利用差示扫描量热法（DSC）和热重法（TG）对LTCRE涂层的烧结温度进行优化，采用扫描电子显微镜（SEM）、X射线能谱分析（EDS）和X射线衍射（XRD）分析涂层微观结构和腐蚀过程，通过中性盐雾试验和氙灯老化试验研究LTCRE涂层钢筋的耐腐蚀性能. LTCRE涂层的优化烧结温度为500~540 °C，涂层具有结构致密、孔隙率低的特点，LTCRE涂层钢筋在腐蚀后的质量变化为普通钢筋的1.6%，800 h盐雾腐蚀后人为缺陷孔的剥离半径为0.26 mm，在氙灯照射下耐老化时长超过500 h. 结果表明，LTCRE涂层作为无机陶瓷涂层，具有比环氧树脂涂层更优异的耐老化性能，具备长期稳定的耐腐蚀能力. 涂层密实少孔的结构和烧结时良好的化学反应使得LTCRE涂层钢筋能够有效阻止外界腐蚀物质渗入与蔓延，即使在缺陷孔发生腐蚀后也能够阻止腐蚀加剧，起到涂层自愈合的效果.

关键词： 活性瓷釉涂层; 微观结构; 耐腐蚀性; 耐盐雾性; 抗剥离性能; 抗老化性

Abstract:

The sintering temperature was optimized by differential scanning calorimetry (DSC) and thermogravimetric analysis (TG) in order to analyze the properties and mechanism of low-temperature sintered chemically reactive enamel (LTCRE) coating. Microstructure and corrosion process were analyzed by scanning electron microscopy (SEM), energy dispersive spectrometer (EDS) and X-ray diffraction (XRD). The corrosion resistance of LTCRE coated steel was analyzed by salt spray test and xenon aging test. Optimized temperature for LTCRE coating is 500-540 °C, and this coating has dense structure and low porosity. Weight change ratio of LTCRE coated steel is 1.6% of that of uncoated steel in the same corrosive environment, peeling radius of LTCRE coated steel after 800 h salt spray test is only 0.26 mm and resisting time in xenon environment is longer than 500 hours. Results indicate that as an inorganic coating, LTCRE coating has better aging resistance and higher stability than epoxy coating. LTCRE coated steel is effective to prevent the infiltration and spread of corrosive substances because of its dense structure and good chemical reaction. Corrosion products accumulated in the corrosion channel can isolate the steel from corrosion, so LTCRE coating can mitigate further corrosion of steel with defects by healing itself.

Key words: chemically reactive enamel coating microstructure corrosion resistance salt mist resistance peeling resistance aging resistance

收稿日期: 2019-01-10 出版日期: 2020-01-05

CLC:

TU 523

基金资助: 国家自然科学基金资助项目（51522905，51778570，51879230）；中央军委后勤保障部军队后勤科研资助项目（BZZ19J001）

作者简介: 闫东明（1978—），男，教授，博导，从事土木工程新材料和新结构的研究. orcid.org/0000-0003-2522-3342. E-mail： dmyan@zju.edu.cn

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	作者相关文章
	闫东明
	黄之昊
	陈功
	钱昊
	邓嘉华
	刘毅

引用本文:

闫东明,黄之昊,陈功,钱昊,邓嘉华,刘毅. 低温烧结活性瓷釉涂层钢筋耐腐蚀性能试验研究[J]. 浙江大学学报(工学版), 2020, 54(1): 56-63.

Dong-ming YAN,Zhi-hao HUANG,Gong CHEN,Hao QIAN,Jia-hua DENG,Yi LIU. Study on corrosion resistance of low-temperature sintered chemically reactive enamel coated rebars. Journal of ZheJiang University (Engineering Science), 2020, 54(1): 56-63.

链接本文:

http://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2020.01.007 或 http://www.zjujournals.com/eng/CN/Y2020/V54/I1/56

表 1 HPB300钢筋的化学组成

表 2 LTCRE涂层的化学组成

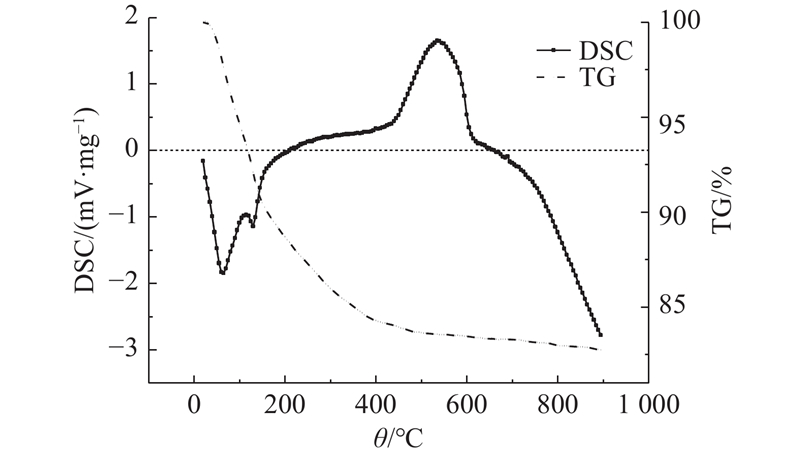

图 1 LTCRE涂层的DSC与TG分析

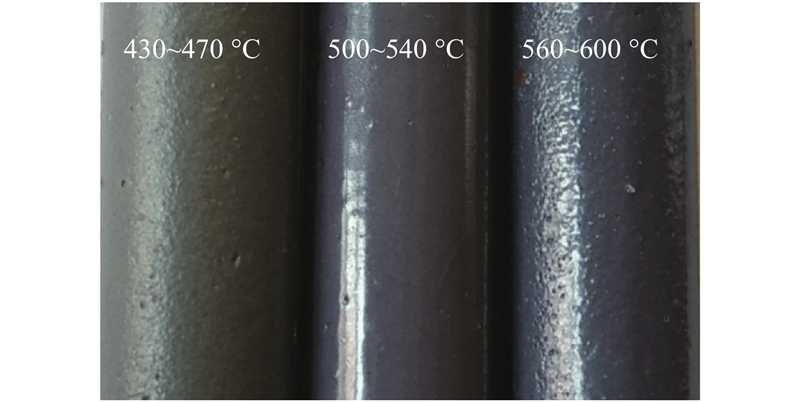

图 2 不同烧结温度下LTCRE涂层钢筋表面形态

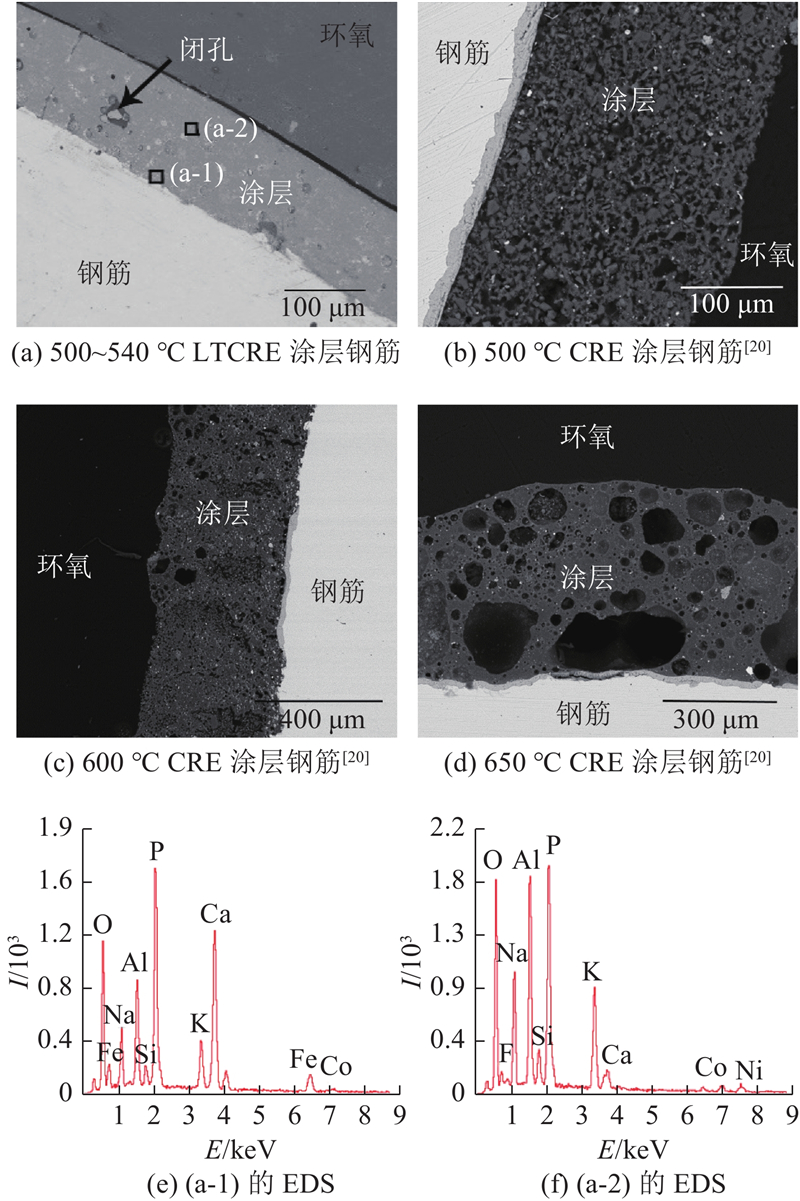

图 3 LTCRE/CRE涂层钢筋横截面SEM图与EDS分析

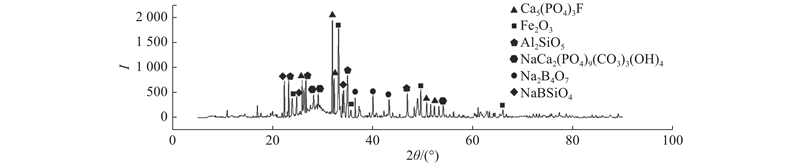

图 4 LTCRE涂层XRD图

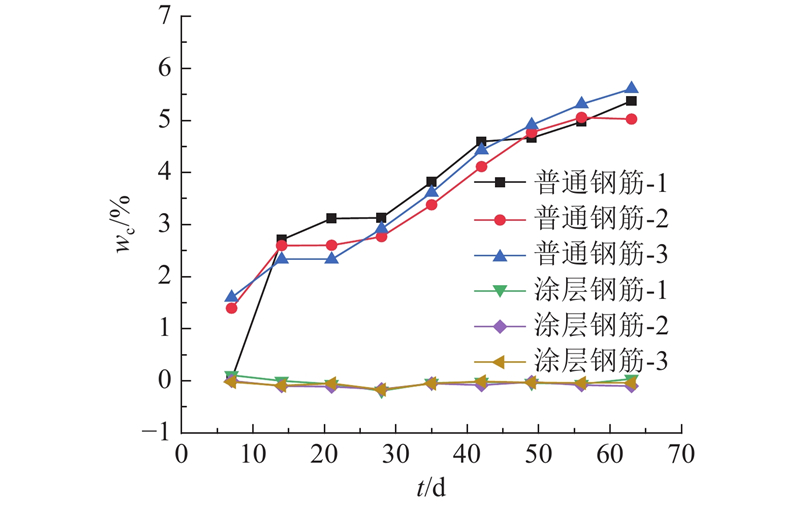

图 5 LTCRE涂层钢筋/普通钢筋的质量变化率与时间关系

图 6 中性盐雾试验中普通钢筋与LTCRE涂层钢筋对比图

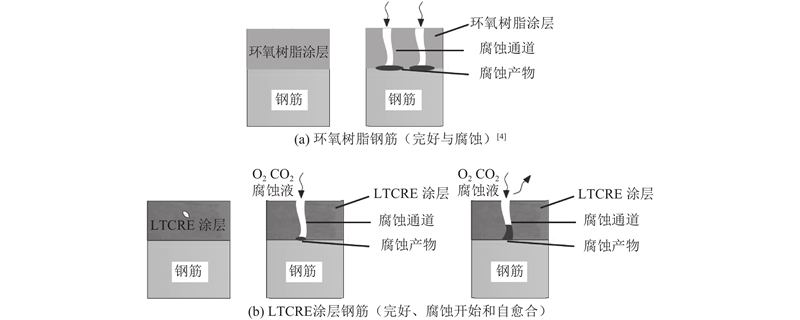

图 7 环氧树脂钢筋和LTCRE涂层钢筋腐蚀机理示意图

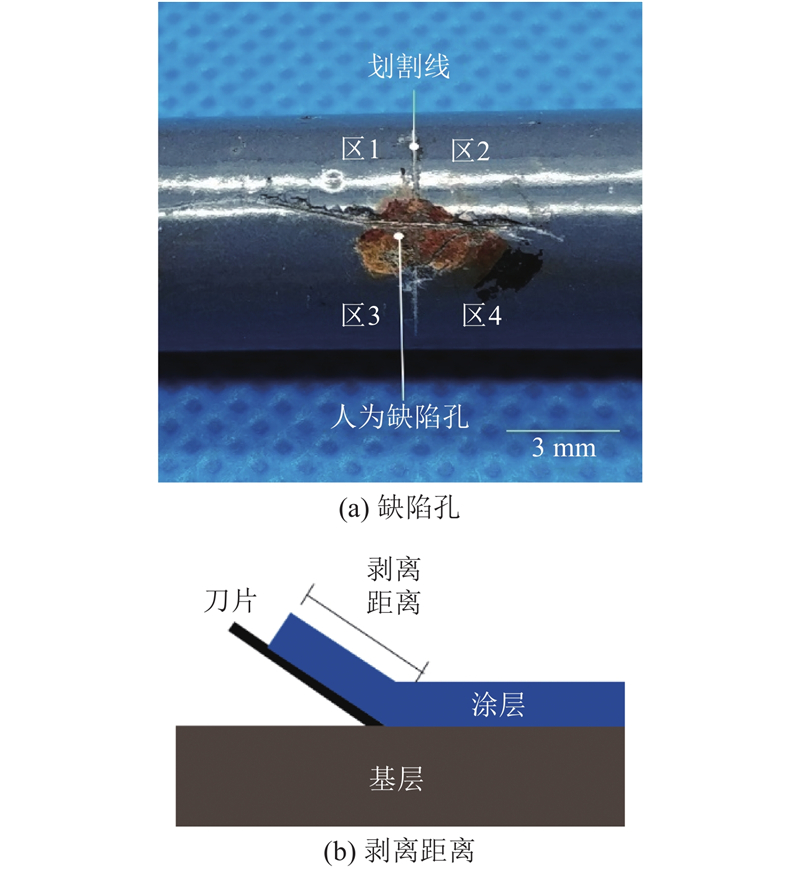

图 8 剥离半径测试中的缺陷孔与剥离距离示意图

表 3 中性盐雾试验后LTCRE涂层钢筋的剥离半径

图 9 氙灯老化前、后LTCRE涂层钢筋的形貌对比
