基于轴向磁耦合的变刚度关节设计与实验验证

doi:10.3785/j.issn.1006-754X.2026.05.123

基于轴向磁耦合的变刚度关节设计与实验验证

汪峻加^,, 谢霆聪, 徐锦涛, 黄龙^,^,

长沙理工大学机械与运载工程学院，湖南长沙 410114

Design and experimental verification of variable stiffness joint based on axial magnetic coupling

WANG Junjia^,, XIE Tingcong, XU Jintao, HUANG Long^,^,

College of Mechanical and Vehicle Engineering, Changsha University of Science & Technology, Changsha 410114, China

通讯作者: 黄　龙（1988—），男，副教授，从事智能机器人研究，E-mail: huanglongin@foxmail.com，https://orcid.org/0000-0001-7345-0190

收稿日期: 2025-03-14 修回日期: 2025-06-20

基金资助:

国家自然科学基金资助项目. 51805047

Received: 2025-03-14 Revised: 2025-06-20

作者简介 About authors

汪峻加（2000—），男，硕士生，从事变刚度关节研究，E-mail:wy2047255396@163.com , E-mail：wy2047255396@163.com

摘要

针对径向磁耦合变刚度关节传输扭矩较低的问题，设计了一种基于轴向磁耦合的变刚度关节。首先，基于简化的磁极单元模型建立磁耦合扭矩解析公式，对永磁体的尺寸进行初步设计。然后，使用Maxwell软件建立永磁体和轭铁的三维仿真模型，通过扫描负载角、气隙厚度及改变磁极对数等方式，分析扭矩与轴向磁力特性。最后，优选出结构参数合适的永磁体制作变刚度关节样机并搭建实验系统，测试样机的扭矩和变刚度性能，以验证其设计的有效性。结果表明，当气隙厚度低于10 mm时，理论模型与仿真模型在扭矩的预测上较为吻合，最大相对误差为11.6%，而轴向磁力的最大相对误差为13.7%。增加磁极对数可较为显著地提升关节扭矩，但会减小关节所能旋转的角度；此外，由于漏磁量的增加，关节扭矩随气隙厚度增大而衰减的速度变快。经实验测试，所设计的变刚度关节样机能够实现6.43 N·m的扭矩传输和5倍以上的主动刚度调节，实际运行数据与仿真结果的相对误差在7.8%以内。所提出的方法可为轴向磁耦合变刚度关节的优化设计提供理论支持。

关键词： 轴向磁耦合 ; 永磁体 ; 变刚度关节 ; 扭矩传输

Abstract

To address the issue of low transmission torque in radial magnetic coupling variable stiffness joints, a variable stiffness joint based on axial magnetic coupling is designed. Firstly, based on a simplified magnetic pole unit model, an analytical formula for magnetic coupling torque was established to conduct the preliminary design of permanent magnet dimensions. Then, a three-dimensional simulation model of the permanent magnet and the yoke iron was established using Maxwell software, and the torque and axial magnetic force characteristics were analyzed by scanning load angle, air gap thickness, and changing the number of magnetic pole pairs. Finally, a variable stiffness joint prototype was fabricated using permanent magnets with appropriate structural parameters, and an experimental system was established. The torque and variable stiffness performance of the prototype were tested to validate the effectiveness of its design. The results showed that when the air gap thickness was less than 10 mm, the theoretical model and the simulation model were relatively consistent in the torque prediction, with a maximum relative error of 11.6%, while the maximum relative error of axial magnetic force was 13.7%. Increasing the number of magnetic pole pairs could significantly enhance the joint torque, but it would reduce the rotation range of the joint. In addition, due to the increase in leakage flux, the decay rate of the joint torque became faster as the air gap thickness increased. Experimental tests showed that the designed variable stiffness joint prototype achieved a torque transmission of 6.43 N·m and an active stiffness adjustment range exceeding five-fold, with a relative error between the actual operating data and the simulation results within 7.8%. The proposed method can provide theoretical support for the optimization design of axial magnetic coupling variable stiffness joints.

Keywords： axial magnetic coupling ; permanent magnet ; variable stiffness joint ; torque transmission

PDF (2090KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

汪峻加, 谢霆聪, 徐锦涛, 黄龙. 基于轴向磁耦合的变刚度关节设计与实验验证[J]. 工程设计学报, 2026, 33(1): 130-137 doi:10.3785/j.issn.1006-754X.2026.05.123

WANG Junjia, XIE Tingcong, XU Jintao, HUANG Long. Design and experimental verification of variable stiffness joint based on axial magnetic coupling[J]. Chinese Journal of Engineering Design, 2026, 33(1): 130-137 doi:10.3785/j.issn.1006-754X.2026.05.123

采用传统关节的刚性机器人因整体刚度不可改变而难以适应新兴任务的要求，且其在结构设计上也面临技术瓶颈。而采用变刚度关节的柔性机器人在工业生产、特种任务和医疗领域展现出巨大的应用潜力^[1-2]。在面对复杂多变的任务环境时，柔性机器人凭借灵活的刚度调节功能，不仅能稳定、高效地完成任务，还能减少与未知障碍物的碰撞以减轻损坏^[3-4]。在医疗领域，尤其是人机交互场景下，通过实时调节关节刚度可提升医疗机器人的柔顺性和安全性，进而为用户提供更加精确、舒适的康复治疗^[5]。

目前，实现关节变刚度的方法包括机械式变刚度、拮抗式变刚度、材料变刚度和磁耦合变刚度等。机械式变刚度依赖物理结构（如杠杆、扭簧等装置）调节刚度，结构较为复杂但可靠性强^[6-7]。Sun等^[8]提出了一种机械式变刚度机构，可通过螺旋机构线性调节杠杆支点位置来改变刚度。这种机构刚度调节连续且控制简单，但在低刚度工况下的实际输出扭矩滞后明显。拮抗式变刚度大多通过改变拮抗装置的内部应力来改变刚度，这种方法具有兼容性、紧凑性和易控制等优点^[9-10]。Baggetta等^[11]提出的拮抗式变刚度肘关节采用2个非线性弹性传输元件以互相拮抗的配置方式来实现刚度调节，通过优化弹性传输元件的几何形状可实现非线性刚度特性。为实现关节位置变化和刚度调节解耦，该肘关节采用双电机驱动。材料变刚度的核心原理是通过外部能量场来改变材料自身的力学性能，基于该方法的变刚度关节结构简单，适用于柔性手爪。Hao等^[12]提出了一种基于镓铟锡合金关节的变刚度执行器，通过将低熔点合金嵌入硅胶基软体手爪的关节腔体，利用柔性材料的大变形特性实现对非结构化物体的自适应抓取，同时借助固态金属的高硬度特性来提升抓持力和负载能力。然而，这一技术受限于低熔点合金的热力学特性，存在相变响应迟滞，且需要采用密封腔结构以防止液态金属泄漏，导致系统复杂性增加。上述变刚度关节的主体大多会产生机械形变。相比之下，以磁耦合机构为主体的变刚度关节通常具有较长的使用寿命，且应用场景广泛^[13-14]。Zhang等^[15]基于永磁体弹簧设计了一种适用于机械臂的变刚度关节，通过改变永磁体间的斥力来调整线绳上的应力，从而改变与线绳连接的输出端刚度。Rafeedi等^[16]基于永磁体间互相排斥的原理，设计了一种可用于机械手的非线性串联弹性元件，通过调节永磁体间的距离和重叠面积，可直接改变弹性元件的整体刚度。Choi等^[17]基于径向磁耦合原理设计了一种经典的变刚度关节，其可用于医疗康复机器人与服务型机器人。该变刚度关节由2个同心磁环组成，每个磁环由4个径向磁化的弧形磁铁和4个弧形隔板交替排列构成，通过改变磁环的重叠面积来改变刚度。在该关节的设计中，对非线性扭矩进行了线性拟合，简化了控制策略，但局限性在于线性近似仅在很小的角位移下有效，导致关节无法传递理论上的最大扭矩。Dolisy等^[18]基于轴向磁耦合原理设计了一种联轴器，其具有较高的运行稳定性和扭矩传输能力，但因主、从动转子分别固定在试验台上，难以实现扭矩和刚度的实时调节。此外，由于未进行一体化设计，该联轴器不适合用作机器人的关节。现有研究表明，基于径向磁耦合原理的变刚度关节在受限空间下的扭矩提升仍面临技术挑战。

针对径向磁耦合变刚度关节传输扭矩较低的问题，本文设计了一种基于轴向磁耦合的变刚度关节。首先，基于简化的磁极单元模型建立永磁体的耦合力模型；然后，结合Maxwell软件的参数化仿真，对变刚度关节中的永磁体和轭铁区域进行分析，以探究永磁体结构参数对关节刚度和扭矩性能的影响。在此基础上，选用结构参数合适的永磁体，制作变刚度关节样机并开展实验测试，以验证设计方案的可行性，旨在为轴向磁耦合变刚度关节的优化设计提供一定参考。

1 变刚度关节理论分析

1.1　变刚度关节的结构及原理

本文所提出的轴向磁耦合变刚度关节的核心结构包括主、从动转子以及变刚度模块，如图1(a)所示。其中：主、从动转子均由钕铁硼永磁体和轭铁组成，相邻永磁体在轴向上以相反方向交替排列在轭铁上；轭铁选用饱和磁通量较大的金属，以减少漏磁。主动转子的轭铁与丝杆电机的螺母连接，而负载连接在从动转子上。主动转子的轭铁比从动转子的厚，用于容纳键槽，装入平键后可与外壳的凹槽配合，使主动转子沿轴向滑动，从而将丝杆电机的旋转运动转化为直线运动。相对的2个永磁体间的轴向气隙厚度记为g。主动转子旋转时会改变气隙内的磁场，从而在从动转子上产生切向力。从动转子滞后于主动转子一定角度，并与之保持同步旋转。将这一滞后角度记为负载角 $φ$ 。通过改变气隙厚度g或负载角 $φ$ 来调节2个转子之间的传输扭矩。设单个轭铁上的磁极对数为 $p$ ；永磁体的内、外半径为R_in和R_out，高度为h，极弧系数为α，如图1(b)所示。

图1

新窗口打开| 下载原图ZIP| 生成PPT

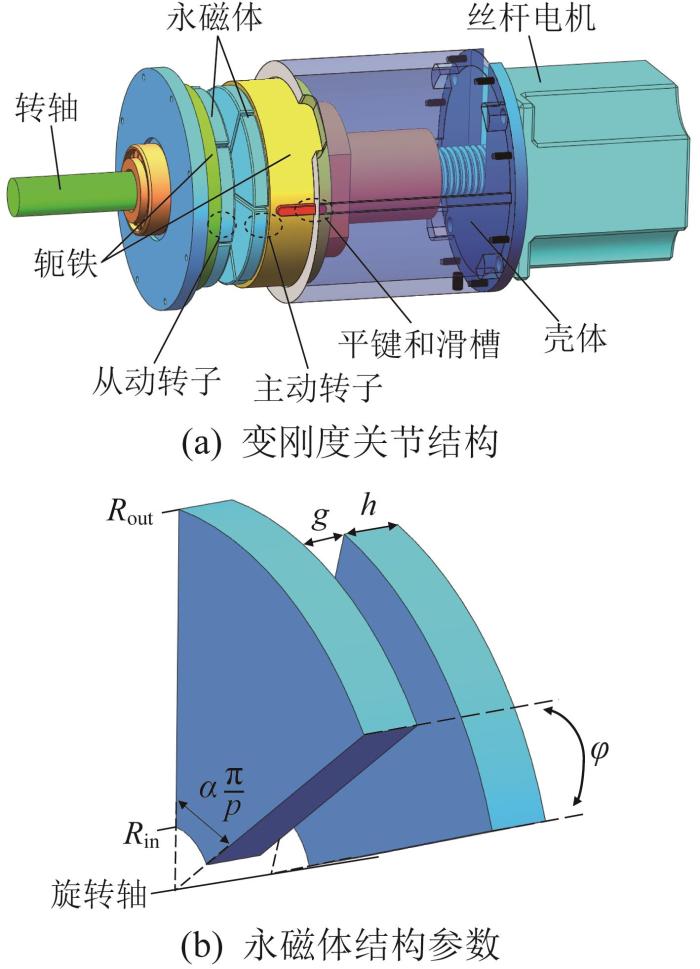

图1 变刚度关节结构与永磁体结构参数

Fig.1 Variable stiffness joint structure and permanent magnet structure parameters

1.2　永磁体耦合力模型

1.2.1　主动转子永磁体受力建模

根据静电场与静磁场之间的类比关系，建立主动转子永磁体的受力模型^[18]。设等效磁荷密度为 $σ_{m}$ ，在磁场 B 的作用下，带有 $σ_{m}$ 的表面S所受的磁力 F 可表示为：

F = σ_{m} \iint_{S}^{} B d S

(1)

其中：

σ_{m} = M \cdot n

式中： M 为磁化矢量， $M = M e_{Z} = B_{r} ∕ μ_{0} e_{Z}$ ，其中M为磁化强度， e_Z 为单位向量，B_r为永磁体的剩余磁通密度， $μ_{0}$ 为真空磁导率； $n$ 为表面的外法线单位矢量。

1.2.2　从动转子永磁体磁场分布建模

假设轭铁的磁导率无限大，则其表面的边界条件满足 $n \times H = 0$ ，其中 H 为磁场强度。此时，永磁体间轴向气隙内的磁通密度可表示为：

B = - μ_{0} \nabla Φ

(2)

式中：Φ为磁标势。

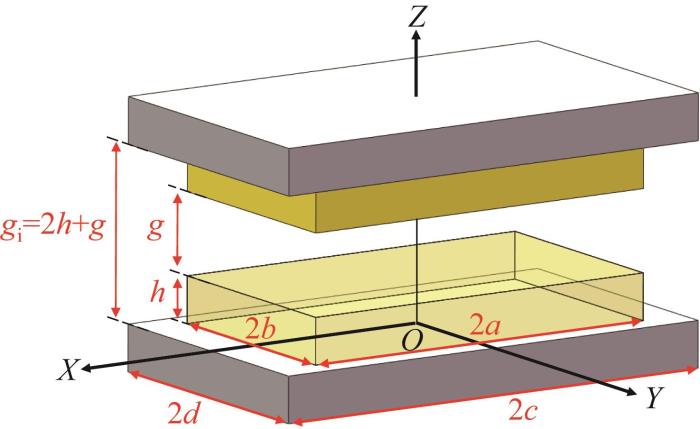

简化后的磁极单元如图2所示。定义特征尺寸参数： $a = α c$ 、 $b = (R_{o u t} - R_{i n}) ∕ 2$ 、 $c = π R_{m} ∕ 2 p$ 。其中：R_m表示永磁体的平均半径， $R_{m} = (R_{o u t} + R_{i n}) ∕ 2$ 。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 简化后的磁极单元

Fig.2 Simplified magnetic pole unit

区域I（0≤z≤h）为从动转子永磁体层（图2中半透明部分），设磁化矢量 $M = M_{Z} (x, y) e_{Z}$ （ $M_{Z} (x, y)$ 表示位置 $(x, y)$ 处的Z向磁化强度），采用双重傅里叶级数进行分解，可得：

M_{Z} (x, y) = \sum_{n = 1}^{\infty} \sum_{m = 1}^{\infty} M_{n, m} c o s (w_{n} x) c o s (w_{m} y)

(3)

其中：

M_{n, m} = \frac{16 B_{r}}{μ_{0} n m π^{2}} s i n (w_{n} a) s i n (w_{m} b)

式中：M_n_,_m （n和m为奇数）为傅里叶级数展开后产生的系数，用于表征磁化强度的空间分布； $w_{n}$ 、 $w_{m}$ 为空间频率分量， $w_{n} = n π ∕ 2 c$ ， $w_{m} = m π ∕ 2 d$ 。

区域II（h≤z≤g_i）由气隙和主动转子永磁体层组成。设区域I的磁标势为 $Φ_{I}$ ，区域II的磁标势为 $Φ_{I I}$ ，分别为拉普拉斯方程 $\nabla^{2} Φ_{I} = \nabla \cdot M = 0 、 \nabla^{2} Φ_{I I} = 0$ 的解。在满足边界条件的前提下，采用分离变量法求解，最终解的形式为：

\{\begin{array}{l} Φ_{I} = \sum_{n = 1}^{\infty} \sum_{m = 1}^{\infty} (A_{I} e^{k z} + B_{I} e^{- k z}) c o s (w_{n} x) c o s (w_{m} y) \\ Φ_{I I} = \sum_{n = 1}^{\infty} \sum_{m = 1}^{\infty} (A_{I I} e^{k z} + B_{I I} e^{- k z}) c o s (w_{n} x) c o s (w_{m} y) \end{array}

(4)

其中：

k = \sqrt[]{w_{n}^{2} + w_{m}^{2}}

式中：A_I、B_I和A_II、B_II分别为磁标势Φ_I和磁标势Φ_II对应的待定系数。

将区域I和区域II的界面条件和边界条件代入式(4)，可确定相关待定系数：

\{\begin{array}{l} A_{I} = - B_{I} = \frac{M_{n, m} (e^{2 h k} - e^{2 g_{i} k})}{2 k e^{h k} (e^{2 g_{i} k} - 1)} \\ A_{I I} = - \frac{M_{n, m} s i n h (h k) e^{- g_{i} k}}{2 k s i n h (g_{i} k)} \\ B_{I I} = \frac{M_{n, m} s i n h (h k) e^{g_{i} k}}{2 k s i n h (g_{i} k)} \end{array}

(5)

1.2.3　扭矩解析模型

主动转子永磁体表面的等效磁荷密度用σ₊和σ_-表示。其中：σ₊为靠近轭铁表面的磁荷密度，σ₊=M；σ_-为靠近气隙表面的磁荷密度，σ_-=-M。由于轭铁表面的边界条件满足 $n \times H = 0$ ，因此仅对靠近气隙的表面进行积分，以计算扭矩。变刚度关节的旋转轴平行于Z轴，该轴在笛卡儿坐标系O-XYZ中的坐标为(x₀, y₀)。通过式(6)获得绕Z轴的扭矩T：

T = \int_{- a + X_{i}}^{a + X_{i}} \int_{- b}^{b} [(x - x_{0}) f_{y} - (y - y_{0}) f_{x}] d x d y

(6)

式中： $X_{i}$ 为笛卡儿坐标系O-XYZ中从动转子相对于主动转子的滞后量， $X_{i}$ 与负载角 $φ$ 的换算关系为 $φ = X_{i} ∕ R_{m}$ ；f_x 、f_y 为磁力密度分量。

根据式(1)和式(2)，磁力密度分量f_x 、f_y 可由式(7)确定：

\{\begin{array}{l} f_{x} = - μ_{0} σ_{-} \frac{\partial Φ_{I I}}{\partial x} |_{z = h + g} \\ f_{y} = - μ_{0} σ_{-} \frac{\partial Φ_{I I}}{\partial y} |_{z = h + g} \end{array}

(7)

由于 $f_{y}$ 在 $y \in [- b, b]$ 内呈现奇对称性，因此其对扭矩的贡献互相抵消。考虑到 $y_{0} = - R_{m}$ ，磁极对数为p的变刚度关节的扭矩表达式为：

T = 2 p μ_{0} σ_{-} \int_{- a + X_{i}}^{a + X_{i}} \int_{- b}^{b} (y + R_{m}) \frac{\partial Φ_{I I}}{\partial x} |_{z = h + g} d x d y

(8)

根据式(4)和式(5)，对式(8)进行积分，可得扭矩的解析表达式：

\begin{array}{l} T = \sum_{n = 1}^{N} \sum_{m = 1}^{V} \frac{128 p B_{r}^{2} R_{m}}{π^{2} μ_{0} n m k w_{m}} s i n^{2} (α n \frac{π}{2}) \cdot \\ s i n^{2} (w_{m} b) \frac{s i n h^{2} (k h)}{s i n h (k g_{i})} s i n (n p φ) \end{array}

(9)

式中：N为X轴方向的谐波项数，V为Y轴方向的谐波项数，均为奇数，本文取N=1，V=3。

1.2.4　轴向磁力解析模型

在轴向磁耦合变刚度关节的实际设计中，轴向磁力为关键影响因素，不可忽略。轴向磁力与结构优化、装配工艺适配性及驱动系统成本效益均有显著关联性。基于麦克斯韦应力张量理论框架，关节轴向磁力F_Z 的表达式如下^[19]：

\begin{array}{l} F_{Z} = \frac{8}{π} \frac{B_{r}^{2}}{μ_{0}} R_{o u t}^{2} [1 - {(\frac{R_{i n}}{R_{o u t}})}^{2}] s i n^{2} (α \frac{π}{2}) \cdot \\ \frac{s i n h^{2} (β)}{s i n h^{2} [2 (1 + ν) β]} \{c o s (p φ) c o s h [2 (1 + ν) β] + 1\} \end{array}

(10)

其中：

β = p h / R_{m}

v=g $∕$ 2h

通过对扭矩和轴向磁力解析表达式进行分析，可知变刚度关节最终的扭矩和轴向磁力与永磁体的结构参数呈显式相关，这一特性使得在设计中能够快速求解所需参数。

2 变刚度关节有限元仿真分析

2.1　永磁体耦合力仿真验证

变刚度关节中永磁体和轭铁的关键参数如表1所示。其中：永磁体采用N38钕铁硼磁铁，该类磁铁具有磁滞回线较宽和磁能积高等特点。根据制造商提供的数据，确定永磁体的剩余磁通密度为1.25 T；轭铁厚度必须经过计算进行确定，以防止磁通饱和，根据所用磁铁和轭铁的材料性能，设定轭铁厚度为5 mm^[18]。

表1 永磁体和轭铁的关键参数

Table 1 Key parameters of permanent magnet and yoke iron

部件	参数	数值
永磁体	剩余磁通密度B_r/T	1.25
	相对磁导率μ_r	1.05
	内半径R_in/mm	5
	外半径R_out/mm	30
	厚度h/mm	5
轭铁	半径R_i/mm	65
轭铁	厚度h_i/mm	5

新窗口打开| 下载CSV

利用Maxwell软件建立永磁体和轭铁的有限元模型，使用静磁场（Magnetostatic）类型的求解器进行求解。由于Maxwell的自适应剖分机制，只需对永磁体和气隙进行精细化的手动剖分。在迭代之后将整个求解区域划分为116 578个一阶四面体网格，其中核心区域的网格划分如图3所示（图中：灰色部分为轭铁；红、蓝色部分为永磁体）。

图3

新窗口打开| 下载原图ZIP| 生成PPT

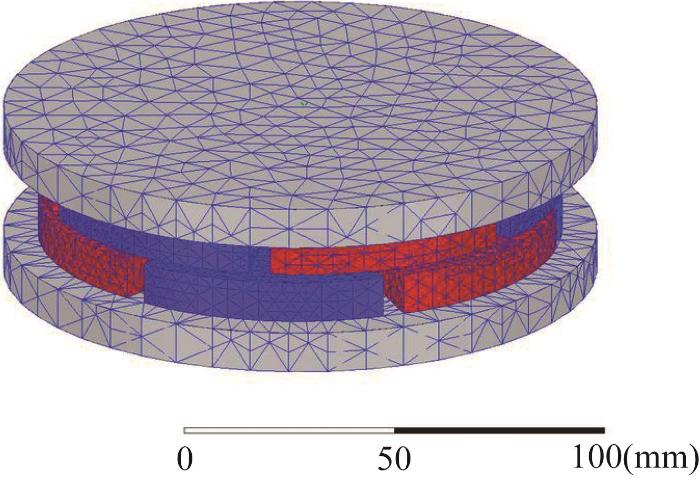

图3 仿真模型网格划分

Fig.3 Grid division of simulation model

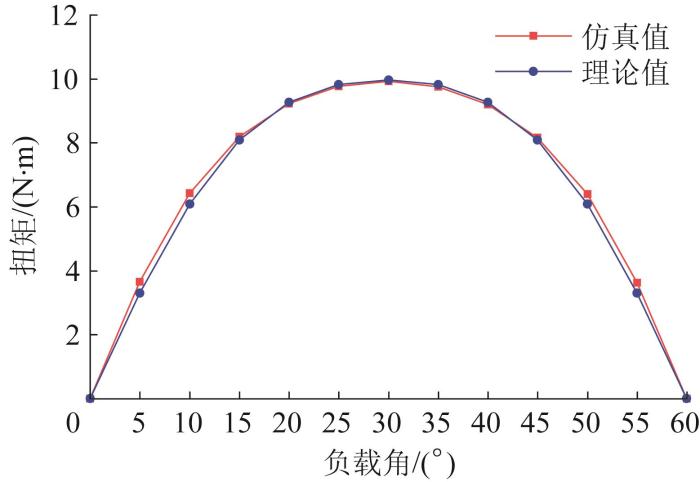

为分析变刚度关节的扭矩—负载角关系，设置磁极对数p=3，气隙厚度g=2 mm，开展有限元仿真分析，并与理论值进行比较。对主动转子负载角 $φ$ 进行参数化，在0°≤ $φ$ ≤60°范围内以步长5°进行扫描，记录从动转子的扭矩响应结果，如图4所示。由图4可知，扭矩—负载角曲线呈现近似正弦特性。最大扭矩仿真值为9.92 N·m，此时 $φ$ =30°；最大扭矩理论值为9.97 N·m，比仿真值大0.5%左右；扭矩的最大相对误差出现在 $φ$ =5°时，仿真值比理论值大11%。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 扭矩—负载角曲线对比

Fig.4 Comparison of torque-load angle curves

为分析变刚度关节的扭矩—气隙厚度关系，在上一组仿真的基础上，固定主动转子负载角 $φ$ =30°，开展有限元仿真分析。对气隙厚度g进行参数化，在1≤g≤10 mm范围内以步长1 mm进行扫描，并记录从动转子的扭矩响应结果，如图5所示。由图5可知，当g≤5 mm时，扭矩的仿真值与理论值的相对误差低于3%；当g=10 mm时，两者的相对误差增大到11.6%。

图5

新窗口打开| 下载原图ZIP| 生成PPT

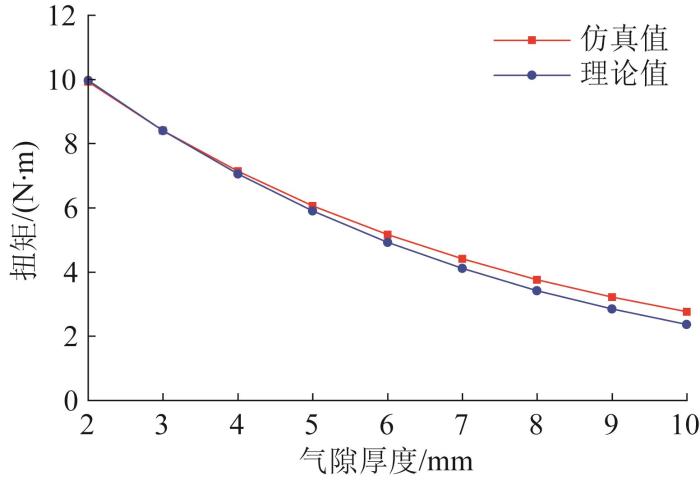

图5 扭矩—气隙厚度曲线对比

Fig.5 Comparison of torque-air gap thickness curves

由式(10)可知，在只改变负载角 $φ$ 的条件下，永磁体间的轴向磁力在 $φ = 0 °$ 时最大，此时轴向磁力为正，在两转子之间表现为吸引力。随着负载角 $φ$ 的增大，当其略微超过 $π ∕ 2 p$ 后，轴向磁力逐渐降低至0 N。若此时继续增大 $φ$ ，则会导致轴向磁力的方向逆转，此时两转子互相排斥，当 $φ = π ∕ p$ 时，轴向磁力达到反向的最大值。在绝对值上，排斥力略小于吸引力。基于此，为使永磁体在每个气隙厚度下均能产生最大轴向磁力，将负载角设为0 $°$ ，记录轴向磁力对气隙厚度变化的响应曲线，结果如图6所示。由图6可知，当气隙厚度g=0 mm时，轴向磁力最大，其仿真值和理论值分别为1 635.7、1 501.9 N；轴向磁力随气隙厚度的增大逐渐衰减，当g=10 mm时，轴向磁力的仿真值和理论值分别仅为161.2、182.8 N。除了在气隙厚度极小的情况下，轴向磁力的理论值均大于仿真值，总体来看两者的相对误差随着气隙厚度的增大而增大，最大相对误差为13.7%，在g=8 mm时出现。

图6

新窗口打开| 下载原图ZIP| 生成PPT

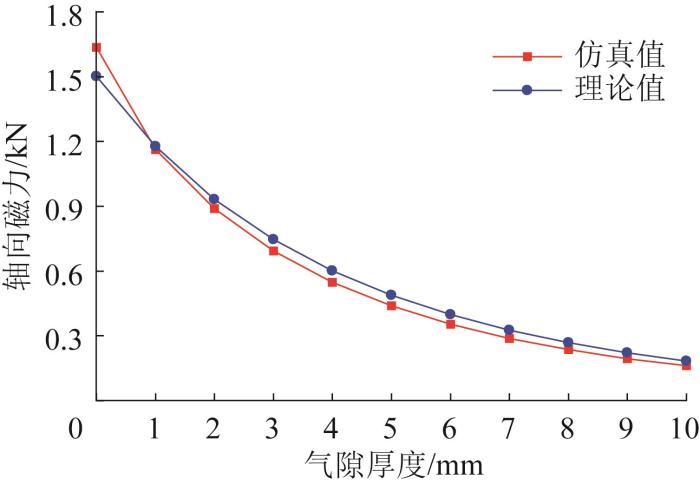

图6 轴向磁力—气隙厚度曲线对比

Fig.6 Comparison of axial magnetic force-air gap thickness curves

2.2　磁极对数对扭矩性能的影响分析

通过比较磁极对数p=2, 3, 4时从动转子扭矩对负载角和气隙厚度的响应曲线，来分析磁极对数对变刚度关节扭矩性能的影响，仿真结果如图7所示。其中：图7(a)所示为不同磁极对数下的扭矩—负载角曲线（气隙厚度g=2 mm）；图7(b)所示为不同磁极对数下的扭矩—气隙厚度曲线（负载角 $φ$ = $π ∕ 2 p$ ，即分别固定为45°、30°、22.5°）。

图7

新窗口打开| 下载原图ZIP| 生成PPT

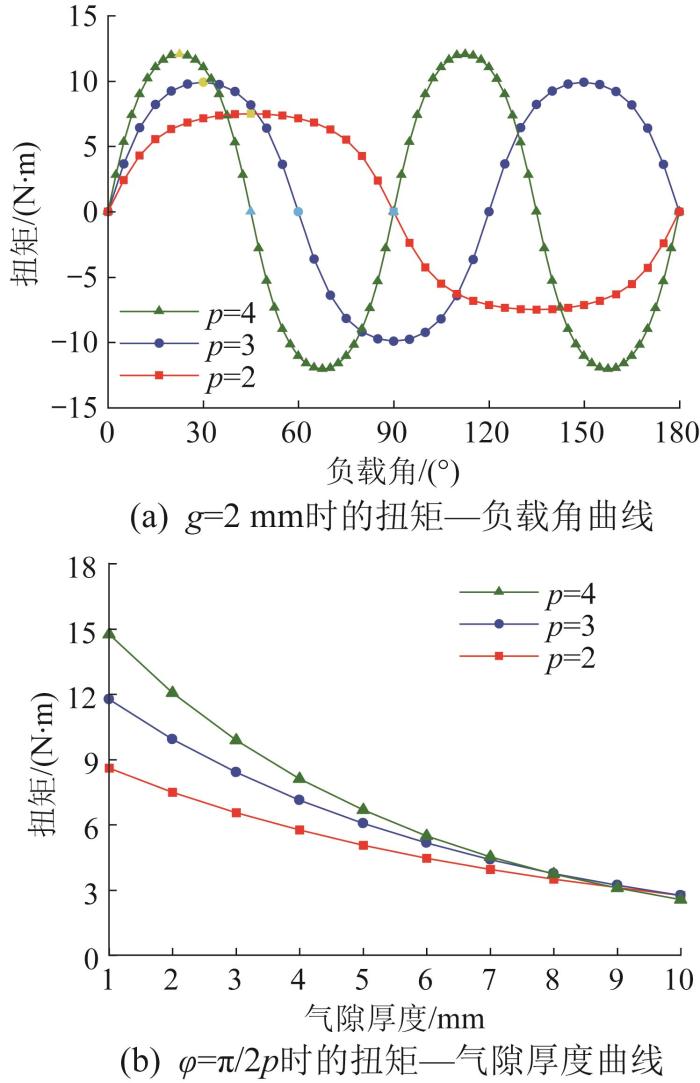

图7 不同磁极对数下的扭矩响应曲线

Fig.7 Torque response curves under different numbers of magnetic pole pairs

由图7(a)可知，扭矩与磁极对数p呈正相关，即随着p的增加而增大；转子旋转周期与p呈负相关，即随着p的增加而减小。当p=4时，最大扭矩T_max在负载角 $φ = 22.5 °$ 时产生，T_max=12.07 N·m，较p=3时（ $φ = 30 °$ ）提升了21.7%，较p=2时（ $φ = 45 °$ ）提升了61.2%。综上，最大扭矩均出现在负载角 $φ = π ∕ 2 p$ 时，在图中以黄色点表示；当负载角超过 $π ∕ 2 p$ 时，扭矩会减小。浅蓝色点表示主动转子所能达到的最大负载角，当负载角超过该值时，2个转子之间会产生滑移现象，则输出扭矩的方向会发生逆转。

由图7(b)可知，在不同的磁极对数下，扭矩与气隙厚度呈负相关。在磁极对数p=4的条件下，当气隙厚度g=1 mm时，扭矩为14.74 N·m，当气隙厚度g增大到10 mm后，扭矩减小到2.57 N·m，相较于另外2个磁极对数条件下的衰减幅度最大，达到了82.6%。同时，从仿真结果也可看出，扭矩随着磁极对数p的增加而加速衰减，这是由边缘效应、曲率效应综合作用所导致的。定义 $b / c$ 来衡量上述影响，当 $b / c$ 的值较小时，优先考虑边缘效应，反之则需考虑曲率效应^[20]。综上，在设计变刚度关节时，可通过改变磁极对数和永磁体宽度（外径减内径）等参数来改变 $b / c$ 的值。此外，当气隙厚度增大时，扭矩的仿真值与理论值之间的相对误差变大主要是因为漏磁量增加，可通过增大永磁体的厚度和改进其布局来减小这一误差。

3 变刚度性能测试实验

为验证变刚度关节的扭矩性能及其结构设计的合理性，开展变刚度性能测试实验。实验设备主要包含变刚度关节样机、电机驱动器、控制器和开关电源。变刚度关节样机的主体结构采用铝镁合金制作而成，部分支撑件由3D打印制作；丝杆电机固定在主体结构上。变刚度关节样机如图8所示，其永磁体的结构参数参见表1。使用57丝杆电机改变关节的刚度，电机搭配的1605丝杆每转动一圈可使转子移动5 mm。

图8

新窗口打开| 下载原图ZIP| 生成PPT

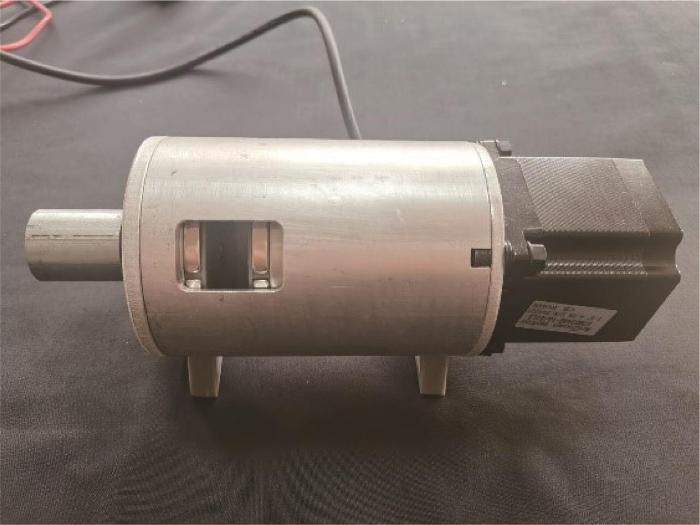

图8 变刚度关节样机

Fig.8 Variable stiffness joint prototype

在实验中，通过控制丝杠电机来改变气隙厚度g和负载角 $φ$ 的大小，从而控制扭矩T的输出。关节所产生的扭矩通过连杆输出到电子天平上。根据控制器、倾角仪、电子天平的示数，分别记录g、 $φ$ 、T的数值，实验结果如图9所示。图9(a)所示为当气隙厚度g=5 mm时的扭矩—负载角曲线。由图9(a)可以看出，当负载角 $φ = 20 °$ 时，扭矩的误差较大，此时扭矩的实测值为5.83 N·m、仿真值为5.45 N·m、理论值为5.24 N·m，实测值比仿真值大7.0%，比理论值大11.3%。误差主要来源于转轴与壳体之间的摩擦力，负载角减小使轴向磁力增大，而当轴向磁力较大时，主、从动转子的对心度较好，摩擦力减小。图9(b)所示为负载角 $φ = 30 °$ 时的扭矩—气隙厚度曲线。由图9(b)可以看出，仿真扭矩的最大值为6.03 N·m，最小值为1.28 N·m；理论扭矩的最大值为5.90 N·m，最小值为0.94 N·m；实测扭矩的最大值为6.43 N·m，最小值为1.38 N·m，衰减幅度为78.5%。扭矩实测值与理论值的相对误差集中在8.3%~31.9%内，这是因为解析公式在计算较大气隙厚度下的扭矩时误差较大。扭矩实测值与仿真值的相对误差为4.7%~7.8%，两者较为吻合，误差来源主要有2项：一是装配误差导致部分永磁体在轴向上的实际气隙厚度小于理论气隙厚度；二是永磁体的实际剩余磁通密度略大于仿真和理论计算时采用的数值。

图9

新窗口打开| 下载原图ZIP| 生成PPT

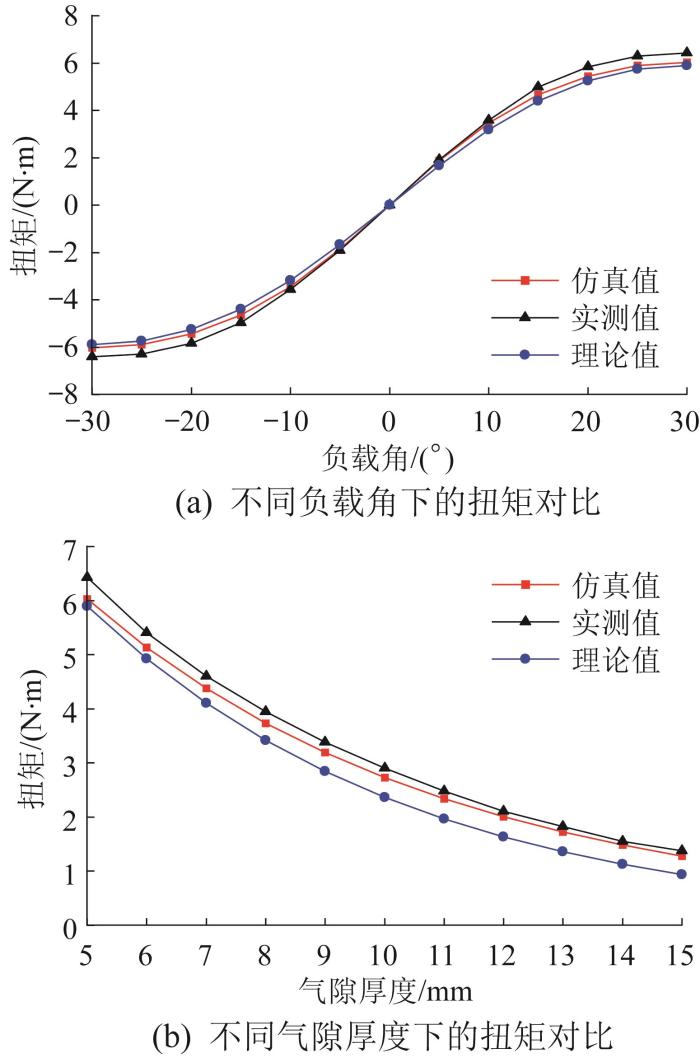

图9 扭矩的实测、仿真、理论计算结果对比

Fig.9 Comparison of measured, simulated and theoretical calculation results of torque

通过对比不同气隙厚度下的扭矩—负载角曲线来分析关节的变刚度性能，3条曲线分别在气隙厚度g=5, 10, 15 mm下测得，结果如图10所示。由图10可知，随着负载角 $φ$ 从0°开始增大，扭矩特性曲线的斜率（即变刚度关节的等效刚度）呈逐渐减小趋势，直到负载角增大到30°，此时斜率趋近于0；同时，随着气隙厚度g的减小，扭矩特性曲线在各负载角下的斜率均有所增大，说明随着气隙厚度的减小，关节的等效刚度总体呈增大的趋势。考虑到长期使用的稳定性和变刚度效率，将丝杠电机的转速设为240 r/min，即丝杆每秒旋转4圈，使转子移动20 mm。在实现从最小刚度向最大刚度转变的实验中（气隙厚度由15 mm减小至5 mm），关节的实际等效刚度会在最多0.5 s的延时后达到设定值。当负载角为5°、气隙厚度为5 mm时，关节的等效刚度为20.49 Nm/rad；当气隙厚度增大到10 mm时，关节的等效刚度减小到8.46 Nm/rad；当气隙厚度增大到15 mm时，关节的等效刚度减小到3.87 Nm/rad，实现了5倍以上的主动变刚度。

图10

新窗口打开| 下载原图ZIP| 生成PPT

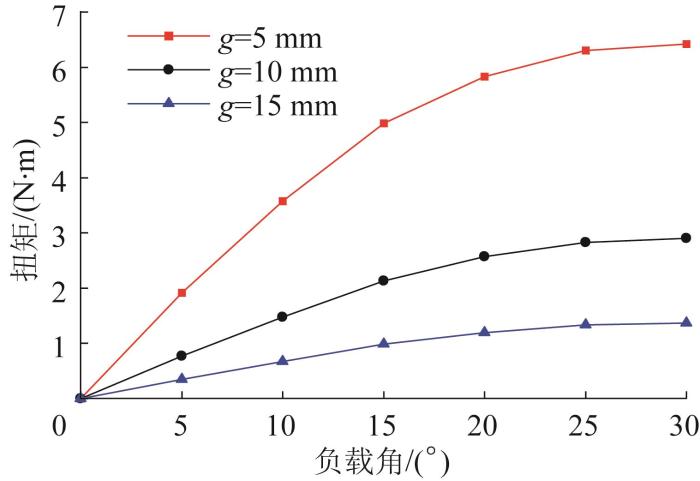

图10 不同气隙厚度下的扭矩—负载角实测曲线

Fig.10 Measured curves of torque-load angle under different air gap thicknesses

4 结论与展望

本文通过理论建模与仿真分析，对不同结构参数下的变刚度关节进行了分析，并制作样机进行实验验证，得出以下结论。

1）在选定的磁极配置下，变刚度关节的扭矩和轴向磁力的理论计算结果与有限元仿真结果具有良好的一致性。由于理论计算时采用闭式表达式，关节扭矩与永磁体的关键结构参数呈显式关联，便于对关节结构参数进行优化。

2）当主、从动转子间的气隙厚度接近0 mm时，变刚度关节的轴向磁力和扭矩均达到最大，随着气隙厚度的增大，轴向磁力和扭矩均会降低。扭矩—负载角曲线呈现出以 $2 π ∕ p$ 为周期的正弦曲线形状，当负载角从0 $°$ 开始变化时，扭矩先会快速增大，随后其增速随负载角的增大而减缓，直至负载角达到 $π / 2 p$ 。轴向磁力—负载角曲线呈现出类似余弦曲线形状，当负载角φ=π/2p时，由于磁通密度的轴向分量略大于切向分量，轴向磁力并不会完全消失。此外，变刚度关节所能承载的扭矩与磁极对数也有关，适当增加磁极对数能提高其负载能力。

3）本文所设计的轴向磁耦合变刚度关节样机在5~15 mm气隙厚度内展现出5倍以上的变刚度性能，扭矩传输可达6.43 N·m，符合设计目标。
