基于分段位移激励函数的贯穿式故障建模及滚动轴承振动特性分析

doi:10.3785/j.issn.1006-754X.2025.04.123

工程设计学报

2025, Vol. 32

Issue (1): 112-120 DOI: 10.3785/j.issn.1006-754X.2025.04.123

可靠性与保质设计

基于分段位移激励函数的贯穿式故障建模及滚动轴承振动特性分析

罗丫¹(

),葛可可²,袁晓文²,涂文兵²(

)

^1.华东交通大学轨道交通基础设施性能监测与保障国家重点实验室，江西南昌 330013
^2.华东交通大学机电与车辆工程学院，江西南昌 330013

Through-fault modeling and vibration characteristic analysis of rolling bearing based on piecewise displacement excitation function

Ya LUO¹(

),Keke GE²,Xiaowen YUAN²,Wenbing TU²(

)

^1.State Key Laboratory of Performance Monitoring and Protecting of Rail Transit Infrastructure, East China Jiaotong University, Nanchang 330013, China
^2.School of Mechatronic and Vehicle Engineering, East China Jiaotong University, Nanchang 330013, China

全文: PDF(2627 KB) HTML

摘要：

在传统的滚动轴承故障建模中，大多采用半正弦函数来描述位移激励，忽略了故障边缘的刚度弱化效应，导致模型与实际存在偏差。以NU306局部故障轴承为研究对象，考虑故障前后滚道的弹性变形，提出了一种新的分段位移激励函数。采用有限元分析方法确定了函数的系数，并将系数代入滚动轴承动力学模型中，对比分析了不同故障宽度下采用分段位移激励函数与传统半正弦位移激励函数时轴承的振动特性。结果表明：分段位移激励函数更加符合实际情况，所得到的振动信号与实验结果更吻合；基于分段位移激励函数的轴承振动响应曲线比基于传统位移激励函数的平缓。研究结果为深入研究局部故障滚动轴承的振动特性提供了一定的参考。

关键词： 滚动轴承; 位移激励; 振动特性

Abstract:

In the traditional rolling bearing fault modeling, half-sine function is used to describe the displacement excitation, and the stiffness weakening effect at the fault edge is ignored, which leads to the deviation between the model and the reality. Taking NU306 bearing with local faults as the research object, a new piecewise displacement excitation function was proposed considering the elastic deformation of raceway before and after a fault. The coefficients of the function were determined by finite element analysis method and incorporated into the dynamic model of rolling bearing. The vibration characteristics of bearing under different fault widths using piecewise displacement excitation function and traditional half-sine displacement excitation function were compared and analyzed. The results showed that the piecewise displacement excitation function was more in line with the actual situation, and the obtained vibration signals were more consistent with the experimental results. Additionally, the bearing vibration response curve based on the piecewise displacement excitation function was smoother than that based on the traditional displacement excitation function. The research results provide a certain reference for in-depth study of vibration characteristics of rolling bearings with local faults.

Key words: rolling bearing displacement excitation vibration characteristics

收稿日期: 2024-03-15 出版日期: 2025-03-04

CLC:

TH 133.3

基金资助: 国家自然科学基金资助项目(52365010);江西省教育厅科学技术研究项目(GJJ2200603);江西省自然科学基金资助项目(20242BAB25262)

通讯作者: 涂文兵 E-mail: 252026716@qq.com;twb-2001@163.com

作者简介: 罗　丫（1985—），女，工程师，硕士，从事轴承动力学研究，E-mail: 252026716@qq.com

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	罗丫
	葛可可
	袁晓文
	涂文兵

引用本文:

罗丫,葛可可,袁晓文,涂文兵. 基于分段位移激励函数的贯穿式故障建模及滚动轴承振动特性分析[J]. 工程设计学报, 2025, 32(1): 112-120.

Ya LUO,Keke GE,Xiaowen YUAN,Wenbing TU. Through-fault modeling and vibration characteristic analysis of rolling bearing based on piecewise displacement excitation function[J]. Chinese Journal of Engineering Design, 2025, 32(1): 112-120.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.04.123 或 https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I1/112

图1 传统滚动体过故障产生附加位移示意图

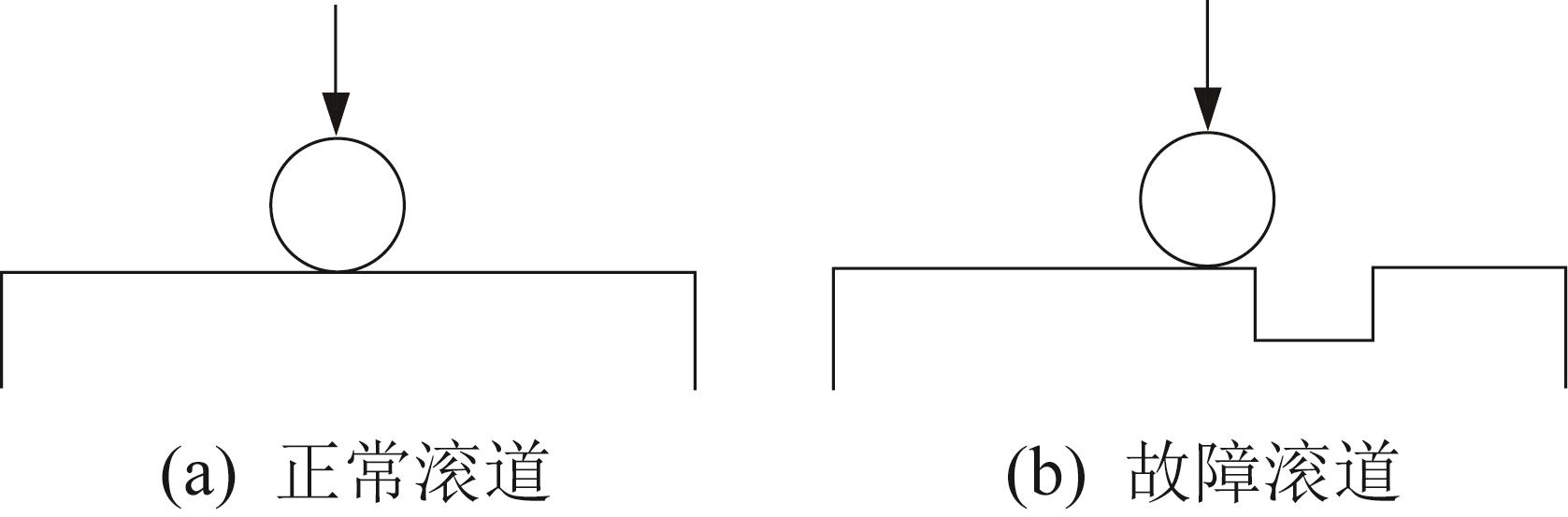

图2 圆柱滚子轴承滚动体与滚道接触等效模型

图3 实际滚动体过故障产生附加位移示意图

表1 NU306圆柱滚子轴承几何参数

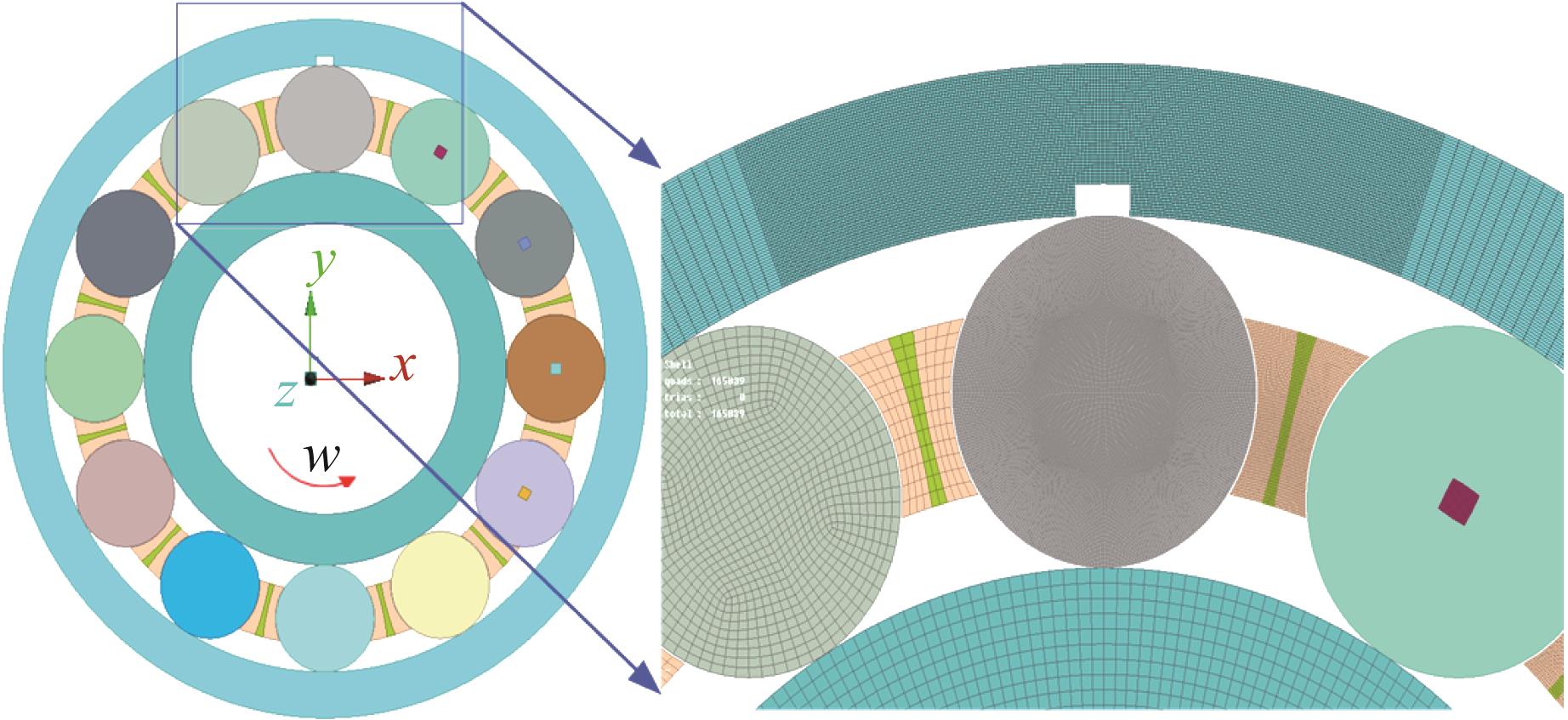

图4 滚动轴承外圈故障有限元模型

表2 滚动轴承材料参数

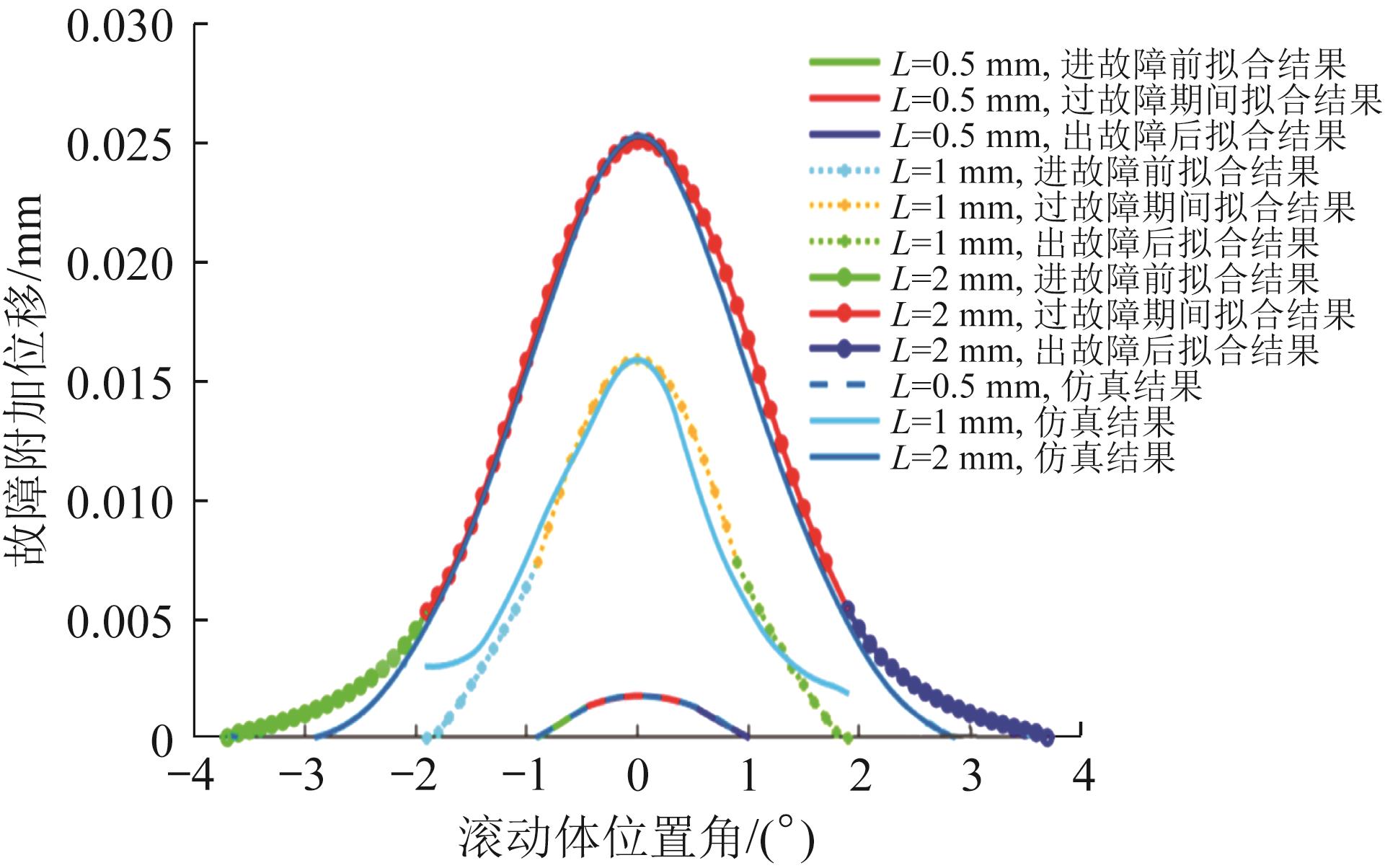

图5 滚动体过故障产生的附加位移曲线

表3 附加位移曲线拟合度

系数	数值
系数	L=0.5 mm	L=1 mm	L=2 mm
A₁	$6.703 × 10 - ? 6$	$1.745 × 10 - ? 6$	$9.553 × 10 - ? 8$
A₂	0.205	0.071	$3.890 × 10 - ? 2$
A₃	$- ? 2.172 × 10 - ? 5$	$- ? 2.450 × 10 - ? 5$	$- ? 2.501 × 10 - ? 6$
A₄	$3.684 × 10 - ? 6$	$8.800 × 10 - ? 6$	$1.023 × 10 - ? 5$
A₅	$1.117 × 10 - ? 6$	$7.100 × 10 - ? 6$	$1.178 × 10 - ? 5$
A₆	$3.231 × 10 - ? 6$	$1.745 × 10 - ? 6$	$1.020 × 10 - ? 7$
A₇	-0.117	0.007	0.089
A₈	$- ? 3.276 × 10 - ? 5$	$- ? 2.450 × 10 - ? 5$	$- ? 2.630 × 10 - ? 6$

表4 分段位移激励函数系数

表5 系数 A4 和 A5 仿真值与计算值的对比

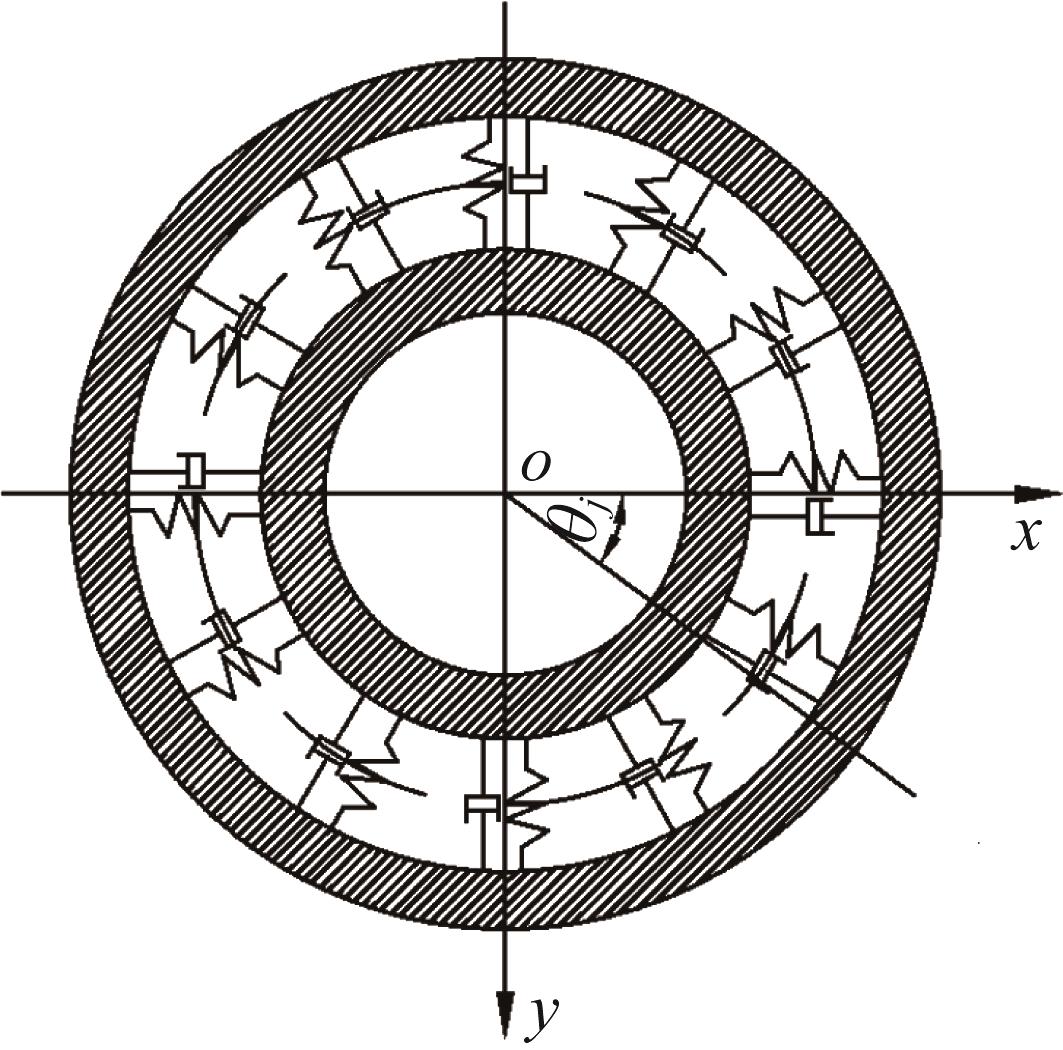

图6 圆柱滚子轴承简化模型

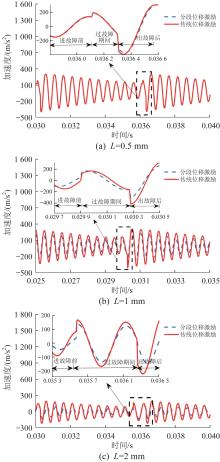

图7 不同位移激励下滚动轴承振动特性

表6 不同故障宽度下振动信号的时域指标值

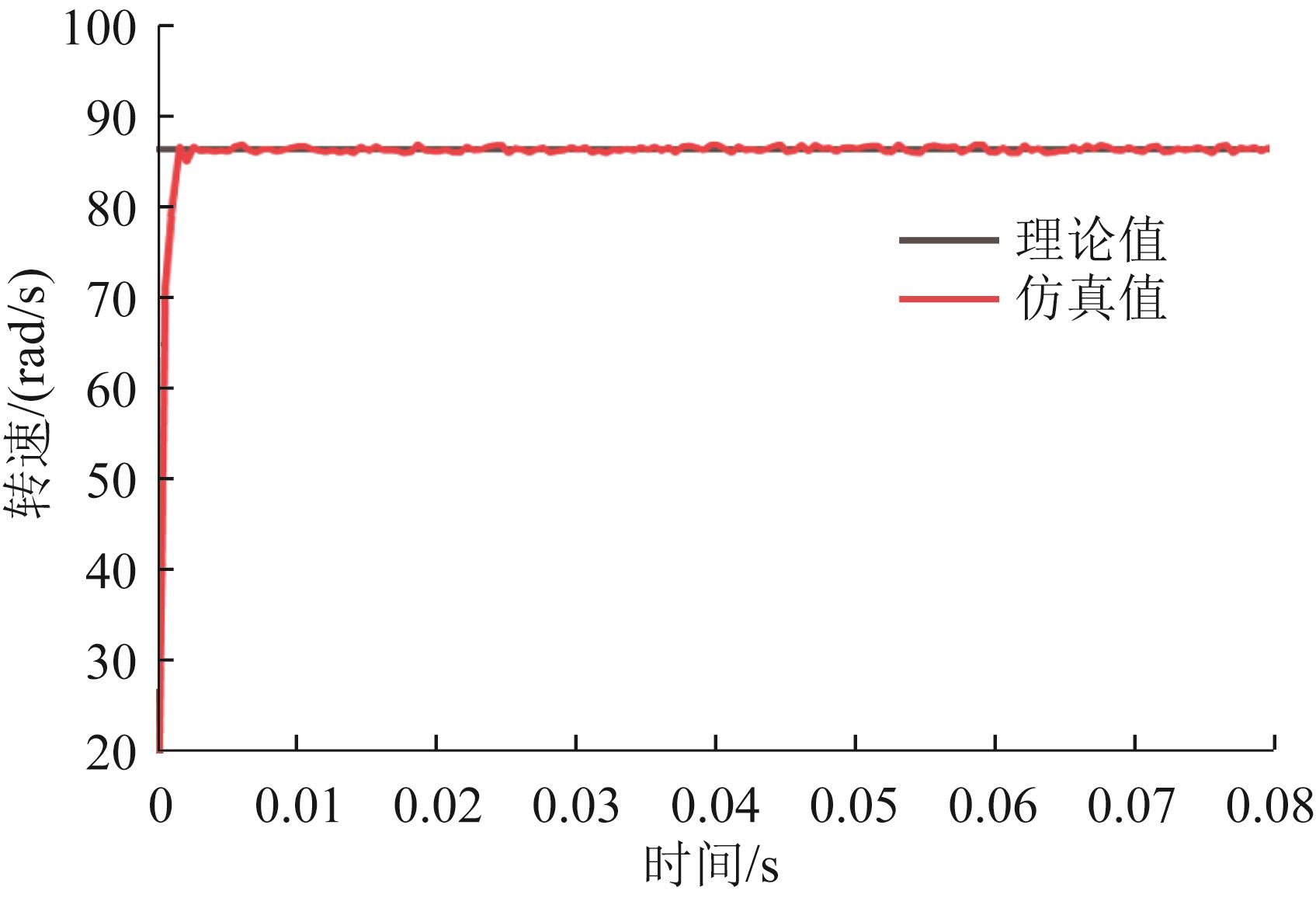

图8 保持架转速仿真值与理论值的对比

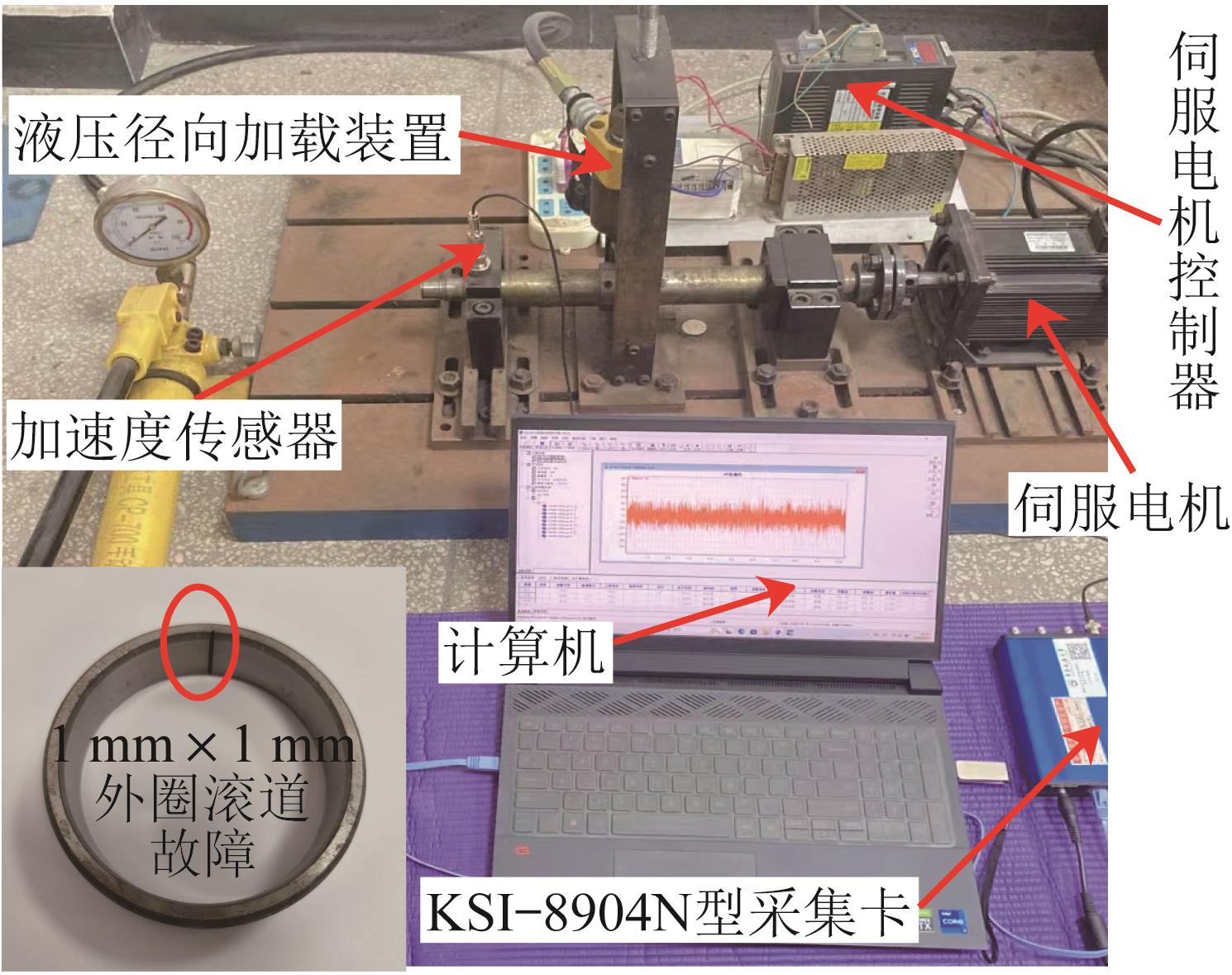

图9 滚动轴承振动测试实验台

图10 测试得到的轴承振动信号频谱图

图11 动力学仿真得到的轴承振动信号频谱图

表7 轴承外圈故障特征频率理论值、仿真值与实验值的对比
