考虑动态时变载荷的滚动轴承可靠性寿命评估方法

doi:10.3785/j.issn.1006-754X.2024.03.213

工程设计学报

2024, Vol. 31

Issue (4): 420-427 DOI: 10.3785/j.issn.1006-754X.2024.03.213

可靠性与保质设计

考虑动态时变载荷的滚动轴承可靠性寿命评估方法

李军星^1,^2,³(

),高锐¹,邱明^1,²(

),李燕科¹,刘静涛¹,刘志卫¹

^1.河南科技大学机电工程学院，河南洛阳 471003
^2.机械装备先进制造河南省协同创新中心，河南洛阳 471003
^3.高端轴承河南省协同创新中心，河南洛阳 471003

Reliability life evaluation method of rolling bearing considering dynamic time-varying loads

Junxing LI^1,^2,³(

),Rui GAO¹,Ming QIU^1,²(

),Yanke LI¹,Jingtao LIU¹,Zhiwei LIU¹

^1.School of Mechatronics Engineering, Henan University of Science and Technology, Luoyang 471003, China
^2.Collaborative Innovation Center of Machinery Equipment Advanced Manufacturing of Henan, Luoyang 471003, China
^3.Collaborative Innovation Center for High-end Bearings of Henan, Luoyang 471003, China

全文: PDF(1749 KB) HTML

摘要：

载荷是滚动轴承运转过程中不可忽视的因素，不同特征的载荷会对轴承的可靠性产生差异影响。针对滚动轴承实际当量动载荷具有随机时变的特点，提出了一种考虑动态时变载荷的滚动轴承可靠性寿命评估方法，以解决传统方法忽略轴承载荷时变性导致的评估精度较低的问题。利用灰色预测模型，构建了轴承当量动载荷随机时变过程的分析模型，对小样本载荷数据进行预测补充；在此基础之上，提出了基于动态应力—强度干涉模型的轴承可靠性寿命评估方法，得到了动载荷的工作区间，从而获得轴承可靠性寿命区间；进行了圆柱滚子轴承NU206E的可靠性寿命测试，对该方法进行验证。结果表明：与传统方法相比，采用所提出的方法得到的轴承寿命评估值与测试值较接近，精度较高，评估时间较短，且能获得覆盖大部分测试值的寿命区间。结合灰色预测模型和动态应力—强度干涉模型的滚动轴承可靠性寿命评估方法具有良好的工程应用价值，为变载工况下的滚动轴承可靠性评估提供了新的思路。

关键词： 滚动轴承; 可靠性评估; 灰色预测模型; 时变应力; 应力—强度干涉模型

Abstract:

Load is a factor that cannot be disregarded during the running of rolling bearing, and loads with distinct characteristics will exert varying impacts on the reliability of bearing. In response to the stochastic time-varying nature of equivalent dynamic loads borne by rolling bearings, a reliability life evaluation method of rolling bearing considering dynamic time-varying loads was proposed to solve the problem of low evaluation accuracy caused by ignoring the time-varying bearing load in traditional methods. Based on the grey prediction model, the analysis model of the stochastic time-varying process of the bearing equivalent dynamic load was constructed, and the small sample load data was forecasted and supplemented. On this basis, an reliability life evaluation method of rolling bearing based on dynamic stress-strength interference model was proposed, and the working interval of dynamic load was obtained, so as to obtain the bearing reliability life interval. The reliability life test of cylindrical roller bearing NU206E was carried out to verify the proposed method. The results showed that, compared with the traditional method, the bearing life evaluation value obtained by the proposed method was close to the test values with higher accuracy and shorter evaluation time, and the life interval covering the most test values could be obtained. The method combining gray prediction model and dynamic stress-strength interference model has good engineering application value, and provides a new idea for reliability evaluation of rolling bearing under variable load conditions.

Key words: rolling bearing reliability assessment grey prediction model time-varying stress stress-strength interference model

收稿日期: 2023-11-06 出版日期: 2024-08-26

CLC:

V 474.2

基金资助: 国家自然科学基金资助项目(52005159);河南省科技研发计划联合基金青年科学家项目(225200810073);河南省科技研发计划联合基金应用攻关项目(232103810043);河南省高校科技创新人才支持计划资助项目(24HASTIT043);河南省高等学校青年骨干教师培养计划项目(2021GGJS048);河南省青年人才托举工程项目(2023HYTP050)

通讯作者: 邱明 E-mail: lijun-xing2008 @163.com;qiuming69@126.com

作者简介: 李军星（1990—），男，副教授，博士，从事小样本可靠性评估、加速寿命试验等研究，E-mail: lijun-xing2008 @163.com, https://orcid.org/0000-0001-9417-5343

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	李军星
	高锐
	邱明
	李燕科
	刘静涛
	刘志卫

引用本文:

李军星,高锐,邱明,李燕科,刘静涛,刘志卫. 考虑动态时变载荷的滚动轴承可靠性寿命评估方法[J]. 工程设计学报, 2024, 31(4): 420-427.

Junxing LI,Rui GAO,Ming QIU,Yanke LI,Jingtao LIU,Zhiwei LIU. Reliability life evaluation method of rolling bearing considering dynamic time-varying loads[J]. Chinese Journal of Engineering Design, 2024, 31(4): 420-427.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.03.213 或 https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I4/420

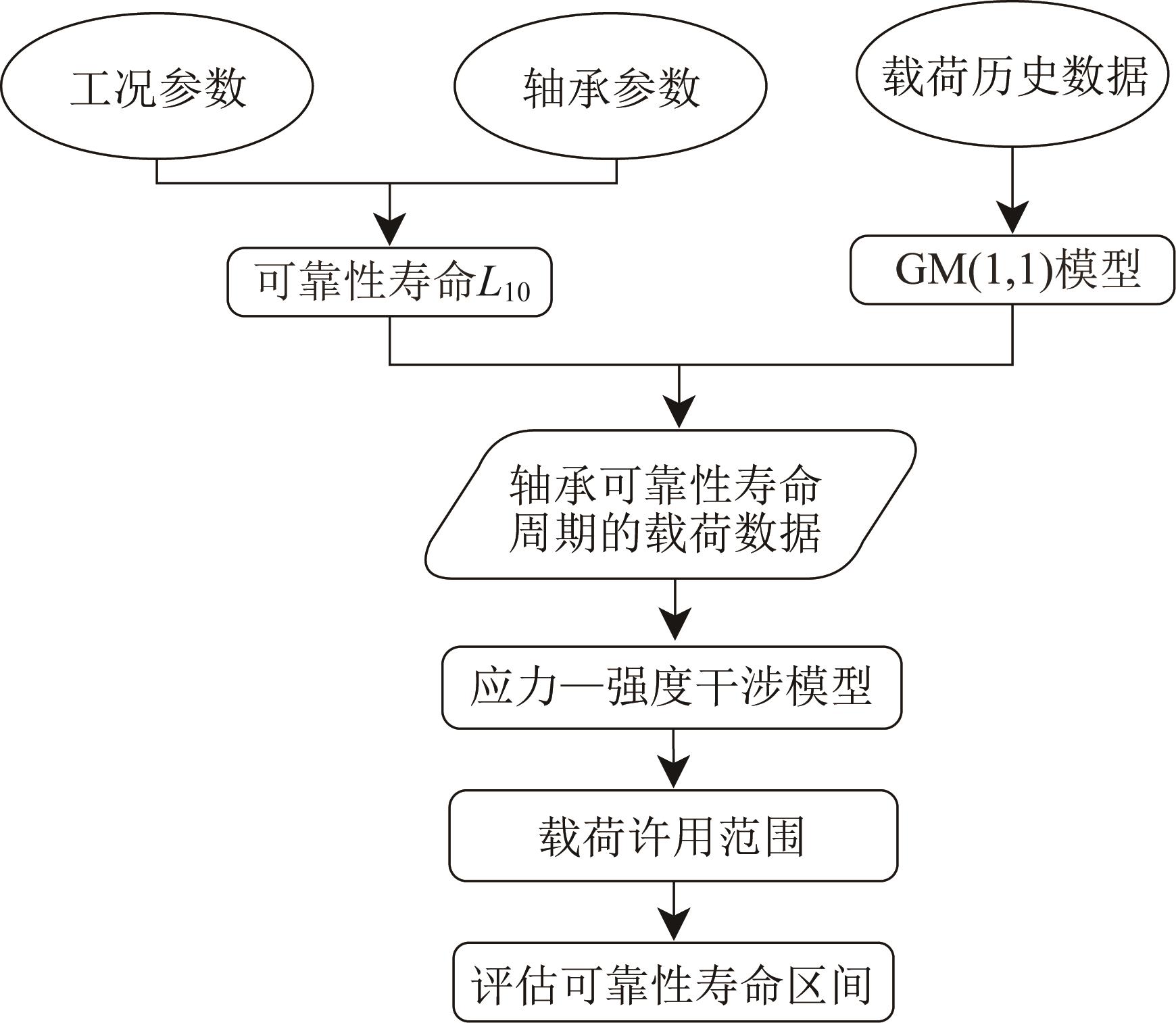

图1 滚动轴承可靠性寿命评估流程图

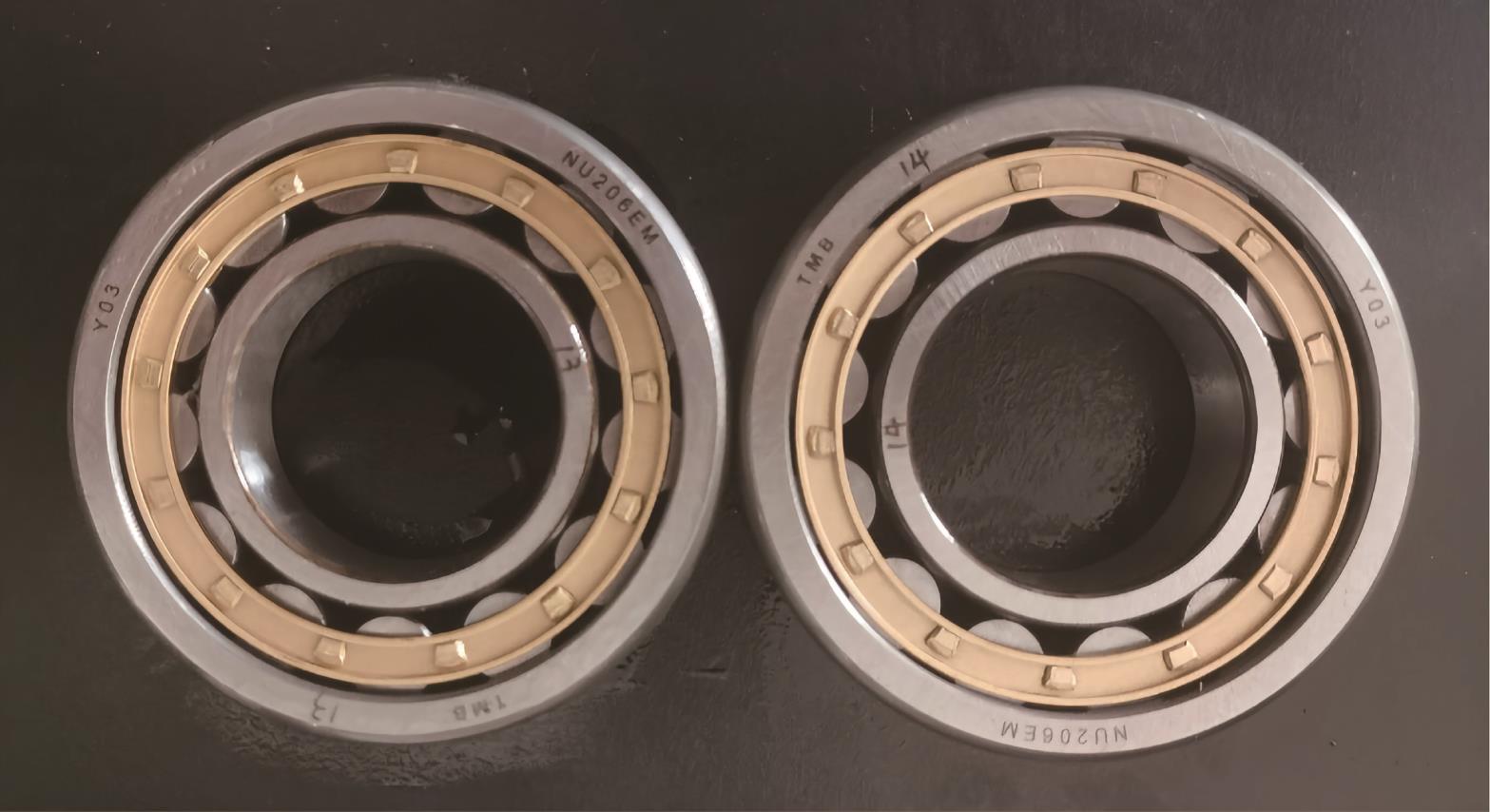

图2 圆柱滚子轴承NU206E

表1 圆柱滚子轴承NU206E的基本参数

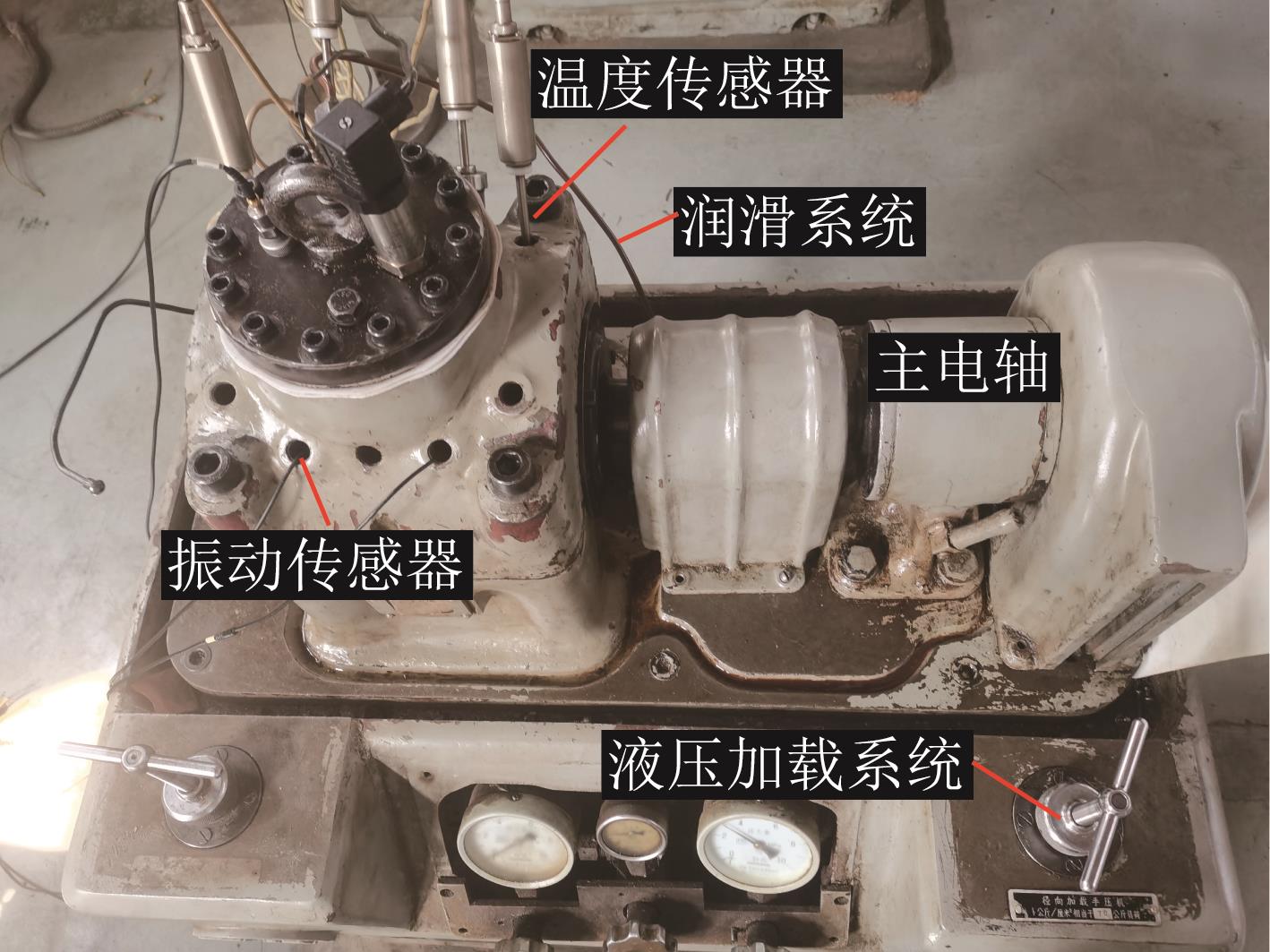

图3 滚动轴承寿命测试台

表2 滚动轴承寿命测试工况

表3 滚动轴承寿命测试结果

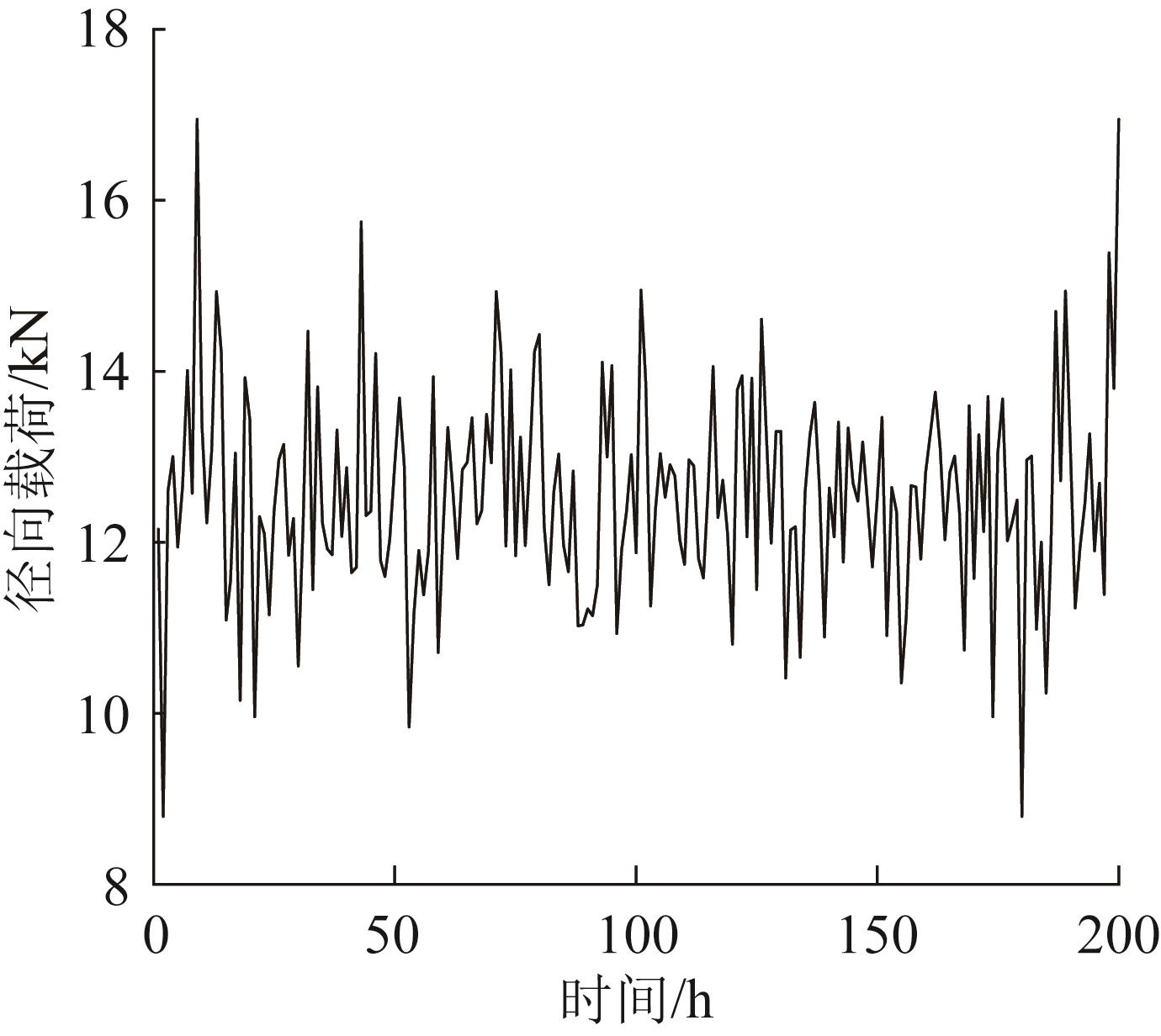

图4 滚动轴承径向载荷

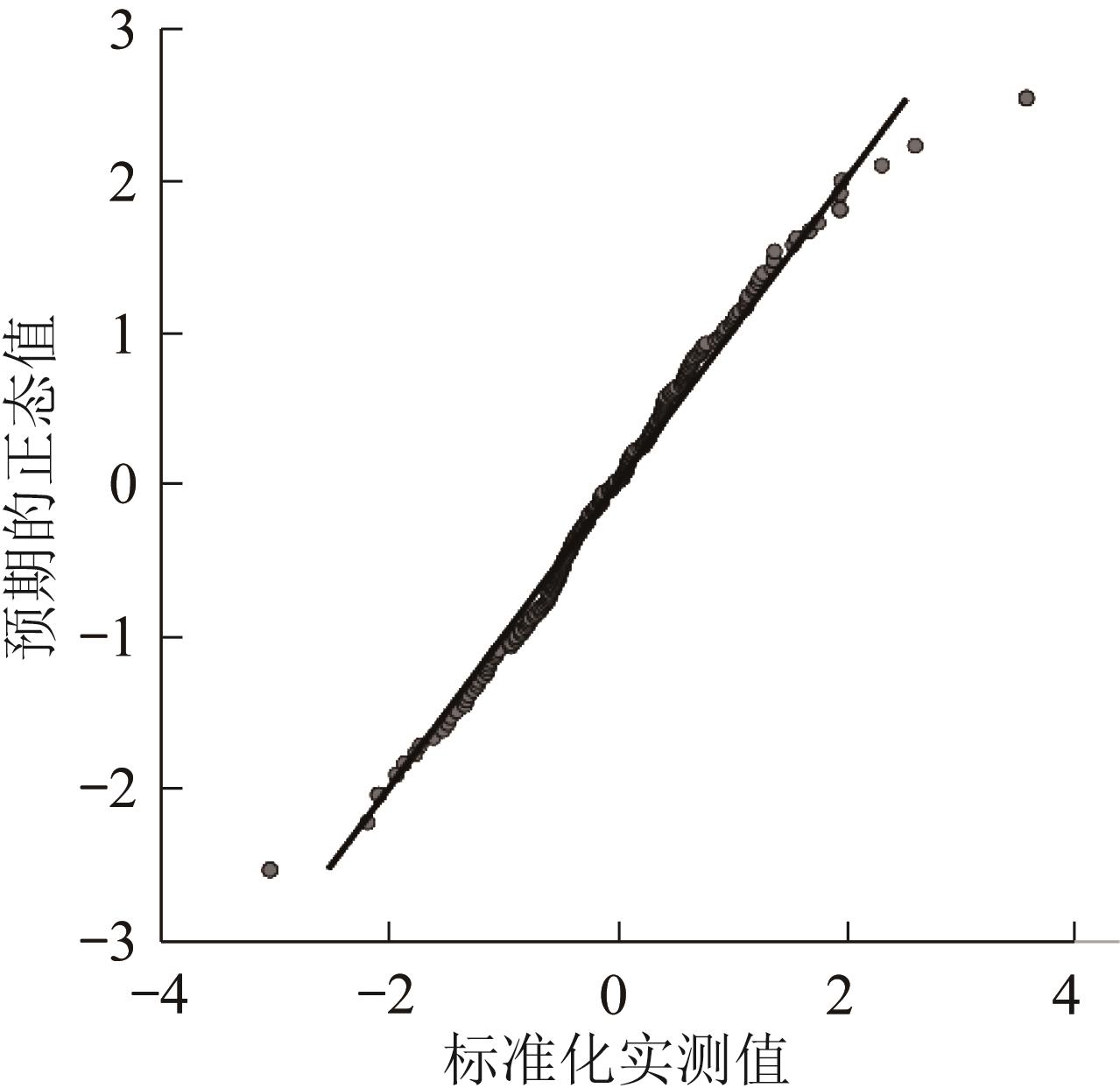

图5 轴承外载荷数据正态Q-Q图

表4 不同方法下滚动轴承寿命评估结果

1	张小丽，陈雪峰，李兵，等. 机械重大装备寿命预测综述［J］. 机械工程学报， 2011， 47（11）： 100-116. doi：10.3901/jme.2011.11.100 ZHANG X L， CHEN X F， LI B， et al. Review of life prediction for mechanical major equipments［J］. Journal of Mechanical Engineering， 2011， 47（11）： 100-116. doi: 10.3901/jme.2011.11.100
2	ZAIDI S S H， AVIYENTE S， SALMAN M， et al. Prognosis of gear failures in DC starter motors using hidden Markov models［J］. IEEE Transactions on Industrial Electronics， 2011， 58（5）： 1695-1706.
3	戚其松，李成刚，董青，等. 起重机生命周期载荷谱预测及基于疲劳寿命的结构优化设计［J］. 工程设计学报， 2023， 30（3）： 380-389. QI Q S， LI C G， DONG Q， et al. Prediction of load spectrum for crane life cycle and structural optimal design based on fatigue life［J］. Chinese Journal of Engineering Design， 2023， 30（3）： 380-389.
4	武滢，谢里阳. 随机载荷作用下疲劳寿命分布预测模型［J］. 工程设计学报， 2010， 17（6）： 435-438. WU Y， XIE L Y. Prediction on probability distribution of fatigue life under spectrum loading［J］. Chinese Journal of Engineering Design， 2010， 17（6）： 435-438.
5	LI H F， WEI J L， LI S H， et al. Fatigue life prediction of high-speed train bearings based on the generalized linear cumulative damage theory［J］. Fatigue & Fracture of Engineering Materials and Structures， 2023， 46（6）： 2112-2120.
6	杨晨，池茂儒，吴兴文，等. 基于车辆动力学的动车组轴箱轴承动态载荷计算方法［J］. 机械工程学报， 2023， 59（14）： 179-189. doi：10.3901/jme.2023.14.179 YANG C， CHI M R， WU X W， et al. Dynamic load calculation method of EMU axle box bearing based on vehicle dynamics［J］. Journal of Mechanical Engineering， 2023， 59（14）： 179-189. doi: 10.3901/jme.2023.14.179
7	WANG Z W， ZHANG W H， YIN Z H， et al. Effect of vehicle vibration environment of high-speed train on dynamic performance of axle box bearing［J］. Vehicle System Dynamics， 2019， 57（4）： 543-563.
8	GUO R X， WANG Y G. Remaining useful life prognostics for the rolling bearing based on a hybrid data-driven method［J］. Proceedings of the Institution of Mechanical Engineers Part I： Journal of Systems and Control Engineering， 2021， 235（4）： 517-531.
9	MENG Z， LI J， YIN N， et al. Remaining useful life prediction of rolling bearing using fractal theory［J］. Measurement， 2020， 156： 107572.
10	MEDDOUR I， MESSEKHER S E， YOUNES R， et al. Selection of bearing health indicator by GRA for ANFIS-based forecasting of remaining useful life［J］. Journal of the Brazilian Society of Mechanical Sciences and Engineering， 2021， 43（3）： 1-14.
11	GEBRAEEL N， LAWLEY M， LIU R， et al. Residual life predictions from vibration-based degradation signals： A neural network approach［J］. IEEE Transactions on Industrial Electronics， 2004， 51（3）： 694-700.
12	BEN ALI J， CHEBEL-MORELLO B， SAIDI L， et al. Accurate bearing remaining useful life prediction based on Weibull distribution and artificial neural network［J］. Mechanical Systems and Signal Processing， 2015， 56： 150-172.
13	孙志礼，王超. 载荷为随机变量时滚动轴承的可靠性设计［J］. 东北工学院学报（自然科学版）， 1991， 12（5）： 516-523. SUN Z L， WANG C. Reliability design of rolling bearings under a load as random variable［J］. Journal of Northeastern University （Natural Science）， 1991， 12（5）： 516-523.
14	房亚东，陈桦. 现代设计方法与应用［M］. 北京：机械工业出版社， 2013. FANG Y D， CHEN H. Modern design method and application ［M］. Beijing： China Machine Press， 2013.
15	伊枭剑，董海平，翟志强，等. 基于应力—强度干涉模型的火工品可靠性设计方法［J］. 北京理工大学学报， 2014， 34（10）： 1007-1011. YI X J， DONG H P， ZHAI Z Q， et al. Reliability design for initiating devices based on stress-strength interference model［J］. Transactions of Beijing Institute of Technology， 2014， 34（10）： 1007-1011.
16	陈文华，朱海峰，樊晓燕. 齿轮系统传动误差的蒙特卡洛模拟分析［J］. 仪器仪表学报， 2004， 25（4）： 435-437， 444. CHEN W H， ZHU H F， FAN X Y. Monte-Carlo simulation analysis of transmission error for gear drive systems［J］. Chinese Journal of Scientific Instrument， 2004， 25（4）： 435-437， 444.
17	刘晓静. 基于蒙特卡洛方法的可靠性灵敏度分析［J］. 机械管理开发， 2021， 36（11）： 53-55. LIU X J. Reliability sensitivity analysis based on Monte Carlo method［J］. Mechanical Management and Development， 2021， 36（11）： 53-55.
18	杨晓蔚. 滚动轴承的可靠性设计［J］. 轴承， 2013（12）： 1-5. doi：10.3969/j.issn.1000-3762.2013.12.001 YANG X W. Reliability design of rolling bearings［J］. Bearing， 2013（12）： 1-5. doi: 10.3969/j.issn.1000-3762.2013.12.001
19	李仁兴，周金宇，孙奎洲，等. 随机载荷下滚动轴承系统疲劳可靠性分析［J］. 机床与液压， 2012， 40（1）： 157-160. LI R X， ZHOU J Y， SUN K Z， et al. Reliability analysis for rolling bearing systems under random load［J］. Machine Tool & Hydraulics， 2012， 40（1）： 157-160.
20	张义民，贺向东，刘巧伶，等. 任意分布参数的机械零件的可靠性稳健设计（二）：轴［J］. 工程设计学报， 2004， 11（5）： 238-242. ZHANG Y M， HE X D， LIU Q L， et al. Reliability-based robust design of mechanical components witharbitrary distribution parameters， Part 2： Axles［J］. Chinese Journal of Engineering Design， 2004， 11（5）： 238-242.
