多极式磁流变离合器温度场仿真与实验研究

doi:10.3785/j.issn.1006-754X.2022.00.062

工程设计学报

2022, Vol. 29

Issue (4): 484-492 DOI: 10.3785/j.issn.1006-754X.2022.00.062

建模、仿真、分析与决策

多极式磁流变离合器温度场仿真与实验研究

唐绍禹(

),吴杰(

),张辉,邓兵兵,黄禹铭,黄浩

西华大学机械工程学院，四川成都 610000

Simulation and experimental research on temperature field of multipole magnetorheological clutch

Shao-yu TANG(

),Jie WU(

),Hui ZHANG,Bing-bing DENG,Yu-ming HUANG,Hao HUANG

School of Mechanical Engineering, Xihua University, Chengdu 610000, China

全文: PDF(4284 KB) HTML

摘要：

针对磁流变离合器在滑差工作时因内部热量聚集而造成传递力矩下降甚至磁流变液失效的问题，采用仿真与实验相结合的方法对一种励磁线圈与永磁体相叠加的多极式磁流变离合器的温度分布特性进行研究。首先，分析了多极式磁流变离合器的热量来源，并建立了其温度场数学模型。然后，利用有限元模拟方法对多极式磁流变离合器在自然散热与强制风冷散热条件下的温度场进行了仿真分析。最后，通过搭建多极式磁流变离合器实验平台开展了温度特性测试实验。结果表明：多极式磁流变离合器在自然散热条件下连续滑差运行时，允许的最大滑差功率为160~170 W；在强制风冷散热条件下连续滑差运行时，允许的最大滑差功率为730~830 W；若瞬时滑差功率为3 000 W，则在磁流变液不失效的情况下允许的滑差时间为280 s。无论是瞬态还是稳态工况，多极式磁流变离合器的最低温度均出现在远离外壳体的动力输入盘轴端处，最高温度出现在第2个磁流变液工作间隙处。当采用强制风冷散热方式时，多极式磁流变离合器的温升速度降低，从而可延长其滑差运行时间。研究结果为磁流变装置的温度分布特性研究提供了理论参考。

关键词： 磁流变离合器; 温度场; 仿真分析; 实验验证

Abstract:

Aiming at the problem that the transmission torque decreases or even the magnetorheological fluid fails due to internal heat accumulation in the magnetorheological clutch during slip operation, the temperature distribution characteristics of a multipole magnetorheological clutch with excitation coils and permanent magnets superimposed were studied by combining simulation and experiment. Firstly, the heat source of multipole magnetorheological clutch was analyzed, and its temperature field mathematical model was established. Then, the finite element simulation method was used to simulate and analyze the temperature field of multipole magnetorheological clutch under the conditions of natural heat dissipation and forced air-cooling heat dissipation. Finally, the multipole magnetorheological clutch experimental platform was built to carry out the temperature characteristic test experiment. The results showed that the maximum allowable slip power was 160?170 W when the multipole magnetorheological clutch operated continuously under the condition of natural heat dissipation; under the condition of forced air-cooling heat dissipation, the maximum allowable slip power was 730?830 W; if the instantaneous slip power was 3 000 W, the allowable slip time was 280 s without failure of magnetorheological fluid. Regardless of the transient or steady state conditions, the lowest temperature of the multipole magnetorheological clutch occurred at the shaft end of the power input disc far away from the outer housing, and the highest temperature occurred at the second magnetorheological fluid working gap. When the way of forced air-cooling heat dissipation was adopted, the temperature rise speed of the multipole magnetorheological clutch decreased, so as to prolong its slip operation time. The research results provide a theoretical reference for the study of temperature distribution characteristics of magnetorheological devices.

Key words: magnetorheological clutch temperature field simulation analysis experimental verification

收稿日期: 2022-01-05 出版日期: 2022-09-05

CLC:

TH 132

基金资助: 国家自然科学基金资助项目(51805444);西华大学青年学者后备人才支持计划资助项目(DC1900007176);西华大学人才引进项目(Z201017)

通讯作者: 吴杰 E-mail: xh_tsy@163.com;jiewu09323@mail.xhu.edu.cn

作者简介: 唐绍禹（1998—），男，湖南永州人，硕士生，从事磁流变装置温度特性研究，E-mail：xh_tsy@163.com，https：//orcid.org/0000-0003-3514-6635

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	唐绍禹
	吴杰
	张辉
	邓兵兵
	黄禹铭
	黄浩

引用本文:

唐绍禹,吴杰,张辉,邓兵兵,黄禹铭,黄浩. 多极式磁流变离合器温度场仿真与实验研究[J]. 工程设计学报, 2022, 29(4): 484-492.

Shao-yu TANG,Jie WU,Hui ZHANG,Bing-bing DENG,Yu-ming HUANG,Hao HUANG. Simulation and experimental research on temperature field of multipole magnetorheological clutch[J]. Chinese Journal of Engineering Design, 2022, 29(4): 484-492.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.062 或 https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I4/484

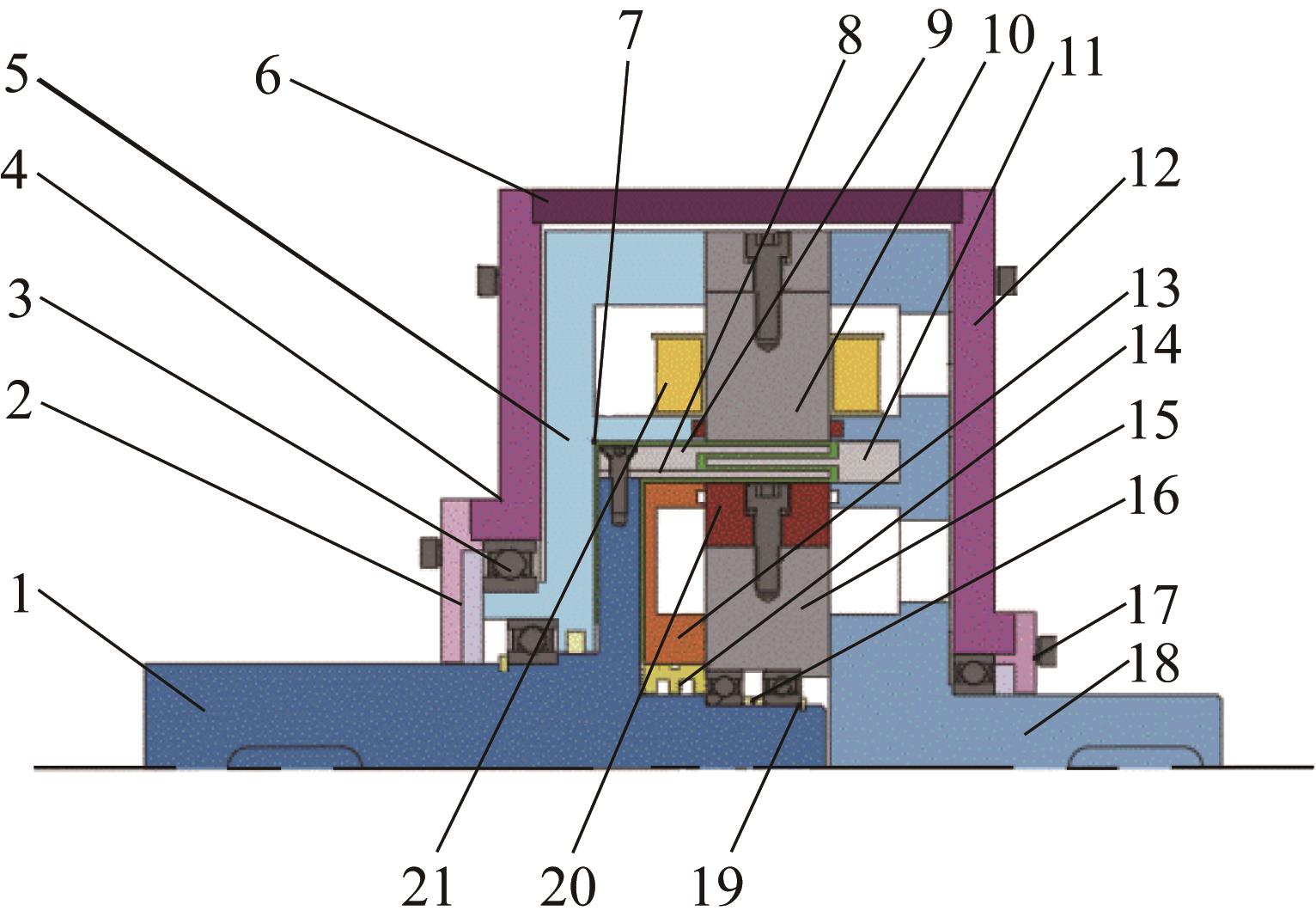

图1 多极式磁流变离合器结构示意1—动力输入盘；2—轴承盖a；3—深沟球轴承；4—外壳体a；5—侧围板；6—外壳体b；7—磁流变液工作间隙；8—圆柱壳b；9—圆柱壳a；10—外定子；11—圆柱壳c；12—外壳体c；13—下端挡油壳；14—密封圈挡环；15—内定子；16—轴承隔断；17—轴承盖b；18—动力输出盘；19—轴用弹性挡圈；20—永磁体；21—励磁线圈组。

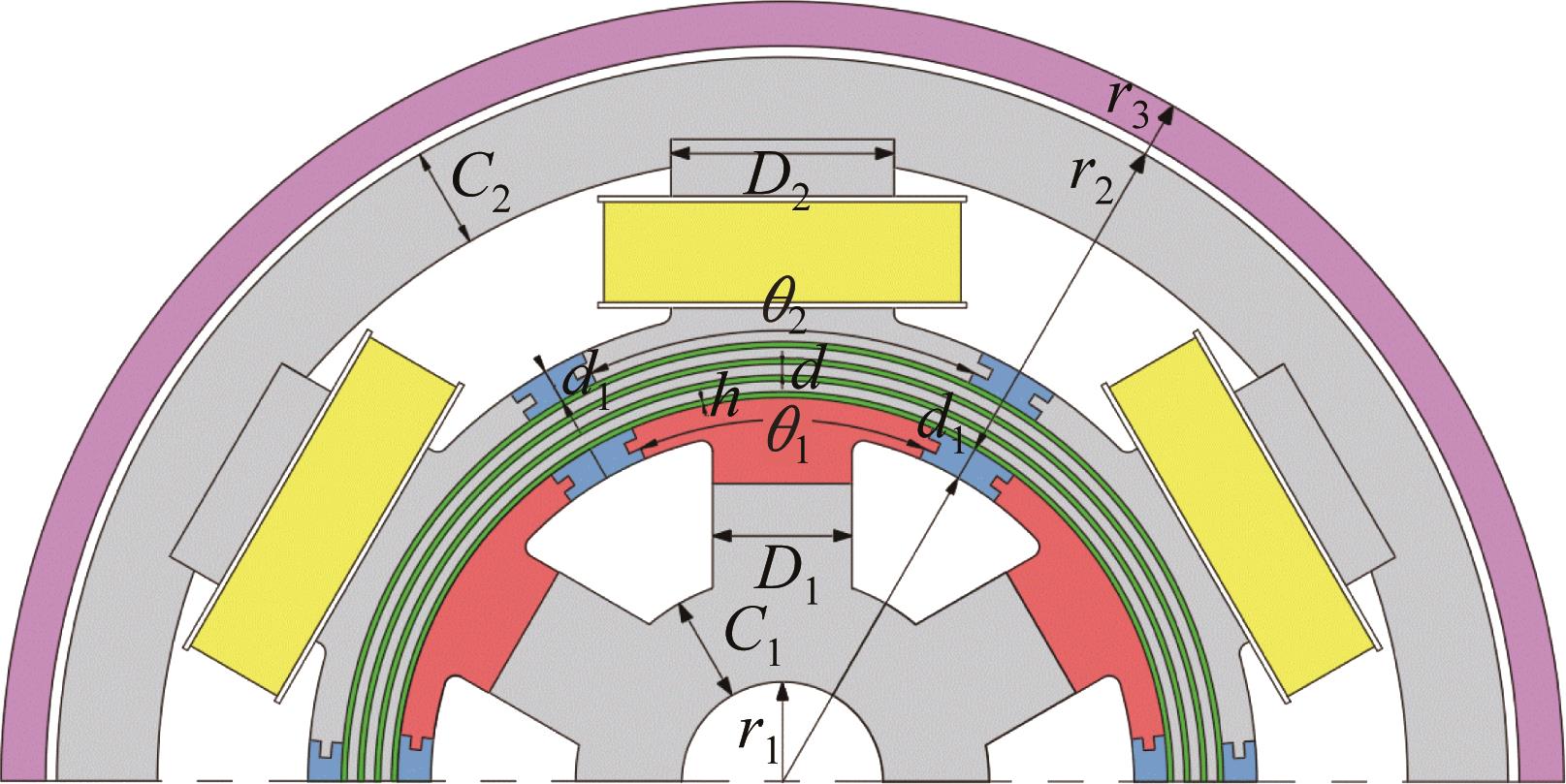

图2 多极式磁流变离合器尺寸参数

尺寸参数	数值
内定子宽度D₁/mm	25
外定子宽度D₂/mm	40
永磁体角度θ₁/( $°$ )	46
外定子角度θ₂/( $°$ )	50
动力输入盘内径r₁/mm	23.5
侧围板外径r₂/mm	130
磁流变液轴向长度z/mm	30
内定子厚度C₁/mm	13.5
外定子厚度C₂/mm	18
圆柱壳厚度d/mm	2
磁流变液工作间隙宽度h/mm	1
隔环厚度d₁/mm	6

表1 多极式磁流变离合器尺寸参数取值

部件	材料	密度ρ/(kg/m³)	热导率 $k$ /(W/(m²·℃))	比热容c/(J/(kg·℃))
动力输入盘	不锈钢	7 800	14	460
圆柱壳	20钢	7 800	48	460
工作间隙	磁流变液	3 550	1	1 006
动力输出盘	不锈钢	7 800	14	460
外壳体	不锈钢	7 800	14	460
定子	20钢	7 800	48	460
励磁线圈	纯铜	8 900	384	394
永磁体	钕铁硼	7 800	8.9	386

表2 多极式磁流变离合器所用材料的物理属性

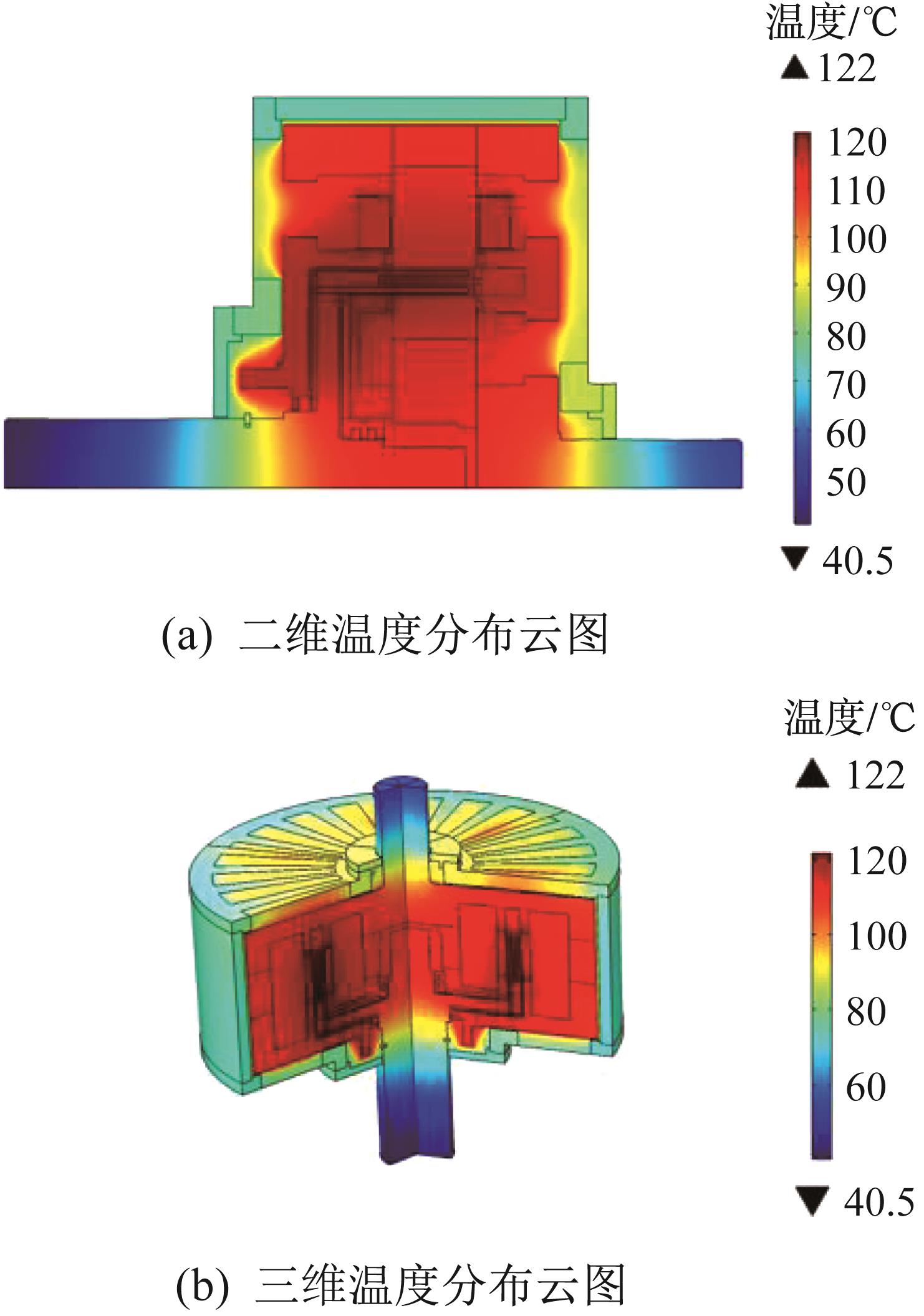

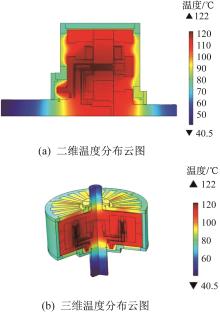

图3 自然散热条件下多极式磁流变离合器的稳态温度场

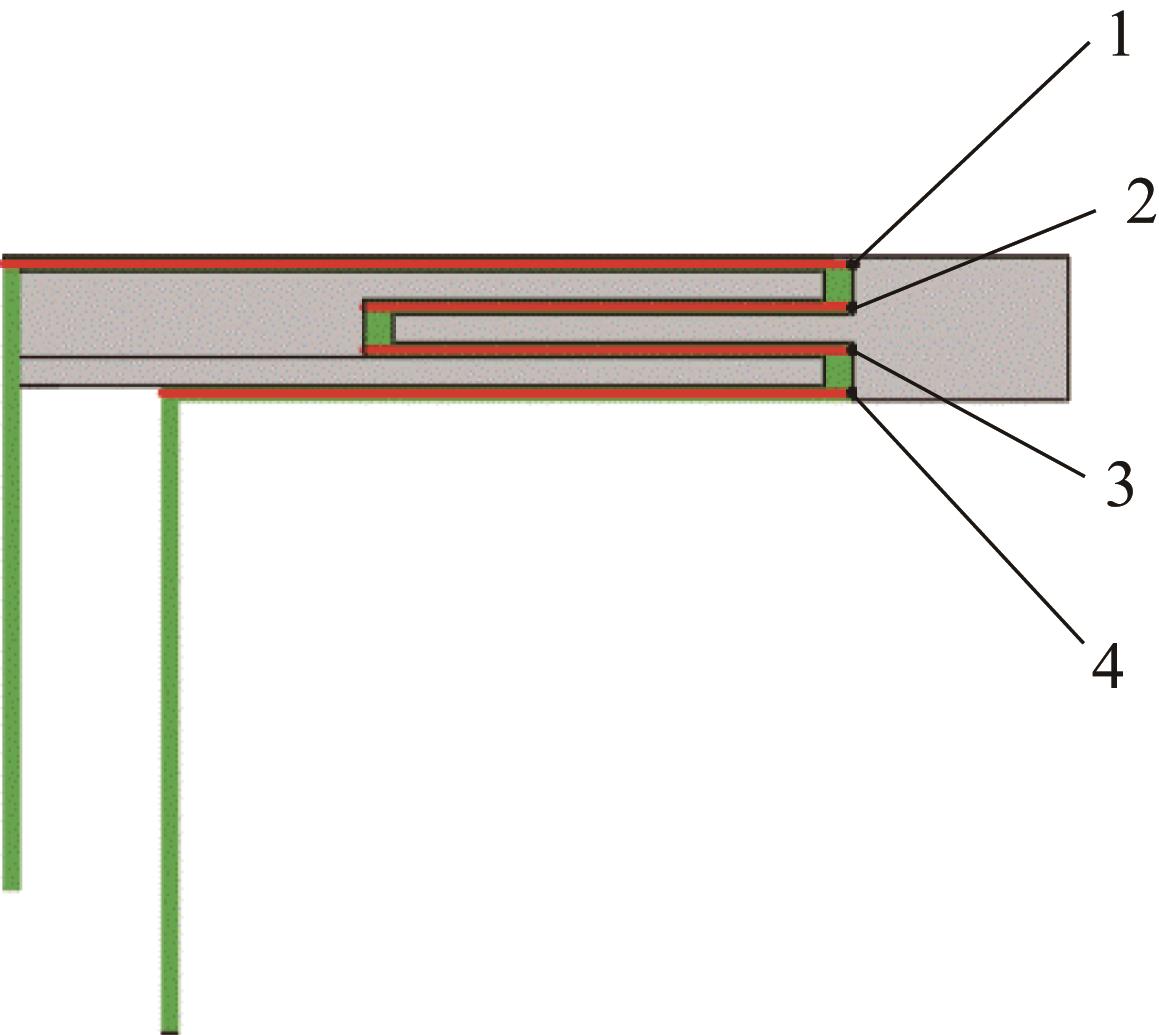

图4 磁流变液工作间隙二维平面示意

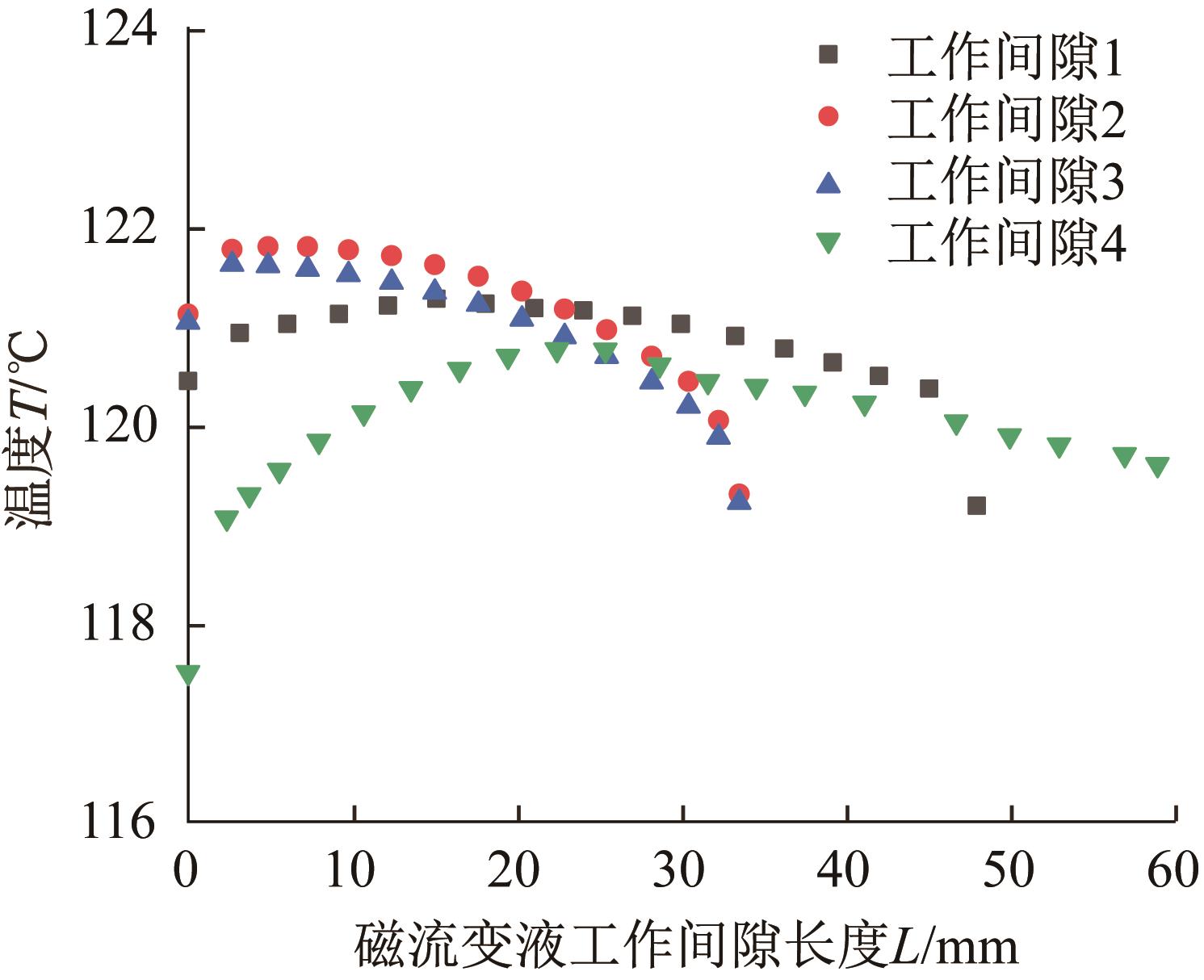

图5 不同工作间隙处磁流变液的稳态温度分布情况

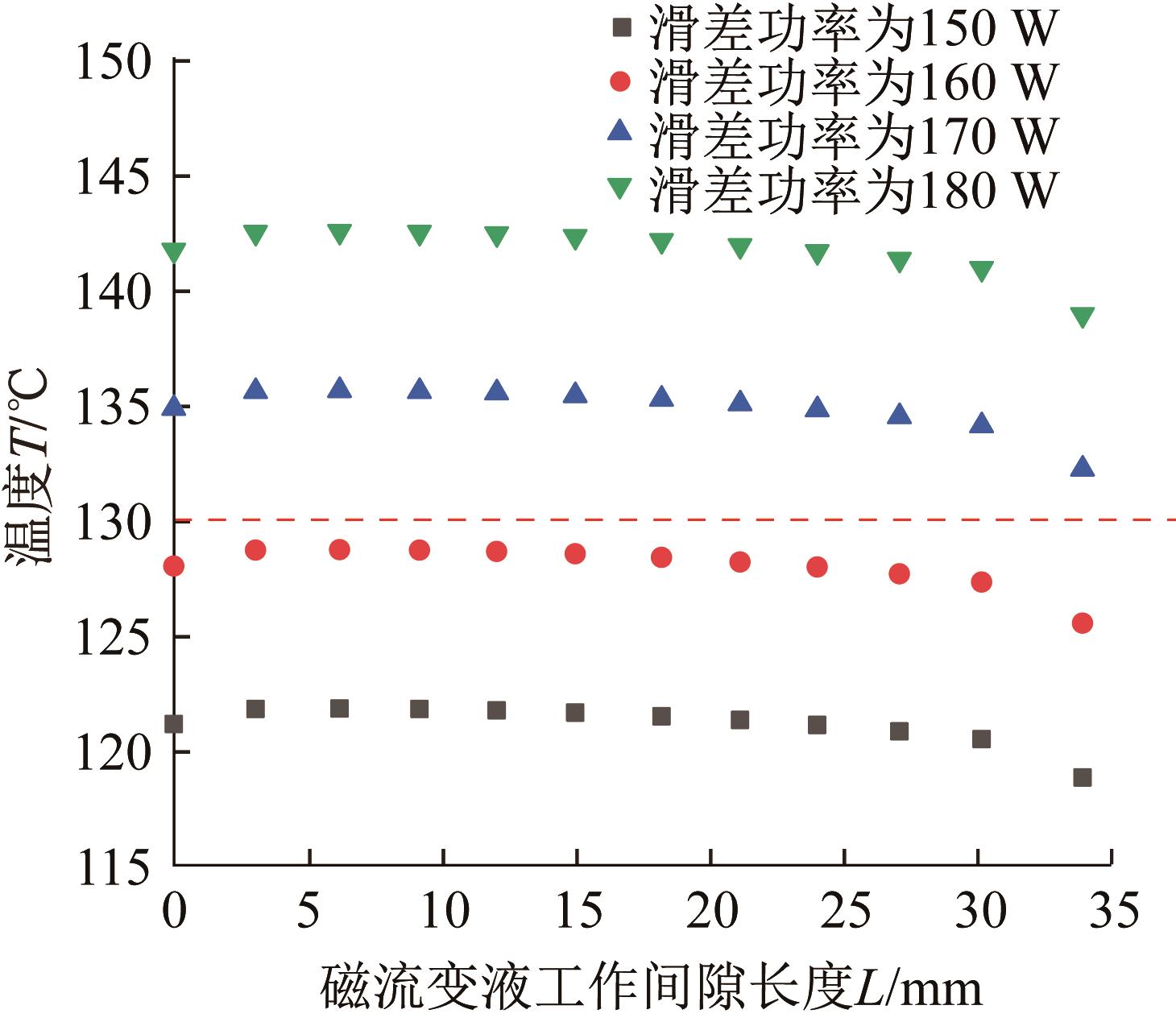

图6 不同滑差功率下磁流变液的稳态温度分布情况

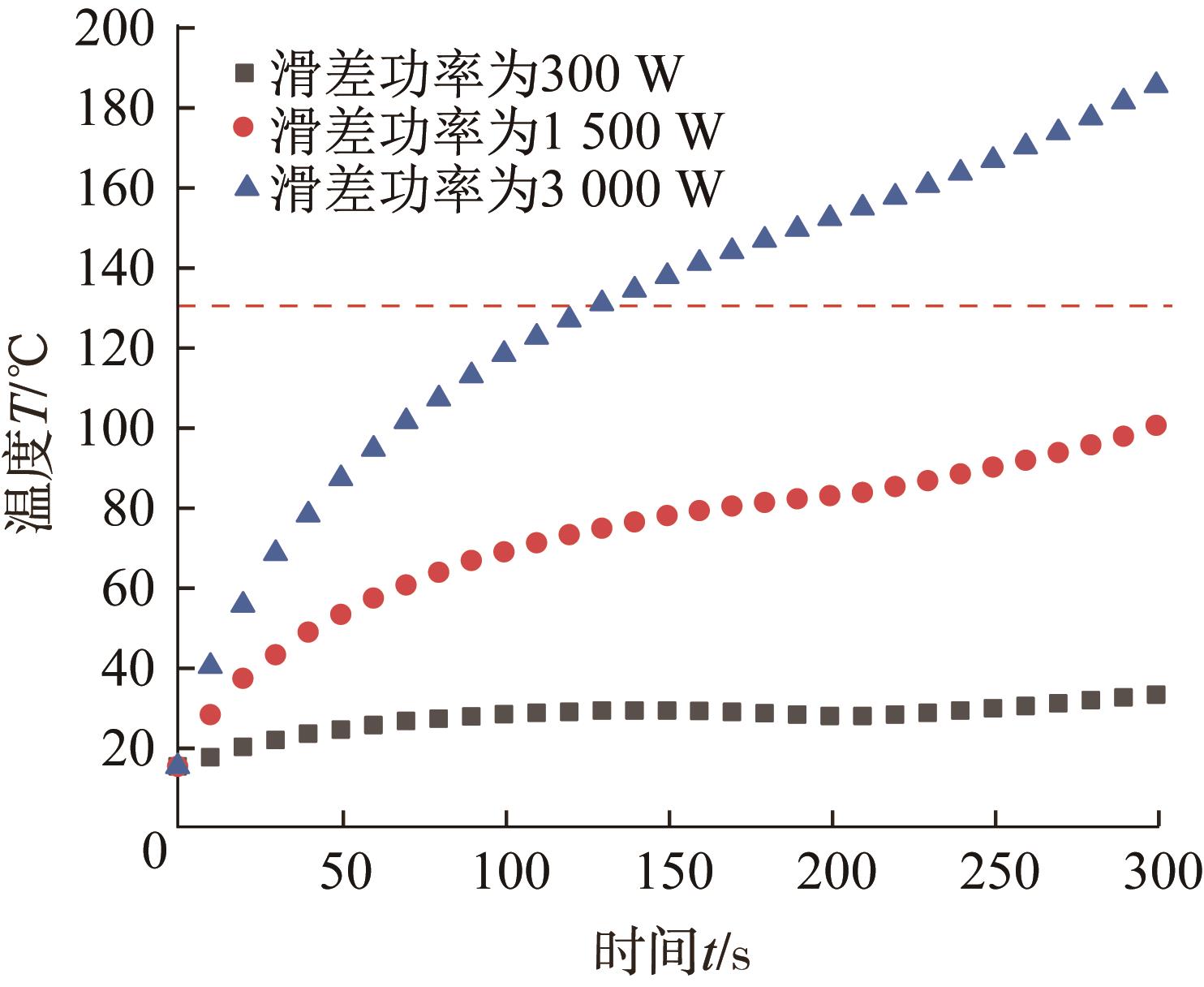

图7 不同滑差功率下磁流变液瞬态温度分布情况

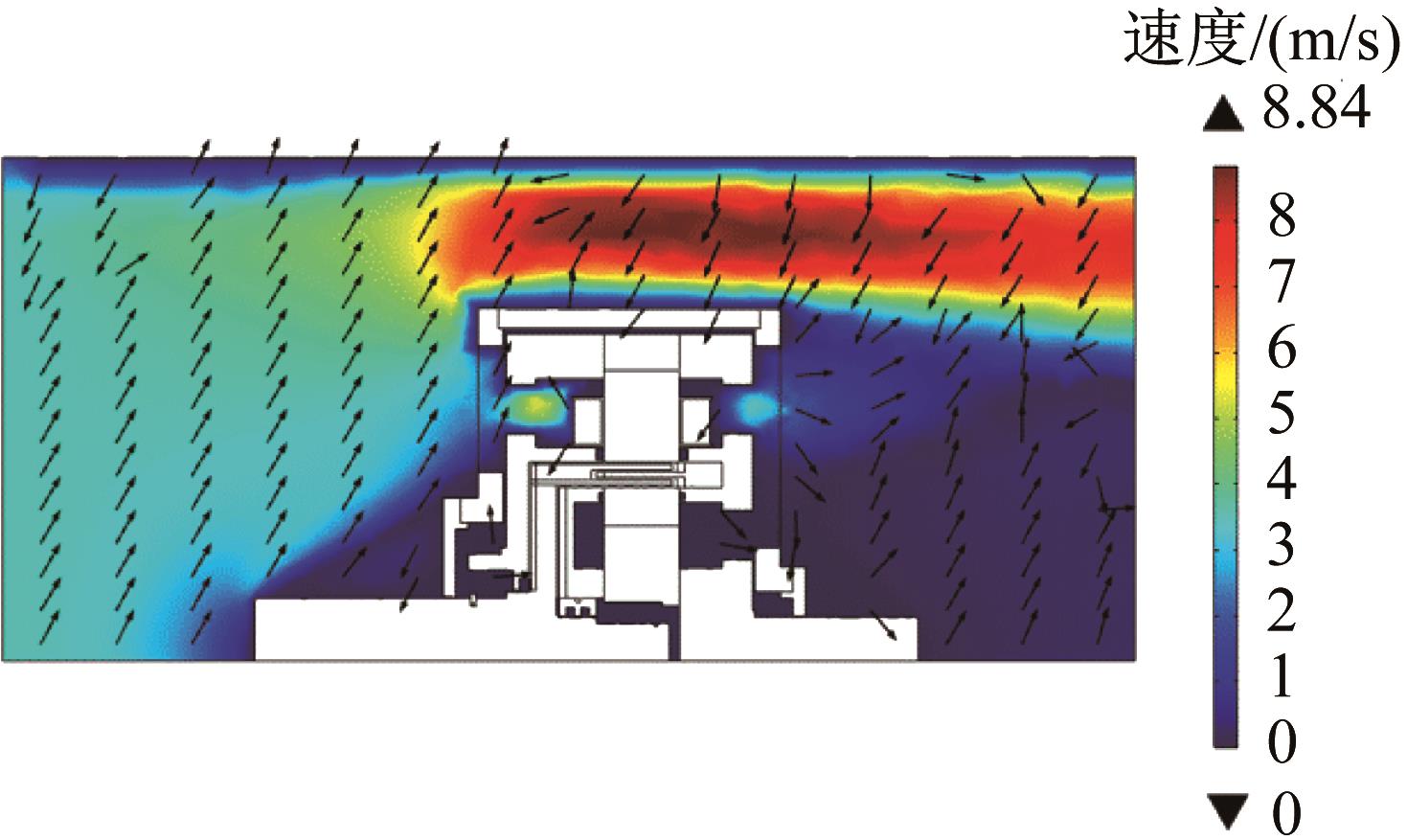

图8 多极式磁流变离合器冷却风速度分布云图

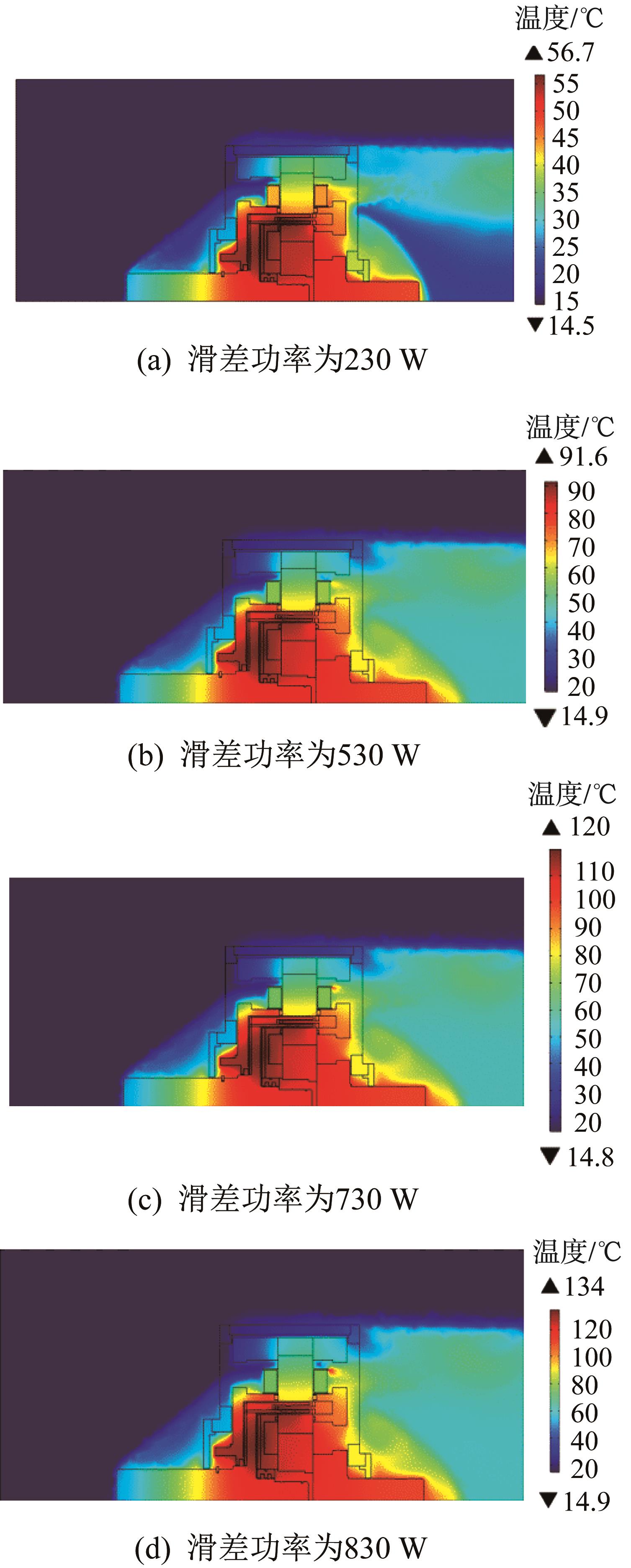

图9 强制风冷散热条件下多极式磁流变离合器的稳态温度场

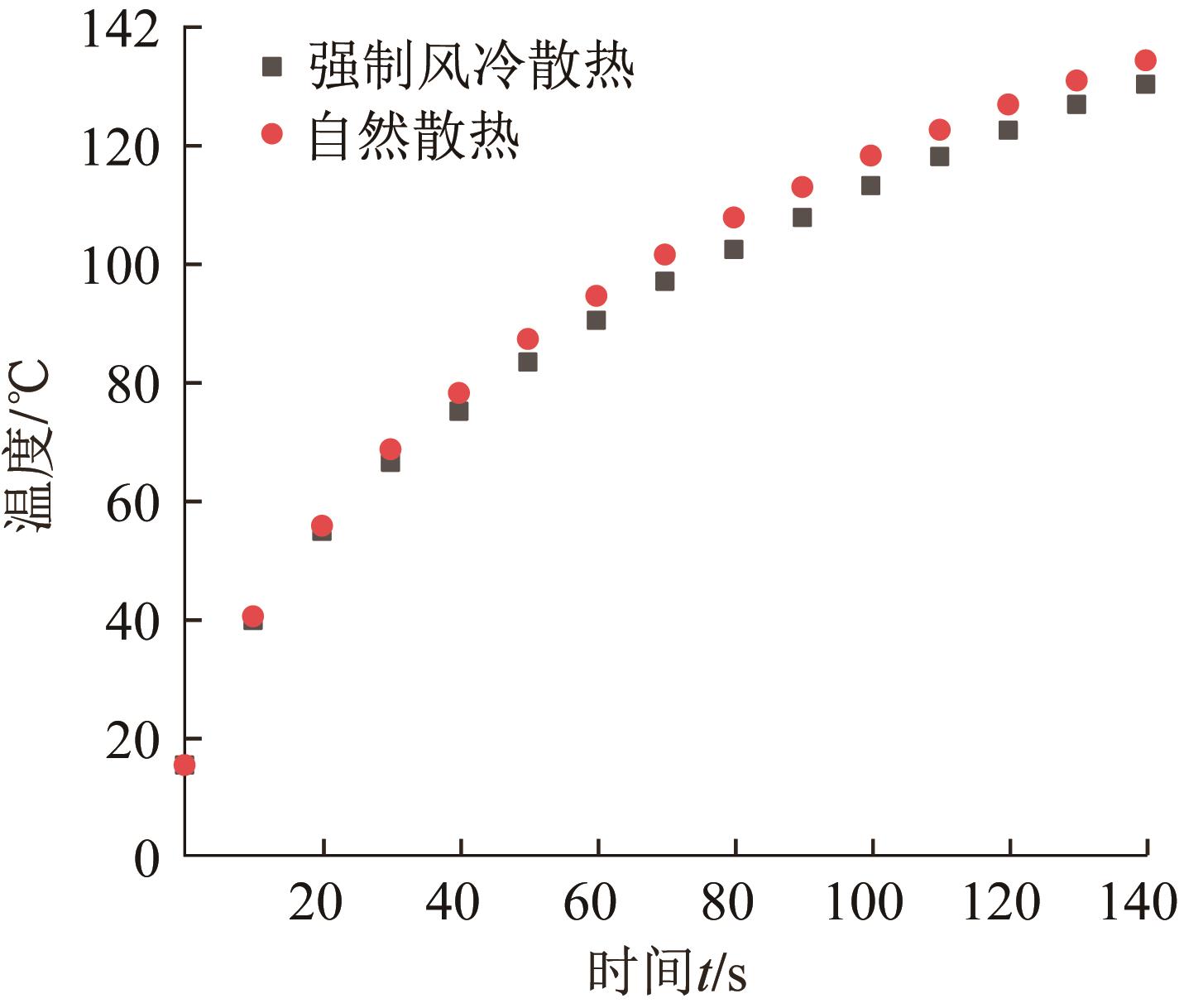

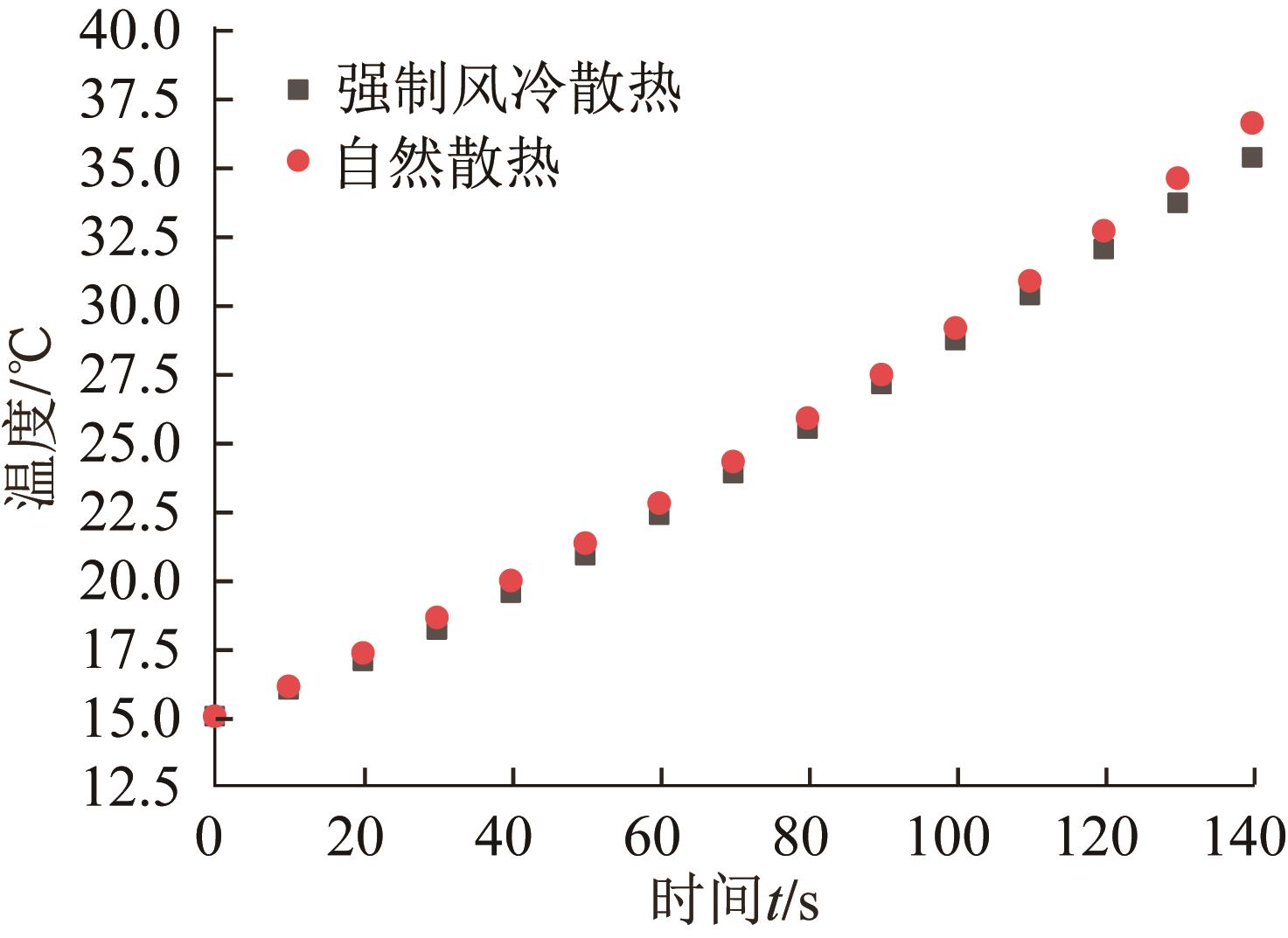

图10 不同散热方式下励磁线圈最高瞬态温度对比

图11 不同散热方式下磁流变液最高瞬态温度对比

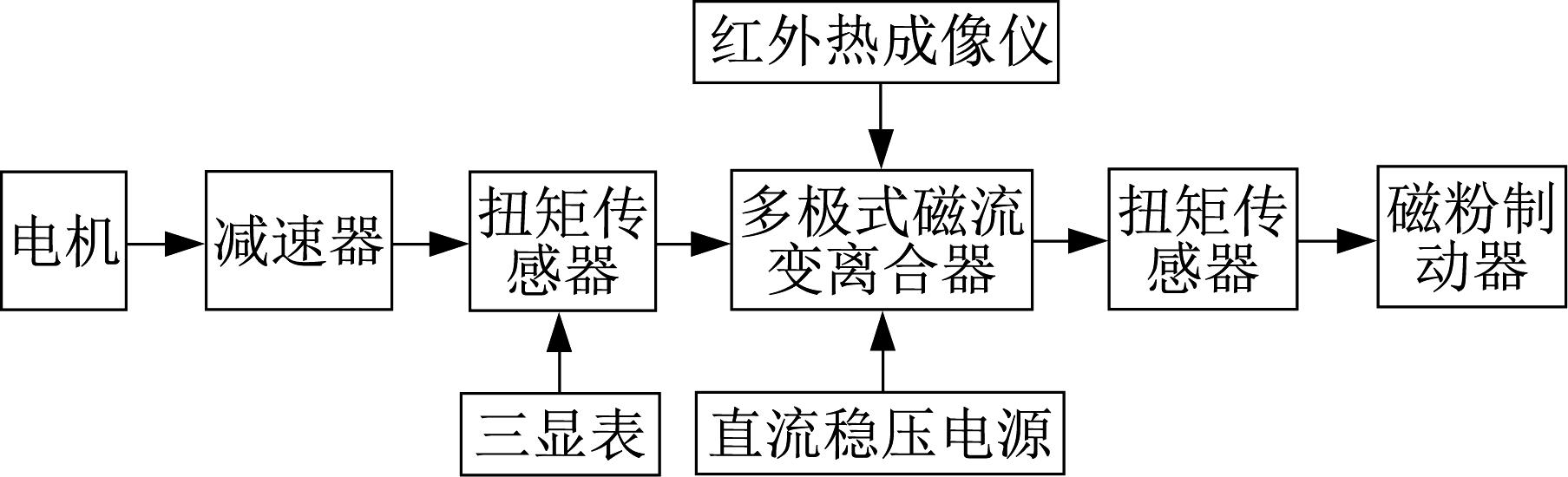

图12 多极式磁流变离合器温度测试实验平台主要设备

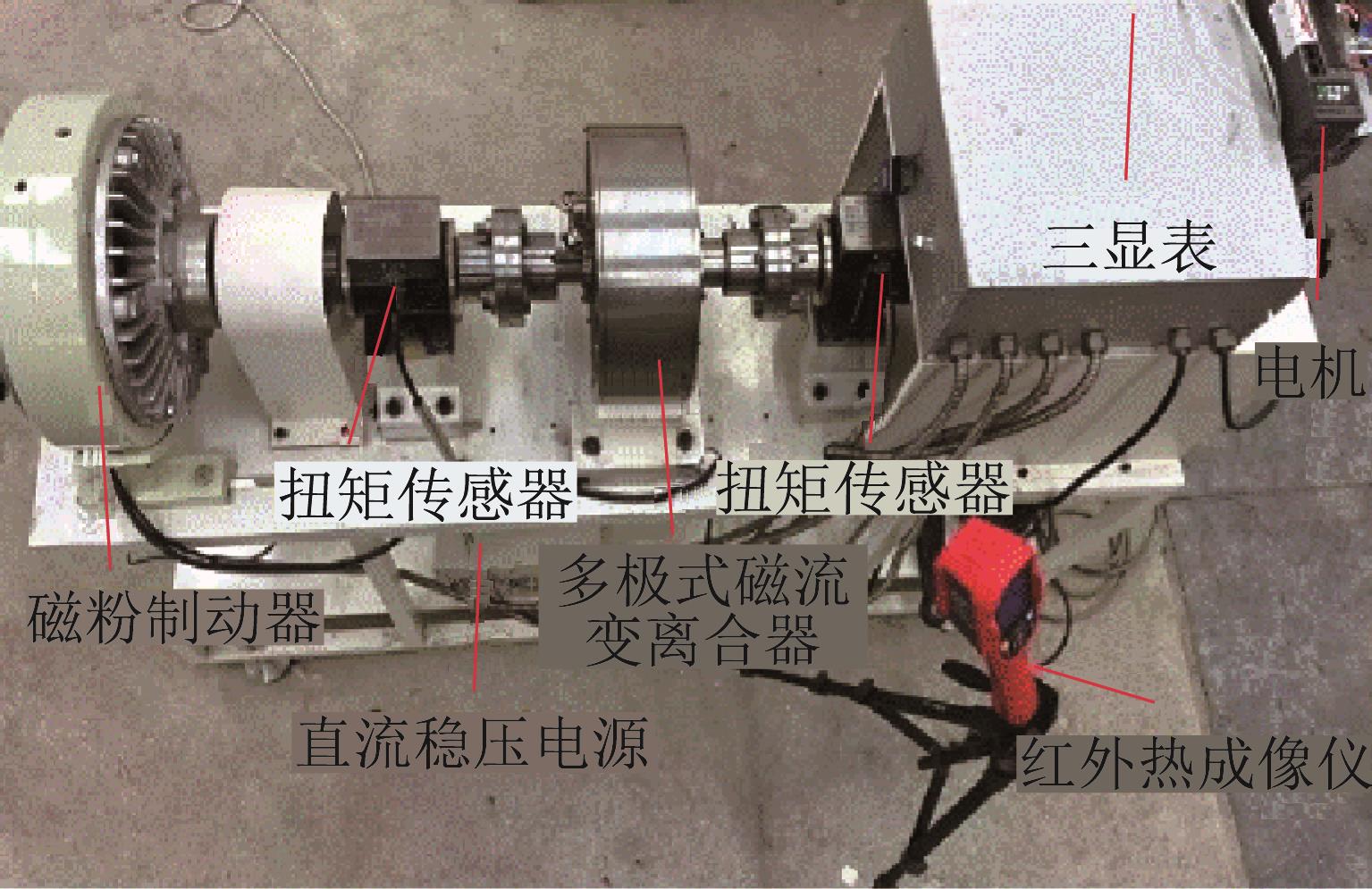

图13 多极式磁流变离合器温度测试实验平台实物

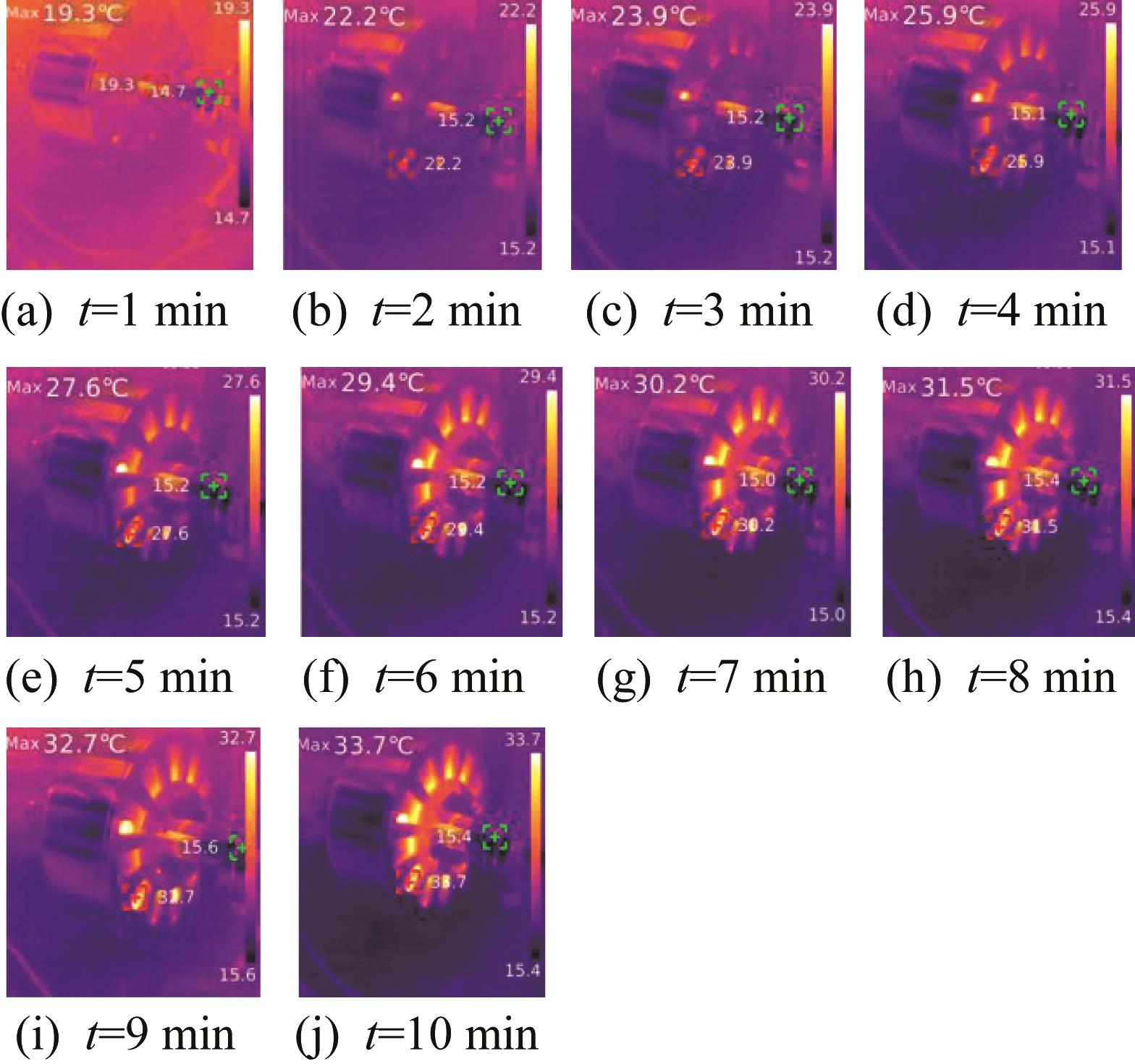

图14 自然散热条件下多极式磁流变离合器的瞬态温度

图15 自然散热条件下励磁线圈最高瞬态温度对比

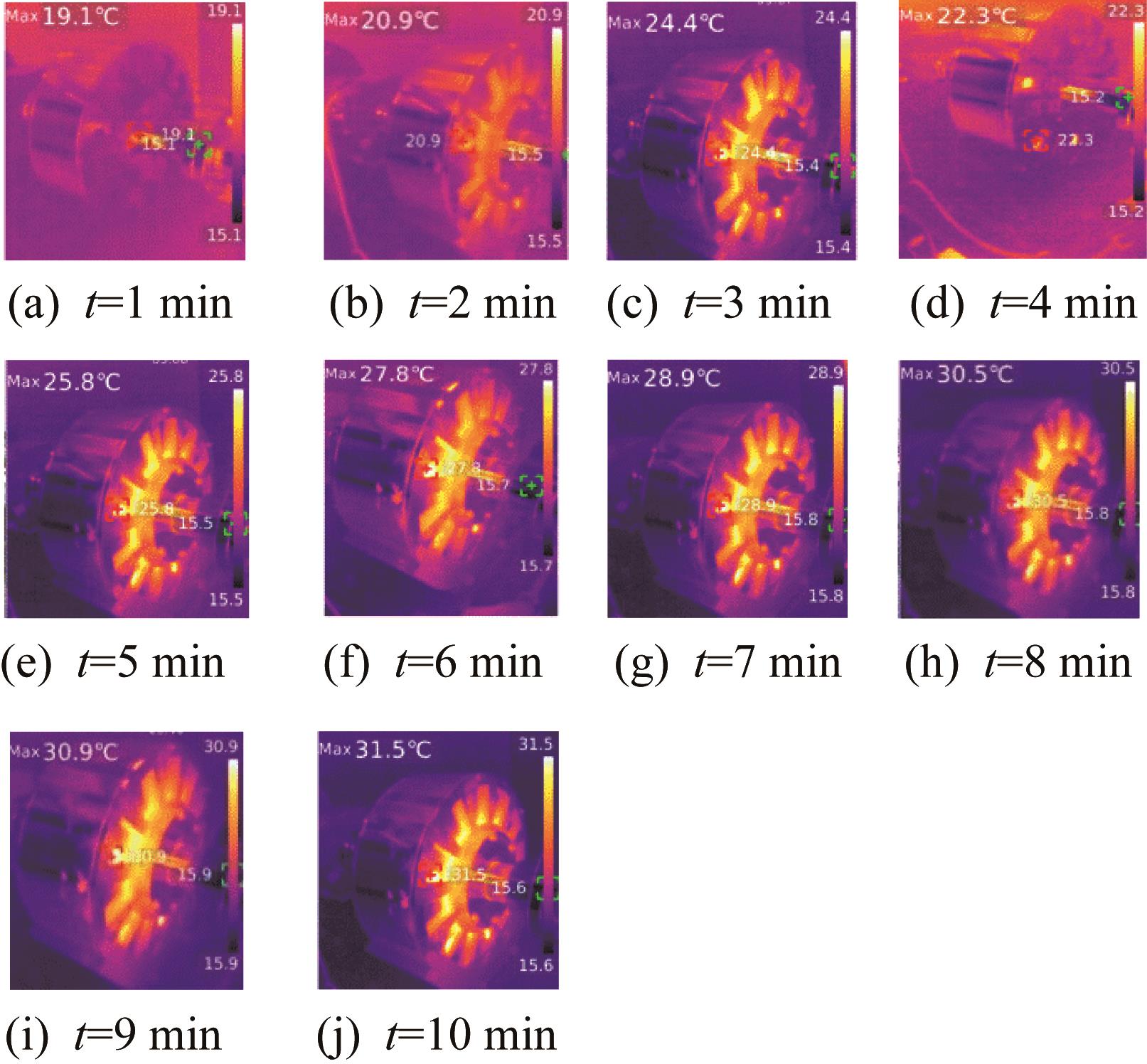

图16 强制风冷散热条件下多极式磁流变离合器的瞬态温度

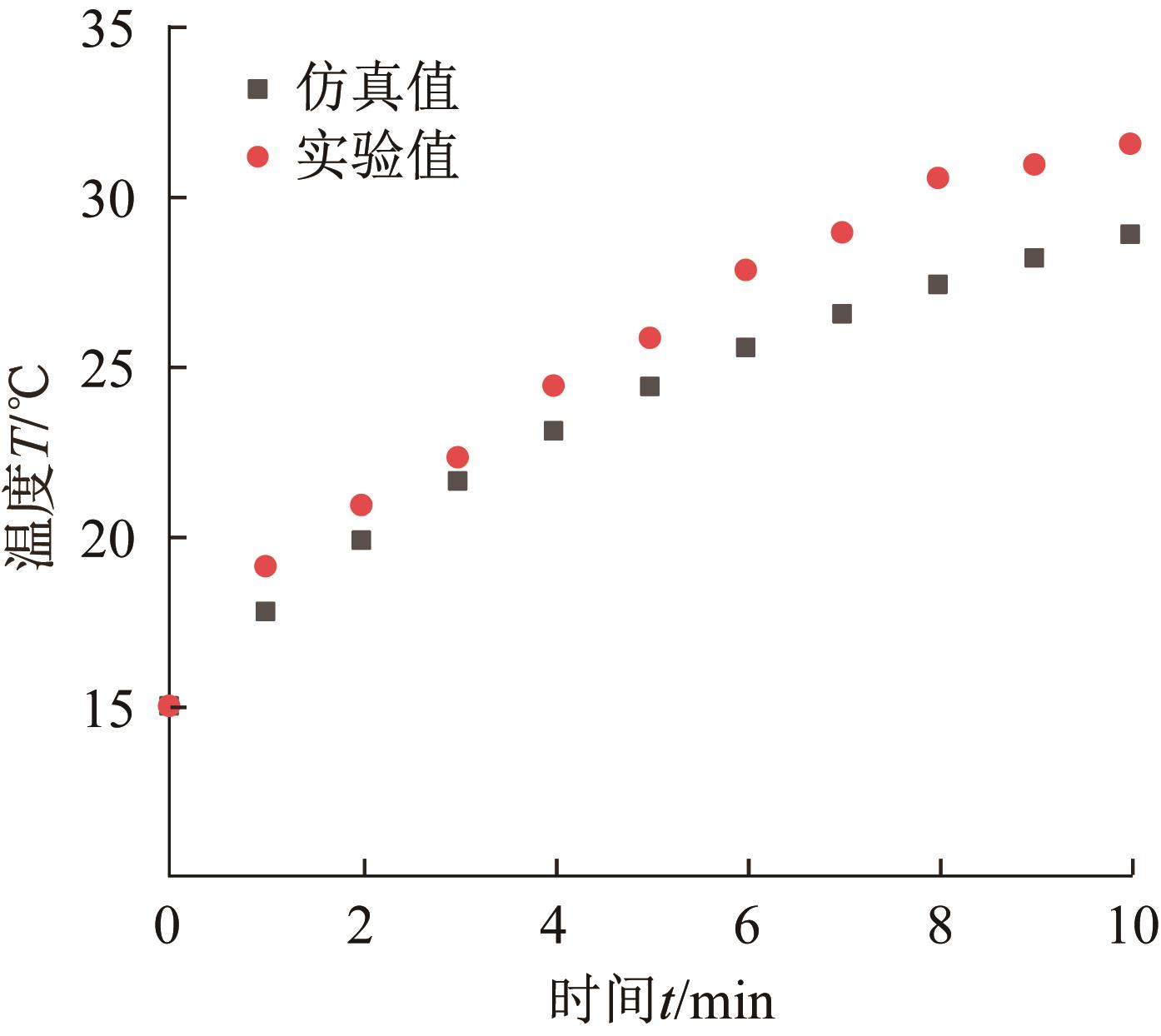

图17 强制风冷散热条件下励磁线圈最高瞬态温度对比

1	CHEN X， ZHU X， XU Z， et al. The research of the conductive mechanism and properties of magnetorheological fluids［J］. Physica B： Condensed Matter， 2013， 418： 32-35. doi：10.1016/j.physb.2013.02.042 doi: 10.1016/j.physb.2013.02.042
2	姚黎明，王竹轩，顾玲，等.磁流变液及其工程应用［J］.液压与气动，2009（7）：64-66. YAO Li-ming， WANG Zhu-xuan， GU Ling， et al. Magnetorheological fluid and its engineering application［J］. Chinese Hydraulics & Pneumatics， 2009（7）： 64-66.
3	李凯权，代俊，常辉，等.磁流变材料的应用综述［J］.探测与控制学报，2019，41（1）：6-14. LI Kai-quan， DAI Jun， CHANG Hui， et al. Review of magnetorheological materials application［J］. Journal of Detection & Control， 2019， 41（1）： 6-14.
4	张莉洁，朱德荣，舒云星，等.磁流变离合器结构设计与分析［J］.机械设计与制造，2018（11）：88-91. doi：10.3969/j.issn.1001-3997.2018.11.024 ZHANG Li-jie， ZHU De-rong， SHU Yun-xing， et al. Structure design and analysis of magneto-rheological fluid clutch［J］. Machinery Design & Manufacture， 2018（11）： 88-91. doi: 10.3969/j.issn.1001-3997.2018.11.024
5	MCKEE M， GORDANINEJAD F， WANG X. Effects of temperature on performance of compressible magnetorheo-logical fluid suspension systems［J］. Journal of Intelligent Material Systems and Structures， 2018， 29（1）： 41-51. doi：10.1177/1045389x17705203 doi: 10.1177/1045389x17705203
6	WANG D， ZI B， ZENG Y， et al. An investigation of thermal characteristics of a liquid-cooled magnetorheological fluid-based clutch［J］. Smart Materials and Structures， 2015， 24（5）： 055020. doi：10.1088/0964-1726/24/5/055020 doi: 10.1088/0964-1726/24/5/055020
7	GORDANINEJAD F， BREESE D G. Heating of magnetorheological fluid dampers［J］. Journal of Intelligent Material Systems and Structures， 1999， 10（8）： 634-645. doi：10.1106/55d1-xaxp-yfh6-b2fb doi: 10.1106/55d1-xaxp-yfh6-b2fb
8	PATIL S R， POWAR K P， SAWANT S M. Thermal anslysis of magnctorheo logical brake for automotive appilcation［J］. Applied Thermal Engineering， 2016， 98： 238-245. doi：10.1016/j.applthermaleng.2015.11.128 doi: 10.1016/j.applthermaleng.2015.11.128
9	陈松，李峰，黄金，等.温度对磁流变液材料及传力性能的影响［J］.材料导报，2015，29（8）：151-155. doi：10.11896/j.issn.1005-023X.2015.16.033 CHEN Song， LI Feng， HUANG Jin， et al. Influence of temperature on magnetorheological fluid and transmission performance［J］. Materials Review， 2015， 29（8）： 151-155. doi: 10.11896/j.issn.1005-023X.2015.16.033
10	田祖织.磁流变液及其传动技术研究［D］.徐州：中国矿业大学，2012：80-105. TIAN Zu-zhi. Research on magnetorheological fluids and transmission technology［D］. Xuzhou： China University of Mining and Technology， 2012： 80-105.
11	王道明.大功率磁流变传动技术及温度效应研究［D］.徐州：中国矿业大学，2014：95-100. WANG Dao-ming. Research on high-power magnetorheological transmission technology and temperature effect［D］. Xuzhou： China University of Mining and Technology， 2014： 95-100.
12	黄仕彪.磁流变液发热机理综述及其影响因素［J］.现代机械，2021（2）：89-92. doi：10.13667/j.cnki.52-1046/th.2021.02.020 HUANG Shi-biao. Review on heating mechanism of magneto rheological fluid and its influencing factors［J］. Modern Machinery， 2021（2）： 89-92. doi: 10.13667/j.cnki.52-1046/th.2021.02.020
13	丁舜年.大型电机的发热与冷却［M］.北京：科学出版社，1992：24-31. DING Shun-nian. Heating and cooling of large motors［M］. Beijing： Science Press， 1992： 24-31.
14	郑祥盘，陈凯峰，陈淑梅.曳引电梯磁流变制动装置的温度特性研究［J］.中国机械工程，2016，27（16）：2141-2147，2154. doi：10.3969/j.issn.1004-132X.2016.16.003 ZHENG Xiang-pan， CHEN Kai-feng， CHEN Shu-mei. Investigation on temperature properties of elevator magnetorheological brake［J］. China Mechanical Engineering， 2016， 27（16）： 2141-2147， 2154. doi: 10.3969/j.issn.1004-132X.2016.16.003
