电主轴冷却系统设计与仿真优化

doi:10.3785/j.issn.1006-754X.2023.00.008

工程设计学报

2023, Vol. 30

Issue (1): 39-47 DOI: 10.3785/j.issn.1006-754X.2023.00.008

优化设计

电主轴冷却系统设计与仿真优化

李毅¹(

),陈国华^1,²(

),夏铭¹,李波^1,²

^1.湖北文理学院机械工程学院，湖北襄阳 441053
^2.襄阳华中科技大学先进制造工程研究院，湖北襄阳 441000

Design and simulation optimization of motorized spindle cooling system

Yi LI¹(

),Guo-hua CHEN^1,²(

),Ming XIA¹,Bo LI^1,²

^1.College of Mechanical Engineering, Hubei University of Arts and Science, Xiangyang 441053, China
^2.XY-HUST Advanced Manufacturing Engineering Research Institute, Xiangyang 441000, China

全文: PDF(3401 KB) HTML

摘要：

为解决电主轴因内部温度场复杂而造成冷却效果差的问题，设计了一种用于电主轴冷却的水冷机系统。根据电主轴热特性分析结果，提出了水冷机冷却方案，计算了相关的传热参数，并建立了电主轴温度?流速控制模型。然后，利用ANSYS Fluent软件对电主轴进行了流体冷却有限元仿真，并通过电主轴冷却实验对仿真结果进行了验证。通过对比仿真结果和实验结果可知，冷却后电主轴电机定子最高温度约下降了60%，转轴的形变量约降低了70%。结果表明：利用水冷机系统对电主轴进行冷却具有良好的冷却效果，这可为高精密机床主动热控制技术的研究提供一定的借鉴和参考。

关键词： 电主轴; 温度场; 水冷机系统; 有限元仿真

Abstract:

In order to solve the problem of poor cooling effect caused by complex internal temperature field of motorized spindle, a water cooler system for motorized spindle cooling was designed. According to the analysis results of the thermal characteristics of motorized spindle, a water cooler cooling scheme was proposed, the relevant heat transfer parameters were calculated, and the temperature?velocity control model for the motorized spindle was established. Then, the finite element simulation of fluid cooling for motorized spindle was carried out by ANSYS Fluent software, and the simulation results were verified by the motorized spindle cooling experiment. By comparing the simulation results and experimental results, it could be seen that the maximum temperature of the motorized spindle motor stator decreased by 60% and the deformation of the shaft decreased by 70% after cooling. The results show that the water cooler system has a good cooling effect on the motorized spindle, which can provide a certain reference for the research of active thermal control technology of high-precision machine tools.

Key words: motorized spindle temperature field water cooler system finite element simulation

收稿日期: 2022-05-30 出版日期: 2023-03-06

CLC:

TH 133.2

基金资助: 湖北省科技重大专项资助项目(2021AAA003);湖北省自然科学基金创新发展联合基金资助项目(2022CFD081);支持企业技术创新发展专项(2021BAB011);2021年襄阳市重点科技计划项目(襄科计[2021]10号)

通讯作者: 陈国华 E-mail: trfmeliyi@163.com;59782071@163.com

作者简介: 李毅（1996—），男，江西南昌人，硕士生，从事数控机床热误差检测与补偿技术研究，E-mail: trfmeliyi@163.com，https://orcid.org/0000-0003-0949-5233

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	李毅
	陈国华
	夏铭
	李波

引用本文:

李毅,陈国华,夏铭,李波. 电主轴冷却系统设计与仿真优化[J]. 工程设计学报, 2023, 30(1): 39-47.

Yi LI,Guo-hua CHEN,Ming XIA,Bo LI. Design and simulation optimization of motorized spindle cooling system[J]. Chinese Journal of Engineering Design, 2023, 30(1): 39-47.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.008 或 https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I1/39

图1 电主轴剖面图

图2 电主轴热量分布与传递示意

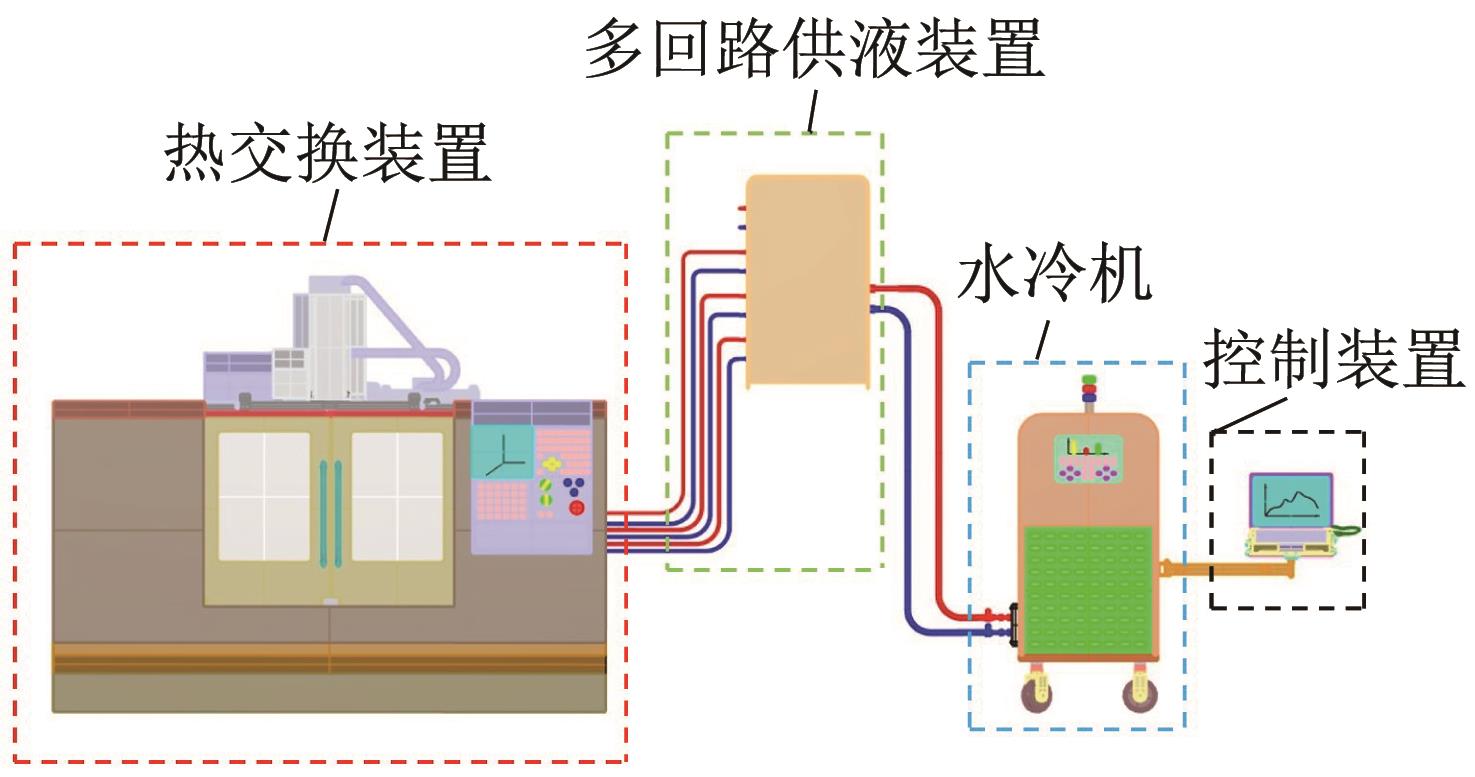

图3 水冷机系统整体结构

图4 多回路供液装置原理

图5 电主轴冷却流道设计方案

表1 电主轴冷却流道的几何尺寸 (mm)

表2 AMS-120型高速电主轴主要技术参数

表3 电主轴仿真模型材料参数

表4 电主轴内部换热系数

图6 电主轴温度监测点分布

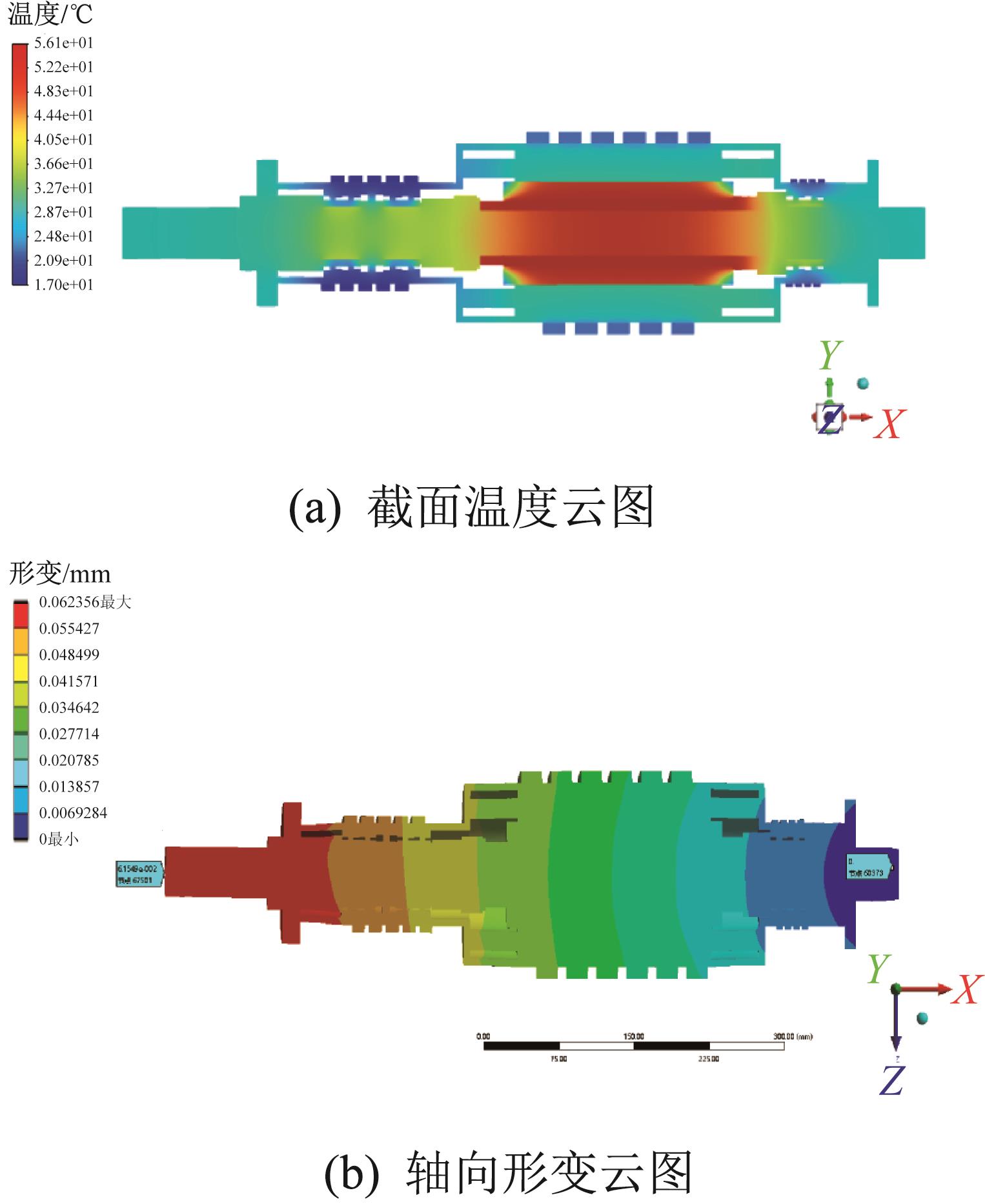

图7 冷却前电主轴的温度云图和形变云图

图8 冷却后电主轴的温度云图和形变云图（制冷参数优化前）

图9 冷却后电主轴的温度云图和形变云图（制冷参数优化后）

图10 冷却后电主轴主要结构的温度云图

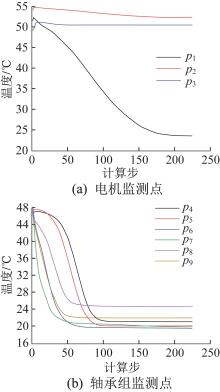

图11 电主轴关键结构监测点温度变化

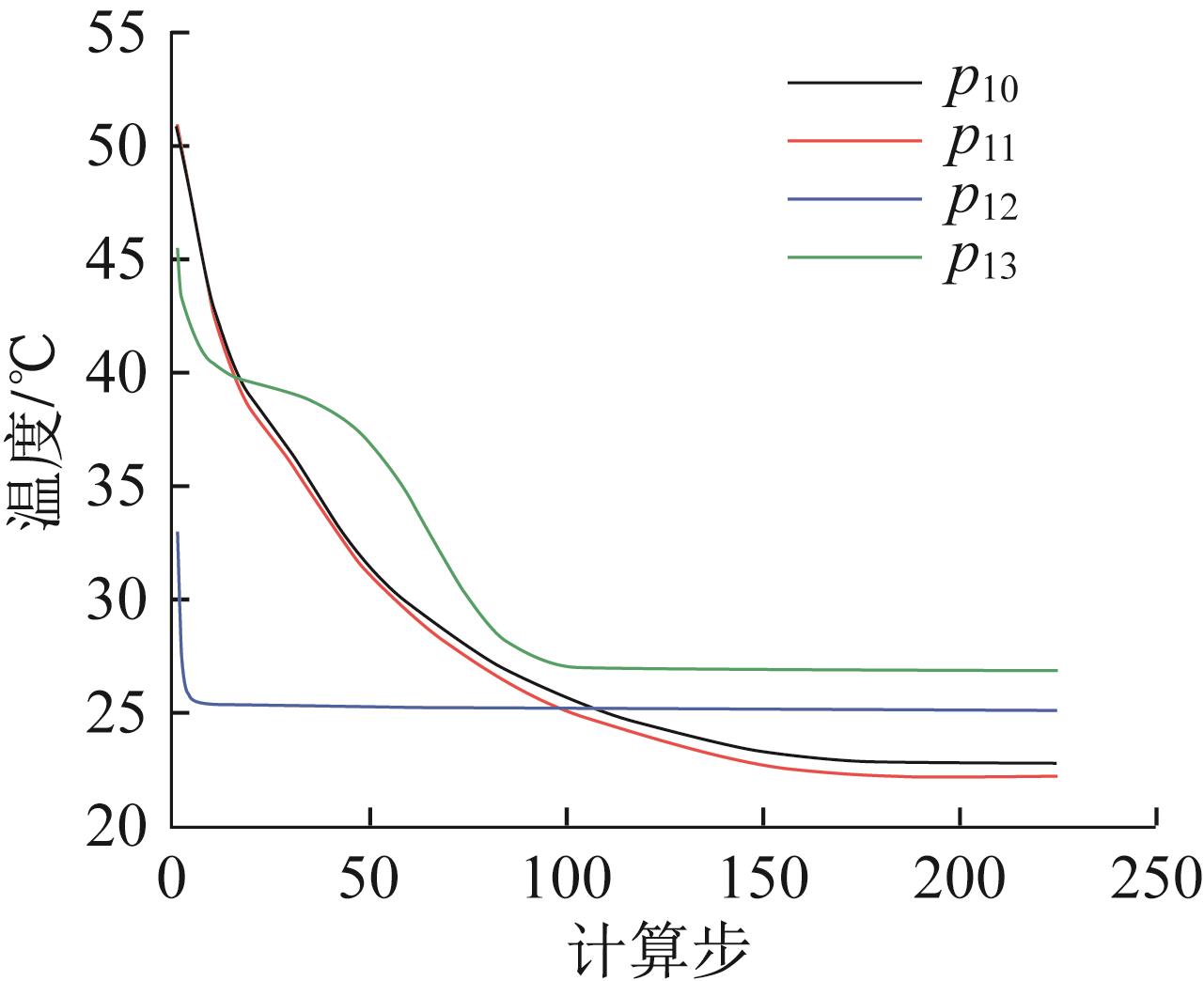

图12 电主轴关键部位监测点温度变化

图13 电主轴冷却实验现场

图14 电主轴温度变化实验结果

图15 电主轴转轴伸长量实验结果

表5 电主轴温度仿真结果与实验结果对比 (℃)

表6 电主轴转轴伸长量仿真结果与实验结果对比 (mm)

1	GRAMA S N， MATHUR A， BADHE A N. A model-based cooling strategy for motorized spindle to reduce thermal errors［J］. International Journal of Machine Tools and Manufacture， 2018， 132： 3-16.
2	XIANG S T， YAO X D， DU Z C， et al. Dynamic linearization modeling approach for spindle thermal errors of machine tools［J］. Mechatronics， 2018， 53： 215-228.
3	YAN Z， TAO T， HOU R， et al. A new modeling method for thermal errors of motorized spindle based on the variation characteristics of spindle temperature field［J］. The International Journal of Advanced Manufacturing Technology， 2020， 110（3/4）： 989-1000.
4	ZHANG L X， GONG W J， ZHANG K， et al. Thermal deformation prediction of high-speed motorized spindle based on biogeography optimization algorithm［J］. The International Journal of Advanced Manufacturing Technology， 2018， 97（5/8）： 3141-3151.
5	ZHANG Y， WANG L F， ZHANG Y D， et al. Design and thermal characteristic analysis of motorized spindle cooling system［J］. Advances in Mechanical Engineering， 2021， 13（5）： 1-14.
6	HE Q， ZHANG Y， YE J， et al. Thermal characteristics of high speed motorized spindle with helical water cooling channel［J］. Recent Patents on Mechanical Engineering， 2012， 5（1）： 69-76.
7	LEI C L， RUI Z Y， ZHOU Y C. Simulation and analysis for cooling system of high-speed motorized spindle［J］. Advanced Materials Research， 2014， 945-949： 1677-1680.
8	TANG Y， JING X， LI W， et al. Analysis of influence of different convex structures on cooling effect of rectangular water channel of motorized spindle［J］. Applied Thermal Engineering， 2021， 198： 117478.
9	XIA C H， FU J G， LAI J T， et al. Conjugate heat transfer in fractal tree-like channels network heat sink for high-speed motorized spindle cooling［J］. Applied Thermal Engineering， 2015， 90： 1032-1042.
10	LI K Y， LUO W J， WEI S J. Machining accuracy enhancement of a machine tool by a cooling channel design for a built-in spindle［J］. Applied Sciences， 2020， 10（11）： 3991.
11	MA C， YANG J， ZHAO L， et al. Simulation and experimental study on the thermally induced deformations of high-speed spindle system［J］. Applied Thermal Engineering， 2015， 86： 251-268.
12	MENG J， HE G F， HU G C， et al. Simulation and analysis on temperature field of bearingless high speed motorized spindle［J］. International Journal of Mechanical Engineering and Robotics Research， 2019， 8（3）： 380-384.
13	BRECHER C， IHLENFELDT S， NEUS S， et al. Thermal condition monitoring of a motorized milling spindle［J］. Production Engineering， 2019， 13（5）： 539-546.
14	LI F， GAO J， SHI X， et al. Experimental investigation of single loop thermosyphons utilized in motorized spindle shaft cooling［J］. Applied Thermal Engineering， 2018， 134： 229-237.
15	SHI X J， YIN B T， CHEN G Q， et al. Numerical study on two-phase flow and heat transfer characteristics of loop rotating heat pipe for cooling motorized spindle［J］. Applied Thermal Engineering， 2021， 192： 116927.
16	LIU J F， ZHANG P. Thermo-mechanical behavior analysis of motorized spindle based on a coupled model［J］. Advances in Mechanical Engineering， 2018， 10（1）： 1-12.
17	ZHANG Y， WANG P， LIU T， et al. Active and intelligent control onto thermal behaviors of a motorized spindle unit［J］. The International Journal of Advanced Manufacturing Technology， 2018， 98（9/12）： 3133-3146.
18	LIU T， LIU D， ZHANG Y， et al. Temperature detection based transient load/boundary condition calculations for spindle thermal simulation［J］. The International Journal of Advanced Manufacturing Technology， 2020， 108（1/2）： 35-46.
19	LI K Y， LUO W J， ZENG Y R， et al. Increase in accuracy of a built-in spindle by adaptive cooling control with varied coolant volume and temperature［J］. Sensors and Materials， 2020， 32（11）： 3689-3706.
20	CHIEN H， JANG Y. 3-D numerical and experimental analysis of a built-in motorized high-speed spindle with helical water cooling channel［J］. Applied Thermal Engineering， 2008， 28（17/18）： 2327-2336.
21	孟令聪，李陈涛，余兵，等.基于热载荷优化修正的电主轴热特性分析方法［J］.机械强度，2020，42（6）：1445-1452. MENG Ling-cong， LI Chen-tao， YU Bing， et al. Thermal characteristic analysis method of motorized spindle based on thermal load optimization correction［J］. Journal of Mechanical Strength， 2020， 42（6）： 1445-1452.
22	芮执元，陈涛，雷春丽，等.基于CFX的高速电主轴水冷系统的仿真分析［J］.机床与液压，2014，42（7）：24-28. doi：10.3969/j.issn.1001-3881.2014.07.007 RUI Zhi-yuan， CHEN Tao， LEI Chun-li， et al. Simulation analysis for water cooling system of high-speed motorized spindle based on CFX［J］. Machine Tool & Hydraulics， 2014， 42（7）： 24-28. doi: 10.3969/j.issn.1001-3881.2014.07.007
23	焦宇琳.高速电主轴新型层板冷却水套的热特性研究［D］.西安：西安理工大学，2020：12-13. JIAO Yu-lin. Study on thermal characteristics of new laminated cooling water jacket for high-speed motorized spindle［D］. Xi’an： Xi’an University of Technology， 2020： 12-13.
24	CHEN N， ZHANG K， ZHANG L X， et al. Analysis on the effects of cooling water velocity on temperature rise of motorized spindle［J］. Applied Mechanics & Materials， 2014， 543-547： 68-71.
