基于钢丝绳传动的自动抹灰机的轻量化设计
廖红玉1(),邓梦洋2,3(),周敏2,3,谢良喜2,3,姚俊夫2,3
1.中国一冶集团有限公司，湖北 武汉 430080
2.武汉科技大学 冶金装备及其控制教育部重点实验室，湖北 武汉 430081
3.武汉科技大学 机械传动与制造工程湖北省重点实验室，湖北 武汉 430081
Lightweight design of automatic plastering machine based on wire rope transmission
Hong-yu LIAO1(),Meng-yang DENG2,3(),Min ZHOU2,3,Liang-xi XIE2,3,Jun-fu YAO2,3
1.China First Metallurgical Group Co. ，Ltd. ，Wuhan 430080，China
2.Key Laboratory of Ministry of Education of Metallurgical Equipment and Control Technology，Wuhan University of Science and Technology，Wuhan 430081，China
3.Hubei Key Laboratory of Mechanical Transmission and Manufacturing Engineering，Wuhan University of Science and Technology，Wuhan 430081，China
 全文: PDF(2194 KB)   HTML
摘要：

针对上一代自动抹灰机“头重脚轻”的问题，基于轻量化设计的理念，设计了一种基于钢丝绳传动的自动抹灰机。该装置主要分为横纵移模块、小车模块和喷涂模块，通过一根封闭的钢丝绳的传动快速高效地完成整个墙面的抹灰工作。对自动抹灰机中的主要承载件——钢丝绳进行了受力分析和计算，计算结果表明，所选择的6*7+IWS钢丝绳符合工况要求。对自动抹灰机的作业成本进行分析并与人工抹灰成本进行比较，表明自动抹灰机作业成本较低，具有良好的市场前景。轻量化的自动抹灰机工作性能好，工作效率高，环保性强，在现代建筑施工中具有很高的应用和推广价值。
关键词： 轻量化设计;  抹灰机;  钢丝绳;  经济效益
Abstract:

Aiming at the "top-heavy" problem of the previous generation of automatic plastering machine, an automatic plastering machine based on wire rope transmission was designed based on the concept of lightweight design.The device was mainly divided into transverse and longitudinal movement module, trolley module and spraying module. The plastering of the whole wall could be completed quickly and efficiently through the transmission of a closed steel wire rope.The stress analysis and calculation of the main bearing part of the automatic plastering machine—steel wire rope was carried out. The calculation results showed that the selected 6*7+IWS steel wire rope met the requirements of working conditions.The operation cost of automatic plastering machine was analyzed and compared with that of manual plastering, which showed that the operation cost of automatic plastering machine was relatively low and had a good market prospect. With good working performance, high working efficiency and strong environmental protection, lightweight automatic plastering machine has high application and promotion value in modern building construction.
Key words: lightweight design    plastering machine    wire rope    economic benefit
收稿日期: 2020-08-11 出版日期: 2022-05-06
CLC:  TH 122
基金资助: 国家自然科学基金资助项目(51375352)
通讯作者: 邓梦洋     E-mail: 1010096468@qq.com;812341307@qq.com
作者简介: 廖红玉（1975—），女，湖北武汉人，教授级高级工程师，学士，从事建筑机电等研究，E-mail：1010096468@qq.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
廖红玉
邓梦洋
周敏
谢良喜
姚俊夫

引用本文:

廖红玉,邓梦洋,周敏,谢良喜,姚俊夫. 基于钢丝绳传动的自动抹灰机的轻量化设计[J]. 工程设计学报, 2022, 29(2): 196-201.

Hong-yu LIAO,Meng-yang DENG,Min ZHOU,Liang-xi XIE,Jun-fu YAO. Lightweight design of automatic plastering machine based on wire rope transmission[J]. Chinese Journal of Engineering Design, 2022, 29(2): 196-201.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.018    或    https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I2/196

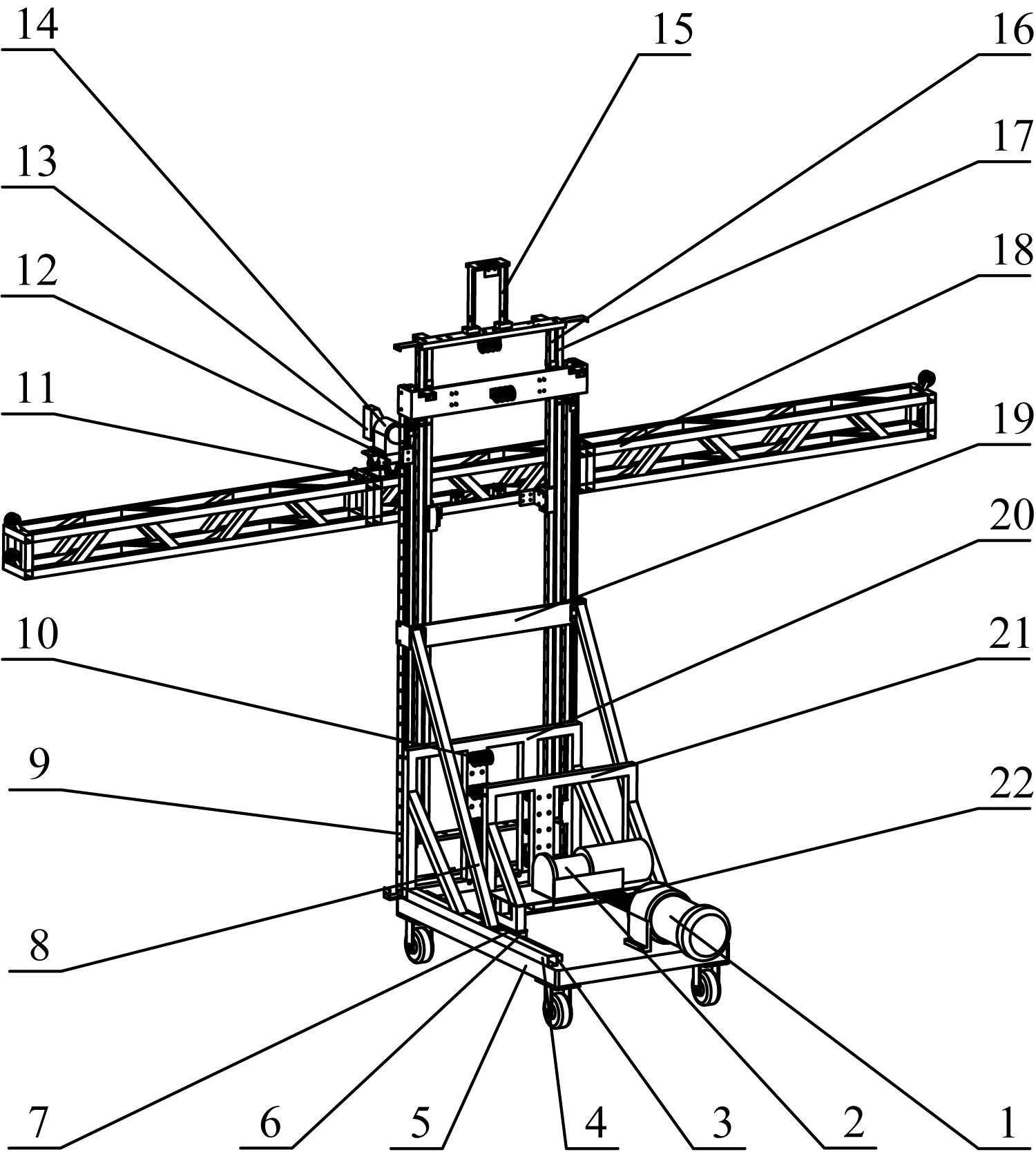

图1  自动抹灰机的结构1—纵移电机；2—卷扬机；3—导轨；4—车上连接板；5—小车；6—滑块；7—滑块连接板；8—斜支撑腿；9—纵移外支撑型材；10—定滑轮；11—合页锁扣；12—平移小车；13—喷嘴；14—喷嘴底座；15—传感器安装支架；16—纵移导轨；17—纵移支撑钢板；18—桁架；19—连接板；20—外支撑架；21—内支撑架；22—丝杆螺母。

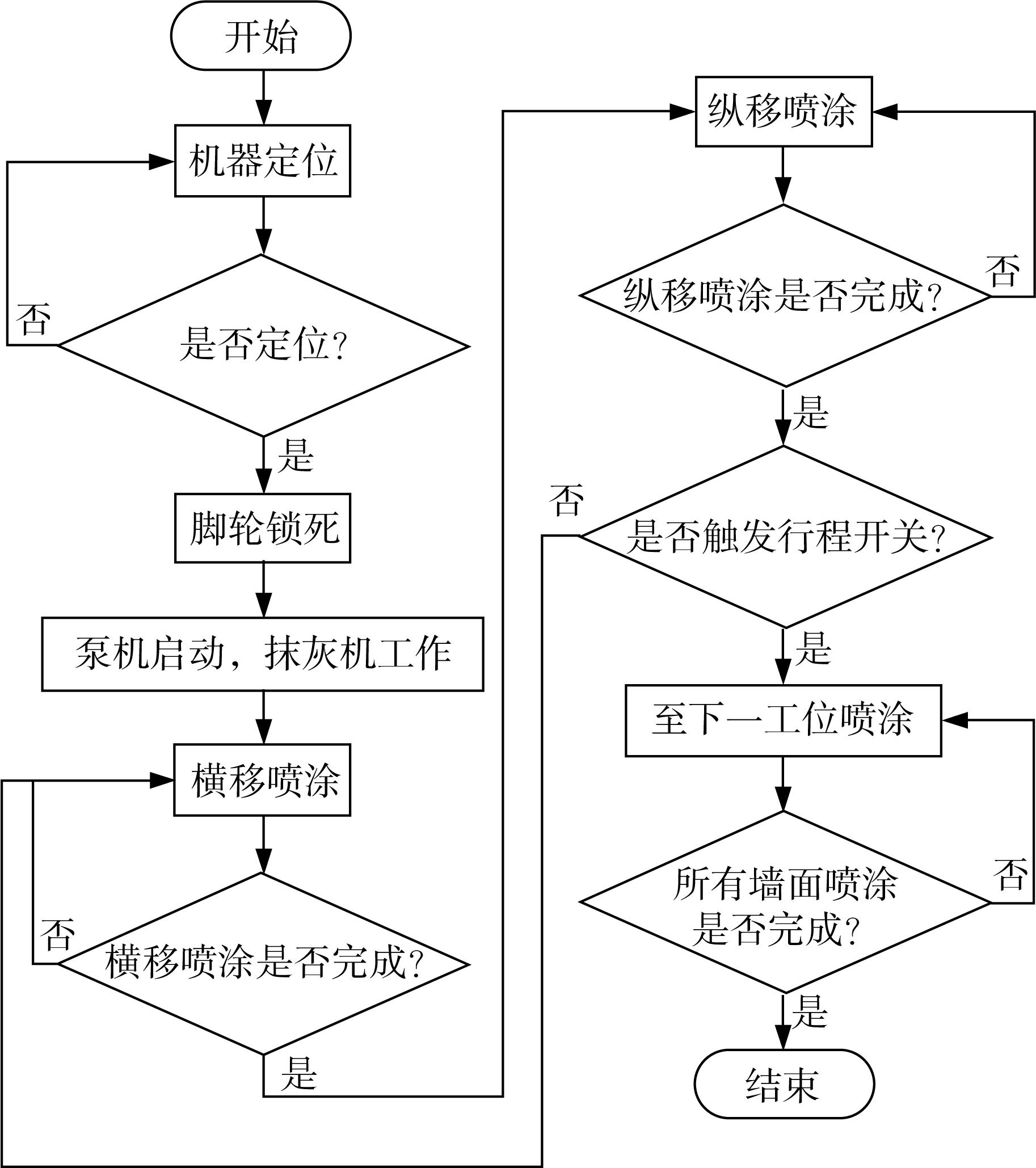

图2  自动抹灰机的工作流程

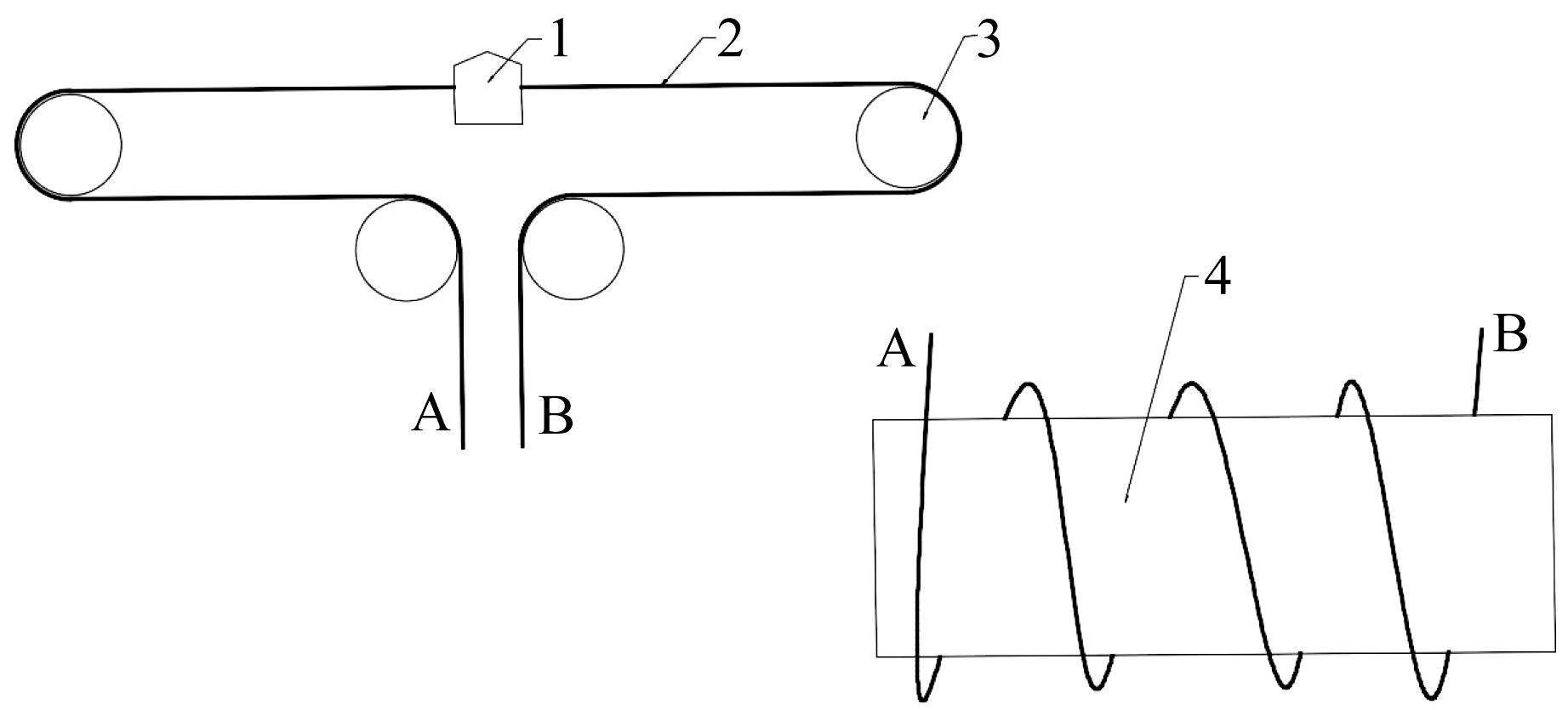

图3  喷嘴横移运动原理示意1—喷嘴：2—钢丝绳；3—定滑轮；4—卷筒。

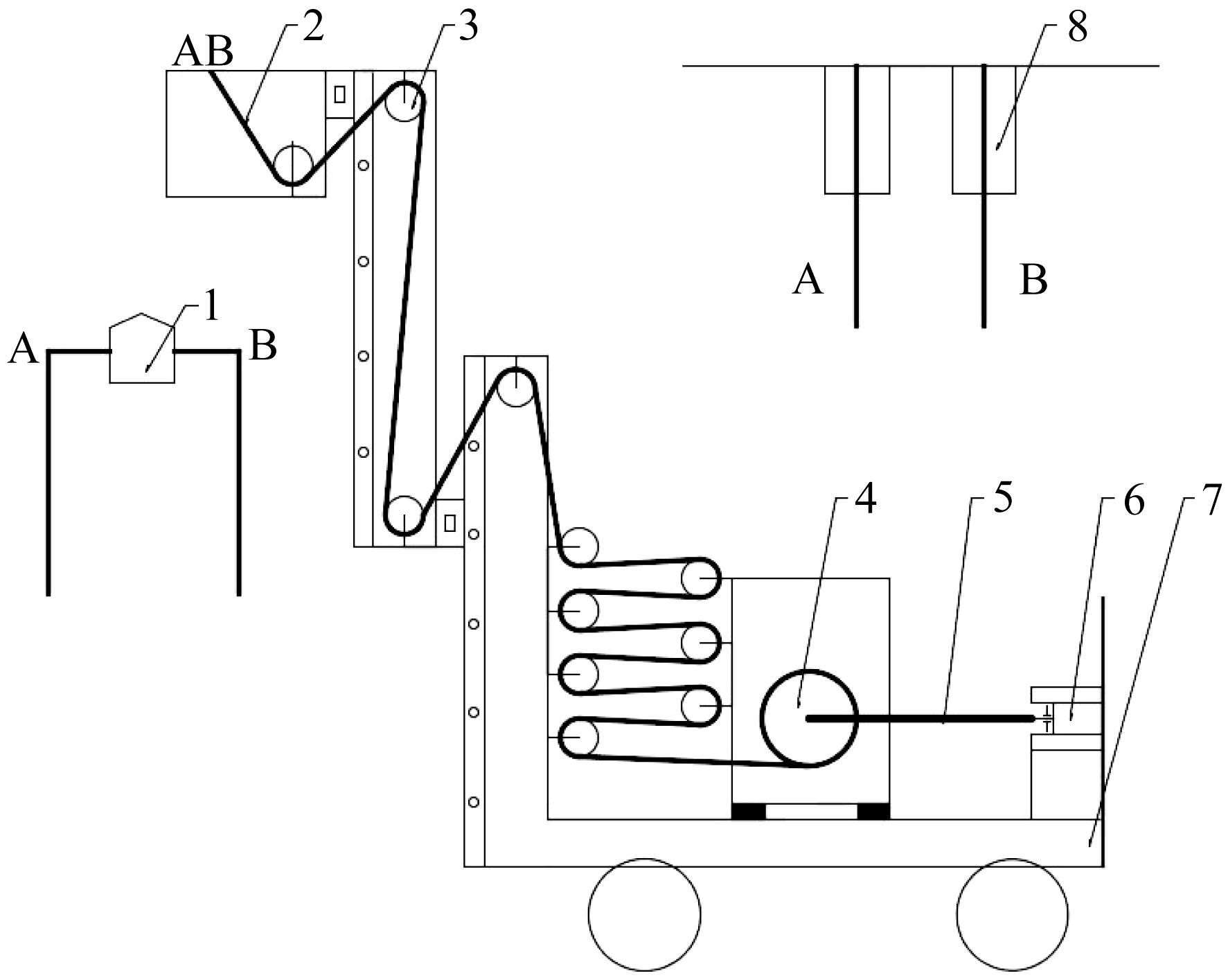

图4  喷嘴纵移运动原理示意1—喷嘴；2—钢丝绳；3—定滑轮；4—卷筒；5—丝杠；6—纵移电机；7—小车机架；8—双排滑轮组。
