Monolithic perovskite/silicon tandem solar cell with > 29% efficiency by enhanced hole extraction
1
2020

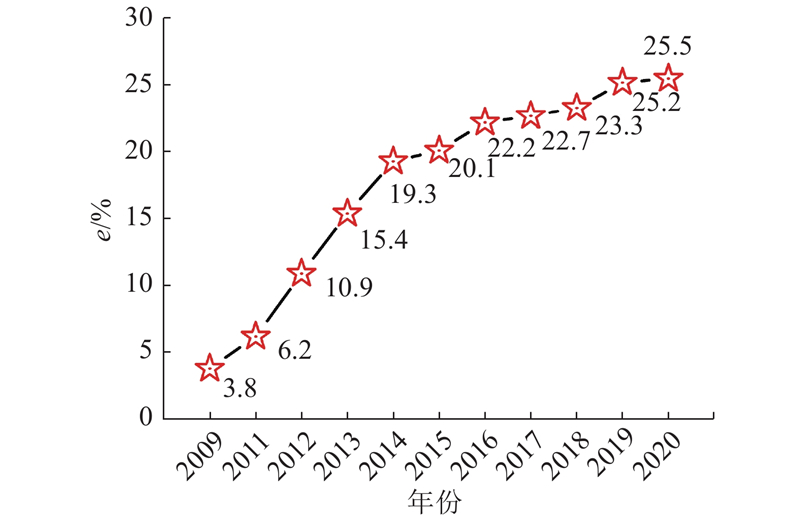

... 近年来，钙钛矿太阳能电池（perovskite solar cells，PSCs）光电转换效率不断刷新，器件光电转换效率已经从2009年首次报道的3.8%升高到25.5%，叠层电池报道效率已经超过29% [1]. PSCs因其制备工艺简单、光电转换效率高而备受广大研究学者及企业关注，被一致认为是光伏电池领域当下最有前景的器件之一. 面向未来发展，钙钛矿电池仍有诸多关键问题亟待解决，其中包括效率提升瓶颈、器件稳定性以及钙钛矿材料含铅污染等问题. 研究者致力于通过钙钛矿材料改性、器件界面修饰及无Pb钙钛矿材料发展等方向解决PSCs稳定性问题，器件整体性能正在逐步提升，国内外目前均已开发出PSCs组件产线，譬如国内杭州纤纳光电子公司已投产5 GW产线，PSCs正朝着大规模、商业化运用方向高速发展 [2-5]. ...
A piperidinium salt stabilizes efficient metal-halide perovskite solar cells
1
2020
... 近年来，钙钛矿太阳能电池（perovskite solar cells，PSCs）光电转换效率不断刷新，器件光电转换效率已经从2009年首次报道的3.8%升高到25.5%，叠层电池报道效率已经超过29% [1]. PSCs因其制备工艺简单、光电转换效率高而备受广大研究学者及企业关注，被一致认为是光伏电池领域当下最有前景的器件之一. 面向未来发展，钙钛矿电池仍有诸多关键问题亟待解决，其中包括效率提升瓶颈、器件稳定性以及钙钛矿材料含铅污染等问题. 研究者致力于通过钙钛矿材料改性、器件界面修饰及无Pb钙钛矿材料发展等方向解决PSCs稳定性问题，器件整体性能正在逐步提升，国内外目前均已开发出PSCs组件产线，譬如国内杭州纤纳光电子公司已投产5 GW产线，PSCs正朝着大规模、商业化运用方向高速发展 [2-5]. ...
Overcoming the challenges of large area high efficiency perovskite solar cells
0
2017
钙钛矿薄膜制备技术及其在大面积太阳电池中的应用
0
2019
钙钛矿薄膜制备技术及其在大面积太阳电池中的应用
0
2019
Prospects for metal halide perovskite-based tandem solar cells
1
2021
... 近年来，钙钛矿太阳能电池（perovskite solar cells，PSCs）光电转换效率不断刷新，器件光电转换效率已经从2009年首次报道的3.8%升高到25.5%，叠层电池报道效率已经超过29% [1]. PSCs因其制备工艺简单、光电转换效率高而备受广大研究学者及企业关注，被一致认为是光伏电池领域当下最有前景的器件之一. 面向未来发展，钙钛矿电池仍有诸多关键问题亟待解决，其中包括效率提升瓶颈、器件稳定性以及钙钛矿材料含铅污染等问题. 研究者致力于通过钙钛矿材料改性、器件界面修饰及无Pb钙钛矿材料发展等方向解决PSCs稳定性问题，器件整体性能正在逐步提升，国内外目前均已开发出PSCs组件产线，譬如国内杭州纤纳光电子公司已投产5 GW产线，PSCs正朝着大规模、商业化运用方向高速发展 [2-5]. ...
Sequential deposition as a route to high-performance perovskite-sensitized solar cells
1
2013

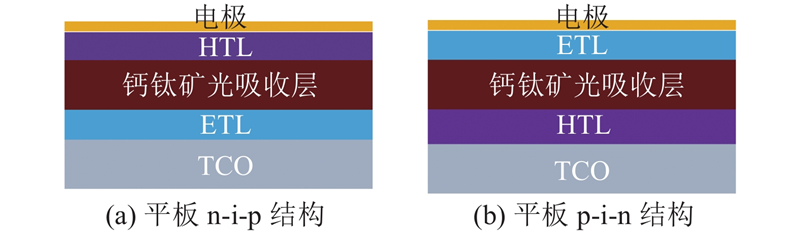

... PSCs最初由染料敏化太阳能电池发展而来，早期的器件结构利用介孔TiO2层负载钙钛矿材料作为吸光层；随着对PSCs结构及工作机制研究的深入，发展出无介孔TiO2层的高效率器件. 因此，目前PSCs主要有介孔结构和平板结构两大类[6-7]. 平板结构相比介孔结构PSCs，制备工艺得以简化，光电转换效率水平与介孔结构器件的基本一致，但是，平板结构器件更便于批量制备；除此之外，大部分平板结构PSCs可以采用低温技术制备电子传输层，从而使PSCs具有发展柔性、硅叠层器件的可能性. 因此，平板结构有潜力成为未来PSCs的主流结构. ...
Efficient planar heterojunction perovskite solar cells by vapour deposition
3
2013
... PSCs最初由染料敏化太阳能电池发展而来，早期的器件结构利用介孔TiO2层负载钙钛矿材料作为吸光层；随着对PSCs结构及工作机制研究的深入，发展出无介孔TiO2层的高效率器件. 因此，目前PSCs主要有介孔结构和平板结构两大类[6-7]. 平板结构相比介孔结构PSCs，制备工艺得以简化，光电转换效率水平与介孔结构器件的基本一致，但是，平板结构器件更便于批量制备；除此之外，大部分平板结构PSCs可以采用低温技术制备电子传输层，从而使PSCs具有发展柔性、硅叠层器件的可能性. 因此，平板结构有潜力成为未来PSCs的主流结构. ...
... TiO2是从最初染料敏化太阳能电池一直沿用而来的ETL材料，Kojima等[14]在2009年首次制备MAPbI3敏化的TiO2介孔结构PSCs，其光电转换效率为3.8%. TiO2有金红石、锐钛矿、板钛矿3种晶型，一般为N型半导体材料，禁带宽度约为3.2 eV（价带位置在−7.3 eV，导带位置在−4.1 eV附近），反射系数为2.4~2.5（见表1）. 由于它生物相容性好、体存量大且无毒，一度被认为是最理想的PSCs电子传输材料[8, 15]. Liu等[7]在2014年首次制备基于TiO2电子传输材料的平板结构PSCs，当时的器件效率为15.4%. 通过薄膜沉积技术的改良，随着TiO2 ETL薄膜质量提高及能级有效调控策略成熟，平板结构PSCs器件性能取得了巨大提升[16]. Mahmud等[17]通过2D/3D混合维度钙钛矿的调节，制备效率为23.27%的致密TiO2基平板结构PSCs. TiO2 ETL基的平板结构PSCs有两大不可忽略的问题：1）TiO2本身具有优异的紫外催化活性，导致器件在光辐射工作过程中加剧钙钛矿材料的分解，不利于PSCs光照稳定性；2）PSCs往往表现出明显的迟滞效应，以至于在器件工作时发生明显的能量输出损失. 因此，通过TiO2材料的掺杂改性、TiO2/钙钛矿界面的修饰及复合ETL等手段，抑制TiO2的光催化活性、避免TiO2与钙钛矿直接接触以及改善界面载流子传输等是目前TiO2 ETL基PSCs的主要研究方向. ...

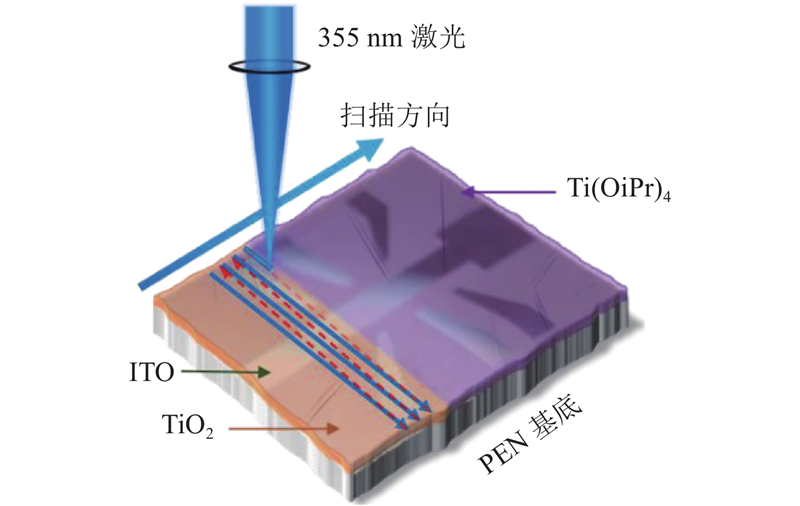

... Ke等[19]通过旋涂不同浓度SnCl2·2H2O的乙醇溶液于FTO基底，180 ℃热处理1 h获得致密、高紫外可见光透过率的ETL，采用该薄膜的FTO/SnO2/MAPbI3/spiro-OMeTAD/Au结构器件表现出17.21%的最高效率. Liu等[7]在2013年采用简单溶液旋涂方式获得TiO2致密层，基于FTO/TiO2/CH3NH3PbI3−xClx/spiro-OMeTAD/Ag结构器件表现出15.4%的光电转换效率. 由于ITO及柔性基底对热处理温度的要求，处理温度往往低于150 ℃，Wilkes等[36]发展了一种新型激光处理技术免除加热处理对基底的影响，在旋涂溶液后直接激光处理即得到致密TiO2薄膜，在柔性基底上获得效率为17.1%的PSCs. 溶液旋涂法操作简便、成本低廉，是实验室广泛采用的方法之一. ...
To be higher and stronger-metal oxide electron transport materials for perovskite solar cells
5
2019
... 金属氧化物半导体薄膜在平板结构PSCs中通常作为电荷传输层，即抽取钙钛矿光吸收层中产生的光生电子和光生空穴，并分别传输至透明导电基底及金属电极. 其中，起电子传输作用的材料主要有TiO2、ZnO、SnO2、WO3、FeO、BaSnO4等，起空穴传输作用的主要有NiOx、CuOx、MoOx、CuGaO2等[8]. 元素周期表中有超过10种金属元素的氧化物材料被运用作为PSCs的电荷传输材料. 性能优异的PSCs对金属氧化物薄膜的电学、光学、化学稳定性及形貌均有一定要求. ...
... 主要电荷传输材料的特性参数[8,10] ...
... Characteristic parameters of main carrier transport materials[8,10] ...
... TiO2是从最初染料敏化太阳能电池一直沿用而来的ETL材料，Kojima等[14]在2009年首次制备MAPbI3敏化的TiO2介孔结构PSCs，其光电转换效率为3.8%. TiO2有金红石、锐钛矿、板钛矿3种晶型，一般为N型半导体材料，禁带宽度约为3.2 eV（价带位置在−7.3 eV，导带位置在−4.1 eV附近），反射系数为2.4~2.5（见表1）. 由于它生物相容性好、体存量大且无毒，一度被认为是最理想的PSCs电子传输材料[8, 15]. Liu等[7]在2014年首次制备基于TiO2电子传输材料的平板结构PSCs，当时的器件效率为15.4%. 通过薄膜沉积技术的改良，随着TiO2 ETL薄膜质量提高及能级有效调控策略成熟，平板结构PSCs器件性能取得了巨大提升[16]. Mahmud等[17]通过2D/3D混合维度钙钛矿的调节，制备效率为23.27%的致密TiO2基平板结构PSCs. TiO2 ETL基的平板结构PSCs有两大不可忽略的问题：1）TiO2本身具有优异的紫外催化活性，导致器件在光辐射工作过程中加剧钙钛矿材料的分解，不利于PSCs光照稳定性；2）PSCs往往表现出明显的迟滞效应，以至于在器件工作时发生明显的能量输出损失. 因此，通过TiO2材料的掺杂改性、TiO2/钙钛矿界面的修饰及复合ETL等手段，抑制TiO2的光催化活性、避免TiO2与钙钛矿直接接触以及改善界面载流子传输等是目前TiO2 ETL基PSCs的主要研究方向. ...
... 掺杂是用来改善金属氧化物薄膜电学特性的有效途径. 常见的掺杂方式可以分为P型掺杂和N型掺杂. 其中，P型掺杂通常使用较低价的元素，而N型掺杂方式使用较高价的元素. 通常，P型掺杂可以钝化氧缺陷，减少金属氧化物表面的陷阱密度，同时达到调节金属氧化物的导带位置，使器件具有更好的能级匹配的目的. 促进PSCs光生电子传输，并抑制ETL/钙钛矿层界面的电荷复合，以达到提高器件的性能和稳定性的目的. 例如，Li掺杂可以降低TiO2薄膜电子陷阱密度并增加迁移率，Mg、Y、In、Ce掺杂可以使TiO2薄膜费米能级上移、电导率提高从而增强光生电子的抽取和传输效率，提高Voc和FF[8, 49]. 同样，Li、Mg、Y、Sb、Nb掺杂SnO2的相关研究也较多[16]. ...
Efficient indiu-doped tiox electron transport layers for high-performance perovskite solar cells and perovskite-silicon tandems
2
2016

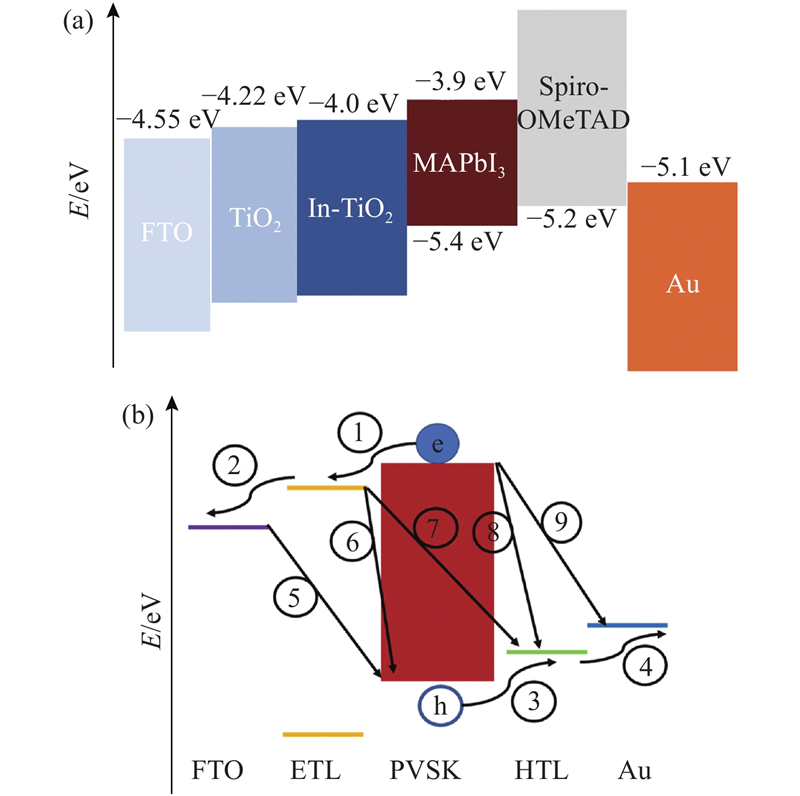

... 典型平板结构PSCs器件能级匹配及载流子传输示意图[9] ...
... Energy band alignment and carrier transfer diagram in typical planar PSCs[9] ...
Metal oxides as efficient charge transporters in perovskite solar cells
3
2017
... 为了达到优异的电荷抽取/转移效果，金属氧化物薄膜须与钙钛矿光吸收层具有较好的能级匹配情况（见图3（a））：1）电子传输材料的导带与钙钛矿材料导带位置相当或者略低，空穴传输材料的价带与钙钛矿材料价带位置相当或者略高，光生电子/空穴能顺利被电子/空穴传输层抽取（见图3（b）中过程①~④），达到保障PSCs获得高短路电流密度Jsc的目的；2）电子传输材料的价带远远低于钙钛矿材料价带位置，空穴传输材料的导带远远高于钙钛矿材料导带位置，阻挡光生空穴/电子往电子/空穴传输层注入，从而获取PSCs填充因子FF的提高；3）电荷传输层应与电极材料形成良好的欧姆接触，同时，电子传输层费米能级与空穴传输层费米能级的能级差一定程度上决定PSCs的开路电压Voc. 另外，金属氧化物薄膜较高的电子/空穴迁移率决定了载流子的快速传输，不至于使载流子在材料中发生电荷累积，引起界面处载流子的复合（见图3（b）中过程⑥、⑧，分别为电子、空穴抽取不及时，在钙钛矿层界面发生载流子复合）[10-11]. ...
... 主要电荷传输材料的特性参数[8,10] ...
... Characteristic parameters of main carrier transport materials[8,10] ...
Unravelling the mechanism of photoinduced charge transfer processes in lead iodide perovskite solar cells
1
2014
... 为了达到优异的电荷抽取/转移效果，金属氧化物薄膜须与钙钛矿光吸收层具有较好的能级匹配情况（见图3（a））：1）电子传输材料的导带与钙钛矿材料导带位置相当或者略低，空穴传输材料的价带与钙钛矿材料价带位置相当或者略高，光生电子/空穴能顺利被电子/空穴传输层抽取（见图3（b）中过程①~④），达到保障PSCs获得高短路电流密度Jsc的目的；2）电子传输材料的价带远远低于钙钛矿材料价带位置，空穴传输材料的导带远远高于钙钛矿材料导带位置，阻挡光生空穴/电子往电子/空穴传输层注入，从而获取PSCs填充因子FF的提高；3）电荷传输层应与电极材料形成良好的欧姆接触，同时，电子传输层费米能级与空穴传输层费米能级的能级差一定程度上决定PSCs的开路电压Voc. 另外，金属氧化物薄膜较高的电子/空穴迁移率决定了载流子的快速传输，不至于使载流子在材料中发生电荷累积，引起界面处载流子的复合（见图3（b）中过程⑥、⑧，分别为电子、空穴抽取不及时，在钙钛矿层界面发生载流子复合）[10-11]. ...
Highly efficient and stable planar perovskite solar cells by solution-processed tin oxide
6
2016
... 电子/空穴传输层薄膜中针孔的存在，会导致器件内部界面光生载流子的严重复合（见图3（b）中过程⑤、⑦、⑨，分别为电子传输层、钙钛矿层和空穴传输层薄膜孔隙引起导电基底与钙钛矿层、电子传输层与空穴传输层、钙钛矿层与金属电极直接接触发生载流子复合），PSCs无法获得较高的光电转换效率. 因此，高度致密的电荷传输层可以有效避免光生载流子的复合，减少器件内部漏电，获得较高外量子效率及Jsc. 如图4所示，对FTO覆盖特性各异的SnO2薄膜，器件性能差异较大[12]. 同时，结构有序、表面缺陷少的高质量金属氧化物薄膜更有利于提高PSCs的Voc及FF. ...

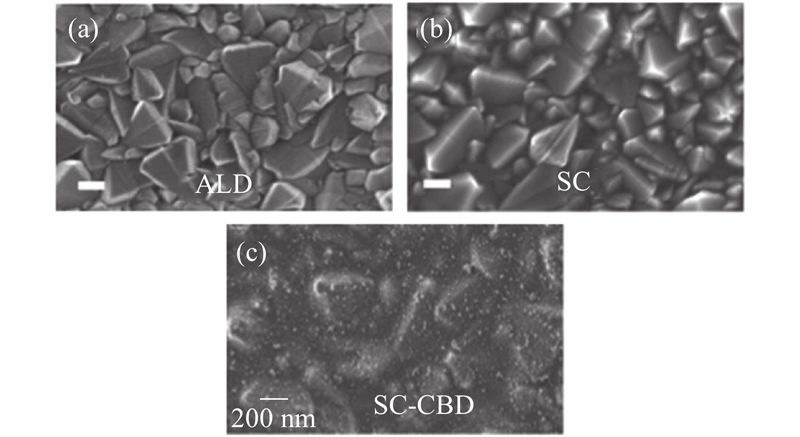

... FTO上原子力沉积、旋涂及旋涂结合化学浴沉积SnO2致密薄膜的表面扫描电镜图片[12] ...
... Scanning electron micrographs of SnO2 layers deposited by atomic layer deposition, spin coating and spin coating combined chemical bath deposition[12] ...

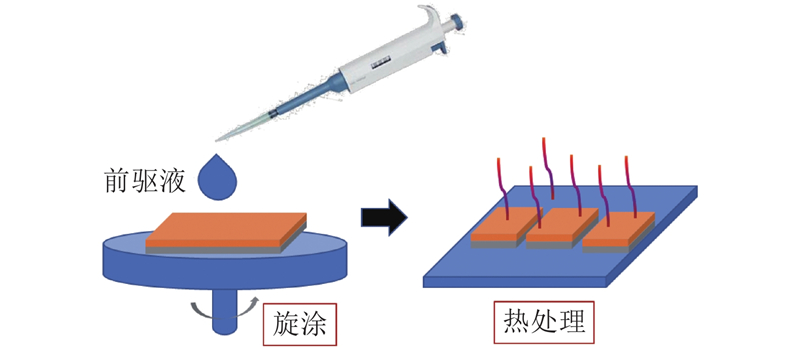

... 化学浴沉积法制备金属氧化物薄膜示意图[12] ...
... Schematic diagram of preparing metal-oxide film by chemical bath deposition[12] ...
... Anaraki等[12]对比溶液旋涂法、原子层沉积法及化学浴沉积法3种方式获得的SnO2薄膜的器件性能，发现基于化学浴沉积法SnO2的PSCs效率及稳定性表现更加优异，该方法简单、可操作性强，有利于PSCs的产业化发展. Yoo等[38]通过调节化学浴沉积过程获得最优SnO2薄膜覆盖率、厚度及组分，从而优化载流子行为，制备出PSCs获得高达25.2%的效率，成为2019年钙钛矿太阳能电池光电转换效率记录. Wu等[39]基于低温处理技术制备大面积PSCs，通过后处理修饰，优化光生载流子抽取并抑制界面电荷复合，基于1 cm2工作面积的器件效率达到19%. Du等[40]基于化学浴制备TiO2薄膜制备出大面积PSCs组件，效率达到19.6%（7.92 cm2）. 可见，该方法在高效率、大面积器件制备上优势明显. 但是，钙钛矿材料本身溶解于大多数极性溶剂，因此采用化学浴方式在钙钛矿基底上沉积氧化物薄膜难度较大. 除此之外，目前采用该方法制备空穴传输金属氧化物薄膜的研究还较少. 同时，开发能精确控制的化学浴沉积系统，提高多种金属氧化物薄膜在导电基底上的沉积均匀性、结晶度及可重现性，在PSCs商业化批量制备进程上具有一定应用前景. ...
Recent progress in electron transport layers for efficient perovskite solar cells
1
2016
... 不同金属氧化物半导体薄膜，电学性能、光学性能及化学性能不同，使得PSCs的光电转换效率及器件稳定性差异较大. PSCs中电子传输材料一般为N型半导体材料，目前，运用于平板结构PSCs中作为ETL的金属氧化物主要有TiO2、SnO2、ZnO、Zn2SnO4等[13]. 如表1所示为主要电荷传输材料的特性参数. 表中，VBM为价带项，CBM为导带底，Eg为禁带宽度，μ为载流子迁移率. ...
Organometal halide perovskites as visible-light sensitizers for photovoltaic cells
1
2009
... TiO2是从最初染料敏化太阳能电池一直沿用而来的ETL材料，Kojima等[14]在2009年首次制备MAPbI3敏化的TiO2介孔结构PSCs，其光电转换效率为3.8%. TiO2有金红石、锐钛矿、板钛矿3种晶型，一般为N型半导体材料，禁带宽度约为3.2 eV（价带位置在−7.3 eV，导带位置在−4.1 eV附近），反射系数为2.4~2.5（见表1）. 由于它生物相容性好、体存量大且无毒，一度被认为是最理想的PSCs电子传输材料[8, 15]. Liu等[7]在2014年首次制备基于TiO2电子传输材料的平板结构PSCs，当时的器件效率为15.4%. 通过薄膜沉积技术的改良，随着TiO2 ETL薄膜质量提高及能级有效调控策略成熟，平板结构PSCs器件性能取得了巨大提升[16]. Mahmud等[17]通过2D/3D混合维度钙钛矿的调节，制备效率为23.27%的致密TiO2基平板结构PSCs. TiO2 ETL基的平板结构PSCs有两大不可忽略的问题：1）TiO2本身具有优异的紫外催化活性，导致器件在光辐射工作过程中加剧钙钛矿材料的分解，不利于PSCs光照稳定性；2）PSCs往往表现出明显的迟滞效应，以至于在器件工作时发生明显的能量输出损失. 因此，通过TiO2材料的掺杂改性、TiO2/钙钛矿界面的修饰及复合ETL等手段，抑制TiO2的光催化活性、避免TiO2与钙钛矿直接接触以及改善界面载流子传输等是目前TiO2 ETL基PSCs的主要研究方向. ...
Efficient charge collection of photoanodes and light absorption of photosensitizers: a review
1
2020
... TiO2是从最初染料敏化太阳能电池一直沿用而来的ETL材料，Kojima等[14]在2009年首次制备MAPbI3敏化的TiO2介孔结构PSCs，其光电转换效率为3.8%. TiO2有金红石、锐钛矿、板钛矿3种晶型，一般为N型半导体材料，禁带宽度约为3.2 eV（价带位置在−7.3 eV，导带位置在−4.1 eV附近），反射系数为2.4~2.5（见表1）. 由于它生物相容性好、体存量大且无毒，一度被认为是最理想的PSCs电子传输材料[8, 15]. Liu等[7]在2014年首次制备基于TiO2电子传输材料的平板结构PSCs，当时的器件效率为15.4%. 通过薄膜沉积技术的改良，随着TiO2 ETL薄膜质量提高及能级有效调控策略成熟，平板结构PSCs器件性能取得了巨大提升[16]. Mahmud等[17]通过2D/3D混合维度钙钛矿的调节，制备效率为23.27%的致密TiO2基平板结构PSCs. TiO2 ETL基的平板结构PSCs有两大不可忽略的问题：1）TiO2本身具有优异的紫外催化活性，导致器件在光辐射工作过程中加剧钙钛矿材料的分解，不利于PSCs光照稳定性；2）PSCs往往表现出明显的迟滞效应，以至于在器件工作时发生明显的能量输出损失. 因此，通过TiO2材料的掺杂改性、TiO2/钙钛矿界面的修饰及复合ETL等手段，抑制TiO2的光催化活性、避免TiO2与钙钛矿直接接触以及改善界面载流子传输等是目前TiO2 ETL基PSCs的主要研究方向. ...
