受海龟爬行与山羊行走启发的四足仿生移动机器人多步态规划及动力学分析

doi:10.3785/j.issn.1006-754X.2024.03.181

受海龟爬行与山羊行走启发的四足仿生移动机器人多步态规划及动力学分析

芮宏斌^,^,, 王天赐, 厍龙林^,^,, 段凯文, 李耒, 郭旋, 彭家璇

西安理工大学机械与精密仪器工程学院，陕西西安 710048

Multi-gait planning and dynamics analysis of quadruped bionic mobile robot inspired by turtle crawling and goat walking

RUI Hongbin^,^,, WANG Tianci, SHE Longlin^,^,, DUAN Kaiwen, LI Lei, GUO Xuan, PENG Jiaxuan

School of Mechanical and Precision Instrument Engineering, Xi'an University of Technology, Xi'an 710048, China

通讯作者: 厍龙林（1999—），男，陕西商洛人，硕士生，从事移动机器人研究，E-mail: 3518917365@qq.com，https://orcid.org/0009-0001-8228-5446

收稿日期: 2023-06-19 修回日期: 2023-09-19

基金资助:

国家自然科学基金青年科学基金资助项目.  51905154
陕西省教育厅2022年度重点科研计划项目.  22JY051
2023年陕西省科技计划项目.  2023-YBGY-357

Received: 2023-06-19 Revised: 2023-09-19

作者简介 About authors

芮宏斌（1978—），男，陕西西安人，副教授，博士，从事车辆系统动力学与控制技术、特种移动机器人研究，E-mail:Hongbin.rui@126.com，https://orcid.org/0000-0002-2718-831X , E-mail：Hongbin.rui@126.com

摘要

为解决救援机器人运动速度慢、环境适应性差和步态单一等问题，参照海龟与山羊的生理结构，设计了一种四足仿生移动机器人。首先，根据海龟能在松软地面上爬行以及山羊运动能力强的特点，为机器人规划了仿海龟爬行和仿山羊行走两种步态以适应不同环境，提高了机器人的运动性能。然后，对机器人支腿进行了动力学分析，通过建立动力学模型来获取机器人关节扭矩与运动性能参数之间的定量关系。最后，通过仿真和样机实验来验证机器人步态的可行性以及机器人的环境适应能力。结果表明，所设计的机器人结构稳定，步态规划合理，可适应不同的复杂地形。研究结果可为仿生机器人的设计与开发提供重要参考。

关键词： 仿生移动机器人 ; 多步态规划 ; 动力学

Abstract

In order to solve the problems of slow movement, poor environmental adaptability and single gait of rescue robots, a quadruped bionic mobile robot was designed according to the physiological structure of turtle and goat. Firstly, according to the characteristics of turtle crawling on soft ground and goat's strong movement ability, two gaits imitating turtle crawling and goat walking were planned for the robot to adapt to different environments and improve the robot's movement performance. Then, the dynamics analysis for the robot outrigger was carried out, and the quantitative relationship between the robot joint torque and motion performance parameters was obtained by establishing a dynamics model. Finally, the feasibility of the robot's gait and the robot's adaptability to the environment were verified by simulation and prototype experiments. The results showed that the designed robot had stable structure and reasonable gait planning, which could adapt to different complex terrains. The research results can provide important reference for the design and development of bionic robots.

Keywords： bionic mobile robot ; multi-gait planning ; dynamics

PDF (6090KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

芮宏斌, 王天赐, 厍龙林, 段凯文, 李耒, 郭旋, 彭家璇. 受海龟爬行与山羊行走启发的四足仿生移动机器人多步态规划及动力学分析[J]. 工程设计学报, 2024, 31(3): 309-318 doi:10.3785/j.issn.1006-754X.2024.03.181

RUI Hongbin, WANG Tianci, SHE Longlin, DUAN Kaiwen, LI Lei, GUO Xuan, PENG Jiaxuan. Multi-gait planning and dynamics analysis of quadruped bionic mobile robot inspired by turtle crawling and goat walking[J]. Chinese Journal of Engineering Design, 2024, 31(3): 309-318 doi:10.3785/j.issn.1006-754X.2024.03.181

近年来，随着工业生产活动的日益增加，生态环境遭到持续破坏，各种自然灾害频发，对人们的生命财产造成了极大的损失^[1-2]。灾害发生后的72 h是救援的最佳时间。早期的救援方式大多为人工破拆、搬运等，存在效率低、工作强度大和易引发二次事故等问题。为此，很多国家的学者开始致力于研制行进效率高、越障能力强的救援机器人，以实现快速、精准救援^[3-6]。

为提高救援机器人在复杂环境下的运动能力，学者们从结构、运动方式和步态控制等方面对机器人进行了优化设计。例如：Kawamur等人^[7]设计的两栖机器人在运动模式上实现了创新，该机器人同时具备仿海龟游泳和仿陆龟爬行两种运动模式，可实现在水域和陆地两种环境下的运动；Chen等人^[8]设计了一种轮腿式复合机器人，其采用轮式时可在平坦地面上连续转动，采用腿式时可借助二自由度刚性腿跨越不平坦地面；李满宏等人^[9]设计了一种具有变形关节和轮式足端的机器人，并为其规划了轮式移动、爬行与步行等运动模式，该机器人具有较好的环境适应能力。综上，现有机器人在硬质地面上已具备良好的运动能力，但其在松软地面上的运动能力亟待提升。

为此，本文借鉴海龟在松软地面上稳定爬行的能力和山羊优越的地形适应能力，设计了一种用于灾后救援的四足仿生移动机器人，并为其规划仿海龟爬行步态和仿山羊行走步态，使其具备在松软地面和硬质路面上运动的能力，以适应复杂的地形环境。

1 四足仿生移动机器人结构设计

1.1　机器人拓扑结构

足式机器人具有强大的运动性能与灵活性^[10]，但其在松软地面上运动时容易发生足端下陷的问题。在自然界中，海龟依靠其独特的生理结构和运动方式，能很好地适应松软地面，但海龟的运动速度非常缓慢^[11-12]；而山羊能在绝大多数的陆地地形上灵活、快速地行走和攀爬。基于此，本文以海龟和山羊为仿生对象，通过分析其生理结构和拓扑模型，设计了一种能同时实现仿海龟爬行和仿山羊行走步态的机器人拓扑结构，并建立对应的运动学模型。

海龟主要由身体与四肢构成，四肢与身体的连接相当于球铰接，可以绕任意方向转动。参考海龟身体和四肢的结构，通过简化处理得到仿海龟机器人的拓扑结构，如图1所示。该机器人主要由机身及与机身两侧并联的4条支腿组成。若要实现仿海龟爬行步态，则机器人的支腿需要具有绕转腿关节（ $z_{0}$ 轴）和绕髋关节（ $z_{1}$ 轴）转动的2个自由度。当机器人将4条支腿调节到机身两侧并与地面平行时，机器人呈爬行姿态，通过转腿关节与髋关节的前后、上下摆动来实现爬行运动。山羊同样由身体与四肢构成，且每条腿均具有髋关节、膝关节、跗关节和趾关节四个转动关节。其中：髋关节可实现整条腿的内外摆动；膝关节和跗关节共同实现腿的抬起、前摆、落下及后蹬；趾关节用于调节足端与地面接触的角度，以实现平稳蹬地。髋关节和膝关节是山羊四肢实现运动的关键部分。参考山羊的腿部结构，通过简化处理得到仿山羊机器人的拓扑结构，如图2所示。该机器人的支腿结构由大腿、小腿和足端组成，大腿一端通过髋关节与机身连接，另一端通过膝关节与小腿连接。通过控制膝关节与跗关节的转动，即可实现机器人支腿的抬起、前摆、落下与后蹬等动作。

图1

新窗口打开| 下载原图ZIP| 生成PPT

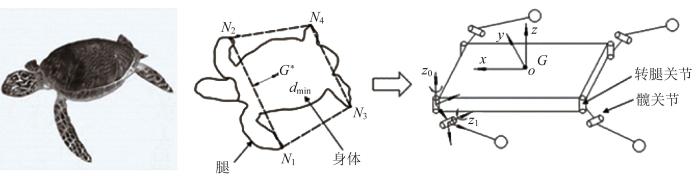

图1 仿海龟机器人拓扑结构

Fig.1 Topology structure of robot imitating turtle

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 仿山羊机器人拓扑结构

Fig.2 Topology structure of robot imitating goat

综上，机器人若要实现仿海龟爬行步态，则只需绕转腿关节与髋关节的2个转动自由度；若要实现仿山羊行走步态，则只需绕髋关节与膝关节的2个转动自由度。因此，若机器人同时具备转腿关节、髋关节和膝关节三个转动关节，则通过调节支腿位姿并对3个转动关节的运动时序进行合理设计，即可实现仿海龟爬行与仿山羊行走这2种不同的运动方式。基于此，受海龟爬行与山羊行走启发的四足仿生移动机器人的拓扑结构如图3所示。当机器人将4条支腿调节到机身两侧时，机器人呈仿海龟爬行姿态，此时支腿的膝关节锁定，大腿和小腿为一体，通过转腿关节与髋关节的前后、上下摆动来实现支腿运动；当机器人将4条支腿调节到机身下方时，机器人呈仿山羊行走姿态，此时转腿关节锁定，通过髋关节与膝关节动作来实现支腿的抬起、落下、前摆与后蹬。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 四足仿生移动机器人的拓扑结构

Fig.3 Topology structure of quadruped bionic mobile robot

1.2　机器人结构

本文所设计的四足仿生移动机器人的整体结构如图4所示，主要由机身和4条支腿组成，其结构参数如表1所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

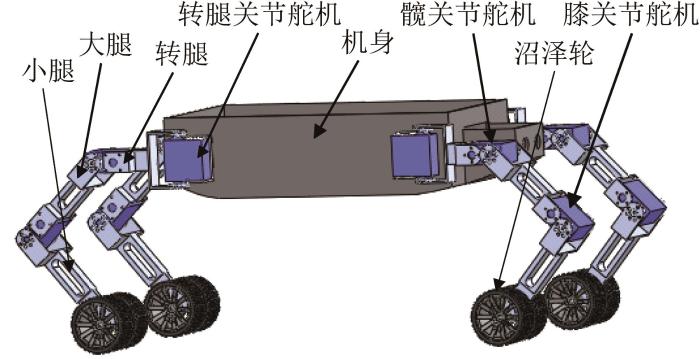

图4 四足仿生移动机器人的整体结构

Fig.4 Overall structure of quadruped bionic mobile robot

表1 四足仿生移动机器人的结构参数

Table 1 Structural parameters of quadruped bionic mobile robot

参数	数值
机身尺寸（长×宽×高）/ (mm×mm×mm)	爬行姿态：530×320×75 行走姿态：480×130×190
转腿长度/mm	30
大腿长度/mm	100
小腿长度/mm	100
沼泽轮尺寸（直径×厚度）/(mm×mm)	50×15
整机质量/kg	2.8

新窗口打开| 下载CSV

机器人的每条支腿均由转腿、大腿、小腿、沼泽轮和关节舵机组成。其中：转腿与安装在机身上的转架相连，在转腿关节舵机的驱动作用下，转腿带动整条支腿绕转架转动，以实现运动模式的切换；髋关节舵机与膝关节舵机分别用于驱动大腿绕转腿、小腿绕大腿的转动。整条支腿为串联结构，具有3个转动自由度，通过控制驱动舵机的工作时序，即可使4条支腿相互配合，以实现机器人的向前、向后、向左和向右移动。

机器人支腿末端采用的沼泽轮为自由轮，由2个橡胶轮胎组成。沼泽轮通过销轴与支腿末端连接，这样的布置方式可提高机器人的稳定性和对复杂地形的适应能力。一方面，当机器人爬行时，沼泽轮在地面上滚动，大大减小了与地面的摩擦力；同时，沼泽轮滚动时受到地面侧向力的作用，胎冠与地面摩擦，胎侧与松软地面相互挤压，可为机器人的爬行提供推力。另一方面，机器人主要应用的环境为滩涂、沼泽、近岸浅水底和岸边等松软路面，这类路面可塑性、黏着性大，机械强度差，采用沼泽轮可减少打滑、下陷现象以及减小沉陷量、黏着力，从而保证机器人正常行驶。

2 四足仿生移动机器人步态规划

自然界中海龟的爬行步态如图5所示。不同于其他四足动物，海龟在地面上爬行时，其身体一直与地面接触，像四肢拖着身体前进，故其身后会留下一道爬行轨迹。这是因为成年海龟为适应水域环境，其四肢进化为较柔软的桨状结构，爬行时四肢难以支撑身体的重量，呈现出独特的“拄拐”式爬行^[13]。若将海龟的“拄拐”式爬行动作完全应用于机器人，则会增大机器人的行进阻力。此外，机器人支腿不像海龟四肢一样柔软，可撑起整个机身。基于此，对海龟爬行步态进行改进，为机器人规划了一种仿海龟爬行步态，如图6所示。图6中：足端与机身为虚线代表腾空，为实线代表支撑地面。机器人爬行步态与海龟爬行步态的区别主要在于：机器人在支腿后蹬时将机身撑起，而海龟身体始终与地面接触。在该爬行步态下，机器人机身与4条支腿交替支撑，且支腿支撑时4条支腿同时接触地面，可提高机器人的驱动力和增大机器人与地面的接触面积^[14]。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 自然界中海龟的爬行步态

Fig.5 Crawling gait of turtle in nature

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 四足仿生移动机器人的仿海龟爬行步态

Fig.6 Turtle-imitated crawling gait of quadruped bionic mobile robot

仿海龟爬行步态虽能满足机器人在陆地上的运动要求，但运动速度缓慢且灵活性差。因此，参照山羊行走原理，为机器人规划了一种速度较快的仿山羊行走步态。自然界中山羊的行走步态如图7所示，处于对角的2对腿交替支撑与摆动，实现身体的前进。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 自然界中山羊的行走步态

Fig.7 Walking gait of goat in nature

所设计的机器人仿山羊行走步态如图8所示。图中RF、LF、LH、RH分别表示右前、左前、左后、右后支腿，对应编号1，2，3，4。在初始状态下，机器人的4条支腿处于同一姿态并将机身撑起。随后，支腿1，3进入摆动相，此时这2条支腿的膝关节与髋关节同步运动，在髋关节摆动前期，膝关节向机身内侧屈曲；在髋关节摆动中期，膝关节的屈曲角度达到最大；在髋关节摆动后期，膝关节开始伸展；在髋关节摆动末期，膝关节恢复原位。与此同时，支腿2，4处于支撑相，其髋关节往后摆动以使支腿推动机身，而膝关节保持原状态，机器人向前前进一个步长，呈图8(c)所示姿态；最后，支腿1，3进入支撑相，支腿2，4进入摆动相，机器人再前进一个步长，从而完成一个步态周期。机器人重复图8(b)至图8(d)过程，即可实现连续快速地前进。

图8

新窗口打开| 下载原图ZIP| 生成PPT

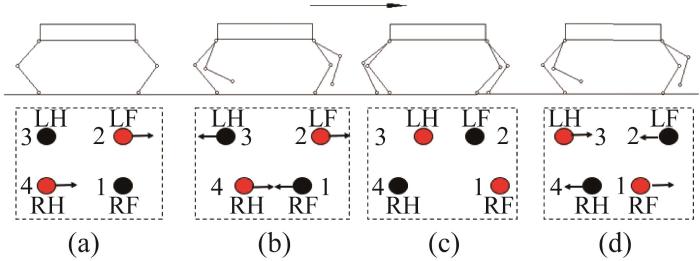

图8 四足仿生移动机器人的仿山羊行走步态

Fig.8 Goat-imitated walking gait of quadruped bionic mobile robot

3 四足仿生移动机器人动力学分析

通过动力学分析可以确定机器人的运动规律、关节扭矩需求和能源消耗等，从而确定机器人的控制参数和机械结构，以实现更加准确、高效和安全的运动控制^[15-18]。

3.1　动力学模型构建

本文所设计的四足仿生移动机器人的支腿组件繁多，很难精确描述其动力学数学模型。为此，本文采用拉格朗日法对机器人的支腿（以右前支腿为例）进行动力学分析。支腿的简化条件如下^[19]：

1）假设支腿为刚性结构，即在运动过程中不发生形变；

2）忽略支腿中各接触部件在运动过程中产生的摩擦力；

3）将转腿、大腿、小腿及各连接部件视作质量均匀的刚体。

机器人支腿中的转腿、大腿和小腿均由安装在对应末端的关节舵机驱动。为方便计算，在动力学建模时将转腿、大腿和小腿看作质量均匀分布的刚性连杆。所建立的支腿动力学分析模型如图9所示。其中： $l_{0}$ 、 $l_{1}$ 、 $l_{2}$ 分别为转腿、大腿、小腿的长度， $m_{0}$ 、 $m_{1}$ 、 $m_{2}$ 分别为转腿、大腿、小腿的质量， $θ_{0}$ 、 $θ_{1}$ 、 $θ_{2}$ 分别为转腿关节、髋关节、膝关节的转角， $τ_{0}$ 、 $τ_{1}$ 、 $τ_{2}$ 分别为转腿关节、髋关节、膝关节的扭矩。

图9

新窗口打开| 下载原图ZIP| 生成PPT

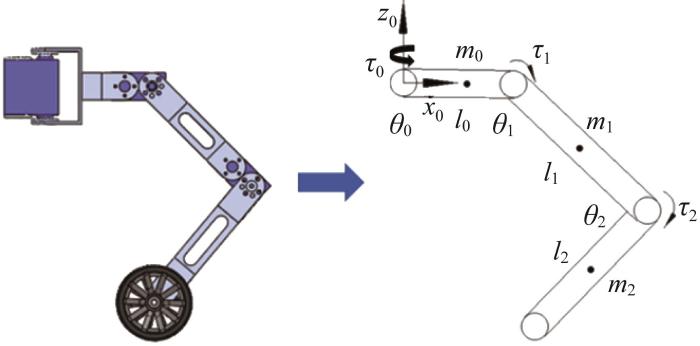

图9 支腿动力学分析模型

Fig.9 Dynamics analysis model of outrigger

基于图9和拉格朗日算子^[20]，机器人支腿的拉格朗日方程可表示为：

\frac{d}{d t} \frac{\partial}{\partial {\dot{θ}}_{i}} T (θ, \dot{θ}) - \frac{\partial}{\partial θ_{i}} T (θ, \dot{θ}) + \frac{\partial}{\partial θ_{i}} U (θ) = τ_{i}

(1)

式中：T为支腿的动能，U为支腿的势能， ${\dot{θ}}_{i}$ （i=0, 1, 2）为支腿关节的角速度。

根据上述拉格朗日方程，可得支腿的动力学方程：

[\begin{matrix} τ_{0} \\ τ_{1} \\ τ_{2} \end{matrix}] = A [\begin{matrix} {\ddot{θ}}_{0} \\ {\ddot{θ}}_{1} \\ {\ddot{θ}}_{2} \end{matrix}] + B [\begin{matrix} {\dot{θ}}_{0} \\ {\dot{θ}}_{1} \\ {\dot{θ}}_{2} \end{matrix}] + g (θ)

(2)

其中：

A = [\begin{matrix} (\frac{1}{4} m_{0} + m_{1} + m_{2}) l_{0}^{2} & (\frac{1}{2} m_{1} + m_{2}) l_{0} l_{1} c o s (θ_{0} - θ_{1}) & \frac{1}{2} m_{2} l_{0} l_{2} c o s (θ_{0} - θ_{2}) \\ (\frac{1}{4} m_{1} + m_{2}) l_{0} l_{1} c o s (θ_{0} - θ_{1}) & (\frac{1}{2} m_{1} + m_{2}) l_{1}^{2} & \frac{1}{2} m_{2} l_{1} l_{2} c o s (θ_{1} - θ_{2}) \\ \frac{1}{2} m_{2} l_{0} l_{2} c o s (θ_{0} - θ_{1}) & \frac{1}{2} m_{2} l_{1} l_{2} c o s (θ_{0} - θ_{2}) & \frac{1}{4} m_{2} l_{2}^{2} \end{matrix}]

B = [\begin{matrix} \frac{1}{2} (m_{1} - m_{2}) l_{0} l_{1} {\dot{θ}}_{0} s i n (θ_{0} - θ_{1}) & \frac{1}{2} {\dot{θ}}_{1} (m_{1} - m_{2}) l_{0} l_{1} s i n (θ_{0} - θ_{1}) & \frac{1}{2} {\dot{θ}}_{2} m_{2} l_{0} l_{2} s i n (θ_{0} - θ_{2}) \\ \frac{1}{2} {\dot{θ}}_{1} (m_{1} + m_{2}) l_{0} l_{1} s i n (θ_{0} - θ_{1}) & \frac{1}{2} {\dot{θ}}_{2} m_{2} l_{1} l_{2} c o s (θ_{1} - θ_{2}) {\dot{θ}}_{2} & - \frac{1}{2} {\dot{θ}}_{2} m_{2} l_{1} l_{2} c o s (θ_{1} - θ_{2}) {\dot{θ}}_{2} \\ \frac{1}{2} ({\dot{θ}}_{2} - {\dot{θ}}_{0}) m_{2} l_{0} l_{2} s i n (θ_{0} - θ_{2}) & - \frac{1}{2} {\dot{θ}}_{1} m_{2} l_{1} l_{2} s i n (θ_{1} - θ_{2}) & \frac{1}{2} {\dot{θ}}_{2} m_{2} l_{1} l_{2} s i n (θ_{1} - θ_{2}) \end{matrix}]

g (θ) = [\begin{matrix} (\frac{1}{2} m_{0} - m_{1} + m_{2}) l_{0} c o s θ_{0} \\ (\frac{1}{2} m_{1} + m_{2}) g l_{1} c o s θ_{1} \\ \frac{1}{2} m_{2} g l_{2} c o s θ_{2} \end{matrix}]

式中： ${\ddot{θ}}_{0} 、 {\ddot{θ}}_{1} 、 {\ddot{θ}}_{2}$ 分别为转腿关节、髋关节、膝关节的角加速度。

3.2　动力学模型验证

为验证上文所构建的机器人支腿动力学模型的正确性，设计了如图10所示的仿真验证技术路线。首先，通过ADAMS动力学仿真得到机器人在仿山羊行走步态下的关节扭矩；然后，将式(2)代入MATLAB软件，求解得到各关节扭矩的理论值；最后，通过对比关节扭矩仿真值与理论值之间的误差来验证所构建模型的正确性。

图10

新窗口打开| 下载原图ZIP| 生成PPT

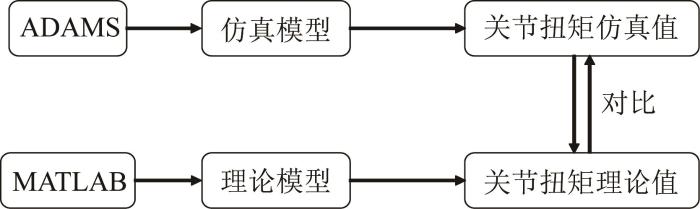

图10 支腿动力学模型仿真验证的技术路线

Fig.10 Technical route for simulation verification of outrigger dynamics model

仿山羊行走步态下机器人髋关节和膝关节的扭矩对比分别如图11和图12所示。由图可以看出，髋、膝关节扭矩的理论曲线与仿真曲线的变化趋势基本相同且吻合度很高；髋关节的最大理论扭矩为18.7 N·m，与对应仿真值的相对误差为1.2%；膝关节的最大理论扭矩为28.6 N·m，与对应仿真值的相对误差为1.9%。由此验证了所构建的机器人支腿动力学模型的正确性，可为后续研究提供理论依据。

图11

新窗口打开| 下载原图ZIP| 生成PPT

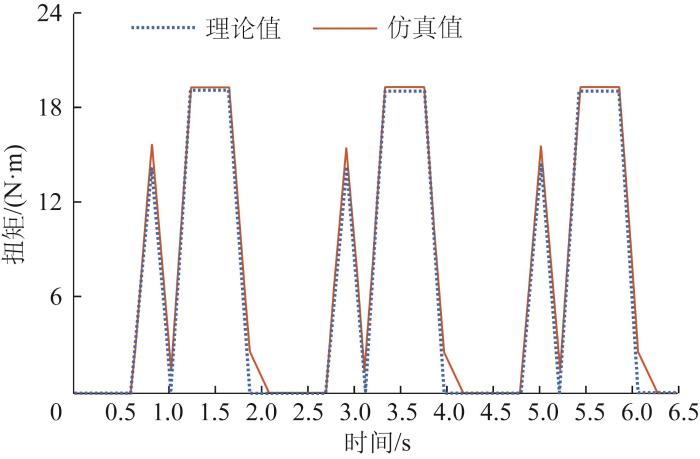

图11 仿山羊行走步态下髋关节扭矩对比

Fig.11 Comparison of hip joint torque under goat-imitated walking gait

图12

新窗口打开| 下载原图ZIP| 生成PPT

图12 仿山羊行走步态下膝关节扭矩对比

Fig.12 Comparison of knee joint torque under goat-imitated walking gait

4 四足仿生移动机器人步态仿真

为了验证所规划的仿海龟爬行步态与仿山羊行走步态的可行性，建立四足仿生移动机器人的虚拟样机模型并开展步态仿真。

首先，开展机器人仿海龟爬行步态仿真，设置仿真时间为8.4 s，步长为500步，仿真结果如图13所示。仿真结果表明，机器人能实现稳定爬行。通过后处理得到机器人机身质心的位移、速度曲线，机身和足端的受力情况以及各关节转角的变化曲线，结果分别如图14至图17所示。

图13

新窗口打开| 下载原图ZIP| 生成PPT

图13 四足仿生移动机器人仿海龟爬行步态仿真结果

Fig.13 Simulation result of turtle-imitated crawling gait of quadruped bionic mobile robot

图14

新窗口打开| 下载原图ZIP| 生成PPT

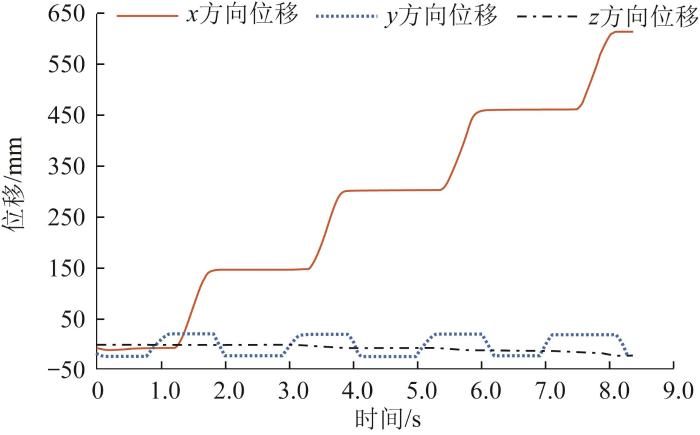

图14 仿海龟爬行步态下机身质心的位移曲线

Fig.14 Displacement curves of fuselage center of mass under turtle-imitated crawling gait

图15

新窗口打开| 下载原图ZIP| 生成PPT

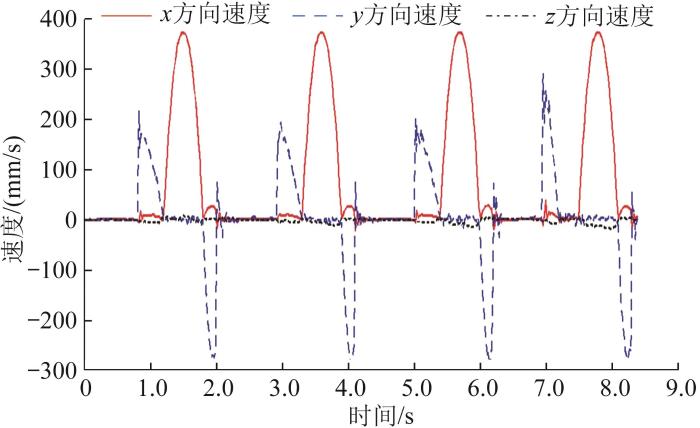

图15 仿海龟爬行步态下机身质心的速度曲线

Fig.15 Velocity curves of fuselage center of mass under turtle-imitated crawling gait

图16

新窗口打开| 下载原图ZIP| 生成PPT

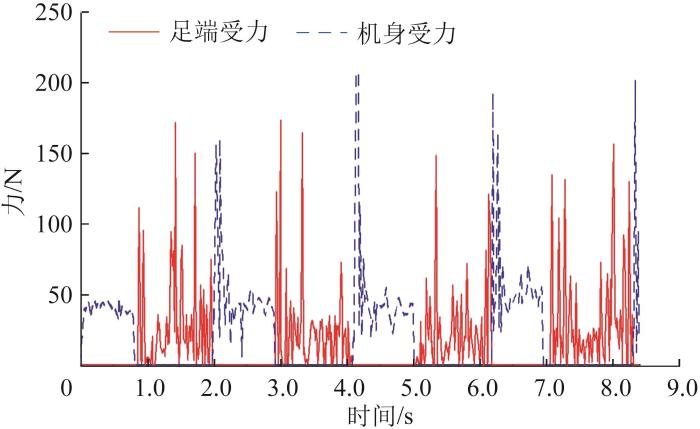

图16 仿海龟爬行步态下机身、足端的受力情况

Fig.16 Force on fuselage and foot end under turtle-imitated crawling gait

图17

新窗口打开| 下载原图ZIP| 生成PPT

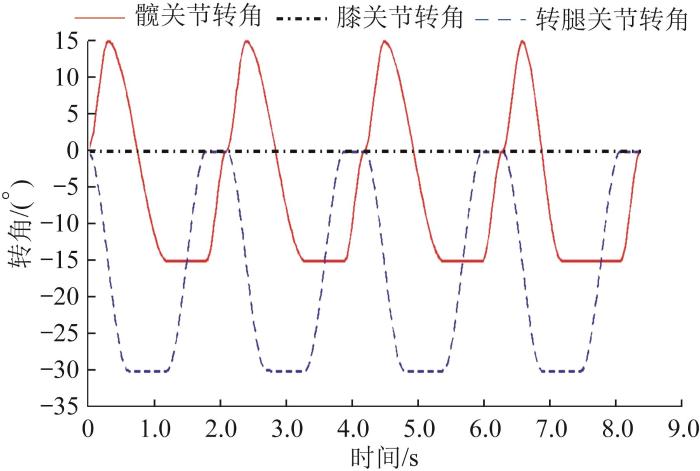

图17 仿海龟爬行步态下各关节转角的变化曲线

Fig.17 Change curve of rotation angle of each joint under turtle-imitated crawling gait

由图14可以看出，机器人在8.4 s内完成了4个爬行步态周期，即向前爬行了4步；机身在x方向（前进方向）上的位移为617 mm；在y方向（竖直方向）上的总位移为0 mm，但机身随步态变化周期性地抬起与落下，高度差为43 mm，这说明在仿海龟爬行步态下机器人的4条支腿周期性地将机身撑高43 mm，这与步态理论规划中机身与支腿交替支撑相符合；机身在z向（横向）上的位移为23 mm，即机器人在前进时向一侧偏移了23 mm，偏移角度为2.1°，说明机器人基本能保持直线前进。由图15可以看出，在仿海龟爬行步态下，机器人呈“拄拐”式前进，机身质心速度曲线的变化规律与位移曲线相吻合，机身在z方向上的速度几乎为0 m/s，说明机器人在运动过程中的横向偏移量很小。图16所示的机身与足端的受力情况表明，在机器人爬行过程中，机身与4条支腿交替支撑，进一步证明了“拄拐”式仿海龟爬行步态的可行性。从图17中可以看出，在仿海龟爬行步态下，膝关节一直保持静止，转腿关节和髋关节周期性转动，以驱动机器人向前爬行。

然后，开展机器人仿山羊行走步态仿真，设置仿真时间为2.4 s，步长为200步，仿真结果如图18所示。结果表明，机器人可实现快速、稳定行走。通过后处理得到仿山羊行走步态下机器人机身质心的位移、速度曲线以及各关节转角的变化曲线，分别如图19至图21所示。限于篇幅，未给出仿山羊行走步态下机器人机身、足端的受力情况。

图18

新窗口打开| 下载原图ZIP| 生成PPT

图18 四足仿生移动机器人仿山羊行走步态仿真结果

Fig.18 Simulation result of goat-imitated walking gait of quadruped bionic mobile robot

图19

新窗口打开| 下载原图ZIP| 生成PPT

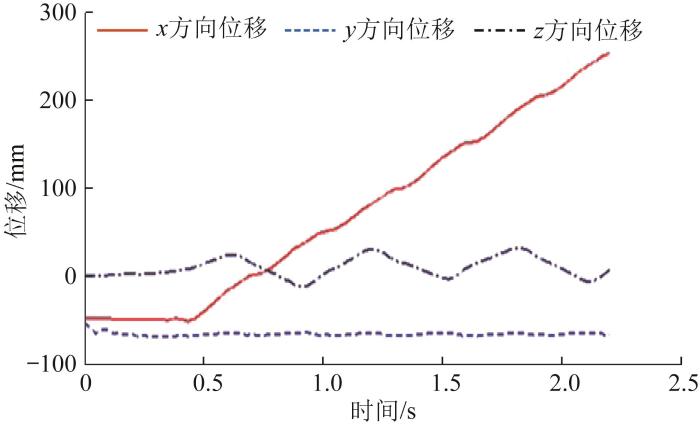

图19 仿山羊行走步态下机身质心的位移曲线

Fig.19 Displacement curves of fuselage center of mass under goat-imitated walking gait

图20

新窗口打开| 下载原图ZIP| 生成PPT

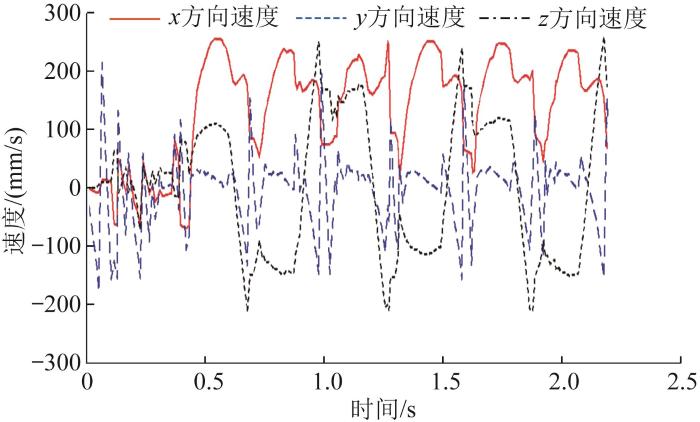

图20 仿山羊行走步态下机身质心的速度曲线

Fig.20 Velocity curves of fuselage center of mass under goat-imitated walking gait

图21

新窗口打开| 下载原图ZIP| 生成PPT

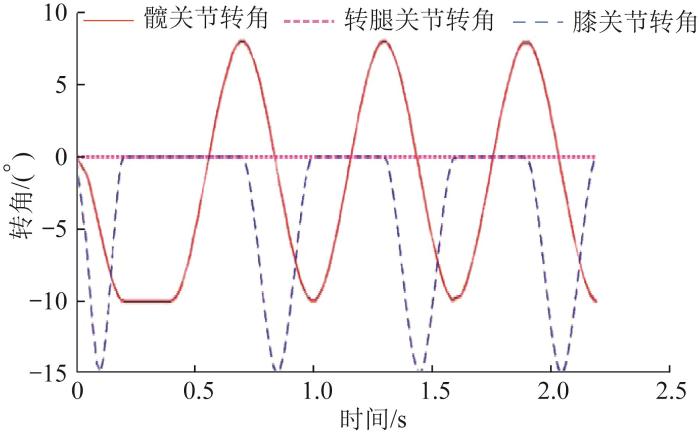

图21 仿山羊行走步态下各关节转角的变化曲线

Fig.21 Change curve of rotation angle of each joint under goat-imitated walking gait

由图19可以看出，在前0.4 s内，机器人原地踏步进行位姿调整，在后2 s 内机器人完成了5个完整的行走步态，机器人共前进了304 mm；2.4 s内机身在前进方向上的总偏移量仅为7 mm，偏移角度为1.3°。这是因为在行走步态下，机器人对角的2条支腿同时起支撑作用，机身在重力作用下会沿对角的2条支腿的连线方向发生翻转，即在机器人行走过程中，机身会发生左右摇摆，但左右摇摆会相互抵消，故总偏移量很小；机身在竖直方向上的位移曲线近似为直线，表明在机器人运动过程中机身上下波动较小。由图20所示的速度曲线可知，仿山羊行走步态下机器人沿前进方向的平均速度为152 mm/s，较仿海龟爬行步态下有大幅提升。从图21中可以看出，在仿山羊行走步态下，机器人的转腿关节保持固定，髋关节与膝关节周期性地动作，以实现快速行走。

5 样机实验

5.1　样机搭建

为进一步验证所设计的四足仿生移动机器人及其规划步态的可行性，按照1∶1的比例搭建机器人样机并开展步态实验。机器人样机由机械结构、电源、驱动系统与控制系统组成。

5.2　步态实验

四足仿生移动机器人仿海龟爬行实验现场如图22所示。实验结果表明，机器人能够按规划的“拄拐”式仿海龟爬行步态稳定运动，爬行时机身离地的最大高度为28 mm，爬行速度为56 mm/s。此外，该机器人在仿海龟爬行步态下还可以爬上坡度为30°的高坡，且能很好地适应沙滩、草地等松软地面。

图22

新窗口打开| 下载原图ZIP| 生成PPT

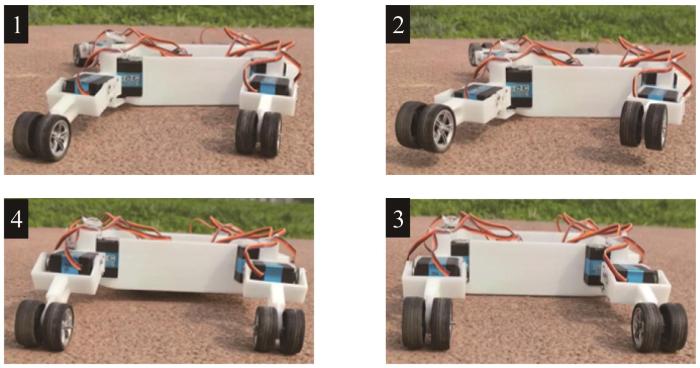

图22 四足仿生移动机器人仿海龟爬行实验现场

Fig.22 Turtle-imitated crawling experiment site of quadruped bionic mobile robot

机器人仿山羊行走实验现场如图23所示。实验结果表明，机器人能按所规划的仿山羊行走步态平稳运动，在5.4 s内前进了1 382 mm，在前进方向上偏移了57 mm，偏移角度为2.3°，平均前进速度为256 mm/s，略低于仿真时的最大速度280 mm/s。可能的原因是舵机存在误差或仿真时所设置的足端-地面的接触参数与实际有较小的偏差。

图23

新窗口打开| 下载原图ZIP| 生成PPT

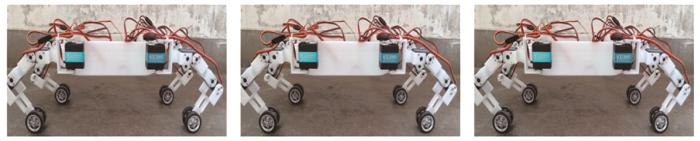

图23 四足仿生移动机器人仿山羊行走实验现场

Fig.23 Goat-imitated walking experiment site of quadruped bionic mobile robot

利用安装在机器人机身上的IMU（inertial measurement unit，惯性测量单元）测量得到仿山羊行走步态下机身的俯仰角、横滚角与侧偏角，分别如图24至图26所示。结果表明，在该步态下，机身俯仰角小于6°，横滚角与侧偏角均小于3°，与仿真值相差不大，即机身在运动过程中基本能保持水平姿态。

图24

新窗口打开| 下载原图ZIP| 生成PPT

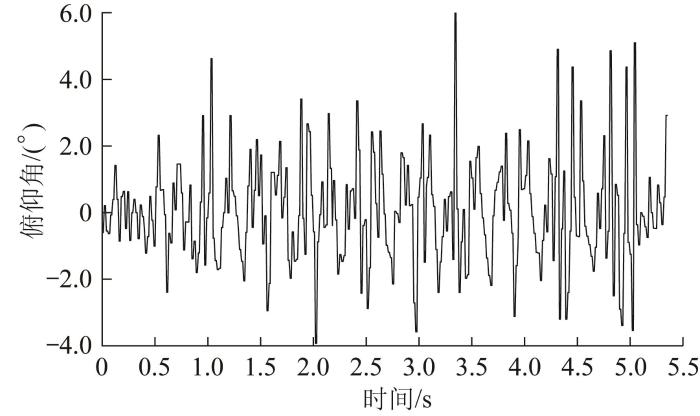

图24 仿山羊行走步态下机身的俯仰角

Fig.24 Pitch angle of fuselage under goat-imitated walking gait

图25

新窗口打开| 下载原图ZIP| 生成PPT

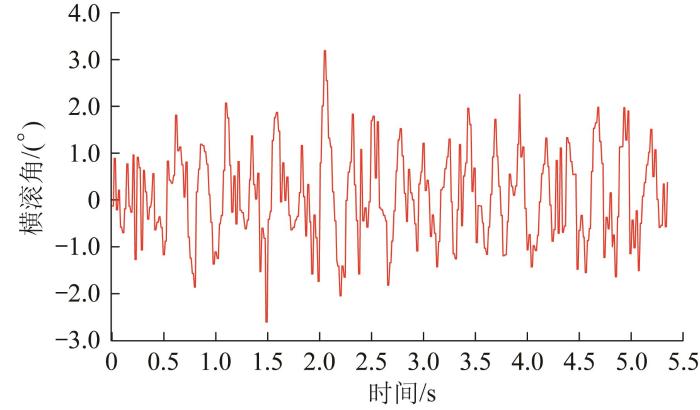

图25 仿山羊行走步态下机身的横滚角

Fig.25 Transverse roll angle of fuselage under goat-imitated walking gait

图26

新窗口打开| 下载原图ZIP| 生成PPT

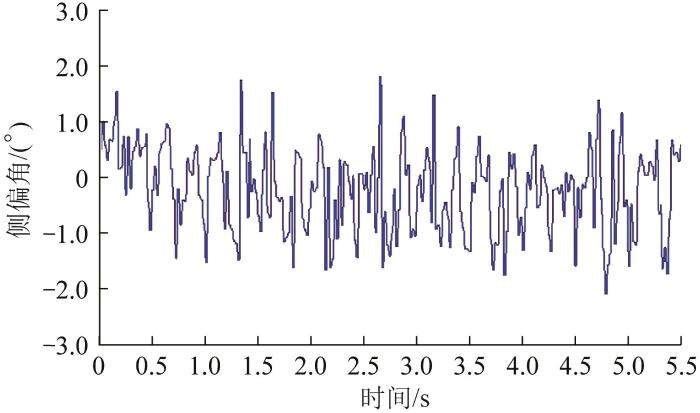

图26 仿山羊行走步态下机身的侧偏角

Fig.26 Lateral deflection angle of fuselage under goat-imitated walking gait

6 结论

本文以海龟与山羊为仿生对象，设计了具备仿海龟爬行和仿山羊行走两种运动模式的四足仿生移动机器人，并对机器人进行了步态规划和动力学分析，得到如下结论：

1）机器人的结构设计、步态规划合理，所构建的动力学模型正确。所规划的仿海龟爬行步态可以适应松软地面及大坡度地形，仿山羊行走步态具备速度快与灵活性高的优势。

2）搭建了机器人样机并开展步态实验，验证了机器人的运动能力。结果表明，机器人能实现仿海龟爬行与仿山羊行走；在仿海龟爬行步态下，机器人不仅能爬越30°的高坡，还能在松软的沙滩和草地上平稳运动；在仿山羊行走步态下，机器人的运动速度较快，且在运动过程中可保持水平姿态。
