工程设计学报
工程设计学报  2025, Vol. 32 Issue (5): 675-685    DOI: 10.3785/j.issn.1006-754X.2025.05.151
优化设计
二维压电精密运动平台行程与频率的协同优化设计
张萌1,2(),朱禹清1,2,杨培基1,吴垚1,2
1.陕西科技大学 机电工程学院，陕西 西安 710021
2.高端自动机械与智能微机电系统陕西省高校工程研究中心，陕西 西安 710021
Co-optimization design of stroke and frequency for two-dimensional piezoelectric precision motion stage
Meng ZHANG1,2(),Yuqing ZHU1,2,Peiji YANG1,Yao WU1,2
1.College of Mechanical and Electrical Engineering, Shaanxi University of Science & Technology, Xi'an 710021, China
2.Shaanxi Provincial Engineering Research Center for Frontier Automatic Machinery and Intelligent Micro-Electromechanical Systems, Xi'an 710021, China
 全文: PDF(3021 KB)   HTML
摘要：

针对二维压电精密运动平台普遍存在的驱动频率受限及输出行程不足等问题，基于频响特性与输出行程协同提升的策略，结合杆式放大原理设计了一种新型的二维压电精密运动平台。首先，开展了柔性铰链构型对位移放大性能影响的定量分析，并基于矩阵位移法建立了精密运动平台的静/动力学一体化模型。然后，针对精密运动平台位移输出及动态响应特性的提升需求，从柔性铰链的尺寸参数入手，结合敏感度分析和约束优化方法对关键设计变量进行了排序和优化，并利用ANSYS Workbench软件对精密运动平台的位移放大倍数和固有频率进行了有限元仿真。最后，通过实验验证了优化后精密运动平台静/动力学一体化模型的准确性。实验结果表明：精密运动平台的一阶固有频率为2 123 Hz，与仿真值2 172 Hz的相对误差为2.256%；在不同输入位移下，平均位移放大倍数为2.771，与仿真结果的相对误差为7.910%。当输入电压为120 V时，精密运动平台的输入位移为9.620 μm，输出位移为28.805 μm，对应的位移放大倍数为2.994，与仿真值3.009的相对误差为0.499%。所设计的精密运动平台表现出良好的位移放大性能和快速响应特性，且结构相对紧凑，具有一定的实际应用价值。
关键词： 压电精密运动平台;  矩阵位移法;  协同优化;  有限元仿真
Abstract:

Aiming at the common problems of limited driving frequency and insufficient output stroke in two-dimensional piezoelectric precision motion stages, a novel two-dimensional piezoelectric precision motion stage is designed by integrating a coordinated enhancement strategy of frequency response characteristics and output stroke with the lever-type amplification mechanism. Firstly, a quantitative analysis was conducted to investigate the influence of flexure hinge configurations on the displacement amplification performance, and an integrated statics/dynamics model of the precision motion stage was established based on the matrix displacement method. Then, in view of the improvement requirements for displacement output and dynamic response characteristics of the precision motion stage, starting from the dimensional parameters of flexure hinges, the key design variables were sorted and optimized by combining sensitivity analysis and constraint optimization methods. Meanwhile, the finite element simulation for the displacement amplification ratio and natural frequency of the precision motion stage was carried out using the ANSYS Workbench software. Finally, the accuracy of the integrated statics/dynamics model of the optimized precision motion stage was validated through experiments. The experimental results showed that the first-order natural frequency of the precision motion stage was 2 123 Hz, with a relative error of 2.256% compared to the simulated value of 2 172 Hz. Across varying input displacements, the average displacement amplification ratio was 2.771, with a relative error of 7.910% compared to the simulation results. When the input voltage was 120 V, the precision motion stage achieved an input displacement of 9.620 μm and an output displacement of 28.805 μm, and the corresponding displacement amplification ratio was 2.994, with a relative error of 0.499% compared to the simulated value of 3.009. The designed precision motion stage exhibits excellent displacement amplification performance and rapid response characteristics, and has a relatively compact structure, thus possessing certain practical application value.
Key words: piezoelectric precision motion stage    matrix displacement method    co-optimization    finite element simulation
收稿日期: 2025-04-14 出版日期: 2025-10-31
CLC:  TH 112
基金资助: 陕西省自然科学基础研究计划(2025JC-YBMS-603);陕西省自然科学基础研究计划(2025JC-YBMS-557);陕西省教育厅重点科学研究计划项目(24JR041);陕西省教育厅服务地方专项项目（产业化培育项目）(24JC007);西安市科学技术局高校院所科技人员服务企业项目(2025JH-GXKJRC-0132);陕西高校青年创新团队项目（2025年）
作者简介: 张　萌（1990—），男，副教授，硕士生导师，博士，从事智能结构及系统的优化设计、压电驱动与精密定位、振动及非线性主动控制等研究，E-mail: zhangmeng@sust.edu.cn，https://orcid.org/0009-0003-9485-5578
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
张萌
朱禹清
杨培基
吴垚

引用本文:

张萌,朱禹清,杨培基,吴垚. 二维压电精密运动平台行程与频率的协同优化设计[J]. 工程设计学报, 2025, 32(5): 675-685.

Meng ZHANG,Yuqing ZHU,Peiji YANG,Yao WU. Co-optimization design of stroke and frequency for two-dimensional piezoelectric precision motion stage[J]. Chinese Journal of Engineering Design, 2025, 32(5): 675-685.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.05.151    或    https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I5/675

图1  不同类型的柔性铰链
图2  桥式构型放大原理
图3  杆式构型放大原理
图4  二维压电精密运动平台整体构型
图5  柔性单元节点位移示意图

柔性铰链

数量

位移放大

倍数

一阶固有

频率/Hz

侧向误差/μm
22.846 82 315.90.010 487
32.587 92 415.90.009 573
42.272 52 516.40.013 573
表1  不同柔性铰链数量对精密运动平台性能的影响
图6  精密运动平台离散化构型

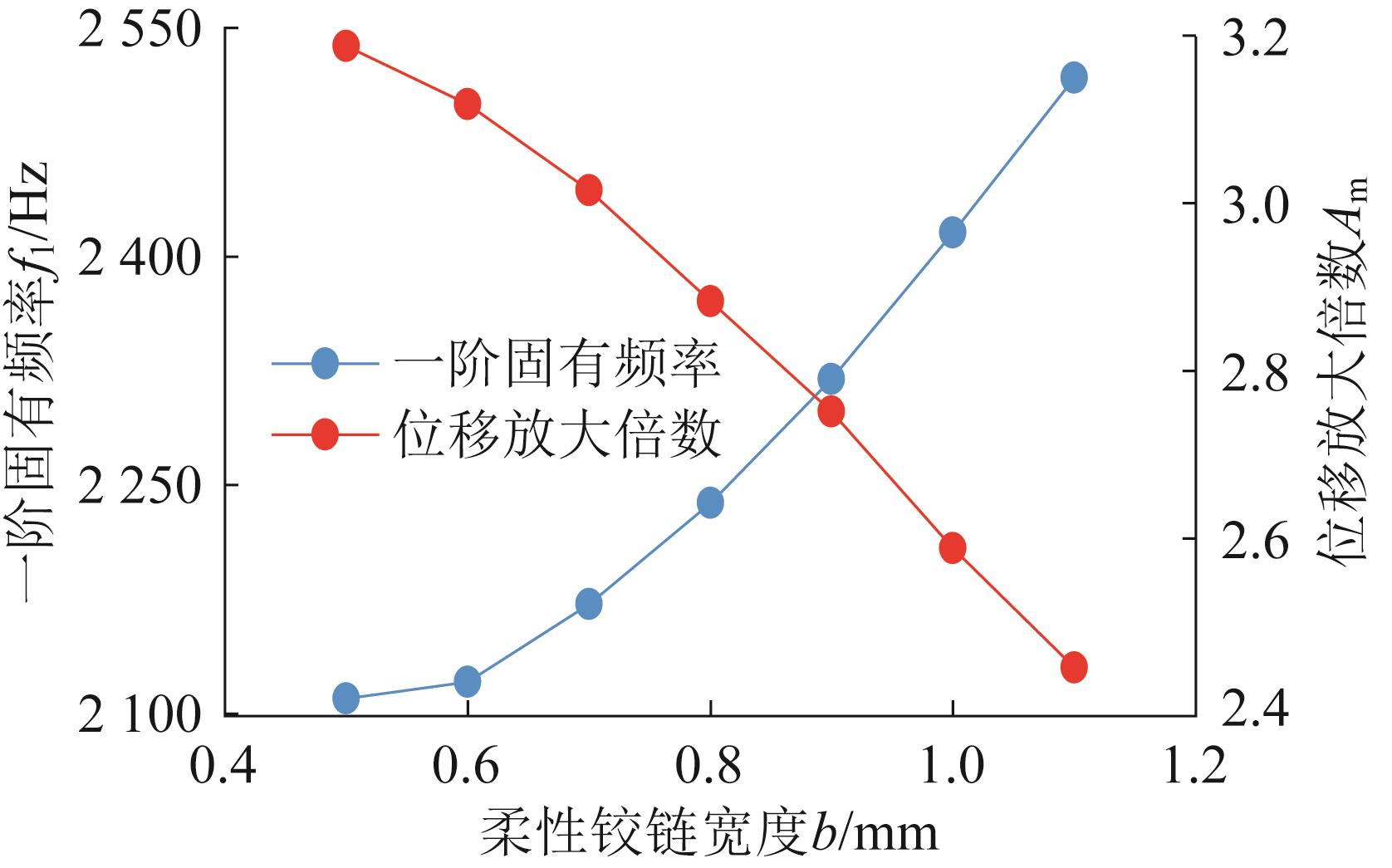

图7  柔性铰链宽度对精密运动平台性能的影响
图8  柔性铰链高度对精密运动平台性能的影响
图9  位移放大倍数与一阶固有频率的Pareto前沿关系
材料弹性模量/GPa泊松比适用场景
钛合金1100.32~0.34高精度柔性机构、航空航天
铝合金690.33~0.34轻量化柔性机构/机器人
不锈钢2000.27~0.30医疗器械、微机电系统制造
硅橡胶0.001~0.0100.47~0.50仿生机构、人工肌肉
聚氨酯0.002~0.1000.45~0.50可拉伸电子器件
表2  不同材料的性能及其应用场景
图10  精密运动平台的静态分析结果
图11  精密运动平台的一阶模态分析结果
图12  精密运动平台的二阶模态分析结果
图13  精密运动平台的三阶模态分析结果
图14  压电驱动系统装配模型
图15  压电驱动系统性能测试平台
图16  不同电压下精密运动平台的位移响应曲线
图17  精密运动平台输入、输出位移及其线性拟合误差
输入位移/μm输出位移/μm位移放大倍数
2.46.62.750
3.58.72.486
4.211.12.643
4.513.63.022
6.216.52.661
6.919.32.797
7.421.62.919
8.223.72.890
表3  精密运动平台的位移放大倍数
图18  输入电压为120 V时精密运动平台的输入、输出位移
图19  正弦扫描信号
图20  压电驱动系统的频率响应曲线
