基于<strong>STM32</strong>的全自动病理染色控制系统的设计与实现

doi:10.3785/j.issn.1006-754X.2022.00.063

工程设计学报

2022, Vol. 29

Issue (4): 510-518 DOI: 10.3785/j.issn.1006-754X.2022.00.063

整机和系统设计

基于STM32的全自动病理染色控制系统的设计与实现

谭鑫平¹(

),甘浪¹,林成旭¹,李雪梅²,李倩²,闫旺²,陈刚²,廖广兰¹,刘智勇¹(

)

^1.华中科技大学机械科学与工程学院，湖北武汉 430074
^2.武汉康录生物技术股份有限公司，湖北武汉 430000

Design and implementation of fully automatic pathological staining control system based on STM32

Xin-ping TAN¹(

),Lang GAN¹,Cheng-xu LIN¹,Xue-mei LI²,Qian LI²,Wang YAN²,Gang CHEN²,Guang-lan LIAO¹,Zhi-yong LIU¹(

)

^1.School of Mechanical Science and Engineering, Huazhong University of Science and Technology, Wuhan 430074, China
^2.Wuhan Health Care Biotechnology Co. , Ltd. , Wuhan 430000, China

全文: PDF(3962 KB) HTML

摘要：

FISH （fluorescence in situ hybridization，荧光原位杂交）染色是应用于病理分析的重要技术。传统的手工染色方式由于操作繁琐及实验条件限制难以控制杂交质量，而国内现有的染色系统存在自动化程度低等缺点。为了解决上述问题，基于STM32嵌入式系统和GUI （graphical user interface，图形用户界面）开发了一套全自动病理染色控制系统。以STM32F103ZET6作为下位机处理器，利用QT软件和C++语言设计GUI界面，实现了对多样本FISH染色过程的全自动化控制。所研发的控制系统能够满足全自动病理染色系统的控制要求，滴加试剂的位置精度达到0.05 mm，试剂体积精度达到0.6 μL，设备故障响应时间小于0.5 s，多次实验设备运行故障率小于3%，加样时试剂类型选择准确率达到100%，图像可判读率达到90%以上。该控制系统具有高效率、高鲁棒性的优点，结合全自动病理染色硬件系统进行染色实验，取得了均匀、良好的染色效果，因此具有良好的应用价值。

关键词： 全自动病理染色系统; 控制系统; STM32F103ZET6; GUI （图形用户界面）; FISH （荧光原位杂交）染色技术

Abstract:

FISH (fluorescence in situ hybridization) staining is an important technique applied to pathological analysis. Traditional manual staining method is difficult to control hybridization quality due to the cumbersome operation and the limitations of experimental conditions, while the existing domestic staining system has the disadvantages of low degree of automation. In order to solve the above problems, a fully automatic pathological staining control system was developed based on STM32 embedded system and GUI (graphical user interface). With STM32F103ZET6 as the lower processor, GUI interface designed by QT software and C++ language, the system realized the fully automatic control of multi-sample FISH staining process. The developed control system could meet the control requirements of the fully automatic pathological staining system. The position accuracy of the dropping reagent could reach 0.05 mm, the reagent volume accuracy could reach 0.6 μL, the equipment fault response time was less than 0.5 s, the failure rate of equipment in multiple experiments was less than 3%, the accuracy of reagent type selection during sample addition reached 100%, and the image legibility rate was more than 90%. The control system has the advantages of high efficiency and high robustness. Combined with the fully automatic pathological staining hardware system, the staining experiment could achieve a uniform and good staining effect. So, it has good application value.

Key words: fully automatic pathological staining system control system STM32F103ZET6 GUI(graphical user interface) FISH (fluorescence in situ hybridization) staining technology

收稿日期: 2021-12-20 出版日期: 2022-09-05

CLC:

TP 273

通讯作者: 刘智勇 E-mail: tan@hust.edu.cn;zhiyong_liu@hust.edu.cn

作者简介: 谭鑫平（1999—），男，湖南衡阳人，硕士生，从事嵌入式系统、数字图像处理和深度学习研究，E-mail：xinping_ tan@hust.edu.cn，https：//orcid.org/0000-0003-4210-3852

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	谭鑫平
	甘浪
	林成旭
	李雪梅
	李倩
	闫旺
	陈刚
	廖广兰
	刘智勇

引用本文:

谭鑫平,甘浪,林成旭,李雪梅,李倩,闫旺,陈刚,廖广兰,刘智勇. 基于STM32的全自动病理染色控制系统的设计与实现[J]. 工程设计学报, 2022, 29(4): 510-518.

Xin-ping TAN,Lang GAN,Cheng-xu LIN,Xue-mei LI,Qian LI,Wang YAN,Gang CHEN,Guang-lan LIAO,Zhi-yong LIU. Design and implementation of fully automatic pathological staining control system based on STM32[J]. Chinese Journal of Engineering Design, 2022, 29(4): 510-518.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.063 或 https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I4/510

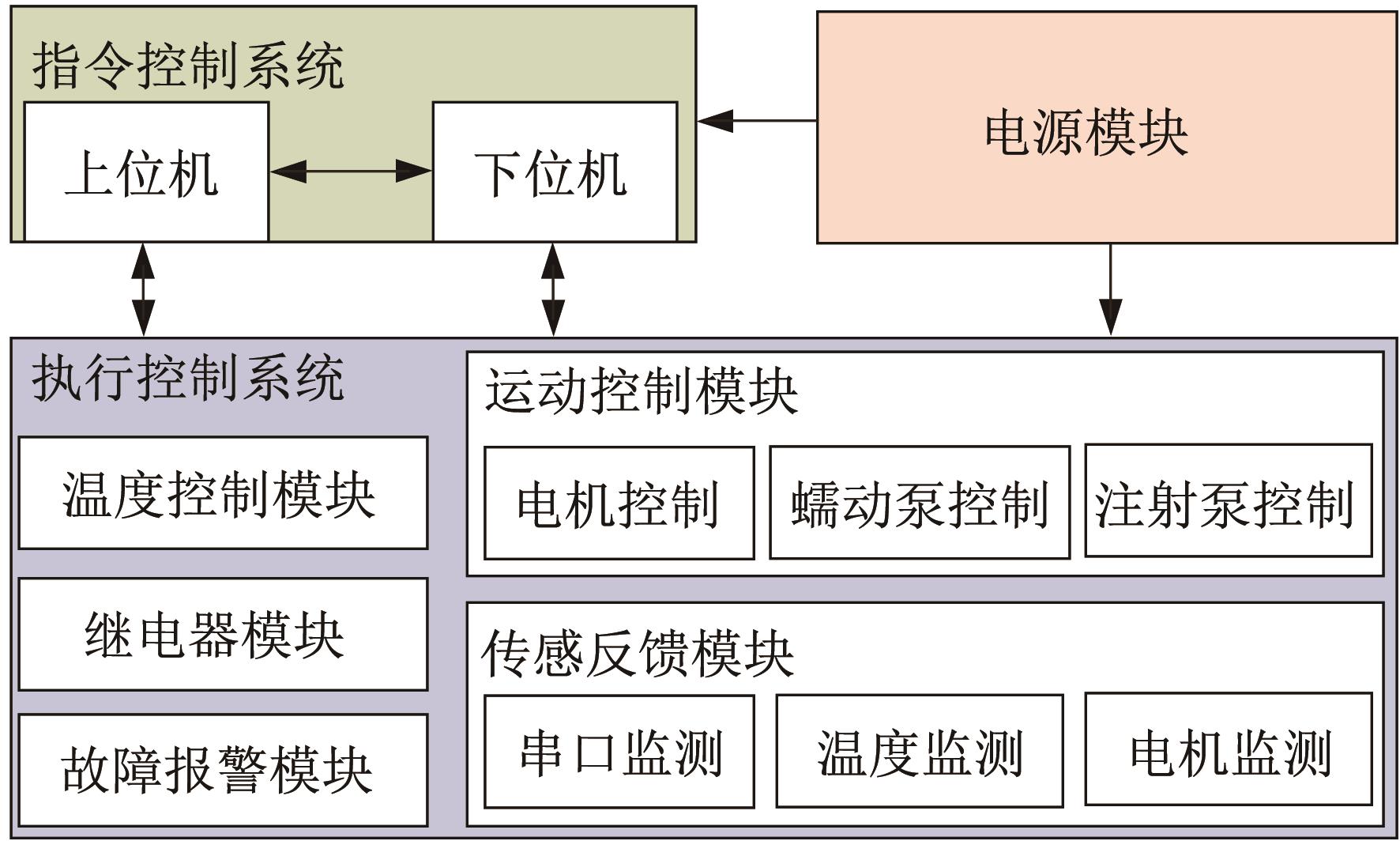

图1 染色控制系统组成

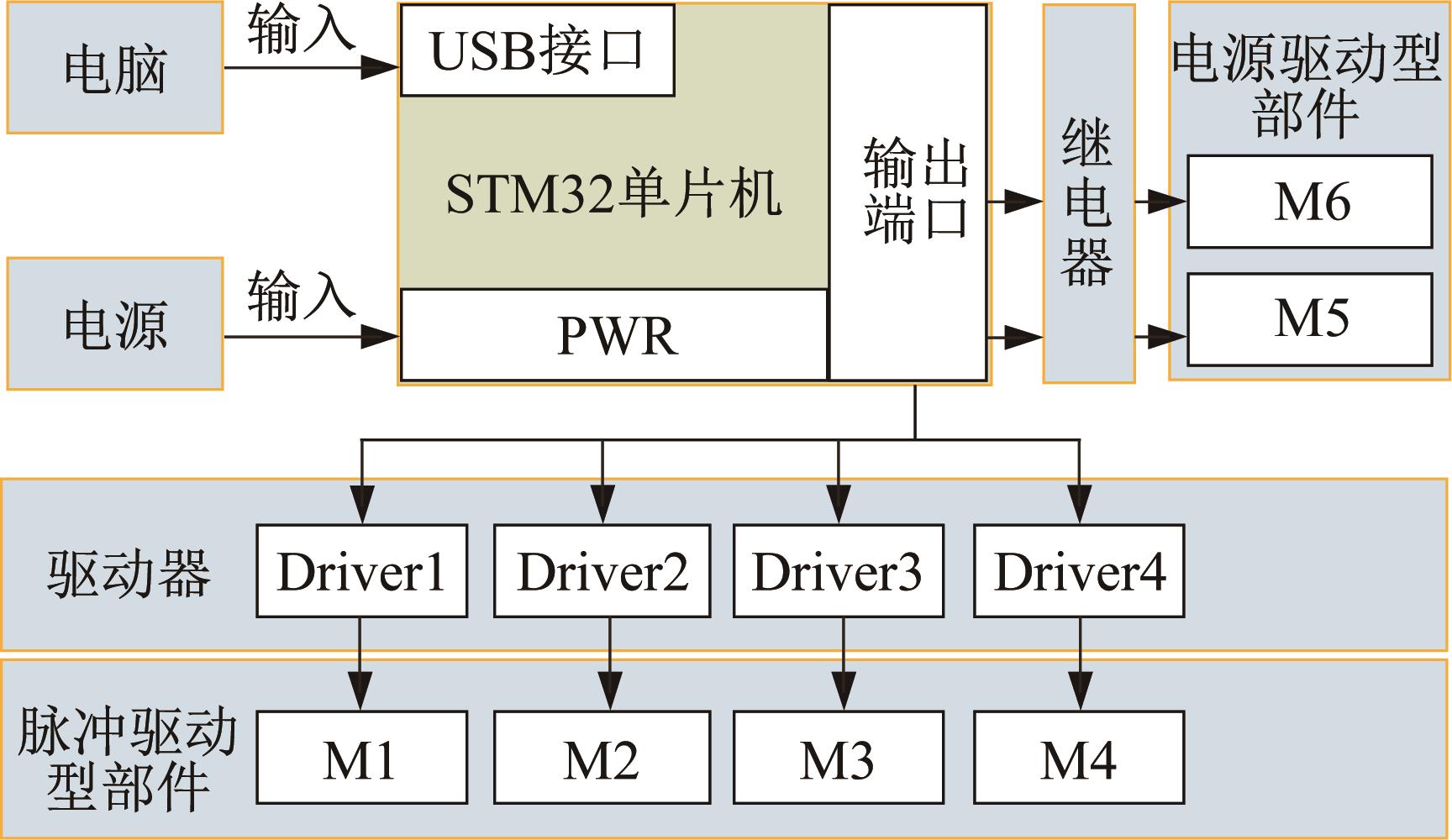

图2 染色控制系统主电路连接示意

表1 染色控制系统主要运动部件的参数

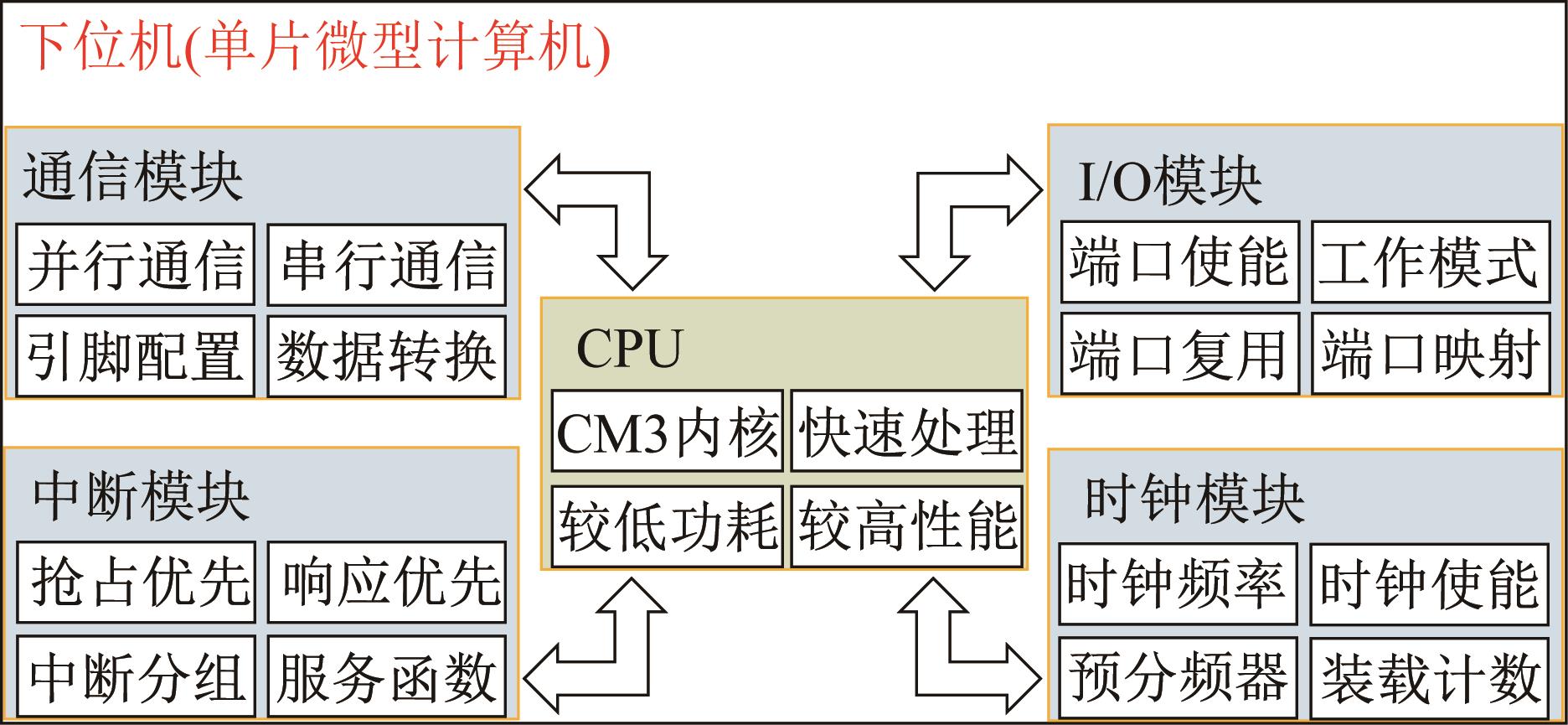

图3 下位机模块构成

表2 STM32 I/O模块的引脚分配

图4 下位机程序流程框图

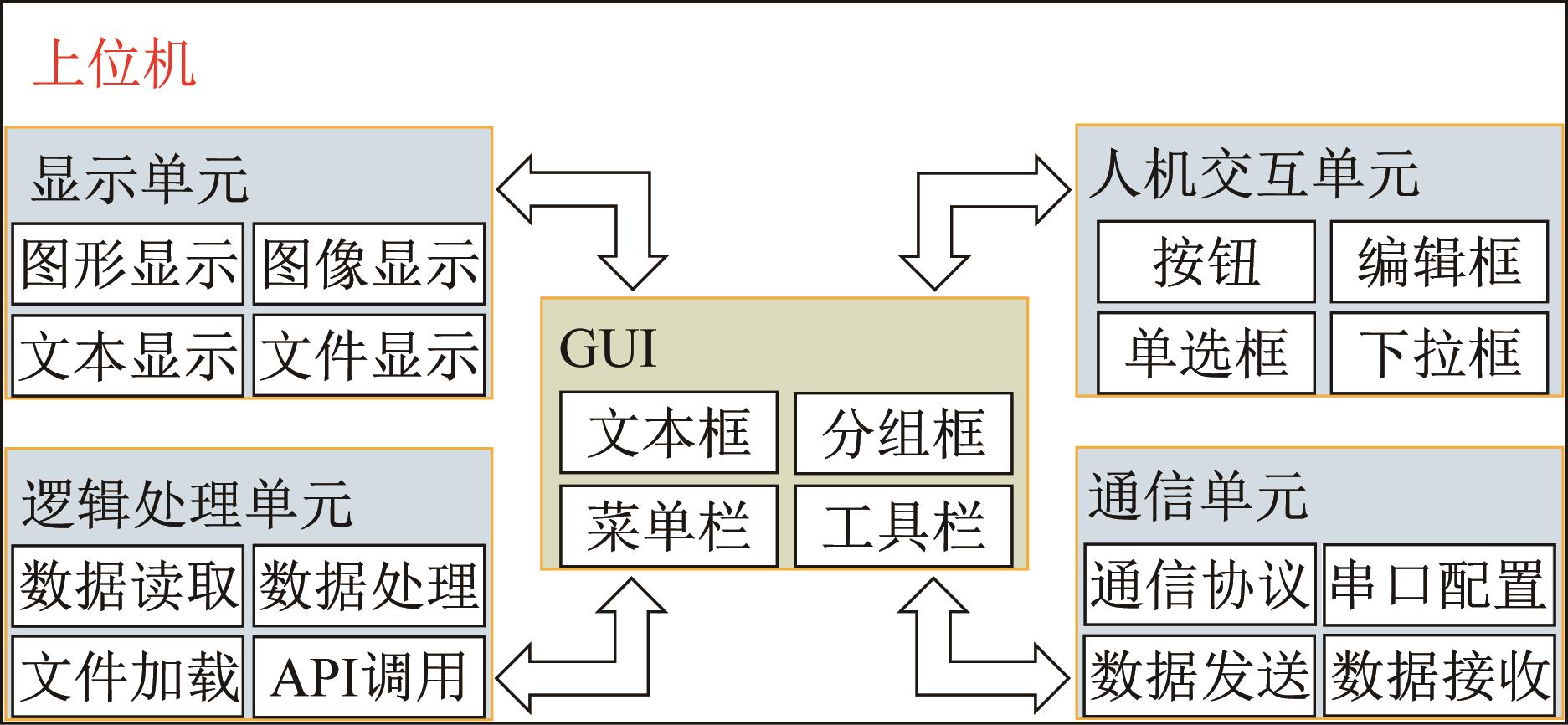

图5 上位机模块构成

表3 面向FISH染色的全自动病理染色系统的染色步骤

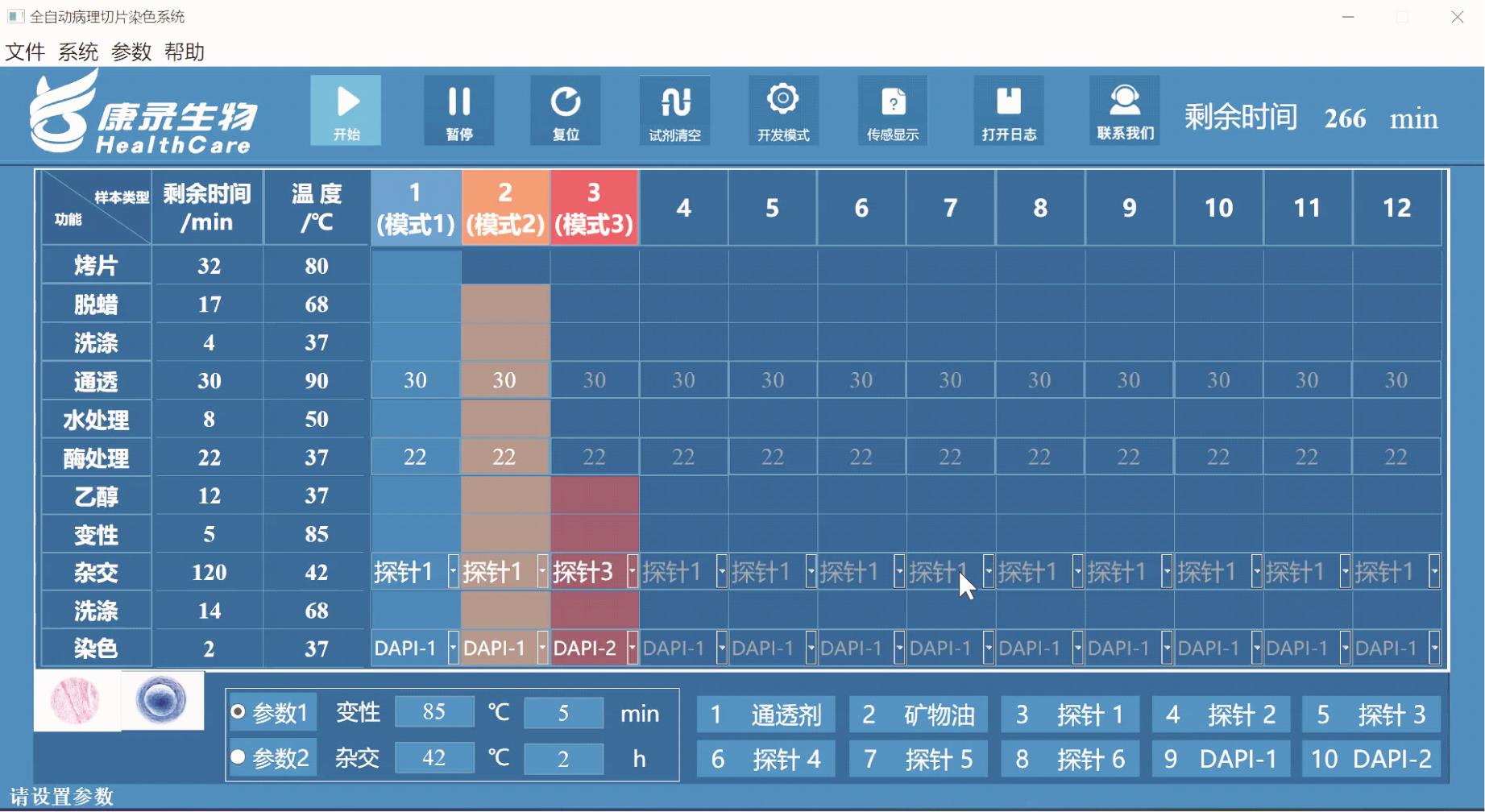

图6 染色控制系统GUI界面

表4 界面状态变量及其事件、设定值

图7 通信内容及STM32数据传输过程

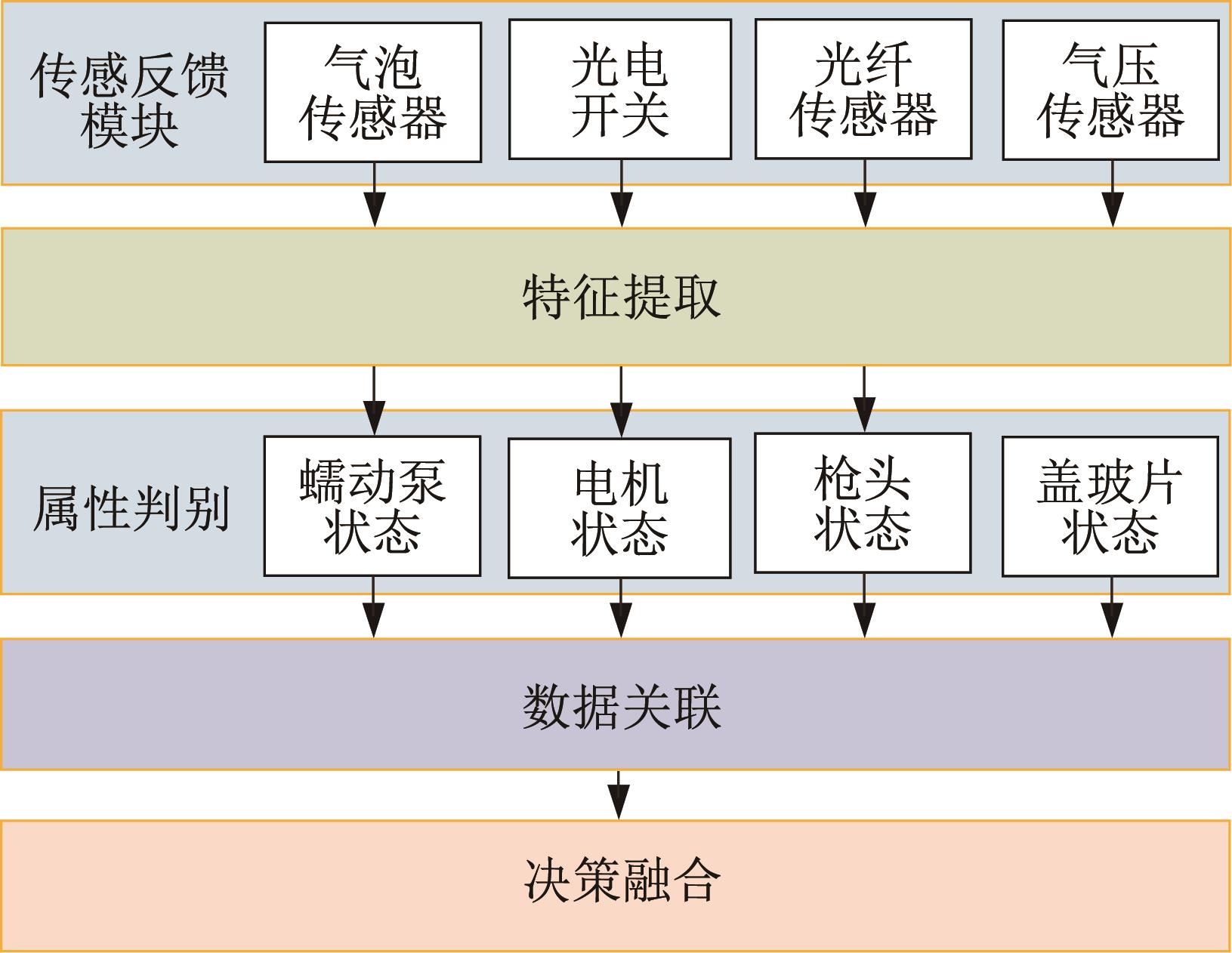

图8 多传感信息融合流程

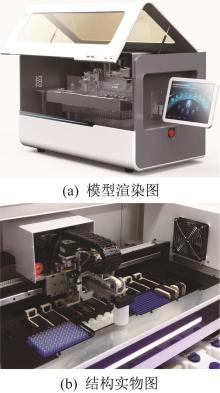

图9 全自动病理染色系统模型渲染图及结构实物图

图10 实验所得的荧光图像

表5 所研发的全自动病理染色系统与已有自动化染色系统的参数对比
