面向垃圾分类场景的轻量化目标检测方案

doi:10.3785/j.issn.1008-973X.2024.01.008

面向垃圾分类场景的轻量化目标检测方案

陈健松^,, 蔡艺军^,

厦门理工学院光电与通信工程学院，福建厦门 361024

Lightweight object detection scheme for garbage classification scenario

CHEN Jiansong^,, CAI Yijun^,

School of Opto-electronic and Communication Engineering, Xiamen University of Technology, Xiamen 361024, China

通讯作者: 蔡艺军，男，副教授. orcid.org/0000-0002-7520-9277. E-mail： yijuncai@foxmail.com

收稿日期: 2023-01-17

基金资助:

国家自然科学基金青年资助项目（62005232）；福建省自然科学基金面上项目（2020J01294）

Received: 2023-01-17

Fund supported:

国家自然科学基金青年资助项目（62005232）；福建省自然科学基金面上项目（2020J01294）

作者简介 About authors

陈健松（1998—），男，硕士生，从事嵌入式AI的研究.orcid.org/0000-0002-9557-233X.E-mail：1425633559@qq.com , E-mail：1425633559@qq.com

摘要

针对边缘端进行垃圾检测分类实时性差的问题，提出轻量化的Yolov5垃圾检测解决方案. 引入Stem模块，增强模型对输入图像的特征提取能力. 将backbone的C3模块进行改进，提高特征提取能力. 使用深度可分离卷积替换网络中的3×3降采样卷积，实现模型轻量化. 使用K-means++算法重新计算物体的锚框值，使模型在训练过程中能够更好地预测目标框的大小. 通过实验研究对比可知，改进模型相比于Yolov5s模型，mAP_0.5提升了0.8%，mAP_0.5:0.95提升了3%，模型参数量减少到原来的77.9%，推理速度提升了21.9%，极大地提高了模型的检测性能.

关键词： 垃圾分类 ; Yolov5 ; 深度可分离卷积 ; K-means++算法 ; Stem模块

Abstract

A lightweight Yolov5 garbage detection solution was proposed aiming at the issue of poor real-time performance in garbage detection classification on edge devices. The Stem module was introduced to enhance the model’s ability to extract features from input images. The C3 module of the backbone was improved to increase feature extraction capabilities. Depthwise separable convolution was used to replace the 3×3 downsampling convolutions in the network, achieving model lightweighting. The K-means++ algorithm was employed to recompute anchor box values for objects, enabling the model to better predict target box sizes during training. Experimental research and comparisons show that the improved model achieves a 0.8% increase in mAP_0.5 and a 3% increase in mAP_0.5:0.95, while reducing model parameters by 77.9% and improving inference speed by 21.9% compared with the Yolov5s model, significantly enhancing the detection performance of the model.

Keywords： garbage classification ; Yolov5 ; depthwise separable convolution ; K-means++ algorithm ; Stem module

PDF (1542KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

陈健松, 蔡艺军. 面向垃圾分类场景的轻量化目标检测方案. 浙江大学学报(工学版)[J], 2024, 58(1): 71-77 doi:10.3785/j.issn.1008-973X.2024.01.008

CHEN Jiansong, CAI Yijun. Lightweight object detection scheme for garbage classification scenario. Journal of Zhejiang University(Engineering Science)[J], 2024, 58(1): 71-77 doi:10.3785/j.issn.1008-973X.2024.01.008

随着人民生活水平的提高，生活垃圾数量迅猛剧增，大量的垃圾对人类的健康、环境的破坏及经济的发展带来严重的威胁. 传统的垃圾回收需要大量的人力和物力，利用深度学习技术，对垃圾进行智能化、自动化处理将成为一种趋势，可以提高垃圾的处理效率，有利于绿色经济和低碳循环发展.

近年来，基于深度学习的目标检测算法已经成为主流，深度学习以其强大的特征表示能力和端到端的学习能力，极大地提高了目标检测的精度和效率. 其中目标检测算法主要分为一阶段和二阶段算法两大类. 二阶段算法在第一阶段专注于找到物体的位置，得到建议框，提高准确率和召回率；第二阶段专注于对建议框进行物体分类，找到更加精确的锚框，其算法有R-CNN、SPP-Net、Fast R-CNN和 Faster R-CNN^[1-4]. 一阶段算法减少了生成建议框这个阶段，直接产生物体的类别概率和位置坐标值，经过单次检测可以直接得到最终的检测结果，其代表算法有Yolo^[5]、SSD^[6]. 这2种算法的处理过程不同，在性能表现上的差异较大. 前者在检测精度和定位精度方面具有优势，后者在速度方面具有优势.

Yolo系列算法作为一阶段算法，因其优秀的检测性能得到了广泛的应用，对于边缘端设备十分友好. 研究人员对Yolo系列算法提出许多改进方法. 李小波等^[7-8]在模型中添加注意力机制，增强特征图的信息表达能力，提高模型对小尺度目标的检测能力，但是模型的复杂度相应增加，不利于边缘端部署. 李仁鹰等^[9-11]通过将模型的主干网络替换为MobileNetV2，并嵌入注意力机制来实现模型的轻量化，在模型复杂度上有了改进，但没有很好地兼顾精度. 王相友等^[12-13]利用通道剪枝来实现模型的轻量化，杨小冈等^[14]在将模型的主干网络修改成MobileNetV3的基础上进行迭代剪枝. 这2种改进方式都使模型的推理速度大大加快，但是精度有所下降.

以上研究只针对精度和轻量化其中一种进行改进，不能同时满足检测精度和推理速度2种要求. 本文对Yolov5s模型进行轻量化改进，在保证模型精度的同时，提高模型的推理速度，对于边缘端设备更加友好.

1. Yolov5算法改进

从模块和数据2个方面进行改进. 如图1所示，在模块方面，引入Stem模块和深度可分离卷积，对C3模型进行改进. 在数据方面，利用K-means++算法重新计算物体的锚框值.

图 1

新窗口打开| 下载原图ZIP| 生成PPT

图 1 Yolov5算法的改进树状图

Fig.1 Improvement tree graph of Yolov5 algorithm

1.1. 改进模型的结构图

以Yolov5结构为基础，对模型的主干网络和颈部网络进行修改. 模型结构如图2所示，模型主要由输入(Input)、主干网络(Backbone)、颈部网络(Neck)和检测头(Detect)4部分组成. 将Stem模块作为输入图像处理模块，能够在几乎不增加模型参数量的同时，提高模型的特征提取能力，因此采用Stem模块作为图像输入的处理模型^[15]. 为了减少模型的复杂度，提高模型的推理速度，将主干网络和颈部网络中的3×3降采样普通卷积改成深度可分离卷积. 为了进一步减少参数量和模型复杂度，将颈部结构中的C3模块改进成C3-C模块来减少参数量，将backbone中的C3模块改进成C3-B模块来增强图像特征的提取能力.

图 2

新窗口打开| 下载原图ZIP| 生成PPT

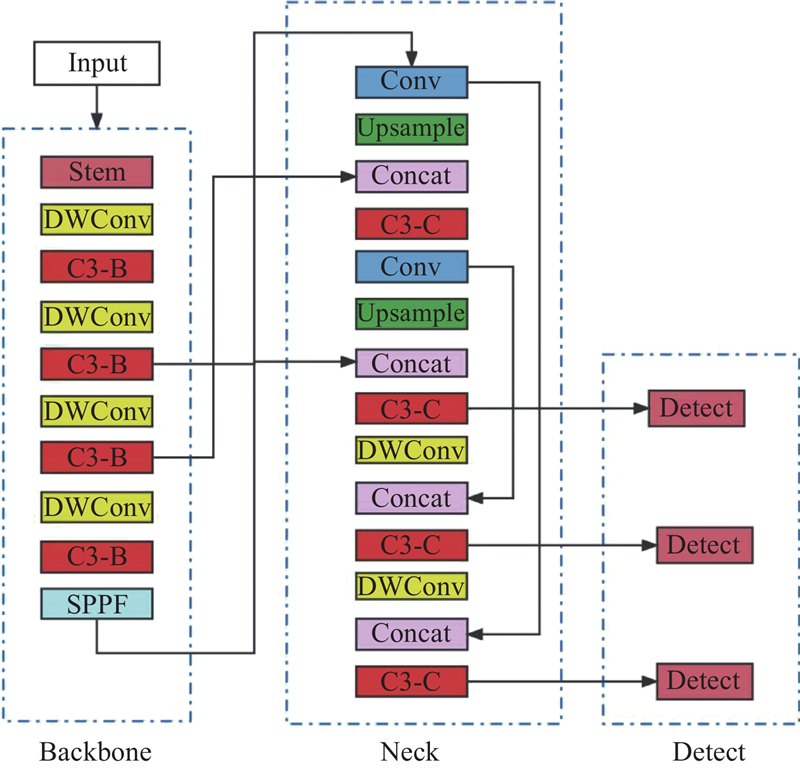

图 2 改进后的Yolov5模型结构图

Fig.2 Structure diagram of improved Yolov5 model

1.1.1. Stem模块

Stem模块来源于移动端的实时目标检测模型Peleenet^[16]. 图3给出Stem模块结构图. 可以看出，Stem模块首先进行快速降维操作，采用卷积核为 3×3、步长(stride)为2的卷积层实现. 采用两分支的结构：一个分支用步长为1、卷积核为 1×1 的卷积层和步长为2、卷积核为3×3的卷积层，另一个分支使用步长为2、卷积核为2×2的最大池化层(Maxpool). 最大池化层在保留主要特征的同时，减少了参数量和计算量，防止了过拟合的发生. Stem模块在进行第一次降采样后，分成2条路径对图像特征进行提取，使得模型可以提取更加丰富的特征. 这样可以在不带来过多计算耗时的前提下，提高网络的特征表达能力.

图 3

新窗口打开| 下载原图ZIP| 生成PPT

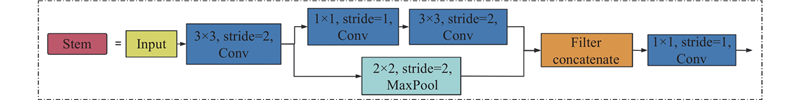

图 3 Stem模块的结构图

Fig.3 Structural diagram of Stem module

1.1.2. 深度可分离卷积

一些轻量级的网络，如MobileNet网络中，使用深度可分离卷积(depthwise separable convolution)来提取图像特征^[17-19]. 在特征提取的过程中，随着网络深度的增加，特征图的通道数不断增加，当使用传统卷积对深层特征图提取特征时，必然会产生较大的参数量，导致算法的计算运行速度较慢. 与常规的卷积操作相比，深度可分离卷积的参数量和运算成本较小.

深度可分离卷积主要分为2个过程，分别为逐通道卷积(depthwise convolution)和逐点卷积(pointwise convolution). 如图4(a)所示为深度可分离卷积的实现，深度可分离卷积首先进行逐通道卷积，其卷积核数量与输入的通道数相同，每个卷积核负责一个通道，经过卷积后得到的特征图的通道数与输入的通道数一致. 由于逐通道卷积没有利用特征图的空间特征，需要利用逐点卷积，逐点卷积相当于1×1的普通卷积(普通卷积如图4(b)所示)，它的卷积核尺寸为1×1×M(M为输入的通道数)，这里的卷积运算会将上一步的特征在深度方向上进行加权组合，生成新的特征图.

图 4

新窗口打开| 下载原图ZIP| 生成PPT

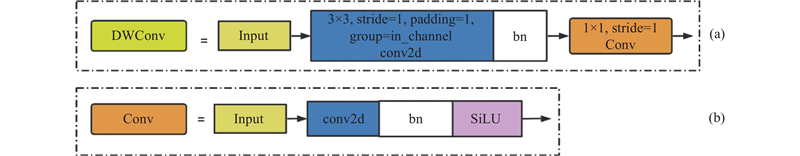

图 4 深度可分离卷积模块的结构图

Fig.4 Structural diagram of depthwise separable convolution module

传统卷积的计算量为

(1) $ {{{Q}}_{\rm{N}}} = {{{D}}_{\rm{K}}} \times {{{D}}_{\rm{K}}} \times {{M}} \times {{N}} \times {{{D}}_{\rm{W}}} \times {{{D}}_{{\rm{H }}}} . $

深度可分离卷积的计算量为

(2) $ \begin{gathered} {{{Q}}_{\rm{M}}} = {{{D}}_{\rm{K}}} \times {{{D}}_{\rm{K}}} \times {{M}} \times {{{D}}_{\rm{W}}} \times {{{D}}_{\rm{H}}}+ {{ M}} \times {{N}} \times {{{D}}_{\rm{W}}} \times {{{D}}_{\rm{H}}} . \end{gathered} $

式中：D_K ×D_K为卷积核的尺寸，M为卷积核的深度，D_W×D_H为输出特征图的尺寸，N为输出特征图的深度. 深度可分离卷积分为深度卷积和逐点卷积2个阶段，相比于传统卷积，深度可分离卷积在完成相同计算目的的情况下计算开销更小. 深度可分离卷积与传统卷积的计算量之比为

(3) $ \begin{split} &{{R}}_{\rm{Q}}=\dfrac{{{D}}_{\rm{K}}\times {{D}}_{\rm{K}}\times {M}\times {{D}}_{\rm{W}}\times {{D}}_{\rm{H}}+{M}\times {N}\times {{D}}_{\rm{W}}\times {{D}}_{\rm{H}}}{{{D}}_{\rm{K}}\times {{D}}_{\rm{K}}\times {M}\times {N}\times {{D}}_{\rm{W}}\times {{D}}_{\rm{H}}}=\\ &\dfrac{1}{N}+\dfrac{1}{{D}_{{\rm{K}}}^{2}}.\end{split} $

以3×3卷积为例，深度可分离卷积的参数量可以减少至普通卷积的(1/9+1/N)倍，随着网络层数的增加，通常会导致模型参数量的显著增加，但使用深度可分离卷积能够有效地减少模型参数量.

1.1.3. C3模块改进

对于在嵌入式端实现的垃圾分类识别，既要应对算力不足的情况，还要考虑复杂环境下对物体的识别准确率，因此对主干网络和颈部网络的C3模块进行改进. 如图5(a)所示为主干网络使用的bottleneck模块. 该模块包含了跨界融合层，又包含了多个Conv2d卷积层，因而该模块既可以实现对图像低层特征和高层特征的融合(可以弥补低分辨率的高层特征图中空间信息的损失)，又能够实现对图像更深层特征的提取. 在主干网络的C3模块中使用了2个BottleNeck-1模块(见图5(b))，使得改进后C3模块的输出特征图含有更强的语义信息与更多的细节信息，以提升该模块的特征提取能力^[20]. 如图5(c)所示，该模块将颈部网络中bottleneck模块的普通3×3卷积改成深度可分离卷积(DWConv)，将修改后的bottleneck模块应用于颈部网络的C3模块中，形成C3-C模块(见图5(d))，减少了模型的参数量.

图 5

新窗口打开| 下载原图ZIP| 生成PPT

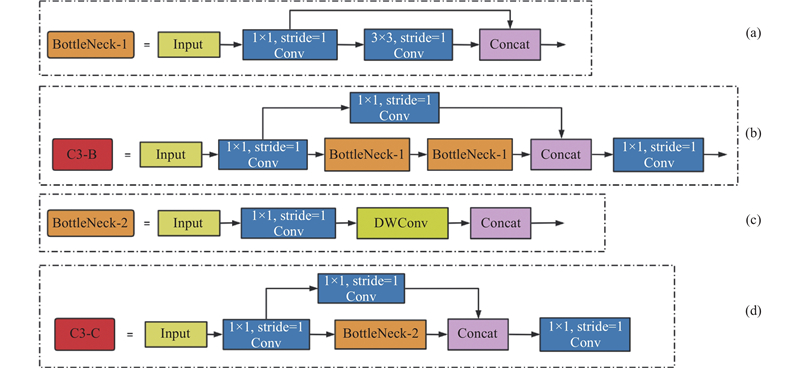

图 5 C3改进模块的结构图

Fig.5 Structural diagram of C3 improved module

1.2. 数据预处理

Yolov5使用 K-means算法对通用目标检测数据集COCO进行聚类，获得初始的先验锚框参数. 利用K-means算法，随机分配初始聚类中心，可能会导致初始聚类中心与最佳聚类中心相差甚远，且初始的先验锚框参数仅适用于COCO、VOC和ImageNet等开放场景数据集，而本文数据集的检测对象与其存在较大的差异^[21]. 选择 K-means++算法对锚框进行重新聚类，生成更优的锚框值，不会带来额外的参数和计算量.

利用K-means++算法，随机选择一个样本，作为当前的初始聚类中心；计算每个样本和已有聚类中心之间的最短距离，将该样本归类到与其相距最小的聚类中心所对应的类别中^[22-23]. 计算每个样本被设定为下一个聚类中心的概率，选择概率最大的样本作为下一个中心. 概率的计算公式为

(4) $ P = \frac{{{{D}}{{({{x}})}^2}}}{{\displaystyle\sum\limits_{{{x}} \in {{X}}} {{D}} {{({{x}})}^2}}} . $

式中：D(x)为每一个样本点到当前中心的最短距离，每次分配一个对象，会根据现有的聚类对象重新计算聚类中心，重复该过程直到没有对象被重新分配到其他的聚类中，最后筛选出K聚类中心. 尽管K -means++算法中用于初始选择聚类中心的方法需要花费额外的时间，但是K-means算法在选取合适的聚类中心后会很快收敛，使用K-means++算法选择物体的锚框值，使得Yolov5算法可以选择最具代表性的锚框值，使其在训练过程中能够更好地预测目标框的大小，提高模型的准确性和稳定性.

2. 实验与结果分析

2.1. 实验数据

使用自己拍摄的垃圾分类数据集和从网上爬取的数据集，重新组合成包含3 305张图片的垃圾分类数据集. 该数据集涵盖了6种常见垃圾（瓶子、电池、笔、口罩、易拉罐和纸杯），每张图片的物品标注数量不同，这样的数据集可以更好地反映现实场景. 为了获得更准确的训练效果，将数据集按照9∶1的比例进行划分，其中90%的数据，即2 975张图片用于训练，剩下的10%的数据，即330张图片用于验证. 每个类别的训练样本数量如下：瓶子1571个、电池1850个、笔812支、口罩902个、易拉罐946个、纸杯887个.

2.2. 实验参数配置

模型的训练采用pytorch1.10.1深度学习框架，CUDA 10.1. 硬件配置为GeForce RTX 3080显卡、10 GB显存. 训练时的参数配置如表1所示.

表 1 超参数设置

Tab.1

训练参数	参数值	训练参数	参数值
动量	0.937	循环学习率	0.1
权重衰减率	0.0005	预热学习轮次	3
批量大小	32	预热学习动量	0.8
迭代次数	100	预热初始学习率	0.1
初始学习率	0.01	—	—

新窗口打开| 下载CSV

2.3. 实验评价指标

在上述统一的实验配置环境中进行对比实验，采用召回率R、精确率P、均值平均精度(mean average precision, mAP)、模型参数量和模型推理速度作为评价指标. mAP@0.5为IOU设为0.5时，计算每一类的所有图片的AP，对所有类别的AP求平均值. mAP@0.5：0.95表示在不同IOU阈值(0.5~0.95，步长为0.05)下的平均mAP^[24]. mAP的计算如下所示：

(5) $ P = \frac{{{T_{\rm{P}}}}}{{{T_{\rm{P}}}+{F_{\rm{P}}}}} , $

(6) $ R = \frac{{{T_{\rm{P}}}}}{{{T_{\rm{P}}}+{F_{\rm{N}}}}} , $

(7) $ {\rm{AP}} = \int_0^1 P {\rm{d}}R , $

(8) $ {\rm{mAP}} = \frac{1}{n}\sum\limits_{i = 0}^n {{\rm{AP}}_i} . $

式中：T_P为正确识别出的垃圾样本数量，F_N为模型未能识别出的垃圾样本数量，F_P为模型错误识别的垃圾样本数量；P为精确率，表示模型预测为垃圾的样本中预测正确的占比；R为召回率，表示所有的垃圾样本中模型能够识别出来的数量占比；n为垃圾样本的类别数；i为当前类别的序号.

2.4. 实验结果分析

如图6所示为Yolov5s模型和改进模型在使用K-means++算法后精度和锚框损失L的变化情况. 图中，N为迭代次数. 图中，K-means++表示使用该算法调整数据集中的锚框值进行训练. 从mAP的表现（见图6(a)、(b)）来看，在加入K-means++算法后，模型的精度收敛速度更快，mAP比未使用K-means++算法的模型高. 如图6(c)所示为模型的锚框损失情况. 可以看出，在加入K-means++算法后，损失的收敛速度更快；与未使用K-means++算法的模型相比，锚框损失更小.

图 6

新窗口打开| 下载原图ZIP| 生成PPT

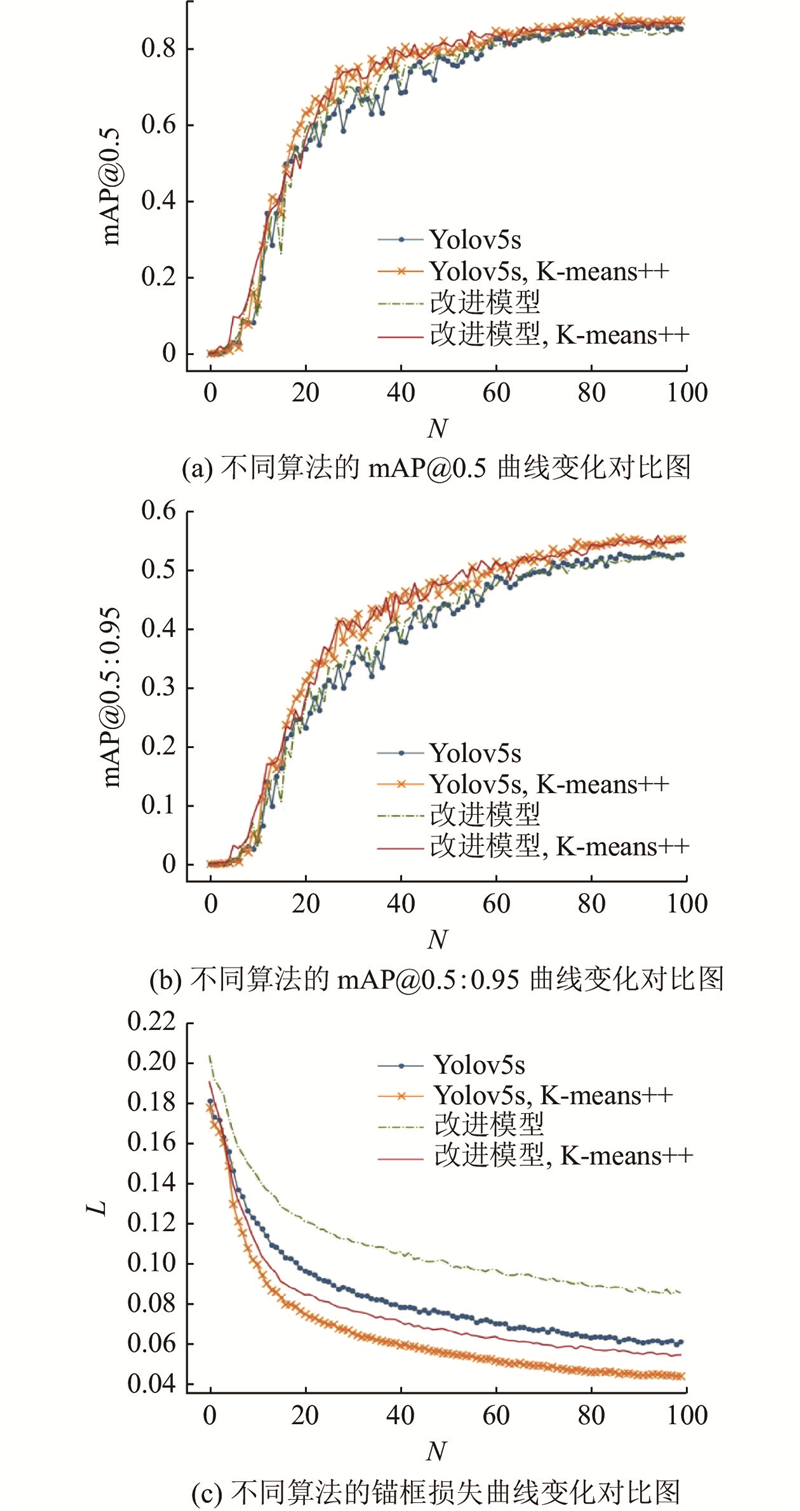

图 6 Yolov5s模型和改进模型的性能对比图

Fig.6 Performance comparison between Yolov5s model and improved model

如表2所示，改进模型和Yolov5s模型在加入该算法后，准确率、召回率和平均精度都明显提升. 具体来说，Yolov5s模型在加入K-means++算法后，与未加入该算法相比，准确率提升了2.1%，召回率提升了4.4%，mAP@0.5提升了2.2%，mAP@0.5:0.95提升了2.6%. 改进模型在加入K-means++算法后，与未加入该算法相比，准确率提升了3.8%，召回率提升了3.4%，mAP@0.5提升了2%，mAP@0.5:0.95提升了2.7%. 这说明K-means算法对锚框进行优化的有效性，能够显著提高模型的准确率和稳定性. 改进模型加上K-means++算法后，与未加入K-means++算法的Yolov5s模型相比，检测任务的表现更加优越. 具体来说，加上K-means++算法的改进模型与未加入K-means++算法的Yolov5s模型相比，准确率提升了6.3%，召回率提升了1.9%，mAP@0.5提升了0.8%，mAP@0.5:0.95提升了3%. 这表明最终改进的模型能够更好地适应各种场景和数据集，表现更加优异. 改进模型在参数量上比Yolov5s模型小，参数量减少至原模型的77.1%. 将改进后的模型部署到Jetson Nano上，每帧的推理时间达到106.1 ms，与Yolov5s原模型相比，速度提高了21.9%. 这表明改进后的模型具有更高的计算效率和更好的实用性，能够更好地满足实际需求.

表 2 Yolov5s模型和改进模型的实验结果对比

Tab.2 Comparison of experimental results between Yolov5s model and improved model

模型	P	R	mAP@0.5	mAP@0.5:0.95	N_p/10⁶	t/ms
Yolov5s	0.834	0.792	0.861	0.529	7.026307	135.9
Yolov5s+K-means++	0.855	0.836	0.883	0.555	7.026307	135.9
改进模型	0.859	0.777	0.849	0.532	5.421475	106.1
改进模型+K-means++	0.897	0.811	0.869	0.559	5.421475	106.1

新窗口打开| 下载CSV

将使用了K-means++算法的改进模型称为最终改进模型，未添加K-means++算法的Yolov5s模型称为Yolov5s原模型. 表2中，N_p为模型的参数量，t为模型的推理时间. 从表2的实验结果可以看出，最终改进模型的性能优于Yolov5s原模型.

为了进一步对比最终改进模型和Yolov5s原模型的性能，从网上随机挑选图片进行测试. 如图7(a)所示为Yolov5s原模型的检测效果，如图7(b)所示为最终改进模型的检测效果. 可以看出，最终改进模型对物体的识别精度有所提高，减少了误检率，提高了对遮挡物体的识别精度. 实验结果表明，最终改进模型在垃圾分类检测任务上的表现更优秀.

图 7

新窗口打开| 下载原图ZIP| 生成PPT

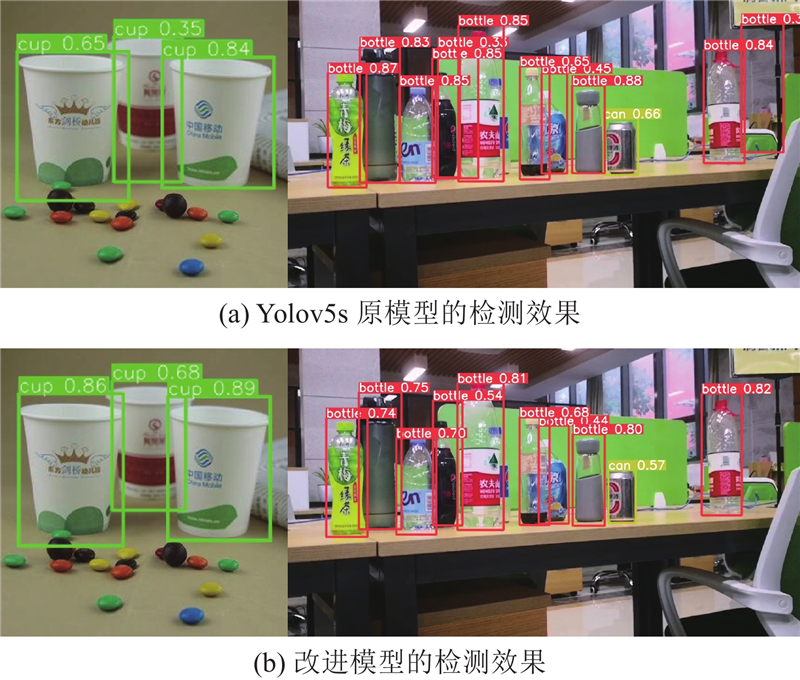

图 7 Yolov5s模型和改进模型的检测结果对比图

Fig.7 Comparison of detection results between Yolov5s and improved model

3. 结　语

针对边缘端算力不足导致目标检测模型实时推理性能差的问题，本文提出轻量化的Yolov5模型. 将自制的私有数据集和网上爬取的数据重新组合成垃圾分类数据集. 在数据上，使用K-means++算法优化锚框；在模型上，引入Stem模块提高特征提取能力，利用深度可分离卷积减少模型的参数量和复杂度. 对主干网络的C3模型进行改进，加强了特征提取能力. 实验表明，改进模型与Yolov5s模型相比，在提高模型精度和稳定性的同时，明显提升了推理速度，减少了摄像头实时检测卡顿的情况. 本文的研究为边缘端的垃圾分类系统开发提供了科学设计的依据，具有广阔的应用前景.
