直接空气捕集CO2吸附剂综述

王涛,, 董昊, 侯成龙, 王欣茹

浙江大学 能源清洁利用国家重点实验室，浙江 杭州 310027

Review of CO2 direct air capture adsorbents

WANG Tao,, DONG Hao, HOU Cheng-long, WANG Xin-ru

State Key Laboratory of Clean Energy Utilization, Zhejiang University, Hangzhou 310027, China

收稿日期: 2021-07-14

基金资助: 国家自然科学基金资助项目（51676169）；浙江省自然科学基金杰青项目（LR19E060002）

Received: 2021-07-14

Fund supported: 国家自然科学基金资助项目（51676169）；浙江省自然科学基金杰青项目（LR19E060002）

作者简介 About authors

王涛（1980—），男，教授，从事温室气体控制研究.orcid.org/0000-0002-0535-7821.E-mail：oatgnaw@zju.edu.cn , E-mail：oatgnaw@zju.edu.cn

摘要

综述直接空气捕集CO2吸附剂的研究进展，对比碱/碱土金属基吸附剂、金属有机框架吸附剂、负载胺基吸附剂、变湿吸附剂的优缺点，从吸附容量与胺效率、动力学与载体选择、再生方式与能耗、热稳定性与抗降解等方面对吸附剂性能进行评估. 简要叙述相关工程示范项目和技术经济性；总结研究中存在的问题，展望未来的研究方向.

关键词： 直接空气捕集 ; CO2捕集 ; 吸附剂 ; 吸附性能 ; 变湿吸附

Abstract

The research progress of direct air capture CO2 adsorbents was reviewed. The advantages and disadvantages of alkali/alkaline metal based adsorbents, metal organic framework adsorbents, amine loaded adsorbents and moisture swing adsorbents were compared. Meanwhile, the properties of adsorbents from the aspects of adsorption capacity and amine efficiency, kinetics and supporters, regeneration mode and energy consumption, thermal stability and resistance to degradation were evaluated. Additionally, the related engineering demonstration projects and economic evaluation were briefly discussed. Finally, the problems existing in the current research were summarized, and the future research direction was prospected.

Keywords： direct air capture ; CO2 capture ; adsorbents ; adsorption capacity ; moisture swing adsorption

PDF (1561KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

王涛, 董昊, 侯成龙, 王欣茹. 直接空气捕集CO2吸附剂综述 . 浙江大学学报(工学版)[J], 2022, 56(3): 462-475 doi:10.3785/j.issn.1008-973X.2022.03.005

WANG Tao, DONG Hao, HOU Cheng-long, WANG Xin-ru. Review of CO2 direct air capture adsorbents . Journal of Zhejiang University(Engineering Science)[J], 2022, 56(3): 462-475 doi:10.3785/j.issn.1008-973X.2022.03.005

全球气候问题日益严重，应对因温室气体大量排放造成的全球气候变暖问题更是到了刻不容缓的程度. 世界气象组织（world meteorological organization，WMO）在2020年的报告中指出，2015~2019年是自有温度记录以来最热的5年，平均气温较工业革命前水平升高1.1 ℃，其中2016年为史上最热年份[1]. 联合国政府间气候变化委员会（intergovernmental panel on climate change，IPCC）特别报告指出：为了平衡全球生态系统、确保人类生存安全，应当在巴黎协定2 ℃目标的基础上，控制21世纪末的全球气温升高幅值小于1.5 ℃[2].

大气中的温室气体，包括CO2、H2O、N2O、CH4与氟氯烃等,其中CO2占据约82%的排放份额，占温室气体排放的绝对主导[3]. 为了实现1.5 ℃目标，CO2减排势在必行. 碳捕集、利用与封存（carbon capture, utilization and storage，CCUS）技术在碳减排中发挥着关键作用，其中，直接空气捕集技术（direct air capture，DAC）通过捕集装置直接从空气中去除CO2以降低大气CO2浓度，是富有前景的碳捕集技术. 本研究着眼于直接空气捕集技术，在介绍技术研究的基础上，重点综述自DAC技术提出以来各类吸附剂的研究现状、分析吸附剂发展面临的挑战，简要阐述DAC相关吸附工艺与经济可行性，展望DAC技术未来的发展方向.

1. DAC发展现状

1.1. 碳排放与CCUS技术

中国高度重视应对气候变化，自“十二五”以来将其融入社会经济发展全局. 2019年，中国碳排放强度与2005年相比下降48%，已经实现2009年的减排预期（40%~45%）[4]，但能源碳排放总量增至11.1 Gt CO2，占全球1/3，且煤基发电排放占比高达45%. 为了实现“碳达峰”“碳中和”的承诺，中国在碳减排领域存在巨大空间与潜力的同时，也面临巨大挑战.

国际能源署（international energy agency，IEA）2020年发布的报告指出，2020—2070年全球15%的累积CO2减排量将通过CCUS技术实现[5]. CCUS技术包括从固定源及移动源捕集CO2，当前全球固定源排放与移动源排放占比分别为60%、40%，移动源具有个体排放量小、分布广、数量多的特征，对应的减排路径在一定程度上依赖负碳排放技术（negative emissions technologies，NETs）. NETs指通过增加自然碳汇或利用化工方案从大气中去除CO2的技术[5-6]. 主要的NETs如表1所示. 表中，c为捕集成本（以CO2计），各技术的碳减排潜力均累计至21世纪的第1个100年. 由于设备的灵活布置性，直接空气捕集与封存解决了诸多移动源CO2的排放问题，同时避免了大型捕集设备的高昂投资，消除了CO2运输到封存或利用地点的成本，是具有发展前景的碳捕集技术[5-7].

表 1   主要的负碳排放技术

Tab.1  Major negative carbon emission technologies

名称 技术类型 技术成熟度 碳减排潜力 /(Gt) c /($·t−1)
生物质能结合碳捕集与封存技术 技术 示范 100~1 170 15~85
直接空气捕集与封存 技术 示范 108~1 000 135~345
强化矿物风化 强化自然过程 基础研究 100~367 50~200
土地管理与生物炭生产 强化自然过程 早期应用 78~1 468 30~120
海洋施肥与碱化 强化自然过程 技术研究 55~1 027 —
植树造林与再造林 自然过程 早期应用 80~260 5~50

新窗口打开| 下载CSV


1.2. DAC热力学基础

Lackner[8]于2009年正式提出DAC的概念，是指以空气为CO2的输运媒介，直接从40 Pa气体分压下富集CO2的技术. 经过一个理想过程，空气分离为纯CO2和低CO2分压空气，其中分离效率对应的自由能变化ΔGsep=19.4~21.9 kJ/mol. 理论自由能需求与捕集效率的关系如图1所示. 图中，G为自由能需求，P'为CO2分压，90%的捕集率对应ΔGsep=21.2~25.2 kJ/mol. 直接空气捕集与烟气捕集能耗的比较：

图 1

新窗口打开| 下载原图ZIP| 生成PPT

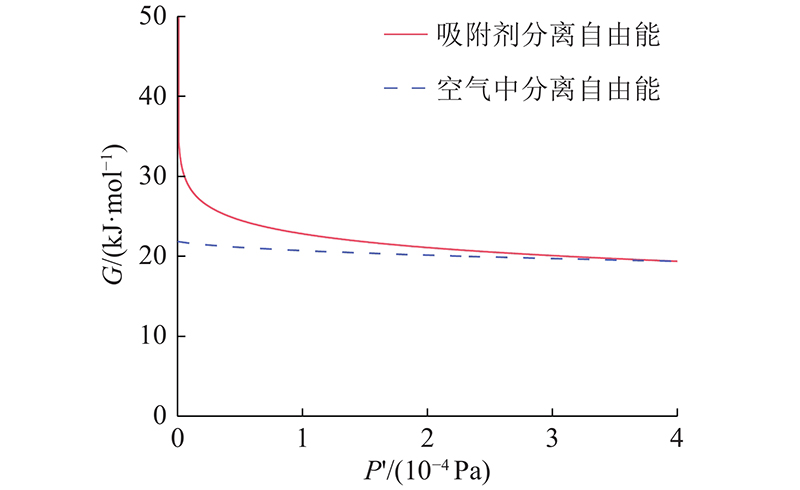

图 1   从空气中分离CO2的理论自由能需求

Fig.1   Theoretical free energy requirements for separating CO2 from air


$ {r_{{\rm{FE}}}} = \frac{{\Delta {G_{{\rm{sep,a}}}}}}{{\Delta {G_{{\rm{sep,f}}}}}} = \frac{{{T_{\rm{a}}}}}{{{T_{\rm{f}}}}}\frac{{\ln (p'_{{\rm{a}}}/{p_0^{}})}}{{\ln (p'_{{\rm{f}}}/{p_0^{}})}}. $
(1)

式中：rFE为两者的自由能比，其值随温度T、CO2分压不同在1.06~1.85变动；p0为大气压. DAC的能耗不会大幅增加，其热力学可行性已被研究者广泛认可[9].

1.3. 溶液吸收与固体吸附

与烟气捕集12 kPa的CO2分压相比，空气仅40 Pa的CO2分压使膜分离、低温分离方法受到限制，由于溶液吸收与固体吸附对低分压CO2具有较好的适应性，已成为DAC的主流方案[10]. 以乙醇胺有机胺溶液为基础的化学吸收工艺已在烟气捕集领域得到广泛应用[11]，但直接空气捕集的高气体处理量和低液气比，使得有机胺吸收技术存在胺液大量挥发、气相损失大、捕集成本显著增加等问题[12].

较之化学吸收，固体吸附避免了吸收液加热的高额潜热，在减轻设备腐蚀性、抗降解方面优势明显[13]. 直接空气捕集具有高气体处理量、气源相对清洁的特点，固体吸附技术可有效解决胺挥发、水损失关键问题. 固体吸附剂主要包括碱/碱土金属基吸附剂、金属有机框架（metal-organic frameworks，MOFs）类吸附剂、负载胺基吸附剂、变湿吸附剂等.

2. 直接空气捕集CO2吸附剂

2.1. 碱/碱土金属基吸附剂

碱/碱土金属的氧化物或氢氧化物，如CaO、NaOH、Ca(OH)2对CO2具有强亲和力. Nikulshina等[14]利用热重实验分析固体CaO/Ca(OH)2吸附体积分数0.05%的CO2的反应动力学，与CaO相比，Ca(OH)2的产物层扩散阻力明显降低. 为了避免加热空气，Nikulshina等[15]进一步探索Na基吸附剂在常温下碳酸化的可能性，4 h反应后固体NaOH/Na2CO3的转化率分别为9%、3.5%，Ca(OH)2反应1 h的转化率为70%，但Na基材料的吸附速率降低1~2个数量级. 由此，即便其捕集能耗与Ca基相比有大幅下降，仍很难在实际中得以应用.

Veselovskaya等[16]提出，用多孔载体负载碱金属碳酸盐可有效提高吸附剂在超低CO2分压下的吸附性能. 在吸附温度为25 ℃、解吸附温度为150~250 ℃的循环中，负载质量分数为6.8%~14.8% K2CO3的γ-Al2O3、Y2O3复合吸附剂捕吸附容量（定义为每克吸附剂吸附CO2的饱和量，单位为mmol/g）为0.64~0.68 mmol/g，介孔内碱性组分的均匀分布在一定程度上促进了CO2气相传质与其界面反应，表明材料的解吸性能受多孔载体与碱性组分的共同影响. 同一团队2021年研究了K基材料以介孔ZrO2气凝胶为载体的吸附剂，在200 ℃以下实现完全解吸，再生温度的降低有助于捕集能耗的进一步下降[17].

2.2. MOFs类吸附剂

MOFs具有超高比表面积、可调纳米孔道、不饱和金属位点等特性，使MOFs仅依靠物理吸附和孔径筛分即可从空气中捕获CO2[18]. 水汽的存在大幅削弱物理吸附作用，HKUST-1、Mg-MOF-74系列MOFs的载体在水汽作用下降解[19-20]. 针对以上问题，采用将物理吸附MOFs与化学吸附胺基耦合的方法，考虑到常用MOFs如M2(dobdc)的内部孔道过于狭窄，McDonald等[21]提出利用配体扩展的方法实现胺基修饰. 结果表明，材料吸附容量为2.05 mmol/g且经过10次变温再生循环后依然保持稳定，结构分析显示，胺基的引入造成MOFs微孔特性的剧烈变化，如N,N'-二甲基乙二胺负载M2(dobdc)的比表面积可由3270 m2/g减小至70 m2/g.

从传质优化的角度出发，Lee等[22]选用分子尺寸更小的乙二胺（en）进行胺基修饰，产物en-M2(dobdc) 2.83 mmol/g的吸附容量为目前报道中的最高值，但5次变温再生循环后容量衰减8%，反映出小分子嫁接的不稳定性. Guo等[23]报道了Ni基MOFs复合聚丙烯酸酯的材料，通过在界面富集金属离子和有机配体以及非均相结晶，在大孔表面形成独特的双骨架结构，吸附速率较复合之前提高2.42倍，2000次循环后降解率为1.3%.

关于MOFs的研究尚处于起步阶段，其原材料成本存在不确定性（7~105 $/kg），虽然在短时间内实现规模生产存在一定难度，但是其发展潜力与可提升空间较大，未来应在官能团嫁接稳定性、金属基的选择、改善材料降解性等方面进行更为深入的研究.

2.3. 负载胺基吸附剂

2002年以来，越来越多学者关注于将胺类作为CO2吸附活性组分，并将其负载于多孔载体以制成固态胺材料[23]. Belmabkhout等[24]于2010年报道将聚乙烯亚胺（polyethyleneimine，PEI）有机胺负载于硅基多孔载体用于直接空气捕集，材料吸附容量达0.98 mmol/g且在150 ℃惰性气吹扫下实现完全再生. 与烟气CO2捕集的醇胺溶液类似，固体胺基与CO2反应的化学机理为在无水条件下，伯胺（RNH2）与仲胺（R1R2NH）以化学计量数2∶1与CO2反应，叔胺（R1R2R3N）无CO2反应活性；在有水条件下，伯胺、仲胺与叔胺均可以以化学计量数1∶1与CO2反应[25].

普遍认可的负载胺基吸附剂分类方法，是根据胺基官能团与载体的结合方式将其分为3类：I型为胺基以物理浸渍方式负载于载体，II型为通过胺基与载体表面形成共价键将其化学嫁接于载体，III型为胺单体以原位聚合方式嫁接于载体[26].

针对负载胺基吸附剂，Sanz-Pérez等[26]总结吸附容量、吸附动力学、低压降、可行的再生方式与材料寿命等5大技术要点，根据上述要点从以下4个方面介绍负载胺基吸附剂的发展现状.

2.3.1. 吸附容量与胺效率

CO2吸附容量是衡量材料性能的首要指标. 对于I型负载胺，聚胺与多孔载体表面以分子间力或较弱的氢键相互作用，可用于负载的聚胺种类丰富且负载率较高，其中，PEI因其低挥发性和较高的胺基占比成为聚胺的主要选择[24-26]. Zhang等[27]研究PEI性质（线性-ln或支化-br）对吸附剂捕集性能的影响：与低分子量PEI-ln和高分子量PEI-br相比，低分子量PEI-br材料的吸附容量较高且胺基不易流失. Rim等[28]将具有PEI功能的类液体纳米颗粒有机杂化材料掺入壳材料中，由于溶剂浸渍作用，提供给CO2的反应表面积大幅增加，使材料动力学比之前提高50倍. 在质量分数为49%的最佳负载率、吸附温度50℃下，20次变温再生循环后材料仍表现出较好的热稳定性.

增加胺基负载是提高材料吸附容量的手段之一. 胺效率定义为吸附CO2与胺（以氮元素计）的摩尔比，实验研究中用来衡量胺基官能团的实际利用率.

I型固体胺基吸附剂多以SiO2、多孔Al2O3、介孔分子筛为载体，由于物理吸附作用，CO2吸附容量总体较为可观，但材料整体的稳定性较差. 温度、湿度环境条件对固体胺的实际捕集效果有重要影响，如胺基吸附CO2为放热反应，温度升高时材料受热力学约束吸附容量下降，材料的热稳定性、抗流失性须进一步提高. 由于PEI分子较高的表面张力，在中高负载率时倾向于相互聚集而不与载体孔壁相互作用，胺聚集体内部位点反应受限，改善PEI在载体内的分散特性是提高容量的重要手段[29].

II型负载胺通常由氨基硅烷在非水体系中化学嫁接到预处理的SiO2表面进行制备，也可通过氨基硅烷与四乙氧基硅烷的SiO2前驱物共聚形成，所嫁接的胺分子与载体表面通过Si-O-Si共价键联结，热稳定与抗流失性均优于I型. II型负载胺吸附剂载体选择较之I型更为多样，为了方便气相传质载体多为多孔材料. 由于位阻效应及其他原因，II型的固体胺嫁接密度较低，使得吸附容量较之I型有所下降.

为了结合I型固态胺高负载与II型固态胺高稳定性的优势，Choi等[30]采用酸催化下的开环聚合在分子筛表面原位化学键合乙烯亚胺制备超支化III型吸附剂，其化学结构类似PEI通过化学键与载体联结，在25 ℃时CO2吸附容量随胺负载由0.16 mmol/g线性增加至1.72 mmol/g. Liu等[31]的改进方案为在APS嫁接大孔SiO2的基础上，利用端基胺位点与N-羧基-环内酸酐原位聚合开发高胺密度（10.98 mmol N/g）的III型材料，50 ℃下捕集容量为2.65 mmol/g，同时胺效率提高至0.24.

II型胺基吸附剂会发生化学反应，且对CO2/N2或CO2/O2的选择性极高，但胺基亲水性较强，因此不可忽略空气中水汽对CO2吸附的影响. Goeppert等[32]发现在67% 相对湿度（relative humidity，RH）环境下，质量分数为33%PEI浸渍的介孔硅吸附容量较之原先增加50%，但当胺负载提高至50%时，由于水汽的孔内凝结与孔道阻塞反而造成容量的下降，水汽对CO2吸附的阻滞机制还包括水分子竞争吸附、毛细凝聚、空间位阻等.

2.3.2. 动力学与载体选择

负载胺基吸附动力学的影响因素包括CO2由外界向吸附剂扩散的传质效果、胺官能团类型、化学反应的本征速率等.有关DAC的动力学研究尚无统一标准，为了便于不同吸附剂间的评价，半定量的动力学指标——半吸附时间（adsorption half-time）已普遍用作直接DAC动力学评估，其定义为CO2吸附达到饱和容量的50%所需时间. Wang等[33]考察分散剂添加对PEI负载介孔碳的吸附动力学影响，在质量分数为55%的胺负载率下添加质量分数为5%的Span80，可使吸附速率提高53%. 由于模型失活因子减小，促进分散剂对胺负载层的气相扩散，添加胺基硅烷在稳定PEI的同时可将半吸附时间由309 min缩短至196 min.

如图2所示，常用于负载胺基的多孔载体有复合金属氧化物（mixed metal oxides, MMOs）[34]、有机硅纳米管[35]、分级多孔硅[36]、介孔碳[33]、多孔树脂[37]、纳米纤维素[38]等. 44%（质量分数）PEI负载的纳米纤维素在25℃，80% RH时半吸附时间为10.6 min，对应的CO2吸附绝对速率为105 μmol/(g·min)，超出相同胺负载率的分子筛1个数量级以上，原因主要是微米级孔内气相传质得到优化[39]. Zhu等[34]发现对于一类以MMOs为载体的物理型负载胺，当负载率不超过50%（质量分数）时，胺基可由镁-铝MMOs纳米薄层的边缘向外生长，保留大量供CO2传质的孔道，90 min吸附速率增至18.3 μmol/(g·min).

图 2

新窗口打开| 下载原图ZIP| 生成PPT

图 2   用以负载胺基的多孔载体[33-38]

Fig.2   Porous carrier used to load amine


半吸附时间虽已普遍作为描述材料吸附动力学的参数，但此方法较为简单和粗略，不能详细分析吸附过程中的阻力分布，无法优化材料吸附动力学性能. 针对上述问题，聚焦于变湿再生技术吸附CO2同时有水分交换的特点，Wang等[39-43]提出并发展基于“载体膜-单颗粒”的新型复合缩核吸附模型，如图3所示. 图中，C1、C2、C3分别为支撑层外表面、树脂颗粒外表面、吸附剂未反应表面的CO2体积分数. 改进后的缩核模型将CO2吸附过程分为4个步骤，即气膜扩散、负载层扩散、产物层扩散及化学反应，各自建立控制方程用于定量分析吸附过程中各部分的阻力分布，更加有效地刻画在变湿吸附过程中，界面水对扩散及化学反应动力学的影响规律.

图 3

新窗口打开| 下载原图ZIP| 生成PPT

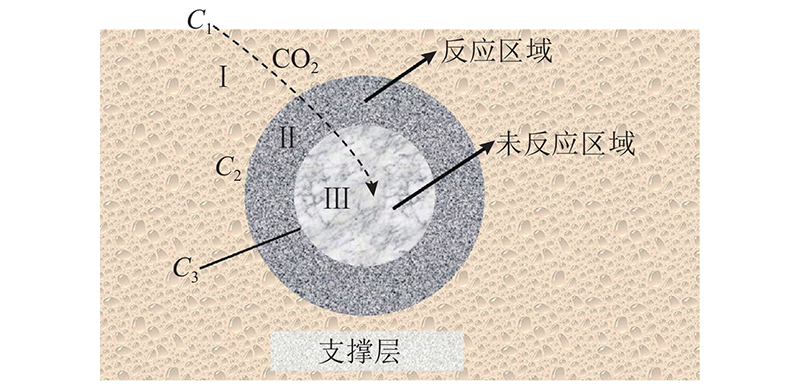

图 3   吸附剂侧传质示意图

Fig.3   Schematic of sorbent side mass transfer


2.3.3. 再生方式与能耗

负载胺基吸附剂的再生通常包括变温再生（temperature swing adsorption，TSA）、变压再生（pressure swing adsorption，PSA）、真空再生（vacuum swing adsorption，VSA）或上述技术的组合，如变温-真空再生（TVSA）[44-45]. 针对空气超低CO2分压，Rahimi等[46]指出采用PSA技术将在压缩N2、O2的非目标气体上消耗大量能量，TSA技术中热量输入主要作用于固体，与CO2源浓度无明显关联. 此外，基于可再生能源驱动的电化学再生技术近来也受到广泛关注，电化学再生技术具有再生速率快、不依赖热能或机械能、装置紧凑等特点，可以很大程度发挥空气CO2捕集技术的灵活性.

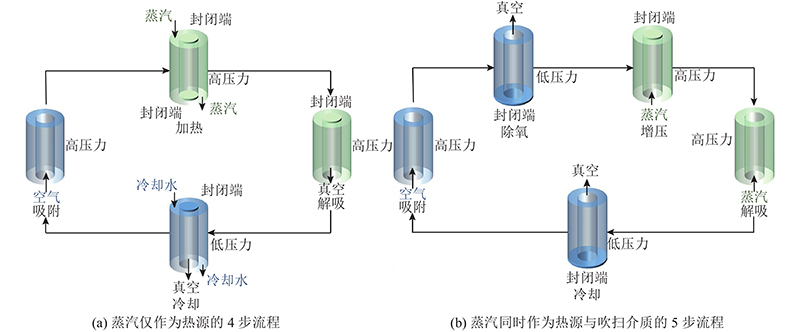

如图4所示为基于TVSA的DAC工艺. Stampi-Bombelli等[47]对蒸汽辅助4步TVSA循环的模拟分析结果表明，蒸汽作为加热和吹扫的介质附加了一定的再生热耗，但在降低电耗、提高解吸动力学与CO2再生浓度方面具有显著优势. Sinha等[48]考察5步TVSA蒸汽吹扫再生工艺的能耗：CO2吸附完成后体系抽真空除氧（<4%），通过蒸汽快速增压并加热吸附剂以解吸CO2，高温吸附剂在真空下冷却并进入下一次循环. 抽真空步骤在TVSA流程中不仅可产生较大的CO2分压差以促进材料解吸，还使吸附剂及再生CO2与空气隔离，有利于保持产品气纯度与吸附剂稳定性.

图 4

新窗口打开| 下载原图ZIP| 生成PPT

图 4   基于变温-真空再生的直接空气捕集工艺

Fig.4   Direct air capture process based on temperature-vacuum swing adsorption


2.3.4. 热稳定性与抗降解

鉴于TSA的广泛应用，吸附剂在连续循环中的热稳定性成为吸附剂选择的重要依据. 硅基载体在TVSA蒸汽作用阶段存在孔道结构明显恶化问题，Chaikittisilp等[49-50]采用结晶度更高、亲水性更弱的Al2O3载体改善蒸汽吹扫再生时的稳定性，在干燥惰性气吹扫再生的多次循环下，PEI负载的介孔SiO2与介孔Al2O3均无明显容量下降，而经24 h 105 ℃的蒸汽处理后，Al2O3载体的吸附剂吸附容量衰减25.2%，远低于SiO2载体的81.3%.

由于空气中的氧体积分数（21%）显著高于烟气（<5%），高温下的氧化降解是负载胺失效的重要原因，如支化PEI在21%氧体积分数下，对应70 ℃和110 ℃的CO2吸附容量衰减分别为33%、70%，在同等温度下5%氧体积分数对应的吸附容量衰减分别为1%、8%.

2.4. 变湿吸附剂
2.4.1. 变湿吸附技术简介

2009年，Wang等[51]报道了一类强碱性的季铵型离子交换薄膜，通过特殊的变湿吸附过程（moisture swing adsorption，MSA）可实现CO2直接空气捕集与再生. 与碱金属基或固态胺基吸附材料相比，变湿吸附全过程可在常温环境下进行，利用水的蒸发自由能作为CO2再生的能量来源，主要优点是界面对CO2具有较高的结合能，且界面水对CO2的吸附影响可控，通过改变环境中的水汽分压力可实现CO2气体的吸附-脱附过程.如图5所示为变湿吸附原理示意.图中，R为3个甲基. 变湿吸附反应原理主要包括3个步骤：1）在干燥环境下，吸附剂表面的碱性基团吸附CO2；2）当吸附剂位于较高湿度环境下或水合度较高时CO2释放；3）解吸后的CO2可利用或封存；湿润的吸附剂通过干燥再生，重新获得CO2吸附能力.

图 5

新窗口打开| 下载原图ZIP| 生成PPT

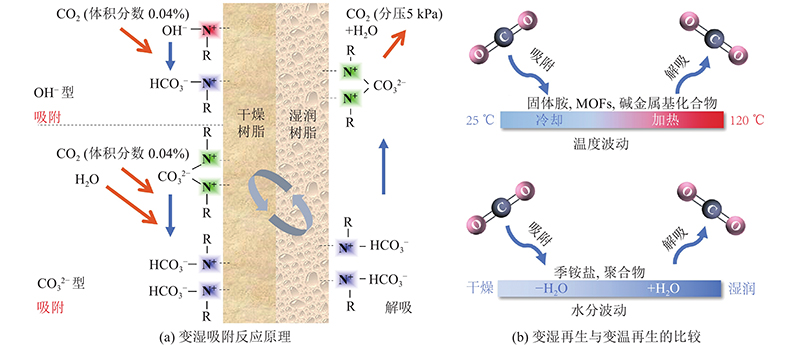

图 5   变湿吸附原理示意图

Fig.5   Principle of moisture swing adsorption


与传统的烟气捕集不同，变湿吸附采用的材料、反应器结构及工艺流程是针对空气中超低CO2分压、复杂湿度环境、移动式排放源等特性单独设计开发的. 图5 （a）中R为季铵阳离子基团，其以共价键与骨架连接，并以离子键配对碱性阴离子如CO32−、OH−形成的聚合物通过独特的变湿吸附过程从空气中捕获CO2.

2.4.2. 界面水在吸附热、质耦合中的多重机制

Quinn等[52]推测季铵盐水合物强CO2亲和力来源于阴离子（如F−）与周围水分子间形成氢键的质子转移与强碱性的OH−的生成，但并未给出直接证据. Wang等[53]提出利用密度泛函理论解析在界面水作用下，季铵聚合物与CO2反应的微观机理，模拟结果显示阴离子是负电荷与最高占据轨道中心，并成为CO2反应的活性位点，以阴离子为考察重点也成为后续模拟工作的指导方向. 如图6所示，E为反应物对应状态的能量，t为反应历程，r1'、r1''、r1'''为不同的氢键键长，阴离子与水分子间形成的强氢键成为质子转移的前驱体，吸附反应路径为H2O质子转移→形成OH−→吸附CO2.

图 6

新窗口打开| 下载原图ZIP| 生成PPT

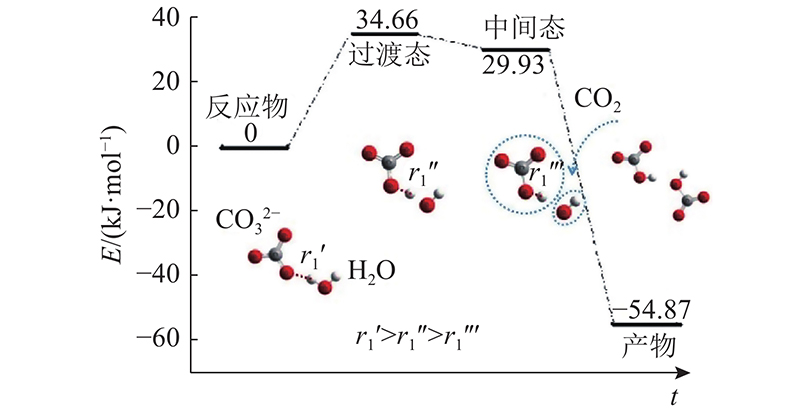

图 6   CO2变湿吸附反应路径

Fig.6   Reaction path of CO2 moisture swing adsorption


Wang等[54]通过对多元吸附热力学本质的深入探究，构建“吸附剂-H2O-CO2”多元吸附热力学模型，该模型从热力学上直观揭示：界面水对CO2吸附能的改变机制在本质上是利用H2O的蒸发自由能. 通过微量热实验对CO2/H2O的耦合吸附热进行精确量化，发现CO2吸附伴随的界面水迁移以及由此导致的“自冷却吸附”现象. Wang等基于构建的多元吸附热力学循环体系，定量获得CO2吸附前后水合能的差异揭示：界面水向外迁移并大量吸热的内在机理是CO2吸附所造成的界面疏水性增强. 多元吸附过程中自冷却现象的发现及其机理的揭示，丰富了变湿吸附的热、质迁移理论，为吸附剂材料的优化设计提供了新思路.

2.4.3. 物理复合型季铵吸附剂

变湿吸附最早所用材料是以凝胶型季铵树脂为活性组分的商业化离子交换薄膜. 树脂颗粒经破碎与粘结剂混合热压，得到异相结构的离子交换薄膜[55]. 凝胶树脂在干燥条件下无明显孔结构，经热压后树脂颗粒与惰性基体结合十分紧密，不利用气体的流通. 根据两者溶胀性和热膨胀率的不同，Wang等[51]提出通过90 ℃水热处理促使树脂与基体间形成永久性间隙，改性后比表面积由不到0.1 m2/g增至约2 m2/g. 吸附薄膜在较低湿度、CO2体积分数0.04%下的吸附容量为0.75 mmol/g（配对CO32−）和1.60 mmol/g（配对OH−），饱和度与官能团利用率均超过90%. 无额外热量输入、仅以液态水实现材料再生可将CO2浓度富集大于2个数量级.

为了解决热压法中树脂与基体没有间隙的问题，流延法（tap casting）、浸涂法（dip coating）被用来替代热压法制薄膜[56]. Shi等[56]在四氢呋喃溶剂体系中，以PVC为基体、44~74 μm粒径的凝胶型季铵树脂为活性组分通过浸涂法制备异相吸附薄膜，其厚度仅为0.1 mm，经水热处理后，薄膜对体积分数0.04%的CO2的半吸附时间缩短至31.8 min. 由于膜厚的降低、树脂与基体间隙扩大提高了水扩散速率，异相膜动力学较之商业膜提高超过3倍.

溶液静电纺丝技术可以进一步降低活性组分的物理尺寸，Armstrong等[57]以聚苯乙烯为基体、凝胶型季铵树脂为活性组分，通过静电纺丝技术制备季铵树脂-聚苯乙烯复合纤维. 独特的空间网状结构显著提高吸附速率且保持超过90%的官能团效率. 但考虑到溶液可纺性，季铵比例一般不高于40%，与薄膜树脂季铵比例最高可达70%相比，该类材料吸附容量受到较大限制.

2.4.4. 化学嫁接型季铵吸附剂

吸附反应过程中的扩散项包括外扩散和内扩散，其中外扩散的研究多为反应器设计，内扩散的研究主要与吸附剂自身的结构性质有关. 活性组分-间隙-基体结构中树脂颗粒内扩散系数往往比外扩散低2~3个数量级，再进一步减小颗粒尺寸易造成树脂剥落，如何改善固相结构性质、强化内扩散过程是季铵吸附剂发展的方向之一.

Wu等[58]以含有丰富微孔的炭黑替代聚苯乙烯用作季铵修饰的载体，负载质量分数为52.3%的炭黑在20% RH环境吸附及90% RH环境解吸过程中循环容量保持0.14 mmol/g，虽然略低于凝胶树脂0.19 mmol/g的吸附容量，但是吸附速率是原先的2~3倍. 孔结构分析指出，季铵嫁接在炭黑的微孔与介孔表面形成约23.7 nm的薄层，高于有机胺负载层的10 nm，比表面积由223 m2/g降至21 m2/g. 由此可见，嫁接季铵基团后的气相扩散受到孔尺寸降低的约束，同时在水汽作用下，微孔内发生的毛细凝聚和蒸发可能给CO2的扩散带来额外附加的传质阻力.

在可控自由基聚合过程中，采用胶体晶体模板可以实现季铵聚合物体系的大孔结构构筑. 以PMMA胶体球或SiO2颗粒/表面活性剂液滴为模板，合成的材料比表面积和平均孔径分别为17、6.2 m2/g和480 、830 nm，孔隙率均超过74%，体现大孔特征. 变湿循环吸附容量提高至0.37、0.49 mmol/g，吸附速率也较凝胶树脂提高5倍和10倍.

不同于大孔结构，Wang等[59]通过将季铵官能团嫁接到具有高比表面积的介孔聚合物上，成功开发具有超高变湿吸附动力学的吸附剂，其制备路线如图7所示. 对季铵基团的功能化设计使其通过介孔高效传递到活性取代位点，半吸附时间2.9 min实现超高动力学，是DAC吸附剂中的高值. 研究发现，具有均匀圆柱形孔结构的吸附剂具有较高的官能团效率和吸附容量，可以通过介孔内水的毛细凝结调控孔结构，调节吸附剂的变湿吸附性能. 季铵化介孔聚合物的成功制备对于DAC吸附剂的大规模部署具有重要意义.

图 7

新窗口打开| 下载原图ZIP| 生成PPT

图 7   季铵功能化介孔吸附剂制备路线

Fig.7   Preparation of quaternary ammonium functionalized mesoporous adsorbents


生物质材料如纤维素、壳聚糖表面含有丰富的活性羟基，可通过醚化、氧化或接枝等化学反应引入CO2活性吸附基团. Song等[60]以壳聚糖为基体，制成的季铵壳聚糖吸附剂在20 ℃、3% RH吸附、95% RH解吸的循环容量为0.18 mmol/g，温度对于吸附动力学的影响很大，如温度由10 ℃增至30 ℃时，半吸附时间由20.7 min缩短至6.9 min，分析显示温度对CO2、H2O的扩散具有促进作用，体现了多孔结构在吸附过程中的重要性. Hou等[61]以竹纤维素为基体制备的低取代度纤维素醚具有疏松的物理结构和气相通道，47.36 kJ/mol的吸附热较之胺基纤维素更低，饱和度超过90%，半吸附时间5.8 min与容量相当的同类型材料相比缩短15.9%，并发现CO2吸附量以60%~70% RH为节点随相对湿度增加呈现先增后减的趋势.

比较变湿吸附中季铵材料和变温吸附中负载胺材料的DAC性能，结果如图8所示. 图中，T为半吸附时间，v为平均半吸附速率，C为CO2吸附容量，实心标识为固体胺类，空心标识为季铵类，除IER/PES为碳酸根型外其他均为氢氧根型. 季铵吸附剂的动力学较之负载胺有所提升，半吸附时间普遍较短，但其吸附容量明显偏低. 对于凝胶树脂材料，惰性组分的比例过高是影响其吸附容量的原因，对于季铵类变湿材料来讲，基体可修饰位点密度低、内部孔结构不完善是共性问题. 综合考量吸附容量与吸附速率，结果显示：具有中等吸附容量的负载胺材料吸附速率最高，说明活性位点密度与气相传质的制约关系；季铵材料存在吸附容量与吸附速率的负相关性，说明在以构筑多孔结构为目标的过程中，难以很好地兼顾季铵嫁接密度与材料吸附速率.

图 8

新窗口打开| 下载原图ZIP| 生成PPT

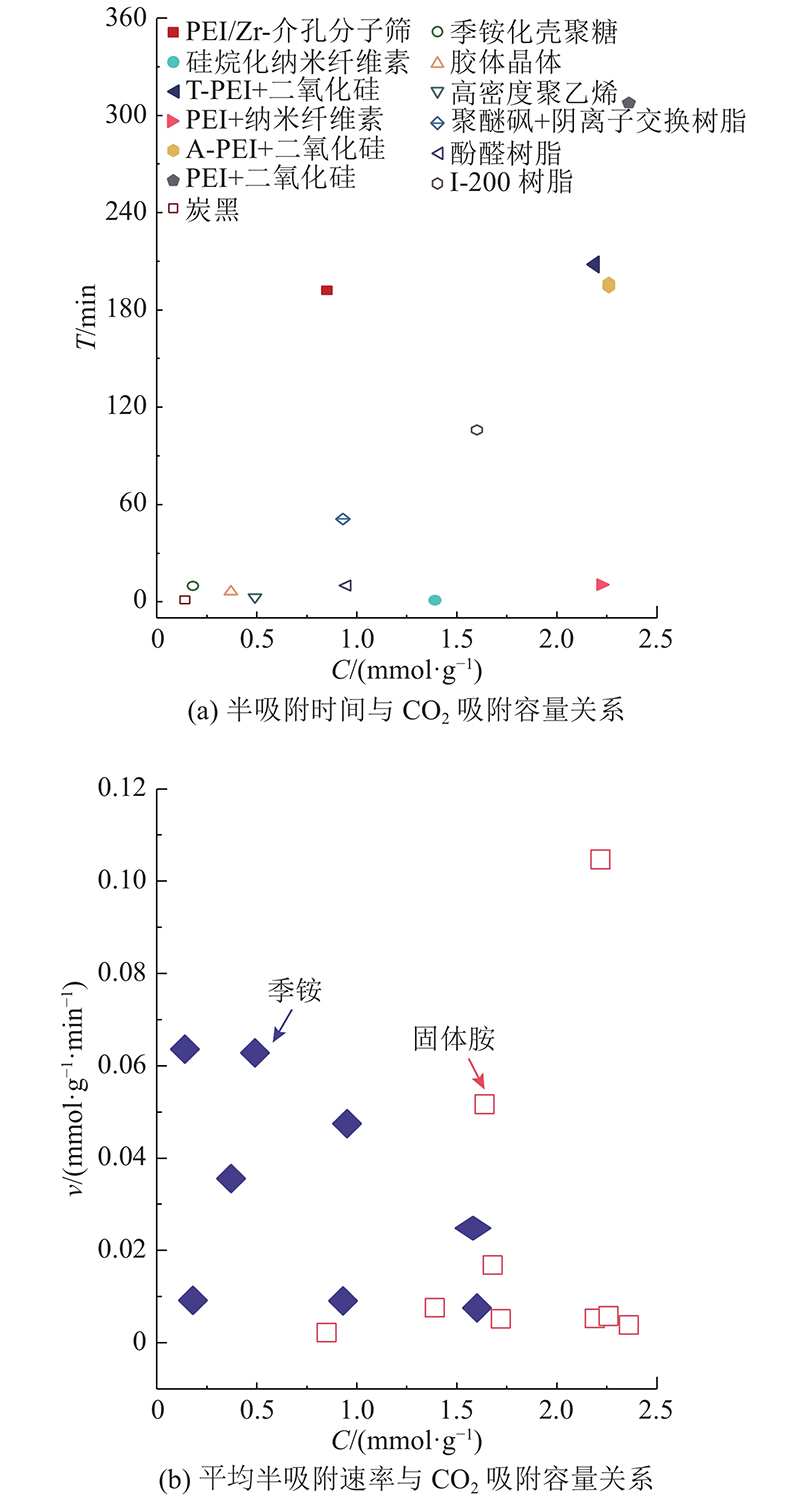

图 8   用于直接空气捕集的固体吸附材料性能对比

Fig.8   Capacity comparison of solid adsorption materials for direct air capture


3. 直接空气捕集工程示范与经济性

3.1. DAC示范项目情况

在DAC不断发展的20多年中，有诸多公司、高校的研究机构着眼于放大实验室成果，从小试、样机、中试逐步形成成型商业工厂的DAC示范规模. Carbon Engineering、Climeworks公司起步较早，均已建立商业示范级的工厂，Carbon Engineering与其合作公司计划于2023年建立第一个大型的商业工厂，每年捕获多达1 Mt CO2用于提高石油采收率. Carbfix公司于2017年建立世界上最大的DAC/增强风化耦合系统，并与Climeworks公司达成突破性协议，将在冰岛的ON POWER地热园区建立年捕集量4 000 t的工厂.浙江大学开发30 kg/d级用于温室大棚的小型DAC样机，采用变湿再生工艺，实现从空气气源中高效捕集、浓缩CO2并供给农业温室大棚的集成设备和工艺. 部分直接空气捕集示范项目的相关情况如表2所示. 表中，EDAC为捕集能耗（以CO2计）. 图9给出部分公司直接空气捕集示范装置或其工作原理的示意图.

表 2   直接空气捕集示范项目情况

Tab.2  Direct air capture demonstration projects

研究机构 地点 年份 规模 循环过程 吸附/吸收剂 捕集量 EDAC/
(GJ·t−1) 		c/
($·t−1）
Carbon Engineering[62] 加拿大 2015 中试试点 TSA 高温溶液吸收（KOH） 1 t/d 10 —
Carbon Engineering[62] 加拿大 2017 中试试点 TSA 高温溶液吸收（KOH） 捕获的CO2用于生产液体燃料，产量为1桶/d — —
Carbon Engineering[62] 加拿大 2023 （预计） 商业工厂 TSA — 1 Mt/a — 35 $/t用于提高石油采收率，
50 $/t用于封存
特温特大学 荷兰 2019 样机 TSA 商业胺基聚合物LewatitVPOC1065 0.004 t/d 2.1~4.5 150~200
Climeworks[63-64] 瑞士 2011 样机 TVSA 氨丙基嫁接NFC 2.47 t/d — 92
Climeworks[63-64] 德国 2014 中试试点 TVSA 固体胺 80%捕获的CO2转化合成柴油 — —
Climeworks[63-64] 瑞士 2017 商业装置 TVSA — 900 t/a — —
Oy Hydrocell 芬兰 2018 小试装置 TVSA 氨丙基嫁接NFC 0.003 8 t/d — 92
Carbfix 冰岛 2017 商业工厂 TVSA 世界上最大DAC/增强风化耦合系统 — — —
Climeworks + Carbfix 冰岛 2022 （预计） 商业工厂 TVSA — 4 000 t/a — —
渥太华大学、
莫纳什大学[65-66]		 澳大利亚 2020 样机 TVSA MOF/聚合物纳米复合物涂覆 0.001 t/d 5.76 35~350
Global Thermostat、
佐治亚理工学院[67]		 美国 2018 商业工厂 S-TSA 胺基蜂窝陶瓷、MOF 10.96 t/d 5.83~7.9 60~190
苏黎世联邦理工学院、
莫纳什大学、上海交通大学 		— 2020 实验室 S-TVSA 固态胺 — 2.3~7.6 —
哥伦比亚大学、
亚利桑那州立大学、浙江大学 		— — 样机 MSA 阴离子交换树脂 — — 121.3

新窗口打开| 下载CSV


图 9

新窗口打开| 下载原图ZIP| 生成PPT

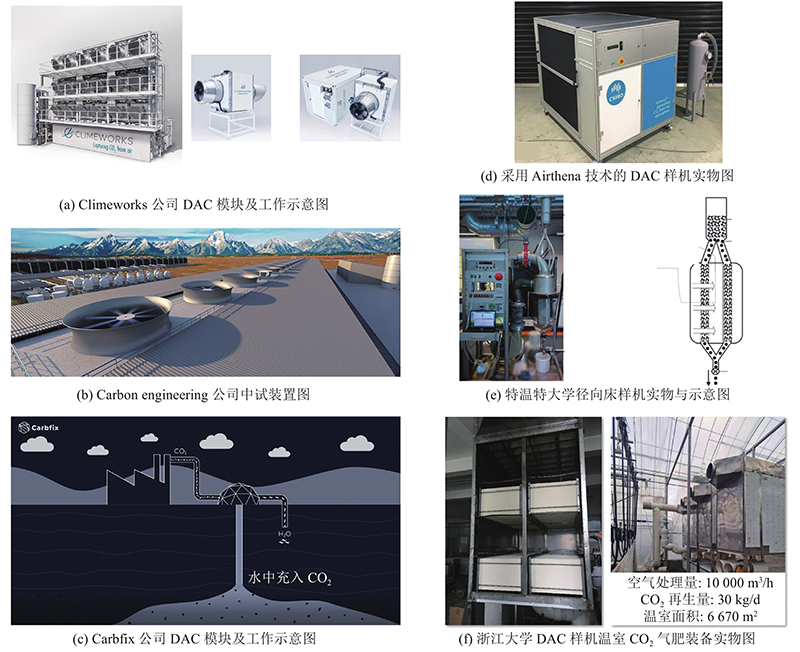

图 9   部分公司直接空气捕集示范装置或工作原理示意图

Fig.9   Direct air capture demonstration devices or working principle diagram of partial company


3.2. DAC技术经济性

对于DAC的技术经济性，成本分析内容包括投资成本、CO2捕集运行成本、CO2解吸与材料再生运行成本以及材料损耗与系统维护成本等，整体性研究中还应计入CO2压缩、运输与地质封存相关成本，但研究方法尚未统一，缺乏系统性和完整性，不同学者间的分析结果并不完全一致，有待后续进一步完善. 目前烟气CO2捕集的成本普遍为30~100 $/t[5]，直接空气捕集的成本差异性较大，为30~1400 $/t不等，如图10所示. 图中，实心框、虚线框、实线框分别表示吸收法、变温再生吸附法和变湿再生吸附法，成本c按GDP平准指数折算至2020年[62-83].

图 10

新窗口打开| 下载原图ZIP| 生成PPT

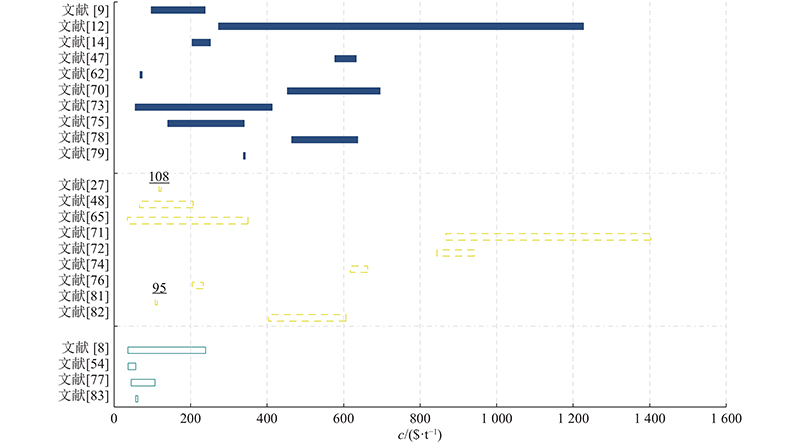

图 10   直接空气捕集技术成本对比

Fig.10   Cost comparison of direct air capture


美国物理学会2011年的报告指出，采用KOH吸收的DAC成本不低于705 $/t[80]. 2018年，Keith等[62]根据中试数据详细测算得出KOH溶液吸收空气CO2成本为97~238 $/t. 利用吸附剂的DAC工艺研究尚处于起步阶段，Kulkarni等[81]评估采用天然气发电与低品位热实现的蒸汽辅助再生TVSA流程的运行成本约108 $/t. Sinha等[48]针对胺基MOFs吸附剂，计算得出投资的总捕集成本为63~200 $/t，成本上下限波动的原因在于MOFs作为新型材料，其制造成本7~105 $/kg吸附剂范围内波动，不确定性较高. 瑞士Climeworks公司[82]结合600~900 t/a CO2规模的商业示范装置运行情况报道的成本为300~600 $/t，并认为凭借规模化效益可降低投资成本，胺基TVSA吸附法捕集成本短期内即有望降至200 $/t以下.

作为尚处于实验室研究的一项技术，变湿吸附因缺乏实际案例的工艺流程细节，难以就其进行详细的经济性评估，Goldberg等[83]在现有技术发展水平的基础上，结合未来规模化效益的初步考量认为50~100 $/t是可期的技术成本，与其他DAC技术相比，变湿再生技术具有较为显著的成本优势.

4. 结　语

因全球气候变暖带来的诸多环境问题引起全世界范围内对CO2排放的关注和思考，在“碳中和”愿景下CO2减排势在必行，DAC依靠其土地需求小、布置灵活性的特点成为负碳排放技术的重要选择. 自1999年DAC提出以来，研究者在吸附剂材料、吸附工艺设计优化研究中取得众多成果，其中以碱金属基吸收/吸附剂及有机胺负载吸附剂为代表的变温吸附技术发展至今仍未彻底解决高能耗、高成本问题. 变湿吸附作为全新的再生机制，可以大幅降低碳捕集循环的理论能耗，但仍存在诸多不足. 基于国内外学者的探索与研究，未来DAC吸附剂的发展需要关注以下几个方向.

（1）碱金属基的吸附剂受较高再生能耗的制约，虽然有一定数量的示范级规模，但是进一步的发展受限于传统的再生方式. 可以考虑采用新兴的再生技术（如电化学再生），以期降低整套系统的能耗. 负载胺类吸附剂虽然可选择的胺基材料和载体材料多样，但仍应从吸附容量、吸附动力学、低压降、再生方式、稳定性等方面综合考量，进一步开发高效的吸附剂. MOFs作为新兴的材料，具有较大的发展潜力，但相关研究仍处于起步阶段，未来仍应着眼于材料本身，在官能团嫁接稳定性、金属基的选择、改善材料降解性等方面进行深入研究.

（2）变湿吸附剂的相关研究长期受限于载体类型，材料的官能团密度和吸附容量普遍偏低，如何实现季铵官能团的高密度嫁接与活性位点的高效利用还有待探究；空气中40 Pa的超低CO2分压使得捕集过程中气相传质更为困难，传统的多孔构筑多聚焦于大孔，忽略介孔提供传质通道与微孔提供反应界面的作用，关于吸附剂的多孔构筑、表面官能团分布数量及形态等问题仍需进一步探索.

（3）在变湿吸附循环中，为了解决由于吸附材料亲水性造成的再生过程高水耗及再生速率降低的问题，考虑从设计层面或工艺层面改善材料在复杂环境下的耐受性、调控材料的亲疏水性有待关注.

（4）对于DAC的经济性分析，研究者的方法各不相同，相关的成本考虑也不完全一致，为了统一和便于后续分析比较，建议采用生命周期评价（life cycle assessment，LCA）、边学边做（learning-by-doing）多种分析方法结合，对DAC系统进行完整的技术经济评价，分析其碳减排潜力，为碳中和的实现提供重要理论支撑.
