浙江大学学报(工学版)
浙江大学学报(工学版)  2022, Vol. 56 Issue (4): 656-663, 710    DOI: 10.3785/j.issn.1008-973X.2022.04.004
交通工程、土木工程
城市地下空间资源质量三维精细化评价
奚悦1(),张万斌2,李培楠3,*(),刘保林2,胥犇2,李晓军1
1. 同济大学 土木工程学院，上海 200092
2. 中铁二院重庆勘察设计研究院有限责任公司，重庆 400023
3. 东华大学 环境科学与工程学院，上海 201620
Three-dimensional high-resolution evaluation of urban underground space resource quality
Yue XI1(),Wan-bin ZHANG2,Pei-nan LI3,*(),Bao-lin LIU2,Ben XU2,Xiao-jun LI1
1. College of Civil Engineering, Tongji University, Shanghai 200092, China
2. CREEC(Chongqing) Survey, Design and Research Limited Company, Chongqing 400023, China
3. College of Environmental Science and Engineering, Donghua University, Shanghai 201620, China
 全文: PDF(1633 KB)   HTML
摘要：

为了考虑地下空间的立体化利用行为，提出城市地下空间资源质量三维精细化评价方法. 通过建立链式游程编码数据结构，构建数据结构与体素空间的映射关系，实现多源评价数据的压缩存储与集成. 整合评价过程的各要素，基于ArcGIS Engine开发城市地下空间资源质量三维精细化评价系统. 以重庆市渝中半岛作为工程应用，开展该区域60 m深度内的地下空间资源质量三维精细化评价，分析该区域地下交通线路的建设风险. 结果表明，重庆市渝中半岛地下空间被精细地划分及评价，得到区域资源质量的立体分区，给出地下交通线路建设潜在风险的详细信息. 提出的评价方法实现了城市地下空间资源质量三维精细化评价，可为城市地下空间开发提供决策支持.
关键词： 城市地下空间;  资源质量;  三维评价;  精细化;  多源数据集成
Abstract:

A three-dimensional high-resolution urban underground space resource (UUSR) evaluation method was proposed in order to consider the three-dimensional (3D) utilization behavior of underground space. A chain run-length encoding data structure was established, and its mapping relationship with the voxel space was constructed. The compression storage and integration of multi-source evaluation data was realized. The key elements of the evaluation process were integrated, and a 3D high-resolution UUSR evaluation system was developed based on ArcGIS Engine. Yuzhong Peninsula in Chongqing was taken as an engineering application, and the 3D high-resolution UUSR evaluation was conducted on the whole area with a depth of 60 m. Construction risks of underground rail transit lines were analyzed. Results show that the underground space of Yuzhong Peninsula in Chongqing was finely divided and evaluated to obtain the 3D UUSR grade distribution of the evaluation area, and construction risks of underground rail transit lines were given in detail. The 3D high-resolution UUSR evaluation can be conducted by the proposed evaluation method, which provides decision-making support for underground space development.
Key words: urban underground space    resource quality    three-dimensional evaluation    high-resolution    multi-source data integration
收稿日期: 2021-05-24 出版日期: 2022-04-24
CLC:  TU 91
基金资助: 国家自然科学基金高铁联合基金资助项目(U1934212).
通讯作者: 李培楠     E-mail: xiyue2088@tongji.edu.cn;lipeinan@dhu.edu.cn
作者简介: 奚悦（1992—），男，博士生，从事数字地下空间与工程的研究. orcid.org/0000-0002-2764-5138. E-mail： xiyue2088@tongji.edu.cn
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
奚悦
张万斌
李培楠
刘保林
胥犇
李晓军

引用本文:

奚悦,张万斌,李培楠,刘保林,胥犇,李晓军. 城市地下空间资源质量三维精细化评价[J]. 浙江大学学报(工学版), 2022, 56(4): 656-663, 710.

Yue XI,Wan-bin ZHANG,Pei-nan LI,Bao-lin LIU,Ben XU,Xiao-jun LI. Three-dimensional high-resolution evaluation of urban underground space resource quality. Journal of ZheJiang University (Engineering Science), 2022, 56(4): 656-663, 710.

链接本文:

https://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2022.04.004    或    https://www.zjujournals.com/eng/CN/Y2022/V56/I4/656

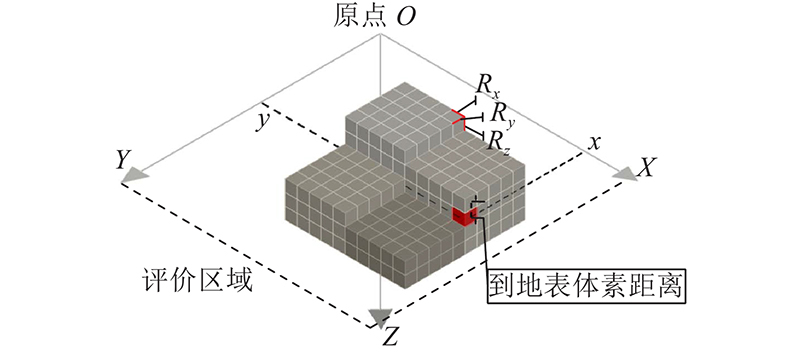

图 1  评价区域的三维体素坐标系

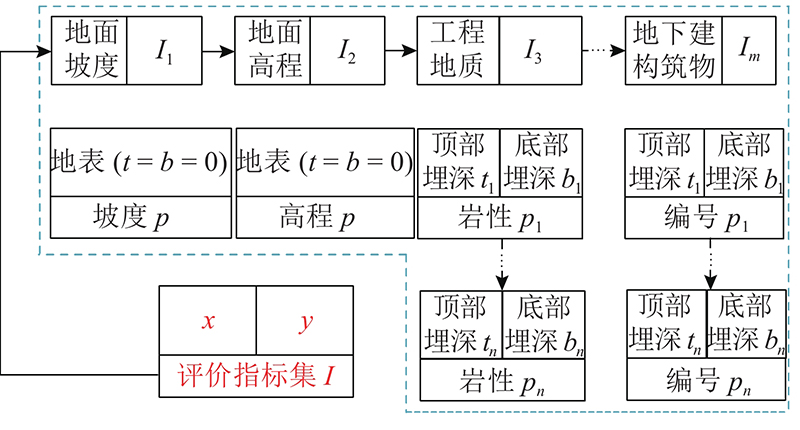

图 2  链式游程编码数据结构

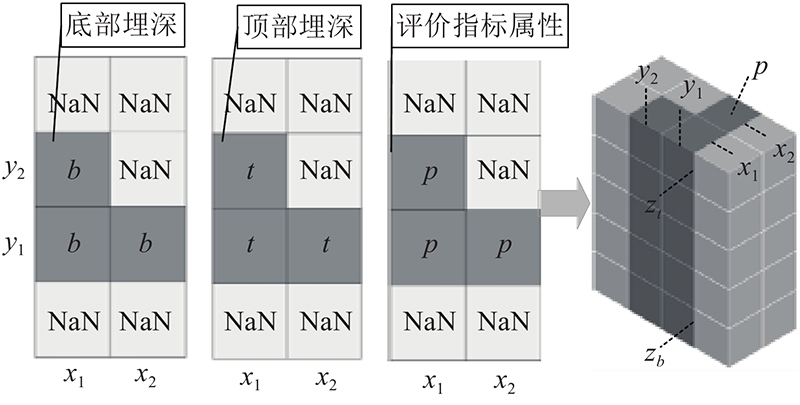

图 3  基于三元组的评价指标信息储存

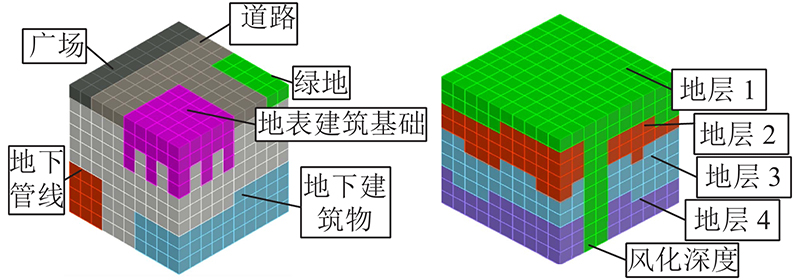

图 4  多源数据的三维集成

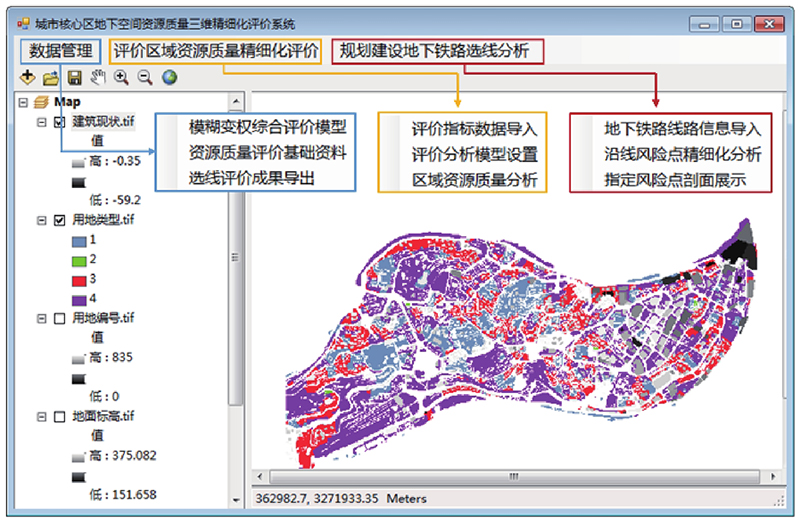

图 5  城市核心区地下空间资源质量评价系统主界面及功能
图 6  城市核心区地下空间资源质量评价系统数据流程
图 7  重庆市渝中半岛的评价区域
风险因素 评价指标 评价属性 评价属性值
s0 = 0 s0 = ?3.3 s0 = ?6.6 s0 = ?10
穿越地下已有建（构）筑物或人防工程 地下既有建（构）筑物、人防工程 从上方穿越的距离 ≥0.5倍安全距离 ? ? < 0.5倍安全距离
从下方穿越的距离 ≥2倍安全距离 ? ? < 2倍安全距离
从侧方穿越的距离 ≥1倍安全距离 ? ? < 1倍安全距离
穿越重要保护建筑、古文物或遗迹 历史遗迹、重要保护建筑 评价体素埋深/m ≥10 9.0~10.0 8.0~9.0 < 8
表 1  控制性指标的评价依据
风险因素 评价指标 评价权重 评价属性 评价属性值
s0 = 10 s0 = 6.6 s0 = 3.3 s0 = 0
水文、区域与工程地质及周边环境不确定 工程地质 0.1630 岩石饱和抗压强度/MPa ≥23 15~23 7~15 < 7
0.0544 岩体完整性 完整 块状 碎裂 破碎
区域地质 0.0457 地质构造 其他区域 背斜与向斜转折处 向斜轴部 背斜轴部
地面坡度 0.1184 地面坡度/（°） < 10 10~30 30~50 ≥50
地面标高 0.0395 地面标高/m ≥325 250~325 175~250 < 175
基岩裂隙水 0.0526 是否存在基岩裂隙水 不存在 ? ? 存在
地震震级 0.0087 地震震级 < 4 4~5 5~6 ≥4
洪水 0.0438 地面标高/m ≥194 179~194 164~179 < 164
工程征地与动拆迁影响 土地用地类型 0.1128 土地等级 IV级 III级 II级 I级
区域GDP 0.0226 人均GDP（万元） < 5 5~10 10~15 ≥15
区域人口 0.0226 常住人口（万人） < 20 20~40 40~60 ≥60
不良地质条件 地质灾害 0.2631 是否存在地质灾害 不存在 ? ? 存在
周边环境污染或破坏 广场 0.0526 评价体素埋深/m ≥5 4~5 3~4 < 3
绿地 0.0526 评价体素埋深/m ≥5 4~5 3~4 < 3
道路 0.0526 评价体素埋深/m ≥7 6~7 5~6 < 5
表 2  非控制性指标的评价依据和初始权重
综合评价得分 资源质量
7.5~10 高
5~7.5 较高
2.5~5 较低
0~2.5 低
表 3  资源质量等级分类

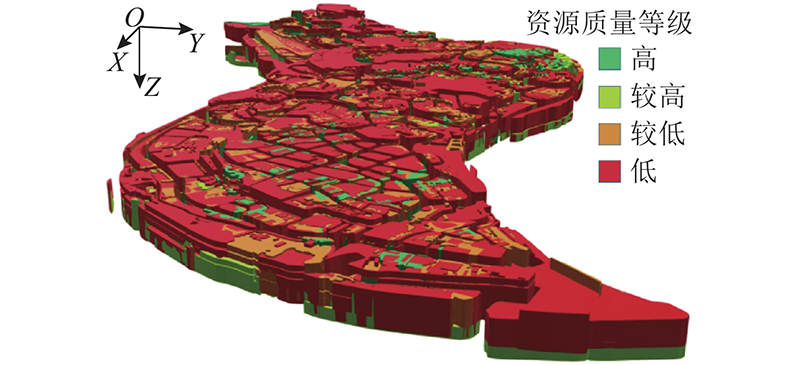

图 8  评价区域资源质量的三维评价结果

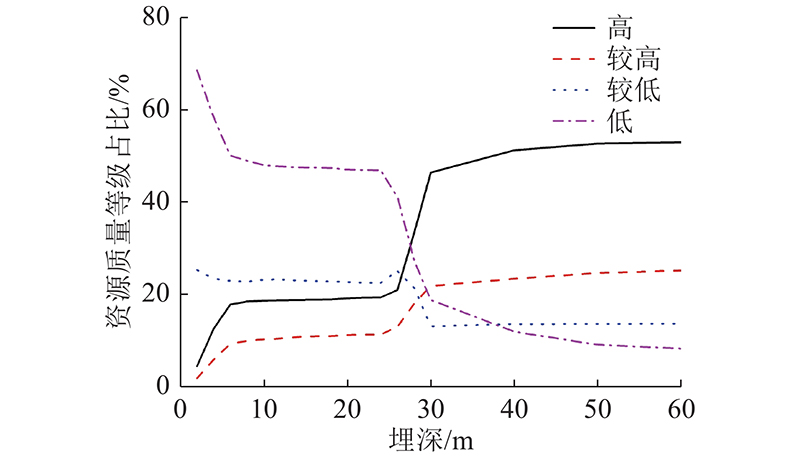

图 9  不同深度的资源质量等级分布

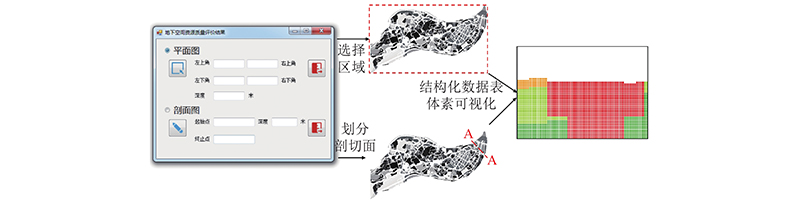

图 10  基于空间分析的评价结果可视化

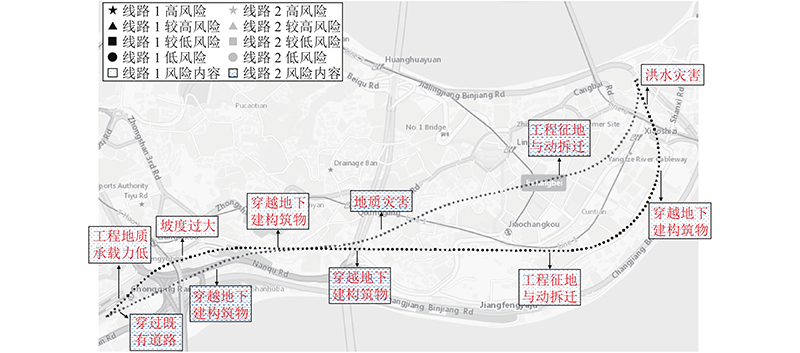

图 11  地下交通线路建设的风险分析
