基于机器视觉的垃圾自动分类系统设计
康庄(),杨杰*(),郭濠奇
江西理工大学 电气工程与自动化学院，江西 赣州 341000
Automatic garbage classification system based on machine vision
Zhuang KANG(),Jie YANG*(),Hao-qi GUO
School of Electrical Engineering and Automation, Jiangxi University of Science and Technology, Ganzhou 341000, China
 全文: PDF(1333 KB)   HTML
摘要：

为了提高垃圾分类过程中前端收集的工作效率，基于机器视觉技术设计垃圾自动分类系统. 设计制作垃圾分类的硬件设备，主要包括可回收和不可回收2个箱体；针对垃圾数据集较少的问题，提出基于Inception v3网络特征提取模型和迁移学习相结合的垃圾种类识别方法，在自建的垃圾数据集上进行训练和测试. 结果显示，利用该方法可以准确地对垃圾种类进行识别，平均准确率达到0.99；将训练好的模型部署在树莓派3B+上，在制作的实物垃圾桶上进行测试，系统稳定后，平均完成一次分类回收的时间为0.95 s. 实验表明，该系统能够有效地进行垃圾种类的识别和完成垃圾的分类回收.
关键词： 人工智能;  Inception v3;  机器视觉;  图像分类;  智能垃圾桶;  迁移学习
Abstract:

An automatic garbage classification system was designed based on machine vision in order to improve the efficiency of front-end collection in garbage classification process. The hardware device of the garbage classification system was designed and manufactured, which mainly included two boxes, the recyclable box and the non-recyclable box. A method of garbage type recognition was proposed based on Inception v3 feature extraction network structure and migration learning aiming at the data lacking problem caused by small garbage data sets. The method was trained and tested on the constructed garbage data set. The test results show that the method can accurately identify garbage types with an average accuracy of 0.99. The trained model was deployed on the raspberry pi 3B+, and tested on the real garbage bin. When the whole system was running stably, the average time for the system to complete the classification of one garbage was 0.95 second. The experimental results show that the automatic garbage classification system can effectively identify the types of garbage and complete the classification and recycling of the garbage.
Key words: artificial intelligence    Inception v3    machine vision    image classification    intelligent trash bin    transfer learning
收稿日期: 2020-02-09 出版日期: 2020-07-05
CLC:  TP 399
基金资助: 国家自然科学基金资助项目（61763016）
通讯作者: 杨杰     E-mail: zhuangkangxxy@163.com;yangjie@jxust.edu.cn
作者简介: 康庄（1995–），男，硕士生，从事计算机视觉研究. orcid.org/0000-0002-5511-705X. E-mail： zhuangkangxxy@163.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
作者相关文章　　
康庄
杨杰
郭濠奇

引用本文:

康庄,杨杰,郭濠奇. 基于机器视觉的垃圾自动分类系统设计[J]. 浙江大学学报(工学版), 2020, 54(7): 1272-1280.

Zhuang KANG,Jie YANG,Hao-qi GUO. Automatic garbage classification system based on machine vision. Journal of ZheJiang University (Engineering Science), 2020, 54(7): 1272-1280.

链接本文:

http://www.zjujournals.com/eng/CN/10.3785/j.issn.1008-973X.2020.07.004    或    http://www.zjujournals.com/eng/CN/Y2020/V54/I7/1272

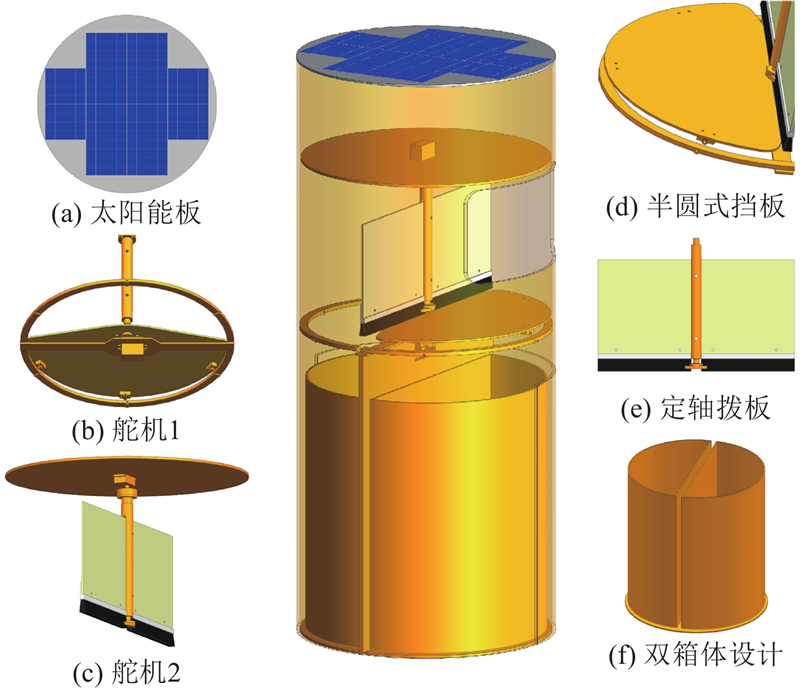

图 1  垃圾桶整体结构图
图 2  垃圾桶实物图

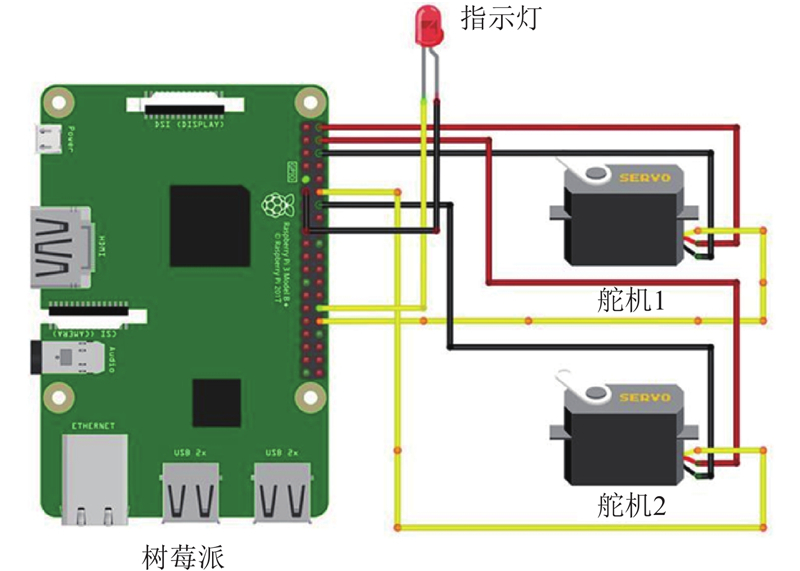

图 3  舵机控制电路

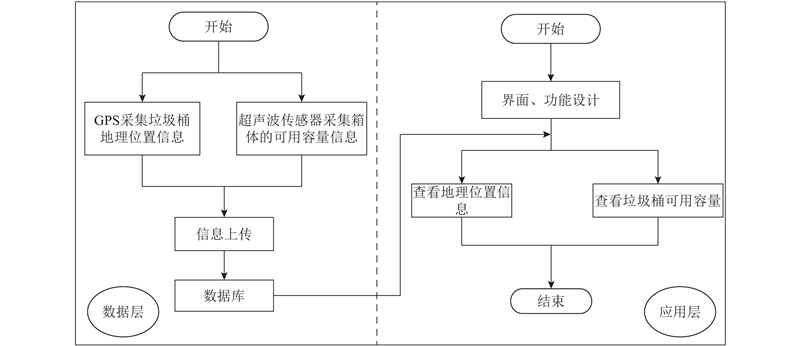

图 4  垃圾桶信息监测APP开发流程图
可回收数据集 不可回收数据集
分类 数量 分类 数量
书 217 塑料袋 425
水瓶 417 灯泡 206
毛巾 340 打包盒 296
纸盒 205 电池 276
金属 278 香蕉皮 343
碎玻璃 376 树叶 209
纸团 286 橘子皮 294
表 1  垃圾数据集
图 5  Inception v3的网络结构图
类型 Kernel尺寸/步长 输入尺寸
卷积 3×3/2 299×299×3
卷积 3×3/1 149×149×32
卷积 3×3/1 147×147×32
池化 3×3/2 147×147×64
卷积 3×3/1 73×73×64
卷积 3×3/2 71×71×80
卷积 3×3/1 35×35×192
Inception模块组 3个Inception 模块 35×35×288
Inception模块组 5个Inception 模块 17×17×768
Inception模块组 3个Inception 模块 8×8×1280
池化 8×8 8×8×2048
线性 Logits 1×1×2048
Softmax 分类输出 1×1×1000
表 2  Inception v3结构表

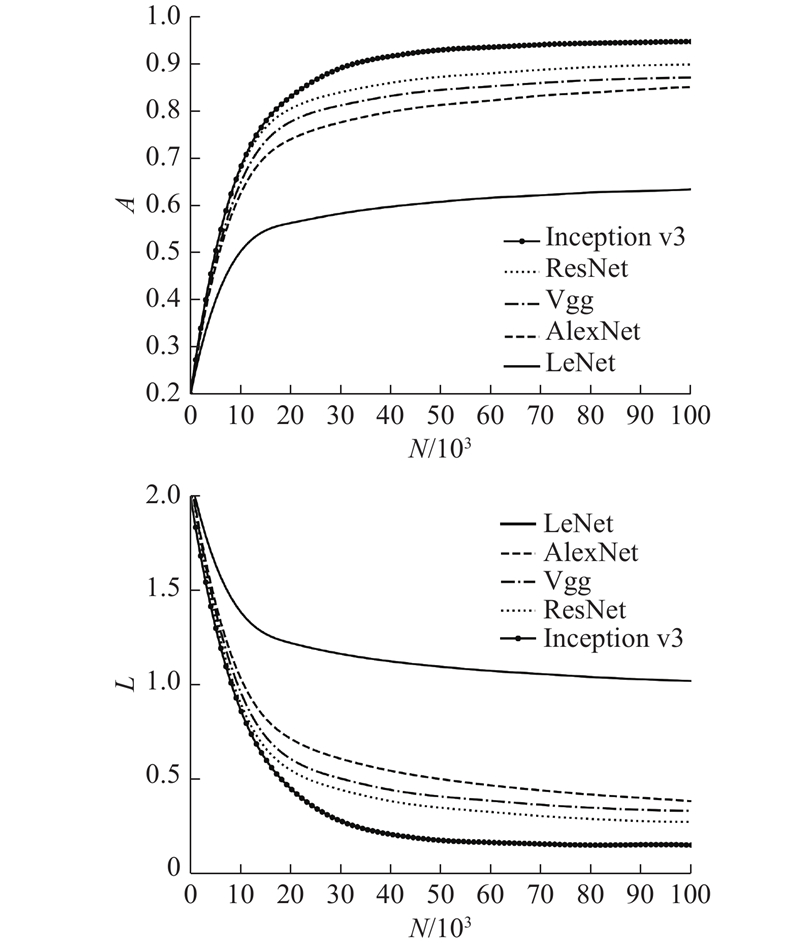

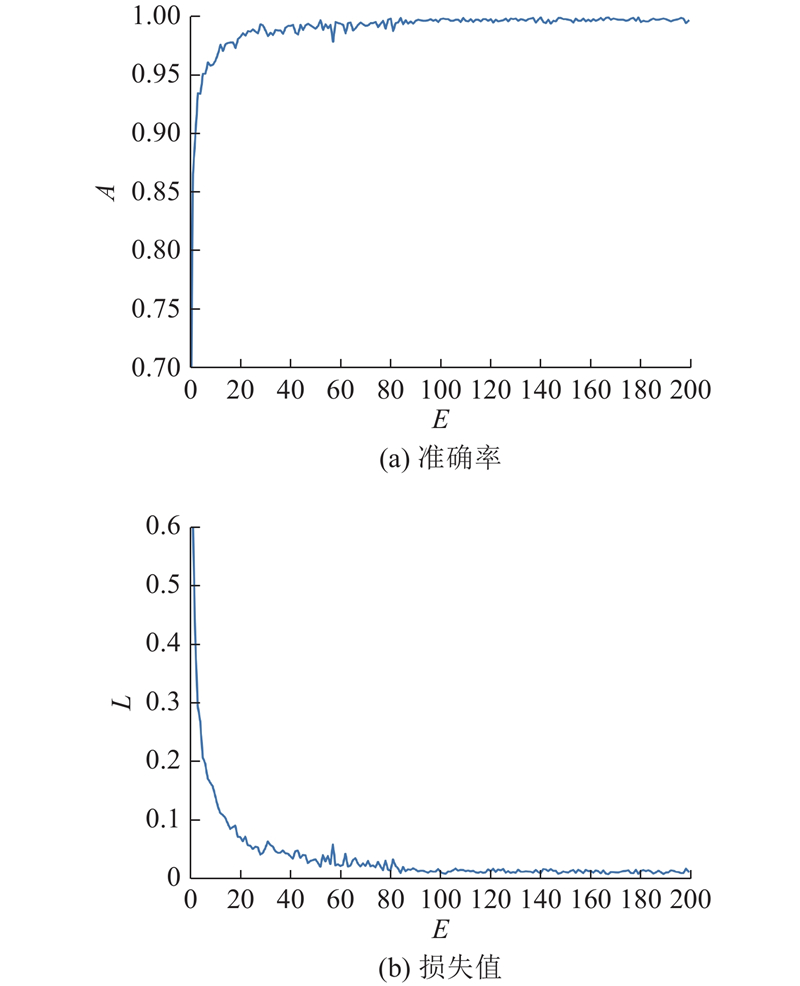

图 6  5种模型训练的准确率和损失值
组别 ALeNet AAlexNet AVgg AResNet AInv3
0~10 0.508 0.632 0.655 0.683 0.689
10~20 0.569 0.747 0.785 0.813 0.839
20~30 0.589 0.784 0.820 0.848 0.900
30~40 0.603 0.806 0.841 0.869 0.926
40~50 0.614 0.821 0.853 0.881 0.939
50~60 0.622 0.830 0.860 0.888 0.945
60~70 0.628 0.841 0.868 0.896 0.950
70~80 0.633 0.847 0.874 0.902 0.953
80~90 0.637 0.854 0.877 0.905 0.955
90~100 0.640 0.859 0.879 0.907 0.957
表 3  5种模型训练的平均准确率比较
组别 LLeNet LAlexNet LVgg LResNet LInv3
0~10 1.400 1.046 0.971 0.911 0.874
10~20 1.234 0.723 0.615 0.555 0.456
20~30 1.176 0.616 0.509 0.449 0.283
30~40 1.137 0.551 0.449 0.389 0.212
40~50 1.108 0.507 0.414 0.354 0.180
50~60 1.086 0.473 0.392 0.332 0.169
60~70 1.069 0.447 0.370 0.310 0.160
70~80 1.053 0.424 0.355 0.295 0.155
80~90 1.041 0.406 0.343 0.283 0.153
90~100 1.031 0.389 0.338 0.278 0.154
表 4  5种模型训练的平均损失值比较
图 7  改进Inception v3模型训练结果图
图 8  2种模型训练准确率对比图
模型 Pall Ptr Pnt Rtr/%
Inception v3 23 915 310 23 880 878 34 432 99.86
迁移学习 23 915 310 2 112 526 21 802 784 8.83
表 5  2种模型的训练参数量
可回收数据集 不可回收数据集
预测值 真实值 预测值 真实值
书 书 塑料袋 塑料袋
水瓶 水瓶 灯泡 灯泡
毛巾 毛巾 打包盒 打包盒
纸盒 纸盒 电池 电池
金属 金属 香蕉皮 香蕉皮
碎玻璃 碎玻璃 树叶 树叶
纸团 纸团 橘子皮 橘子皮
表 6  改进Inception v3模型的测试结果
图 9  系统稳定工作时垃圾种类识别速度图

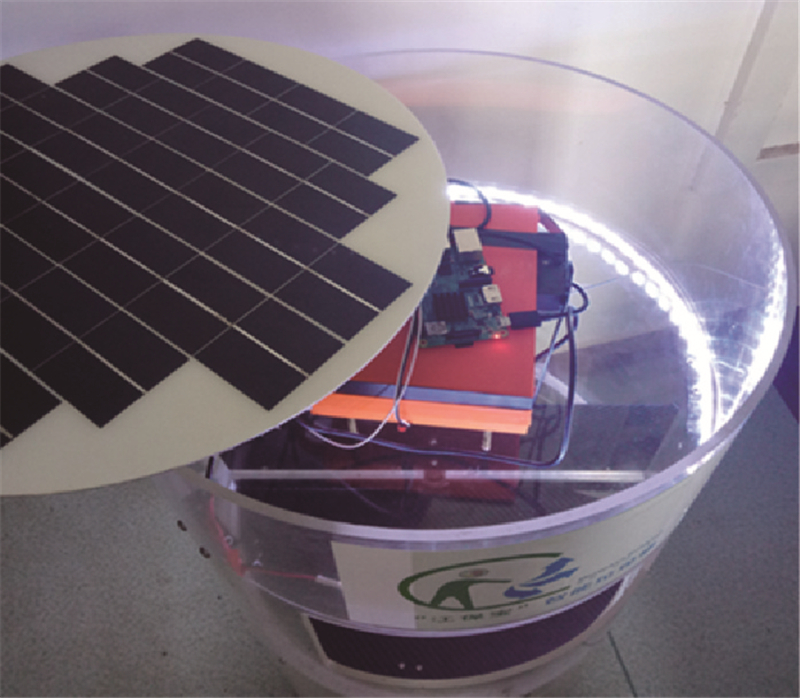

图 10  照明装置测试结果图
图 11  手机APP截图

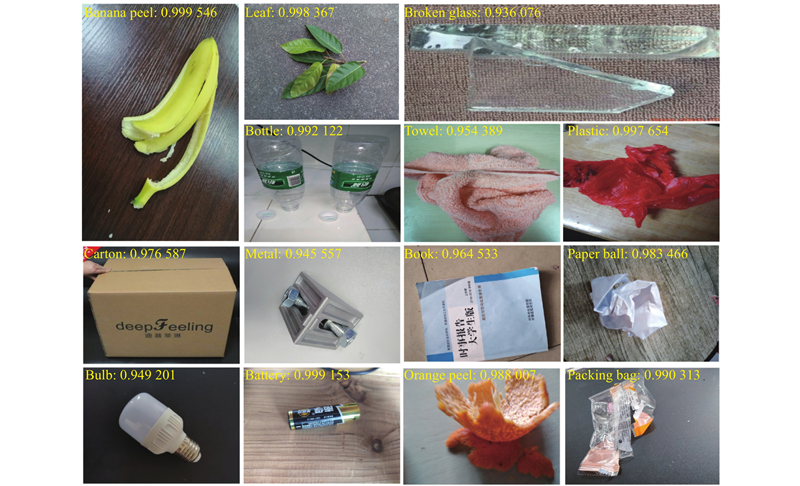

图 12  垃圾图片识别测试结果图
