振动能量采集型磁流变阻尼器发电性能研究
席兴盛(),胡国良(),朱文才,喻理梵,李刚
华东交通大学 载运工具与装备教育部重点实验室，江西 南昌 330013
Research on power generation performance of vibration energy collecting magnetorheological damper
Xingsheng XI(),Guoliang HU(),Wencai ZHU,Lifan YU,Gang LI
Key Laboratory of Conveyance and Equipment, Ministry of Education, East China Jiaotong University, Nanchang 330013, China
 全文: PDF(4264 KB)   HTML
摘要：

为了解决磁流变阻尼器对外部电源的过度依赖以及避免其断电失效的风险，设计了一种结构简单、可实现振动能量采集的磁流变阻尼器。该阻尼器由基于磁流变效应的减振装置和基于电磁感应原理的发电装置组成。首先，基于磁路欧姆定理建立了电磁感应发电装置的振动能量采集数学模型；其次，应用MATLAB软件进行发电装置发电性能分析，研究了装置发电性能与结构设计变量之间的关系；接着，采用COMSOl软件对2种不同永磁体组结构的发电装置进行了电磁仿真分析与对比，重点分析了发电装置永磁体组高度对发电性能的影响；最后，仿真分析了不同振动频率和幅值对装置发电性能的影响。结果表明：在一定范围内，感应线圈绕线槽高度值与发电性能指标值基本呈线性关系，永磁体组高度、导磁垫片高度与绕线筒径向厚度均存在最优值。无论在何种频率或幅值振动激励下，永磁体组高度为30 mm的发电装置单线圈感应电压的峰值比永磁体组高度为20 mm的大42.5%左右，输出功率峰值大22.3%左右。研究结果可为提高振动能量采集型磁流变阻尼器发电性能提供参考。
关键词： 磁流变阻尼器;  能量采集;  电磁感应;  发电性能
Abstract:

A magnetorheological damper (MRD) with simple structure and capable of collecting vibration energy was designed to address the over-dependence of MR damper on external power sources and avoid the power failure risk. The damper consisted of a vibration reduction device based on magnetorheological effect and a power generation device based on electromagnetic induction principle. Firstly, the mathematical model of vibration energy harvesting of the power generation device was established based on the Ohm theorem of magnetic circuit. Secondly, MATLAB software was used to analyze the power generation performance. The relationship between the power generation performance and the structural design variables was studied. Then, electromagnetic simulation analysis and comparison were conducted on two power generation devices with different permanent magnet group structures using COMSOL software, with a focus on the impact of permanent magnet group height on power generation performance. Finally, the impact of different vibration frequencies and amplitudes on the power generation performance of the device was simulated and analyzed. The results showed that within a certain range, the height of winding slot of induction coil was basically linear with the power generation performance index, and there were optimal values for the height of permanent magnet group, the height of magnetic gasket and radial thickness of winding cylinder. Regardless of the frequency or amplitude of vibration excitation. The peak induced voltage of a single coil of generation device with a permanent magnet group height of 30 mm was about 42.5% larger than that with a permanent magnet group height of 20 mm, and the peak output power was about 22.3% higher. The research results can provide reference for improving the power generation performance of vibration energy harvesting MRD.
Key words: magnetorheological damper    energy harvesting    electromagnetic induction    power generation performance
收稿日期: 2023-03-27 出版日期: 2024-04-26
CLC:  TH 703.62
基金资助: 国家自然科学基金资助项目(52165004);江西省自然科学基金重点项目(20212ACB204002);江西省重点研发计划重点项目(20212BBE51009)
通讯作者: 胡国良     E-mail: xingsheng_xi@163.com;glhu@ecjtu.edu.cn
作者简介: 席兴盛（1996—），男，江西高安人，硕士生，从事振动能量采集型磁流变阻尼器研究，E-mail: xingsheng_xi@163.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
席兴盛
胡国良
朱文才
喻理梵
李刚

引用本文:

席兴盛,胡国良,朱文才,喻理梵,李刚. 振动能量采集型磁流变阻尼器发电性能研究[J]. 工程设计学报, 2024, 31(2): 201-209.

Xingsheng XI,Guoliang HU,Wencai ZHU,Lifan YU,Gang LI. Research on power generation performance of vibration energy collecting magnetorheological damper[J]. Chinese Journal of Engineering Design, 2024, 31(2): 201-209.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.03.139    或    https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I2/201

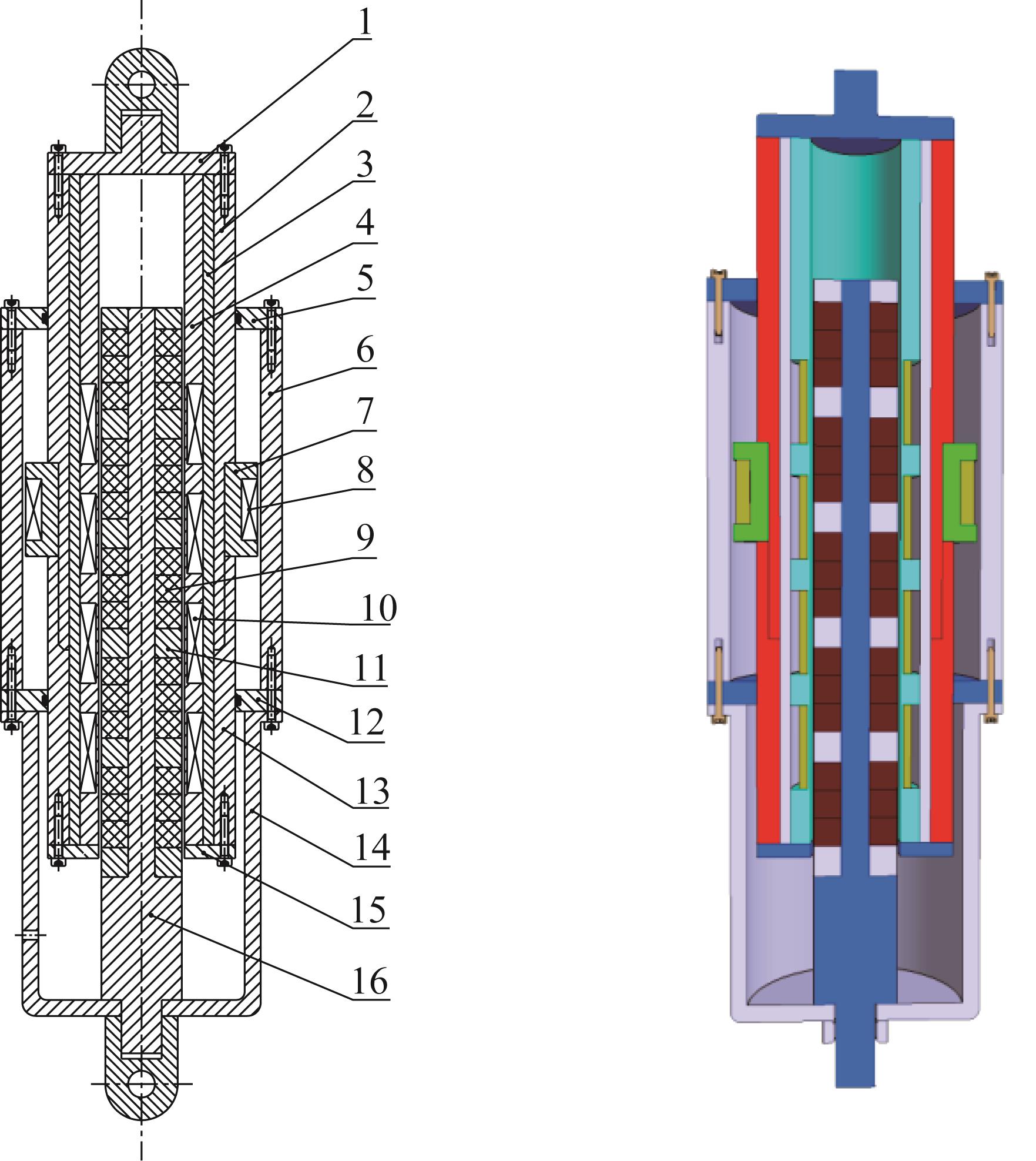

图1  振动能量采集型MRD结构的示意图1—上端盖；2—上活塞杆；3—导磁套筒；4—绕线筒；5—上缸盖；6—缸体；7—活塞头；8—励磁线圈；9—永磁体组；10—感应线圈；11—导磁垫片；12—下缸盖；13—下活塞杆；14—端罩；15—下端盖；16—支撑杆。

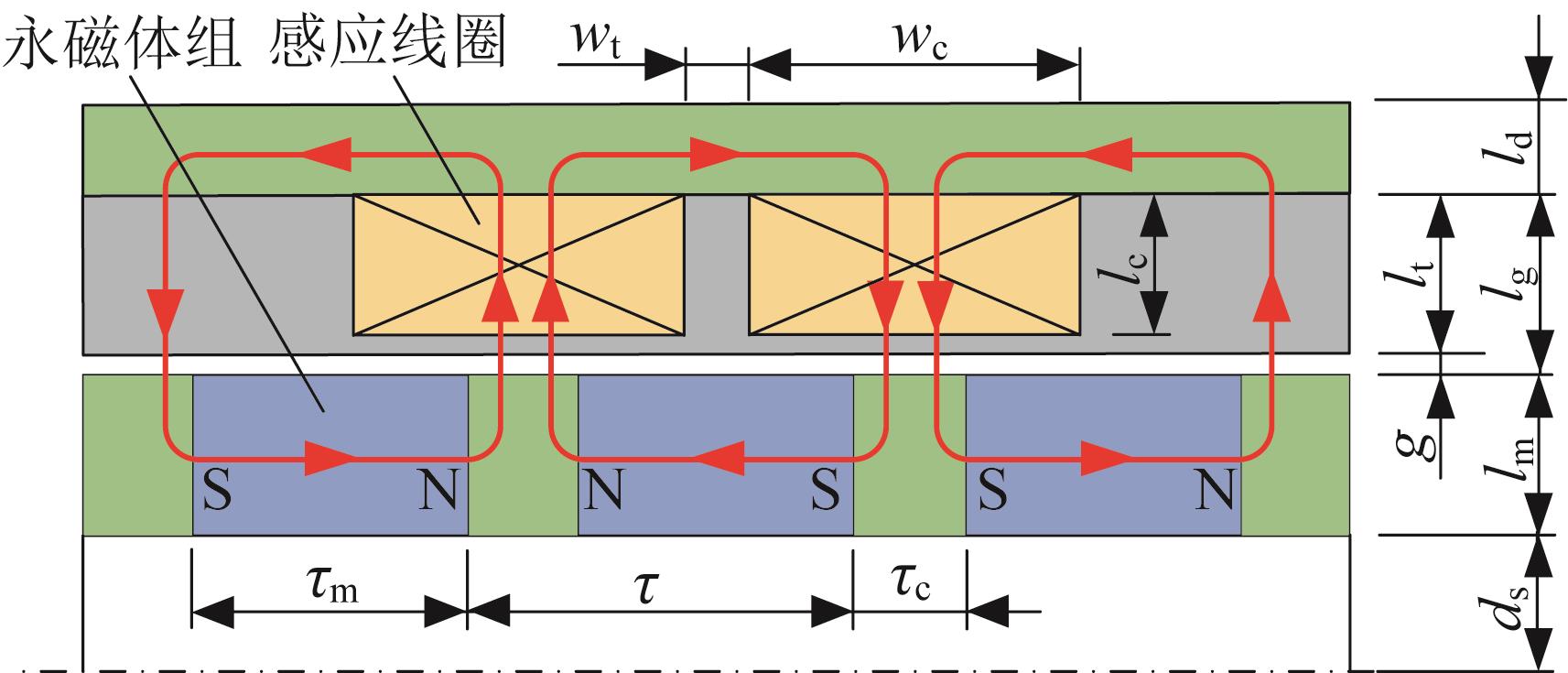

图2  MRD电磁感应发电装置磁路的示意图
图3  比较因数 Q 随绕线槽高度 wc 的变化关系

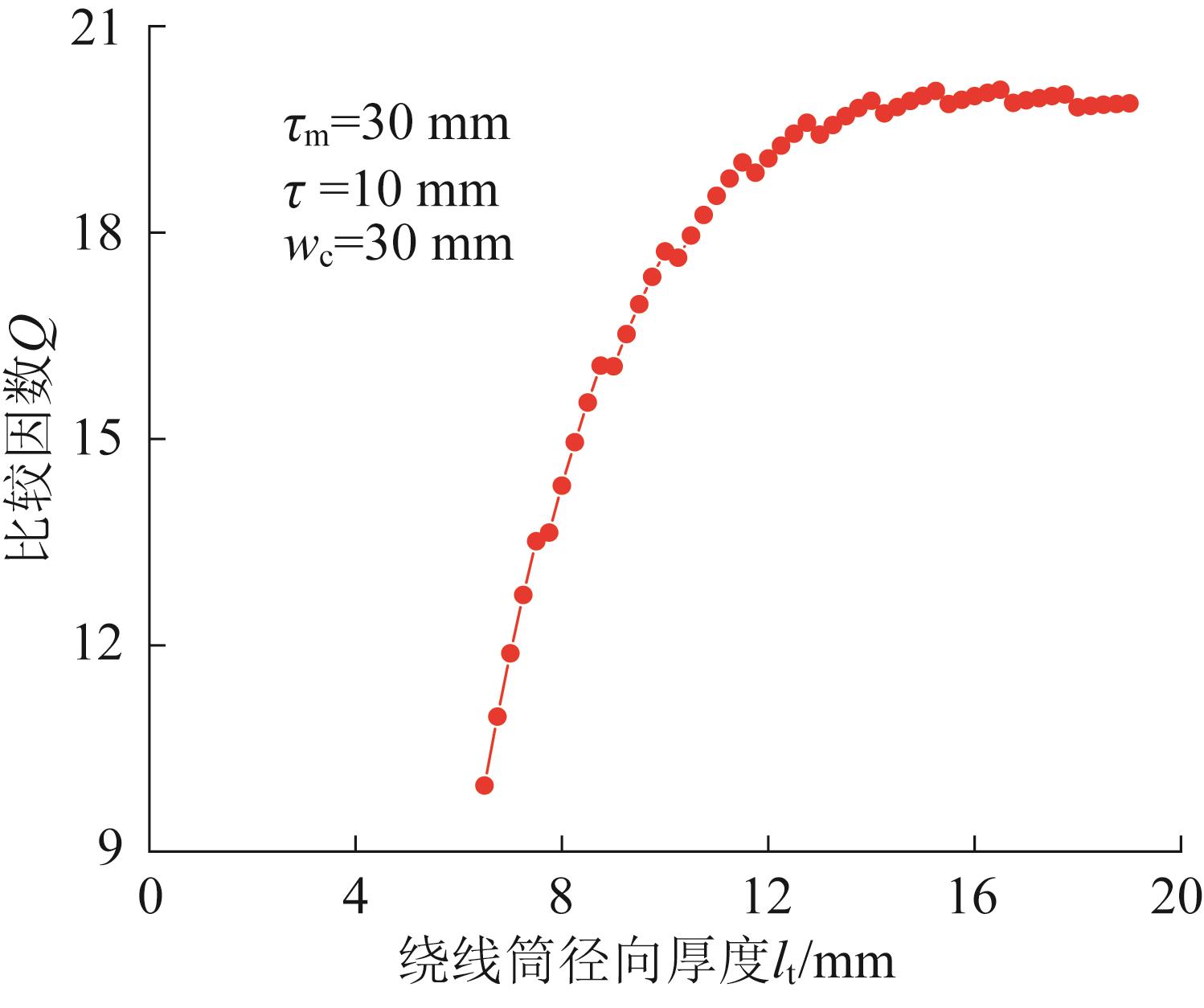

图4  比较因数 Q 随绕线筒径向厚度 lt 的变化关系

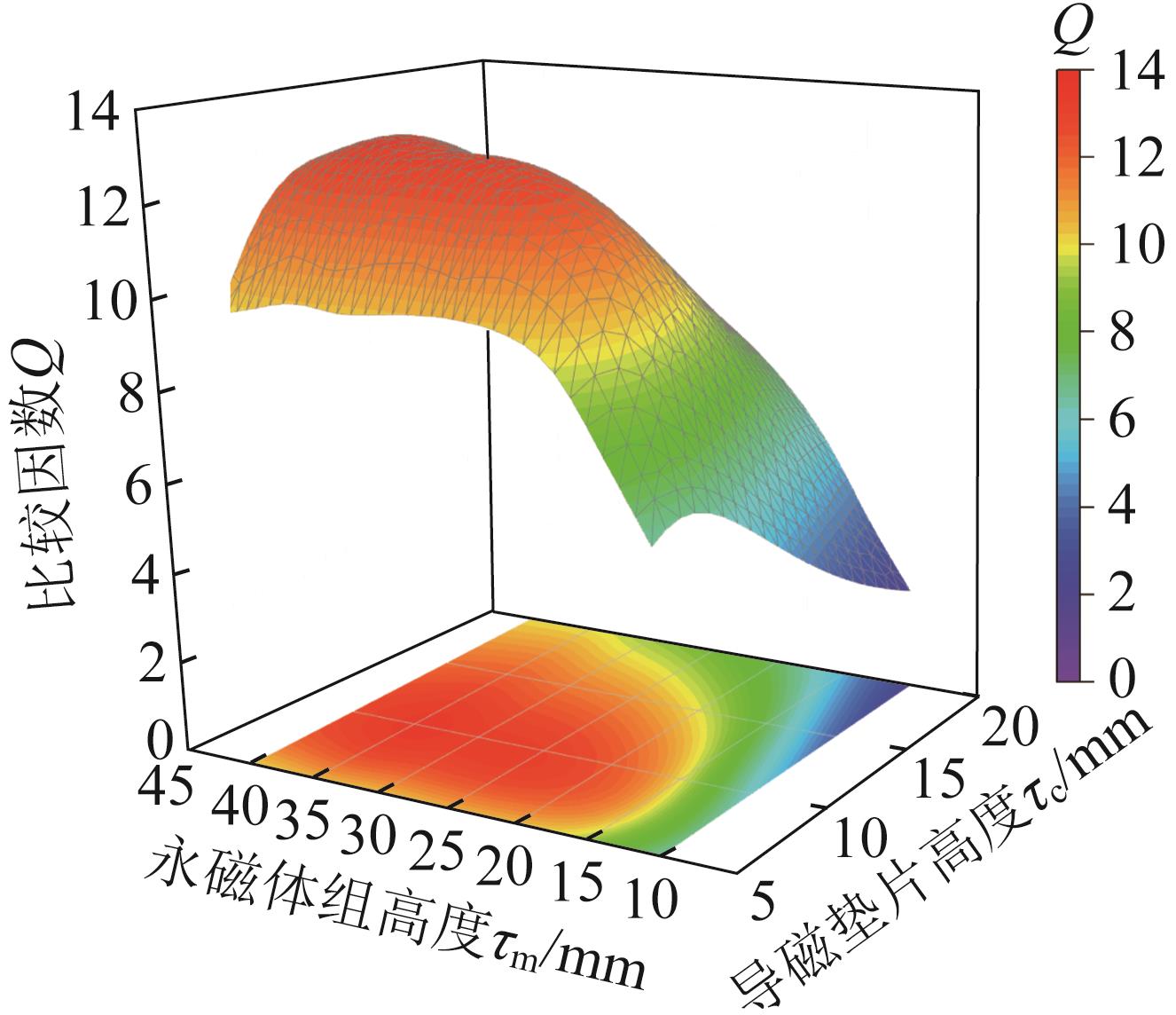

图5  比较因数 Q 随永磁体组高度 τm 和导磁垫片高度 τc 的变化关系

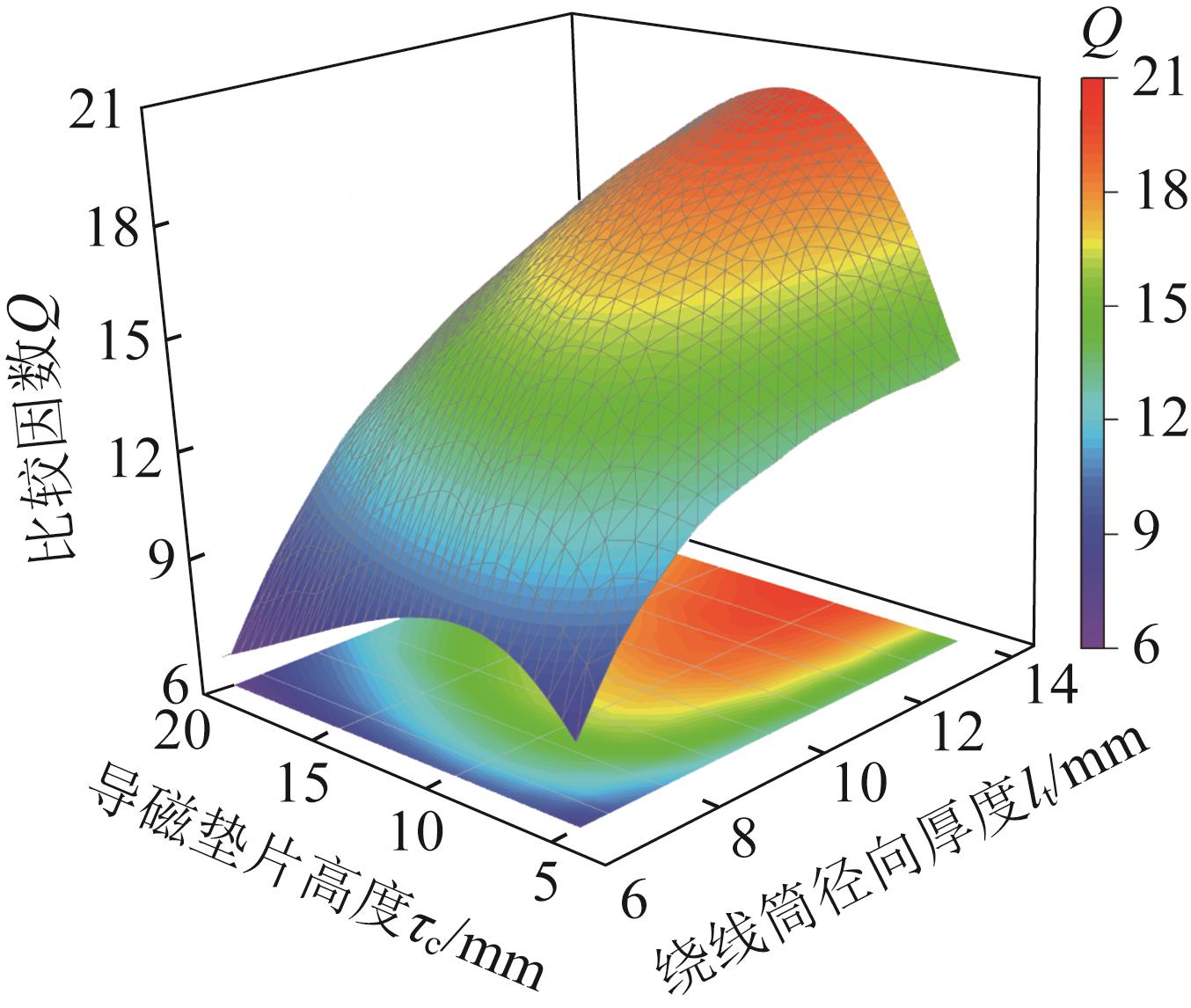

图6  比较因数 Q 随绕线筒径向厚度 lt 和导磁垫片高度 τc 的变化关系
图7  两种不同发电装置磁流变阻尼器的结构示意图

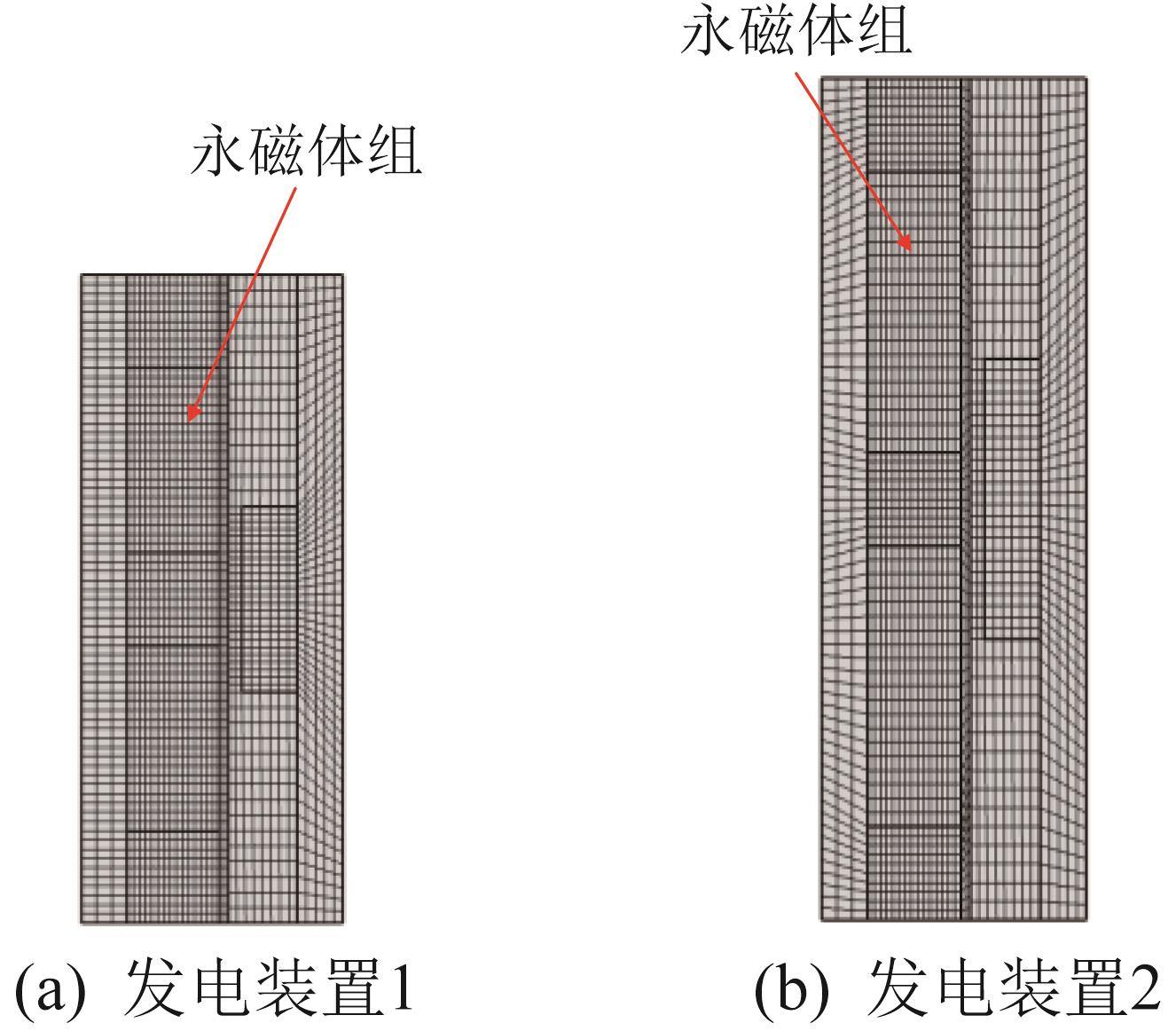

图8  发电装置单个线圈结构的网格划分图

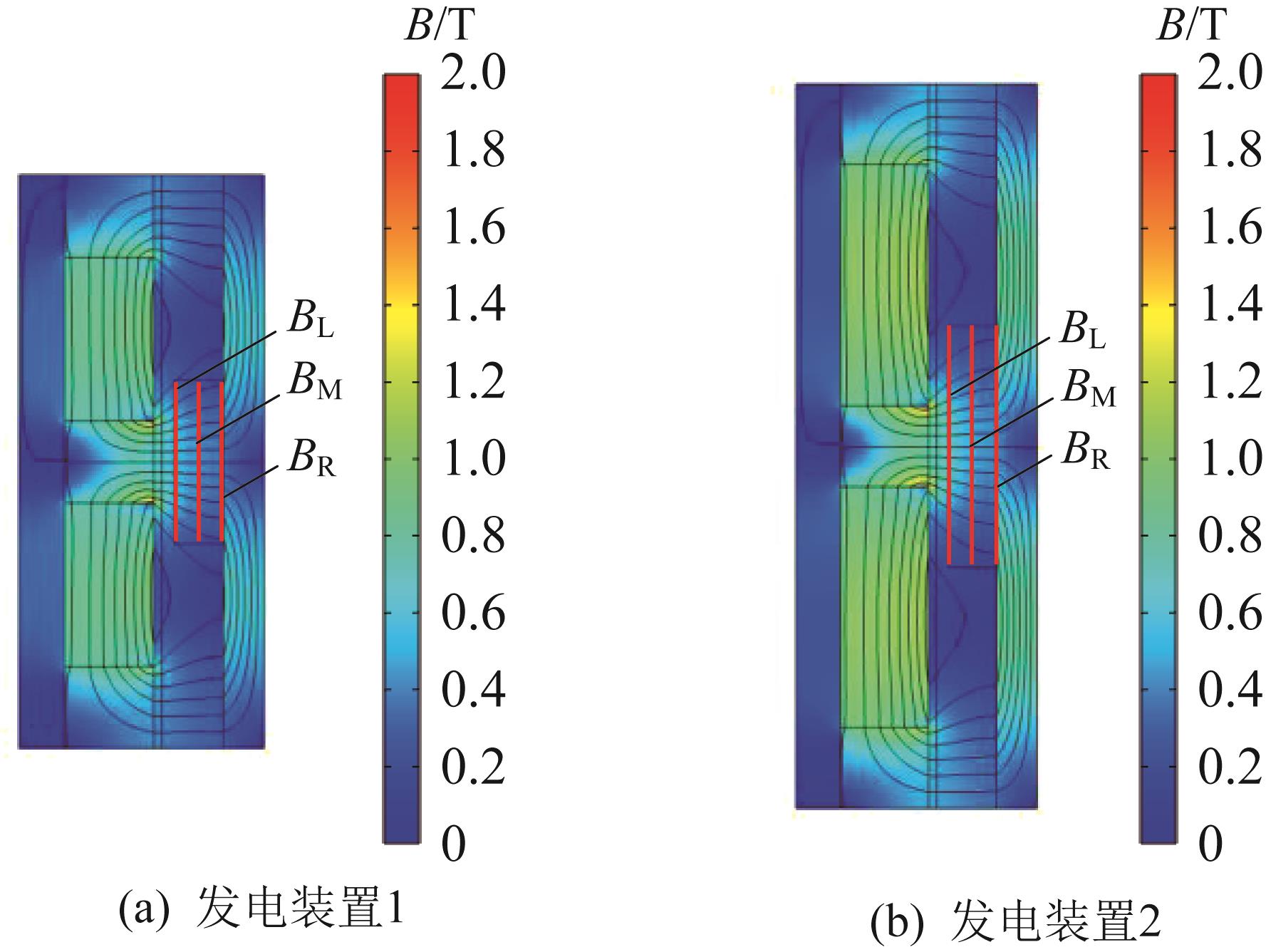

图9  发电装置在初始位置时的磁感应强度分布云图

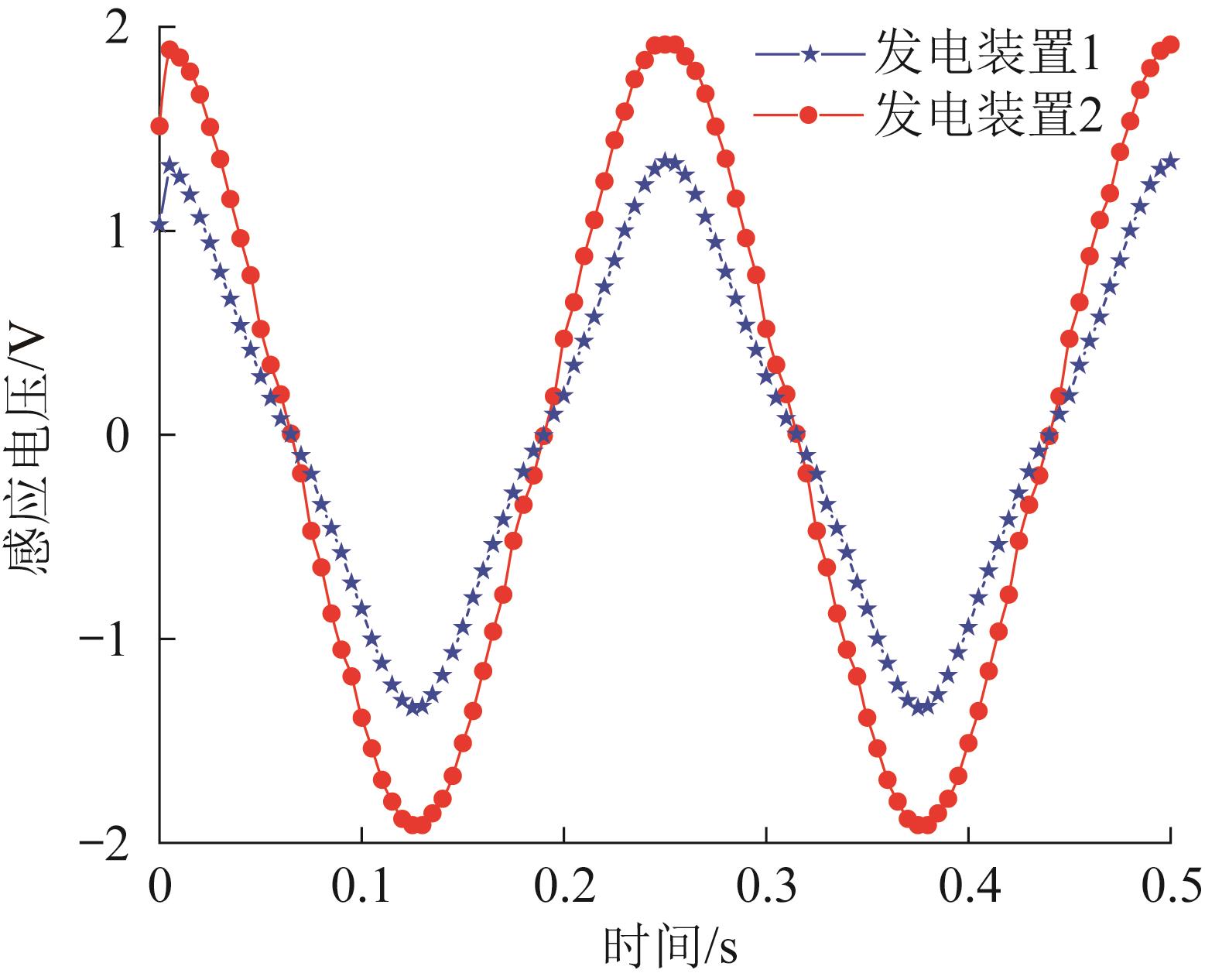

图10  发电装置单线圈感应电压随时间的变化曲线

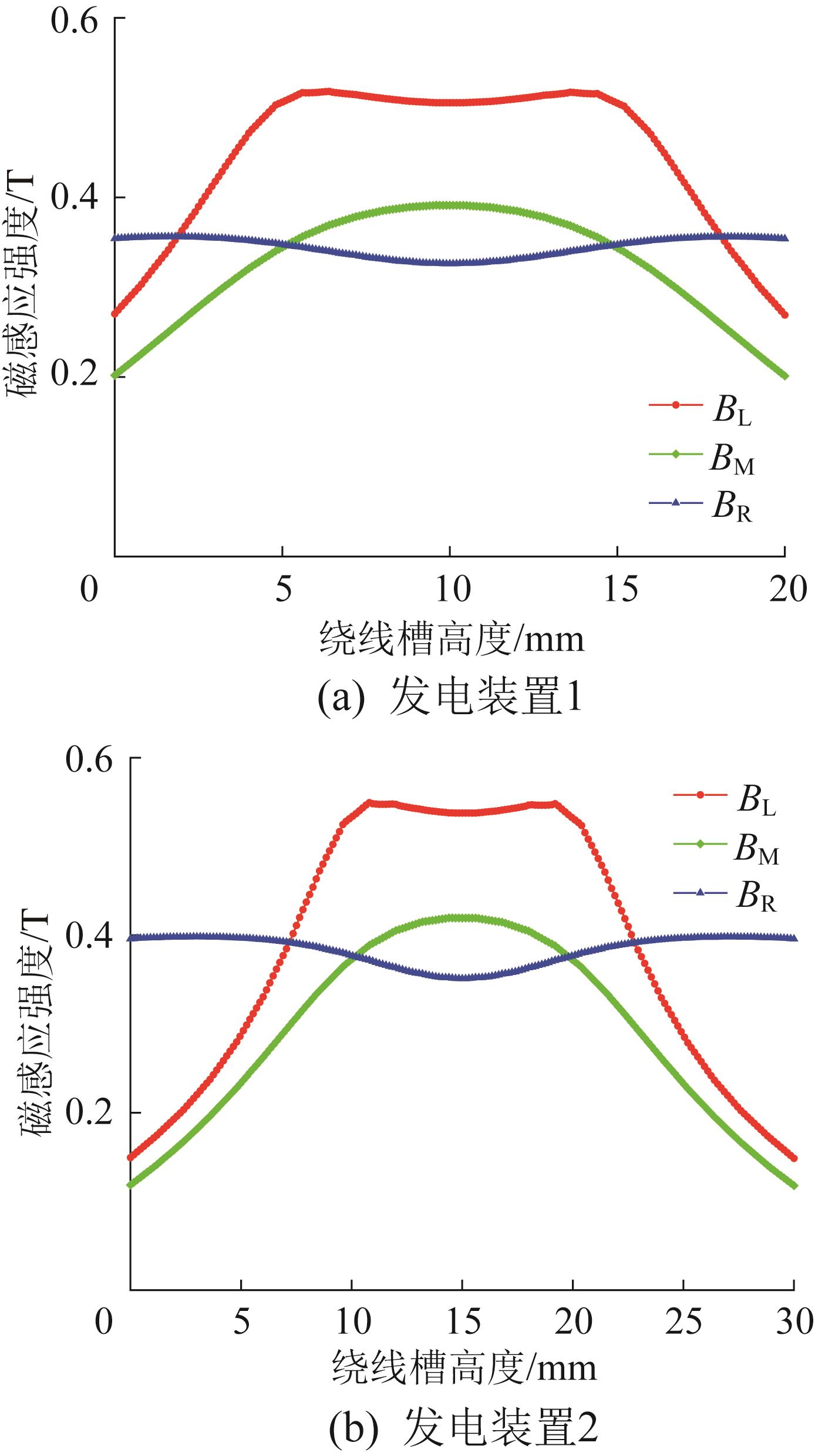

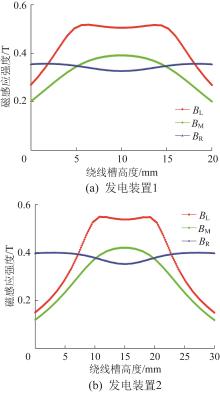

图11  发电装置感应线圈的磁感应强度

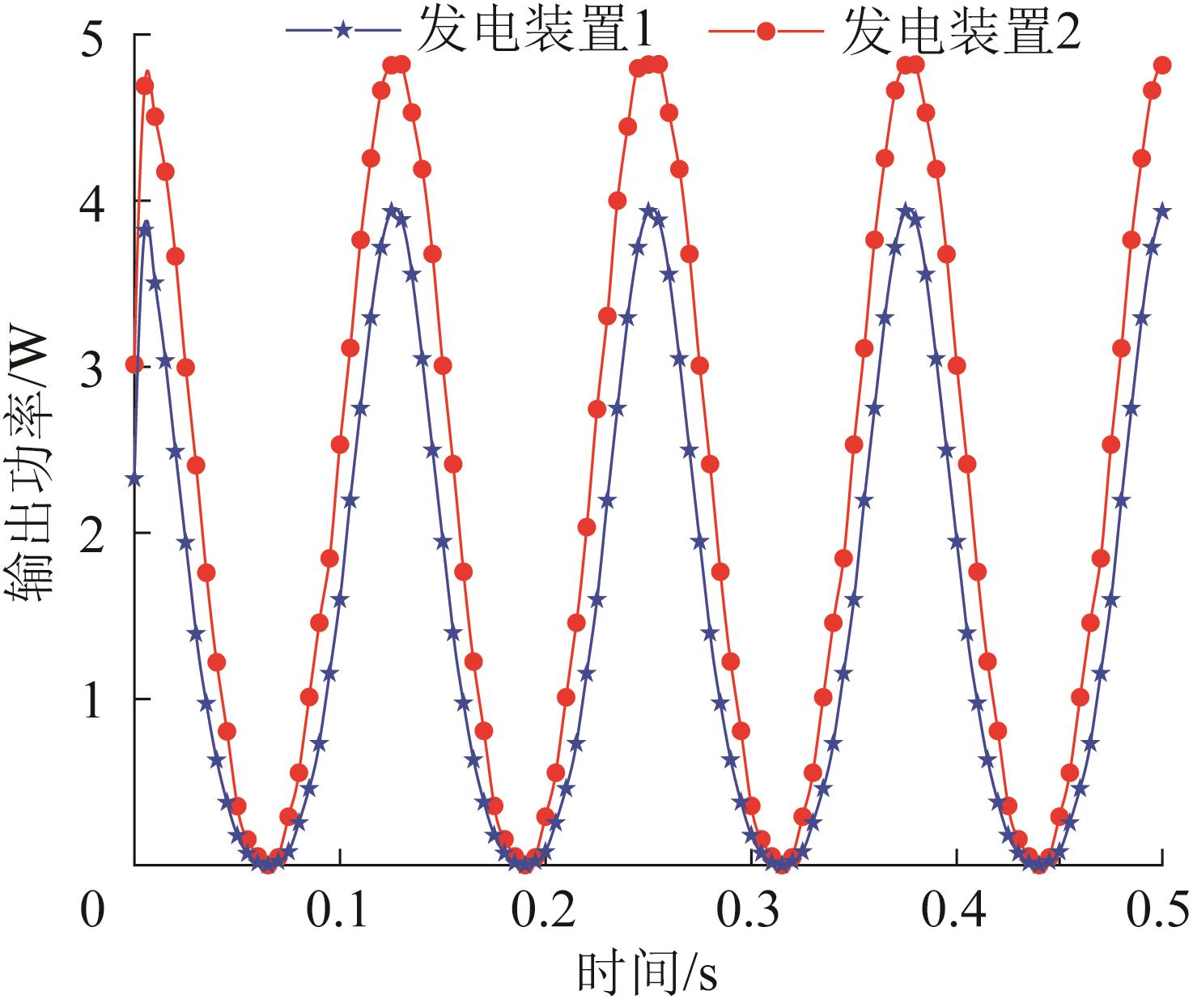

图12  发电装置单线圈输出功率随时间的变化曲线

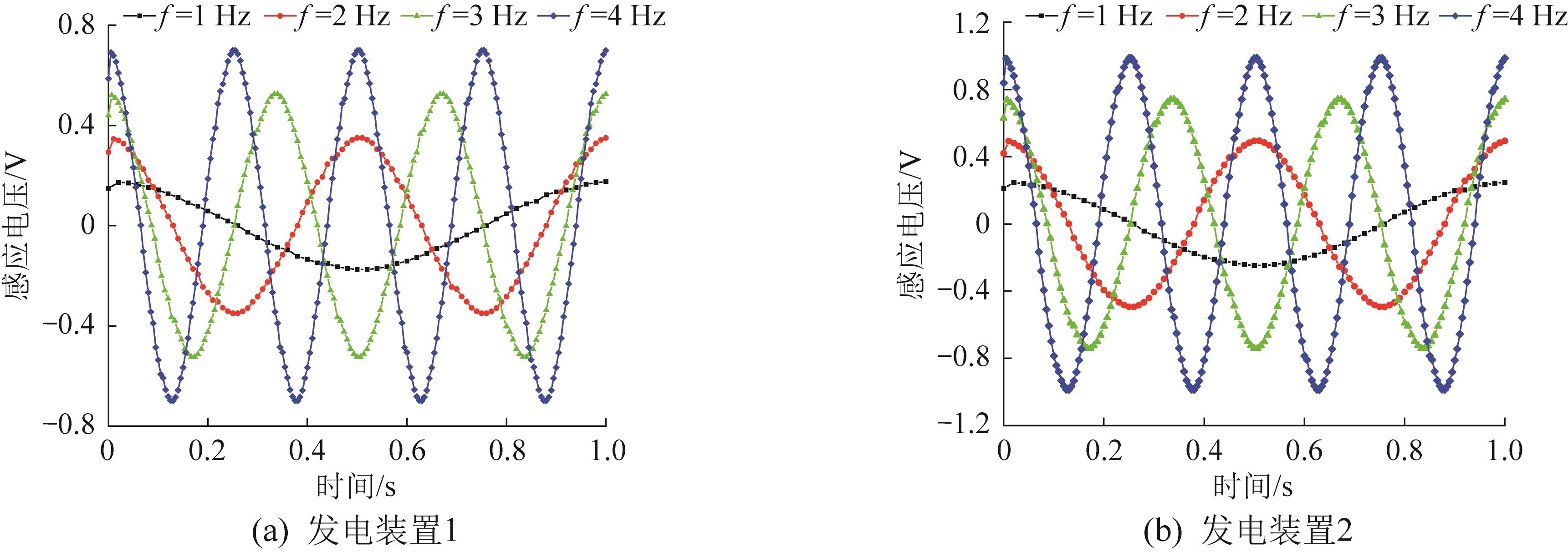

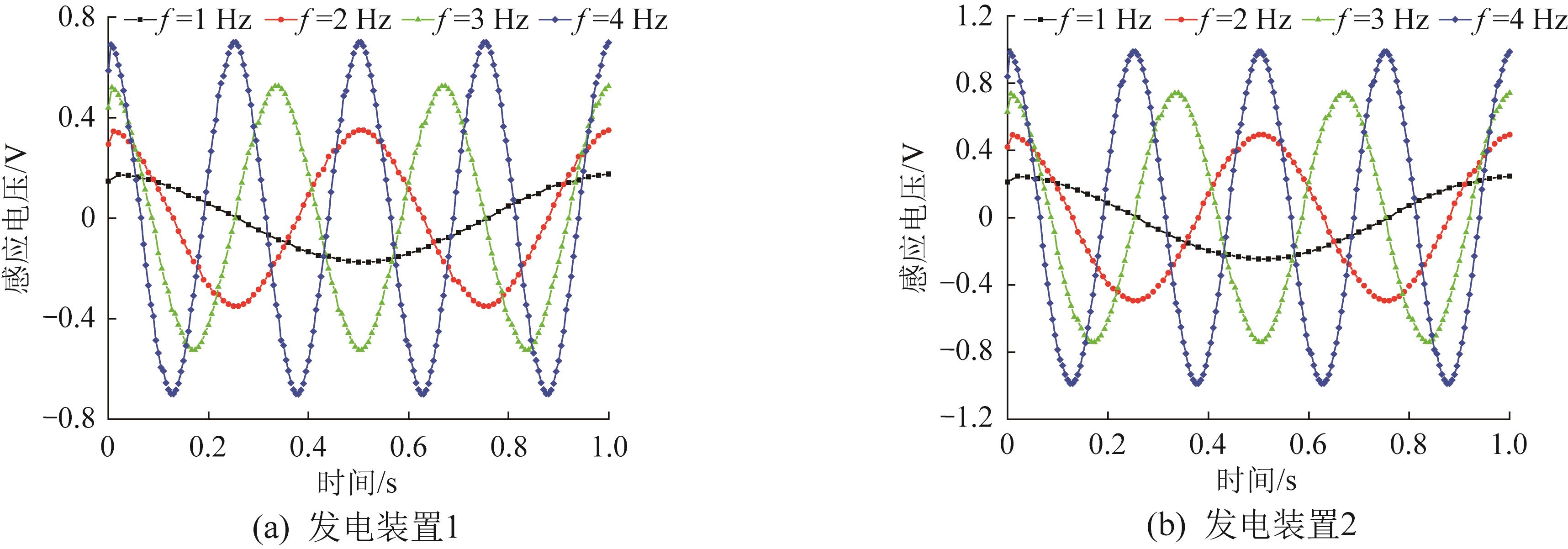

图13  振幅为5 mm、不同频率下发电装置单线圈感应电压随时间的变化曲线
