工程设计学报
工程设计学报  2025, Vol. 32 Issue (5): 613-622    DOI: 10.3785/j.issn.1006-754X.2025.04.156
机械设计理论与方法
基于双目视觉的软体机械臂几何参数测量方法
舒申(),王家梁,胡俊峰(),张宇,楚凯,周浩,蔡铭炜
江西理工大学 机电工程学院，江西 赣州 341000
Geometric parameter measurement method for soft robotic arms based on binocular vision
Shen SHU(),Jialiang WANG,Junfeng HU(),Yu ZHANG,Kai CHU,Hao ZHOU,Mingwei CAI
School of Mechanical and Electrical Engineering, Jiangxi University of Science and Technology, Ganzhou 341000, China
 全文: PDF(4111 KB)   HTML
摘要：

由于软体机械臂固有的柔顺性与低刚度，其在空间运动中展现出复杂的形态变化，现有测量方法难以实现这类机械臂的位姿测量。为解决上述问题，提出了一种结合双目视觉技术和B样条曲线拟合的新方法，旨在准确测量软体机械臂的几何参数。该方法通过双目视觉系统提取软体机械臂中心骨架的三维信息，并采用三次B样条曲线进行三维形状重构，进而获得软体机械臂的关键几何参数。为了验证所提出方法的有效性，对圆弧形、S形弯曲、L形弯曲的软体机械臂进行几何参数测量。测量结果表明，在平面上运动的机械臂的平均弯曲曲率误差为0.198%，平均弯曲角度误差为0.159%；在三维空间中运动的机械臂的平均弯曲角度误差为1.340%。此外，该测量方法能扩展为动态测量方法，在视觉有遮挡的情况下也能准确地测量软体机械臂的几何参数。基于双目视觉和B样条曲线拟合的测量方法可为软体机械臂的参数测量提供一种新思路。
关键词： 软体机械臂;  双目视觉;  B样条曲线;  几何参数测量
Abstract:

Due to the inherent compliance and low stiffness of soft robotic arms, they exhibit complex morphological changes during spatial motion, making existing measurement methods inadequate for pose measurement of such robotic arms. To solve the above problems, a novel method combining binocular vision technology and B-spline curve fitting is proposed to accurately measure the geometric parameters of soft robotic arms. This method extracted the three-dimensional information of the central skeleton of the soft robotic arm through a binocular vision system and employed the cubic B-spline curve for three-dimensional shape reconstruction, thereby obtaining the key geometric parameters of the soft robotic arm. To validate the effectiveness of the proposed method, geometric parameter measurements were conducted on soft robotic arms with arc-shaped, S-shaped and L-shaped bends. The measurement results showed that the average bending curvature error of the robotic arm moving on a plane was 0.198%, and the average bending angle error was 0.159%. The average bending angle error of the robotic arm moving in three-dimensional space was 1.340%. In addition, this measurement method could be extended to dynamic measurements and accurately measure the geometric parameters of soft robotic arms even in the presence of visual occlusions. The measurement method based on binocular vision and B-spline curve fitting can provide a new idea for the parameter measurement of soft robotic arms.
Key words: soft robotic arm    binocular vision    B-spline curve    geometric parameter measurement
收稿日期: 2024-07-08 出版日期: 2025-10-31
CLC:  TP 391.4
基金资助: 国家自然科学基金资助项目(52165011);江西省自然科学基金资助项目(20212BAB204028)
通讯作者: 胡俊峰     E-mail: 1414401390@qq.com;hjfsuper@126.com
作者简介: 舒　申（2001—），男，硕士生，从事软体机器人研究，E-mail: 1414401390@qq.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
舒申
王家梁
胡俊峰
张宇
楚凯
周浩
蔡铭炜

引用本文:

舒申,王家梁,胡俊峰,张宇,楚凯,周浩,蔡铭炜. 基于双目视觉的软体机械臂几何参数测量方法[J]. 工程设计学报, 2025, 32(5): 613-622.

Shen SHU,Jialiang WANG,Junfeng HU,Yu ZHANG,Kai CHU,Hao ZHOU,Mingwei CAI. Geometric parameter measurement method for soft robotic arms based on binocular vision[J]. Chinese Journal of Engineering Design, 2025, 32(5): 613-622.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.04.156    或    https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I5/613

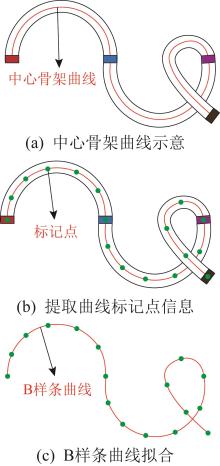

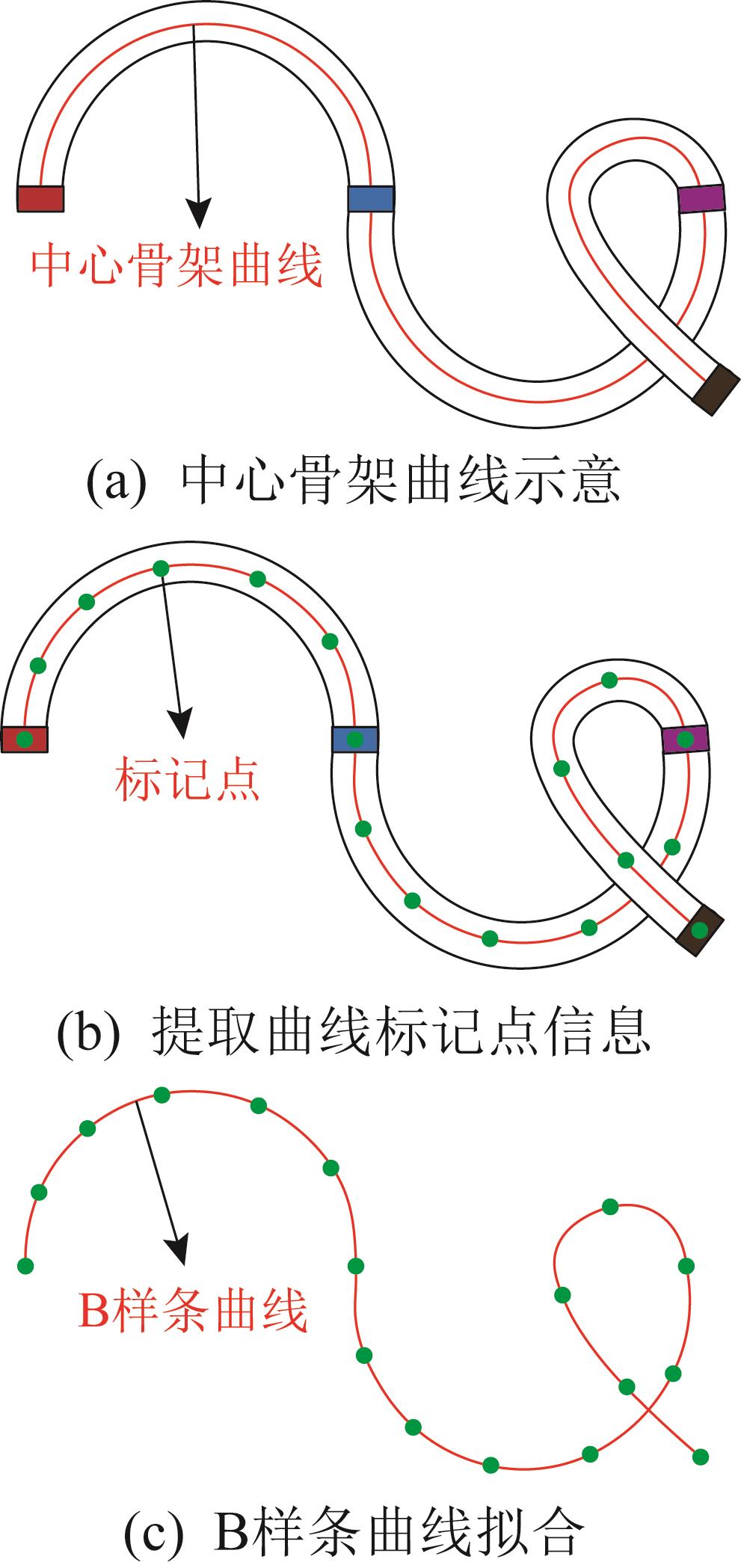

图1  软体机械臂中心骨架曲线示意

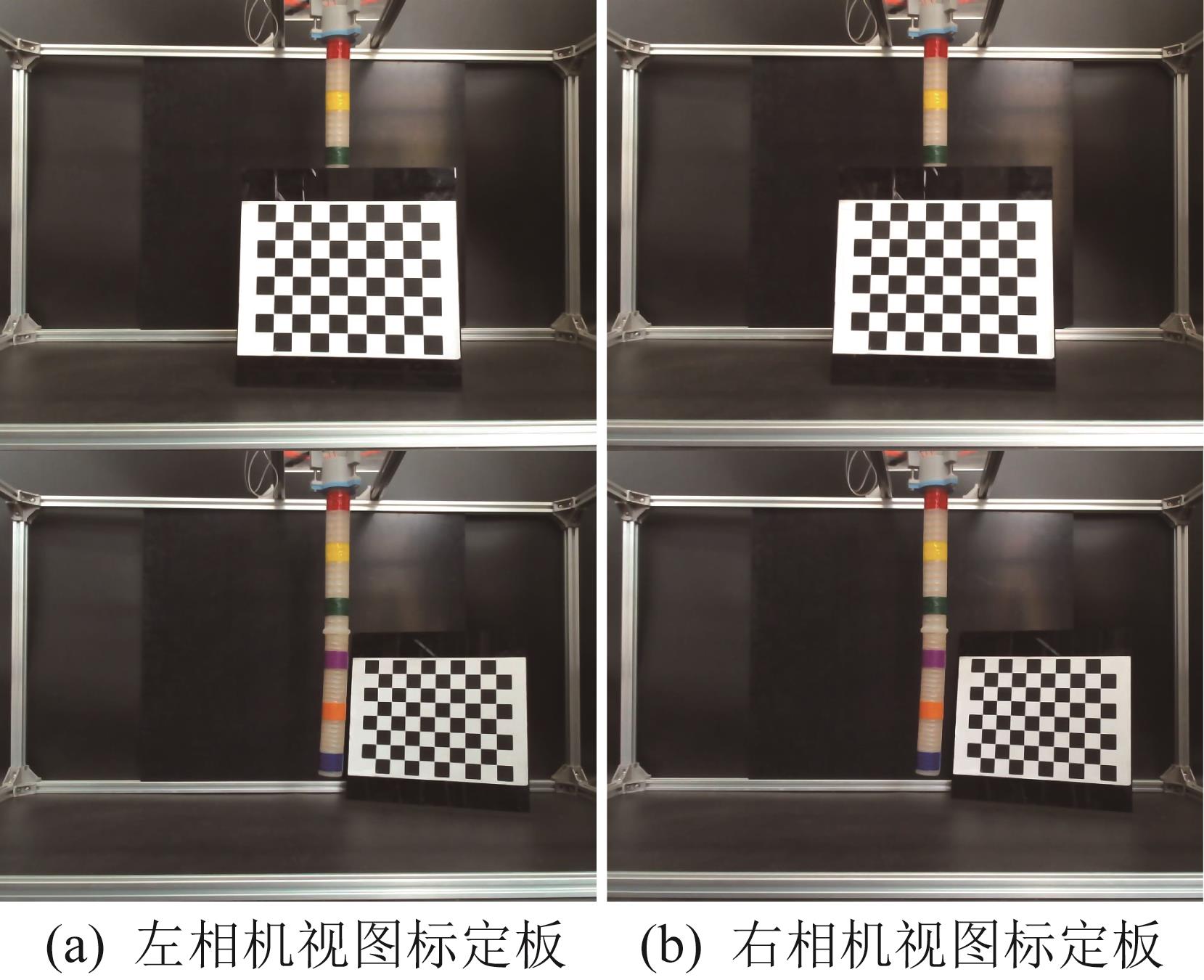

图2  双目相机标定原理

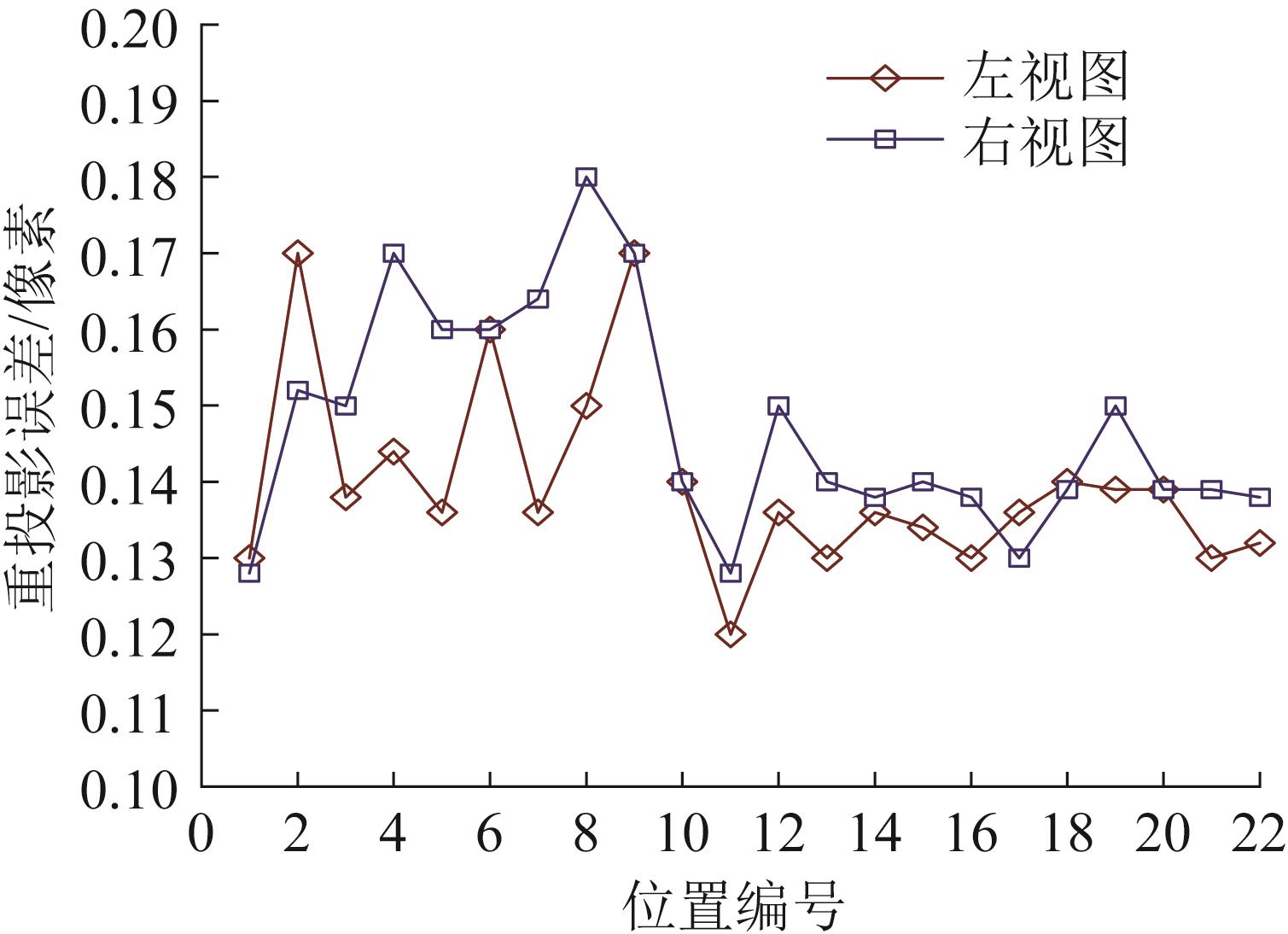

图3  重投影误差计算结果

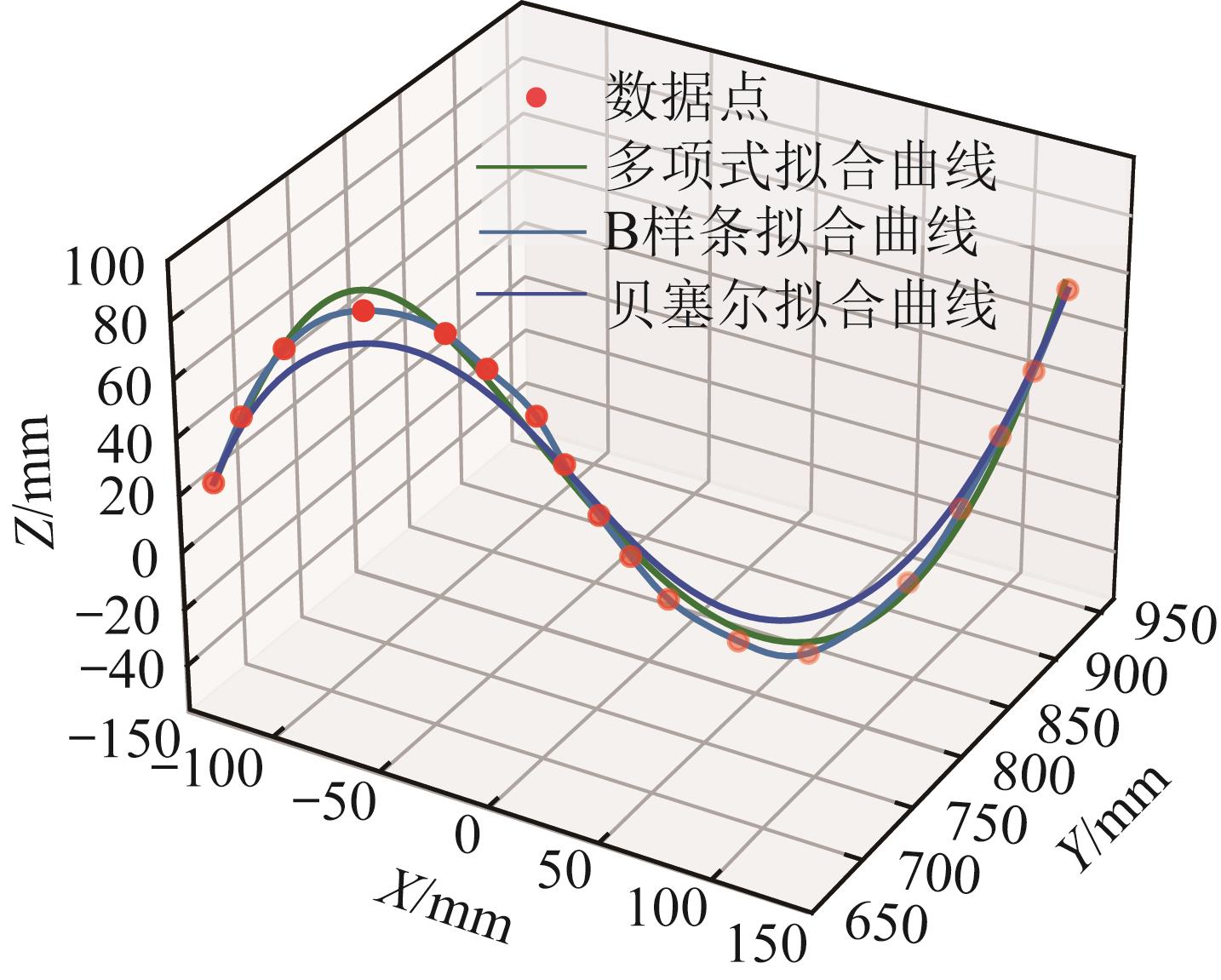

图4  基于3种拟合方法的形状重构结果对比

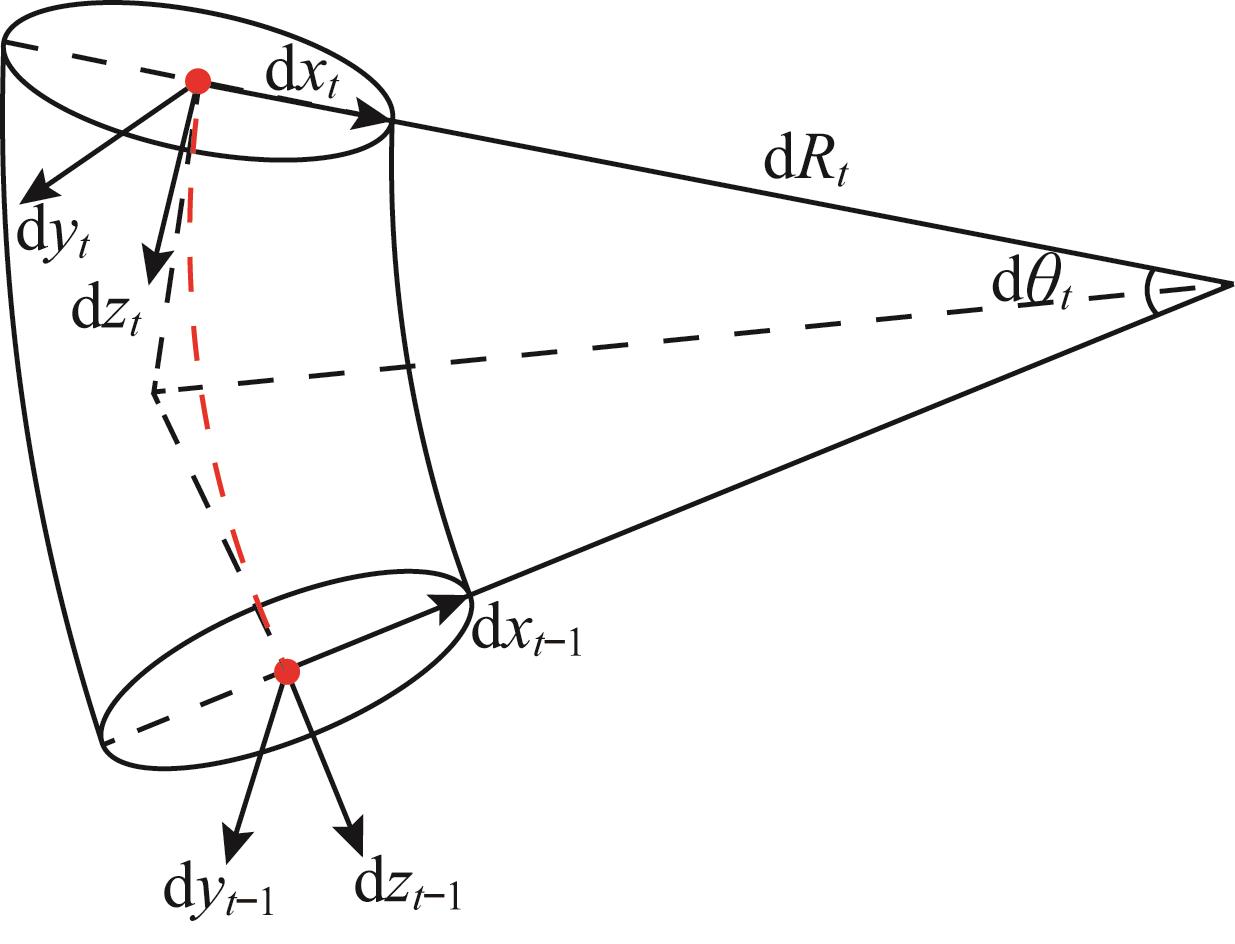

图5  软体机械臂几何参数描述

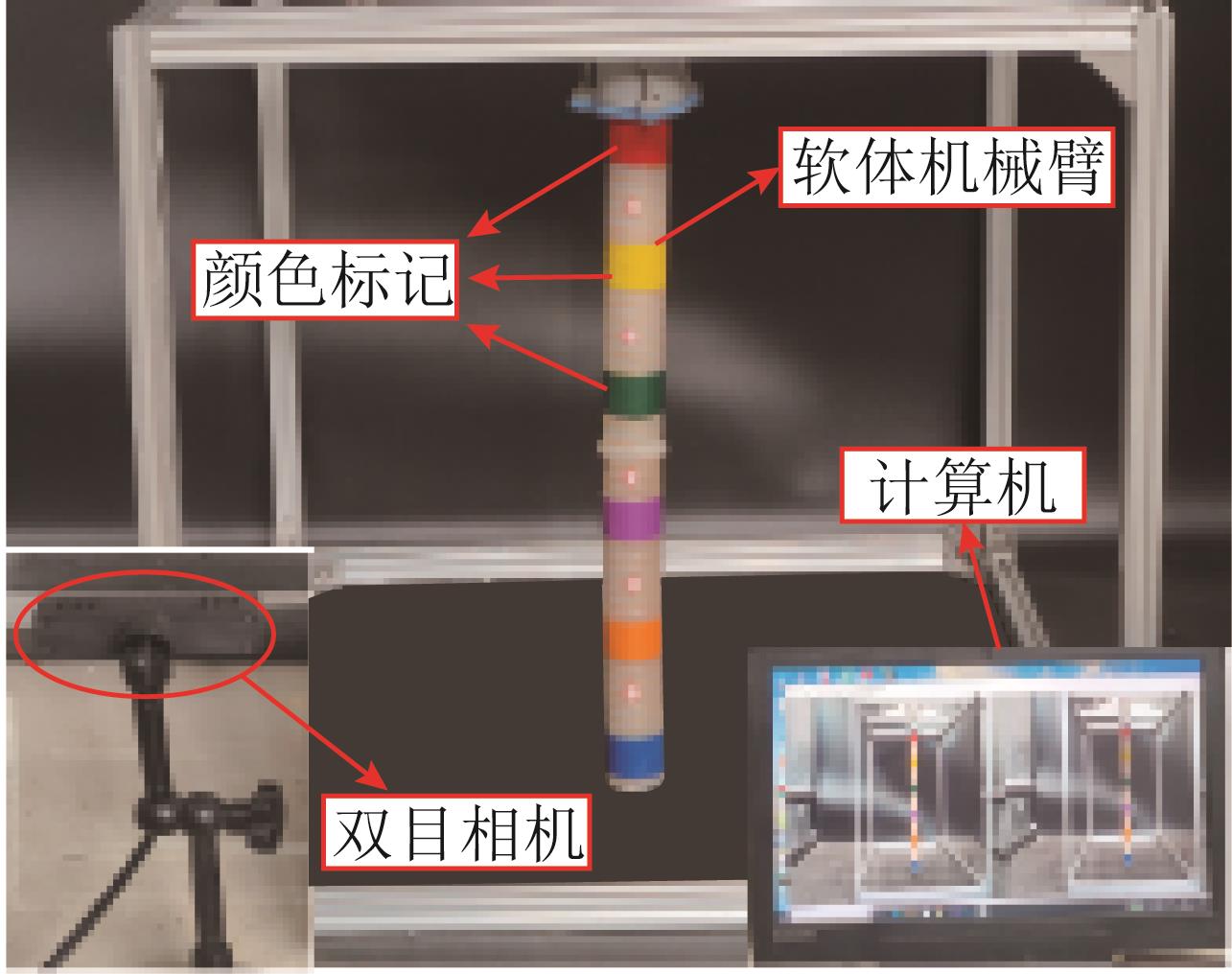

图6  双目视觉测量装置

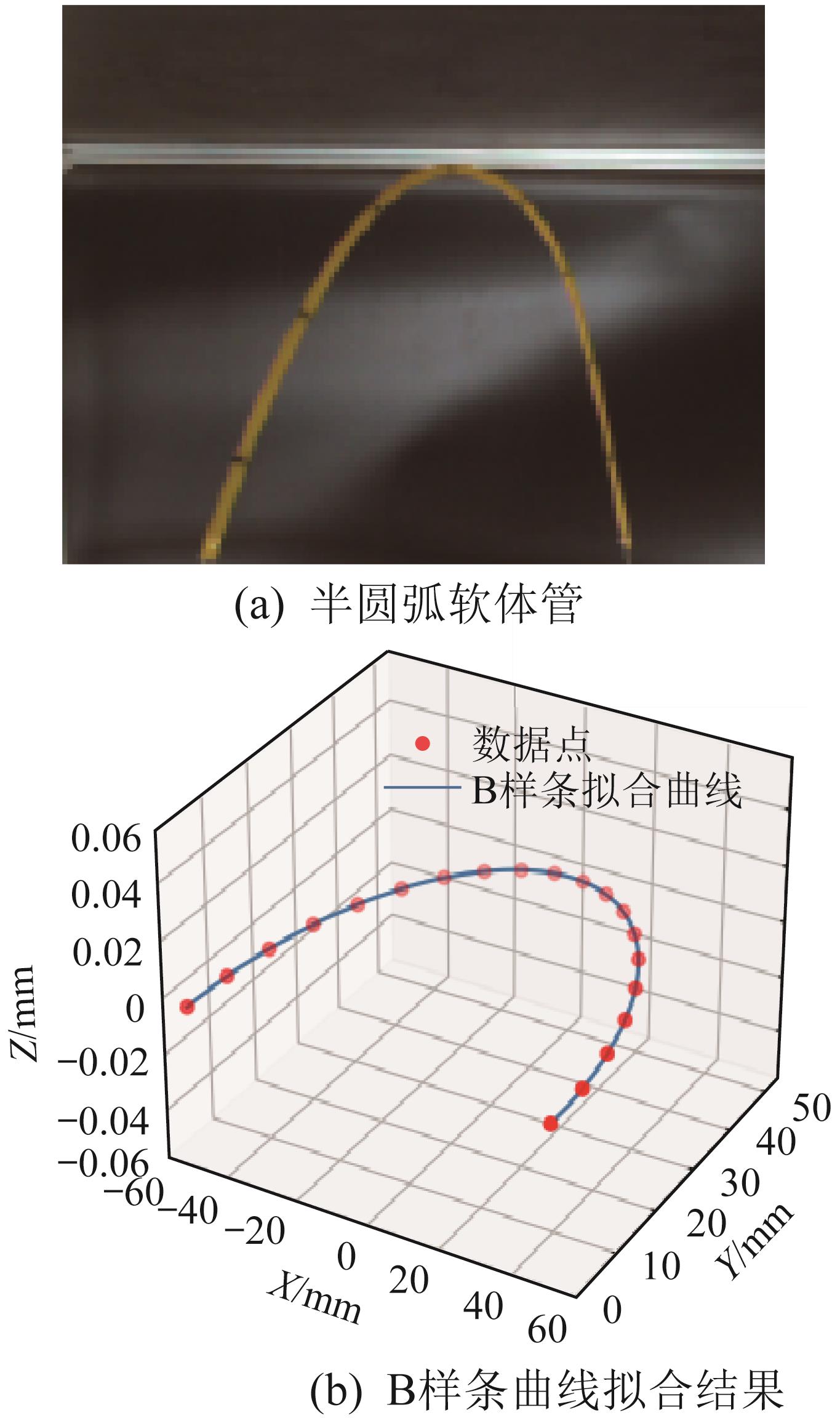

图7  半圆弧软体管的形状重构结果

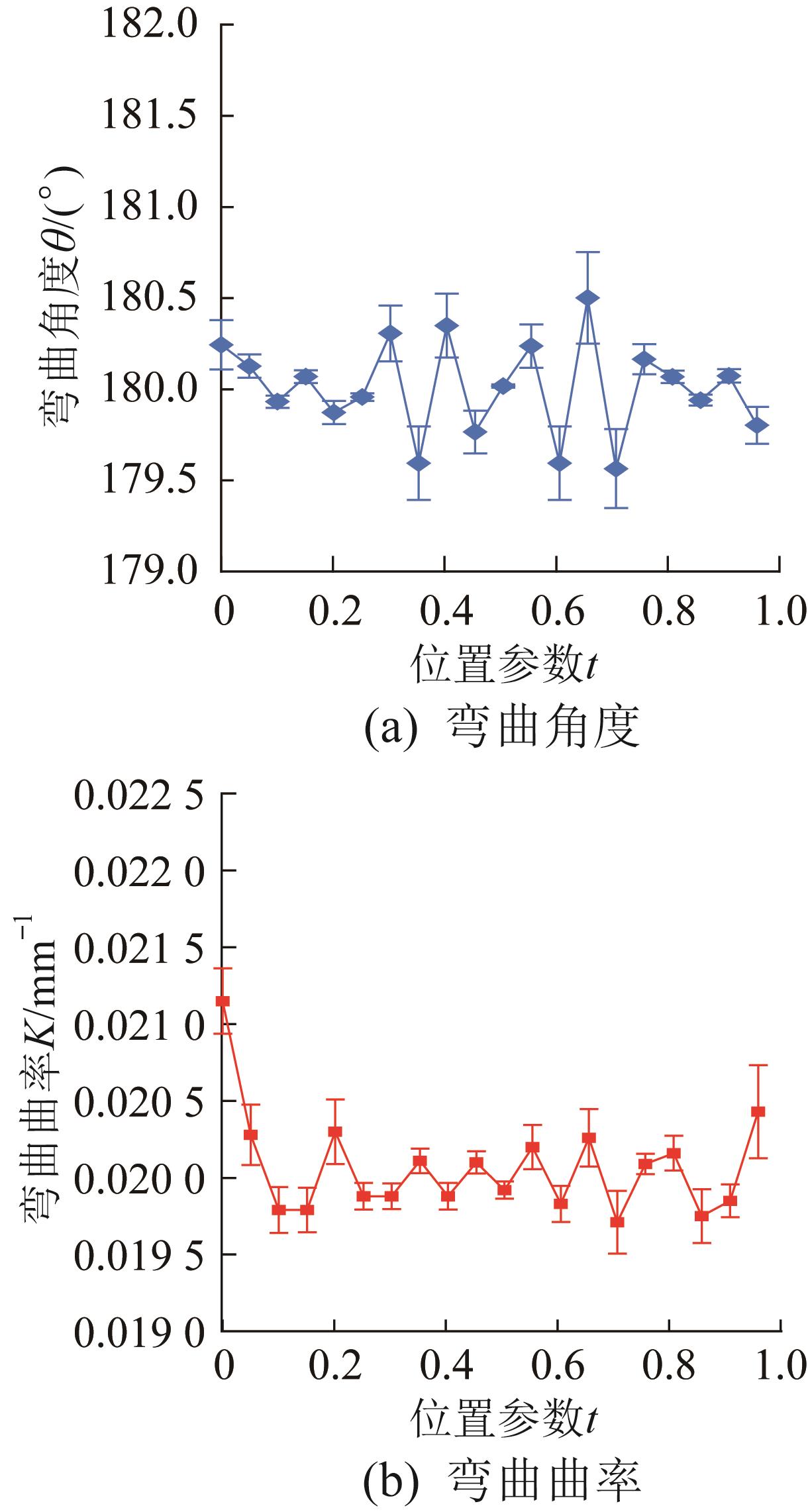

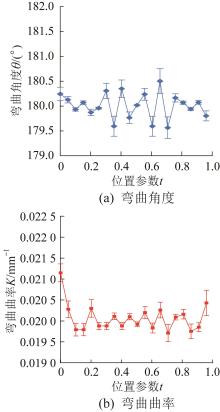

图8  半圆弧软体管几何参数测量结果

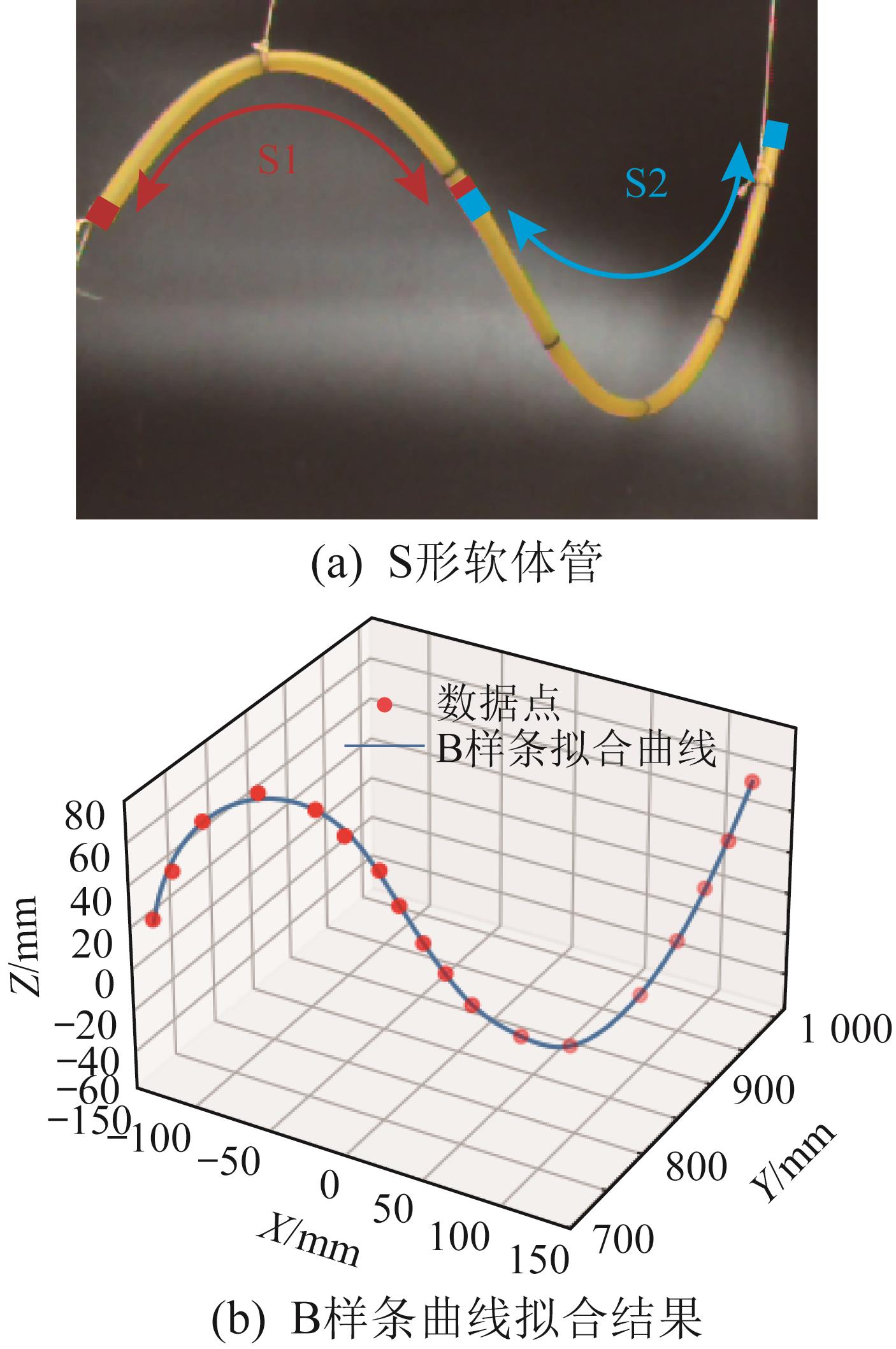

图9  S形软体管的形状重构结果

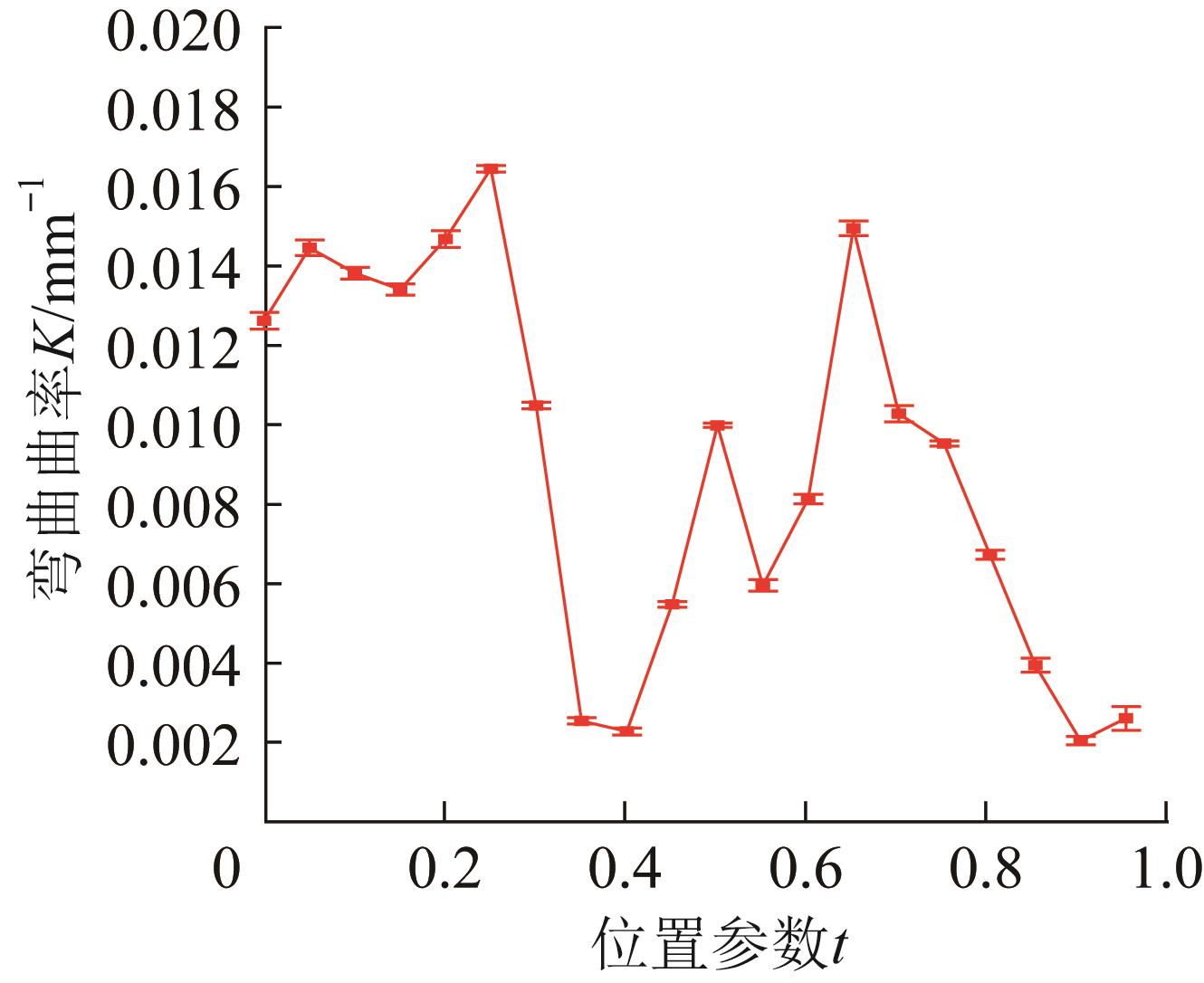

图10  S形软体管弯曲曲率测量结果
分段结构弯曲角度/(°)相对误差/%
测量值实际值
S1122.57121.001.30
S2143.96142.001.38
表1  S形软体管弯曲角度测量误差

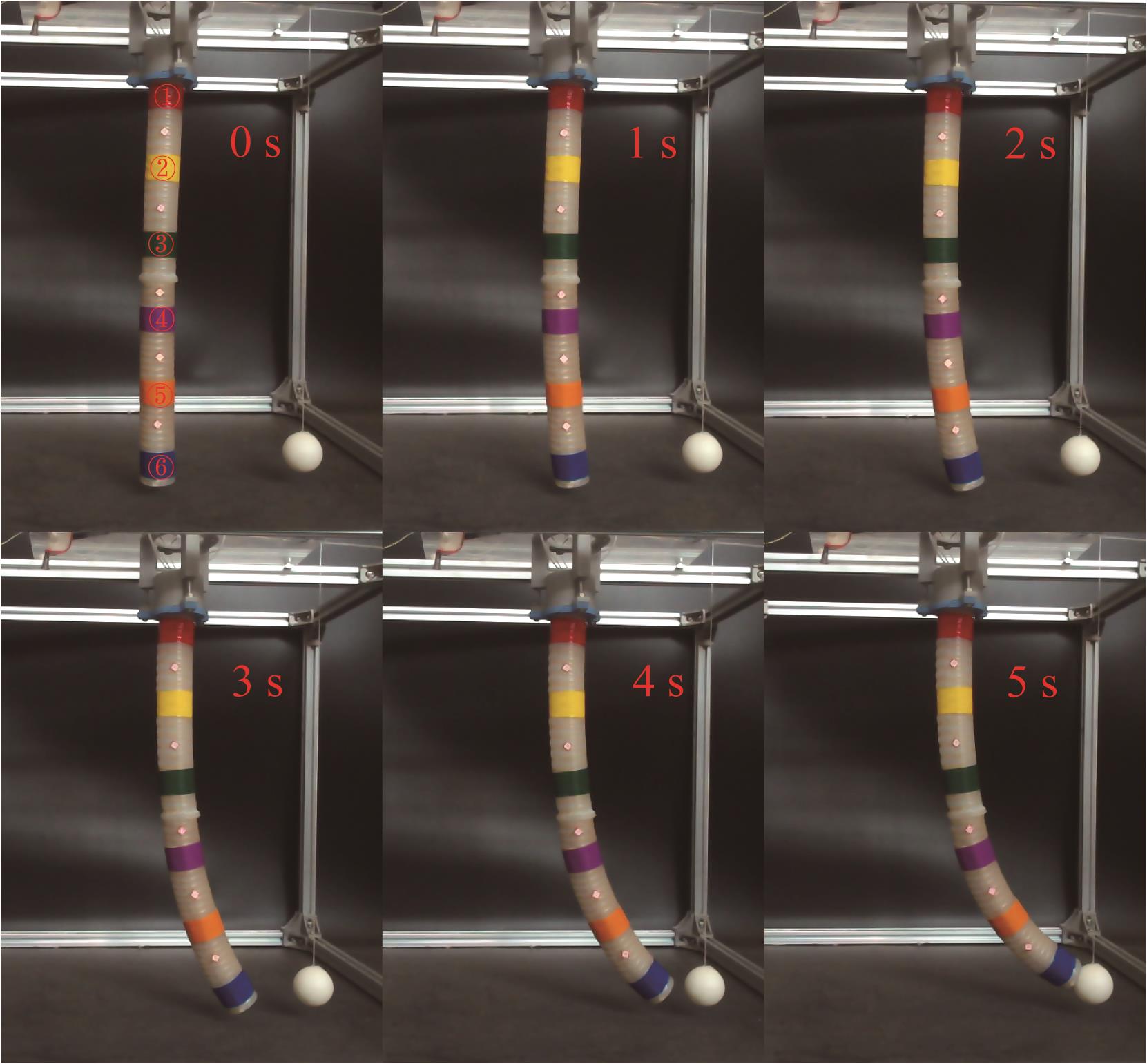

图11  不同时刻下L形软体机械臂的姿态

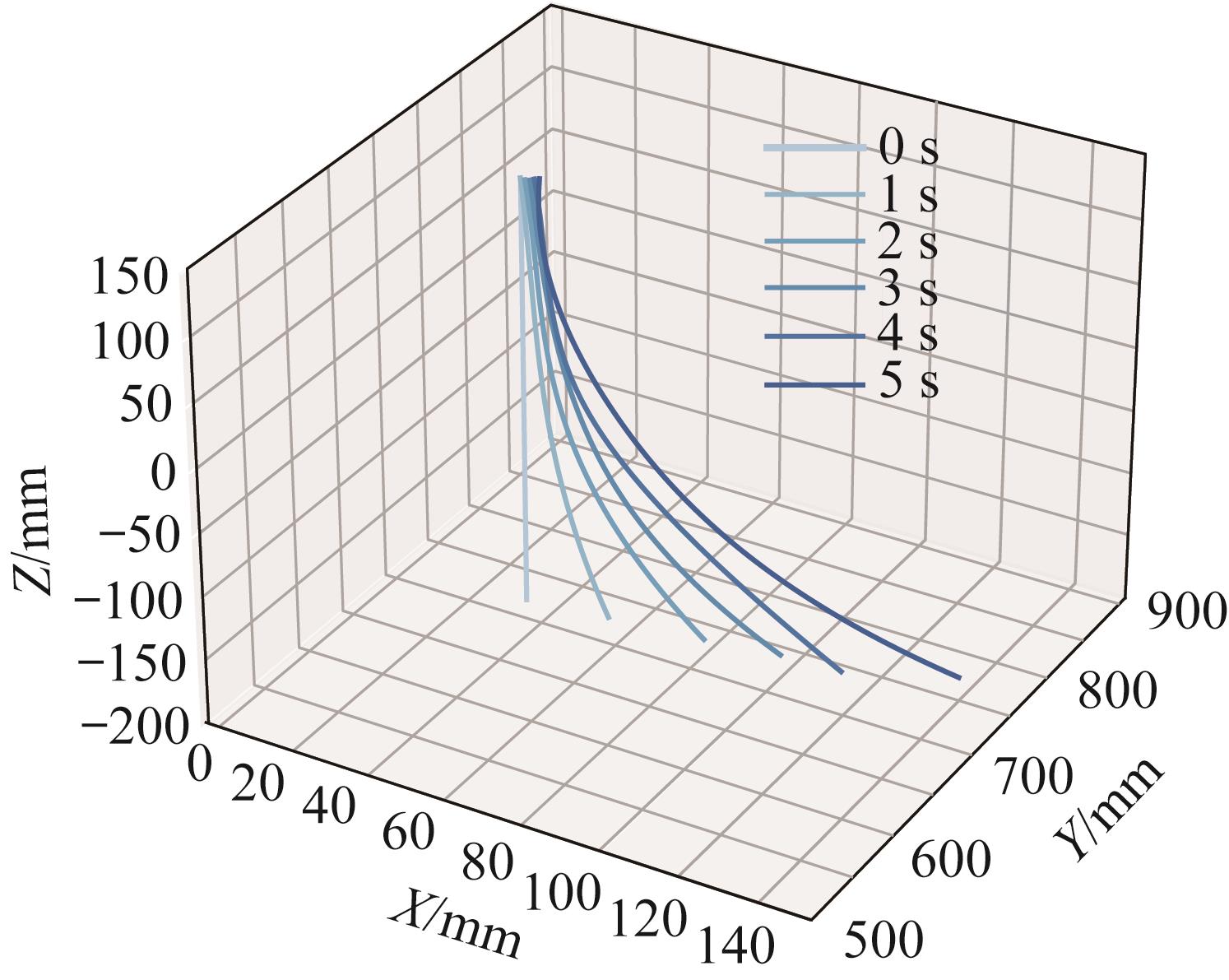

图12  L形软体机械臂的形状重构结果

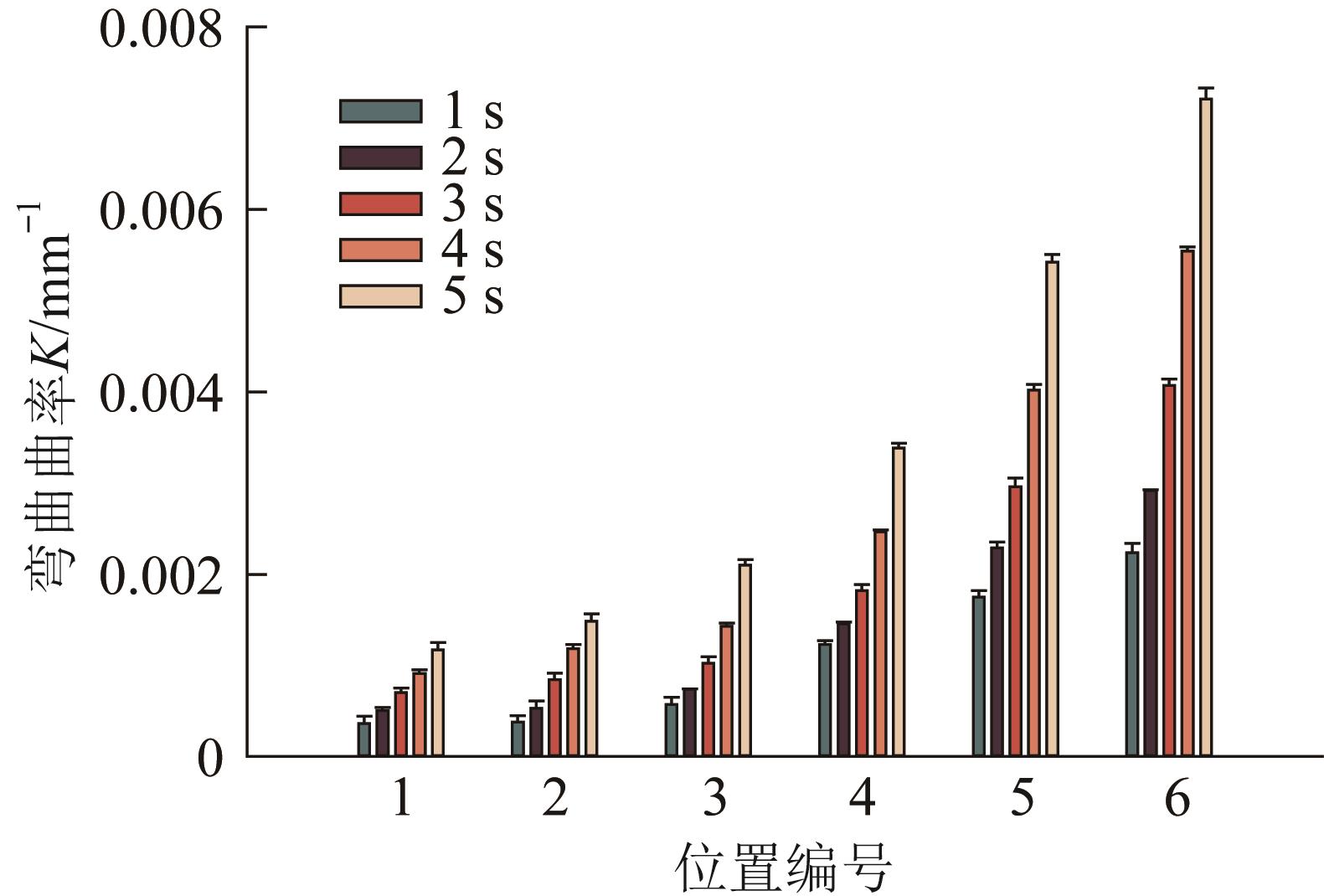

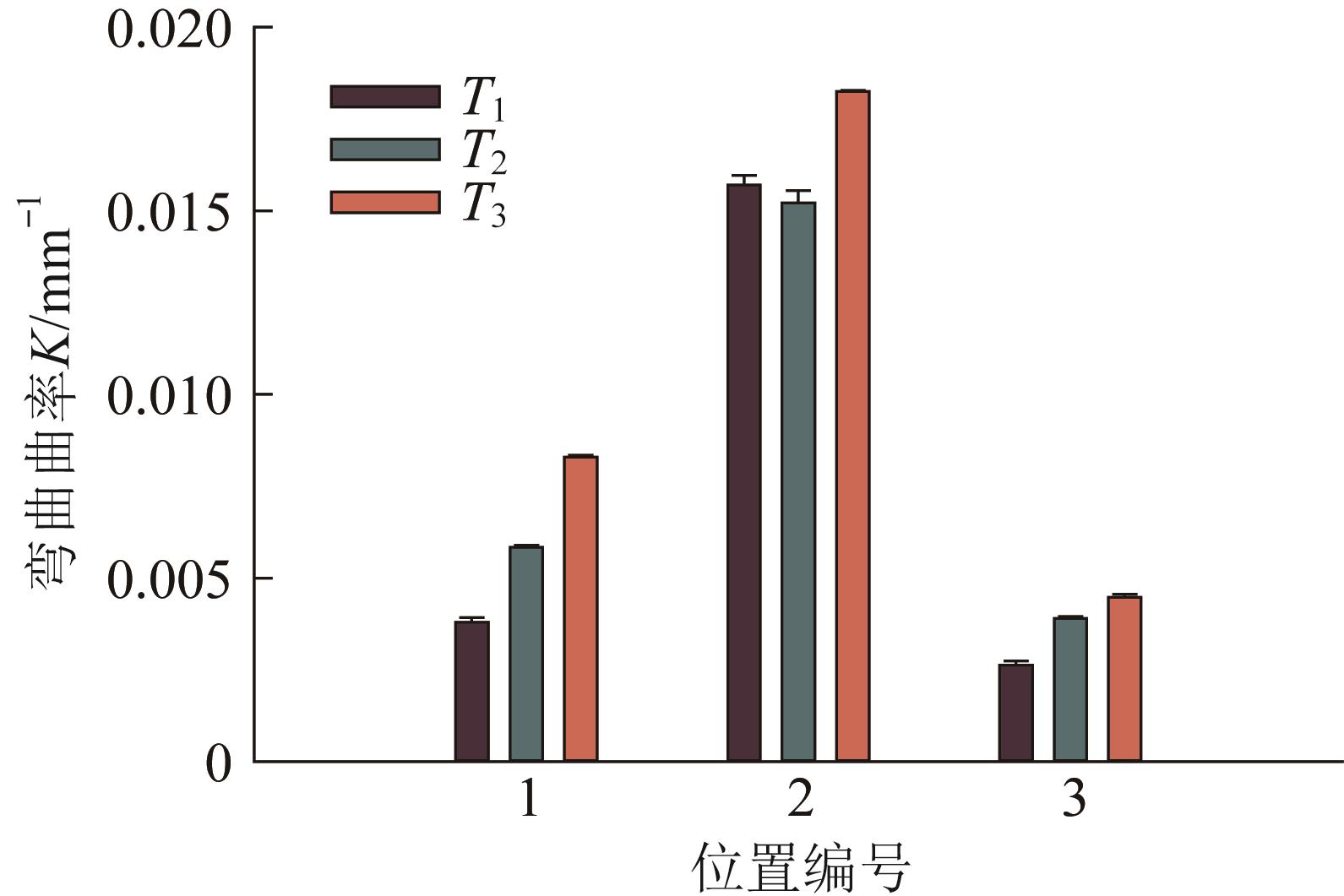

图13  L形软体机械臂不同位置处的弯曲曲率

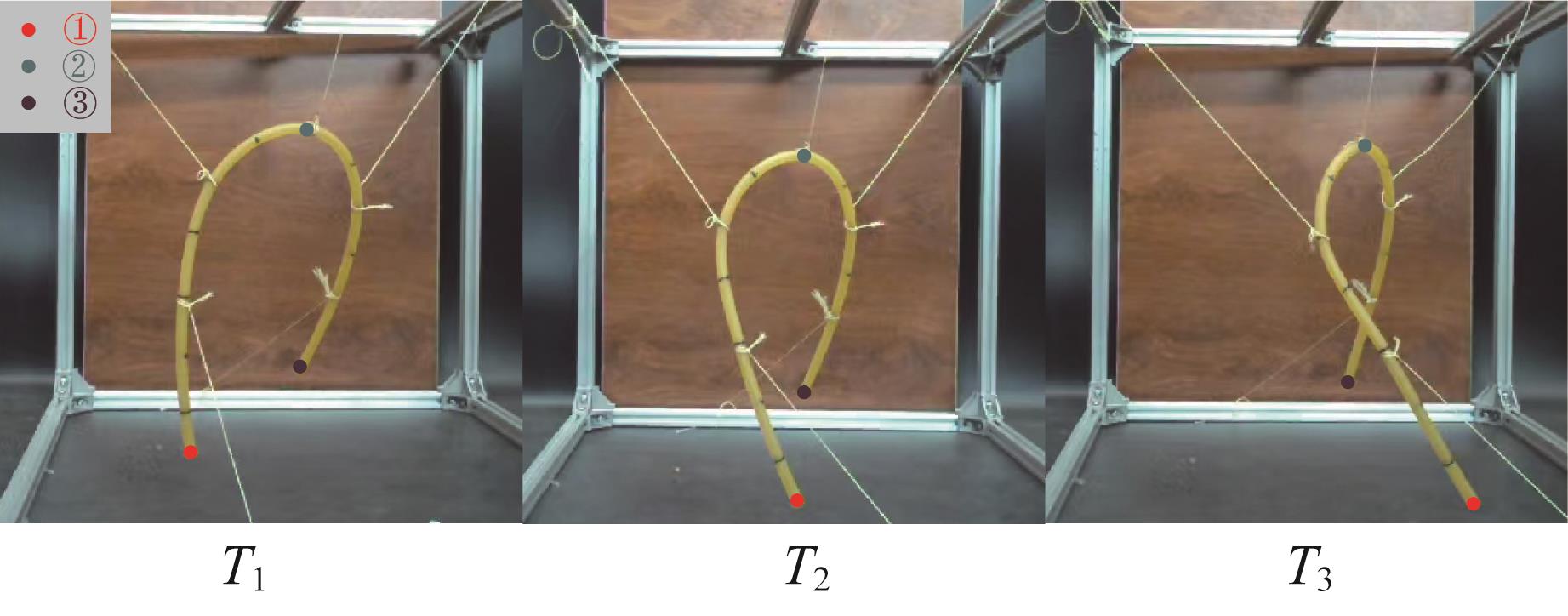

图14  不同时刻下软体管的姿态

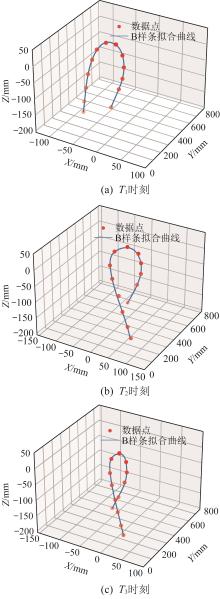

图15  含部分遮挡软体管的形状重构结果
图16  含部分遮挡软体管不同位置处的弯曲曲率
