工程设计学报
工程设计学报  2023, Vol. 30 Issue (3): 306-314    DOI: 10.3785/j.issn.1006-754X.2023.00.034
机械设计理论与方法
基于激光扫描和三维栅格地图的掘进巷道空间建模方法研究
刘少杰1(),李志海1,刘治翔2(),邹康3
1.山西焦煤西山煤电(集团)有限责任公司, 山西 太原 030000
2.辽宁工程技术大学 矿产资源开发利用技术及装备研究院, 辽宁 阜新 123000
3.辽宁工程技术大学 机械工程学院, 辽宁 阜新 123000
Research on spatial modeling method for excavation tunnels based on laser scanning and 3D grid map
Shaojie LIU1(),Zhihai LI1,Zhixiang LIU2(),Kang ZOU3
1.Shanxi Coking Coal Xishan Coal Electricity (Group) Co. , Ltd. , Taiyuan 030000, China
2.Research Institute of Mineral Resources Development and Utilization Technology and Equipment, Liaoning Technical University, Fuxin 123000, China
3.School of Mechanical Engineering, Liaoning Technical University, Fuxin 123000, China
 全文: PDF(4799 KB)   HTML
摘要：

采用常规煤矿巷道三维点云信息地图建模方法得到的点云数据庞大而繁杂，运算量很大，因此提出了基于激光扫描和三维栅格地图的掘进机截割成形三维扫描系统和掘进巷道空间建模方法。将点云数据与三维栅格进行映射，将巷道空间划分为有限个栅格，构成巷道空间三维栅格地图，并将三维栅格地图划分为多个功能区域。通过三维扫描激光雷达坐标系与巷道坐标系的转换，实现了将激光雷达获取的点云数据转换为巷道外轮廓数据，来分析掘进机截割的超挖和欠挖误差。实验表明，当三维栅格边长设定为10 cm时，采用由截割成形巷道三维栅格地图建模方法得到的栅格地图指导掘进机自主截割作业，相比采用常规点云地图可减少84.7%的数据处理量，极大减轻了截割控制系统处理器的负担。研究结果为基于激光雷达三维扫描的掘进机自主截割作业系统的设计及应用提供了依据。
关键词： 掘进机;  激光扫描;  三维栅格;  空间建模;  掘进巷道
Abstract:

The point cloud data obtained by conventional 3D point cloud information map modeling method for coal mine tunnels is large and complex, with a large amount of computation. Therefore, a 3D scanning system and a spatial modeling method for excavation tunnel based on laser scanning and 3D grid map were proposed. The 3D grid map of the tunnel space was formed through mapping point cloud data to a 3D grid and dividing the tunnel space into a finite number of grids, and the map was divided into multiple functional areas. By converting the 3D scanning lidar coordinate system to the tunnel coordinate system, the point cloud data obtained by lidar was converted into the outer contour data of the tunnel, in order to analyze the over excavation and under excavation errors of the cutting of the roadheader. The experiment showed that with a 3D grid edge length of 10 cm, when the grid map obtained by the cutting formed tunnel 3D grid map modeling method guided the automatic cutting operation of the roadheader, the data processing load could be reduced by 84.7% compared with the conventional point cloud map, which greatly reduced the burden of the cutting control system processor. The research results provide a basis for the design and application of an autonomous cutting operation system of roadheader based on lidar 3D scanning.
Key words: roadheader    laser scanning    3D grid    spatial modeling    tunneling roadway
收稿日期: 2022-09-13 出版日期: 2023-07-06
CLC:  TP 028.8
基金资助: 国家自然科学基金资助项目(51904142);辽宁省应用基础研究计划项目青年专项(2023JH2/101600061)
通讯作者: 刘治翔     E-mail: 13835843872@139.com;380357369@qq.com
作者简介: 刘少杰（1980—），男，山西兴县人，高级工程师，硕士，从事煤矿装备机电一体化技术研究，E-mail: 13835843872@139.com
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
刘少杰
李志海
刘治翔
邹康

引用本文:

刘少杰,李志海,刘治翔,邹康. 基于激光扫描和三维栅格地图的掘进巷道空间建模方法研究[J]. 工程设计学报, 2023, 30(3): 306-314.

Shaojie LIU,Zhihai LI,Zhixiang LIU,Kang ZOU. Research on spatial modeling method for excavation tunnels based on laser scanning and 3D grid map[J]. Chinese Journal of Engineering Design, 2023, 30(3): 306-314.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.034    或    https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I3/306

图1  掘进机截割误差示意

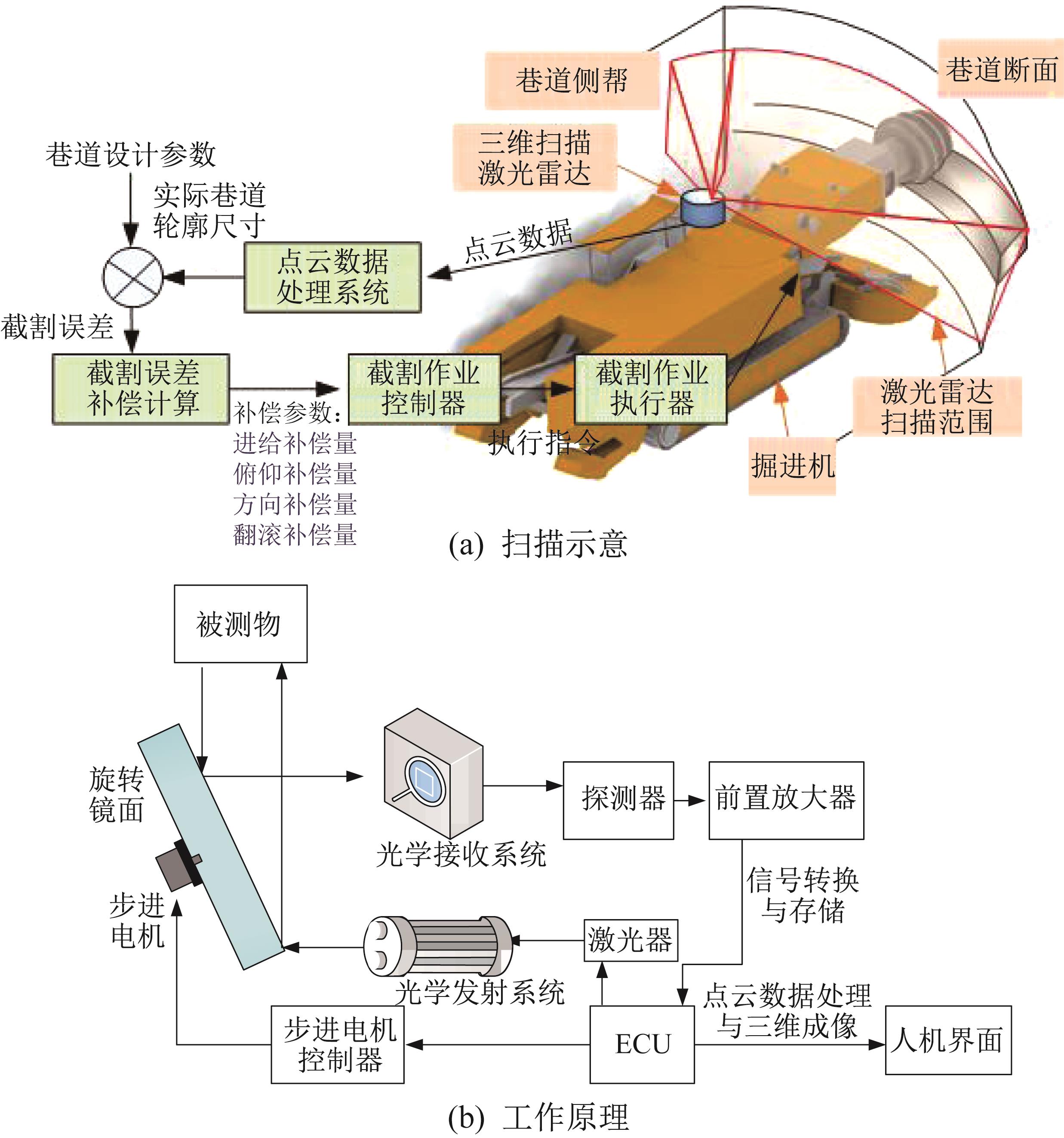

图2  掘进机三维扫描系统示意

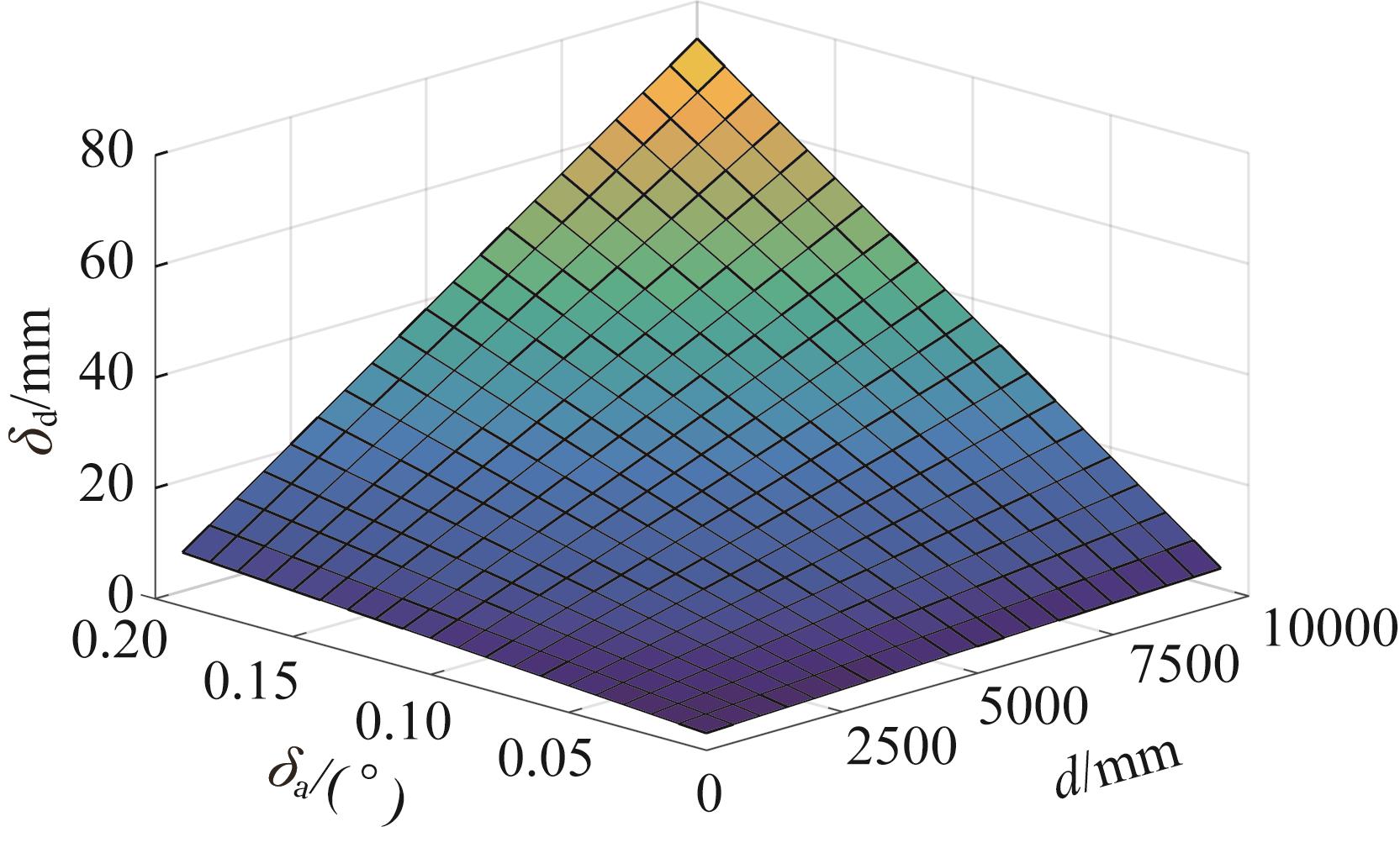

图3  三维扫描激光雷达的距离分辨率
图4  巷道中各坐标系的设置
图5  激光雷达坐标系向巷道坐标系的转换

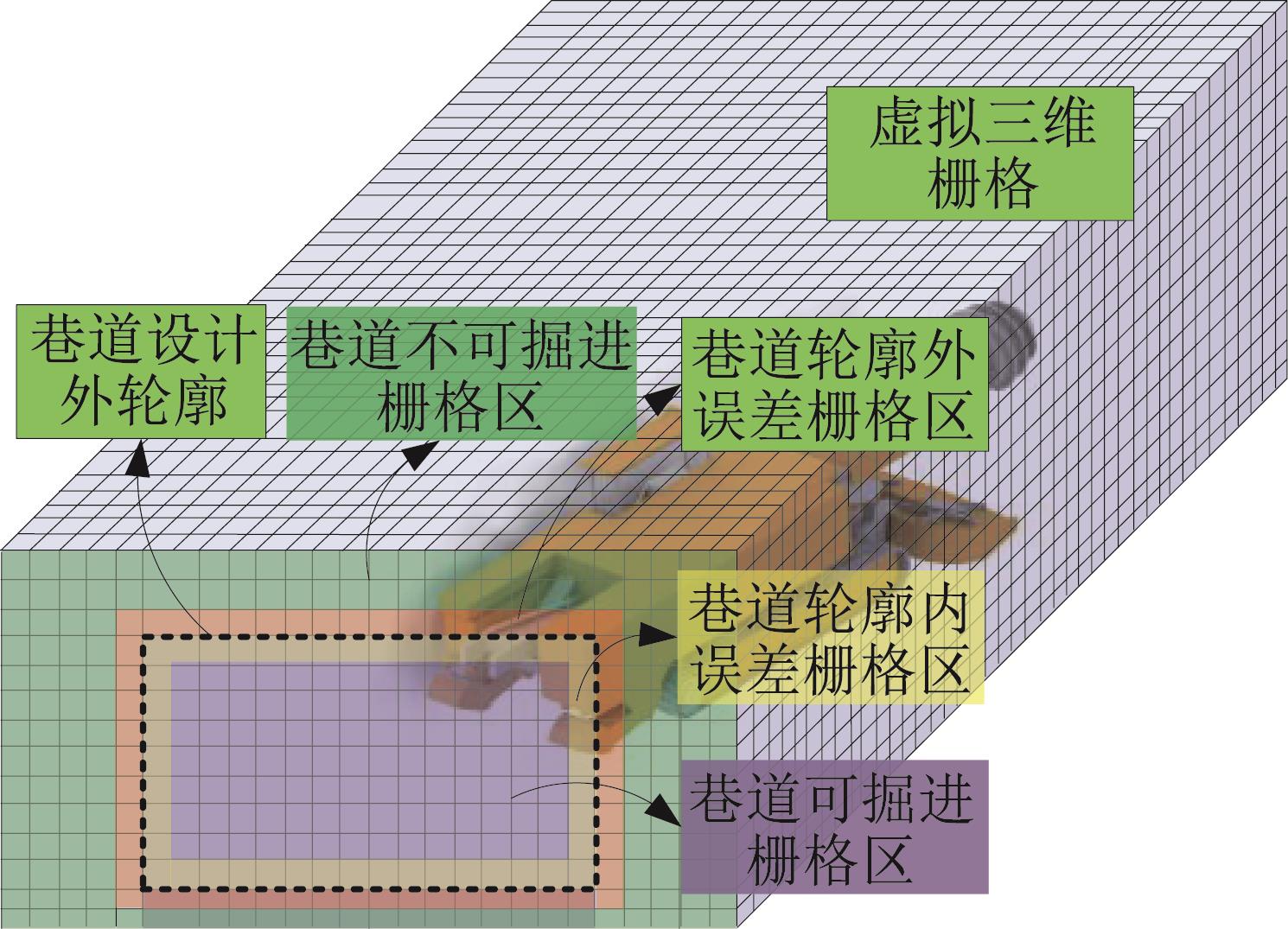

图6  巷道空间三维栅格地图示意
图7  巷道空间三维栅格地图建立过程示意
图8  激光雷达三维扫描系统测试装置
图9  激光雷达三维扫描实验现场

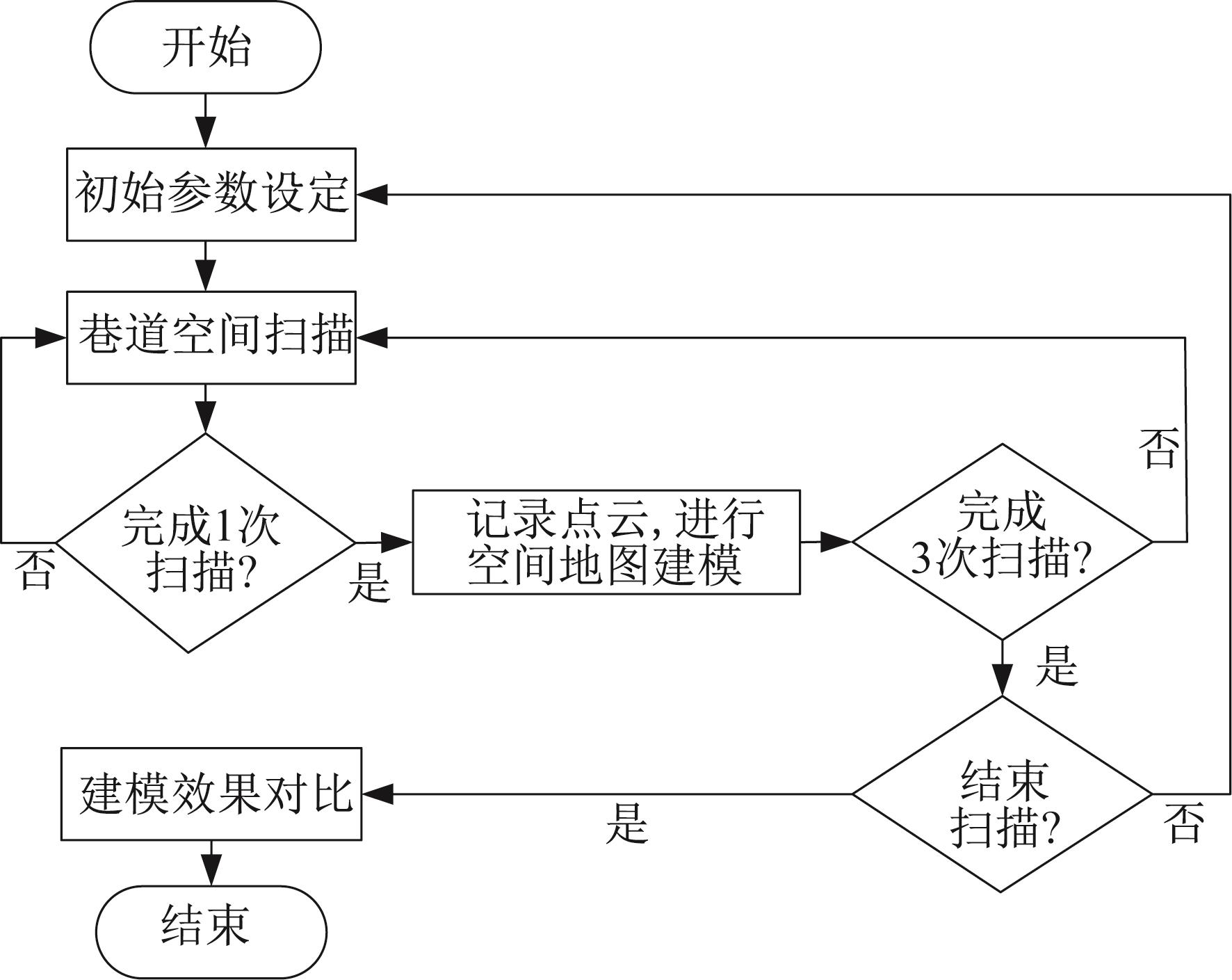

图10  激光雷达三维扫描实验流程

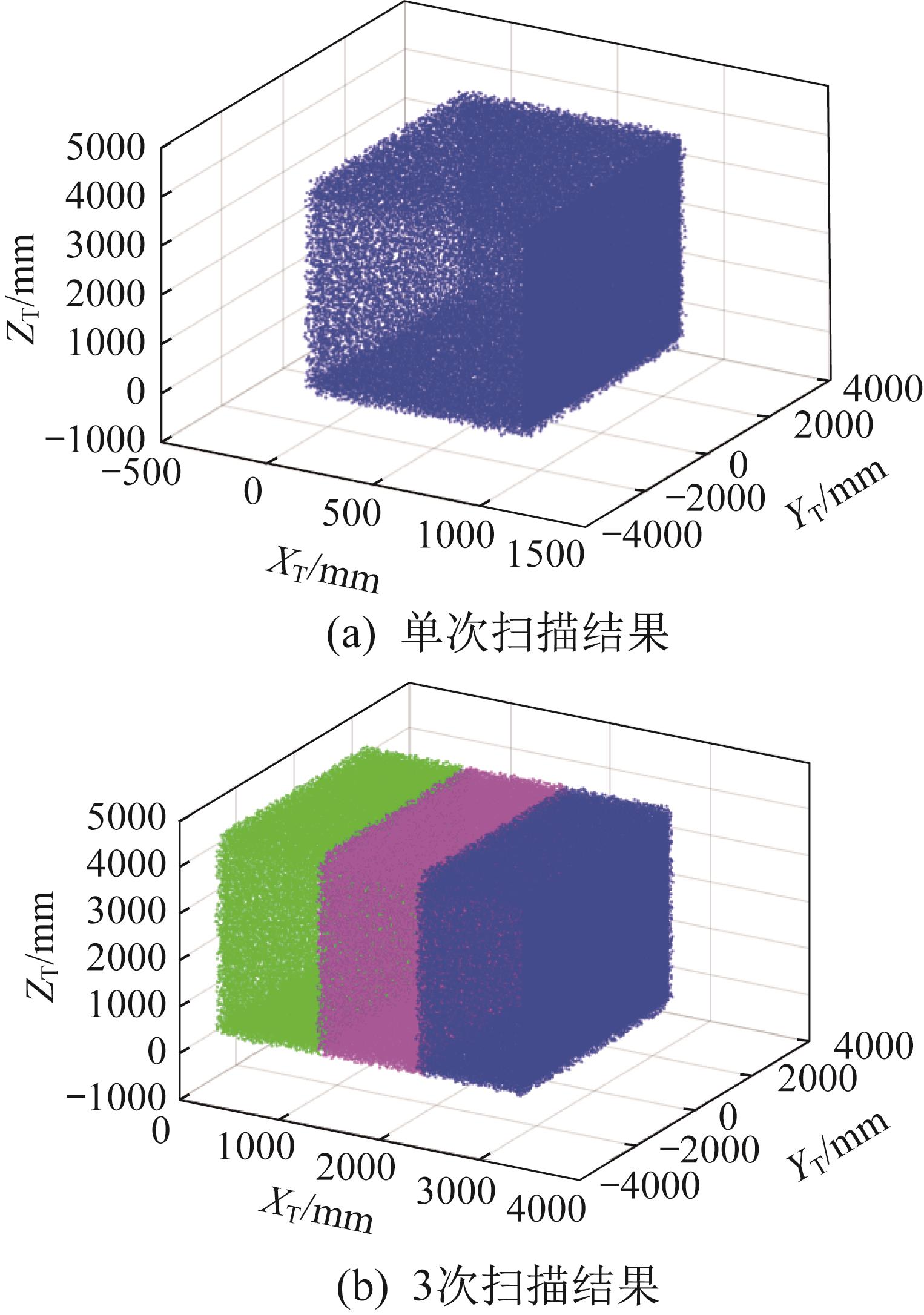

图11  模拟巷道环境的点云图

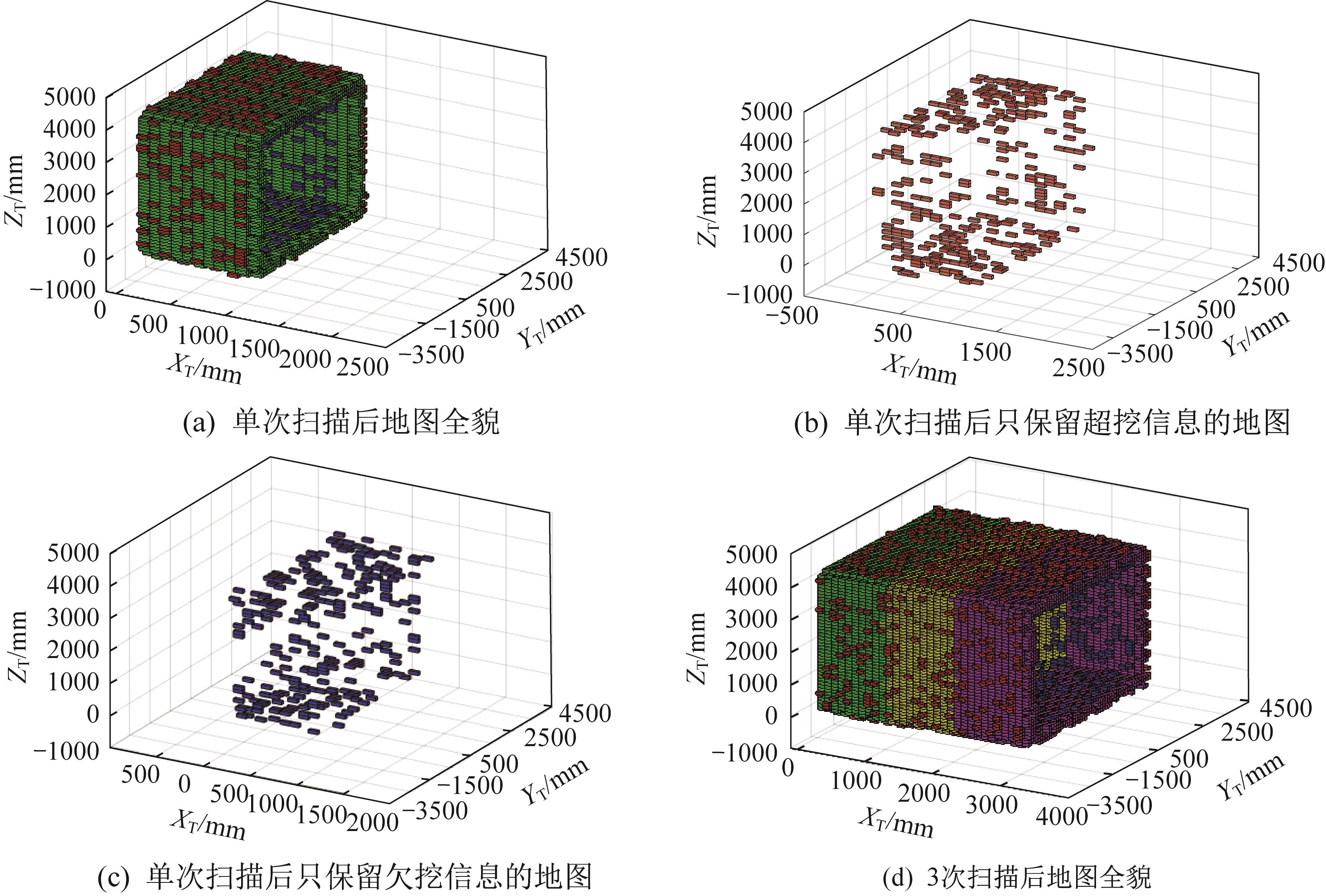

图12  截割成形巷道三维栅格地图
图13  栅格边长为200 mm时的截割成形巷道三维栅格地图
