永磁电机以高功率密度、高可靠性和高效率等优势，在电动汽车、航空航天、船舶等领域得到了广泛的应用^[1-4]. 作为电动汽车驱动系统的核心部件，驱动电机的性能直接影响整车的动力表现. 转矩密度是衡量永磁电机性能的核心指标，电机拓扑结构的创新是提升永磁电机转矩密度的有效途径.

近年来，为了提升永磁电机的转矩密度，国内外学者在电机拓扑创新方面开展了广泛研究. 乔志伟等^[5-8]通过设置不规则磁障以及改变一侧永磁体的形状与材料的方式实现磁极偏移，从而减小磁阻转矩与永磁转矩之间的相位角差，提升输出转矩. 该结构的加工工艺复杂，磁障形状的不规则性增加了转子冲片的制造难度. 杨明磊等^[9-11]采用分段式Halbach阵列结构，有效改善了气隙磁密的波形，提高了转矩密度，但多层永磁体布局导致装配复杂度增大，在高速运行条件下转子机械强度面临更大的考验. 在定子侧拓扑优化方面，贾晨等^[12-13]提出定子空气槽结构，通过提升工作谐波的绕组因数，实现了输出转矩的有效提高. 该结构改变了定子齿处的磁路分布，可能导致空气槽两侧的局部磁通密度过于集中，进而引起局部饱和.

在电机设计参数的优化方面，智能算法如遗传算法、粒子群算法得到广泛应用. 徐磊等^[14]结合响应面模型与多目标遗传算法，以提升转矩品质为目标，优化电机结构参数. 曹永娟等^[15]基于分层策略，采用NSGA-Ⅱ多目标遗传算法，对电机的气隙磁密、感应电动势和齿槽转矩等性能进行优化. 谢颖等^[16]利用粒子群算法对永磁电机进行优化设计，改善了转矩性能. 上述研究大多聚焦于单一工作点下的性能优化，电动汽车驱动电机在实际运行中面临复杂多变的行驶工况，性能需求动态变化，传统的单一工况优化难以满足实际运行中的全面性能要求.

基于上述分析，本文提出相邻磁极不对称的新型非对称磁极永磁同步电机(asymmetric magnetic poles permanent magnet synchronous motor, AMP-PMSM)，介绍非对称磁极的结构特点，分析转子磁动势的分布规律. 基于能量法推导AMP-PMSM的输出转矩表达式，阐明非对称磁极设计对输出转矩和转矩脉动的影响机理. 基于多工况协同优化策略对AMP-PMSM进行多目标优化，选取4种不同工况下的代表性工作点，以同时提升转矩性能和降低损耗为优化目标，对永磁体的结构参数进行协同优化，实现不同工况下的转矩与效率的整体提升. 对优化前、后的AMP-PMSM与传统的对称磁极永磁电机进行电磁特性的对比分析，通过样机试验验证新型AMP-PMSM的性能优越性.

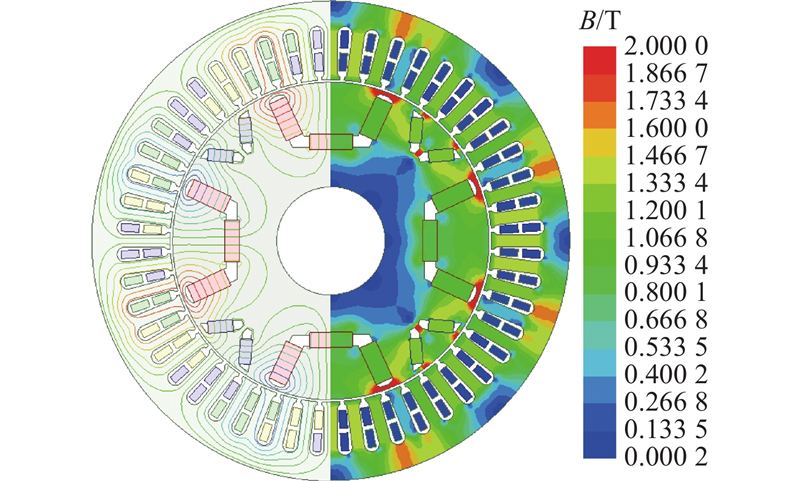

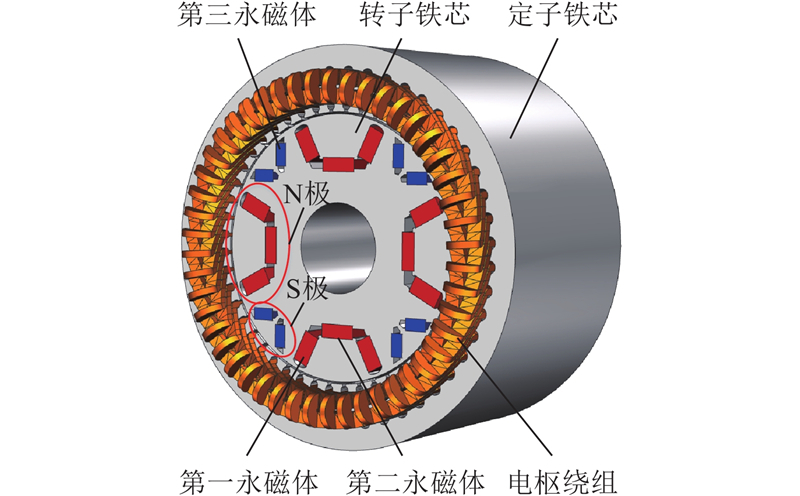

提出AMP-PMSM，相邻的N极与S极采用非对称结构，S极磁极采用常规的V型结构，N极磁极采用U型结构，S极与N极的极弧系数不同. 该N-S极非对称构型有助于调节转子磁动势的分布，提高电机转矩密度. AMP-PMSM的结构如图1所示，主要参数如表1所示，磁力线与磁密云图如图2所示.

如图2所示，AMP-PMSM共包含3条主磁通路径：第一永磁体单独励磁的磁路、第一与第三永磁体串联励磁的磁路、第二与第三永磁体串联励磁的磁路. AMP-PMSM未出现单极漏磁的现象，漏磁仅集中于永磁体端部区域. 结构设计时，在保证转子铁芯机械强度的前提下，通过减小永磁体端部面积，使该区域的磁通密度易于达到饱和限值，从而有效抑制额外漏磁的产生. 定子齿与定子轭部均未出现饱和现象，整体的磁场分布合理.

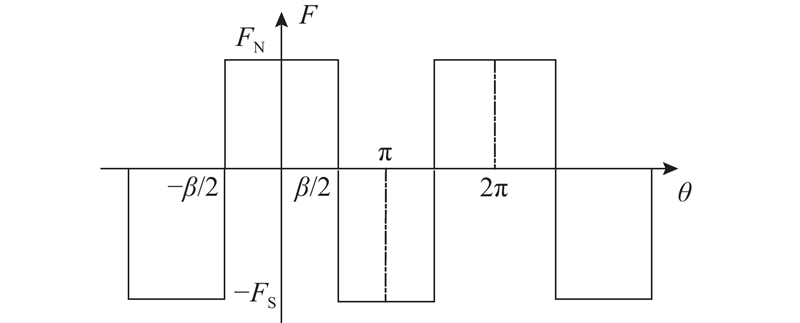

根据AMP-PMSM的主磁路分布，采用的相邻磁极不对称的非对称磁极永磁转子磁动势分布如图3所示^[17]. 其中，F_N和F_S分别为N极与S极的等效转子磁动势，θ为空间电角度，β为N极对应的极弧角度（电角度）.

一个周期内的转子磁动势分布函数为

(1)$ {F}_{{\mathrm{r}}}\left(\theta \right)=\begin{cases} -{F}_{\text{S}},\;\;-{\mathrm{\text{π}}} \leqslant \theta \leqslant -\dfrac{\beta }{2}；\\{F}_{\text{N}},\;\;-\dfrac{\beta }{2} \lt \theta \lt \dfrac{\beta }{2}；\\-{F}_{\text{S}},\;\;\dfrac{\beta }{2} \leqslant \theta \leqslant {\mathrm{\text{π}}}.\end{cases} $

从式(1)可知，非对称磁极转子磁动势经傅里叶分解后的函数表达式为

(2)$ {F}_{\text{r}}\left(\theta ,t\right)={F}_{\text{r0}}+\sum \limits_{n=1}^{\mathrm{\infty }}{F}_{\text{r}n}\cos \left(n\theta +n{\omega }_{\text{e}}t\right) . $

式中：n为转子磁动势谐波次数，F_r0为直流分量，F_rn为n次谐波幅值，ω_e为转子旋转速度. 其中，F_r0和F_rn的表达式分别为

(3)$ {F}_{\text{r}0}=\frac{{F}_{\text{N}}\beta -{F}_{\text{S}}\left(2{\mathrm{\text{π}}} -\beta \right)}{2{\mathrm{\text{π}}} } , $

(4)$ {F}_{\text{r}n}=\frac{2}{n\text{π} }\left({F}_{\text{N}}+{F}_{\text{S}}\right)\sin \frac{n\beta }{2} . $

根据磁通连续性原理可知，N极的总磁通量始终等于S极的总磁通量. 在计算转子磁动势时，假设定子表面光滑，气隙长度分布均匀，由此可得

(5)$ \frac{{\mu }_{0}RL}{g}{F}_{\text{N}}\beta =\frac{{\mu }_{0}RL}{g}{F}_{\text{S}}\left(2{\mathrm{\text{π}}} -\beta \right) . $

式中：μ₀为真空磁导率，R为定子内圆半径，L为轴向长度，g为气隙长度.

从式(5)可知，非对称磁极结构转子磁动势的直流分量始终为零，因此式(2)可以表示为

(6)$ {F}_{\text{r}}\left(\theta ,t\right)=\sum \limits_{n=1}^{\mathrm{\infty }}{F}_{\text{r}n}\cos \left(n\theta +n{\omega }_{\text{e}}t\right) . $

当电枢绕组通入三相对称正弦电流时，以A相电枢绕组中心线为基准，可得三相绕组空间分布绕组函数为

(7)$ \left. \begin{aligned}& {N}_{{a}}\left(\theta \right)=\displaystyle \sum \limits_{h=1,3,5 \cdots }{N}_{\text{s}h}\cos\; (h\theta) ,\\&{N}_{{b}}\left(\theta \right)=\displaystyle \sum \limits_{h=1,3,5 \cdots }{N}_{\text{s}h}\cos\; [h\left(\theta -2{\mathrm{\text{π}}} /3\right)],\\&{N}_{{c}}\left(\theta \right)=\displaystyle \sum \limits_{h=1,3,5 \cdots }{N}_{\text{s}h}\cos\; [h\left(\theta -4{\mathrm{\text{π}}} /3\right)]\end{aligned}\right\} $

式中：h为绕组函数谐波次数；N_sh为绕组函数谐波幅值，

(8)$ {N}_{\text{s}h}=\frac{2{N}_{\text{w}}{k}_{\text{w}}}{hp{\mathrm{\text{π}}} } , $

其中N_w为每相串联总匝数，k_w为绕组因数，p为电机极对数.

三相电流的表达式为

(9)$ \left. \begin{aligned}& {i}_{{a}}(t)={I}_{\mathrm{m}}\cos \left({\omega }_{\text{s}}t+{\theta }_{0}\right),\\&{i}_{{b}}(t)={I}_{\mathrm{m}}\cos \left({\omega }_{\text{s}}t+{\theta }_{0}-2\text{π} /3\right),\\&{i}_{{c}}(t)={I}_{\mathrm{m}}\cos \left({\omega }_{\text{s}}t+{\theta }_{0}-4\text{π} /3\right).\end{aligned} \right\}$

式中：I_m为电流峰值，ω_s为ω_e与p的乘积，θ₀为电流初相角.

三相合成磁动势为

(10)$ \begin{aligned}{F}_{\text{s}}\left(\theta ,t\right)=&{F}_{{a}}\left(\theta ,t\right)+{F}_{{b}}\left(\theta ,t\right)+{F}_{{c}}\left(\theta ,t\right)=\\&{N}_{{a}}\left(\theta \right){i}_{{a}}(t)+{N}_{{b}}\left(\theta \right){i}_{{b}}(t)+{N}_{{c}}\left(\theta \right){i}_{{c}}(t).\end{aligned} $

将式(7)、(9)代入式(10)，可得

(11)$\begin{split} {F}_{\text{s}}\left(\theta ,t\right)=&\sum \limits_{k=0,1,2 \cdots }\left[{F}_{({\mathrm{6}}k{\mathrm{+1}})s}\cos \left({\omega }_{\text{s}}t-(6k+1)\theta \right)\right]+\\&\sum \limits_{k=1,2 \cdots }\left[{F}_{{(6k-1)s}}\cos \left({\omega }_{\text{s}}t+(6k-1)\theta \right)\right].\end{split} $

式中：F_vs为v(v = 6k ± 1)次谐波幅值，

(12)$ {F}_{{v{\mathrm{s}}}}=\frac{3{N}_{\text{w}}{k}_{\text{w}}{I}_{\mathrm{m}}}{vp{\mathrm{\text{π}}} } . $

式(11)可以表示为

(13)$ {F}_{\text{s}}\left(\theta ,t\right)=\sum \limits_{v}{F}_{{v{\mathrm{s}}}}\cos \left(v\theta -{\omega }_{\text{s}}t\right);v=6k+1(k=0,\pm 1, \cdots ). $

考虑定子开槽影响的气隙磁导函数可以表示为

(14)$ \mathit{\Lambda }\left(\theta \right)=\sum \limits_{m=0}^{\mathrm{\infty }}{\mathit{\Lambda }}_{{m}}\cos \left(\frac{mZ}{p}\theta \right) . $

式中：m为气隙磁导函数的谐波次数；Λ_m为磁导函数的m次谐波的幅值，m = 0时为磁导函数的直流分量；Z为定子齿数.

在忽略铁芯饱和的条件下，根据能量法可得非对称磁极永磁电机的输出转矩表达式：

(15)$ {T}_{\text{e}}=\frac{\partial {W}_{\text{m}}}{\partial {\theta }_{\text{r}}}=\frac{LRg}{2{\mu }_{0}}\frac{\partial }{\partial {\theta }_{\text{r}}}\int \nolimits_{0}^{2{\mathrm{\text{π}}} }{\left[{B}_{\text{r}}\left(\theta ,t\right)+{B}_{\text{s}}\left(\theta ,t\right)\right]}^{2}{\mathrm{d}}\theta .$

式中：W_m为气隙磁共能；B_r(θ, t)为永磁磁场产生的气隙磁密，

(16)$ \begin{split} {B}_{\text{r}}\left(\theta ,t\right)=&{F}_{\text{r}}\left(\theta ,t\right)\mathit{\Lambda }\left(\theta \right)=\\&\frac{1}{2}\sum \limits_{n=1}^{\mathrm{\infty }}\sum \limits_{{m}=0}^{\mathrm{\infty }}{F}_{\text{r}n}{\mathit{\Lambda }}_{\textit{m}}\Bigg[\cos \left(n{\omega }_{\text{e}}t+\theta \left(n+\dfrac{mZ}{p}\right)\right)+\\&\cos \left(n{\omega }_{\text{e}}t+\theta \left(n-\dfrac{mZ}{p}\right)\right)\Bigg];\\[-4pt]\end{split}$

B_s(θ, t)为电枢磁场产生的气隙磁密，

(17)$\begin{split} {B}_{\text{s}}\left(\theta ,t\right)=&{F}_{\text{s}}\left(\theta ,t\right)\mathit{\Lambda }\left(\theta \right)=\\&\frac{1}{2}\sum \limits_{v}\sum \limits_{{m}=0}^{\mathrm{\infty }}{F}_{{v{\mathrm{s}}}}{\mathit{\Lambda }}_{\textit{m}} \Bigg[\cos \left({\omega }_{\text{s}}t-\theta \left(v-\dfrac{mZ}{p}\right)\right)+ \\&\cos \left({\omega }_{\text{s}}t-\theta \left(v+\dfrac{mZ}{p}\right)\right)\Bigg].\\[-4pt]\end{split}$

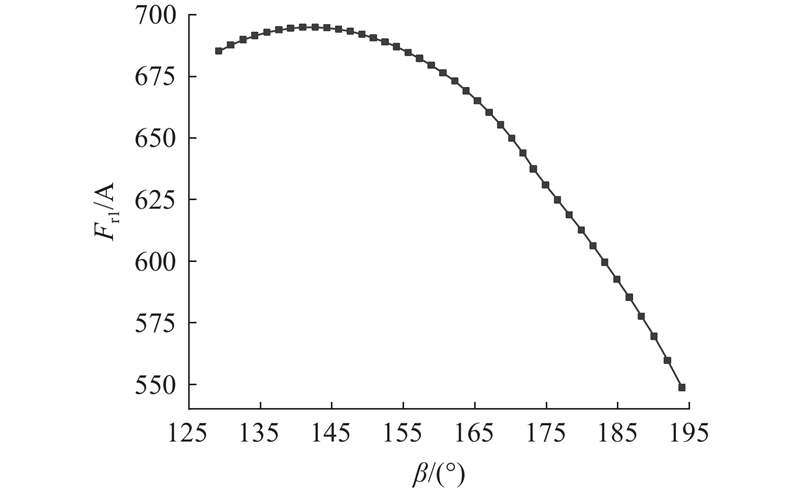

根据上述推导可知，在定子磁动势与磁导函数相同的条件下，非对称磁极结构对输出转矩的影响主要源于该结构对转子磁动势基波与谐波幅值F_rn的作用. 在不同的极弧角度β下，AMP-PMSM转子磁动势的基波幅值变化曲线如图4所示.

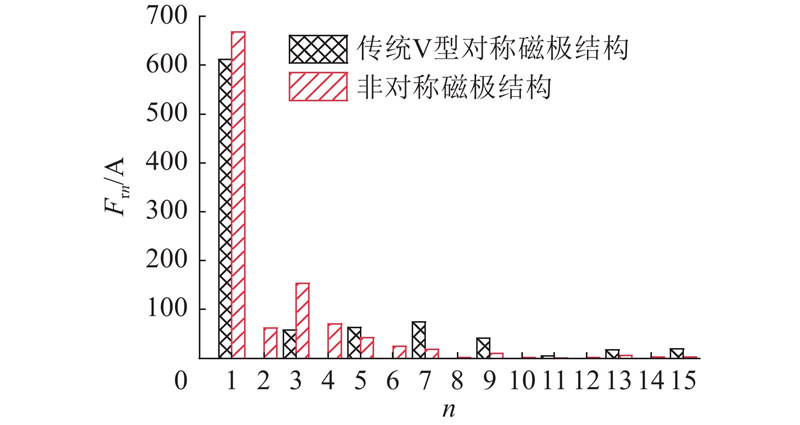

从图4可知，随着β的增大，转子磁动势基波幅值呈现先增大后减小的趋势. 通过合理设计非对称磁极结构相邻磁极的磁动势，可以有效增大转子磁动势的基波幅值. 在永磁体体积一致的条件下，AMP-PMSM与传统V型对称磁极结构的转子磁动势谐波对比如图5所示.

从图5可知，与传统的V型对称结构相比，非对称磁极结构的转子磁动势基波幅值从611.14 A提升至667.05 A，增幅约为9.1%，前15次谐波中除3次谐波外，其余奇次谐波幅值均减小. 由于磁场分布的不对称性，该结构引入偶次谐波，其中2次、4次和6次谐波的幅值较高. 根据磁场调制理论^[18]可知，基波幅值的提升有助于增强输出转矩，提高转矩密度. 偶次谐波因缺乏极对数匹配且转速一致的定子磁动势成分，不产生有效转矩，但会与气隙磁导相互作用引发转矩脉动. 这类偶次谐波还会导致电机铁芯损耗增加. 铁芯损耗可以通过Bertotti模型进行计算^[1]：

(18)$ {P}_{\text{Fe}}={k}_{\text{h}}{B}^{2}f+{k}_{\text{e}}{B}^{2}{f}^{2}+{k}_{\text{c}}{B}^{1.5}{f}^{1.5} . $

式中：k_h为磁滞损耗系数，B为磁通密度幅值，f为气隙磁场频率，k_e为涡流损耗系数，k_c为附加损耗系数.

从式（18）可知，铁芯损耗与气隙磁密密切相关. 非对称磁极结构引入的偶次谐波会使气隙磁场谐波含量增加，进而显著影响铁芯损耗.

为了在提升AMP-PMSM转矩密度的同时抑制转矩脉动并降低铁芯损耗，须对F_N、F_S及β进行协同优化，以调控磁动势分布，在提高基波幅值的同时削弱偶次谐波的不利影响. 由于上述参数由永磁体结构决定，后续将重点围绕非对称磁极永磁体的关键结构参数开展优化，实现AMP-PMSM输出性能的综合提升.

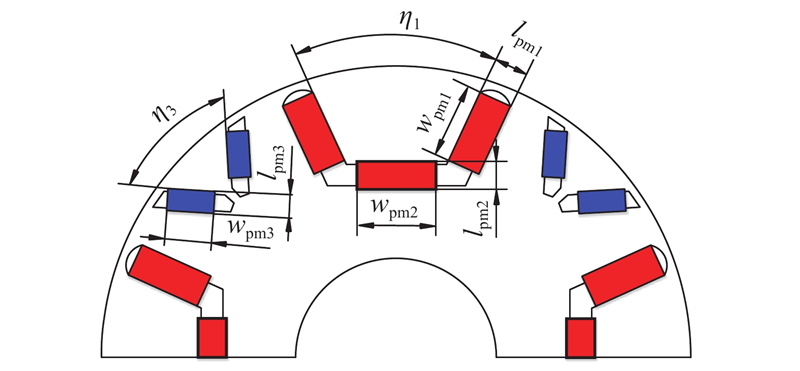

为了提升AMP-PMSM的综合性能，基于电动汽车的不同运行工况，针对AMP-PMSM进行转矩与效率的协同优化. 优化参数的示意图如图6所示，取值范围如表2所示.

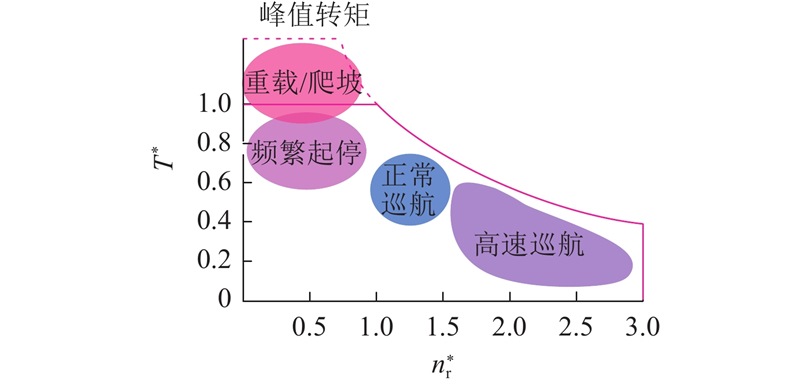

电动汽车的不同运行工况在驱动电机整个速度范围内的分布情况如图7所示^[19]. 其中，$n_{\mathrm{r}}^* $和T^*分别为转速和转矩的标幺值. 为了提升AMP-PMSM在不同运行工况下的综合性能，根据图7所示的工况分布，选取4个具有代表性的工作点进行多目标优化，具体如下. O_p1: (0.5n_rated, 1.2T_rated)，重载/爬坡工况. O_p2: (0.5n_rated, 0.9T_rated)，频繁启停工况. O_p3: (1.2n_rated, 0.7T_rated)，普通巡航工况. O_p4: (2n_rated, 0.5T_rated)，高速巡航工况. 其中，n_rated为额定转速，T_rated为额定转矩. 针对不同的工作点，须侧重的优化目标也不同. 对于工作点O_p1和O_p2，优化目标为实现平均输出转矩最大化，同时使转矩脉动与齿槽转矩最小化. 对于工作点O_p3和O_p4，优化目标为实现平均输出转矩最大化，同时最小化铁芯损耗(core loss, Cl)与永磁体涡流损耗(eddy loss, El).

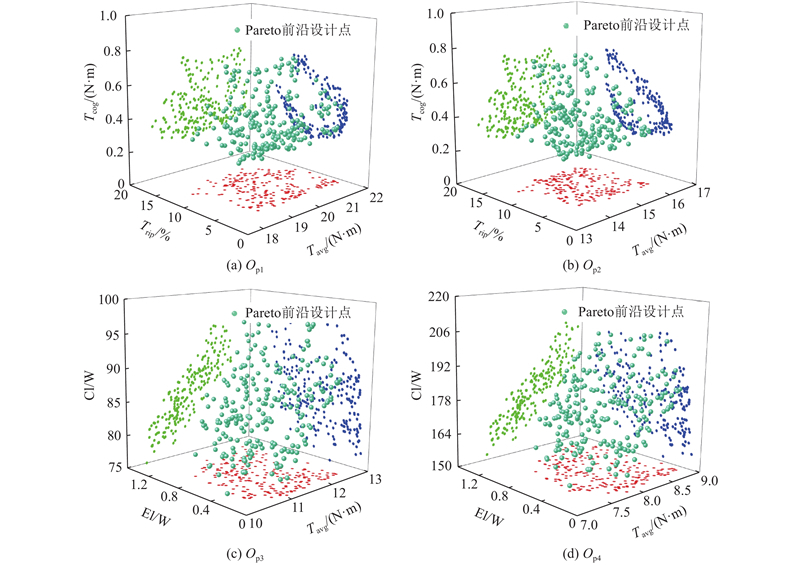

采用进化算法进行多目标优化，各工作点下的Pareto解集分布如图8所示. 其中，T_avg为平均输出转矩，T_rip为转矩脉动，T_cog为齿槽转矩.

为了从各设计点中确定相对最优解，定义参数匹配系数. 该系数越大，表明优化后永磁电机的综合性能越优^[20]. 各工作点下的参数匹配系数由下式表示：

(19)$ \left.\begin{aligned}\displaystyle&S_1 = \left[ C_1 \frac{T_{\mathrm{avg1}}(i)}{T_{\mathrm{avg1}}(0)} - C_2 \frac{T_{\mathrm{r1}}(i)}{T_{\mathrm{rip1}}(0)} - C_3 \frac{T_{\mathrm{cog}}(i)}{T_{\mathrm{cog}}(0)} \right] \times 100 ,\\[1.8em]&\displaystyleS_2 = \left[ C_4 \frac{T_{\mathrm{avg2}}(i)}{T_{\mathrm{avg2}}(0)} - C_5 \frac{T_{\mathrm{r2}}(i)}{T_{\mathrm{rip2}}(0)} - C_6 \frac{T_{\mathrm{cog}}(i)}{T_{\mathrm{cog}}(0)} \right] \times 100 ,\\[1.8em]&\displaystyleS_3 = \left[ C_7 \frac{T_{\mathrm{avg3}}(i)}{T_{\mathrm{avg3}}(0)} - C_8 \frac{{\mathrm{Cl}}_3(i)+{\mathrm{El}}_3(i)}{{\mathrm{Cl}}_3(0)+{\mathrm{El}}_3(0)} \right] \times 100 ,\\[1.8em]&\displaystyleS_4 = \left[ C_9 \frac{T_{\mathrm{avg4}}(i)}{T_{\mathrm{avg4}}(0)} - C_{10} \frac{{\mathrm{Cl}}_4(i)+{\mathrm{El}}_4(i)}{{\mathrm{Cl}}_4(0)+{\mathrm{El}}_4(0)} \right] \times 100.\end{aligned}\right\} $

式中：i表示不同的设计点；T_avg1(0)~T_avg4(0)为各工作点的初始平均转矩；T_rip1(0)、T_rip2(0)分别为O_p1和O_p2的初始转矩脉动；T_cog(0)为初始齿槽转矩；Cl₃(0)、Cl₄(0)分别为O_p3和O_p4的初始铁芯损耗；El₃(0)、El₄(0)为对应的永磁体涡流损耗；C₁~C₁₀为权重系数. 针对不同工况下的优化目标，对300个设计点进行权重分析，采用CRITIC权重法计算得到各权重系数，结果如表3所示.

为了在多工况下实现电机的最优综合性能，须计算综合考虑各工作点的参数匹配系数S，公式如下：

(20)$ S=S_{1}+S_{2}+S_{3}+S_{4} . $

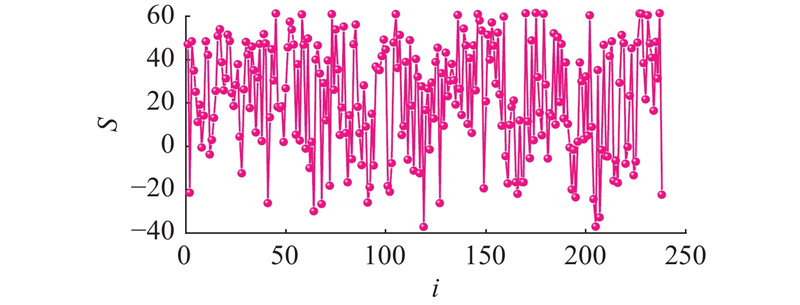

根据式（19）、（20）得到不同设计点的参数匹配系数，如图9所示. 其中，i为设计点编号. 第175个设计点的参数匹配系数最大，故选为相对最优工作点. 优化前、后的参数及性能对比分别如表4、5所示. 从表5可知，多目标优化后电机在各工作点下的性能均得到改善，实现了转矩与效率的协同优化.

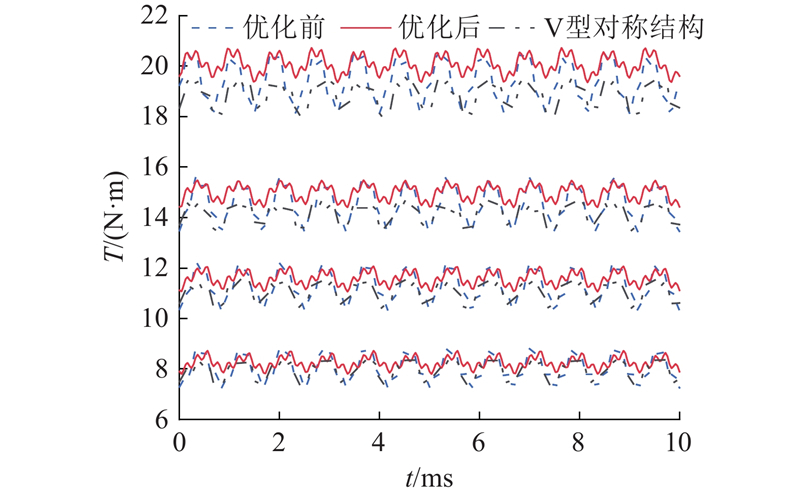

为了对比优化前、后AMP-PMSM和传统V型永磁电机在不同工作点下的转矩输出性能，仿真得到AMP-PMSM各工作点下的输出转矩T曲线，如图10所示.

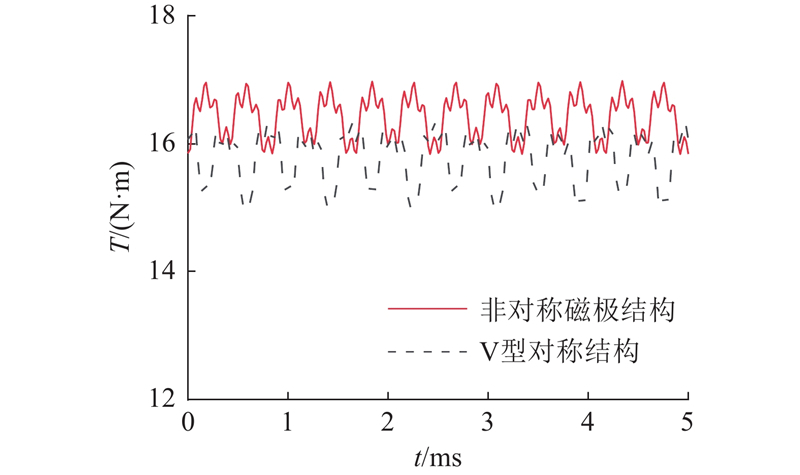

从图10和表5可知，在各工作点下，优化后的AMP-PMSM输出转矩均提升，转矩脉动下降. 与传统的V型对称结构相比，AMP-PMSM在O_p1点处的平均转矩增加1.2 N·m，转矩脉动减小1.2%. 在O_p2点处的平均转矩增加0.8 N·m，转矩脉动减小0.7%. 在O_p3点处的平均转矩增加0.5 N·m，转矩脉动减小1.5%. 在O_p4点处的平均转矩增加0.3 N·m，转矩脉动减小2%. 结果表明，优化后AMP-PMSM在各工况下的平均转矩更高，转矩脉动更小. 如图11所示，对比了永磁体体积相同时额定工况下的输出转矩.

从图11可知，在永磁体体积相同的条件下，传统V型对称结构的平均转矩为15.7 N·m，转矩脉动为8.3%，而AMP-PMSM的平均转矩为16.4 N·m，转矩脉动为7%. 结果表明，非对称磁极结构通过增大转子磁动势基波幅值提升了转矩密度，且在优化后有效抑制了偶次谐波引起的转矩脉动.

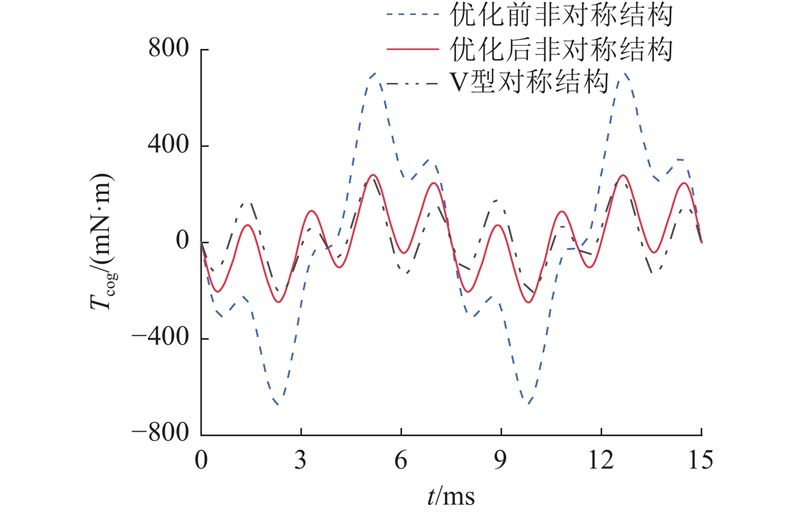

优化前、后AMP-PMSM与传统V型对称磁极永磁电机的齿槽转矩对比结果如图12所示.

从图12可知，优化后AMP-PMSM的齿槽转矩峰值由0.7 N·m降至0.28 N·m，与传统V型对称结构的0.26 N·m相近. 结果表明，在多目标优化后，AMP-PMSM在提升转矩密度的同时，可以将齿槽转矩维持在与对称结构相当的水平.

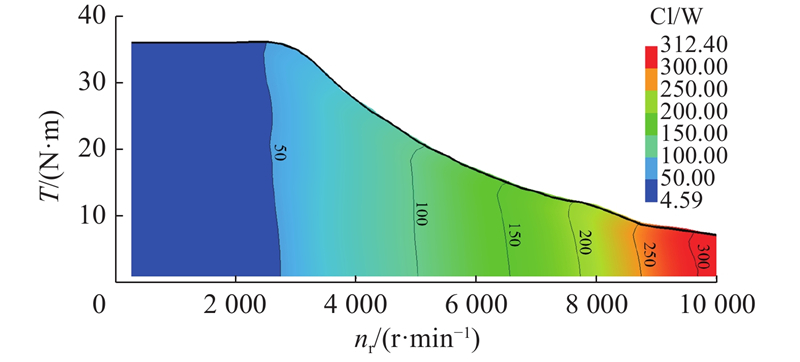

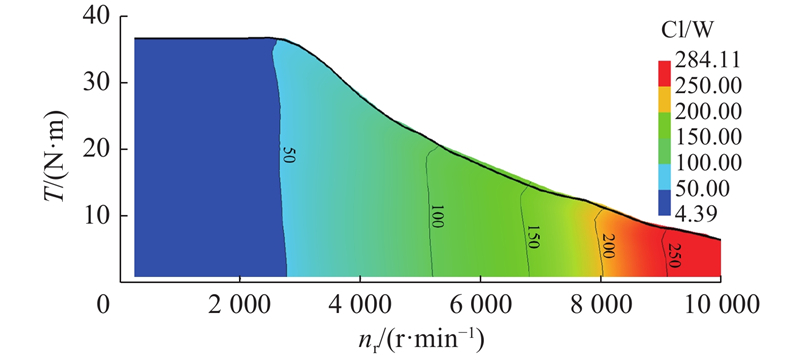

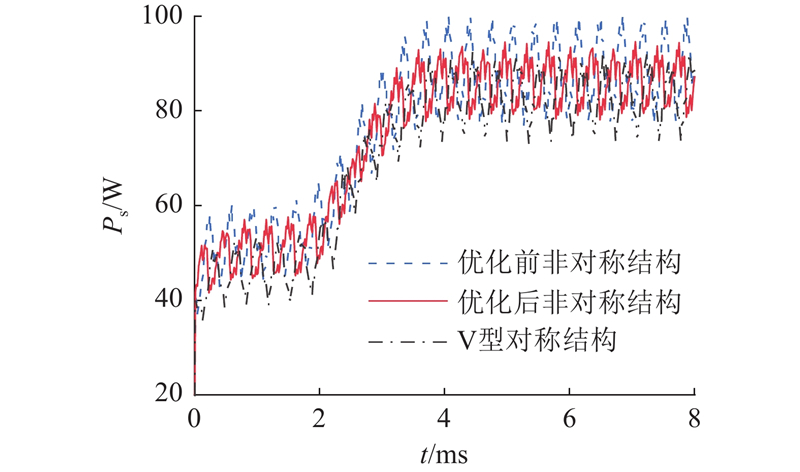

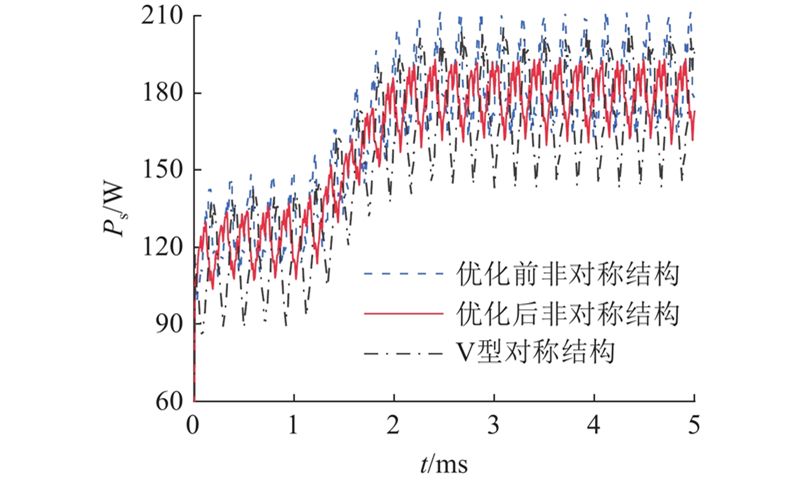

在O_p3和O_p4工作点处，优化前、后AMP-PMSM与传统V型对称磁极永磁电机的铁芯损耗与永磁体涡流损耗之和P_s的对比结果分别如图13、14所示. 可知，在O_p3工作点处，优化后铁芯损耗与永磁体涡流损耗之和的平均值由89.3 W降至86.9 W，降幅为2.7%，比传统的V型结构增加了3.5 W. 在O_p4工作点处，损耗平均值由186.3 W降至180.8 W，降幅达到3%，比传统V型结构增加了5.9 W. 优化后电机损耗虽然有所下降，但因气隙磁场中的偶次谐波含量增大，损耗略高于传统的V型结构. 优化前、后AMP-PMSM的铁损图如图15、16所示.

从图15、16可知，随着转速的升高，铁芯损耗逐渐增加. 在相同转速下，优化后电机的铁芯损耗较优化前降低，尤其是在中高速区间下降更明显. 这验证了所提出的多工况优化方法在提高AMP-PMSM输出转矩的同时，能够有效地降低损耗，提升能量转换效率.

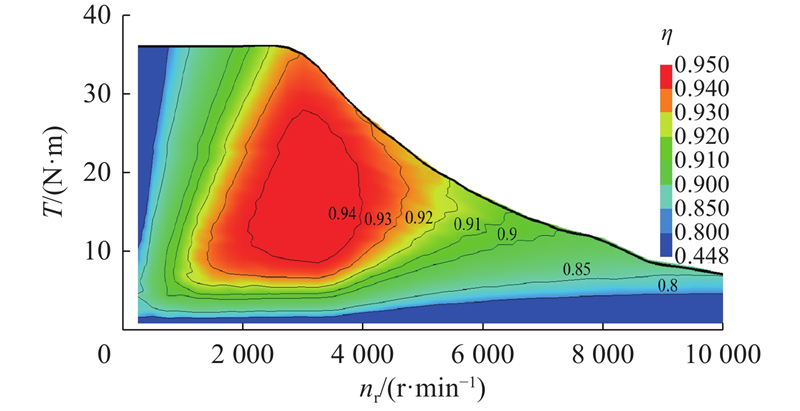

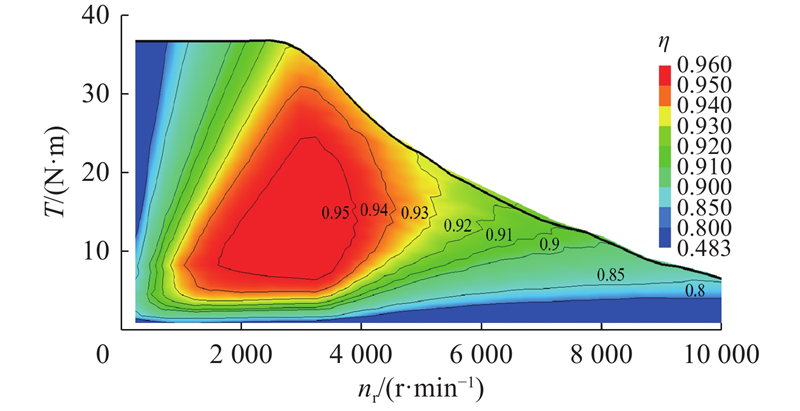

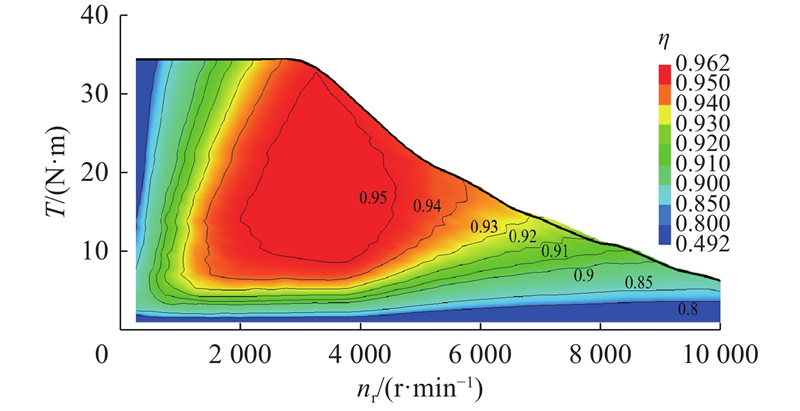

在控制铜耗一致的条件下，对优化前、后AMP-PMSM及传统V型永磁电机的效率进行仿真，得到的效率$\eta $分别如图17~19所示.

从图17、18可知，优化后AMP-PMSM的最高效率由95%提升至96%，出现在额定工作点附近. 这主要得益于电机转矩输出能力的增强和铁芯损耗的有效抑制，优化后电机高效率区更宽且整体效率提高. 与传统的V型永磁电机相比，AMP-PMSM在恒转矩区的输出转矩有所提高. 由于铁芯损耗相对较高，AMP-PMSM的最高效率略低于传统的V型永磁电机.

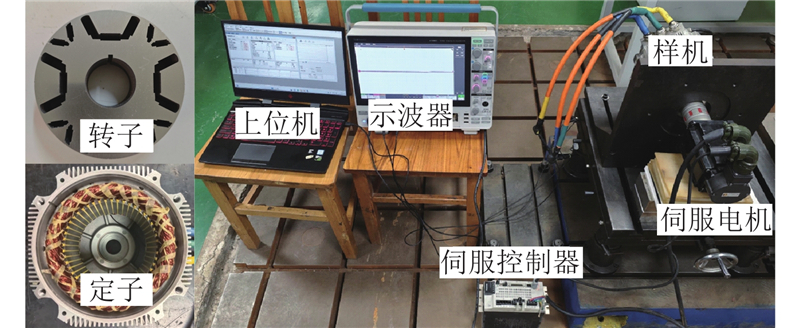

为了验证AMP-PMSM的整体性能，基于优化后的参数制造样机并开展试验. 如图20所示为所加工的转子铁芯和定子组件以及空载反电动势的测试平台.

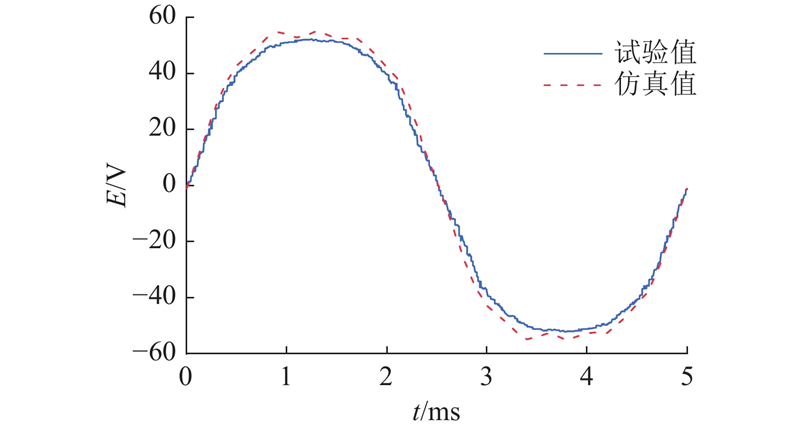

在额定转速下，对样机开展空载反电动势试验，结果与有限元仿真的对比如图21所示. 其中，E为空载反电动势.

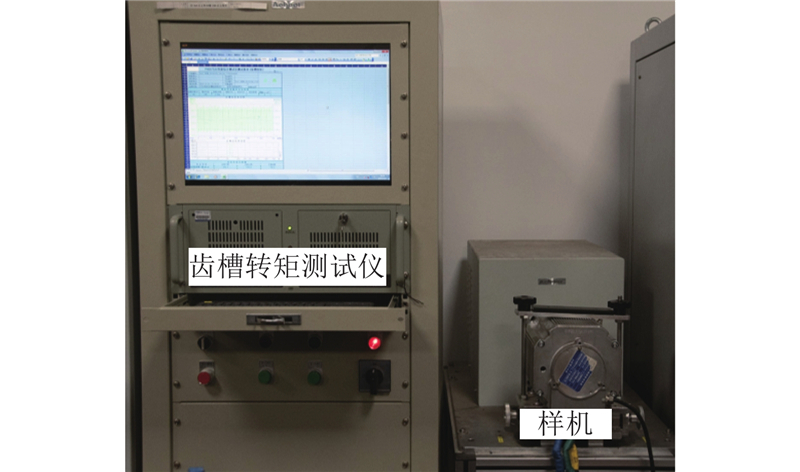

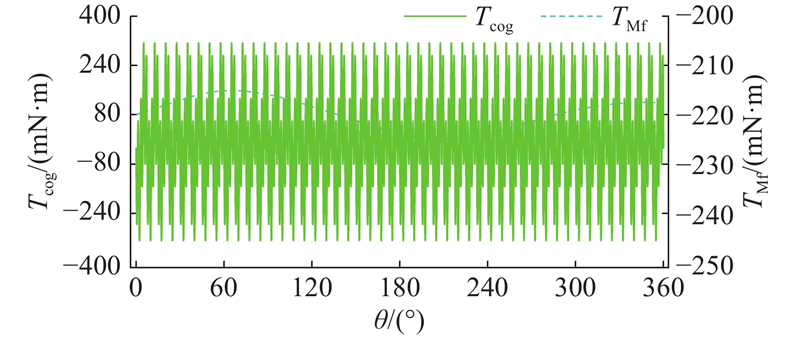

从图21可知，空载反电动势的试验与仿真波形吻合良好，具有较好的正弦性. 受加工与装配的影响，试验反电动势的幅值略低于仿真值，但畸变率分别为11.1%和9.4%，差异较小且处于较低水平，验证了仿真模型的准确性，有助于抑制电机振动噪声，提高运行平稳性. 齿槽转矩的测试平台及测试结果分别如图22、23所示.

从图23可知，齿槽转矩呈周期性波动，通过试验测得，峰值约为0.32 N· m，与仿真值0.28 N·m的误差仅为0.04 N·m，验证了仿真模型的准确性，表明优化后的AMP-PMSM具有较小的齿槽转矩.

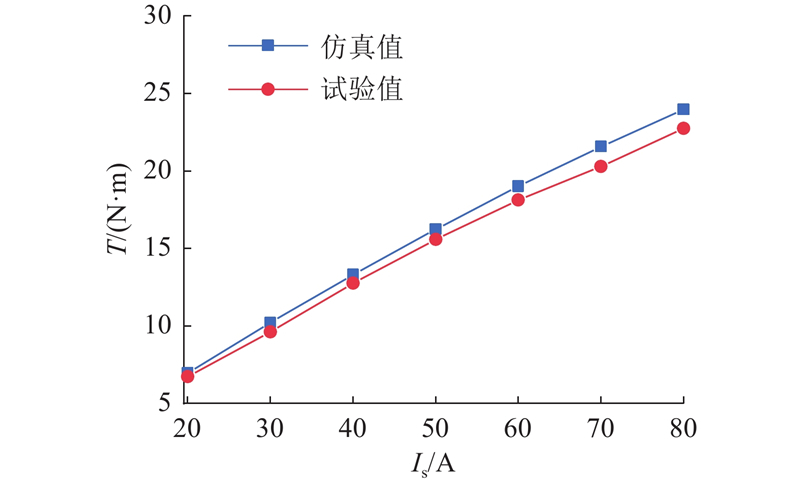

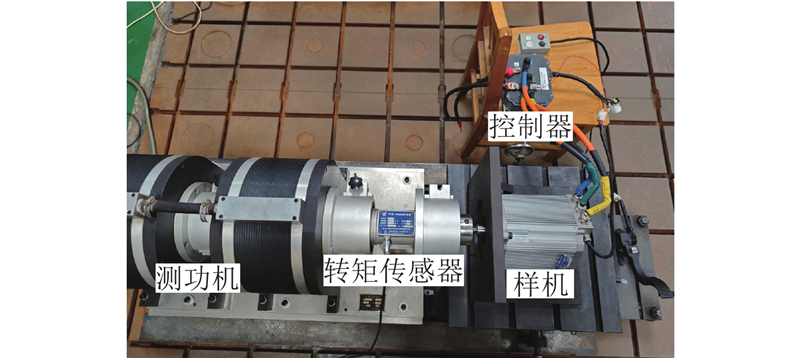

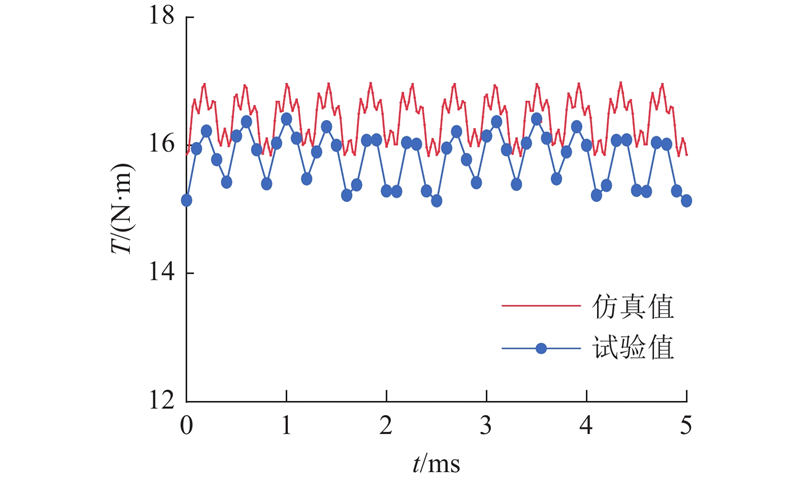

在转速为3 000 r/min的条件下，通过逐步增加负载转矩，实测了不同电枢电流对应的输出转矩，负载特性的测试平台如图24所示，测试结果如图25所示. 其中，I_s为电枢电流. 从图25可知，仿真与试验结果整体一致，最大相对误差为6%，表明仿真模型能够准确反映实际电机的输出特性. 通过调节电枢电流，该AMP-PMSM可以较好地适应不同工况下的转矩需求. 额定工况下测得的输出转矩与仿真结果对比图如图26所示.

从图26可知，通过有限元仿真与试验测得的输出转矩波形基本一致. 仿真与试验的转矩平均值分别为16.43、15.79 N·m，相对误差为4%. 通过试验测得转矩脉动为8.1%，脉动水平较低，表明优化后的AMP-PMSM在提升转矩密度的同时，有效抑制了因偶次谐波引起的转矩脉动.

提出相邻磁极不对称的AMP-PMSM. 分析非对称磁极结构对转子磁动势的影响，基于能量法推导AMP-PMSM输出转矩的表达式，揭示了非对称磁极结构对输出转矩和转矩脉动的作用机理. 提出面向多工况的多目标协同优化方法，针对AMP-PMSM不同工况下的工作点，实现了输出转矩与运行效率的协同优化. 相较于传统的对称磁极永磁电机，提出的AMP-PMSM在显著提升输出转矩的同时，转矩脉动与齿槽转矩未明显增大，且铁芯损耗与永磁体涡流损耗之和仅有小幅上升. 通过电磁仿真与样机试验对AMP-PMSM进行综合验证，仿真与实测结果吻合良好. 结果表明，AMP-PMSM具有优良的输出特性. 本研究验证了非对称磁极转子拓扑在工程应用中的可行性，为多工况下高性能永磁电机的优化设计提供了新的思路.
