[1]
朱长歧, 陈海洋, 孟庆山, 等 钙质砂颗粒内孔隙的结构特征分析
[J]. 岩土力学 , 2014 , 35 (7 ): 1831 - 1836
DOI:10.16285/j.rsm.2014.07.005
[本文引用: 1]
ZHU Chang-qi, CHEN Hai-yang, MENG Qing-shan, et al Microscopic characterization of intra-pore structures of calcareous sands
[J]. Rock and Soil Mechanics , 2014 , 35 (7 ): 1831 - 1836
DOI:10.16285/j.rsm.2014.07.005
[本文引用: 1]
[2]
陈海洋, 汪稔, 李建国, 等 钙质砂颗粒的形状分析
[J]. 岩土力学 , 2005 , 26 (9 ): 1389 - 1392
DOI:10.3969/j.issn.1000-7598.2005.09.008
CHEN Hai-yang, WANG Ren, LI Jian-guo, et al Grain shape analysis of calcareous soil
[J]. Rock and Soil Mechanics , 2005 , 26 (9 ): 1389 - 1392
DOI:10.3969/j.issn.1000-7598.2005.09.008
[3]
XIAO Y, LIU H, XIAO P, et al Fractal crushing of carbonate sands under impact loading
[J]. Géotechnique Letters , 2016 , 6 (3 ): 199 - 204
[4]
WANG X Z, JIAO Y Y, WANG R, et al. Engineering characteristics of the calcareous sand in Nansha Islands, South China Sea [J]. Engineering Geology , 2011, 120(1–4): 40–47.
[本文引用: 1]
[5]
KOU H L, WU C Z, NI P P, et al Assessment of erosion resistance of biocemented sandy slope subjected to wave actions
[J]. Applied Ocean Research , 2020 , 105 : 102401
DOI:10.1016/j.apor.2020.102401
[本文引用: 1]
[7]
裴迪, 刘志明, 胡碧茹, 等 巴氏芽孢杆菌矿化作用机理及应用研究进展
[J]. 生物化学与生物物理进展 , 2020 , 47 (6 ): 467 - 482
DOI:10.16476/j.pibb.2020.0012
[本文引用: 1]
PEI Di, LIU Zhi-ming, HU Bi-ru, et al Progress on mineralization mechanism and application research of Sporosarcina pasteurii
[J]. Progress in Biochemistry and Biophysics , 2020 , 47 (6 ): 467 - 482
DOI:10.16476/j.pibb.2020.0012
[本文引用: 1]
[8]
GOMEZ M G, DEJONG J T, ANDERSON C M Effect of bio-cementation on geophysical and cone penetration measurements in sands
[J]. Canadian Geotechnical Journal , 2018 , 55 (11 ): 1513 - 1532
DOI:10.1139/cgj-2017-0170
[本文引用: 1]
[9]
刘汉龙, 马国梁, 肖杨, 等 微生物加固岛礁地基现场试验研究
[J]. 地基处理 , 2019 , 1 (1 ): 26 - 31
LIU Han-long, MA Guo-liang, XIAO Yang, et al In situ experimental research on calcareous foundation stabilization using MICP technique on the reclaimed coral reef islands
[J]. Chinese Ground Improvement , 2019 , 1 (1 ): 26 - 31
[10]
SALIFU E, MACLACHLAN E, IYER K R, et al Application of microbially induced calcite precipitation in erosion mitigation and stabilisation of sandy soil foreshore slopes: a preliminary investigation
[J]. Engineering Geology , 2016 , 201 : 96 - 105
DOI:10.1016/j.enggeo.2015.12.027
[11]
张鑫磊, 陈育民, 张喆, 等 微生物灌浆加固可液化钙质砂地基的振动台试验研究
[J]. 岩土工程学报 , 2020 , 42 (6 ): 1023 - 1031
ZHANG Xin-lei, CHEN Yu-min, ZHANG Zhe, et al Performance evaluation of liquefaction resistance of a MICP-treated calcareous sandy foundation using shake table tests
[J]. Chinese Journal of Geotechnical Engineering , 2020 , 42 (6 ): 1023 - 1031
[12]
刘士雨, 俞缙, 刘文强, 等 基于MICP的珊瑚砂砂浆裂缝自修复新型细菌载体
[J]. 建筑材料学报 , 2021 , 24 (4 ): 687 - 693
DOI:10.3969/j.issn.1007-9629.2021.04.003
LIU Shi-yu, YU Jin, LIU Wen-qiang, et al New bacterial carrier for the crack self-healing in coral sand mortar based on MICP
[J]. Journal of Building Materials , 2021 , 24 (4 ): 687 - 693
DOI:10.3969/j.issn.1007-9629.2021.04.003
[13]
陈敏洁, 李亚飞, 李博文, 等 微生物诱导碳酸钙沉淀对土壤中Pb污染稳定化的效果研究
[J]. 有色金属工程 , 2020 , 10 (12 ): 128 - 134
DOI:10.3969/j.issn.2095-1744.2020.12.018
CHEN Min-jie, LI Ya-fei, LI Bowen, et al Effect of stabilization of Pb-pollution in soil based on microbial induced calcite precipitation
[J]. Nonferrous Metals Engineering , 2020 , 10 (12 ): 128 - 134
DOI:10.3969/j.issn.2095-1744.2020.12.018
[14]
岳建伟, 邢旋旋, 孔庆梅, 等 MICP改良灰浆物理性能的实验研究
[J]. 河南大学学报: 自然科学版 , 2021 , 51 (4 ): 455 - 465
YUE Jian-wei, XING Xuan-xuan, KONG Qingmei, et al Experimental study on the physical properties of MICP improved mortar
[J]. Journal of Henan University: Natural Science , 2021 , 51 (4 ): 455 - 465
[15]
MENG H, GAO Y F, HE J, et al Microbially induced carbonate precipitation for wind erosion control of desert soil: field-scale tests
[J]. Geoderma , 2021 , 383 : 114723
DOI:10.1016/j.geoderma.2020.114723
[本文引用: 1]
[16]
LIU L, LIU H L, ARMIN W S, et al Strength, stiffness, and microstructure characteristics of biocemented calcareous sand
[J]. Canadian Geotechnical Journal , 2019 , 56 (10 ): 1502 - 1513
DOI:10.1139/cgj-2018-0007
[本文引用: 1]
[17]
LI Y J, GUO Z, WANG L Z, et al Interface shear behavior between MICP-treated calcareous sand and steel
[J]. Journal of Materials in Civil Engineering , 2021 , 33 (2 ): 04020455
DOI:10.1061/(ASCE)MT.1943-5533.0003549
[本文引用: 1]
[18]
方祥位, 申春妮, 楚剑, 等 微生物沉积碳酸钙固化珊瑚砂的试验研究
[J]. 岩土力学 , 2015 , 36 (10 ): 2773 - 2779
DOI:10.16285/j.rsm.2015.10.005
[本文引用: 1]
FANG Xiang-wei, SHEN Chun-ni, CHU Jian, et al An experimental study of coral sand enhanced through microbially-induced precipitation of calcium carbonate
[J]. Rock and Soil Mechanics , 2015 , 36 (10 ): 2773 - 2779
DOI:10.16285/j.rsm.2015.10.005
[本文引用: 1]
[19]
方祥位, 李晶鑫, 李捷, 等 珊瑚砂微生物固化体三轴压缩试验及损伤本构模型研究
[J]. 岩土力学 , 2018 , 39 (Suppl.1 ): 1 - 8
DOI:10.16285/j.rsm.2017.2101
FANG Xiang-wei, LI Jing-xin, LI Jie, et al Study of triaxial compression test and damage constitutive model of biocemented coral sand columns
[J]. Rock and Soil Mechanics , 2018 , 39 (Suppl.1 ): 1 - 8
DOI:10.16285/j.rsm.2017.2101
[20]
方祥位, 李晶鑫, 李捷, 等 珊瑚砂微生物固化体单轴损伤本构模型
[J]. 地下空间与工程学报 , 2018 , 14 (5 ): 1234 - 1239
[本文引用: 1]
FANG Xiang-wei, LI Jing-xin, LI Jie, et al Damage constitutive model of biocemented coral sand columns under unconfined compression
[J]. Chinese Journal of Underground Space and Engineering , 2018 , 14 (5 ): 1234 - 1239
[本文引用: 1]
[21]
刘汉龙, 肖鹏, 肖杨, 等 MICP胶结钙质砂动力特性试验研究
[J]. 岩土工程学报 , 2018 , 40 (1 ): 38 - 45
DOI:10.11779/CJGE201801002
[本文引用: 1]
LIU Han-long, XIAO Peng, XIAO Yang, et al Dynamic behaviors of MICP-treated calcareous sand in cyclic tests
[J]. Chinese Journal of Geotechnical Engineering , 2018 , 40 (1 ): 38 - 45
DOI:10.11779/CJGE201801002
[本文引用: 1]
[22]
肖 鹏, 刘汉龙, 张宇, 等 微生物温控加固钙质砂动强度特性研究
[J]. 岩土工程学报 , 2021 , 43 (3 ): 511 - 519
[本文引用: 1]
XIAO Peng, LIU Han-long, ZHANG Yu, et al Dynamic strength of temperature-controlled MICP-treated calcareous sand
[J]. Chinese Journal of Geotechnical Engineering , 2021 , 43 (3 ): 511 - 519
[本文引用: 1]
[23]
章懿涛, 方祥位, 胡丰慧, 等 不同胶结程度MICP固化珊瑚砂的无侧限压缩离散元分析
[J]. 土木与环境工程学报 , 2022 , 44 (4 ): 18 - 26
[本文引用: 1]
ZHANG Yi-tao, FANG Xiang-wei, HU Feng-hui, et al Discrete element analysis of MICP solidified coral sand with different cementation degree under unconfined compression test
[J]. Journal of Civil and Environmental Engineering , 2022 , 44 (4 ): 18 - 26
[本文引用: 1]
[24]
李昊, 唐朝生, 刘博, 等 模拟海水环境下MICP 固化钙质砂的力学特性
[J]. 岩土工程学报 , 2020 , 42 (10 ): 1931 - 1939
[本文引用: 2]
LI Hao, TANG Chao-sheng, LIU Bo, et al Mechanical behavior of MICP-cemented calcareous sand in simulated seawater environment
[J]. Chinese Journal of Geotechnical Engineering , 2020 , 42 (10 ): 1931 - 1939
[本文引用: 2]
[25]
丁绚晨, 陈育民, 张鑫磊 微生物加固钙质砂环剪试验研究
[J]. 浙江大学学报: 工学版 , 2020 , 54 (9 ): 1690 - 1696
[本文引用: 1]
DING Xuan-chen, CHEN Yu-min, ZHANG Xin-lei Experimental study on microbial reinforced calcareous sand using ring shear apparatus
[J]. Journal of Zhejiang University: Engineering Science , 2020 , 54 (9 ): 1690 - 1696
[本文引用: 1]
[26]
彭劼, 田艳梅, 杨建贵 海水环境下MICP加固珊瑚砂试验
[J]. 水利水电科技进展 , 2019 , 39 (1 ): 58 - 62
[本文引用: 1]
PENG Jie, TIAN Yan-mei, YANG Jian-gui Experiments of coral sand reinforcement using MICP in seawater environment
[J]. Advances in Science and Technology of Water Resources , 2019 , 39 (1 ): 58 - 62
[本文引用: 1]
[27]
董博文, 刘士雨, 俞缙, 等 基于微生物诱导碳酸钙沉淀的天然海水加固钙质砂效果评价
[J]. 岩土力学 , 2021 , 42 (4 ): 1104 - 1114
[本文引用: 1]
DONG Bo-wen, LIU Shi-yu, YU Jin, et al Evaluation of the effect of natural seawater strengthening calcareous sand based on MICP
[J]. Rock and Soil Mechanics , 2021 , 42 (4 ): 1104 - 1114
[本文引用: 1]
[28]
王燕星, 李驰, 高利平, 等 低磁场核磁共振测定盐环境下微生物诱导碳酸钙沉积固化材料的孔隙结构
[J]. 工业建筑 , 2020 , 50 (12 ): 1 - 7
DOI:10.13204/j.gyjzG19092502
[本文引用: 1]
WANG Yan-xing, LI Chi, GAO Li-ping, et al Determination on pore structure of microbial induced mineralization materials in salt environment by NMR
[J]. Industrial Construction , 2020 , 50 (12 ): 1 - 7
DOI:10.13204/j.gyjzG19092502
[本文引用: 1]
[29]
李红昌. 微生物诱导碳酸钙沉淀固化金属尾矿砂[D]. 合肥: 合肥工业大学, 2020: 25.
LI Hong-chang. Microbial induction of carbonate precipitation to solidify tailings [D]. Hefei: Hefei University of Technology, 2020: 25.
[30]
秦骁. 微生物诱导矿化材料耐候性能试验研究[D]. 呼和浩特: 内蒙古工业大学, 2017: 34.
QIN Xiao. Experimental research on the weatherability resistance of new material based on MICP[D]. Hohhot: Inner Mongolia University of Technology, 2017: 34.
[31]
GOWTHAMAN S. Experimental study on near-surface stabilization of slopes in cold region using bio-mediated geotechnical engineering [D]. Sapporo: Hokkaido University, 2020: 119-121.
[本文引用: 1]
[32]
LIU S H, WEN K J, ARMWOOD C, et al Enhancement of MICP-treated sandy soils against environmental deterioration
[J]. Journal of Materials in Civil Engineering , 2019 , 31 (2 ): 04019294
[本文引用: 1]
[33]
DEJONG J T, FRITZGES M B, NÜSSLEIN K Microbially induced cementation to control sand response to undrained shear
[J]. Journal of Geotechnical and Geoenvironmental Engineering , 2006 , 132 (11 ): 1381 - 1392
DOI:10.1061/(ASCE)1090-0241(2006)132:11(1381)
[本文引用: 1]
[34]
LI Y J, GUO Z, WANG L Z, et al Shear resistance of MICP cementing material at the interface between calcareous sand and steel
[J]. Materials Letters , 2020 , 274 : 128009
DOI:10.1016/j.matlet.2020.128009
[本文引用: 1]
[35]
LIU S H, DU K, WEN K J, et al Sandy soil improvement through microbially induced calcite precipitation (MICP) by immersion
[J]. Journal of Visualized Experiments , 2019 , (151 ): e60059
[本文引用: 1]
[36]
STANLEY, STEVEN M Effects of global seawater chemistry on biomineralization: past, present, and future
[J]. Chemical Reviews , 2008 , 108 (11 ): 4483 - 4498
DOI:10.1021/cr800233u
[本文引用: 1]
[37]
马瑞男, 郭红仙, 陈溪海, 等 镁离子对微生物砂浆强度影响的研究
[J]. 工业建筑 , 2018 , 48 (10 ): 121 - 125
DOI:10.13204/j.gyjz201810020
[本文引用: 1]
MA Rui-nan, GUO Hong-xian, CHEN Xi-hai, et al Influence of magnesium ion on the strength of microbial mortar
[J]. Industrial Construction , 2018 , 48 (10 ): 121 - 125
DOI:10.13204/j.gyjz201810020
[本文引用: 1]
[39]
张国城, 童华炜, 彭秋旺, 等 镁的引入对微生物加固砂土试验的影响
[J]. 科学技术与工程 , 2012 , 40 (11 ): 1564 - 1569
[本文引用: 1]
ZHANG Guo-cheng, TONG Hua-wei, PENG Qiu-wang, et al The effect of magnesium on the experiment of microbial reinforcement of sand
[J]. Journal of the Chinese Ceramic Society , 2012 , 40 (11 ): 1564 - 1569
[本文引用: 1]
[40]
MILOVANOVIC M, UNRUH M T, BRANDT V, et al Forming amorphous calcium carbonate within hydrogels by enzyme-induced mineralization in the presence of N -(phosphonomethyl) glycine
[J]. Journal of Colloid and Interface Science , 2020 , 579 : 357 - 368
DOI:10.1016/j.jcis.2020.06.047
[本文引用: 1]
[41]
CHENG L, SHAHIN M A, CORD-RUWISCH R Bio-cementation of sandy soil using microbially induced carbonate precipitation for marine environments
[J]. Geotechnique , 2014 , 64 (12 ): 1010 - 1013
DOI:10.1680/geot.14.T.025
[本文引用: 1]
[42]
雷云 球霰石型碳酸钙的研究进展
[J]. 长江大学学报: 自然版 , 2014 , 11 (34 ): 35 - 39
[本文引用: 1]
LEI Yun Research progress of vaterite type calcium carbonate
[J]. Journal of Yangtze University: Natural Science Edition , 2014 , 11 (34 ): 35 - 39
[本文引用: 1]
[43]
NAKA K, TANAKA Y, CHUJO Y Effect of anionic starburst dendrimers on the crystallization of CaCO3 in aqueous solution: size control of spherical vaterite particles
[J]. Langmuir , 2002 , 18 (9 ): 3655 - 3658
DOI:10.1021/la011345d
[本文引用: 1]
钙质砂颗粒内孔隙的结构特征分析
1
2014
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
钙质砂颗粒内孔隙的结构特征分析
1
2014
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
Fractal crushing of carbonate sands under impact loading
0
2016
1
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
Assessment of erosion resistance of biocemented sandy slope subjected to wave actions
1
2020
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
微生物灌浆加固土体研究进展
1
2015
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
微生物灌浆加固土体研究进展
1
2015
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
巴氏芽孢杆菌矿化作用机理及应用研究进展
1
2020
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
巴氏芽孢杆菌矿化作用机理及应用研究进展
1
2020
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
Effect of bio-cementation on geophysical and cone penetration measurements in sands
1
2018
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
Application of microbially induced calcite precipitation in erosion mitigation and stabilisation of sandy soil foreshore slopes: a preliminary investigation
0
2016
微生物灌浆加固可液化钙质砂地基的振动台试验研究
0
2020
微生物灌浆加固可液化钙质砂地基的振动台试验研究
0
2020
基于MICP的珊瑚砂砂浆裂缝自修复新型细菌载体
0
2021
基于MICP的珊瑚砂砂浆裂缝自修复新型细菌载体
0
2021
微生物诱导碳酸钙沉淀对土壤中Pb污染稳定化的效果研究
0
2020
微生物诱导碳酸钙沉淀对土壤中Pb污染稳定化的效果研究
0
2020
Microbially induced carbonate precipitation for wind erosion control of desert soil: field-scale tests
1
2021
... 钙质砂具有形状不规则、多棱角、多孔隙、易破碎及弱胶结结构等特征[1 -4 ] ,广泛分布于我国南海岛礁的浅地层中. 近岸波浪的冲蚀作用致使岛礁边坡的钙质砂逐渐向远海输移,导致岛礁岸滩逐年侵蚀[5 ] ,岛域面积缩小,造成巨大经济损失与社会影响. 由于钙质砂的工程力学性能不佳、施工成本高以及环保性差的问题,强夯、振冲、化学灌浆等传统的地基加固方法在岛礁钙质砂地基加固中应用受限. 作为新型环保的地基处理方法,微生物诱导碳酸钙沉积(microbial induced calcium carbonate precipitation,MICP)基于产脲酶细菌的代谢产生脲酶,将尿素水解为碳酸根离子和铵根离子,碳酸根离子与环境中的钙离子结合形成碳酸钙原位沉积,通过颗粒包裹和粒间黏结作用,将松散的砂颗粒胶结成一定强度的整体[6 -7 ] . MICP反应过程无污染、速率可控,被广泛应用于地层强化、防渗堵漏、有害金属处理、文物修复以及沙漠固化等岩土工程与环境工程中[8 -15 ] . ...
Strength, stiffness, and microstructure characteristics of biocemented calcareous sand
1
2019
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
Interface shear behavior between MICP-treated calcareous sand and steel
1
2021
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
微生物沉积碳酸钙固化珊瑚砂的试验研究
1
2015
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
微生物沉积碳酸钙固化珊瑚砂的试验研究
1
2015
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
珊瑚砂微生物固化体三轴压缩试验及损伤本构模型研究
0
2018
珊瑚砂微生物固化体三轴压缩试验及损伤本构模型研究
0
2018
珊瑚砂微生物固化体单轴损伤本构模型
1
2018
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
珊瑚砂微生物固化体单轴损伤本构模型
1
2018
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
MICP胶结钙质砂动力特性试验研究
1
2018
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
MICP胶结钙质砂动力特性试验研究
1
2018
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
微生物温控加固钙质砂动强度特性研究
1
2021
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
微生物温控加固钙质砂动强度特性研究
1
2021
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
不同胶结程度MICP固化珊瑚砂的无侧限压缩离散元分析
1
2022
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
不同胶结程度MICP固化珊瑚砂的无侧限压缩离散元分析
1
2022
... 较多学者进行了MICP胶结钙质砂研究. Liu等[16 ] 结合无侧限抗压强度试验、巴西劈裂试验、固结排水三轴试验、扫描电子显微镜(scanning electron microscope,SEM)分析等,得到在不同胶结溶液与样品的体积比下,MICP胶结钙质砂的强度、刚度和微观结构特征. Li等[17 ] 研究MICP胶结钙质砂与钢界面的力学行为,发现随着碳酸钙增加,峰值抗剪强度增加,伴随着明显的剪胀效应,界面剪切带的厚度被逐渐压缩. 方祥位等[18 -20 ] 围绕MICP固化钙质砂开展了大量研究,得到MICP固化体的应力−应变曲线特征、渗透性与微观结构,结合三轴压缩试验与单轴抗压试验建立固化体的损伤本构模型. 刘汉龙等[21 ] 对MICP加固钙质砂的动力特性研究发现,MICP可以有效提高钙质砂抗液化能力. 肖鹏等[22 ] 开展温控MICP 技术加固钙质砂的动强度特性研究,针对MICP 加固钙质砂提出改进的动强度经验公式,建立MICP 加固钙质砂的统一动强度准则. 章懿涛等[23 ] 进行了不同胶结程度的MICP 固化珊瑚砂的无侧限压缩离散元分析,建立的离散元模型能够较好地模拟MICP 胶结体破坏过程. ...
模拟海水环境下MICP 固化钙质砂的力学特性
2
2020

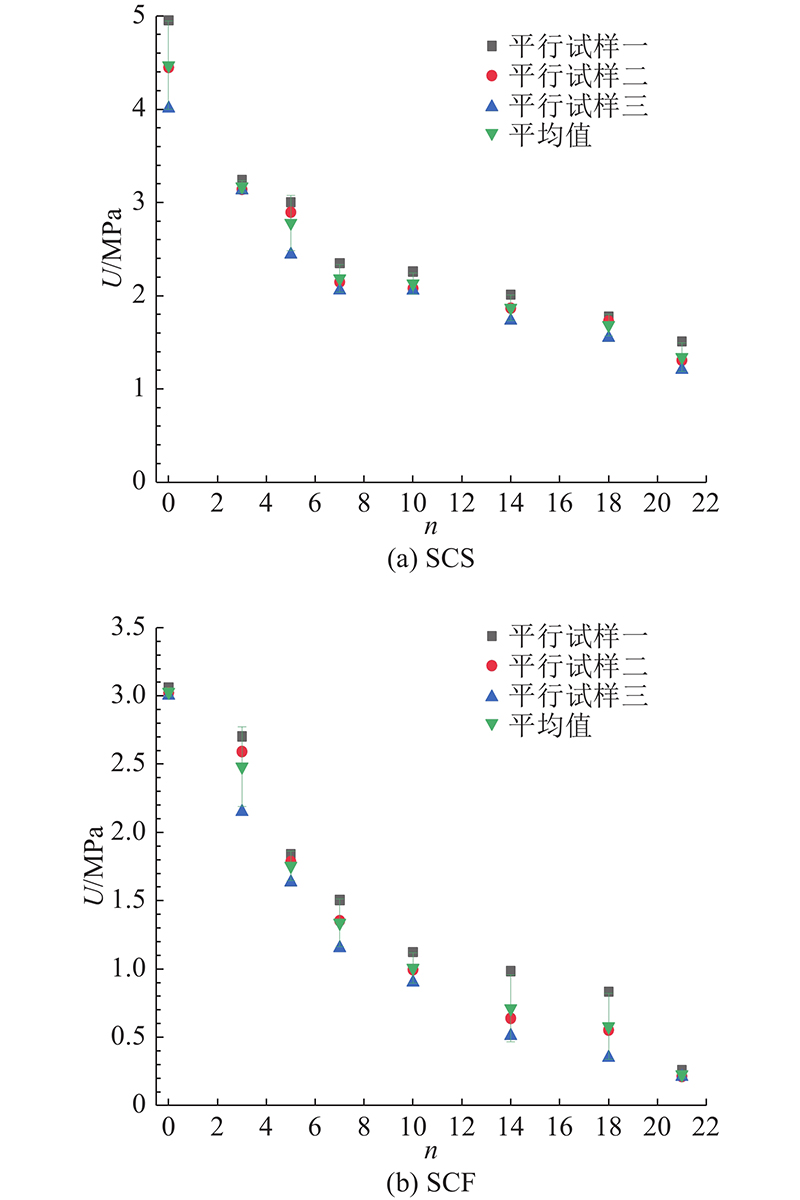

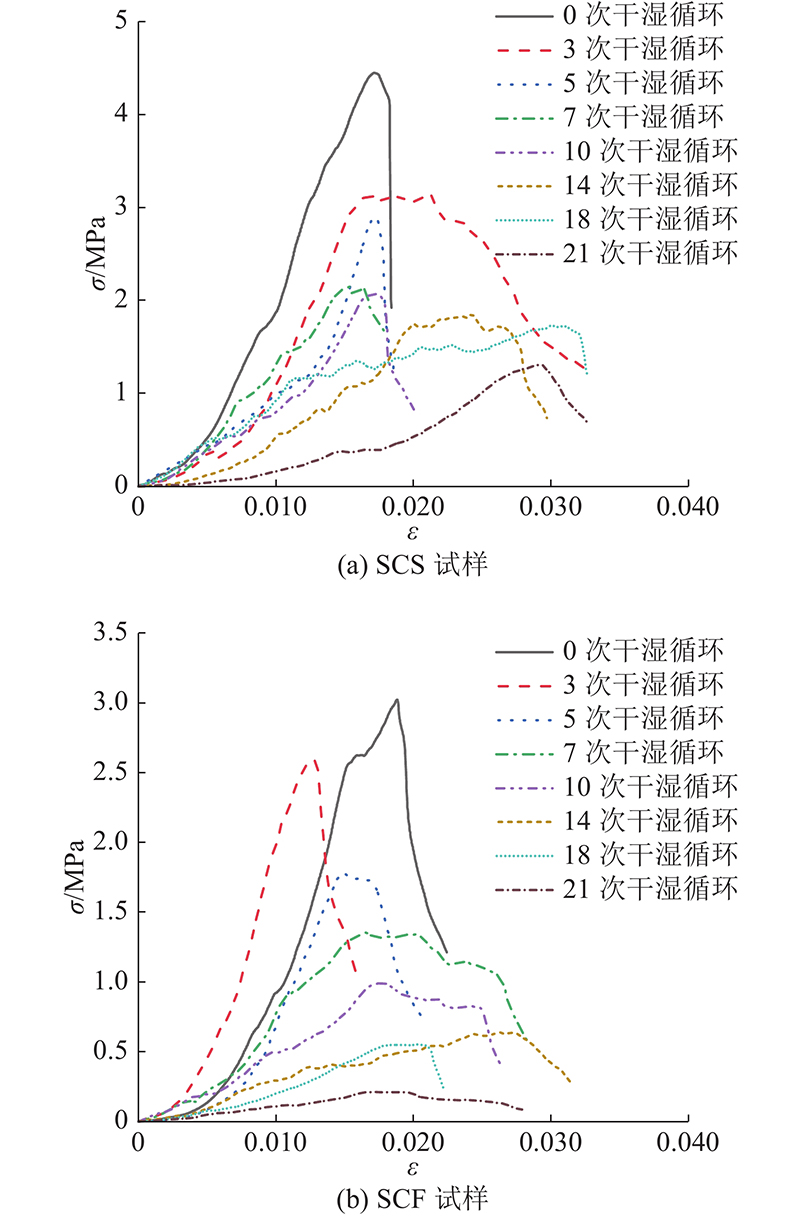

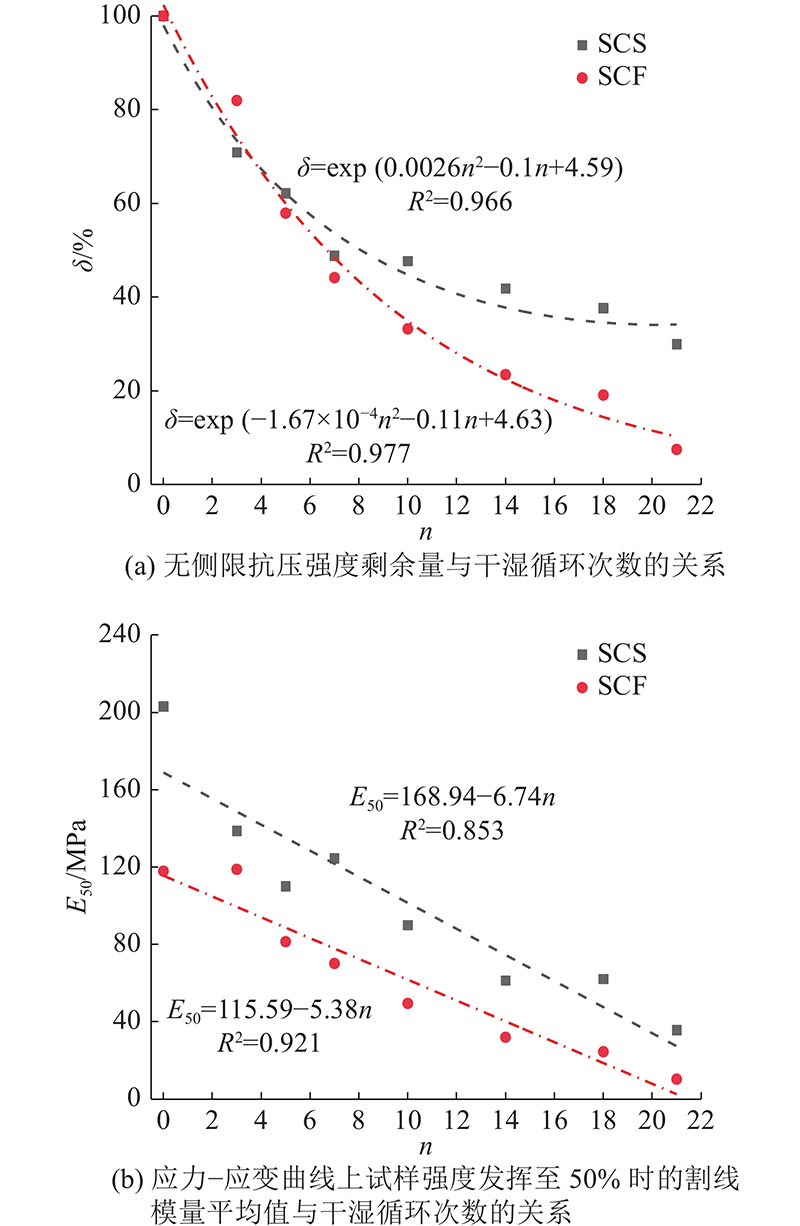

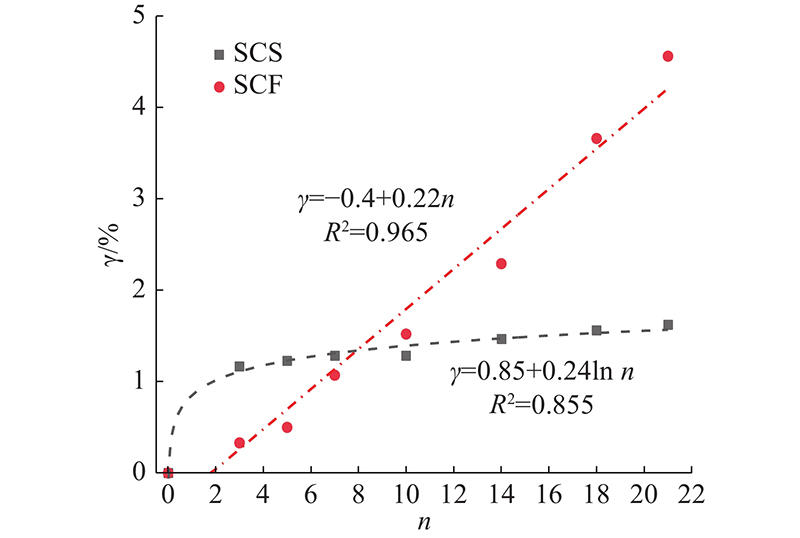

... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...

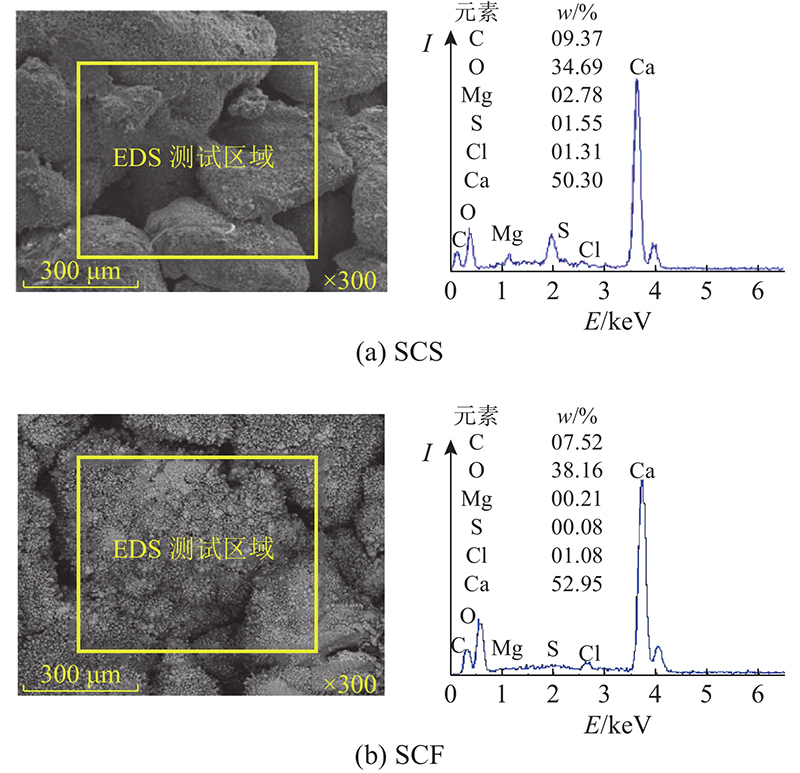

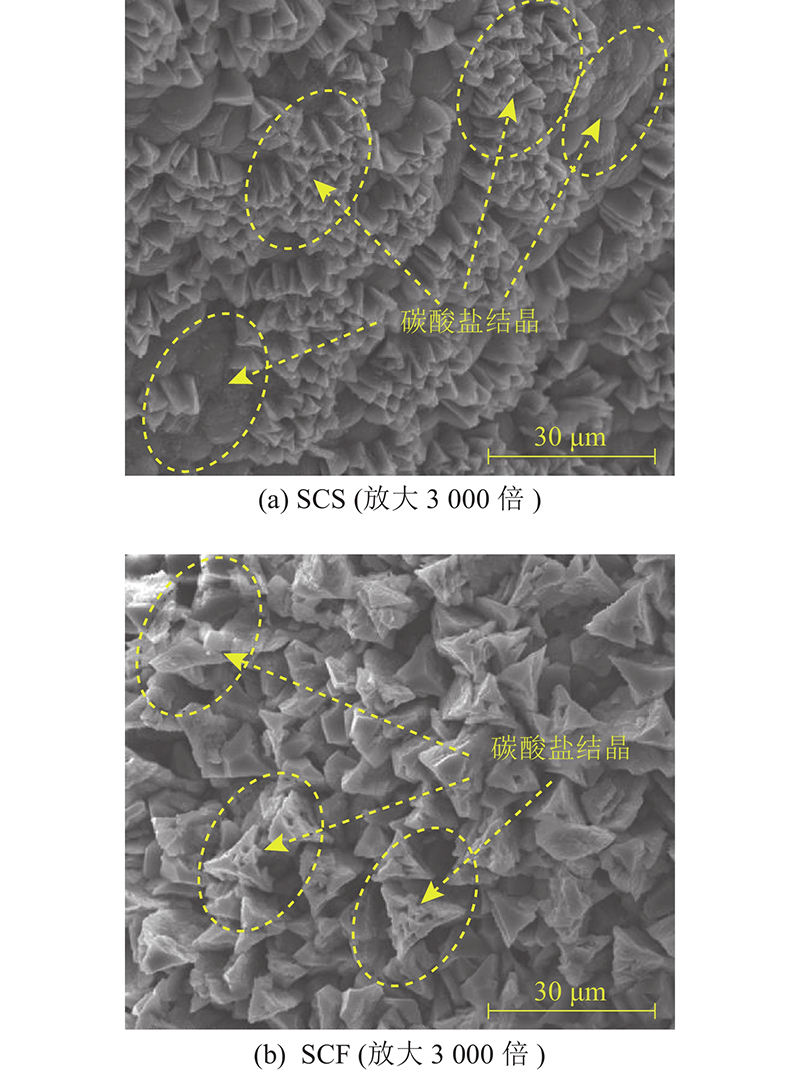

... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
模拟海水环境下MICP 固化钙质砂的力学特性
2
2020
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
微生物加固钙质砂环剪试验研究
1
2020
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
微生物加固钙质砂环剪试验研究
1
2020
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
海水环境下MICP加固珊瑚砂试验
1
2019
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
海水环境下MICP加固珊瑚砂试验
1
2019
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
基于微生物诱导碳酸钙沉淀的天然海水加固钙质砂效果评价
1
2021
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
基于微生物诱导碳酸钙沉淀的天然海水加固钙质砂效果评价
1
2021
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
低磁场核磁共振测定盐环境下微生物诱导碳酸钙沉积固化材料的孔隙结构
1
2020
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
低磁场核磁共振测定盐环境下微生物诱导碳酸钙沉积固化材料的孔隙结构
1
2020
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
1
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
Enhancement of MICP-treated sandy soils against environmental deterioration
1
2019
... 上述MICP胶结钙质砂通常在淡水环境中进行,未考虑岛礁环境中干湿循环作用对胶结体的影响. 岛礁地区淡水资源匮乏,淡水的运输成本较大,应用MICP技术加固岸滩需要大量水溶液,因此考虑经济因素使用岛礁环境中充足的海水资源进行岸滩MICP加固更合理. 已有学者对海水或人工海水中MICP胶结钙质砂的效果开展了研究,但结果不统一. 李昊等[24 ] 认为海水环境中MICP对钙质砂的胶结效果优于淡水环境,丁绚晨等[25 -26 ] 的结论则与之相反,董博文等[27 ] 认为海水环境中MICP加固钙质砂的效果与淡水环境中的相比差别较小. 此外MICP钙质砂胶结体微弱干缩湿胀的特性使其在吸水膨胀与干燥收缩时内部产生拉应力,导致剥蚀与开裂[28 -31 ] . 在MICP胶凝材料的耐候性方面已有学者深入研究[32 ] ,但在海水环境中MICP胶结钙质砂耐干湿循环性能的相关研究鲜见. ...
Microbially induced cementation to control sand response to undrained shear
1
2006

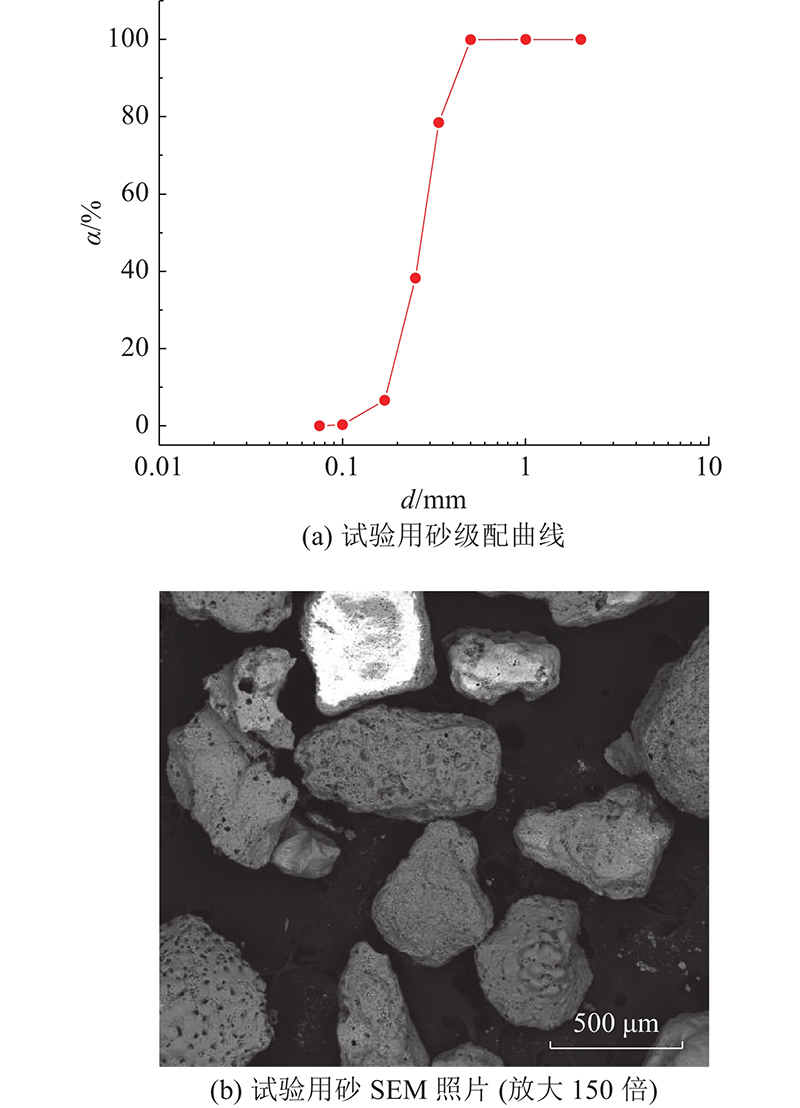

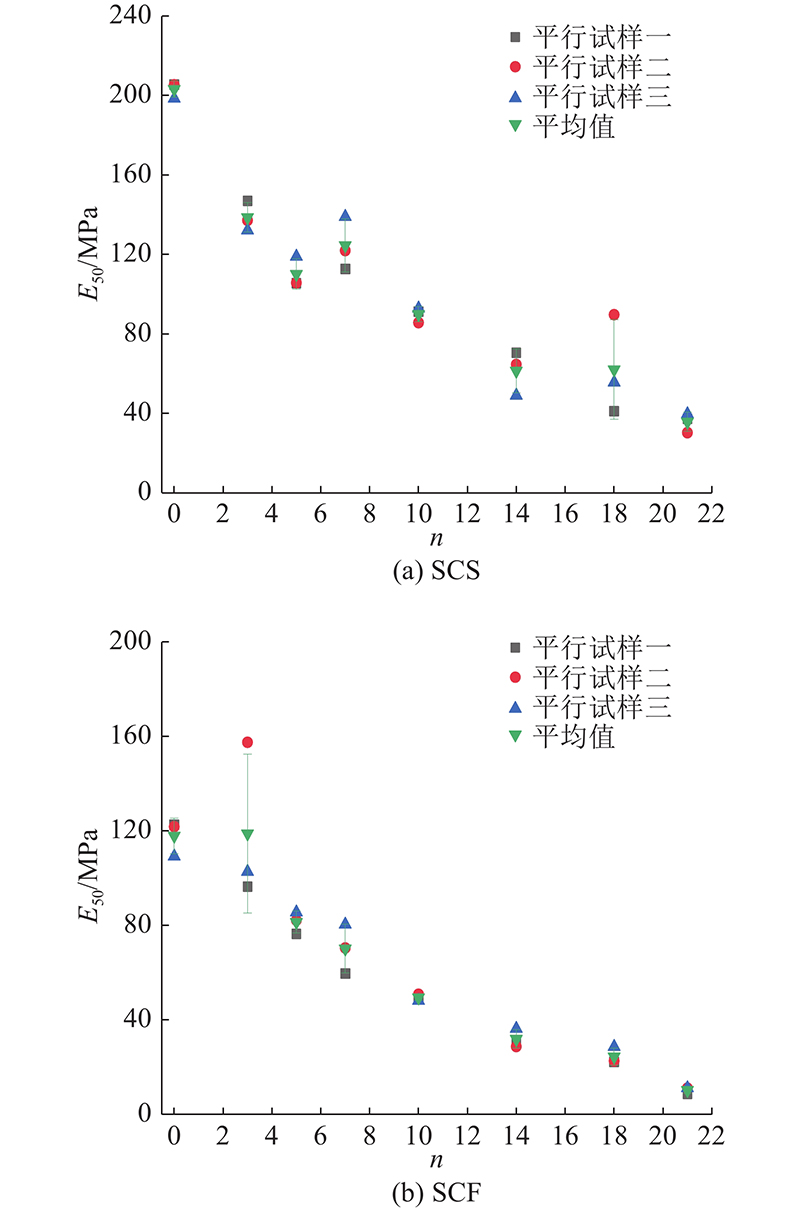

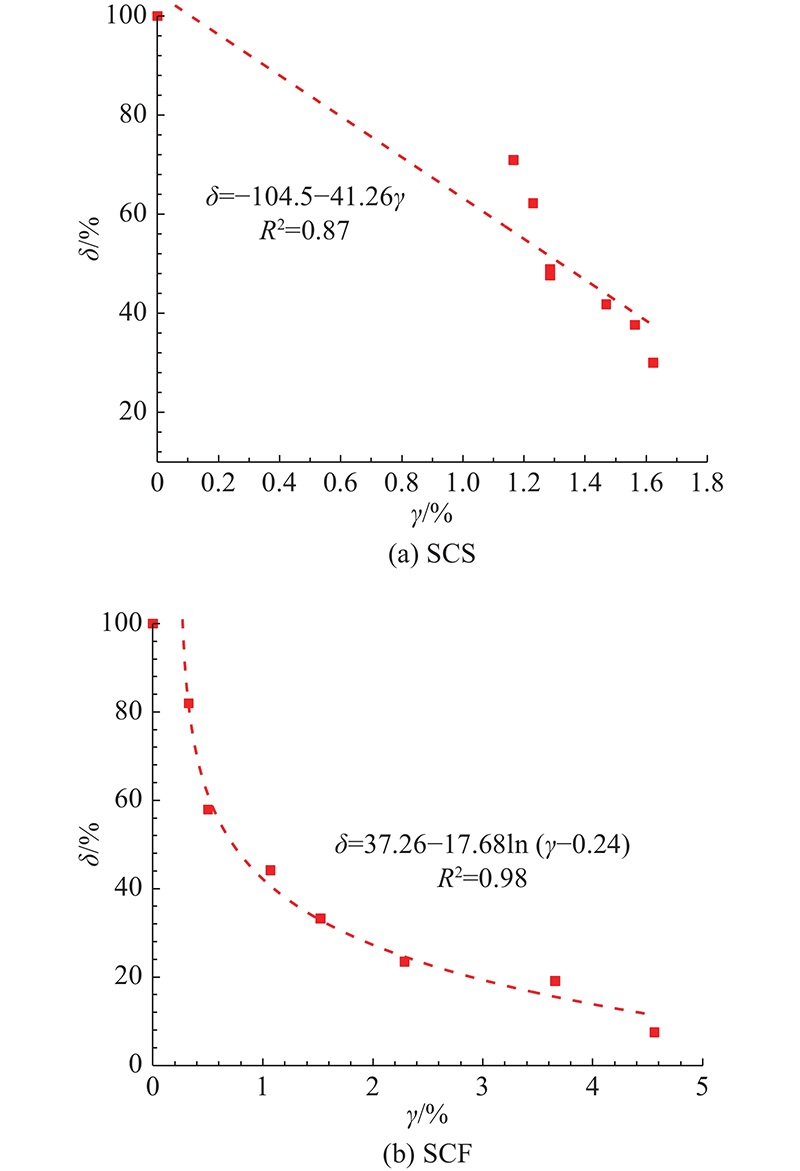

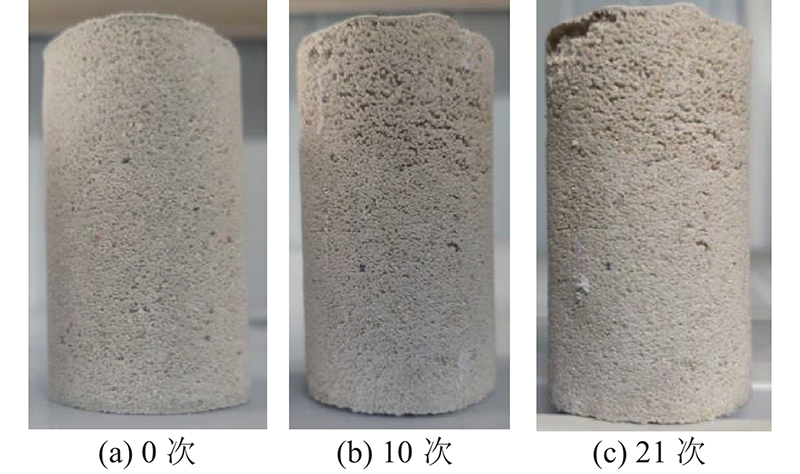

... 试验用砂取自南海某岛礁潟湖内的钙质砂,颗粒比重G s =2.86,中值粒径d 50 =0.27 mm,不均匀系数C u =1.621,曲率系数C c =1.014,最大孔隙比e max =1.288,最小孔隙比e min =0.943,主要化学成分为碳酸钙. 级配曲线与颗粒电镜照片如图1 所示. 图中,α 为小于某粒径土质量的百分比,d 为颗粒粒径. 试验用菌种为巴氏芽孢杆菌. 该菌种为革兰氏阳性菌[33 ] ,其兼性厌氧,在氧气充足的环境中活性较好,无致病性,在新陈代谢中产生大量脲酶,可使尿素水解速率提高104 倍. 细菌生长与活化过程中均使用ATCC 1376 NH4-YE液体培养基. 使用液体培养基将菌种活化,使处于冻干粉状态保存的休眠态细菌复苏,待细菌完成活化. 将菌液以2%的接种比例接种至新的培养基中,在30 ℃、180 r/min的摇床中进行扩大培养,当菌液OD600为1.5~2.0、脲酶活性为20.3-25.2 mM/cm/min时使用. 试验中OD600和脲酶活性分别采用紫外可见分光光度计及梅特勒电导率仪测量. 将1.5 mL的待测菌液均匀倒入13.5 mL浓度为1.6 mol/L的尿素溶液中,测量不超过5 min的溶液电导率变化来量化脲酶活性. 试验所用海水取自舟山海域,pH=7.81,海水中Cl− 、Na+ 、SO4 2− 、Mg2+ 、Ca2+ 的质量浓度分别为15 005.3、7 890.5、2 302.9、1 610.7、424.3 mg/L. ...
Shear resistance of MICP cementing material at the interface between calcareous sand and steel
1
2020

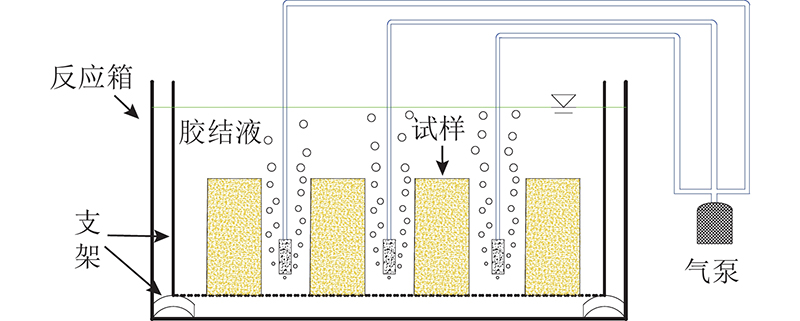

... 胶结采用浸泡法[34 -35 ] :将干燥的钙质砂与培养好的菌液充分混合4 h,使细菌充分吸附于砂颗粒表面,再将浸泡好的钙质砂均匀放入圆柱形模具中,控制相对密实度D r =0.75,所得试样的初始干密度为1.41 g/cm3 . 试验所用模具直径为40 mm,高为80 mm,材料为304不锈钢网,孔径为0.25 mm. 将细菌吸附下的钙质砂试样浸没于胶结溶液. 胶结溶液的成分如下:CaCl2 0.5 mol/L、尿素 1 mol/L、胰蛋白胨10 g/L、牛肉浸膏 3 g/L、NH4 Cl 10 g/L、NaHCO3 2.12 g/L. 胶结溶液配置方式有海水与淡水2种. 如图2 所示,使用气泵往胶结溶液中通入空气,使菌种获得足够的氧气,浸泡胶结7 d后,试样取出烘干,得到在海水环境与淡水环境下MICP胶结而成的钙质砂柱试样SCS (sample cemented in seawater)、SCF(sample cemented in freshwater),试样直径为40 mm,高80 mm. 胶结完成后,进行SCS、SCF取样,采用EDS和XRD分析在海水与淡水环境下的胶结试样主要元素质量分数与主要矿物组成. ...
Sandy soil improvement through microbially induced calcite precipitation (MICP) by immersion
1
2019
... 胶结采用浸泡法[34 -35 ] :将干燥的钙质砂与培养好的菌液充分混合4 h,使细菌充分吸附于砂颗粒表面,再将浸泡好的钙质砂均匀放入圆柱形模具中,控制相对密实度D r =0.75,所得试样的初始干密度为1.41 g/cm3 . 试验所用模具直径为40 mm,高为80 mm,材料为304不锈钢网,孔径为0.25 mm. 将细菌吸附下的钙质砂试样浸没于胶结溶液. 胶结溶液的成分如下:CaCl2 0.5 mol/L、尿素 1 mol/L、胰蛋白胨10 g/L、牛肉浸膏 3 g/L、NH4 Cl 10 g/L、NaHCO3 2.12 g/L. 胶结溶液配置方式有海水与淡水2种. 如图2 所示,使用气泵往胶结溶液中通入空气,使菌种获得足够的氧气,浸泡胶结7 d后,试样取出烘干,得到在海水环境与淡水环境下MICP胶结而成的钙质砂柱试样SCS (sample cemented in seawater)、SCF(sample cemented in freshwater),试样直径为40 mm,高80 mm. 胶结完成后,进行SCS、SCF取样,采用EDS和XRD分析在海水与淡水环境下的胶结试样主要元素质量分数与主要矿物组成. ...
Effects of global seawater chemistry on biomineralization: past, present, and future
1
2008
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁离子对微生物砂浆强度影响的研究
1
2018
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁离子对微生物砂浆强度影响的研究
1
2018
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁添加剂对微生物水泥基材料力学性能的影响
1
2012
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁添加剂对微生物水泥基材料力学性能的影响
1
2012
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁的引入对微生物加固砂土试验的影响
1
2012
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
镁的引入对微生物加固砂土试验的影响
1
2012
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
Forming amorphous calcium carbonate within hydrogels by enzyme-induced mineralization in the presence of N -(phosphonomethyl) glycine
1
2020
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
Bio-cementation of sandy soil using microbially induced carbonate precipitation for marine environments
1
2014
... 如表1 所示为各组试样主要矿物的质量分数. SCS中的文石质量分数比SCF中更大,说明海水环境中MICP更易生成文石. 试验所用海水中含镁离子,镁离子有利于文石沉积[36 ] ,马瑞男等[37 ] 提出MICP过程引入镁离子可以促进文石生成,因此SCS的文石质量分数高可能与海水中的镁离子有关. 文石的莫氏硬度高于方解石,海水环境下MICP过程形成的颗粒表面碳酸钙硬壳层与颗粒间的连接桥可能更硬,致使SCS的强度更高. 由表1 与图11 可知,SCS中高镁方解石的质量分数与颗粒表面镁元素的质量分数均高于SCF的. 研究结果表明,当胶结溶液中引入少量镁离子时,MICP过程生成了镁方解石[38 -39 ] . Milovanovic等[40 ] 也提出海水中的镁离子可以结合到碳酸盐沉积物的晶核中置换钙离子. 因此海水中的镁离子可以提供额外的碳酸盐沉淀[24 , 41 ] ,促进SCS的无侧限抗压强度提高. 巴氏芽孢杆菌为中度嗜碱菌,海水的弱碱性对巴氏芽孢杆菌的新陈代谢及MICP过程起促进作用. ...
球霰石型碳酸钙的研究进展
1
2014
... 如图12 所示为各组试样XRD分析结果,可以看出,SCS、SCF的矿物成分随干湿循环次数变化的变化一致;未进行干湿循环时,试样中含有少量球霰石,随着干湿循环的进行,试样中球霰石消失,海水中盐分在试样中结晶形成石盐(NaCl). 球霰石是亚稳定的碳酸钙,在中性至弱碱性的水中具有较大的溶解度[42 -43 ] ,在一定的条件下也可以转变为方解石. 由此判断随着干湿循环的进行,球霰石在海水中逐渐溶解,也可能有少部分球霰石转化为方解石. ...
球霰石型碳酸钙的研究进展
1
2014
... 如图12 所示为各组试样XRD分析结果,可以看出,SCS、SCF的矿物成分随干湿循环次数变化的变化一致;未进行干湿循环时,试样中含有少量球霰石,随着干湿循环的进行,试样中球霰石消失,海水中盐分在试样中结晶形成石盐(NaCl). 球霰石是亚稳定的碳酸钙,在中性至弱碱性的水中具有较大的溶解度[42 -43 ] ,在一定的条件下也可以转变为方解石. 由此判断随着干湿循环的进行,球霰石在海水中逐渐溶解,也可能有少部分球霰石转化为方解石. ...
Effect of anionic starburst dendrimers on the crystallization of CaCO3 in aqueous solution: size control of spherical vaterite particles
1
2002
... 如图12 所示为各组试样XRD分析结果,可以看出,SCS、SCF的矿物成分随干湿循环次数变化的变化一致;未进行干湿循环时,试样中含有少量球霰石,随着干湿循环的进行,试样中球霰石消失,海水中盐分在试样中结晶形成石盐(NaCl). 球霰石是亚稳定的碳酸钙,在中性至弱碱性的水中具有较大的溶解度[42 -43 ] ,在一定的条件下也可以转变为方解石. 由此判断随着干湿循环的进行,球霰石在海水中逐渐溶解,也可能有少部分球霰石转化为方解石. ...
