沉水植物对水流结构与泥沙淤积的影响
Influence of submerged vegetation on flow structure and sediment deposition
收稿日期: 2020-01-6
Received: 2020-01-6
作者简介 About authors
孙志林(1956—),男,教授,博导,从事水沙动力学及河口海岸数值模拟研究.E-mail:
为了研究水生植物对水流结构和泥沙淤积的影响,针对不同布置的沉水植物进行33组浑水水槽试验. 结果表明,矮株植物区流速冠顶下为二次多项式分布,以上为对数分布;考虑相对株距的影响,建立矮株植物区紊动强度的双高斯垂线分布公式,按该公式计算的流速和紊动强度与实测资料较吻合. 高株植物区流速呈“C”型分布,紊动强度以冠顶附近最大. 3种株距布置时,混合植物冠顶以下平均流速为无植物时的32.5%~72.3%. 提出小弗汝德数(Fr≤0.18)条件下矮株植物区相对淤积增量与水流强度和相对株距的非线性关系. 在相同水流和株距下,混合植物淤积量高达无植物时的7倍,高株植物次之,随着株距的减小促淤效果逐渐增强.
关键词:
Thirty-three sets of flume experiments were conducted under turbid water and submerged vegetation with different arrangements in order to analyze the influence of vegetation on flow structure and sediment deposition. Results showed that the velocity profile was parabola below the canopy of short vegetation while that was logarithmic above it. A bi-Gaussian distribution formula for turbulence intensity in short vegetation zone was established considering plant spacing. The predicted values of velocity and turbulence intensity accorded well with the measured values. Velocity profile is C-type while the largest turbulence is near the canopy in tall vegetation zone. Average velocity below canopy in mixed vegetation with three kinds of plant spacing was 32.5%-72.3% of that without vegetation. The nonlinear relation of relative deposition increment with flow intensity and plant spacing in short vegetation zone was proposed under small Froude number (Fr≤0.18). The deposition in mixed vegetation zone was the largest with 7 times of that without vegetation under the same flow and plant spacing, followed by that in tall vegetation zone. Effects of tall and mixed vegetation on deposition increased with the decrease of plant spacing.
Keywords:
本文引用格式
孙志林, 郑佳芸, 祝丽丽, 种琳, 刘俊, 罗居元.
SUN Zhi-lin, ZHENG Jia-yun, ZHU Li-li, CHONG Lin, LIU Jun, LUO Ju-yuan.
水生植物是河流水生态系统的重要组成部分,不仅为鱼类、无脊椎类和两栖类等水生动物提供食物和栖息环境,而且能够稳定河床和改善水质. 研究植物对水流和泥沙的影响,在河流动力学和水生态学方面具有重要意义.
根系植于河底、高度hv小于水深H的植物为沉水植物,反之为挺水植物. 对植物水流结构的研究取得了长足发展,从挺水到沉水,从刚性到柔性;从流速分布到紊动强度;从完全发展水流到不完全发展水流. 挺水植物带流速分布呈“J”型,主要与植物形状和阻水长度有关,茎杆与枝叶分叉处紊动强度最大[1-4]. 沉水植物带分为植物层和自由水层. 一般认为自由水层流速满足对数分布. Yang等[5-8]根据阻力平衡,获得植物层的平均流速. Nepf[9]将植物层分为2部分,给出下部平均流速和上部指数流速分布,认为上部冠尺度涡(canopy-scale vortices)紊动强度大,下部茎尺度紊动(stem-scale turbulence)强度较小. 沉水植物区流速明显减小,促进泥沙的淤积,主要与对流和扩散有关[10-13]. 柔性比刚性植物的促淤效果更好[14].
以上分析说明,水生植物改变水流结构,进而影响泥沙淤积与河流的生态. 以往的研究对紊动强度的分析多为定性描述,很少能将紊动强度垂向分布用公式刻画,同时沉水植物对泥沙淤积影响的研究中多使用单一刚性圆柱概化模拟. 为了描述柔性沉水植物对水沙的影响,本文基于浑水水槽试验,探讨2种柔性沉水植物层流速和紊动强度的垂向分布规律及植物影响下泥沙淤积的问题.
1. 试验方案

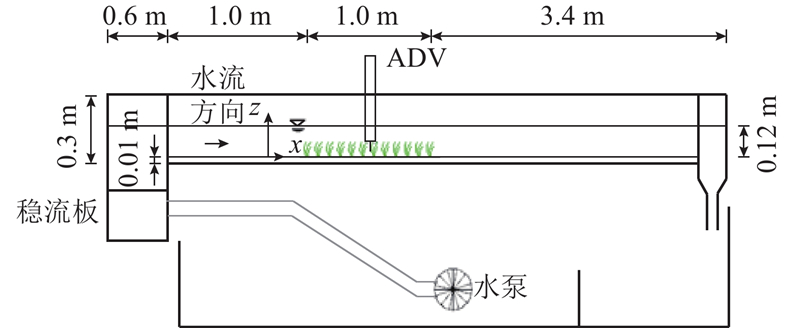

在浙江大学河流动力学创新实验室的变坡循环水槽中开展实验,水槽长6.0 m,宽0.2 m,高0.3 m,如图1所示. 所用仪器有Bettersize2000 激光粒度仪、远红外快速干燥箱 YHG.400-BS-II、电磁流量计、Nortek Vectrino声学多普勒流速仪(ADV)、载玻片和高精度电子天平等.
图 1

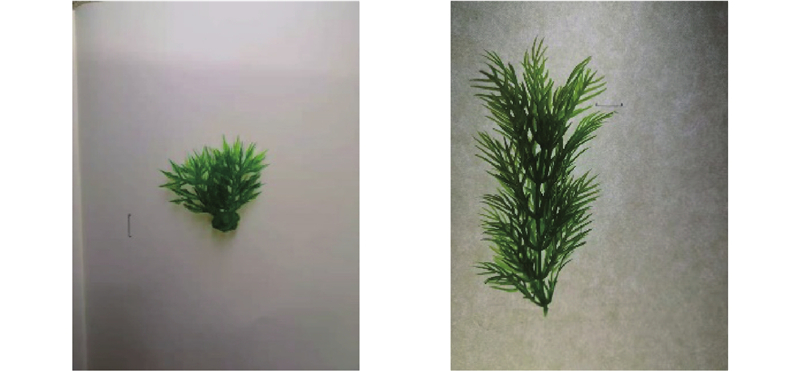

试验采用2种高仿真PVC柔性植物. 矮株植物A高3.0~4.0 cm,簇生,叶片呈楔形;高株植物高9.0~10.0 cm,茎短而直,叶簇生,圆柱形,如图2所示.
图 2
植物交错布置在PVC板上长l = 1 m、宽B = 0.1 m的区域. 水槽宽度上右半边布置植物,以模仿实际河道植物多生长于边滩的情况. 分3种布置,即矮株植物A、高株植物B和混合植物M. 植物沿水流和断面方向的间距分别用Sx和Sy表示;单位面积上植物数目称为植物分布密度ρv,可以用相对株距S* = Sy/ B来反映. 密度分为以下4种:1)Sx = Sy = 8 cm,ρv1 = 200株/m2,相应

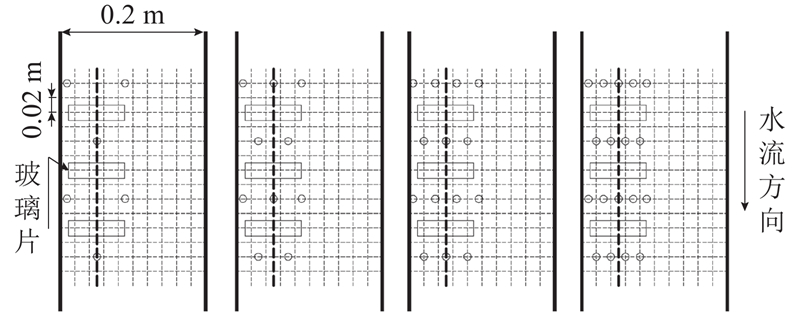

图 3
以植物带起始的水槽右侧壁底部为原点,植物带上游x =−20 cm处的控制断面水深H = 12cm,试验观测点置于x = 50 cm、y = 5 cm的植物带中心线上,测点距水槽底距离为z.以hv表示植物高度,则矮株植物A的淹没度为hv/H = 1/4~1/3,高株植物的淹没度为hv/H = 3/4~5/6.
来流平均速度有U = 10、15和20 cm/s 3种. 使用ADV观测纵向x、横向y和竖向z 3个方向的瞬时流速,每条垂线观测16个点,采样间距为5 mm. 由于测针形状限制,最上部3 cm的流速无法测量. 采样频率为25 Hz,采样时间为60 s. 用测针量测水深,电磁流量计测流量. 分别计算出测点上各方向时均流速(
试验采用密度ρs = 2.65 g/cm3的石英沙. 经Bettersize2000 激光粒度仪分析可知,中值粒径d50 = 27 μm,采用SUN公式[15]计算出沉速ω = 0.041 cm/s. 将长75 mm、宽25 mm和厚1 mm的矩形显微镜载玻片(micro-scope slides)置于植物带内. 试验前,称出干燥载玻片质量m0;试验结束后,缓慢排空水槽,晾干6 h后再将载玻片取出,放入105 °C的烘箱干燥10 h称取质量m,计算出质量差
表 1 浑水水槽试验条件
Tab.1
试验 组次 | u / (m·s−1) | 植物 | 试验 组次 | 流速/ (m·s−1) | 植物 | 试验 组次 | u / (m·s−1) | 植物 | ||
1 | 0.1 | A1 | 12 | 0.15 | A1 | 23 | 0.2 | A1 | ||
2 | 0.1 | A2 | 13 | 0.15 | A2 | 24 | 0.2 | A2 | ||
3 | 0.1 | A3 | 14 | 0.15 | A3 | 25 | 0.2 | A3 | ||
4 | 0.1 | A4 | 15 | 0.15 | A4 | 26 | 0.2 | A4 | ||
5 | 0.1 | B1 | 16 | 0.15 | B1 | 27 | 0.2 | B1 | ||
6 | 0.1 | B2 | 17 | 0.15 | B2 | 28 | 0.2 | B2 | ||
7 | 0.1 | B3 | 18 | 0.15 | B3 | 29 | 0.2 | B3 | ||
8 | 0.1 | M1 | 19 | 0.15 | M1 | 30 | 0.2 | M1 | ||
9 | 0.1 | M2 | 20 | 0.15 | M2 | 31 | 0.2 | M2 | ||
10 | 0.1 | M3 | 21 | 0.15 | M3 | 32 | 0.2 | M3 | ||
11 | 0.1 | 无 | 22 | 0.15 | 无 | 33 | 0.2 | 无 |
表1中, u为流速,植物类型栏字母A、B和M分别表示矮株、高株和混合植物,数字1、2、3和4分别表示植物密度为200、330、460和590株/m2.
2. 植物区时均流速分布
2.1. 矮株植物流速分布公式

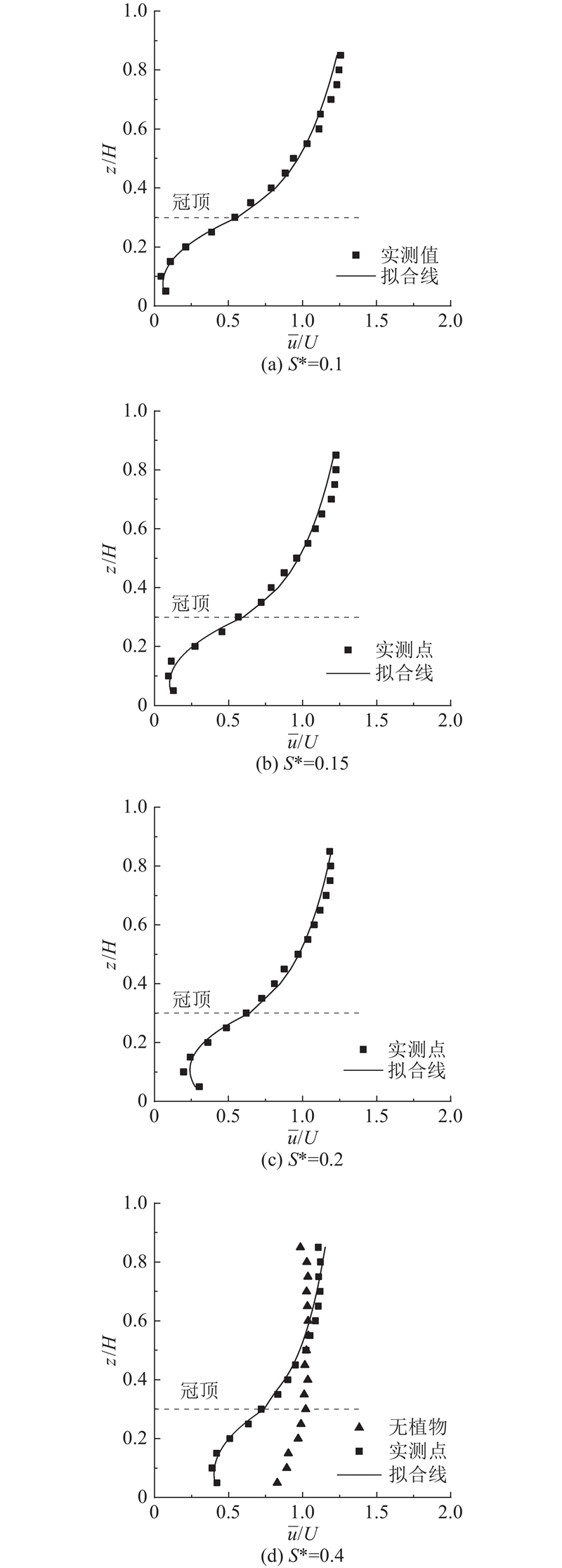

通过试验得到的矮株植物区流速分布数据见图4. 受植物影响,流速沿垂线近似呈倒“S”型分布,即先减小后增大的垂向分布规律,自床面向上逐渐减小,大约于0.1 H处达到最小值,之后明显增大. 冠顶以下受影响大于冠顶以上. 这可能与水流作用下植物摆动引起的紊动阻力,即“植物紊动阻力”有关. “植物紊动阻力”自冠顶向下逐渐减小(见3章),床面阻力自床面向上逐渐减小,中间存在两者合力最大的点,此处流速最小. 植株相对株距越小,植物密度越大,对水流的阻力越大,冠顶以下的流速越小. 当S* = 0.1时,相对流速最小值约为0.044;当S* = 0.4时,最小值约为0.39,后者是前者的8.8倍. 在冠顶以上,植株相对株距越小,植物密度越大,流速梯度
图 4
通过分析发现,流速垂向分布以冠顶为界分为2段. 冠顶以上流速近似符合对数分布,冠顶以下流速分布可以用二次多项式描述:
式中:η为相对水深,

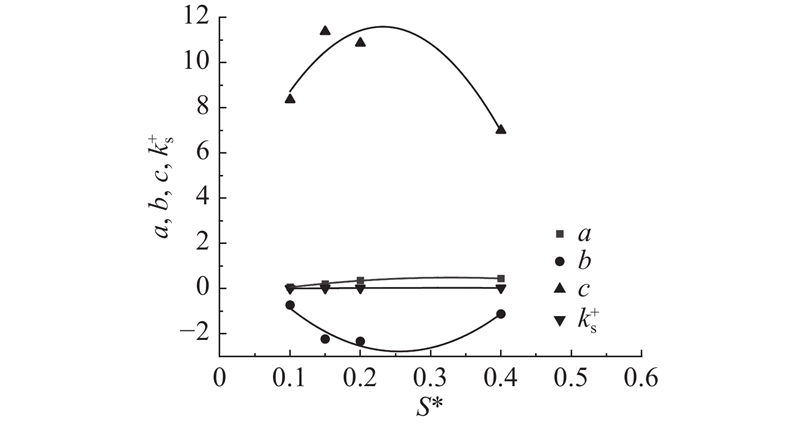

图 5
图 5 式(1)待定系数与相对株距的关系
Fig.5 Relation between undetermined coefficients in Eq.(1) and relative plant spacing
图 6
图 6 矮株植物区点流速计算与实测值比较
Fig.6 Comparison of flow velocities predicted and measured for short vegetation zone
2.2. 高株和混合植物流速分布
与矮株植物情形不同,高株植物区和混合植物区的流速均不符合对数分布,如图7所示. 高株和混合植物区流速分布的共同特点如下:以高株植物冠顶为界,冠顶以下流速均小于无植物条件下的流速,冠顶以上恰好相反,这种现象随着相对株距的减小而更明显. 当相对株距为0.4时,高株植物区平均流速为无植物情况的59.6%,混合植物区为无植物情况的72.3%;当相对株距为0.1时,高株植物区平均流速为无植物情况的19%,混合植物区为无植物情况的32.5%. 当植物阻力大大增加时,水流主要从无植物区通过.

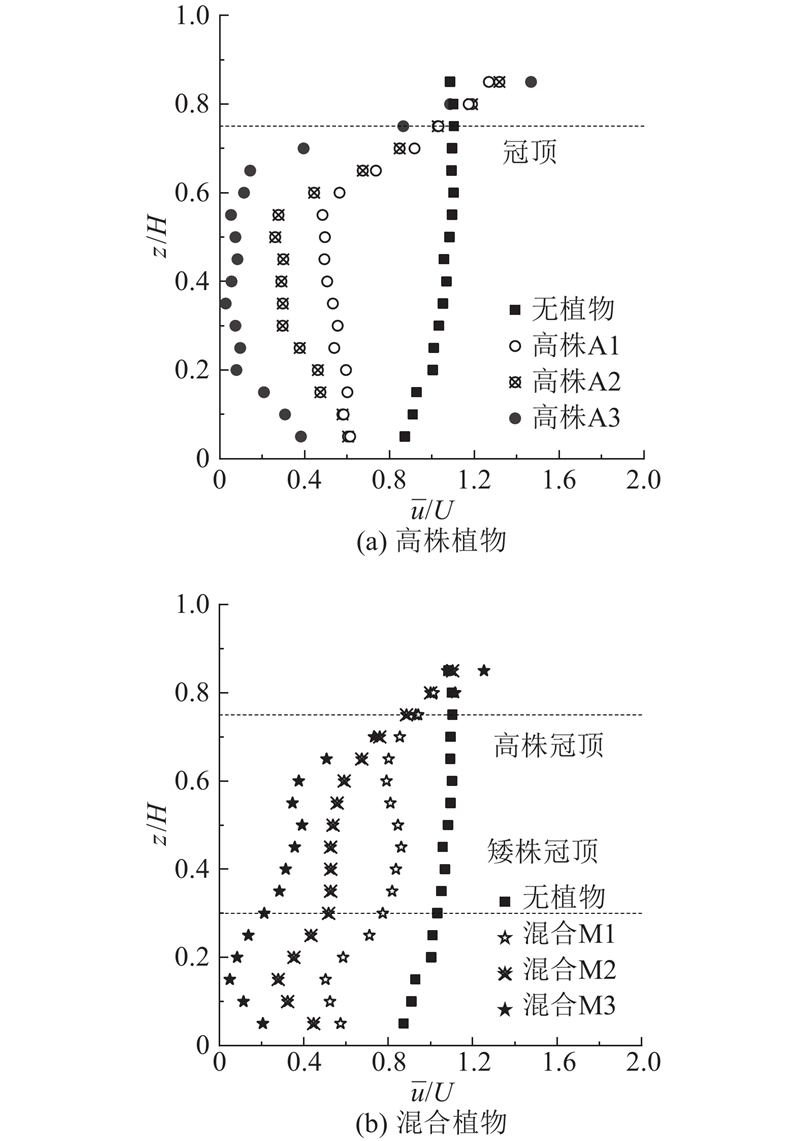

图 7
高株植物区流速整体自床面向上先减小后增大,呈“C”型变化趋势,最小值出现在η=0.55处. 当相对株距为0.4时,流速最小值为无植物情况的44%;当相对株距为0.1时,流速最小值为无植物情况的4.8%. 当η = 0~0.55时,流速呈波动减小;当η > 0.55时,流速逐渐增大.
混合植物区在矮株和高株植物冠顶附近流速存在转折点,将流速分布分为3段. 当η = 0~0.3时,流速分布主要受矮株植物的影响,流速分布类似于式(1)的情形;当η > 0.3时,流速先增后减;当 η = 0.60~0.70时出现一个转折点,此后流速向上迅速增大. 当相对株距为0.4时,流速最小值为无植物情况的54%;当相对株距为0.1时,流速最小值为无植物情况的5.2%. 说明在高矮植物共存的水深范围内,矮株植物的作用更大.
3. 植物区紊动强度
3.1. 矮株植物区紊动强度垂线分布
矮株植物区3个方向的紊动强度均存在先增大后减小的分布规律. 对泥沙输移和沉积而言, x和z向紊动起重要作用,x方向紊动影响泥沙输移,z方向紊动对泥沙淤积起控制作用. x和z方向的水流紊动强度作详细分析, y方向可以类似分析,此处不作赘述.
矮株植物区紊动强度有明显的垂线分布规律,即以植物冠顶附近的紊动强度最大,向上或向下紊动强度均逐渐减小,如图8所示. x方向的紊动强度分布遵循下式:
图 8
图 8 矮株植物区x向紊动强度沿垂线分布

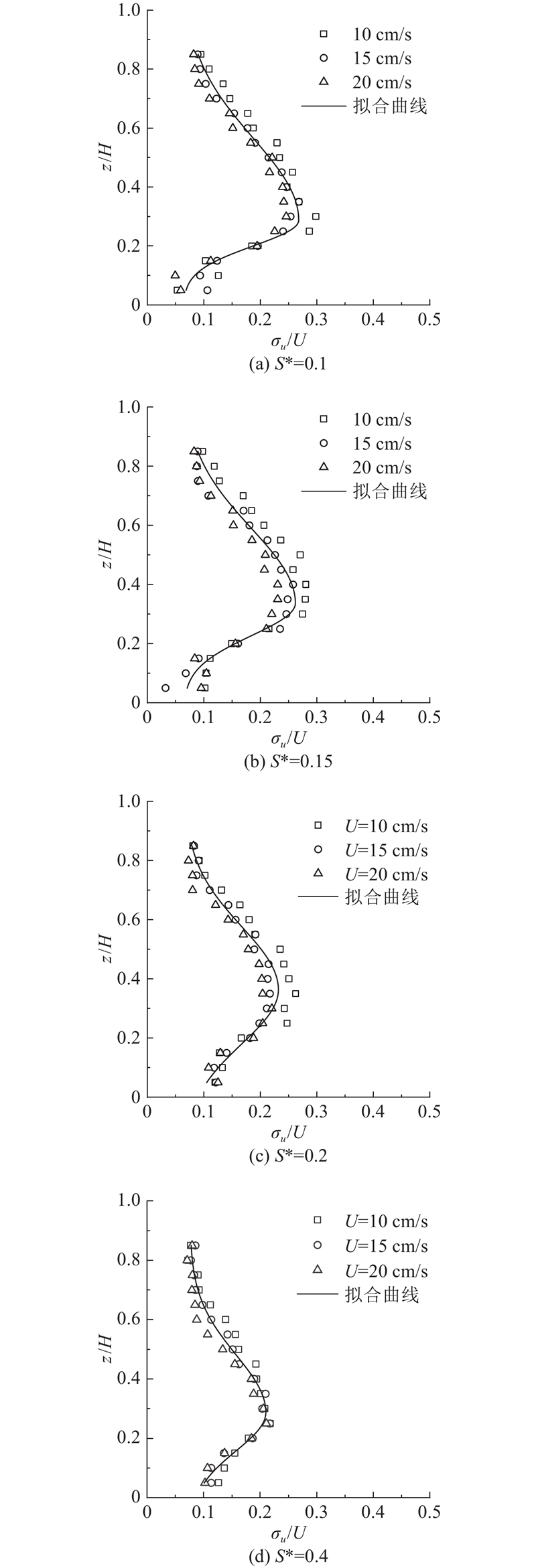

Fig.8 Vertical distribution of x-direction turbulence intensity in short vegetation zone
式中:ηv = 0.3;Cx、Lx和λx 3个参数均为
图 9
图 9 式(3)待定系数与相对株距的关系

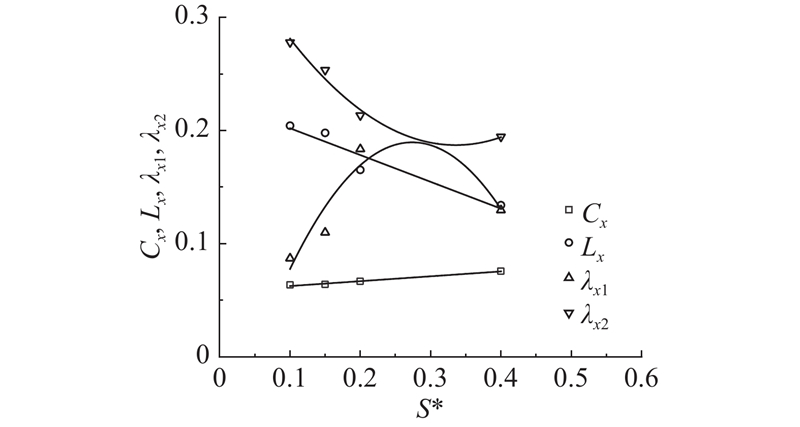

Fig.9 Relation between undetermined coefficients in Eq.(3)and relative plant spacing
图 10
图 10 矮株植物区x向紊动强度计算值与实测值的比较

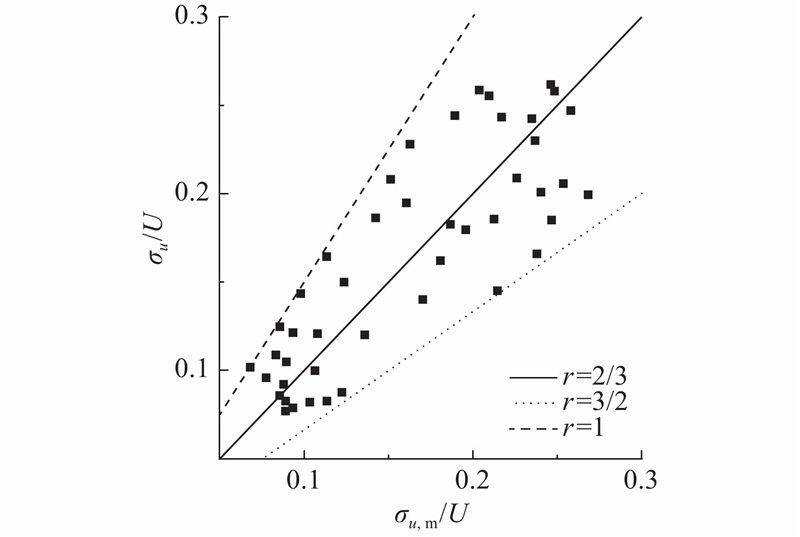

Fig.10 Comparison of turbulence intensity predicted in x direction and measured for short vegetation zone
与x向类似,z向紊动强度从床面向上先增大后减小,最大值大致位于η = 0.3处,如图11所示. z向紊动强度沿水深分布,可以用双高斯分布定量描述:
图 11
图 11 矮株植物区z向紊动强度沿垂线分布

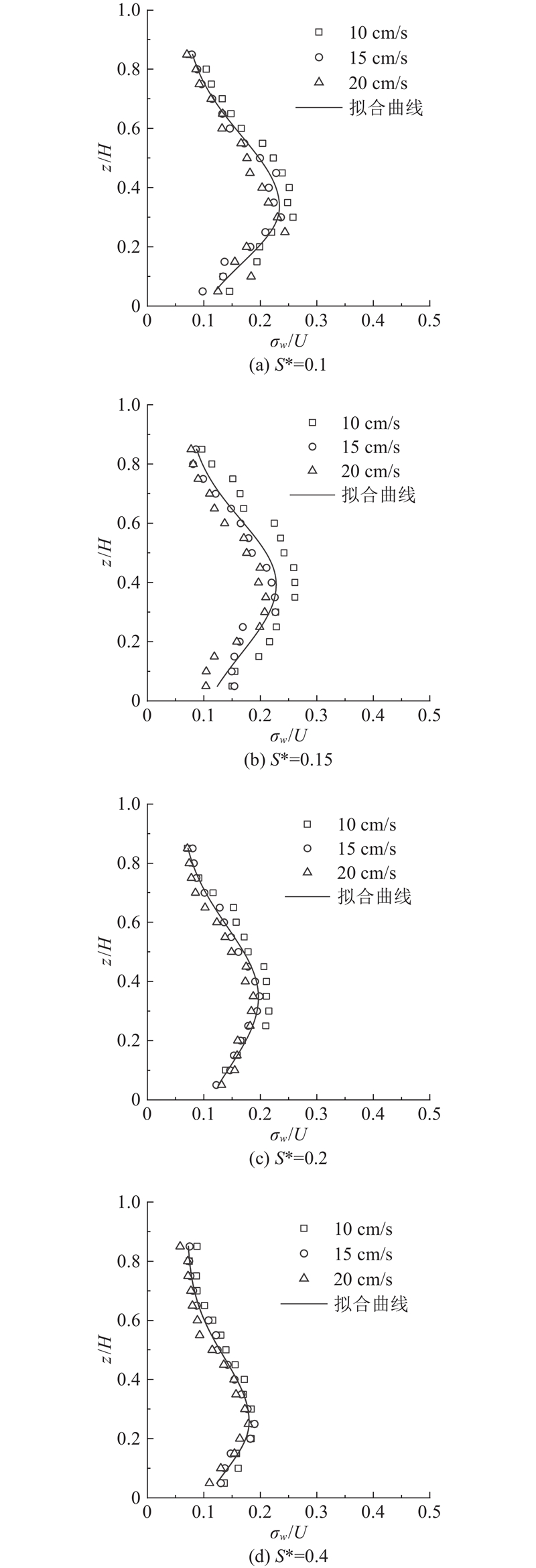

Fig.11 Vertical distribution of z-direction turbulence intensity in short vegetation zone
式中:ηv = 0.3;Cz、Lz和λz 3个参数为

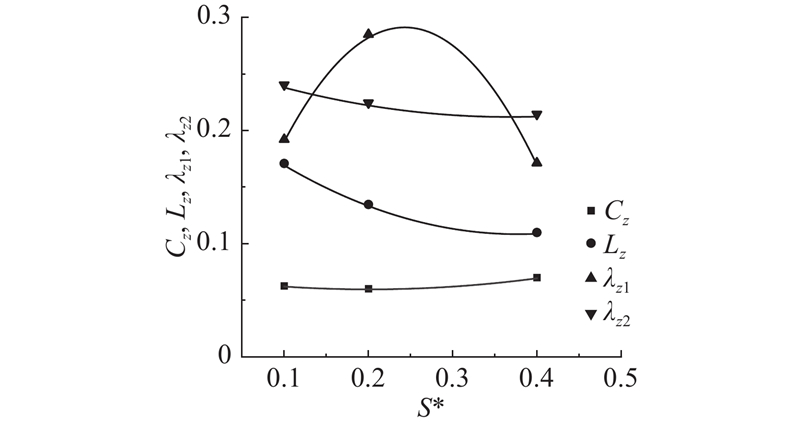

图 12
图 12 式(5)待定系数与相对株距的关系
Fig.12 Relation between undetermined coefficients in Eq(5)and relative plant spacing
图 13

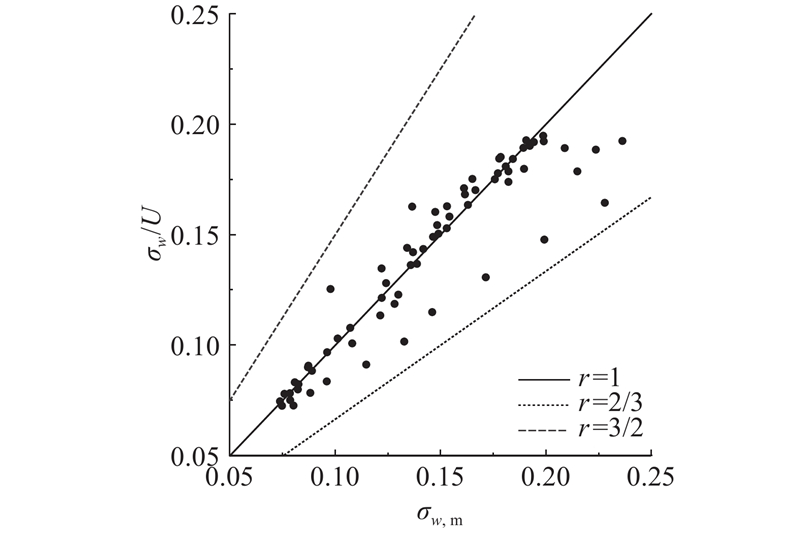

图 13 矮株植物区z向紊动强度计算值与实测值的比较
Fig.13 Comparison of turbulence intensity predicted in z direction and measured for short vegetation zone
x和z方向的紊动强度自床面向上先增大后减小,植物冠顶附近出现最大值,这与Nepf[9]的试验现象吻合. 产生这种现象的原因在于植物改变了水流的紊动混掺作用. 虽然床面阻力自床面向上逐渐减小,但植物引起的紊动阻力不同. 一方面在植物冠顶附近,阻力发生突变,在冠顶与上覆水体之间产生水平剪切层,诱发了附加紊动,加强了冠顶附近的紊动强度。另一方面,冠层以下水流受植物摇摆产生紊动涡体,越靠近冠顶,植物摇摆越强烈,紊动涡体越强,从而紊动强度越大. 上述两方面因素导致植物冠顶附近的紊动强度最大.
随着植物间距的减小,密度增大,紊动强度最大值逐渐增大. 这是由于植物密度越大,冠层与上部自由水体的剪切越大,同时植物摇摆对水流扰动越大,因而紊动强度的最大值越大.
3.2. 高株和混合植物区紊动强度
在高株植物区,3个方向紊动强度存在明显的各向异性,整体自床面向上减小、增大再减小,如图14所示. 在植物冠顶z=0.7H附近出现最大值,达到无植物情况的3.0~5.0倍. 冠顶以上紊动强度均大于无植物情况;当植物密度较大时,0.5H以下紊动强度小于无植物情况,说明下部紊动强度受到植物的抑制.
图 14
图 14 不同密度下的高株植物区紊动强度
Fig.14 Vertical distribution of turbulence intensity in tall vegetation zone with different densities
对于矮株与高株混合分布的植物带,ρv3 = 590株/m2的高密度条件下,紊动强度自床面向上逐渐减小后增大再减小;如图15所示为混合植物区紊动强度的分布.
图 15

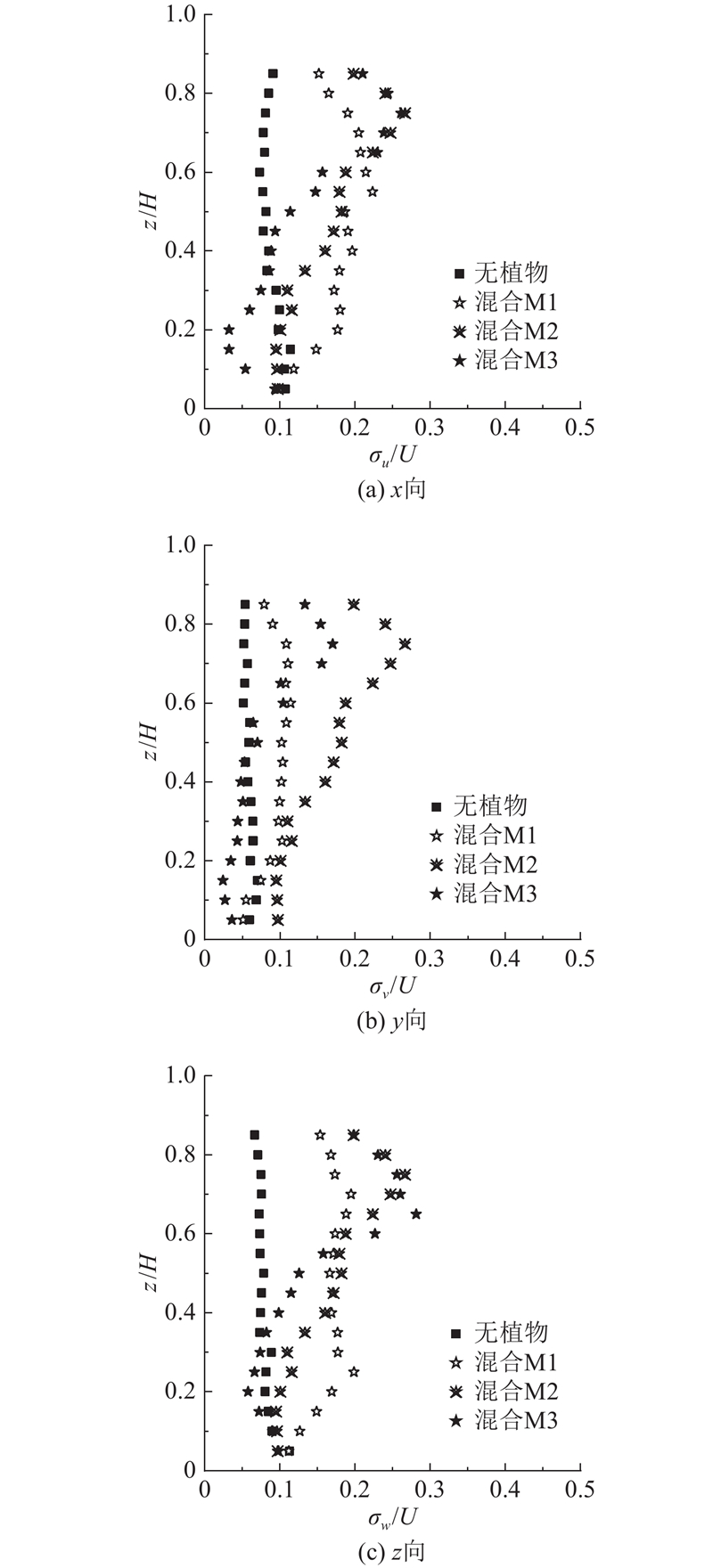

图 15 不同密度下的混合植物区紊动强度
Fig.15 Vertical distribution of turbulence intensity in mixed vegetation zone with different densities
总体而言,不同植物对水流紊动强度的影响存在差异. 当高矮植物单独存在时,紊动强度的最大值发生在冠顶及以下附近;混合植物带内紊动强度在低密度下受高矮植物的共同影响,在高密度下植物矮株的影响可以忽略,紊动强度的最大值发生在高株植物冠顶以下附近.
4. 植物对泥沙淤积的影响
沉水植物改变流速分布和紊动强度,增大水流阻力对悬移质淤积有重要影响. 落淤悬移质所含的营养物质为水生动植物提供食物来源,对改善河流生境具有重要意义.
泥沙淤积量

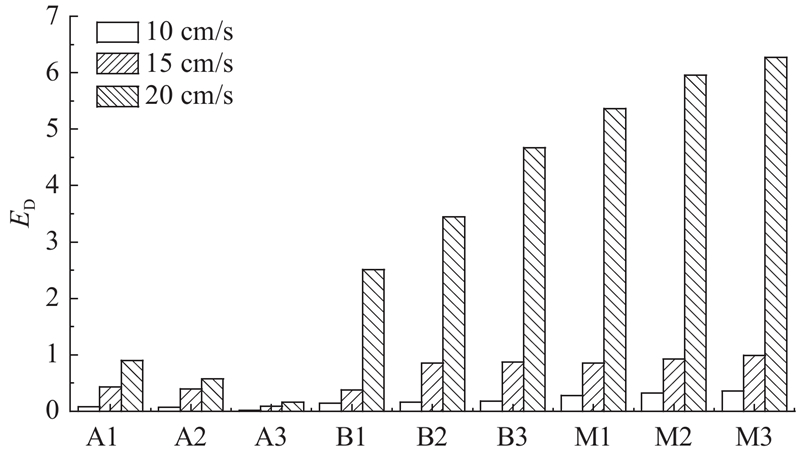

图 16
高株植物或混合植物条件下的相对淤积增量随着水流强度的增加而增加,随着植物株距的减小而增大. 在相同的植物株距和水流强度条件下,混合植物淤积增量高达无植物的6倍,高株植物淤积增量高达无植物的4倍,矮株植物最弱. 当Fr=0.18时,混合植物的相对淤积增量可达矮株的40倍,高株植物区的相对淤积增量是矮株的近20倍. 这是由于混合植物区近底紊流不足以使泥沙悬浮,水流由高株植物流向矮株植物时,高株冠顶附近的垂向交换可以吸附更多的泥沙;当水流由矮株向高株流动时,挟带泥沙的水流与高株植物的枝叶碰撞,加剧了泥沙淤积.
在弗汝德数较小的条件下,矮株植物区内的相对淤积增量与弗汝德数呈线性关系(见图17),即

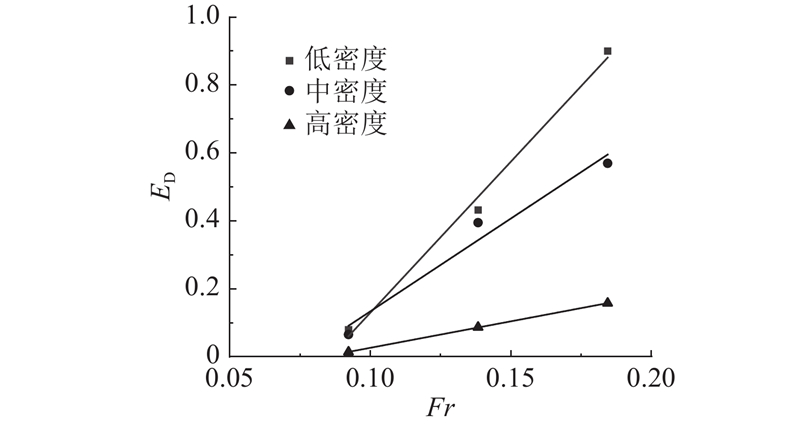

图 17
图 17 矮株植物相对淤积增量与Fr的关系
Fig.17 Relation between relative deposition increment and Fr for short vegetation
式中:参数
式(7)说明,在弗汝德数较小(
将式(8)代入式(7),可得
根据式(9)计算得到的相对淤积增量与实测值ED,m对比见图18,78%的点据位于2/3≤r≤3/2,说明式(9)能够较好地反映矮株植物的淤积情况.
图 18
图 18 矮株植物区相对淤积增量计算值与实测值的比较

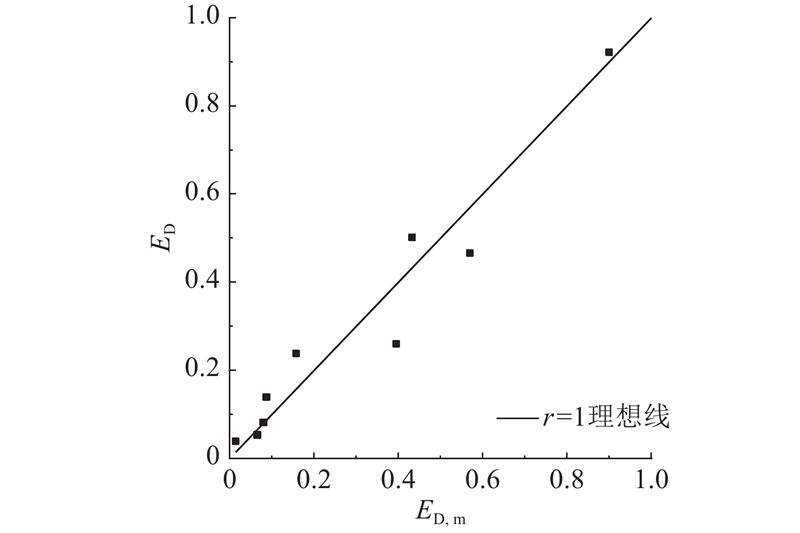

Fig.18 Comparison of relative deposition increment predicted and measured for short vegetation zone
5. 结 论
(1)建立矮株植物区的流速垂向分布公式. 冠顶以下为二次多项式,且公式系数与株距有关;冠顶以上符合对数分布. 高株植物区流速呈“C”型分布,当相对株距为0.1时,植物高度以下的平均流速仅为无植物情况的19%;混合植物区流速分布存在2个转折点,分别位于矮株和高株植物的冠顶以下,混合区植物高度以下平均流速仅为无植物情况的32.5%.
(2)根据试验数据,获得矮株植物区x和z方向紊动强度垂线分布的双高斯公式(3)和(5). 考虑系数与相对株距的关系,刻画了紊动强度的分布规律. 高株植物区的最大紊动强度位于植物冠顶附近,达到无植物情况的3.0~5.0倍. 混合植物区垂线上紊动强度呈波动变化.
(3)在弗汝德数较小(Fr≤0.18)的条件下,建立相对淤积增量与弗汝德数和S*的非线性关系式(9),计算值和试验值符合良好. 高株和混合植物区的促淤效果随着相对株距的减小而增大. 在水流强度、植物间距的相同条件下,混合植物促淤效果最显著,在试验条件下淤积量高达无植物情况的7倍.
上述认识对改善河流生境具有一定的参考价值,但试验水流强度范围较窄,未考虑泥沙级配和沙质量浓度对植物促淤的影响,须进一步开展试验研究.
