浙江大学学报(工学版), 2020, 54(8): 1505-1515 doi: 10.3785/j.issn.1008-973X.2020.08.008

机械工程

七自由度冗余混联机械臂的动力学分析

王泽胜,, 李研彪,, 罗怡沁, 孙鹏, 陈波, 郑航

Dynamic analysis of a 7-DOF redundant and hybrid mechanical arm

WANG Ze-sheng,, LI Yan-biao,, LUO Yi-qin, SUN Peng, CHEN Bo, ZHENG Hang

通讯作者: 李研彪,男,教授,博导. orcid.org/0000-0001-9768-0687. E-mail: lybrory@zjut.edu.cn

收稿日期: 2019-07-15

Received: 2019-07-15

作者简介 About authors

王泽胜(1994—),男,硕士生,从事机器人技术研究.orcid.org/0000-0002-2144-5207.E-mail:wzs163yx@163.com , E-mail:wzs163yx@163.com

摘要

结合人体手臂关节的运动特点,提出新型七自由度冗余串并混联拟人机械臂机构,并以该机构为例提出混联机构动力学建模方法. 根据运动的传递特性,采用矢量法推导出各个构件在各关节坐标系中的速度和加速度. 基于牛顿-欧拉法在各关节坐标系建立冗余混联机械臂机构的力平衡方程,由于肩关节为过约束机构,所要求解的未知量为27个,基于牛顿欧拉法所建动力学方程为24个. 引入冗余约束力(力矩)引起的杆件变形与动平台位置误差的关系作为补充条件,利用小变形叠加原理补充3个肩关节机构的变形协调方程,联立方程组得到机械臂动力学全解模型. 通过直线、抛物线和圆形轨迹的算例仿真结果验证动力学模型的正确性,为该机构的进一步研究及应用奠定理论基础.

关键词: 拟人机械臂 ; 冗余自由度 ; 混联 ; 动力学建模 ; 变形协调方程

Abstract

A novel 7-DOF redundant and serial-parallel hybrid humanoid arm mechanism was proposed, inspired by the motion characteristics of human arm joints, and the dynamic modeling method of the hybrid mechanism was proposed taking the mechanism as an example. The velocity and acceleration of each component are derived by the vector method in respective joint coordinate system, according to the motion transmissibility characteristics. The equilibrium equations of the redundant hybrid mechanical arm are established by the Newton-Euler method in respective joint coordinate system. The number of the unknown variables of the required solutions are 27, since the shoulder joint is an over-constrain mechanism. The number of dynamic equations based on Newton's Euler method is 24. Three deformation coordination equations are derived by utilizing the micro-deformation and superposition principle, by adding the relation between the deformation of the member caused by the redundant constrained force (torque) and the position error of the moving platform as a complementary condition. The complete dynamics model of the manipulator is obtained by simultaneous equations. The correctness of dynamics model is verified by simulation results of the linear, parabolic and circular trajectories. The correctness of the modeling lays the foundation for further research and application of the mechanism.

Keywords: humanoid robotic arm ; redundant DOFs ; hybrid ; dynamic model ; deformation coordination equation

PDF (1347KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

王泽胜, 李研彪, 罗怡沁, 孙鹏, 陈波, 郑航. 七自由度冗余混联机械臂的动力学分析. 浙江大学学报(工学版)[J], 2020, 54(8): 1505-1515 doi:10.3785/j.issn.1008-973X.2020.08.008

WANG Ze-sheng, LI Yan-biao, LUO Yi-qin, SUN Peng, CHEN Bo, ZHENG Hang. Dynamic analysis of a 7-DOF redundant and hybrid mechanical arm. Journal of Zhejiang University(Engineering Science)[J], 2020, 54(8): 1505-1515 doi:10.3785/j.issn.1008-973X.2020.08.008

拟人机器人一直是仿生机器人领域的研究热点,受到了众多学者的重视[1-2]. 目前,美国处于领先水平,如美国波士顿公司研制的PETMAN机器人已经应用在防化服的测试领域,其机械臂机构主要采用串并混联机构,承载能力较强,在工程方面取得了较好的效果. 我国研制的拟人机器人仅能演示一些基本的类人动作,且负载较小、控制实时性较差,究其原因主要是在结构方面采用串联机构,导致运动惯性较大、累积误差及承载能力较小等问题.

相对于串联机构,并联机构具有承载能力强、运动惯性小、动态特性好等优点[3],有效地弥补了串联机构的不足之处,但并联机构存在工作空间较小的缺点,而混联机构兼备上述2种机构的优点[4-5]. 非冗余自由度机构往往存在奇异位形,对机构及驱动器有较大的冲击,冗余自由度机构可以避开奇异位形、有较好的刚度特性和动态性能[6-8]. 因此,冗余混联机构受到许多学者的广泛关注[9-10]. 目前,常见的混联机构动力学建模方法有拉格朗日法[11]、牛顿-欧拉法[12]、凯恩法[13]、虚功原理法[14]等,Moosavian等[15]针对由平面并联机构与Puma型机构串联组成的混联轮式移动机器人,结合牛顿-欧拉和拉格朗日法建立其动力学模型;Wang等[16]采用虚功原理法建立(2-UPS+U)R混联轮式机械腿的动力学模型,利用拉格朗日方程求解驱动力矩并对其进行数值仿真分析,该结果可以用于机械臂的控制分析和机构的设计开发;Sangveraphunsiri等[17]采用拉格朗日法建立基于H-4并联机构的五自由度混联机械臂的动力学模型,通过ADAMS仿真验证动力学模型的正确性,并将动力学模型用于实时反馈控制. 上述工作均以运动构件较少的混联机构为研究目标,采用虚功原理和拉格朗日法推导出形式简洁的动力学模型;在系统运动构件较多的情况下,其求解过程较复杂.

本研究提出七自由度冗余串并混联拟人机械臂机构,在各关节坐标系下采用矢量法分析各关节构件的速度和加速度,建立机械臂机构的雅克比矩阵;在各关节坐标系下利用牛顿-欧拉法建立力平衡方程,利用小变形原理建立肩关节协调补充方程,联立方程组求解出机械臂机构动力学全解,基于动力学模型,计算末端轨迹为直线、抛物线和圆形时各关节的驱动力矩/力,并通过仿真验证机械臂动力学模型的正确性,为该机构的控制策略提供重要依据.

1. 机械臂构型分析

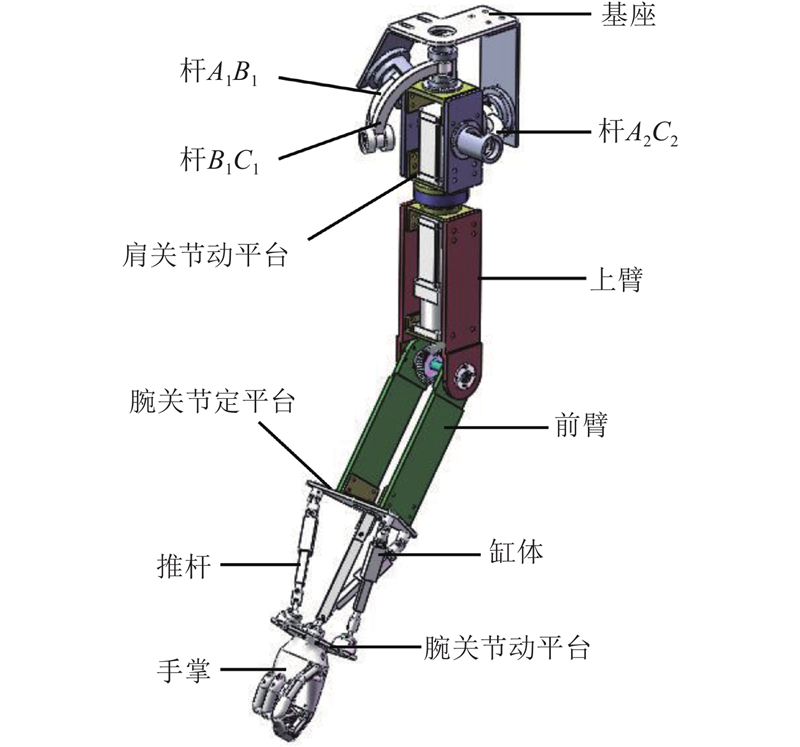

混联拟人机械臂三维模型如图1所示. 肩关节由5R二自由度并联机构组成,可以实现人体肩关节的前屈和后伸、外展和内敛运动;上臂处转动副由谐波减速器构成,可以实现人体肩关节的内旋和外旋运动;前臂处由一对锥齿轮组成,可以完成人体肘关节的上屈和下伸运动;腕关节由3 UPS/S三自由度并联机构组成,可以实现人体腕关节的桡屈和尺屈、背伸和屈曲、外旋和内旋运动. 将上述结构通过并-串-串-并形式组成七自由度冗余混联拟人机械臂.

图 1

图 1   拟人机械臂机构模型图

Fig.1   Model of humanoid arm mechanism

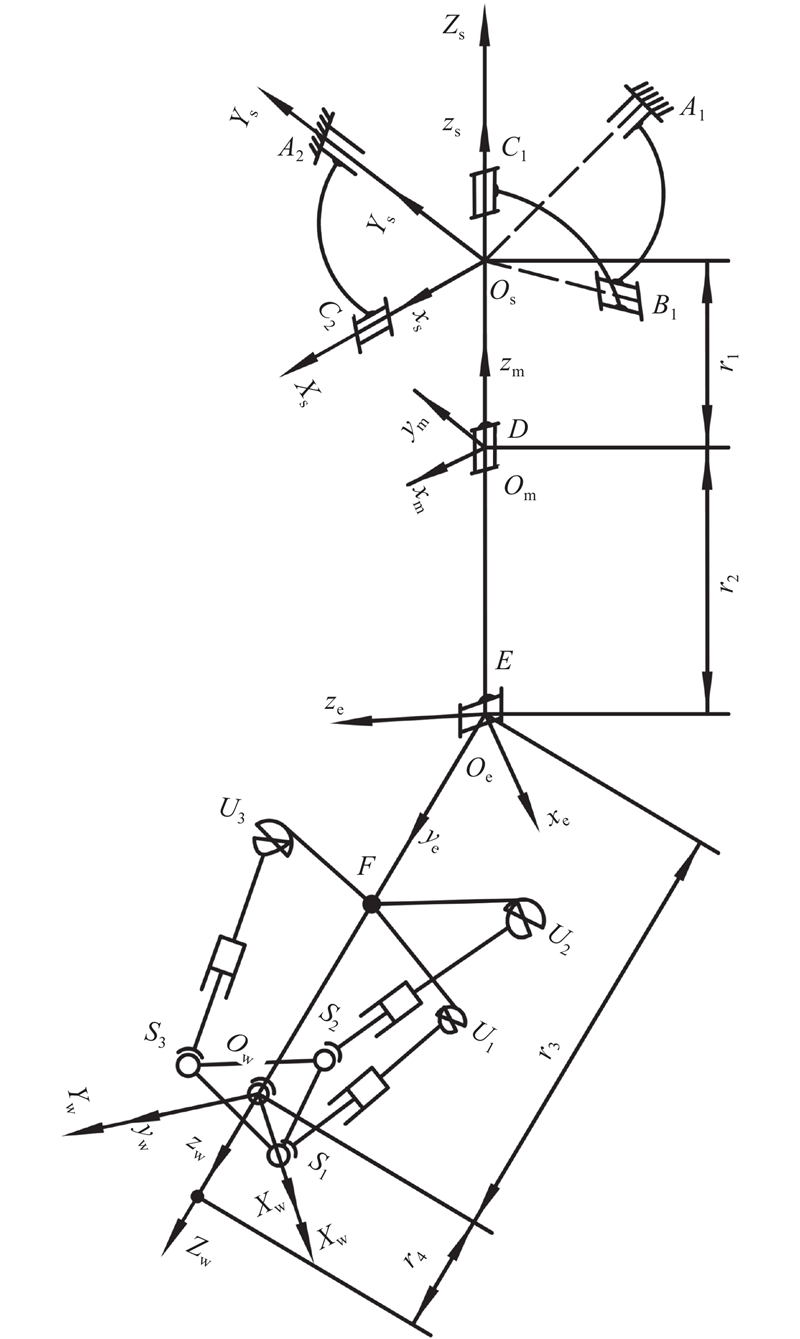

拟人机械臂机构简图如图2所示,分别构建各关节坐标系. 肩关节静坐标系Os-XsYsZs,动坐标系Os-xsysss,肩关节静坐标系和动坐标系的坐标原点均与肩关节动平台转动中心Os重合,Zs轴垂直于基座,方向向上,Ys轴平行于向量 $\overrightarrow{O_{\rm s}A_2} $Xs轴符合右手螺旋定则;zs轴平行于向量 $\overrightarrow {O_{\rm s}C_1} $xs轴平行于向量 $\overrightarrow {O_{\rm s}C_2 }$ys轴符合右手螺旋定则;在初始状态,肩关节动坐标系与静坐标系重合. 上臂动坐标系Om-xmymzmzm轴平行于上臂旋转轴,方向向上,xm轴平行于向量 $\overrightarrow {O_{\rm s}C_2} $ym轴符合右手螺旋定则. 前臂动坐标系Oe-xeyezeze轴平行于前臂旋转轴,ye轴平行于向量 $\overrightarrow {EF} $xe轴符合右手螺旋定则. 腕关节静坐标系Ow-XwYwZw,动坐标系Ow-xwywzw,腕关节静坐标系和动坐标系的坐标原点均与中央球铰的旋转中心点Ow重合,Zw轴垂直于U1U2U3平面,方向向下,Xw轴平行于向量 $\overrightarrow{{{O}}_{\rm{w}}^{'}{{{U}}_1}}$Yw轴符合右手螺旋定则, ${O_{\rm{w}}^{'}}$为点OwU1U2U3平面的投影点;zw轴垂直于S1S2S3平面,方向向下,xw轴平行于向量 $\overrightarrow {O_{\rm w}S_1} $yw轴符合右手螺旋定则;在初始状态,腕关节动坐标系与静坐标系重合. 肩关节静坐标系为机械臂的基坐标系.

图 2

图 2   拟人机械臂机构简图

Fig.2   Structure of humanoid arm mechanism


2. 机械臂位置反解

上臂坐标系原点Om在肩关节动坐标系的位置坐标 ${{{p}}_{\rm{m}}} = {{{[}}{\rm{0,0,- }}{r_{\rm{1}}}{{]}}^{\rm{T}}}$,前臂坐标系原点Oe在上臂动坐标系的位置坐标 ${{{p}}_{\rm{e}}} = {{{[}}{\rm{0,0, - }}{r_{\rm{2}}}{{]}}^{\rm{T}}}$,腕关节坐标系原点Ow在前臂动坐标系的位置坐标 ${{{p}}_{\rm{w}}} = {{{[}}{\rm{0,}}{r_{\rm{3}}}{\rm{,0}}{{]}}^{\rm{T}}}$,机械臂末端手掌中心点H在腕关节动坐标系的位置坐标 ${{{p}}_{\rm{h}}} = {{{[}}{\rm{0,0,}}{r_{\rm{4}}}{{]}}^{\rm{T}}}$. 采用Denavit-Hartenberg(D-H)法构建相邻关节之间的位姿转换矩阵:

$\left. \begin{array}{l} {{{A}}_{\rm{1}}}\! =\! \left[ {\begin{array}{*{20}{c}} {{{{R}}_{\rm{s}}}}&\!{\bf{0}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right],{{{A}}_{\rm{2}}} \!=\! \left[ {\begin{array}{*{20}{c}} {{{{R}}_{\rm{m}}}}&{{{{p}}_{\rm{m}}}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right],{{{A}}_{\rm{3}}} \!=\! \left[ {\begin{array}{*{20}{c}} {{{{R}}_{\rm{e}}}}&{{{{p}}_{\rm{e}}}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right], \\ {{{A}}_{\rm{4}}} \!=\! \left[ {\begin{array}{*{20}{c}} {{{{I}}_{\rm{1}}}}&\!{{{{p}}_{\rm{w}}}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right],{{{A}}_{\rm{5}}}\! =\! \left[ {\begin{array}{*{20}{c}} {{{{R}}_{\rm{w}}}}&{\bf{0}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right],{{{A}}_{\rm{6}}} \!=\! \left[ {\begin{array}{*{20}{c}} {{{{I}}_{\rm{2}}}}&{{{{p}}_{\rm{h}}}} \\ {\bf{0}}\!&\!\!{\rm{1}} \end{array}} \right], \\ \end{array} \right\}$

$\left. \begin{array}{l} {{{R}}_{\rm{s}}} = {{R}}(y,{\beta _{\rm{s}}}){{R}}(x,{\gamma _{\rm{s}}}) ,\\ {{{R}}_{\rm{m}}} = {{R}}(z,{\theta _{\rm{3}}}) ,\\ {{{R}}_{\rm{e}}} = {{R}}(y,{\rm{9}}{{\rm{0}}^{\rm{o}}}){{R}}(z,{\rm{ - 9}}{{\rm{0}}^{\rm{o}}}){{R}}(z,{\theta _{\rm{4}}}) ,\\ {{{I}}_{\rm{1}}} = {{R}}(z,{\rm{18}}{{\rm{0}}^{\rm{o}}}){{R}}(x,{\rm{9}}{{\rm{0}}^{\rm{o}}}) ,\\ {{{R}}_{\rm{w}}} = {{R}}(z,{\alpha _{\rm{w}}}){{R}}(y,{\beta _{\rm{w}}}){{R}}(x,{\gamma _{\rm{w}}}), \\ {{{I}}_{\rm{2}}} = {{I}}. \\ \end{array} \right\}$

式中: ${\beta _{\rm{s}}}$${\gamma _{\rm{s}}}$为肩关节动平台绕 ${y_{\rm{s}}}$${x_{\rm{s}}}$轴的旋转角度,θ3为上臂处驱动器的旋转角度,θ4为前臂驱动器的旋转角度, ${\alpha _{\rm{w}}}$${\beta _{\rm{w}}}$${\gamma _{\rm{w}}}$为腕关节动平台绕 ${z_{\rm{w}}}$${y_{\rm{w}}}$${x_{\rm{w}}}$轴的旋转角度,I为单位矩阵.

手掌坐标系原点与点H重合,坐标轴与腕关节动坐标轴平行,将上述位姿变换矩阵依次相乘,可以得到机械臂手掌相对于基坐标系的位姿变换矩阵:

${}^{\rm{0}}{{{T}}_{\rm{h}}} = {{{A}}_{\rm{1}}}{{{A}}_{\rm{2}}}{{{A}}_{\rm{3}}}{{{A}}_{\rm{4}}}{{{A}}_{\rm{5}}}{{{A}}_{\rm{6}}} = \left[ {\begin{array}{*{20}{c}} ^0{{{{R}}_{\rm{h}}}}&^0{{{{P}}_{\rm{h}}}} \\ {\bf{0}}&{\rm{1}} \end{array}} \right].$

式中: $^0{{{R}}_{\rm{h}}}$$^0{{{P}}_{\rm{h}}}$为末端手掌相对于基坐标系的姿态矩阵和位置向量.

腕关节动坐标系相对于机械臂基坐标系的位姿变换矩阵为

${}^{\rm{0}}{{{T}}_{\rm{w}}} = {{{A}}_{\rm{1}}}{{{A}}_{\rm{2}}}{{{A}}_{\rm{3}}}{{{A}}_{\rm{4}}}{{{A}}_{\rm{5}}} = \left[ {\begin{array}{*{20}{c}} {{}^{\rm{0}}{{{R}}_{\rm{w}}}}&{{}^{\rm{0}}{{{P}}_{\rm{w}}}} \\ {\bf{0}}&{\rm{1}} \end{array}} \right].$

式中: ${}^{\rm{0}}{{{R}}_{\rm{w}}}$${}^{\rm{0}}{{{P}}_{\rm{w}}}$为腕关节相对于基坐标系的姿态矩阵和位置向量.

${}^{\rm{0}} {{{T}}_{\rm{w}}} = {}^{\rm{0}}{{{T}}_{\rm{h}}}{{A}}_{\rm{6}}^ {{\rm{ - 1}}}.$

由式(5)可以求出腕关节坐标系原点在基坐标下的位置矢量 ${}^{\rm{0}}{{{P}}_{\rm{w}}}$,根据余弦定理可以求解前臂驱动器的旋转角度θ4

${\theta _{\rm{4}}} = {\text{π}} - {\rm{arc}}\cos \;\Bigg(\frac{{{{({{{r}}_{\rm{1}}} + {{{r}}_{\rm{2}}})}^{\rm{2}}}{\rm{ +}} r_{\rm{3}}^{\rm{2}}{\rm{ - }}p_{\rm{w}}^{\rm{2}}}}{{{\rm{2}}({{{r}}_{\rm{1}}}{\rm{ + }}{{{r}}_{\rm{2}}}){{{r}}_{\rm{3}}}}}\Bigg).$

式中: ${p_{\rm{w}}} = \sqrt {p_{{\rm{w\_}}x}^{\rm{2}} + p_{{\rm{w\_}}y}^{\rm{2}} + p_{{\rm{w\_}}z}^{\rm{2}}}$.

腕关节坐标系原点相对于基坐标系的位置向量可以表示为

${}^{\rm{0}}{{{P}}_{\rm{w}}}{\rm{ = }}\left[ {\begin{array}{*{20}{c}} {{p_{{\rm{w\_}}x}}} \\ {{p_{{\rm{w\_}}y}}} \\ {{p_{{\rm{w\_}}z}}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{\rm{ - }}{r_{\rm{3}}}({s_{{\theta _{\rm{4}}}}}({c_{\beta _{\rm{s}}}}{s_{{\theta _{\rm{3}}}}}{\rm{ - }}{s_{\beta _{\rm{s}}}}{c_{{\theta _{\rm{3}}}}}{s_{\gamma _{\rm{s}}}}){\rm{ + }}{c_{\gamma _{\rm{s}}}}{s_{\beta _{\rm{s}}}}{c_{{\theta _{\rm{4}}}}}){\rm{ - }}{r_{\rm{1}}}{c_{\gamma _{\rm{s}}}}{s_{\beta _{\rm{s}}}}{\rm{ - }}{r_{\rm{2}}}{c_{\gamma _{\rm{s}}}}{s_{\beta _{\rm{s}}}}} \\ {{r_{\rm{3}}}({c_{{\theta _{\rm{4}}}}}{s_{\gamma _{\rm{s}}}}{\rm{ + }}{c_{\gamma _{\rm{s}}}}{c_{{\theta _{\rm{3}}}}}{s_{{\theta _{\rm{4}}}}}){\rm{ + }}{r_{\rm{1}}}{s_{\gamma _{\rm{s}}}}{\rm{ + }}{r_{\rm{2}}}{s_{\gamma _{\rm{s}}}}} \\ {{r_{\rm{3}}}({s_{{\theta _{\rm{4}}}}}({s_{\beta _{\rm{s}}}}{s_{{\theta _{\rm{3}}}}}{\rm{ + }}{c_{\beta _{\rm{s}}}}{c_{{\theta _{\rm{3}}}}}{s_{\gamma _{\rm{s}}}}){\rm{ - }}{c_{\gamma _{\rm{s}}}}{c_{\beta _{\rm{s}}}}{c_{{\theta _{\rm{4}}}}}){\rm{ - }}{r_{\rm{1}}}{c_{\gamma _{\rm{s}}}}{c_{\beta _{\rm{s}}}}{\rm{ - }}{r_{\rm{2}}}{c_{\gamma _{\rm{s}}}}{c_{\beta _{\rm{s}}}}} \end{array}} \right].$

式中:sj=sin jcj=cos j.

由于机构存在冗余自由度,末端手掌位置反解存在无数解,须给定一个输入参数值,才可以求出各个关节输入值的唯一解. 假设θ3为给定值,由式(7)可以得到

$\left. \begin{array}{l} {\beta _{\rm{s}}}{\rm{ = 2arctan}}\;\left( {\dfrac{{{\rm{ - }}{B_{\rm{2}}}{\rm{ - }}\sqrt {A_{\rm{2}}^{\rm{2}}{\rm{ + }}B_{\rm{2}}^{\rm{2}}{\rm{ - }}C_{\rm{2}}^{\rm{2}}} }}{{{A_{\rm{2}}}{\rm{ - }}{{\rm{C}}_2}}}} \right), \\ {\gamma _{\rm{s}}}{\rm{ = 2arctan}}\;\left( {\dfrac{{{B_{\rm{1}}}{\rm{ + }}\sqrt {B_{\rm{1}}^{\rm{2}}{\rm{ - 4}}{A_{\rm{1}}}{C_{\rm{1}}}} }}{{{\rm{2}}{A_{\rm{1}}}}}} \right). \\ \end{array} \right\}$

式中:

将肩关节动平台输出角度 ${\beta _{\rm{s}}}$${\gamma _{\rm{s}}}$代入肩关节位置反解[18],即可求出肩关节驱动器的输入角度.

腕关节静坐标系相对于基坐标系的姿态矩阵 ${}^{\rm{0}}{{R}}_{\rm{w}}^{'} = {{{R}}_{\rm{s}}}{{{R}}_{\rm{m}}}{{{R}}_{\rm{e}}}{{{I}}_{\rm{1}}}$,腕关节动坐标系相对于基坐标系的姿态矩阵 ${}^{\rm{0}}{{{R}}_{\rm{w}}} = {}^{\rm{0}}{{R}}_{\rm{w}}^{'} {{{R}}_{\rm{w}}}$. 则有

${{{R}}_{\rm{w}}} = {}^{\rm{0}}{{{R}}_{\rm{w}}}{}^{\rm{0}}{{R}}{_{\rm{w}}^{'{\rm{ - 1}}}} = {}^{\rm{0}}{{{R}}_{\rm{w}}}{}^{\rm{0}}{{R}}{_{\rm{w}}^{'{\rm{T}}}} = {{W}}.$

根据式(9)两边对应元素相等,可以求得腕关节动平台的输出角度 ${\alpha _{\rm{w}}}$${\beta _{\rm{w}}}$${\gamma _{\rm{w}}}$,将其代入腕关节位置反解[19],即可求得腕关节驱动器的输入位移.

3. 机械臂速度和加速度分析

3.1. 各杆件速度和加速度分析

欧拉角速度并非机构动平台相对于静坐标系的角速度,肩关节动平台的欧拉角速度转换成笛卡尔角速度矢量为

${{\bf{\omega }}_{\rm{s}}} = \left[ {\begin{array}{*{20}{c}} {{c_{\beta _{\rm{s}}}}}&{\rm{0}} \\ {\rm{0}}&{\rm{1}} \\ {{\rm{ - }}{s_{\beta _{\rm{s}}}}}&{\rm{0}} \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{{\dot \gamma }_{\rm{s}}}} \\ {{{\dot \beta }_{\rm{s}}}} \end{array}} \right] = {{{G}}_{\rm{s}}}\left[ {\begin{array}{*{20}{c}} {{{\dot \gamma }_{\rm{s}}}} \\ {{{\dot \beta }_{\rm{s}}}} \end{array}} \right].$

肩关节动平台质心的角速度 $^{\rm{s}}{{{\omega }}_{\rm{s}}} $、角加速度 ${\rm{ }}{}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} $和线加速度 $^{\rm{s}}{{{a}}_{{\rm{sc}}}} $在肩关节静坐标下分别为

$\left. \begin{array}{l} {}^{\rm{s}}{{{\omega }}_{\rm{s}}} = {{{\omega }}_{\rm{s}}},{\rm{ }}{}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} = {{\dot{ \omega }}_{\rm{s}}},{\rm{ }}{}^{\rm{s}}{{{a}}_{\rm{s}}} = {}^{\rm{0}}{{\dot{ v}}_{\rm{0}}} ,\\ {}^{\rm{s}}{{{a}}_{{\rm{sc}}}} = {}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} \times {{{C}}_{\rm{s}}} + {}^{\rm{s}}{{{\omega }}_{\rm{s}}} \times ({}^{\rm{s}}{{{\omega }}_{\rm{s}}} \times {{{C}}_{\rm{s}}}) + {}^{\rm{s}}{{{a}}_{\rm{s}}} .\\ \end{array} \right\}$

式中: ${}^{\rm{s}}{{{a}}_{\rm{s}}}$为基座的线加速度; ${{{C}}_{\rm{s}}}$为肩关节动平台质心的位置矢量; ${{{C}}_{\rm{s}}}={{R}}_{\rm s} \cdot [0,0,d_{\rm{s}}]^{\rm{T}}$,ds为动平台质心到坐标原点的距离; $ {^0{{v}}_{\rm{0}}}=[0,0,-g]^{\rm{T}}$$ ^0{\dot{ v}}_0$为考虑重力时基座的线加速度.

上臂杆质心的角速度 $^{\rm{m}}{{{\omega }}_{\rm{m}}} $、角加速度 $^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} $和线加速度 $^{\rm{m}}{{{a}}_{{\rm{mc}}}} $在上臂动坐标系下分别为

$\left. \begin{aligned} &{}^{\rm{m}}{{{\omega }}_{\rm{m}}} = {}_{\rm{s}}^{\rm{m}}{{R}}{}^{\rm{s}}{{{\omega }}_{\rm{s}}} + {{\dot \theta }_{\rm{3}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}}, \\ &{}^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} = {}_{\rm{s}}^{\rm{m}}{{R}}{}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} + {}_{\rm{s}}^{\rm{m}}{{R}}{}^{\rm{s}}{{{\omega }}_{\rm{s}}} \times {{\dot \theta }_{\rm{3}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}} + \\ &\quad{{\ddot \theta }_{\rm{3}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}} ,\\ &{}^{\rm{m}}{{{a}}_{\rm{m}}} = {}_{\rm{s}}^{\rm{m}}{{R}}[{}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} \times {}^{\rm{s}}{{{p}}_{\rm{m}}} + {}^{\rm{s}}{{{\omega }}_{\rm{s}}} \times ({}^{\rm{s}}{{{\omega }}_{\rm{s}}} \times {}^{\rm{s}}{{{p}}_{\rm{m}}}) + {}^{\rm{s}}{{{a}}_{\rm{s}}}] ,\\ &{}^{\rm{m}}{{{a}}_{{\rm{mc}}}} = {}^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} \times {{{p}}_{{\rm{mc}}}} + {}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times ({}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times {{{p}}_{{\rm{mc}}}}) + {}^{\rm{m}}{{{a}}_{\rm{m}}} .\\ \end{aligned} \right\}$

式中: ${}^{\rm{m}}{{{a}}_{\rm{m}}}$为上臂杆与肩关节连接处点D的线加速度; ${}_{\rm{s}}^{\rm{m}}{{R}} = {({{{R}}_{\rm{s}}}{{{R}}_{\rm{m}}})^{\rm{T}}}$${{{p}}_{{\rm{mc}}}} = {[{\rm{0}},\;{\rm{0}},\;{ - {d_{\rm{m}}}} ]^{\rm{T}}}$${d_{\rm{m}}}$为上臂质心到坐标原点的距离; ${}^{\rm{s}}{{{p}}_{\rm{m}}}$为上臂坐标原点在肩关节静坐标系下的位置矢量, ${}^{\rm{s}}{{{p}}_{\rm{m}}} = {{{R}}_{\rm{s}}}{{{p}}_{\rm{m}}}$.

前臂杆质心的角速度 $^{\rm{e}}{{{\omega }}_{\rm{e}}} $、角加速度 $^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} $和线加速度 $^{\rm{e}}{{{a}}_{{\rm{ec}}}} $在前臂动坐标系下分别为

$\left. \begin{array}{l} {}^{\rm{e}}{{{\omega }}_{\rm{e}}} = {}_{\rm{m}}^{\rm{e}}{{R}}{}^{\rm{m}}{{{\omega }}_{\rm{m}}} + {{\dot \theta }_{\rm{4}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}} ,\\ {}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} = {}_{\rm{m}}^{\rm{e}}{{R}}{}^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} + {}_{\rm{m}}^{\rm{e}}{{R}}{}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times {{\dot \theta }_{\rm{4}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}} + \\ \quad{{\ddot \theta }_{\rm{4}}}{[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}} ,\\ {}^{\rm{e}}{{{a}}_{\rm{e}}} = {}_{\rm{s}}^{\rm{m}}{{R}}[{}^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} \times {{{p}}_{\rm{e}}} + {}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times ({}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times {{{p}}_{\rm{e}}}) + {}^{\rm{m}}{{{a}}_{\rm{m}}}] ,\\ {}^{\rm{e}}{{{a}}_{{\rm{ec}}}} = {}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} \times {{{p}}_{{\rm{ec}}}} + {}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times ({}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times {{{p}}_{{\rm{ec}}}}) + {}^{\rm{e}}{{{a}}_{\rm{e}}} .\\ \end{array} \right\}$

式中: ${}^{\rm{e}}{{{a}}_{\rm{e}}}$为前臂杆与上臂杆连接处点E的线加速度; ${}_{\rm{m}}^{\rm{e}}{{R}} = {{R}}_{\rm{e}}^{\rm{T}}$${{{p}}_{{\rm{ec}}}} = {[ {\rm{0}},\;{{d_{\rm{e}}}},\;{\rm{0}} ]^{\rm{T}}}$de为前臂质心到坐标原点的距离.

腕关节动平台的欧拉角速度转换成笛卡尔角速度矢量为

${{\bf{\omega }}_{\rm{w}}} = \left[ {\begin{array}{*{20}{c}} {{c_{\alpha \_{\rm{w}}}}{c_{\beta \_{\rm{w}}}}}&{{\rm{ - }}{s_{\alpha \_{\rm{w}}}}}&{\rm{0}} \\ {{s_{\alpha \_{\rm{w}}}}{c_{\beta \_{\rm{w}}}}}&{{c_{\alpha \_{\rm{w}}}}}&{\rm{0}} \\ {{\rm{ - }}{s_{\beta \_{\rm{w}}}}}&{\rm{0}}&{\rm{1}} \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{{\dot \gamma }_{\rm{w}}}} \\ {{{\dot \beta }_{\rm{w}}}} \\ {{{\dot \alpha }_{\rm{w}}}} \end{array}} \right] = {{{G}}_{\rm{w}}}\left[ {\begin{array}{*{20}{c}} {{{\dot \gamma }_{\rm{w}}}} \\ {{{\dot \beta }_{\rm{w}}}} \\ {{{\dot \alpha }_{\rm{w}}}} \end{array}} \right].$

腕关节动平台的角速度 $^{\rm{w}}{{{\omega }}_{\rm{w}}} $、角加速度 $^{\rm{w}}{{{\varepsilon }}_{\rm{w}}} $和线加速度 $^{\rm{w}}{{{a}}_{{\rm{wc}}}} $在腕关节静坐标系下分别为

$\left. \begin{array}{l} {}^{\rm{w}}{{{\omega }}_{\rm{w}}} = {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\omega }}_{\rm{e}}} + {{{\omega }}_{\rm{w}}} ,\\ {}^{\rm{w}}{{{\varepsilon }}_{\rm{w}}} = {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} + {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times {{{\omega }}_{\rm{w}}} + {{\dot{ \omega }}_{\rm{w}}} ,\\ {}^{\rm{w}}{{{a}}_{\rm{w}}} = {}_{\rm{e}}^{\rm{w}}{{R}}[{}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} \times {{{p}}_{\rm{w}}} + {}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times ({}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times {{{p}}_{\rm{w}}}) + {}^{\rm{e}}{{{a}}_{\rm{e}}}] ,\\ {}^{\rm{w}}{{{a}}_{{\rm{wc}}}} = {}^{\rm{w}}{{{\varepsilon }}_{\rm{w}}} \times {{{p}}_{{\rm{wc}}}} + {}^{\rm{w}}{{{\omega }}_{\rm{w}}} \times ({}^{\rm{w}}{{{\omega }}_{\rm{w}}} \times {{{p}}_{{\rm{wc}}}}) + {}^{\rm{w}}{{{a}}_{\rm{w}}} .\\ \end{array} \right\}$

式中: ${}^{\rm{w}}{{{a}}_{\rm{w}}}$为腕关节定平台的线加速度; $_{\rm{e}}^{\rm{w}}{{R}}={{I}}_1^{\rm{T}}$${{{p}}_{{\rm{wc}}}}$为腕关节动平台质心在腕关节静坐标系下的位置矢量, ${{{p}}_{{\rm{wc}}}} = {[{\rm{0,\;0,\;0}}]^{\rm{T}}}$.

腕关节UPS支链由胡克铰、缸体、推杆和球铰构成,缸体质心在腕关节静坐标系下的位置矢量 $^{\rm{w}}{{{l}}_{{\rm{u}}i}} $、角速度 $^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} $、角加速度 $^{\rm{w}}{{{\varepsilon }}_{{\rm{u}}i}} $和线加速度 $^{\rm{w}}{{{a}}_{{\rm{u}}i}} $分别为

$\left. \begin{aligned} &{}^{\rm{w}}{{{l}}_{{\rm{u}}i}} = {l_{\rm a}}{{{n}}_i}{\rm{ }},{\rm{ }}{{{\omega }}_{{\rm{u}}i}} = {{{H}}_{{\rm{w}}i}}{{\omega} _{\rm{w}}}, \\ &{}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} = {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\omega }}_{\rm{e}}} + {{{\omega }}_{{\rm{u}}i}},{\rm{ }}{{\dot{ \omega }}_{{\rm{u}}i}} = ({{{n}}_i} \times {{{a}}_{{{S}}i}} - {\rm{2}}{{\dot l}_i}{{{\omega }}_{{\rm{u}}i}})/{l_i}, \\ &{}^{\rm{w}}{{{\varepsilon }}_{{\rm{u}}i}} = {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} + {}_{\rm{e}}^{\rm{w}}{{R}}{}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times {{{\omega }}_{{\rm{u}}i}} + {{\dot{ \omega }}_{{\rm{u}}i}} ,\\ &{{{a}}_{{\rm{u}}i}} = {}_{\rm{e}}^{\rm{w}}{{R}}[{}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} \times {}^{\rm{e}}{{{U}}_i} + {}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times ({}^{\rm{e}}{{{\omega }}_{\rm{e}}} \times {}^{\rm{e}}{{{U}}_i}) + {}^{\rm{e}}{{{a}}_{\rm{e}}}] ,\\ &{}^{\rm{w}}{{{a}}_{{\rm{u}}i}} = {}^{\rm{w}}{{{\varepsilon }}_{{\rm{u}}i}} \times {}^{\rm{w}}{{{l}}_{{\rm{u}}i}} + {}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times ({}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times {}^{\rm{w}}{{{l}}_{{\rm{u}}i}}) + {{{a}}_{{\rm{u}}i}} .\\ \end{aligned} \right\}$

式中:i表示腕关节各支链,i=1,2,3; ${{{\omega }}_{{\rm{u}}i}}$${{\dot{ \omega }}_{{\rm{u}}i}}$${{{a}}_{{\rm{u}}i}}$为腕关节动平台传递到缸体的角速度、角加速度和线加速度; ${{{H}}_{{\rm{w}}i}} = ({{n}}_i^{\rm{T}}{{{S}}_i}{{{E}}_{\rm{3}}} - {{{S}}_i}{{n}}_i^{\rm{T}})/{l_i},$ $ {{n}}_i$为支链UPS的单位方向矢量, $ {{S}}_i$为球铰中心点的位置坐标,E3为3阶单位矩阵,li为球铰和胡克铰中心的距离;la为缸体质心到胡克铰中心的距离; ${{{l}}_{{\rm{u}}i}}$为缸体质心的位置矢量; $^{\rm{e}}{{{U}}_{i}}$为胡克铰中心在前臂坐标系下的位置矢量.

推杆质心在基坐标系下的位置矢量和线加速度为

$\left. \begin{array}{l} {}^{\rm{w}}{{{l}}_{{\rm{l}}i}} = \left( {{l_{{i}}} - {l_{\rm{b}}}} \right){{{n}}_i} ,\\ {}^{\rm{w}}{{{a}}_{{\rm{l}}i}} = {}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times \left( {{}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times ({}^{\rm{w}}{{{l}}_{{\rm{l}}i}} - {}^{\rm{w}}{{{l}}_{{\rm{u}}i}})} \right) + {}^{\rm{w}}{{{a}}_{{\rm{u}}i}} + \\ \;\;\;\;\;\;\;\;\;\;{{\ddot l}_i}{{{n}}_i} + {}^{\rm{w}}{{{\varepsilon }}_{{\rm{u}}i}} \times ({}^{\rm{w}}{{{l}}_{{\rm{l}}i}} - {}^{\rm{w}}{{{l}}_{{\rm{u}}i}}) + {\rm{2}}{{\dot l}_i}{}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times {{{n}}_i} .\\ \end{array} \right\}$

式中:lb为推杆质心到球铰中心的距离, $ {\dot l_i}$为UPS支链的驱动线速度值, $ {\ddot l_i}$为支链的驱动线加速度值,lli为推杆质心的位置矢量.

另外,有

$\left. \begin{array}{l} [ {{{\dot l}_{\rm{1}}}},\;{{{\dot l}_{\rm{2}}}},\;{{{\dot l}_{\rm{3}}}} ] = {{J}}_{\rm w}^{{\rm{ - 1}}} {{{\omega }}_{\rm w}}, \\ {{\ddot l}_i} = {{{a}}_{Si}} {{{n}}_i} + l{}_i{{{\omega }}_{{\rm u}i}}{{{\omega }}_{{\rm u}i}}, \\ {{{a}}_{Si}} = {{\dot{ \omega }}_{\rm w}} \times {{{S}}_i} + {{{\omega }}_{\rm w}} \times ({{{\omega }}_{\rm w}} \times {{{S}}_i}). \\ \end{array} \right\}$

式中: ${{J}}_{\rm{w}}^{{\rm{ - 1}}} = {[\begin{array}{*{20}{c}} {{{{S}}_{\rm{1}}} \times {{{n}}_{\rm{1}}}},&{{{{S}}_{\rm{2}}} \times {{{n}}_{\rm{2}}}},&{{{{S}}_{\rm{3}}} \times {{{n}}_{\rm{3}}}} \end{array}]^{\rm{T}}}$为腕关节逆雅克比矩阵.

3.2. 机械臂速度分析

由式(3)可知机械臂手掌位置H与各驱动器输入的关系式 $ {{H}} = {{f}}\left( {{\theta }} \right)$,通过微分可以得到拟人机械臂手掌中心点速度与各关节驱动速度的关系表达式 $ {{V}} = {{J}}\left( {{\theta }} \right){\dot{ \theta }}$V为机械臂手掌中心点H的速度, ${{V}} = {\left[ {{{v}},{{\omega }}} \right]^{\rm{T}}}$.

由于拟人机械臂的每个关节都会对手掌点H的运动产生影响,则手掌速度等于每个关节传递到手掌速度的叠加:

$ {{V}} = {{{J}}_1}({{\theta }})\dot {\theta} + {{{J}}_2}({{\theta }})\dot {\theta} + {{{J}}_3}({{\theta }})\dot {\theta} + {{{J}}_4}({{\theta }})\dot {{\theta}} . $

拟人机械臂的雅克比矩阵可以表示为

$ {{J}}({{\theta }}) = \left[ {{{{J}}_1}({{\theta }}),{{{J}}_2}({{\theta }}),{{{J}}_3}({{\theta }}),{{{J}}_4}({{\theta }})} \right]. $

式中: ${{J}}_i({{\theta }})\;(i=1,2,3,4)$为关节速度传递到手掌速度的关系矩阵.

肩关节速度传递到末端手掌速度[20-21]表达式为

$\left. \begin{split}\left[ {\begin{array}{*{20}{l}} {{}^{\rm{h}}{{{v}}_{\rm{s}}}} \\ {}^{\rm{h}}{{\omega }}_{\rm{s}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{}_{\rm{h}}^{\rm{s}}{{{R}}^{\rm{T}}}}&{{\rm{ - }}{}_{\rm{h}}^{\rm{s}}{{{R}}^{\rm{T}}}{{{S}}_{\rm{s}}}(p)} \\ {\bf{0}}&{{}_{\rm{h}}^{\rm{s}}{{{R}}^{\rm{T}}}} \end{array}} \right], \\ \left[ {\begin{array}{*{20}{c}} {\bf{0}} \\ {{{R}}_{\rm{s}}^{\rm{T}}{{{G}}_{\rm{s}}}{{{J}}_{\rm{s}}}\left[ {\begin{array}{*{20}{c}} {{{\dot \theta }_{\rm{1}}}} \\ {{{\dot \theta }_{\rm{2}}}} \end{array}} \right]} \end{array}} \right] = {{{J}}_{\rm{1}}}\left[ {\begin{array}{*{20}{l}} {{{\dot \theta }_{\rm{1}}}} \\ {{{\dot \theta }_{\rm{2}}}} \end{array}} \right].\end{split}\right\}$

式中: ${}_{\rm{h}}^{\rm{s}}{{R}}$为肩关节静坐标系相对手掌坐标系的旋转矩阵, ${{{S}}_{\rm{s}}}(p)$${}^{\rm{s}}{{{P}}_{\rm{h}}}$的反对称矩阵, ${{{J}}_{\rm{s}}}$为肩关节的雅克比矩阵.

同样地,可以推导出上臂、前臂和腕关节的速度传递雅克比矩阵J2J3J4,故机械臂速度反解表达式为

$\left[ {\begin{array}{*{20}{c}} {{}^{\rm{h}}{{v}}} \\ {{}^{\rm{h}}{{\omega }}} \end{array}} \right] = \left[ { {{{{J}}_{\rm{1}}}},\;{{{{J}}_{\rm{2}}}},\;{{{{J}}_{\rm{3}}}} ,\;{{{{J}}_{\rm{4}}}} } \right]{{\theta }} = {{{J}}_{\rm{h}}}{{\theta }},$

$ {{J}} = \left[ {\begin{array}{*{20}{c}} {_{\rm{h}}^{\rm{s}}{{R}}}&{{0}}\\ {{0}}&{_{\rm{h}}^{\rm{s}}{{R}}} \end{array}} \right]{{{J}}_{\rm{h}}}. $

式中:J为基坐标下的拟人机械臂的雅克比矩阵, ${{{J}}_{\rm{h}}} $为手掌坐标系下的雅克比矩阵.

4. 机械臂动力学分析

4.1. 腕关节动力学分析

在腕关节静坐标系下,由式(15)~(17)可知腕关节各杆件质心的速度和加速度,利用牛顿-欧拉法分析腕关节所需驱动力[22].

4.2. 前臂和上臂动力学分析

前臂与腕关节定平台固连,这两部分的运动性能一致,因此,在计算前臂的质量和转动惯量时将两部分合并. 通过分析腕关节动平台和UPS支链的受力推导出前臂对腕关节的作用力eFwe和力矩eMwe,进而分析前臂受力情况,假设腕关节传递到前臂力的作用点在前臂与腕关节定平台连接点F处,腕关节受力如图3所示.

图 3

图 3   腕关节受力图

Fig.3   Force diagram of wrist joint


腕关节动平台和UPS支链的牛顿-欧拉方程在腕关节静坐标系下为

${}^{\rm{w}}{{{F}}_{{\rm{ew}}}} = {m_{{\rm{wm}}}}{}^{\rm{w}}{{{a}}_{\rm{w}}} + \sum\limits_{i = {\rm{1}}}^{\rm{3}} {\left( {{m_{\rm{l}}}{}^{\rm{w}}{{{a}}_{{\rm{l}}i}} + {m_{\rm{u}}}{}^{\rm{w}}{{{a}}_{{\rm{u}}i}}} \right)} - {}^{\rm{w}}{{{F}}_{\rm{ex}}},$

$\begin{split} &\displaystyle\sum\limits_{i = {\rm{1}}}^{\rm{3}} {}^{\rm{w}}{{{{l}}_{{\rm{l}}i}} \times {m_{\rm{l}}}{}^{\rm{w}}{{{a}}_{{\rm l}i}} + } \displaystyle\sum\limits_{i = {\rm{1}}}^{\rm{3}} {}^{\rm{w}}{{{{l}}_{{\rm{u}}i}} \times {m_{\rm{u}}}{}^{\rm{w}}{{{a}}_{{\rm{u}}i}}} + {}^{\rm{w}}{{{p}}_{{}_F}} \times {}^{\rm{w}}{{{F}}_{{\rm{ew}}}} + {}^{\rm{w}}{{{p}}_{\rm{h}}} \times\\ &\quad{}^{\rm{w}}{{{F}}_{{\rm{ex}}}} + {}^{\rm{w}}{{{M}}_{{\rm{ew}}}} + {}^{\rm{w}}{{{M}}_{{\rm{ex}}}} = {}^{\rm{w}}{{{I}}_{\rm{w}}}{}^{\rm{w}} {{{\varepsilon }}_{\rm{w}}} + {}^{\rm{w}}{{{\omega }}_{\rm{w}}} \times \left( {{}^{\rm{w}}{{{I}}_{\rm{w}}} {}^{\rm{w}}{{{\omega }}_{\rm{w}}}} \right) + \\ &\quad\displaystyle\sum\limits_{i = {\rm{1}}}^{\rm{3}} {\left( {{}^{\rm{w}}{{{I}}_{{\rm l}i}} + {}^{\rm{w}}{{{I}}_{{\rm{u}}i}}} \right) {}^{\rm{w}} {{{\varepsilon }}_{{{\rm l}i}}} + {}^{\rm{w}}{{{\omega }}_{{\rm{u}}i}} \times [\left( {{}^{\rm{w}}{{{I}}_{{\rm l}i}} + {}^{\rm{w}}{{{I}}_{{\rm{u}}i}}} \right)} {}^{\rm{w}} {{{\omega }}_{{\rm u}i}}]. \end{split} $

式中: ${}^{\rm{w}}{{{p}}_{{}_F}}$为点F在腕关节静坐标的位置矢量, ${}^{\rm{w}}{{{p}}_{{}_F}} = {[\begin{array}{*{20}{c}} {\rm{0}},{\rm{0}},{ - {r_{{\rm{w3}}}}} \end{array}]^{\rm{T}}}$${m_{{\rm{wm}}}}$mlmu为腕关节动平台、推杆、缸体的质量; ${}^{\rm{w}}{{{I}}_{\rm{w}}}$${}^{\rm{w}}{{{I}}_{{\rm{l}}i}}$${}^{\rm{w}}{{{I}}_{{\rm{u}}i}}$为腕关节动平台、推杆和缸体相对腕关节静坐标的惯量矩阵; ${}^{\rm{w}}{{{F}}_{{\rm{ew}}}}$${}^{\rm{w}}{{{M}}_{{\rm{ew}}}}$为腕关节静坐标下前臂对腕关节的作用力和力矩; ${}^{\rm{w}}{{{F}}_{{\rm{ex}}}} = {}_{\rm{s}}^{\rm{w}}{{R}} {{{F}}_{{\rm{ex}}}}$${}^{\rm{w}}{{{M}}_{{\rm{ex}}}}$为腕关节静坐标下的外力和外力矩; ${}^{\rm w}{\varepsilon}_{{\rm l}i}={}^{\rm w}{\varepsilon}_{{\rm u}i} $.

当外力和外力矩已知时,由式(24)、(25)可以计算出 ${}^{\rm{w}}{{{F}}_{{\rm{ew}}}}$${}^{\rm{w}}{{{M}}_{{\rm{ew}}}}$,腕关节对前臂的力和力矩在前臂动坐标系下为 ${}^{\rm{e}}{{{F}}_{{\rm{we}}}} = - {{{I}}_{\rm{1}}}{}^{\rm{w}}{{{F}}_{{\rm{ew}}}}$${}^{\rm{e}}{{{M}}_{{\rm{we}}}} =$ $ - {{{I}}_{\rm{1}}}{}^{\rm{w}}{{{M}}_{{\rm{ew}}}} $.

前臂受到腕关节、上臂及自身重力作用,其动力学方程为

${}^{\rm{e}}{{{F}}_{{\rm{me}}}} + {}^{\rm{e}}{{{F}}_{{\rm{we}}}} = {m_{\rm{e}}}{}^{\rm{e}}{{{a}}_{{\rm{ec}}}},$

$\begin{array}{l} ({{{p}}_{\rm{e}}} - {{{p}}_{{\rm{ec}}}}) \times {}^{\rm{e}}{{{F}}_{{\rm{we}}}} - {{{p}}_{{\rm{ec}}}} \times {}^{\rm{e}}{{{F}}_{{\rm{me}}}} + {}^{\rm{e}}{{{M}}_{{\rm{we}}}} + {}^{\rm{e}}{{{M}}_{{\rm{me}}}}= \\ \;\;\;\;\;\;{\rm{ }} {{{I}}_{\rm{e}}}{}^{\rm{e}}{{{\varepsilon }}_{\rm{e}}} +{}^{\rm{e}} {{{\omega }}_{\rm{e}}} \times \left( {{{{I}}_{\rm{e}}} {}^{\rm{e}}{{{\omega }}_{\rm{e}}}} \right) .\\ \end{array} $

式中:Ie为前臂在其动坐标下的转动惯量,eFmeeMme为前臂动坐标系下上臂对前臂的作用力和力矩, me为前臂的质量. 由式(26)、(27)可得 ${}^{\rm{e}}{{{M}}_{{\rm{me}}}}$${}^{\rm{e}}{{{M}}_{{\rm{me}}}}$投影在ze轴等于前臂所需驱动力矩:

${\tau _{\rm{4}}} = {}^{\rm{e}}{{{M}}_{{\rm{me}}}} \cdot {[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}}.$

上臂对前臂的作用力和力矩在上臂动坐标系下为 ${}^{\rm{m}}{{{F}}_{{\rm{em}}}} \!=\! - {{{R}}_{\rm{e}}}{}^{\rm{e}}{{{F}}_{{\rm{me}}}}$${}^{\rm{m}}{{{M}}_{{\rm{em}}}} \!=\! - {{{R}}_{\rm{e}}}{}^{\rm{e}}{{{M}}_{{\rm{me}}}}$,上臂受到肩关节动平台、前臂及自身重力作用,其动力学方程为

${}^{\rm{m}}{{{F}}_{{\rm{sm}}}} + {}^{\rm{m}}{{{F}}_{{\rm{em}}}} = {m_{\rm{m}}}{}^{\rm{m}}{{{a}}_{{\rm{mc}}}},$

$\begin{split} ({{{p}}_{\rm{m}}} - {{{p}}_{{\rm{mc}}}}){ \times ^{\rm{m}}}{{{F}}_{{\rm{em}}}} - {{{p}}_{{\rm{mc}}}} \times {}^{\rm{m}}{{{F}}_{{\rm{sm}}}} + {}^{\rm{m}}{{{M}}_{{\rm{em}}}} + {}^{\rm{m}}{{{M}}_{{\rm{sm}}}} \\ \;\; = {{{I}}_{\rm{m}}}{}^{\rm{m}}{{{\varepsilon }}_{\rm{m}}} + {}^{\rm{m}}{{{\omega }}_{\rm{m}}} \times \left( {{{{I}}_{\rm{m}}} {}^{\rm{m}}{{{\omega }}_{\rm{m}}}} \right) . \end{split} $

式中: ${{{I}}_{\rm{m}}}$为上臂相对其动坐标的惯量矩阵, mFsm为上臂动坐标系下肩关节动平台对上臂的作用力, me为前臂的质量. 由式(29)、(30)求得肩关节动平台对前臂的力矩 ${}^{\rm{m}}{{{M}}_{{\rm{sm}}}}$${}^{\rm{m}}{{{M}}_{{\rm{sm}}}}$投影在zm轴等于上臂所需驱动力矩:

${\tau _{\rm{3}}} = {}^{\rm{m}}{{{M}}_{{\rm{sm}}}} \cdot {[ {\rm{0}},\;{\rm{0}},\;{\rm{1}} ]^{\rm{T}}}.$

4.3. 肩关节动力学分析

4.3.1. 肩关节动平台动力学分析

肩关节动平台受到上臂的作用力 ${}^{\rm{s}}{{{F}}_{{\rm{ms}}}}$和力矩 ${}^{\rm{s}}{{{M}}_{{\rm{ms}}}}$,受到杆A2C2作用力Fc1和力矩Mc1、杆B1C1的作用力Fc2和力矩Mc2以及自身的重力,如图4所示.

图 4

图 4   肩关节动平台受力图

Fig.4   Force diagram of shoulder joint platform


肩关节动平台动力学方程为

${{{F}}_{c1}} + {{{F}}_{c2}} + {}^{\rm{s}}{{{F}}_{{\rm{ms}}}} = {m_{\rm{s}}}{}^{\rm{s}}{{{a}}_{{\rm{sc}}}},$

$\begin{array}{l} ({{D}} - {{{C}}_{\rm{s}}}) \times {}^{\rm{s}}{{{F}}_{{\rm{ms}}}} + ({{{C}}_{\rm{2}}} - {{{C}}_{\rm{s}}}) \times {{{F}}_{c{\rm{2}}}} + ({{{C}}_{\rm{1}}} - {{{C}}_{\rm{s}}}) \times {{{F}}_{c{\rm{1}}}}+ \\ \quad {}^{\rm{s}}{{{M}}_{{\rm{ms}}}} + {{{M}}_{c{\rm{1}}}} + {{{M}}_{c{\rm{2}}}} = {}^{\rm{s}}{{{I}}_{\rm{s}}}{}^{\rm{s}}{{{\varepsilon }}_{\rm{s}}} + {{{\omega }}_{\rm{s}}} \times \left( {{}^{\rm{s}}{{{I}}_{\rm{s}}} {}^{\rm{s}} {{{\omega }}_{\rm{s}}}} \right). \\[-10pt] \end{array} $

式中: ${}^{\rm{s}}{{{F}}_{{\rm{ms}}}} = - {{{R}}_{\rm{s}}}{{{R}}_{\rm{m}}}{}^{\rm{m}}{{{F}}_{{\rm{sm}}}}$${}^{\rm{s}}{{{M}}_{{\rm{ms}}}} = - {{{R}}_{\rm{s}}}{{{R}}_{\rm{m}}}{}^{\rm{m}}{{{M}}_{{\rm{sm}}}}$${}^{\rm{s}}{{{I}}_{\rm{s}}} = {{{R}}_{\rm{s}}}{{{I}}_{\rm{s}}}{{R}}_{\rm{s}}^{\rm{T}}$${m_{\rm{s}}}$为动平台质量, ${}^{\rm{s}}{{{I}}_{\rm{s}}}$为动平台相对肩关节静坐标系的惯量矩阵,DC1C2${{{C}}_{\rm{s}}}$均为肩关节静坐标系下的位置坐标,Fc1Mc1Fc2Mc2分别为杆B1C1和杆B2C2对肩关节动平台的作用力和力矩.

4.3.2. 杆件A1B1上端点力和力矩引起的变形

基于牛顿-欧拉法建立肩关节杆件力平衡方程,计算过程同上臂和前臂,不再赘述. 为了解决肩关节力平衡方程数少于未知数个数的问题,考虑杆件弹性,利用小变形理论建立变形协调方程[23],联立力平衡方程和变形协调方程建立肩关节动力学模型.

为了便于描述杆件变形,引入新的坐标系{B1},y轴沿OB1方向,z轴垂直于OA1B1平面,x轴符合右手螺旋定则,相对于肩关节静坐标系的旋转矩阵 ${{{R}}_{{\rm{s1}}}} = [{{O}}{{{A}}_{\rm{1}}} \times {\rm{(}}{{O}}{{{B}}_{\rm{1}}} \times {{O}}{{{A}}_{\rm{1}}}{\rm{) }}{{O}}{{{A}}_{\rm{1}}}{\rm{ }}{{O}}{{{B}}_{\rm{1}}} \times $ ${{O}}{{{A}}_{\rm{1}}}] $.

由于杆件轴向拉伸和剪切变形相对于弯曲和扭转变形较小,因此忽略不计. 根据5R球面并联机构的结构特点,2条支链变形前后对应球心始终交于一点,采用积分法求解出2条支链弯曲和扭转组合变形引起的球心位移,从而建立补充方程.

杆件A1B1A1处存在6个约束,将其简化为固定端,在B1处受到动平台的力Fb1和力矩Mb1,将其转化到坐标系{B1},如图5所示.

图 5

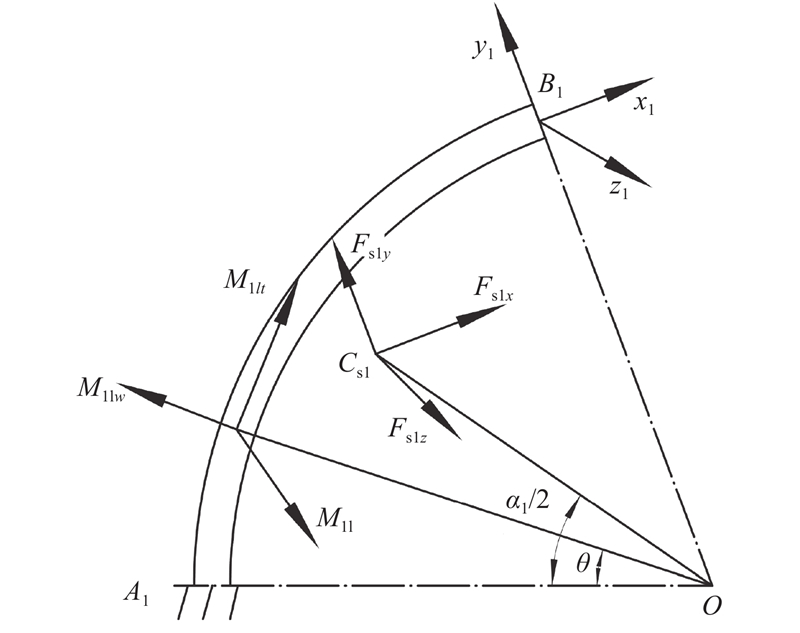

图 5   杆A1B1变形分析模型a

Fig.5   Deformation analysis model a of member A1B1


A1B1在任意断面θ处的力矩为

$\left. \begin{aligned} &{M_{{\rm{1}}{\rm l}}} = {F_{b{\rm{1}}y}}{r_{{\rm{s1}}}}\sin \;({\alpha _{\rm{1}}} - \theta ) -\\ &\quad\quad\;\;\;{F_{b{\rm{1}}x}}{r_{{\rm s}{\rm{1}}}}({\rm{1}} - \cos\;({\alpha _{\rm{1}}} - \theta )) + {M_{b{\rm{1}}z}}, \\ &{M_{{\rm{1}}{\rm l}w}} = - ({M_{b{\rm{1}}x}} + {F_{b{\rm{1}}z}}{r_{{\rm s}{\rm{1}}}})\sin \;({\alpha _{\rm{1}}} - \theta ), \\ &{M_{{\rm{1}}{\rm l}t}}={M_{b{\rm{1}}x}}\cos\;({\alpha_{\rm{1}}}-\theta)-\\ &\quad\quad\;\;\;{F_{b{\rm{1}}z}}{r_{{\rm s}{\rm{1}}}}({\rm{1}}-\cos\;({\alpha_{\rm{1}}}-\theta)). \end{aligned}\right\}\\$

式中:rs1为杆件A1B1的半径,α1为轴线OA1和轴线OB1之间的夹角,Fb1Mb1在坐标系{B1}的分量为[Fb1x, Fb1y, Fb1z]=Rs1Fb1,[Mb1x, Mb1y, Mb1z]=Rs1Mb1.

1)弯矩 ${M_{{\rm{1}}{\rm l}}}$引起平面弯曲变形,转角和挠度分别为

$\left. \begin{array}{l} {\theta _{z{\rm{1}}}} = \int {\dfrac{{{M_{{\rm{1}}{\rm l}}}}}{{E{I_z}}}{\rm{d}}s + {C_{\rm{1}}}} ,\\ {v_{{\rm H}{\rm{1}}}} = \int {{\theta _{z{\rm{1}}}}{\rm{d}}s + {D_{\rm{1}}}}. \\ \end{array} \right\}$

式中:EIz为抗弯刚度,E为材料弹性模量,Iz为横断面对中性轴的惯性矩,矩形横截面Iz=hb3/12;C1D1为积分常数. 当θ=0时,θz1=0,可以得到积分常数C1;当θ=0时,vH1=0,可以得到积分常数D1.

2)弯矩 ${M_{{\rm{1}}{\rm l}w}}$引起平面弯曲变形,转角和挠度分别为

$\left. \begin{array}{l} {\theta _{y{\rm{1}}}} = \int {\dfrac{{{M_{{\rm{1}}{\rm l}w}}}}{{E{I_y}}}{\rm{d}}s + {C_{\rm{2}}}}, \\ {v_{{\rm V}{\rm{1}}}} = \int {{\theta _{y{\rm{1}}}}{\rm{d}}s + {D_{\rm{2}}}} .\\ \end{array} \right\}$

式中:Iy为横断面对中性轴的惯性矩,矩形横截面Iy=h3b/12;C2D2为积分常数. 当θ=0时,θy1=0,可以得到积分常数C2;当θ=0时,vV1=0,可以得到积分常数D2.

3)扭矩 ${M_{{\rm{1}}{\rm l}t}}$引起平面扭转变形,扭转角为

${\varphi _{\rm{1}}} = \int {\frac{{{M_{{\rm{1}}{\rm l}t}}}}{{G{I_t}}}} {\rm{d}}s.$

式中:GIt为杆件的抗扭刚度,G为杆件的切变模量,It=βhb3β为与h/b相关的系数.

θ=α1时,得到弯矩和扭矩组合变形产生的叠加位移,对应球心点的线位移在肩关节静坐标系的表达式为

$\Delta {{{o}}_{{\rm{11}}}} = {{{R}}_{{\rm{s1}}}} \cdot {\left[ {\begin{array}{*{20}{c}} { - {r_{{\rm s}{\rm{1}}}}{\theta _{z{\rm{1}}}}},{{v_{H{\rm{1}}}}},{{r_{{\rm{s1}}}}{\varphi _{\rm{1}}} - {v_{{\rm V}{\rm{1}}}}} \end{array}} \right]^{\rm{T}}}.$

利用达朗贝尔原理在杆件A1B1质心处添加惯性力和重力,将动力学转化为静力学问题,如图6所示. 将惯性力和重力转化到坐标系{B1},分析过程与在端点处一致,最后求得当θ=α1/2时,在肩关节静坐标系对应球心点的线位移 $ \Delta {{{o}}_{{\rm{12}}}}$.

图 6

图 6   杆A1B1变形分析模型b

Fig.6   Deformation analysis model b of member A1B1


4.3.3. 杆件B1C1的变形

B1C1通过旋转副与杆件A1B1连接,其下端有5个约束,可以简化为单旋转副,如图7所示. 引入新的坐标系{C1},y轴沿OC1方向,z轴垂直于OB1C1平面,x轴符合右手螺旋定则,相对肩关节静坐标系的旋转矩阵为

图 7

图 7   杆B1C1受力变形模型

Fig.7   Deformation analysis model of member B1C1


B1C1在任意断面θ处的力矩为

$\left. \begin{array}{l} {M_{{\rm{2}}{\rm l}}} = {F_{c{\rm{1}}x}}{r_{{\rm{s2}}}}(\cos\;({\alpha _{\rm{2}}} - \theta ) - {\rm{1}}) +\\ \quad\quad\;\;\;{F_{c{\rm{1}}y}}{r_{{\rm{s2}}}}\sin\; ({\alpha _{\rm{2}}} - \theta ) + {M_{c{\rm{1}}z}} ,\\ {M_{{\rm{2}}{\rm l}w}} = - ({M_{c{\rm{1}}x}} + {F_{c{\rm{1}}z}}{r_{{\rm{s2}}}})\sin \;({\alpha _{\rm{2}}} - \theta ) \equiv {\rm{0}}, \\ {M_{{\rm{2}}{\rm l}t}} \!=\! ({M_{c{\rm{1}}x}} \!+\! {F_{c{\rm{1}}z}}{r_{{\rm{s2}}}})\cos\;({\alpha _{\rm{2}}} \!-\! \theta ) \!-\! {F_{c{\rm{1}}z}}{r_{{\rm{s2}}}} \!=\! -\! {F_{c{\rm{1}}z}}{r_{{\rm{s2}}}}. \\ \end{array} \!\!\!\! \right\}$

利用4.3.1节的方法分析杆B1C1端点处力和力矩引起的变形,弯矩 ${M_{{\rm{2}}{\rm l}}}$引起平面的弯曲变形,其转角和挠度分别为θz2vH2,弯矩 ${M_{{\rm{2}}{\rm l}w}}$引起的平面弯曲变形,其转角和挠度均为0,扭矩 ${M_{{\rm{2}}{\rm l}t}}$引起的平面扭转变形,其扭转角为φ2.

根据叠加原理可以得到对应球心点的线位移在肩关节静坐标系的表达式为

$ \Delta {{{o}}_{13}} = {{{R}}_{\rm{s2}}} \cdot {\left[ { - {r_{\rm{s2}}}{\theta _{z1}}, {v_{{\rm H}1}}, {r_{\rm{s2}}}{\varphi _2}} \right]^{\rm{T}}}. $

利用4.3.1节的方法分析杆B1C1的惯性力和重力在肩关节静坐标系使球心点产生的线位移 $ \Delta {{{o}}_{14}}$.

支链A1B1C1变形对应动平台球心的线位移为

$ \Delta {{{o}}_1} = \Delta {{{o}}_{11}} + \Delta {{{o}}_{12}} + \Delta {{{o}}_{13}} + \Delta {{{o}}_{14}}. $

B2C2的分析过程与杆A1B1完全一致,在肩关节静坐标下的位置偏移量为 $\Delta {{{o}}_{2}}$.

考虑整个机构,动平台比各支链杆尺寸大得多,变形远小于杆件的变形,故假定动平台为刚体,每个支链对应上平台的球心O点,变形后仍交与一点 $ O'$,则每个支链对应的中心线位移量相等.

$ \Delta {{{o}}_1} = \Delta {{{o}}_2}. $

根据变形协调分析得到3个补充方程,联立24个力平衡方程,可以得到肩关节各杆件间27个未知力.

肩关节的驱动力矩表达式为

$\left. \begin{array}{l} {\tau _{\rm{1}}} = {{{M}}_{a{\rm{1}}}} \cdot {{O}}{{{A}}_{\rm{1}}}, \\ {\tau _{\rm{2}}} = {{{M}}_{a{\rm{2}}}} \cdot {{O}}{{{A}}_{\rm{2}}}.\\ \end{array} \right\}$

式中:Ma1A1处的力矩,Ma2A2处的力矩,OA1OA2为单位方向向量.

4.4. 机械臂的动力学模型

牛顿-欧拉法构建动力学模型是消除各杆件间的内力,建立输入与输出之间的动力学关系,整理式(28)、(31)和(44),化简可得机械臂各关节的驱动力和力矩:

$ {{\tau}} = {\left[ {\begin{array}{*{20}{l}} {{\tau _1}},{{\tau _2}},{{\tau _3}},{{\tau _4}},{{F_1}},{{F_2}},{{F_3}} \end{array}} \right]^{\rm{T}}}. $

式中:F1F2F3为腕关节驱动力.

5. 数值算例

根据人体手臂基本尺寸给出拟人机械臂的长度参数,肩关节支链杆件的材料选用45号钢,其他部件的材料均选用铝合金,机械臂机构的惯量参数、质量参数和长度参数如表123所示. 表中,mmcmecms1ms2分别为上臂、前臂、杆A1B1、杆B1C1的质量.

表 1   拟人机械臂的惯量参数

Tab.1  Inertia parameters of humanoid arm

机构惯性参数 数值/(kg·m2
Is diag [5.80,5.40,2.61]×10−3
Im diag [8.34,7.80,0.572]×10−4
Ie diag [4.40,4.38,1.23]×10−3
Iw diag [4.81,2.43,2.43]×10−4
Ia diag [2.58,2.57,0.0556]×10−4
Ib diag [9.03,9.03,0.0348]×10−5

新窗口打开| 下载CSV


表 2   拟人机械臂的质量参数

Tab.2  Quality parameters of humanoid arm

kg
机构质量参数 数值 机构质量参数 数值
ms 1.420 ms3 0.366
mmc 0.409 ml 0.0217
mec 0.856 mu 0.0764
ms1 0.399 mwm 0.212
ms2 0.326 mws 0.385

新窗口打开| 下载CSV


表 3   拟人机械臂的长度参数

Tab.3  Length parameters of humanoid arm

m
机构长度参数 数值 机构长度参数 数值
r1 0.119 rs1 0.102
r2 0.268 rs2 0.102
r3 0.343 rs3 0.102
r4 0.100 rw3 0.134
ds 0.00775 la 0.0504
dm 0.121 lb 0.0366
de 0.119

新窗口打开| 下载CSV


假设机械臂手掌点H处负载重物10 kg,则在腕关节处的外力 ${}^{\rm{w}}{{{F}}_{\rm{ex}}} = {}_{\rm{s}}^{\rm{w}}{{R}} \cdot {[\begin{array}{*{20}{c}} {\rm{0}},{\rm{0}},{{\rm{100}}} \end{array}]^{\rm{T}}}$,外力矩 ${}^{\rm{w}}{{{M}}_{\rm{ex}}} = \left( {{{{R}}_{\rm{w}}} {{{p}}_{\rm{h}}}} \right) \times {}^{\rm{w}}{{{F}}_{\rm{ex}}}$. 给定上臂驱动器角度的时间函数 ${\theta _3} = {\text{π}} {t^5}/729 - 5{\text{π}} {t^4}/486 + 5{\text{π}} {t^3}/243$. 机械臂手掌点H的初始位置 $ {{q}}_0=[0,0,-0.830]^{\rm{T}}$,终点位置 ${{q}}_{\rm f}=[-0.02,0.02,-0.77]^{\rm{T}}$,姿态保持不变,设定运动时间T=3 s. 机械臂末端的基本轨迹有直线、曲线和圆3种轨迹[24].

当机械臂末端轨迹为直线时,采用三次多项式规划末端轨迹,在初始和终止时刻,末端速度均为零,其轨迹可由下列关系式确定:

$\left. \begin{array}{l} {q_x}(t) = {a_{\rm{3}}}{t^{\rm{3}}} + {a_{\rm{2}}}{t^{\rm{2}}} + {a_{\rm{1}}}t + {a_{\rm{0}}} ,\\ {q_y}(t) = - {{\dot q}_x}(t), \\ {q_z}(t) = - {\rm{3}}{{\dot q}_x}(t) - {\rm{0}}{\rm{.83}} .\\ \end{array} \right\}$

式中,a0a1a2a3为多项式系数.

当机械臂末端轨迹为抛物线时,其轨迹可由下列关系式确定:

$ \left. \begin{aligned} q_x'(t) = - \frac{{{l_{0{\rm{f}}}}}}2 {\left(1 - \frac2{T}t\right)^2},\\ q_y'(t) = \frac{{{l_{0{\rm{f}}}}}}2\left(1 - \frac2{T}t\right),\\ q_z'(t) = 0,\\ [{q_x}(t),{q_y}(t),\;\;{q_z}(t),1] = {{A}} [q_x'(t),q_y'(t),\;\;q_z'(t),1]. \end{aligned} \right\}$

式中:l0f为指定的起点与终点的距离,矩阵A为抛物线所在坐标系转换到基坐标系的齐次旋转矩阵.

当机械臂末端轨迹为四分之一圆形时,其轨迹可由下列关系式确定:

$\left. \begin{array}{l} {q_x}(t) = {c_x} + r\Bigg[{{{u}}_x}\cos \;\Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg) + {k_x}\sin \;\Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg)\Bigg] ,\\ {q_y}(t) = {c_y} + r\Bigg[{{{u}}_y}\cos \;\Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg) + {k_y}\sin \;\Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg)\Bigg] ,\\ {q_z}(t) = {c_z} + r\Bigg[{{{u}}_z}\cos\; \Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg) + {k_z}\sin\; \Bigg(\dfrac{{\text{π}} }{{{{2T}}}}t\Bigg)\Bigg]. \\ \end{array} \right\}$

式中:cxcycz为空间圆的圆心坐标;r为圆的半径;假设圆所在平面的法向量为eu为圆所在平面上的单位向量,且与e相互正交,k为与eu都正交的单位向量.

基于机械臂运动学模型和末端轨迹,将表123中的数据代入式(45),利用MATLAB编程得到各关节驱动器的力矩/力曲线,并将机械臂的三维模型导入ADAMS软件中,设定材料属性和约束条件,仿真时间设定为3 s,进行仿真验证,得到3种轨迹下机械臂各驱动力矩/力曲线的理论值和仿真值,如图8所示. 图中,LT、LS为直线轨迹下的理论值和仿真值,PT、PS为抛物线轨迹下的理论值和仿真值,CT、CS为圆形轨迹下的理论值和仿真值. 统计图8中3种轨迹下机械臂各关节驱动力矩/力的最大误差结果,如表4所示. 可以看出,当机械臂末端轨迹为直线、抛物线和圆形时,各关节驱动力矩/力的最大误差分别为2.98%、2.85%、2.35%和2.31%. 理论值与仿真值基本一致,验证了动力学模型的正确性[25-26].

表 4   各关节驱动力矩/力的最大误差

Tab.4  Maximum error of each joint drive torque/force

轨迹 最大误差/%
肩关节 上臂 前臂 腕关节
直线 2.87 2.73 2.35 2.31
抛物线 2.91 2.85 2.32 2.23
圆形 2.98 2.67 2.30 2.27

新窗口打开| 下载CSV


图 8

图 8   各驱动力矩/力理论值与仿真值

Fig.8   Theoretical and simulated values of each drive torque/force


6. 结 语

提出新型七自由度冗余串并混联拟人机械臂机构,可以完成人体手臂的一系列运动,具有结构简单、运动灵活和运动惯性小的优点. 根据运动和力的传递特性,提出混联机构的动力学建模方法,采用矢量法分别在各关节坐标系下分析各关节杆件的速度、加速度和受力情况,基于牛顿-欧拉法建立机械臂的力平衡方程,并利用小变形叠加原理建立肩关节机构的变形协调补充方程,联立补充方程建立机械臂的动力学全解模型. 在末端轨迹为直线、抛物线和圆形的情况下,各关节力矩/力理论值与仿真值的最大偏差分别为2.98%、2.85%、2.35%和2.31%,验证了机械臂动力学模型的正确性. 该研究为此冗余混联拟人机械臂的控制策略奠定了理论基础.

本研究求解的机械臂动力学模型较为复杂,难以实现实时控制,后续将简化动力学模型以设计控制系统.

参考文献

ORIN D E, GOSWAMI A, LEE S H

Centroidal dynamics of a humanoid robot

[J]. Autonomous Robots, 2013, 35 (2/3): 161- 176

[本文引用: 1]

KUINDERSMA S, DEITS R, FALLON M, et al

Optimization-based locomotion planning, estimation, and control design for the atlas humanoid robot

[J]. Autonomous Robots, 2016, 40 (3): 429- 455

DOI:10.1007/s10514-015-9479-3      [本文引用: 1]

EBRAHIMI I, CARRETERO J A, BOUNDREAU R

3-PRRR redundant planar parallel manipulator: inverse displacement, workspace and singularity analyses

[J]. Mechanism and Machine Theory, 2007, 42 (8): 1007- 1016

DOI:10.1016/j.mechmachtheory.2006.07.006      [本文引用: 1]

LITTLE D R

Numerical predictions for serial, parallel, and coactive logical rule-based models of categorization response time

[J]. Behavior Research Methods, 2012, 44 (4): 1148- 1156

DOI:10.3758/s13428-012-0202-4      [本文引用: 1]

BGHERMAN B, PISLA D, VAIDA C, et al

Development of inverse dynamic model for a surgical hybrid parallel robot with equivalent lumped masses

[J]. Robotics and Computer Integrated Manufacturing, 2012, 2 (3): 402- 415

[本文引用: 1]

DASGUPTA D, MRUTHYUNJAYA T S

Force redundancy in parallel manipulators: theoretical and practical issue

[J]. Mechanism and Machine Theory, 1998, 33 (6): 727- 742

DOI:10.1016/S0094-114X(97)00094-3      [本文引用: 1]

YI B J, OH S R, SUH I H

A five-bar finger mechanism involving redundant actuators: analysis and its applications

[J]. IEEE Transactions on Robotics and Automation, 1999, 15 (6): 1001- 1010

DOI:10.1109/70.817665

CHAKAROV D

Study of the antagonistic stiffness of parallel manipulators with actuation redundancy

[J]. Mechanism and Machine Theory, 2004, 39 (6): 583- 601

DOI:10.1016/j.mechmachtheory.2003.12.001      [本文引用: 1]

张东胜, 许允斗, 姚建涛, 等

2RPU/UPR+RP五自由度混联机器人静刚度分析

[J]. 中国机械工程, 2018, 29 (6): 712- 719

DOI:10.3969/j.issn.1004-132X.2018.06.012      [本文引用: 1]

ZHANG Dong-sheng, XU Yun-dou, YAO Jian-tao, et al

Static stiffness analysis of 2RPU/UPR+RP 5-DOF hybrid manipulators

[J]. China Mechanical Engineering, 2018, 29 (6): 712- 719

DOI:10.3969/j.issn.1004-132X.2018.06.012      [本文引用: 1]

王晓磊, 金振林, 李晓丹

串并混联仿生机械腿静力学性能分析

[J]. 农业机械学报, 2019, 50 (1): 383- 389

DOI:10.6041/j.issn.1000-1298.2019.01.044      [本文引用: 1]

WANG Xiao-lei, JIN Zhen-lin, LI Xiao-dan

Analysis of static performance of serial-parallel hybrid bionic mechanical leg

[J]. Transactions of the Chinese Society for Agricultural Machi-nery, 2019, 50 (1): 383- 389

DOI:10.6041/j.issn.1000-1298.2019.01.044      [本文引用: 1]

徐奕柳, 杨龙, 杨中原, 等

新型PURU+RR+S球面并联人形机器人踝关节机构动力学性能分析

[J]. 中国机械工程, 2017, 28 (16): 1971- 1976

DOI:10.3969/j.issn.1004-132X.2017.16.012      [本文引用: 1]

XU Yi-liu, YANG Long, YANG Zhong-yuan, et al

Dynamics property analyses of a novel PURU+RR+S spherical parallel humanoid robotic ankle mechani- sms

[J]. China Mechanical Engineering, 2017, 28 (16): 1971- 1976

DOI:10.3969/j.issn.1004-132X.2017.16.012      [本文引用: 1]

WANG L, WU J, WANG J

Dynamic formulation of a planar 3-DOF parallel manipulator with actuation redundancy

[J]. Robotics and Computer Integrated Manufacturing, 2010, 26 (1): 67- 73

DOI:10.1016/j.rcim.2009.03.001      [本文引用: 1]

CHUNG C Y, LEE B H, KIM M S, et al

Torque optimizing control with singularity-robustness for kinematically redundant robots

[J]. Journal of Intelligent and Robotic Systems, 2000, 28 (3): 231- 258

DOI:10.1023/A:1008152705719      [本文引用: 1]

KALNI H, REZAEI A, AKBARZADEH A

Improved general solution for the dynamic modeling of Gough-Stewart platform based on principle of virtual work

[J]. Nonlinear Dynamics, 2016, 83 (4): 2393- 2418

DOI:10.1007/s11071-015-2489-z      [本文引用: 1]

MOOSAVIAN S A A, POURREZA A, ALIPOUR K

Dynamics and stability of a hybrid serial-parallel mobile robot

[J]. Mathematical and Computer Modelling of Dynamical Systems, 2010, 16 (1): 35- 56

DOI:10.1080/13873951003676518      [本文引用: 1]

WANG X, YU H, WANG H, et al. Dynamic analysis for the leg mechanism of a wheel-leg hybrid rescue robot [C]// 2014 UKACC International Conference on Control (CONTROL). Luoyang: IEEE, 2014: 504-508.

[本文引用: 1]

SANGVERAPHUNSIRI V, CHOOPRASIRD K

Dynamics and control of a 5-DOF manipulator based on an H-4 parallel mechanism

[J]. International Journal of Advanced Manufactu-ring Technology, 2011, 52 (1−4): 343- 364

DOI:10.1007/s00170-010-2722-3      [本文引用: 1]

孙鹏, 李研彪, 郭明飞

一种仿人肩关节的运动学和工作空间分析

[J]. 兵工学报, 2019, 40 (2): 384- 394

[本文引用: 1]

SUN Peng, LI Yan-biao, GUO Ming-fei

Kinematics and working space analysis of a humanoid shoulder Joint

[J]. Acta Armamentarii, 2019, 40 (2): 384- 394

[本文引用: 1]

STAICU S

Dynamics of the spherical 3-UPS/S parallel mechanism with prismatic actuators

[J]. Multibody System Dynamics, 2009, 22 (2): 115- 132

DOI:10.1007/s11044-009-9150-x      [本文引用: 1]

李研彪, 王泽胜, 孙鹏, 等

一种四自由度冗余串并混联拟人机械臂的动载协调分配优化

[J]. 机械工程学报, 2020, 56 (9): 45- 54

[本文引用: 1]

LI Yan-biao, WANG Ze-sheng, SUN Peng, et al

Dynamic load distribution optimization for a 4-DOF redundant and series-parallel hybrid humanoid arm

[J]. Journal of Mechanical Engineering, 2020, 56 (9): 45- 54

[本文引用: 1]

张 亮. 仿人机器人肩肘腕关节及臂的设计[D]. 秦皇岛: 燕山大学, 2016: 104-109.

[本文引用: 1]

ZHANG Liang. Design for shoulder elbow wrist Joint and arm of humanoid robot [D]. Qinhuangdao: Yanshan University, 2016: 104-109.

[本文引用: 1]

印松, 陈竟新, 唐矫燕

基于牛顿—欧拉法的3-UPS/S并联机构动力学分析

[J]. 制造业自动化, 2013, 35 (2): 86- 88

DOI:10.3969/j.issn.1009-0134.2013.01(x).24      [本文引用: 1]

YIN Song, CHEN Jing-xin, TANG Jiao-yan

Dynamic analysis of the 3-UPS/S parallel mechanism based on Newton-Euler method

[J]. Manufacturing Automation, 2013, 35 (2): 86- 88

DOI:10.3969/j.issn.1009-0134.2013.01(x).24      [本文引用: 1]

周玉林, 刘 磊, 高 峰, 等

3自由度球面并联机构3-RRR静力全解

[J]. 机械工程学报, 2008, 44 (6): 169- 176

DOI:10.3321/j.issn:0577-6686.2008.06.026      [本文引用: 1]

ZHOU Yu-lin, LIU Lei, GAO Feng, et al

Static full-solutions of spherical parallel mechanism 3-RRR with 3-DOF

[J]. Journal of Mechanical Engineering, 2008, 44 (6): 169- 176

DOI:10.3321/j.issn:0577-6686.2008.06.026      [本文引用: 1]

AZIZI M R, NADERI D

Dynamic modeling and trajectory planning for a mobile spherical robot with a 3D of inner mechanism

[J]. Mechanism and Machine Theory, 2013, 64: 251- 261

DOI:10.1016/j.mechmachtheory.2013.02.004      [本文引用: 1]

陈纯, 徐永帅, 王佳伟, 等

并联驱动双向偏转平台设计与动力学分析

[J]. 农业机械学报, 2019, 50 (5): 420- 426

DOI:10.6041/j.issn.1000-1298.2019.05.048      [本文引用: 1]

CHEN Chun, XU Yong-shuai, WANG Jia-wei, et al

Design and dynamic analysis of novel parallel bidirectional deflection platform

[J]. Transactions of the Chinese Society for Agricultural Machinery, 2019, 50 (5): 420- 426

DOI:10.6041/j.issn.1000-1298.2019.05.048      [本文引用: 1]

朱伟, 郭倩, 马致远, 等. SCARA并联机构刚度和动力学分析[J]. 农业机械学报, 2019, 50(10): 375-385.

[本文引用: 1]

ZHU Wei, GUO Qian, MA Zhi-yuan, et al. Stiffness and dynamics analysis of a new SCARA parallel mechanism [J]. Transactions of the Chinese Society for Agricultural Machinery, 2019, 50(10): 375-385.

[本文引用: 1]

/
