间歇性循环荷载下原状淤泥质软黏土应变预测模型
Strain prediction model of undisturbed silty soft clay under intermittent cyclic loading
通讯作者:
收稿日期: 2019-04-11
Received: 2019-04-11
作者简介 About authors
郑晴晴(1992—),女,博士生,从事土动力特性研究.orcid.org/0000-0002-0394-2904.E-mail:
针对以往交通荷载下软土塑性应变的研究大多忽视时间间歇影响的问题,考虑不同相对偏应力水平和停振比,设计不排水连续和停振循环三轴试验,对试样采用沿K0线的应力路径固结,研究原状淤泥质软黏土在列车间歇性荷载下的长期应变发展规律. 通过分析连续振动试验结果,发现相对偏应力水平对归一化塑性应变增长率与振次的关系无影响,仅影响等效初次塑性应变. 由于在间歇期土体强度增加,在间歇性循环加载下软土归一化应变增长率显著减小,并且趋于稳定所需的振次随之减少. 基于双曲函数拟合结果,分析停振比对归一化应变增长率的影响规律,发现归一化增长率与振次的关系曲线的形状参数与停振比线性相关. 建立考虑间歇效应的塑性应变长期发展曲线预测模型,该模型由等效初次塑性应变计算模型和归一化增长率计算模型两部分组成,经验证模型预测效果较好,可以用于地铁荷载下软土地基长期应变的计算分析.
关键词:
Most present studies on the plastic strain of soft soil under traffic load ignored the trains leaving intervals. Thus, a series of triaxial undrained dynamic tests including continuous and discontinuous vibration on the undisturbed soft clay consolidated along K0 line were carried out, considering different relative deviatoric stress levels and different stop-vibration ratios. The purpose is to study the strain development of undisturbed silty soft clay under long-term intermittent cyclic loading. Analysis results of the continuous vibration test show that the relative deviatoric stress level has no effect on the relationship between the normalized plastic strain growth rate and the vibration times, and only affects the equivalent initial strain. The normalized strain growth rate is significantly reduced, and the vibration times required to be stable are reduced, due to the increase of the strength during the intermittency period. The influence law of the stop-vibration ratio on the normalized plastic strain growth rate was analyzed based on the fitting result of hyperbolic function, and results show that the shape parameter of the curve of normalized strain growth rate versus vibration times is linearly related to the stop-vibration ratio. A long-term strain prediction model considering intermittency effect was established. The model consists of two parts, the equivalent initial plastic strain and the normalized growth rate. This model is proved to work well, and is helpful to calculate and analyze the long-term strain of soft soil foundation under subway load.
Keywords:
本文引用格式
郑晴晴, 夏唐代, 张孟雅, 周飞.
ZHENG Qing-qing, XIA Tang-dai, ZHANG Meng-ya, ZHOU Fei.
2020年国内开通地铁的城市将达到32个,其中大部分城市在滨海滨河地区,地下覆盖深厚淤泥质软黏土. 现有监测数据显示[1-2],淤泥质软黏土由于水的质量分数大、压缩性大,在地铁列车长期运行作用下容易产生不均匀、难稳定的沉降. 目前,针对地铁列车荷载长期作用下的饱和软黏土动力特性研究,通常采用室内试验方法[3-5]. 在模拟列车荷载方面,传统室内研究通常沿用地震荷载的振动方式,采用连续的基础波形循环往复振动上万次[6-10]. 实际上,地铁列车车速约为40~80 km/h,8节车厢列车组的长度约为180 m,可以估算出列车全速经过某点所需时间约为8~16 s,每趟列车之间有几十秒到几分钟不等的间隔. 因此,如采用连续不间断的振动方式模拟列车荷载长期作用,试样的受力情况与实际工程有较大区别.
目前,国内外学者针对连续振动长期作用下软黏土应变的研究已取得较为丰富的成果[11-13]. Parr[11]分析不排水条件下Kaolin重塑黏土试验结果,发现各振次的塑性应变增长率
1. 间歇性循环加载试验
1.1. 土样简介
试验土样为第4相海相沉积原状淤泥质软黏土,取自杭州拟建地铁2号线沿线,基本性质如表1所示. 表中,γ为重度,w为水的质量分数,Gs为比重,wp为塑限,wL为液限,Ip为塑性指数,IL为液性指数. 取土深度均为4~6 m,取土区域的地下水位深度为1~2 m,因此土样处于饱和状态. 为了保证土样的原状性,采用I级取土器TB3型活塞式薄壁取土器,按照相关技术标准进行钻孔、贯入、取样、运输、密封、储存,所取土样符合《建筑工程地质勘探与取样技术规程》[20]关于I级黏土的规定. 在制样时为了保证土样原状性,先把薄壁取土器中的土挤出,再将顶部和靠近薄壁边缘部分的土去掉,选取中心部分的土制成直径为38 mm、高为76 mm的标准圆柱体试件.
表 1 海积淤泥质软土的主要物理参数
Tab.1
参数 | 数值 | 参数 | 数值 | |
γ/(kN·m−3) | 17.6 | wL/% | 37.6 | |
w/% | 47.0 | Ip | 17.6 | |
Gs | 2.74 | IL | 1.55 | |
wp/% | 20.0 | − | − |
1.2. 试验步骤
试验采用英国GDS公司的电伺服动三轴仪,动三轴试验步骤如下.
1)在制成标准圆柱形试样后,在试样上、下各贴一片滤纸,再各铺一块透水石,将试样放在饱和器中,进行一次饱和. 具体操作为:参照《土工试验规程》[21],将装有试样的饱和器放在真空桶中,用真空泵吸出空气维持负压保持3 h以上,再注入无气水浸泡12 h以上.
2)将试样从饱和器取出装入动三轴仪中进行二次饱和,原理为利用反压控制器将无气水强制注入试样,消融剩余空气. 当系统监测到无气水不能继续注入试样时,用sketpmon检测法检测土样饱和度b,当b=0.95时视为饱和完成. 本研究中试样均一次性达到饱和要求.
3)采用有效围压为90 kPa的应力路径对试样进行固结. 应力路径与K0线重合,K0线即固结阶段σ3′/σ1′=K0的应力路径,其中,σ3′为固结阶段施加的有效径向应力,σ1′为固结阶段施加的有效轴向应力,K0为土体的静止侧压力系数,经前期试验测得K0=0.52.
4)进行间歇性循环加载. 如图1(a)所示为典型的地震荷载,如图1(b)所示为文献[22]给出的列车动荷载形式. 图中,LN为归一化荷载,t为加载时长. 与地震荷载这类动荷载相比,列车运行引起的动荷载为单向脉冲式而非双向正弦模式[23-25]. 根据国内列车运营普遍规律可知,列车全速通过某一点的时间约为6~18 s,相邻列车之间的发车间隙大于1 min(发车间隙通常是加载时长的几十倍). 因此,地铁列车运营期荷载是由短暂的低幅振动和相对较长的停歇交替形成的周期性非连续荷载,并非连续振动. 用于间歇性循环加载来模拟地铁列车荷载的基础波形如图1(c)所示. 图中,T为单位振停循环的振动时长,ΔT为单位振停循环的停歇时长. 对于连续振动,选用基础的半正弦等幅连续波形. 考虑到列车荷载的实际情况[23],振动采用轴力控制式,振动频率为1 Hz,加载幅值为19~27 kPa,振动次数为10 000次.
图 1

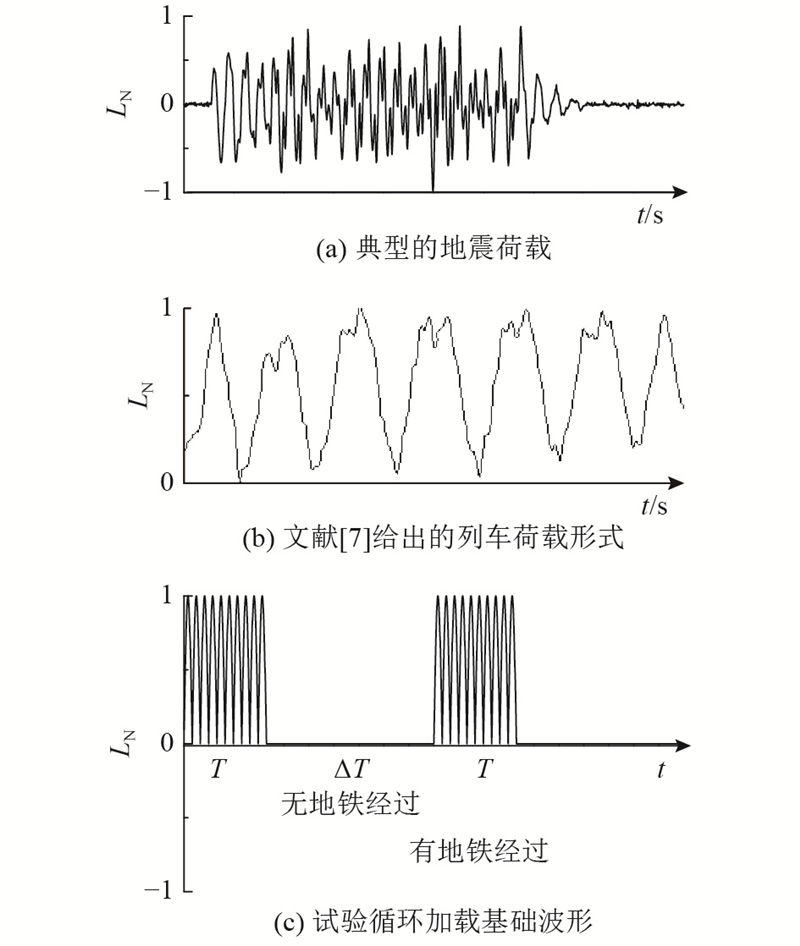

图 1 2种常见动荷载形式和本研究循环加载采用的基础波形
Fig.1 Two types of normal dynamic load and waveform applied in this paper
1.3. 有效应力路径
如图2所示为循环三轴试验的有效应力路径. 图中,p′为平均有效主应力,ps′为饱和阶段平均有效主应力,p0′为振动阶段起始平均有效主应力,q为偏应力,qs为振动阶段初始静偏应力,qd为动偏应力,qf为达到临界状态的偏应力(又称静破坏强度),M为临界状态线(critical state line,CSL)的斜率. 在三轴试验中,有
图 2

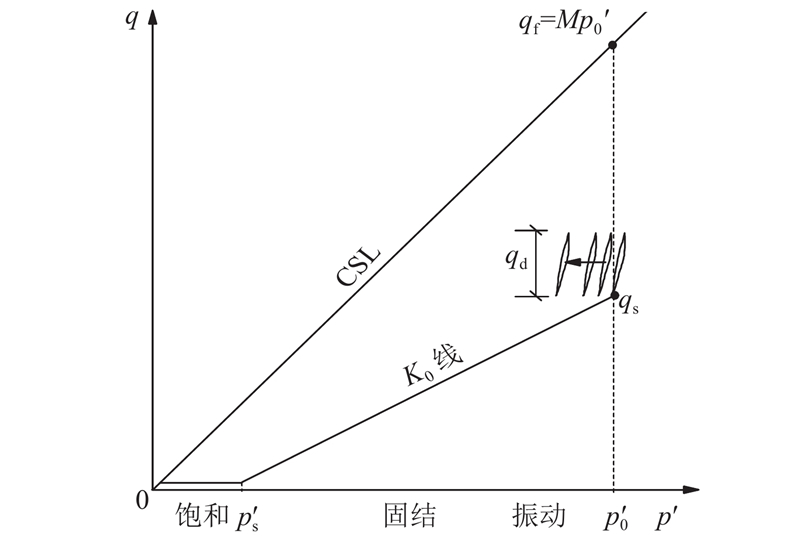

图 2 动三轴试验中试样的有效应力示意图
Fig.2 Diagram of efficient stress path of soil sample on triaxial test
式中:σ1、σ3分别为轴向应力和径向应力. 如图2所示,饱和阶段的有效应力路径是一条与p′轴重合的直线. 为了保证试样合轴,设置q=0~1.0 kPa. 为了保证试样径向不受拉应力,对试样施加有效围压σ3s′=10 kPa. 因此p′由0增至ps′,由式(1)可知
固结步的有效应力路径(即K0线)是斜率小于临界状态线CSL斜率的直线. 在固结过程中p′、q成固定比例增加,ps′增至p0′,q从0增至qs. 根据式(1)、(2)及K0的定义,有
式中:
循环加载步的有效应力路径是众多斜率为3的短斜线圈,其纵向行程即振幅为qd. 循环加载累积产生的残余孔隙水压力为u,u增大使平均有效主应力p′减小,导致短斜线逐渐向左移动,直至达到稳定或逼近临界状态线而破坏.
对有效应力路径发展进行分析可知,振动起始点到CSL的竖向距离为qf−qs,即振动幅值qd的容许范围. 黄茂松[12]基于此提出描述动应力水平的参量,相对偏应力水平:
经前期试验测得qf=146 kPa.
选用相对偏应力水平作为动应力水平的描述参量,可以同时考虑静偏应力、动偏应力、静破坏偏应力的耦合作用,具有较强的理论意义.
1.4. 试验方案
为了研究振动方式对塑性应变增长速率的影响,分别设置连续振动组和间歇振动组,试验方案如表2所示. 对于连续振动组仅考虑相对偏应力水平的影响,对于间歇振动组则同时考虑相对偏应力水平与停振比的影响.
表 2 循环加载试验方案
Tab.2
试样编号 | D | T/s | ΔT/T | N |
Con-CYC-1 | 0.428 | 连续振动 | 10 000 | |
Con-CYC-2 | 0.339 | 连续振动 | 10 000 | |
Con-CYC-3 | 0.288 | 连续振动 | 10 000 | |
Con-CYC-4 | 0.215 | 连续振动 | 10 000 | |
Int-CYC-1 | 0.401 | 10 | 0.5 | 10 000 |
Int-CYC-2 | 0.345 | 10 | 1.0 | 10 000 |
Int-CYC-3 | 0.323 | 10 | 2.0 | 10 000 |
Int-CYC-4 | 0.304 | 10 | 4.0 | 10 000 |
Int-CYC-5 | 0.417 | 10 | 5.0 | 10 000 |
Int-CYC-6 | 0.366 | 10 | 10.0 | 10 000 |
2. 试验结果与分析
如图3所示,在每次振动作用下土体产生的实时应变εi包括可恢复的弹性应变εe和不可恢复的塑性应变εp. 塑性应变曲线以振动阶段起始值为零点,由单位循环内应变的最低点连接可得. 由于本研究仅讨论塑性应变,将塑性应变εp直接记作ε.
图 3

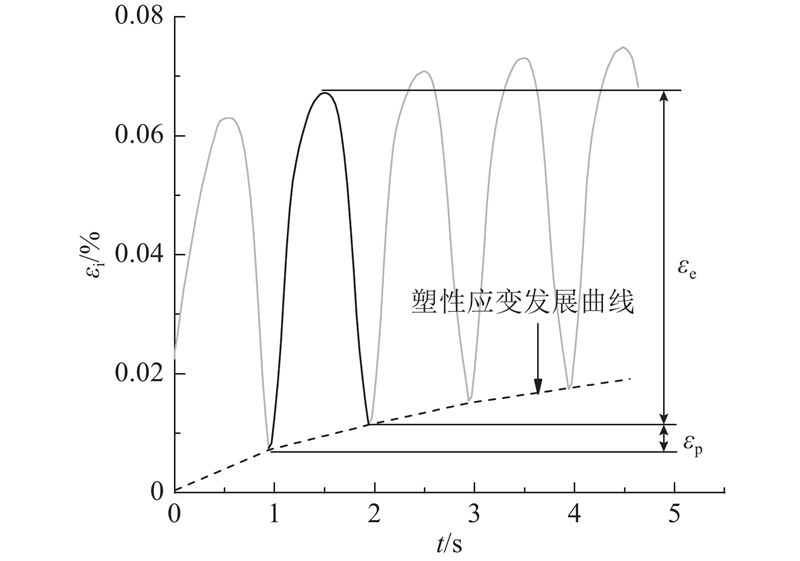

图 3 动力加载阶段塑性应变的测定示意图
Fig.3 Diagram of measurement of plastic strain in dynamic loading stage
2.1. 连续振动
图 4

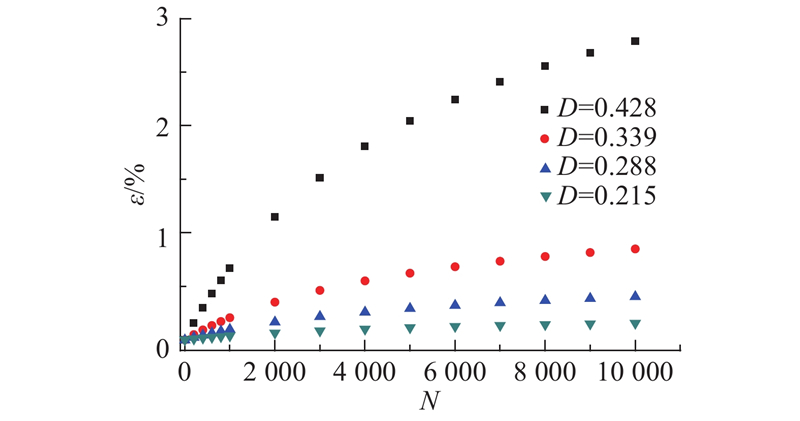

图 4 正常坐标系下连续振动的塑性应变发展过程
Fig.4 Development of plastic strain under continuous vibration in normal coordinate system
图 5

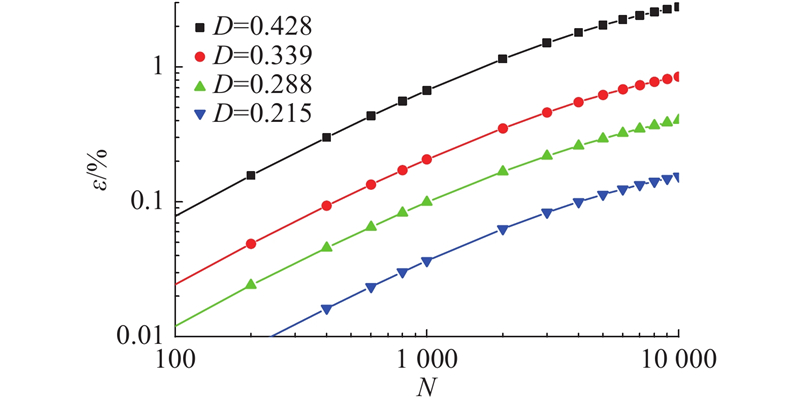

图 5 双对数坐标系下连续振动的塑性应变发展过程
Fig.5 Development of plastic strain under continuous vibration in double-logarithm coordinate system
1)等效初次塑性应变. 在GDS动三轴试验系统中,对某次循环下不可恢复应变的测量有不可避免的误差,原因如下:在振动过程中试样刚性底座上下移动,对于试样顶部的位移传感器读取轴向变形数据有一定的影响;在间歇加载下,对振动过程的采样精度不高. 塑性应变随振动次数增加而累积,测量偏差对累积塑性应变的影响减小,因此塑性应变累积曲线具有较高的可信度. 基于此,为了得到塑性应变在各振次的等效增量dεN,采取数学微分方法[27]:对应变累积曲线进行拟合,得到累积塑性应变与振次的关系函数ε(N);求导得到ε′(N),即各振次应变等效增量dεN与振次N的关系函数;取N=1,可以得到等效初次循环塑性应变增长率dε1,与等效初次塑性应变ε1在数值上相等. 这种方法求得的等效初次应变在一定程度上可以表征真实的初次塑性应变.为了保证其准确度须尽量降低应变累积曲线的拟合误差,须选取相关系数高、趋势吻合度高的拟合函数. 分别采用幂函数y=axb、双曲函数y=x/(ax+b)这2种常见函数[28]对试验结果进行拟合,效果如图6所示.可以看出,试验结果与双曲函数较吻合. 类似地,对各条塑性应变累积曲线进行双曲函数拟合,得到参数a、b及拟合情况,如表3所示. 表中,R为相关系数.
表 3 连续振动下塑性应变曲线的拟合参数
Tab.3
试样编号 | a | b | R2 | dε1/(%/次) |
Con-CYC-1 | 0.231 | 1 287.32 | 0.99 | 7.77×10−4 |
Con-CYC-2 | 0.762 | 4 188.03 | 0.99 | 2.39×10−4 |
Con-CYC-3 | 1.606 | 8 819.23 | 0.99 | 1.13×10−4 |
Con-CYC-4 | 4.123 | 23 421.51 | 0.99 | 4.27×10−5 |
图 6

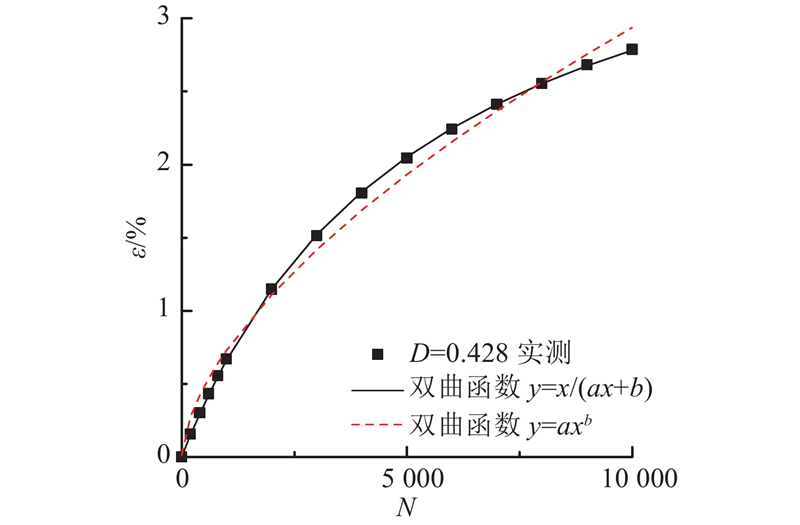

图 6 2种函数对塑性应变发展过程的拟合效果
Fig.6 Results of plastic strain development fitted by two types of functions
图 7

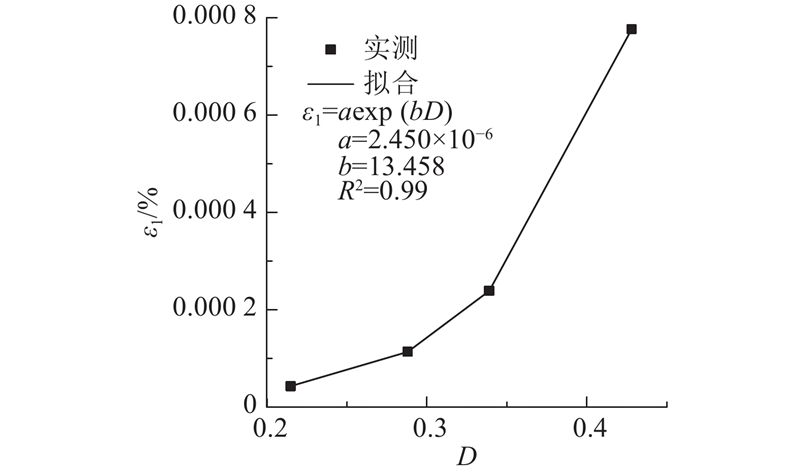

图 7 连续振动下等效第1次塑性应变与相对偏应力水平的关系
Fig.7 Relationship between equivalent initial plastic strain and relative deviatoric stress level under continuous vibration
2)归一化应变增长率. 对得到的拟合公式求导,即可得到等效塑性应变增长率dεN与振次N的函数关系. 将各振次下的等效塑性应变增长率dεN对初次增长率dε1归一化得到归一化增长率dεN/dε1,物理意义为各振次等效应变增长率对初次增长率的衰减程度. 绘制归一化增长率dεN/dε1与振次N的关系,如图8所示. 可以看出,dεN/dε1的发展可以分为2个阶段:在N=1~1 000时处于快速衰减期,曲线近似为线性;在N=1 000~10 000时处于缓慢衰减期,曲线坡度不断减小. 在连续振动条件下,最终归一化等效塑性应变增长率约为12.8%,说明此时的塑性应变势仍然较为显著. 如果以dεN/dε1<10%作为应变增长进入稳定期的标志,则在连续振动下应变在振动过程中尚未进入稳定期,因为该淤泥质软土黏粒质量分数较高,土体结构单元亲水性较高,土体具有低渗透性、高压缩性的特点,在长期连续振动作用下塑性应变持续增长、不易稳定. 不同相对偏应力水平D的连续振动作用下得到的归一化增长率曲线重合度较高,说明D对连续振动归一化应变增长率几乎没有影响. 以双曲函数的一次导函数y=n/(mx+n)2拟合归一化增长率曲线,其中,m,n为曲线的形状参数. 拟合情况如表4所示. 可以看出,不同相对偏应力水平下的拟合结果较接近,但是与D没有相关性. 由此可知,当其余条件相同,仅D(等效于动应力幅值)不同时,连续振动下塑性应变的归一化增长率曲线具有唯一性,与黄茂松等[12-13]对塑性应变的研究结论一致. 连续振动下曲线的形状参数m、n可以取平均值1.798×10−4、0.999 64.
表 4 归一化塑性应变增长率曲线的拟合参数
Tab.4
试样编号 | m/10−4 | n | R2 |
Con-CYC-1 | 1.79 | 0.999 64 | 1.00 |
Con-CYC-2 | 1.82 | 0.999 63 | 1.00 |
Con-CYC-3 | 1.82 | 0.999 64 | 1.00 |
Con-CYC-4 | 1.76 | 0.999 65 | 1.00 |
平均值 | 1.798 | 0.999 64 | 1.00 |
图 8

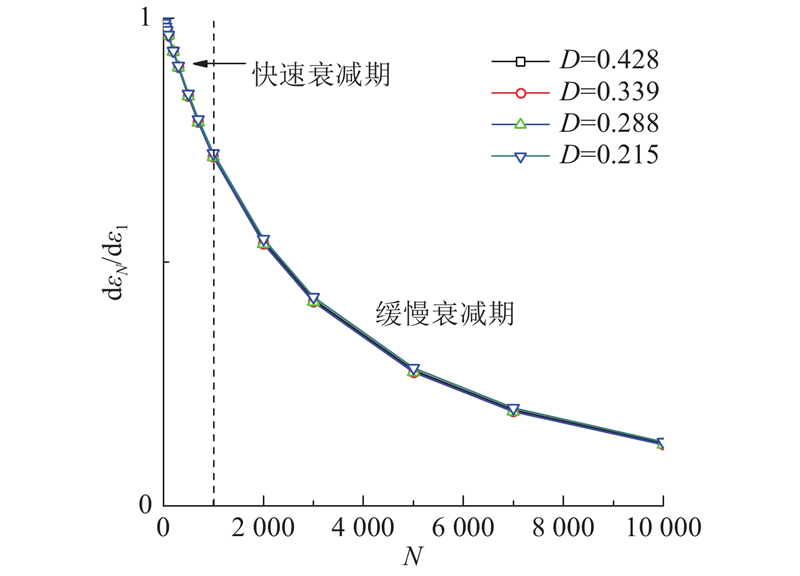

图 8 连续振动下归一化塑性应变增长率的发展过程
Fig.8 Development of normalized growth rate of plastic strain under continuous vibration
2.2. 间歇振动
在正常坐标系中,间歇性循环加载作用下的塑性应变累积曲线如图9所示. 可以看出,曲线有2处明显交叉:ΔT/T=10.0在N=2 000、7 000处,分别被ΔT/T=1.0、2.0反超;ΔT/T=5.0在N=1 800处被ΔT/T=1.0反超. 该现象表明不同停振比对应的应变增长率衰减速度不一样,无法平行增长,会出现交叉现象.
图 9

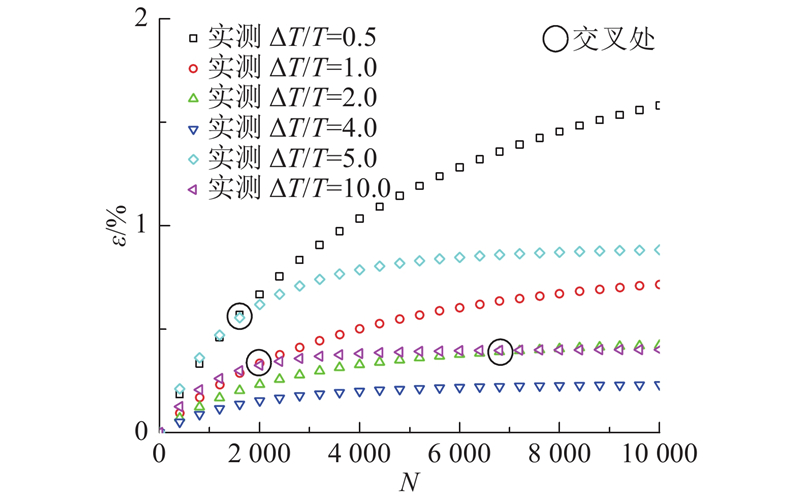

图 9 正常坐标系下间歇振动的塑性应变发展过程
Fig.9 Development of plastic strain under intermittent vibration in normal coordinate system
图 10

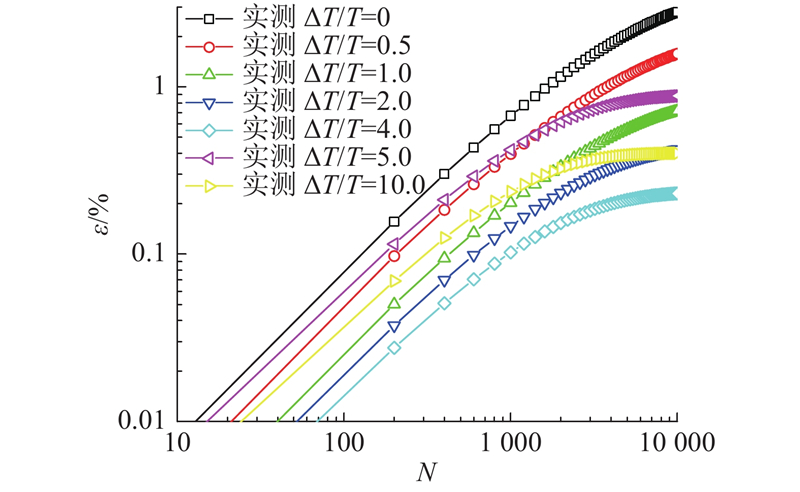

图 10 双对数坐标下间歇振动的塑性应变发展过程
Fig.10 Development of plastic strain under intermittent vibration in double-logarithm coordinate system
表 5 间歇加载试验结果拟合参数
Tab.5
试验编号 | a | b | R2 | dε1/(%/次) |
Int-CYC-1 | 0.416 | 2 180.95 | 0.98 | 4.58×10−4 |
Int-CYC-2 | 0.992 | 3 990.62 | 0.99 | 2.50×10−4 |
Int-CYC-3 | 1.862 | 4 830.13 | 0.99 | 2.07×10−4 |
Int-CYC-4 | 3.672 | 5 675.99 | 0.98 | 1.76×10−4 |
Int-CYC-5 | 0.975 | 1 295.25 | 0.99 | 7.71×10−4 |
Int-CYC-6 | 2.237 | 1 834.56 | 0.98 | 5.44×10−4 |
图 11

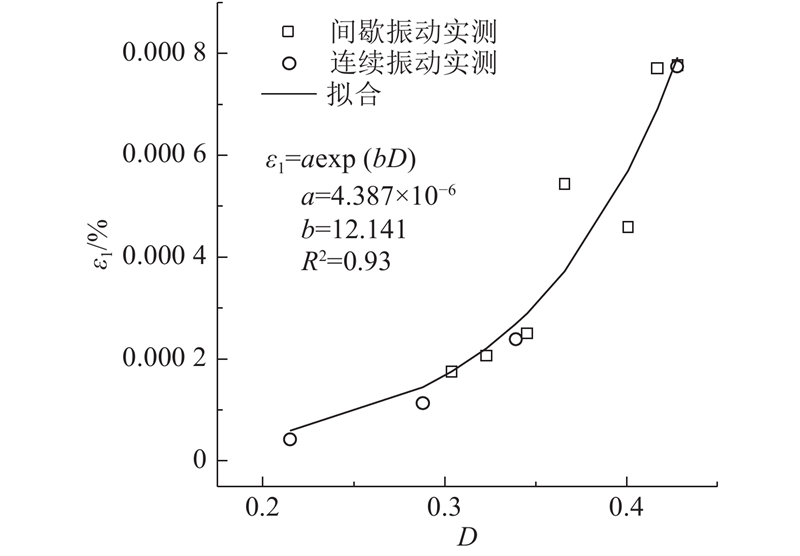

图 11 等效初次塑性应变与相对偏应力水平的关系
Fig.11 Relationship between equivalent initial plastic strain and relative deviatoric stress level
2)归一化塑性应变率. 如图12所示为不同停振比ΔT/T对应的归一化应变增长率曲线. 如图12(a)所示为双对数坐标系中的试验结果. 可以看出,间歇加载下的归一化应变增长率普遍小于连续加载下的,且ΔT/T越大,差值越大. 当振动结束时,连续振动试样的残余归一化应变增长率约为13.1%,停振比ΔT/T=0.5、1.0、2.0、4.0、5.0、10.0时的残余归一化增长率分别为11.8%、8.2%、4.2%、1.8%、1.4%、0.6%. 可以看出,相同振动次数下残余归一化应变增长率随ΔT/T的增大单调减少. 在ΔT/T较大的情况下,dεN/dε1<10%,表明在间歇加载下应变增长比连续振动提早进入稳定期. 如图12(b)所示为正常坐标系中的试验结果. 可以看出,随停振比增大,塑性应变增长率的衰减趋势加剧,仅需较少的振次塑性应变增长率即可以进入稳定期,孔塑性应变累积曲线偏离原有增长趋势(见图9、10)表现为“屈服”形态.
图 12

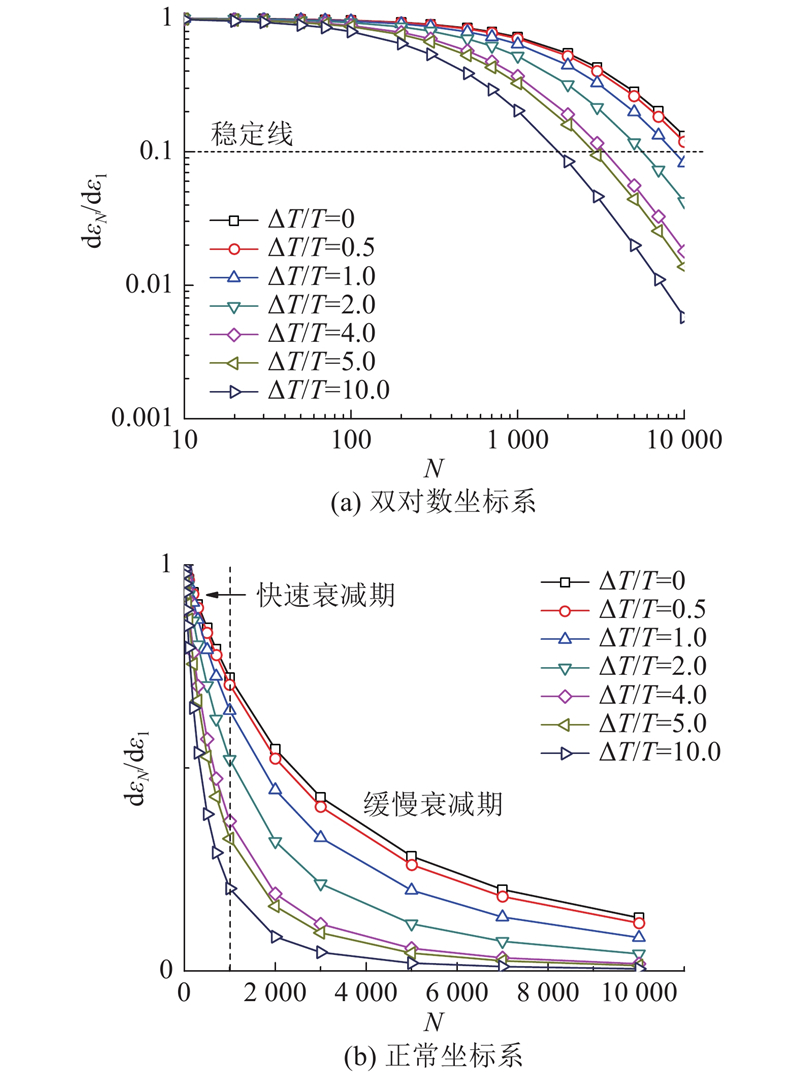

图 12 间歇加载下归一化塑性应变增长速率的发展过程
Fig.12 Development of normalized growth rate of plastic strain under intermittent vibration
3. 塑性应变预测模型
由上述分析可知,连续振动下的塑性应变率仅随振动次数改变,间歇振动下的累积塑性应变率与振动次数、停振比均有关,为本研究模型的建立提供了重要依据.
3.1. 模型框架
相对偏应力水平仅影响等效初次塑性应变,而振动次数、停振比仅影响归一化塑性应变增长速率,因此可以建立间歇加载塑性应变模型. 由图10可知,当D、ΔT/T为常数时,等效初次塑性应变
由归一化塑性应变增长率的计算过程可知,
表 6 间歇加载下归一化塑性应变增长率曲线的拟合参数
Tab.6
试验编号 | m/10−4 | n | R2 |
Int-CYC-1 | 1.91 | 0.999 62 | 1.00 |
Int-CYC-2 | 2.48 | 0.999 50 | 1.00 |
Int-CYC-3 | 3.85 | 0.999 23 | 1.00 |
Int-CYC-4 | 6.46 | 0.998 71 | 1.00 |
Int-CYC-5 | 7.52 | 0.998 50 | 1.00 |
Int-CYC-6 | 1.22 | 0.997 57 | 1.00 |
ε1的表达式为
结合式(8)、(9),可以得到
对式(10)中振动次数N进行积分可以得到累积塑性应变,表达式为
m、n、D均为常数,并且当N=0时,ε=0,可以得到式(11)的计算结果:
3.2. 参数分析
当T固定不变时,参数m、n与ΔT/T的关系如图13所示. 可以看出,m、n与ΔT/T有较好的线性回归关系,以线性函数y=kx+c拟合,结果如下:
图 13

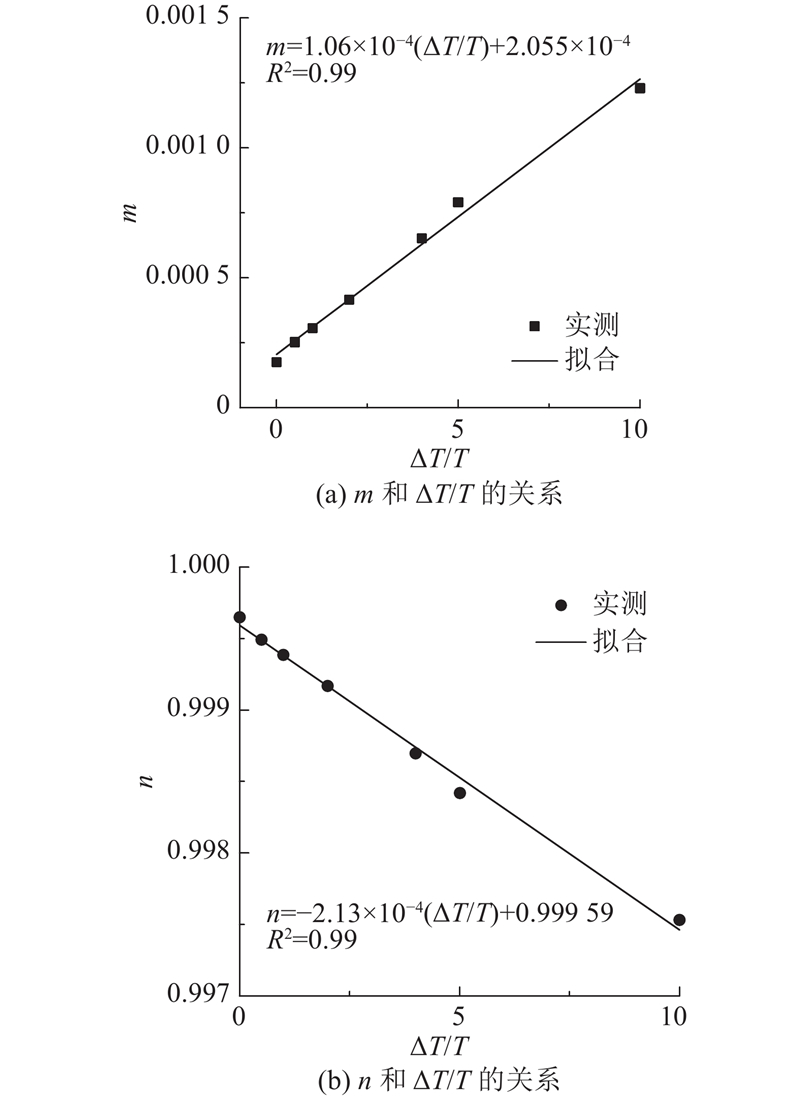

图 13 拟合参数与停振比的关系
Fig.13 Relationship between stop-vibration ratio and fitting parameter
3.3. 预测效果
根据式(12)和上述分析,可以计算不同停振比、相对偏应力水平下的间歇性循环加载长期应变发展,预测结果与试验结果对比如图14所示. 可以看出,预测结果与试验结果较吻合. 说明该模型同时考虑相对偏应力水平和停振比的影响,能较好地模拟不同停振比引起的塑性应变发展曲线交叉现象,可以解释间歇对循环应变发展的影响机制. 该模型由两部分组成,第1部分表示等效初次塑性应变,第2部分表示振动次数对塑性应变增长率的影响,相比传统的应变预测显式模型,具有物理含义清晰、操作简便、参数明确的优点. 鉴于本研究中主要采用双曲函数进行式(12)的推导,而在不同相对偏应力水平下塑性应变发展曲线的形态差异较大[12-13],结合本研究试验情况,该模型的建议适用范围为0.2<D<0.4.
图 14

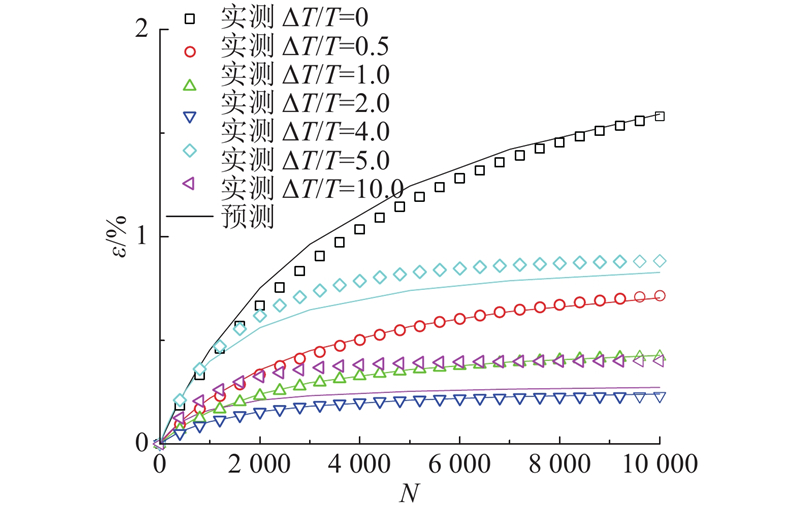

图 14 模型预测结果与实测结果的对比
Fig.14 Comparison of measured results and predicted results by proposed model
4. 结 论
(1)在双对数坐标系下,连续振动下的累积应变曲线近似为一条直线;在间歇振动作用下,累积应变曲线在前期近似为直线,在后期逐渐向横坐标偏移,坡度逐渐减小.
(2)在连续振动下归一化塑性应变增长率随振动次数增加而单调减小,与振次的对应关系具有唯一性,与相对偏应力水平无关;在间歇振动下归一化塑性应变增长率与振次的关系受停振比影响显著,随停振比增大,增长率衰减加剧,应变增长提前进入稳定期.
(3)等效初次塑性应变随相对偏应力水平的增大呈指数型增长,不同振动方式对等效初次塑性应变的影响不大,与理论上间歇不影响初次循环应变的结论相符,表明以微分方法取得的等效初次应变具有合理性.
(4)基于上述结论,可以将塑性应变模型分解为:等效初次塑性应变和应变归一化增长率两部分,并建立间歇加载塑性应变预测显式模型,该模型能同时考虑停振比、相对偏应力水平的影响,经验证预测结果与试验结果较吻合,对于在地铁列车荷载长期作用下饱和软黏土的塑性应变预测具有指导意义.
(5)结合本研究结论可知,忽略地铁荷载间歇与考虑间歇的试验结果有一定差距,因此在地铁沉降预测及稳定性评估方面,未来研究有必要考虑地铁荷载间歇及其他符合实际荷载的特点,以观测到更加符合现实工况的室内试验结果,从而得到更具实际应用意义的结论。
