大理西站支护边坡振动台试验及数值模拟
Shaking table test and numerical analysis on reinforced slope at Dali West Railway Station
通讯作者:
收稿日期: 2019-04-16
Received: 2019-04-16
作者简介 About authors
赖杰(1986—),男,讲师,博士,从事岩土本构与地下工程稳定性研究.orcid.org/0000-0002-6641-9395.E-mail:
以云南省大理西站支护边坡工程为依托,开展边坡振动台试验和数值分析,得到双排抗滑桩的弯矩、锚杆轴力、坡面加速度响应规律及边坡的最终破坏情况. 试验表明:坡面加速度响应规律与测点相对位置有关,测点相对位置越高,加速度响应越明显;坡体裂缝影响岩土体动力特性,在裂缝出现后坡体加速度响应规律会发生显著变化;在地震下抗滑桩弯矩分布接近抛物线形状,弯矩的最大值靠近岩土分界线的下方,抗滑桩弯矩随输入地震波幅值增大成非线性增长;锚杆在4 m/s2地震峰值时刻的动轴向力大于静轴向力的3倍,地震作用是锚杆受力大小的决定因素;由于锚杆的作用,边坡的最终破坏面位于边坡2#的深部,此破裂面位置由边坡2#的中上部土体的滑移破坏与下部土体的越顶破坏组成.
关键词:
Shaking table test and numerical analysis were carried out on the reinforced slope at Dali West Railway Station in YunNan province, China, for obtaining the bending moment of double-row anti-slide piles, the axial force of anchors, the acceleration response and the ultimate failure of the reinforced slope. Results show that the acceleration response of the slope is related to the different relative elevations of measuring points, which could be represented as the higher the relative elevation of measuring points, the more obvious the acceleration response. The dynamic characteristics and the law of acceleration response of rocks and soils within the slope will be changed when cracks appear in the slope. The bending moment distribution of anti-slide piles triggered by earthquake is close to the parabola shape, the maximum value of which would appear near the boundary between rock and soil. The bending moment of the anti-slide piles increases nonlinearly with the increment of the peak ground acceleration (PGA) of input seismic waves. The dynamic axial force of the bolt at the peak time in the earthquake (4 m/s2) is three times more than the one in the static condition, and the seismic action is the decisive factor for the axial force of the bolt. Based on the action of the bolt, the ultimate failure surface of the slope is located in the deep part of the slope 2#, and the location of the failure surface is composed of the sliding failure in the upper-middle body and the top-over failure within the lower body of the slope 2#.
Keywords:
本文引用格式
赖杰, 刘云, 辛建平, 王炜, 高成强, 朱海波.
LAI Jie, LIU Yun, XIN Jian-ping, WANG Wei, GAO Chen-qiang, ZHU Hai-bo.
抗滑桩和锚杆作为边坡支挡结构中的重要组合支护形式,因其抵抗力大、布桩灵活、变形协调性好,被广泛运用于工程实践中. 该组合结构构造复杂,在地震作用下的受力机制尚不明确. 目前对该组合结构的研究主要集中于单一结构,对于组合形式的研究相对较少. 涂杰文[1]利用离心机和振动台试验对抗滑桩支护边坡的受力机制进行深入分析,得到不同桩间距、不同滑体中水的质量分数、不同强度地震波下的动土压力分布、桩身弯矩以及地震波的传播规律;Zhang等[2]利用汶川地震后的大量调查数据,初步给出边坡支挡结构的典型破坏特征,揭示抗滑桩和锚杆优良的抗震性能;AI-Defae等[3-4]利用理论推导和离心机试验对单排抗滑桩边坡在地震下的受力性能进行研究,分析桩周土体材料的动剪切模量与桩埋深之间的关系,探讨桩的最大承载力;付晓等[5]针对框架锚杆和抗滑桩组合结构开展振动台试验,得到锚索预应力在不同地震波的地震加速度峰值(peak ground acceleration,PGA)作用下、不同位置处的受力特点和预应力损失特点,给出桩身动土压力的分布规律;曲宏略等[6]为了得到预应力锚索桩板墙的变形和受力特点,建立预应力锚索桩板墙计算模型,初步阐述锚索和桩之间的相互作用机理,给出预应力锚索和桩的受力情况,并通过振动台试验进行验证;赖杰等[7]开展双排桩支护边坡的振动台试验,分析双排桩桩身两侧的动土压力分布、坡体加速度特点以及破坏规律;Adachi等[8]利用振动台试验深入研究地震液化诱发的地基横向变形对桩的影响情况,探讨桩身弯矩、推力与桩的振动特性之间的关系;雷达等[9]为了保证桥基在地震作用下的安全,开展桥基抗滑支挡结构的振动台试验,重点探讨桥基边坡在不同地震强度下的失稳破坏演化过程,给出桩后土压力的分布情况以及桩身最终的开裂情况. 上述研究虽取得了一定成绩,但还局限于某些特定条件下的工程,目前有限研究尚不能完全满足工程实践的发展需求. 随着经济发展,大量的在建或拟建边坡工程须支护,加之近年来我国西部地区地震较多,保证边坡支挡结构在地震作用下的安全成为难点、热点问题.
基于此,本研究以大理西站支护边坡工程为背景,开展抗滑桩锚杆支护边坡振动台试验和数值模拟研究,初步得到抗滑桩和锚杆的受力情况,分析坡体的加速度响应规律和支护边坡破坏特点.
1. 大理西站边坡基本特征
大理西站为大理至瑞丽铁路的站点之一,车站地处大沙坝岩堆前缘,属于构造剥蚀中山地貌,地形波状起伏,横向冲沟发育,地面高程为1 860~2 000 m,坡体上覆第4系坡崩积(
图 1

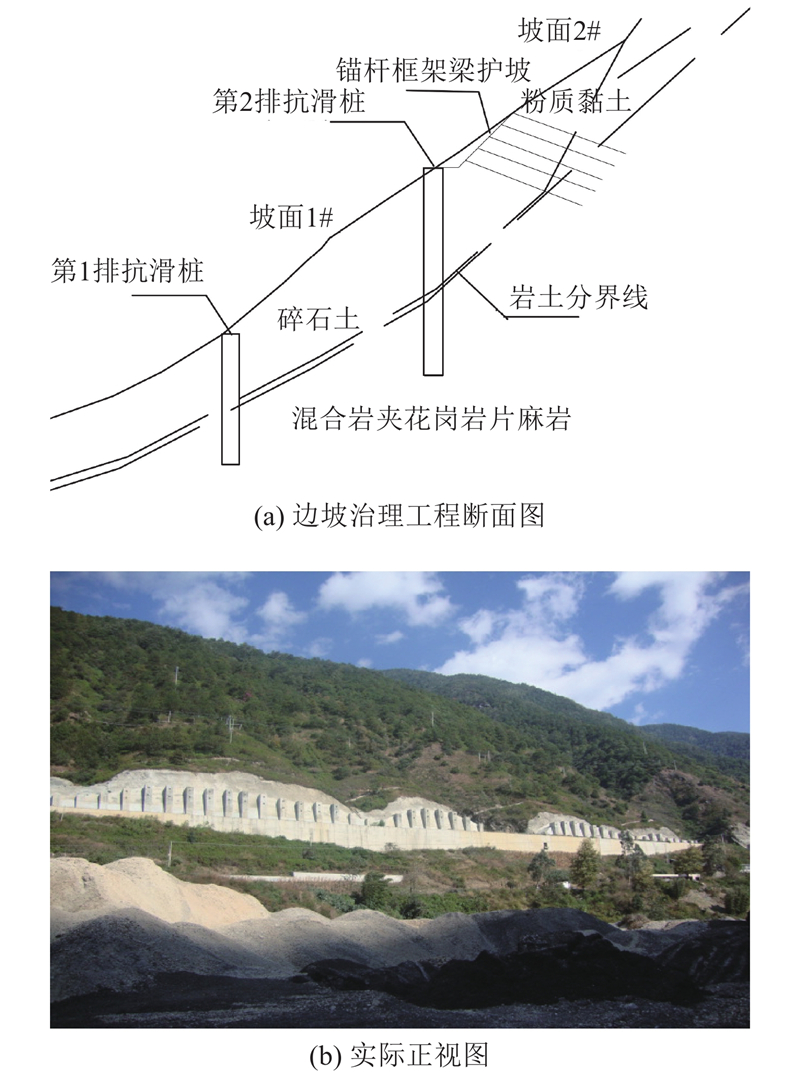

图 1 大理西站支护边坡示意图
Fig.1 Schematic diagram of supporting slope at Dali West Railway Station
该段设计地震动峰值加速度为2 m/s2,地震基本烈度为Ⅷ度,设计谱场地特征周期为0.45 s,采用抗滑桩和锚杆组合结构进行支护. 本研究振动台试验及数值模拟针对其中一典型截面进行研究,该截面采用双排桩的支护形式,第1排抗滑桩长为14.0 m,在岩土分界线以下的为7.6 m,第2排抗滑桩桩长为26.0m,在岩土分界线以下的为12.5 m,2排桩截面尺寸均为3.2 m×2.4 m,为了保证结构安全,在第2排桩后坡体采用锚杆框架梁进行护坡,典型断面如图1所示. 图中,第1、2排抗滑桩之间的坡体为坡体1#,第2排抗滑桩后面的坡体为坡体2#. 锚杆按照从下到上递增编号,分别为第1排~第5排,长度从下到上依次减小,范围为17~23 m. 须指出,在第1排抗滑桩的桩体施工完毕后(见图1(a)),施工方对第1排桩的桩前土体进行了切坡处理,最后形成了如图1(b)所示的最终支护形式. 根据现场测得试验数据,各岩土层的物理力学参数如表1所示. 表中,
表 1 各材料基本物理力学参数
Tab.1
类型 | | μ | φ/(°) | c/kPa | ρ/(kg·m−3) |
碎石土 | 370 | 0.30 | 37 | 2 | 2 150 |
粉质黏土层 | 19 | 0.35 | 15 | 20 | 1 870 |
片麻岩 | 8 790 | 0.27 | 45 | 1 900 | 2 430 |
抗滑桩 | 按弹性结构 | 2 500 |
2. 振动台试验情况
2.1. 试验相似关系
振动台试验台面为三向六自由度,最大加速度在竖向(Z向)为7 m/s2,水平向(X、Y向)为15 m/s2;最大位移在竖向(Z向)为50 mm,水平向(X、Y向)为100 mm;正常工作频率范围为0.5~40.0 Hz. 试验箱为普通刚性模型箱,其X、Y、Z向的尺寸为3.5 m×1.5 m×1.8 m. 采用相似理论和量纲分析法[9-13]来进行材料相似比的推导,选取密度
2.2. 模型材料设计
试验中坡体碎石土层、基岩(片麻岩)的相似材料采用标准砂、石膏粉、滑石粉、水泥、水为基本材料,按照正交设计采用不同的配合比进行配比,以满足如表2所示的相似关系. 表中,
表 2 模型主要相似常数
Tab.2
物理量 | 相似关系 | 相似常数 | 物理量 | 相似关系 | 相似常数 | |
密度 | | 1 | 内摩擦角 | | 1 | |
长度 | | 40 | 应力 | | 40 | |
弹性模量 | | 40 | 时间 | | 6.324 | |
应变 | | 1 | 频率 | | 0.158 | |
加速度 | | 1 | 剪切波速 | | 6.324 | |
弯矩 | | 2 560 000 | 集中荷载 | | 64 000 |
由于模型尺寸、材料选取的限制,难以找到完全相似的材料,本研究参考林皋等[10]相关研究成果,更侧重于结构损伤破坏,强调强度的相似,试验中材料的弹性模量并不能完全相似,仅为近似相似.
2.3. 模型设计
图 2
2.4. 试验监测计布设

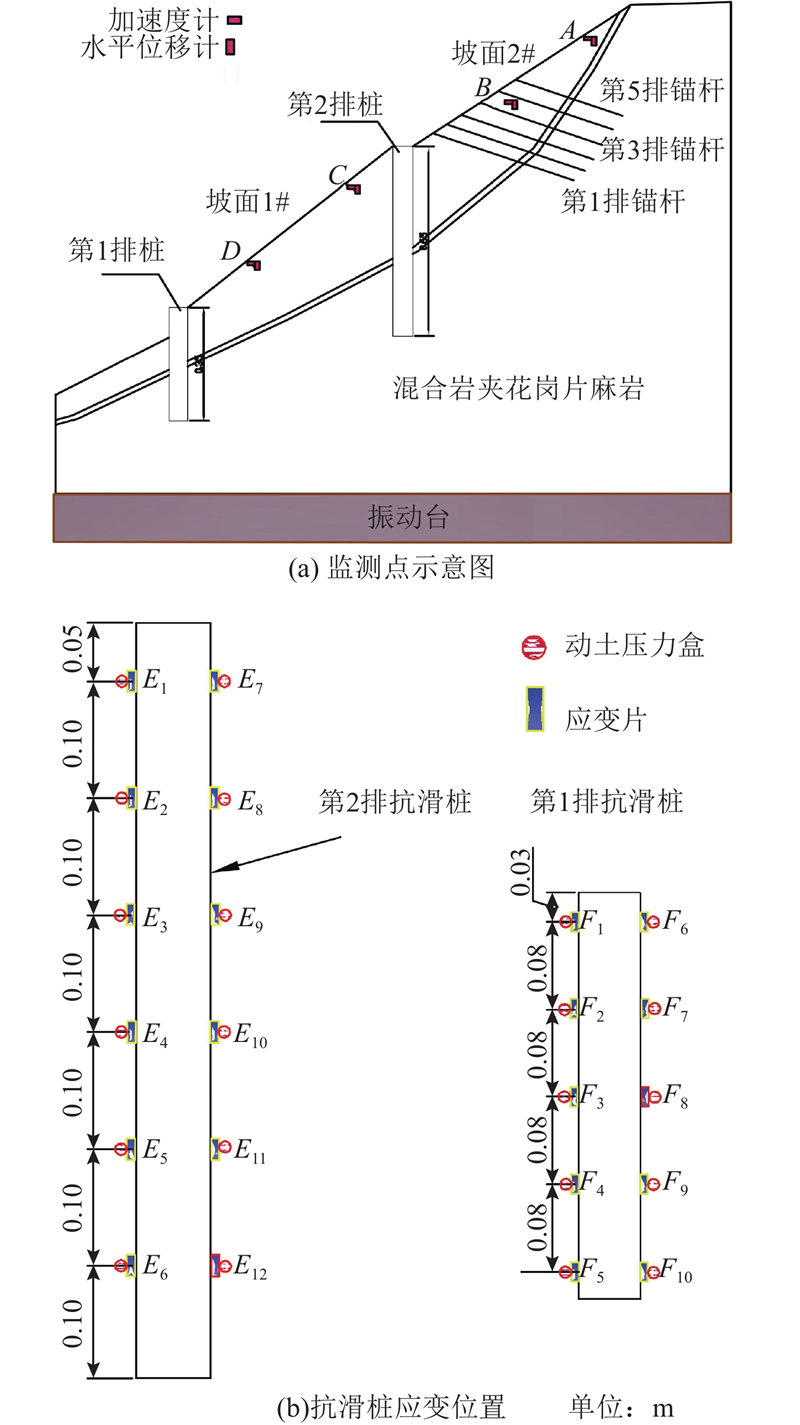

为了得到抗滑桩和坡体的动力响应规律,在坡面1#、2#设置位移和加速度监测计A~D,其中A、B位于坡面2#,C、D位于坡面1#,具体位置如图2(a)所示. 图中,水平地震激励的方向为边坡的倾向. 在第1、2排抗滑桩体前、后均设有应变片和动土压力盒,分别记为F1~F10及E1~E12,其中F1~F5及E1~E6为桩后监测计,靠近坡体上方.
2.5. 试验地震激励
试验选择Wenchuan Wolong(NE)地震波作为地震激励,地震波均为双向输入(水平向地震波沿坡面方向,水平向、竖直向的地震波形均为现场实际的监测数据),在试验中地震激励主要通过振动台液压系统模拟的地震加速度来实现. 为了探讨地震动强度的影响及得到支护边坡的最终破坏形态,试验采用逐级加载的办法,每一级增加水平地震强度1 m/s2,竖向地震波峰值取同级水平向地震波峰值的1/2[14]. 为了满足相似比的要求,在试验中须将所有地震波按照时间压缩比为1∶

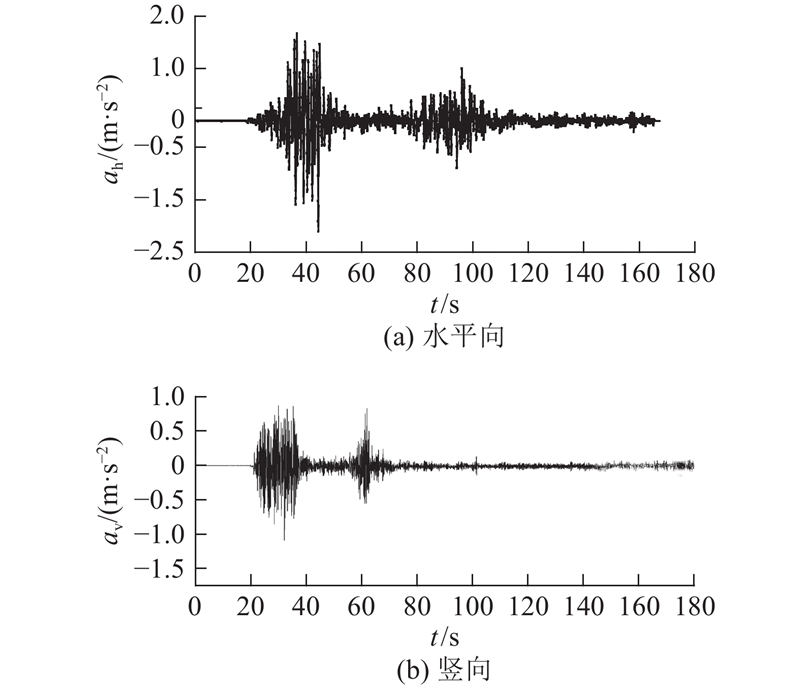

图 3
图 3 模型试验中输入地震激励(汶川,2 m/s2)
Fig.3 Input seismic wave in model test (Wenchuan, 2 m/s2)
3. 数值模拟模型
为了保证结果的可靠性,除了采用振动台试验外,本研究还采用数值模拟进行数据对比. 数值模拟尺寸为试验的40倍,模型宽为140 m,高为72 m. 在计算时采用有限元软件FLAC3D[15],在数值模型中岩土体和抗滑桩采用实体单元进行模拟,由于在边坡支护中抗滑桩结构自身较难破坏,将其视为弹性材料,岩土体则满足Mohr-Coulomb准则,具体计算参数如表1所示. 锚杆采用Cable单元进行模拟,该单元的参数为弹性模量为2×105 MPa,屈服力为643 kN,截面面积为8.038 cm2,锚杆通过砂浆与周围土体发生相互作用,砂浆的黏聚力为6.8 MPa,摩擦角为39°;连系梁采用梁单元进行模拟,对应截面尺寸为40 cm×30 cm,弹性模量为34 500 MPa.
图 4
图 4 支护边坡数值模拟模型示意图
Fig.4 Schematic diagram of numerical simulation model for reinforced slope
4. 数据分析
4.1. 坡面加速度分析
坡面加速度响应能体现地震作用下坡体的动力特性,为了得到大理西站支护边坡的坡体加速度响应规律,在试验和数值模拟的坡体1#、2#的相同位置处均设置加速度、位移监测计A~D(见图2). 由于加速度相似比
如图5(a)所示为试验中坡面监测点A~D的水平加速度峰值. 可以看出,当输入PGA=2~6 m/s2时,监测点A~D的加速度响应PGA均大于输入地震波,坡面监测点的加速度具有放大效应,且呈现出位置越高、放大效应越大的特点;当输入地震波PGA>6 m/s2时,坡体2#处的监测点C处PGA响应增长迅速,在数值上超过位置更高的测点A、B,不满足上述监测点位置越高、加速度响应越明显的特点,即坡面加速度响应规律发生显著变化. 结合本研究振动台试验现象可以看出,坡体1#坡脚处产生裂缝,裂缝的产生使坡体损伤,因而坡体加速度响应规律发生较大变化.
图 5

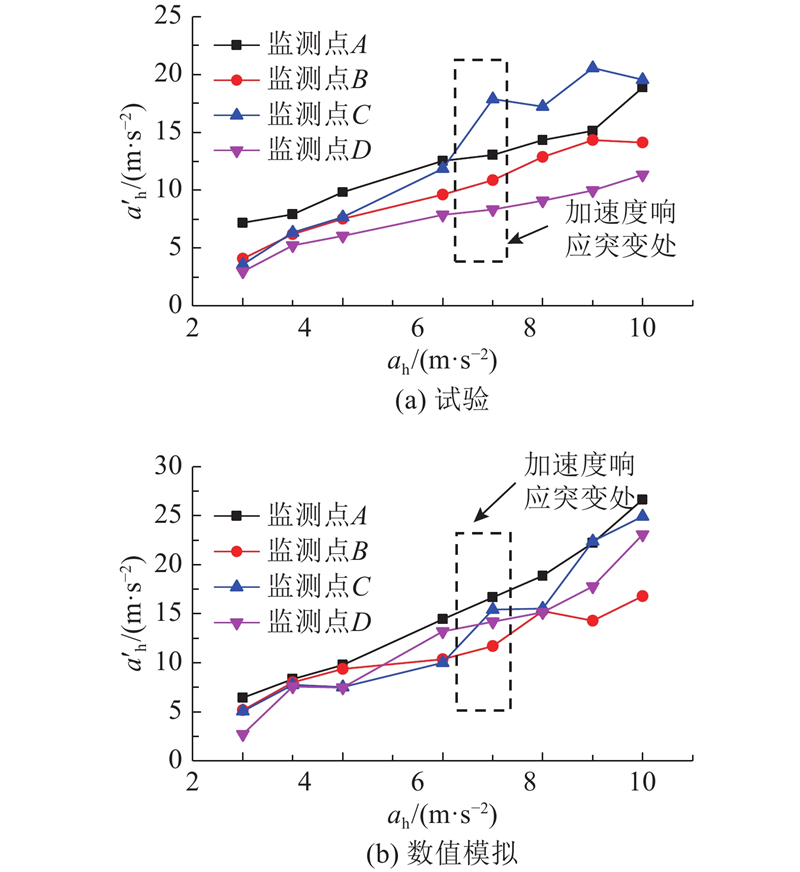

图 5 坡面加速度的试验与数值结果对比
Fig.5 Comparison of experimental and numerical results of slope acceleration
如图5(b)所示为数值模拟中坡体的加速度响应. 可以看出,当输入地震波

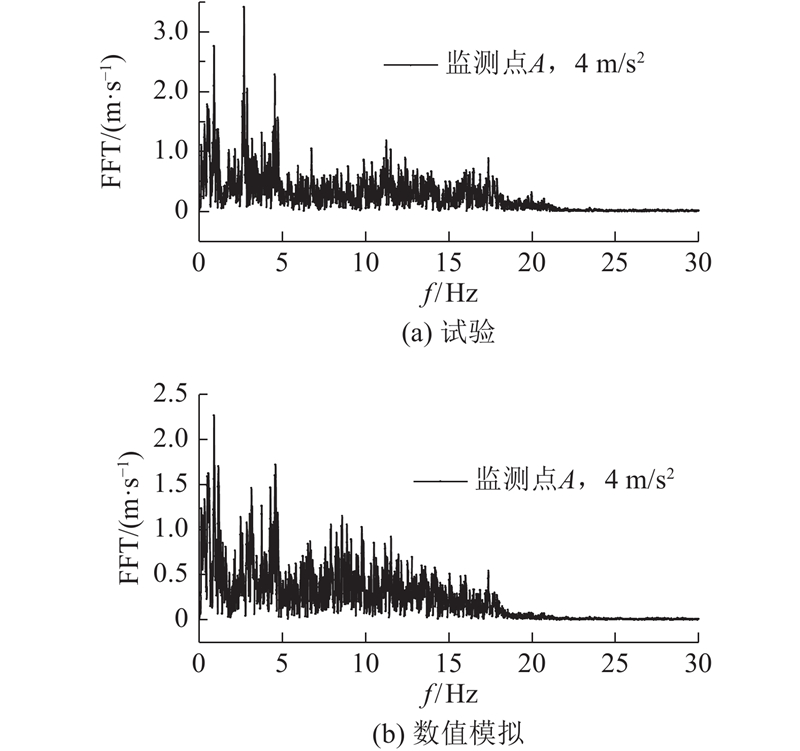

如图6所示为输入地震波峰值PGA=4 m/s2时,监测点A的加速度傅里叶谱幅值响应情况. 图中,FFT为快速傅里叶谱变化幅值(fast Fourier transformation). 可以看出,在振动台试验与数值模拟中,监测点A的傅里叶谱幅值主要集中于0~17 Hz,在小于5 Hz范围内峰值最大,加速度傅里叶谱响应最明显. 对监测点B~D的数据进行统计,能够得出类似的规律(数据过多,不再赘述). 从数据可以看出,支护坡体在地震作用下的主要能量集中于低频部分,高频部分能量较低,推断主要原因为土体对地震波具有低频放大、高频过滤的作用. 统计其他位置监测点的加速度傅里叶谱数据,结果表明边坡岩土体不仅存在高频过滤、低频放大的特点,而且也存在监测点位置越高对应加速度傅里叶谱值越大的现象,该响应规律正好与加速度时程分析中的幅值情况吻合. 限于文章篇幅,不再赘述.
图 6
图 6 监测点A加速度傅立叶谱的试验与数值结果对比
Fig.6 Comparison of experimental and numerical results of acceleration response at monitoring point A using Fourier spectrum method
4.2. 抗滑桩受力分析
在计算抗滑桩结构内力时,可以根据现场应变片的记录数据,得到抗滑桩的弯矩[11]:
式中:

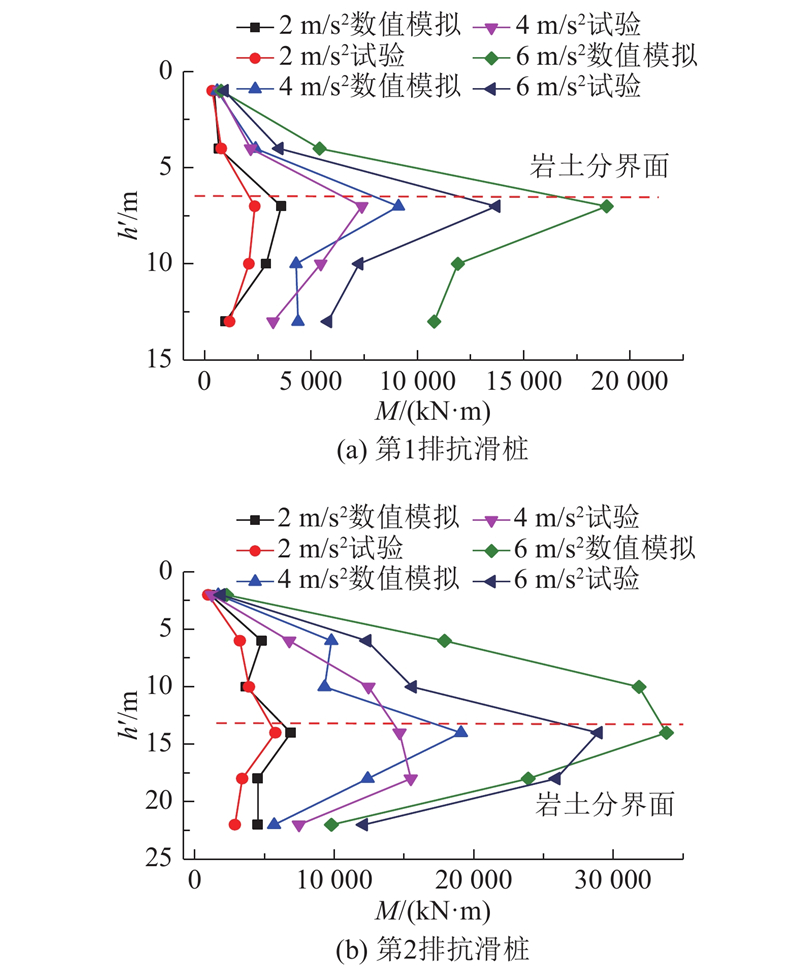

由于地震作用随时间不断变化,结构内力也随之变化,为了更好地指导工程实践,保证结构安全,对不同地震烈度下的抗滑桩内力峰值进行统计,分析分布规律. 如图7所示为抗滑桩弯矩分布图. 图中,h'为监测点距桩顶的高度. 第1、2排抗滑桩峰值弯矩分布情况表明,抗滑桩在地震作用下的弯矩分布近似成抛物线形,在靠近岩土分界面的下方位置处达到最大值,抗滑桩在岩土交界面处受力最明显,最易发生破坏;地震峰值对弯矩影响较大,抗滑桩弯矩随输入地震波大小的增长成非线性增长,当输入地震波PGA=6 m/s2时,试验中第2排抗滑桩弯矩为28 903
图 7
为了显示抗滑桩的最大弯矩随输入地震波幅值PGA增长成非线性增长的情况,更好地指导工程,将不同地震波幅值PGA下的抗滑桩最大弯矩进行统计,如表3所示. 可以看出,当PGA<4 m/s2时,抗滑桩弯矩峰值增长较缓;当PGA≥4 m/s2,抗滑桩弯矩成倍增加,成非线性规律,其中第2排抗滑桩承受弯矩大于第1排抗滑桩.
表 3 抗滑桩最大弯矩对比统计表
Tab.3
位置 | 类型 | PGA= 1 m/s2 | PGA= 2 m/s2 | PGA= 4 m/s2 | PGA= 6 m/s2 | PGA= 8 m/s2 |
第1排 | 试验 | 1 985 | 2 350 | 7 382 | 13 796 | 25 344 |
数值 | 2 340 | 3 621 | 9 105 | 17 880 | 34 283 | |
第2排 | 试验 | 5 109 | 5 785 | 14 691 | 28 903 | 48 904 |
数值 | 5 772 | 6 893 | 19 082 | 33 798 | 57 210 |
4.3. 锚杆受力分析

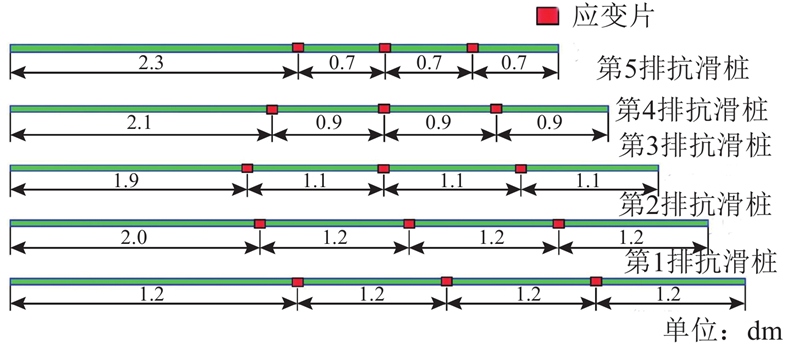

图 8

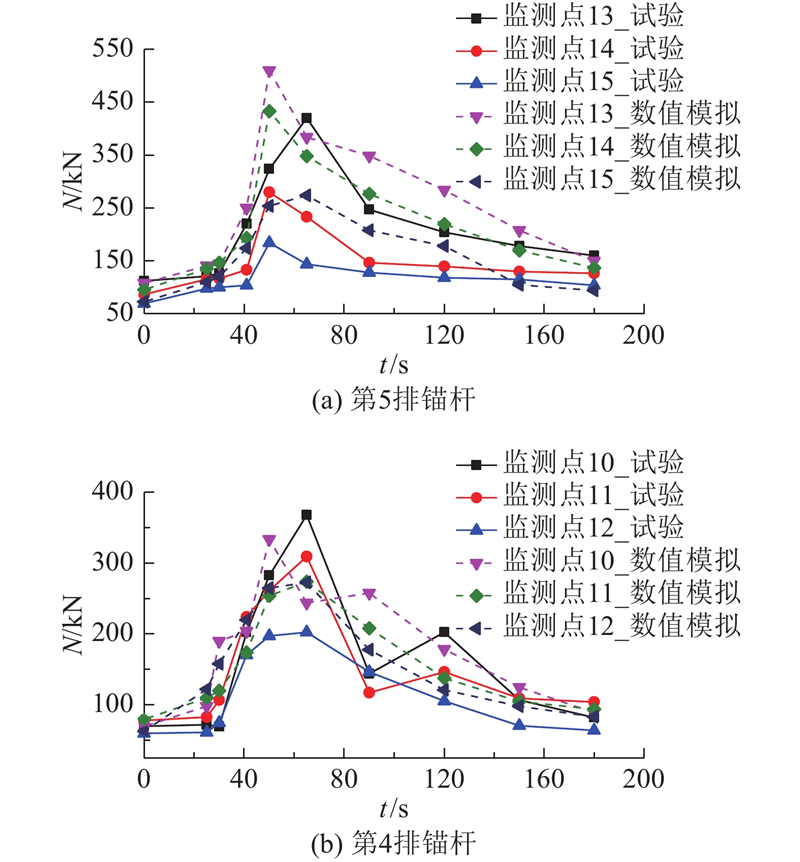

如图9所示为试验及数值模拟中输入地震波PGA=4 m/s2时锚杆不同时刻t的轴力N分布图. 可以看出,地震作用下锚杆受力N不断变化,在第50 s附近达到最大值,随着地震进行,锚杆轴向受力逐渐降低;峰值4 m/s2地震下锚杆峰值轴向力大于静力作用下的3倍,随着输入地震PGA的增大,动轴向力的增加将更为明显直到屈服;数据表明锚杆的动轴向受力远大于静轴向受力,锚杆受力增加明显;在地震结束后,由于坡体在地震中发生了损伤,出现了细小裂缝,坡体自身的抗滑力降低,锚杆震后承受的轴向力N略大于静力作用下的受力.
图 9
4.4. 坡体位移分析
除了测点加速度响应能反映坡体的动力特性和间接判别稳定性外,通过监测点的位移响应规律也可以直接判别支护边坡的稳定性. 将坡面A~D监测点的水平位移

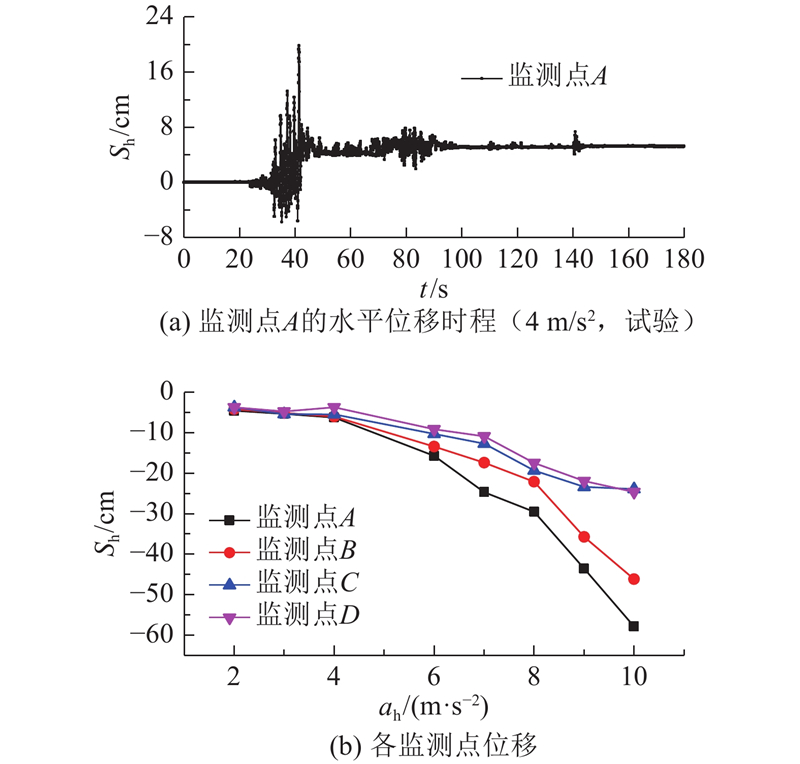

图 10
图 10 试验中监测点永久位移响应
Fig.10 Permanent displacement response of monitoring points in test
4.5. 边坡破坏分析
4.5.1. 试验现象
为了得到边坡在地震作用下的最终破坏形态,试验和数值模拟采用逐级加载的办法,即不断提高输入地震波PGA,观察支护边坡的裂缝的发展情况,以此判定边坡最终的失稳情况.

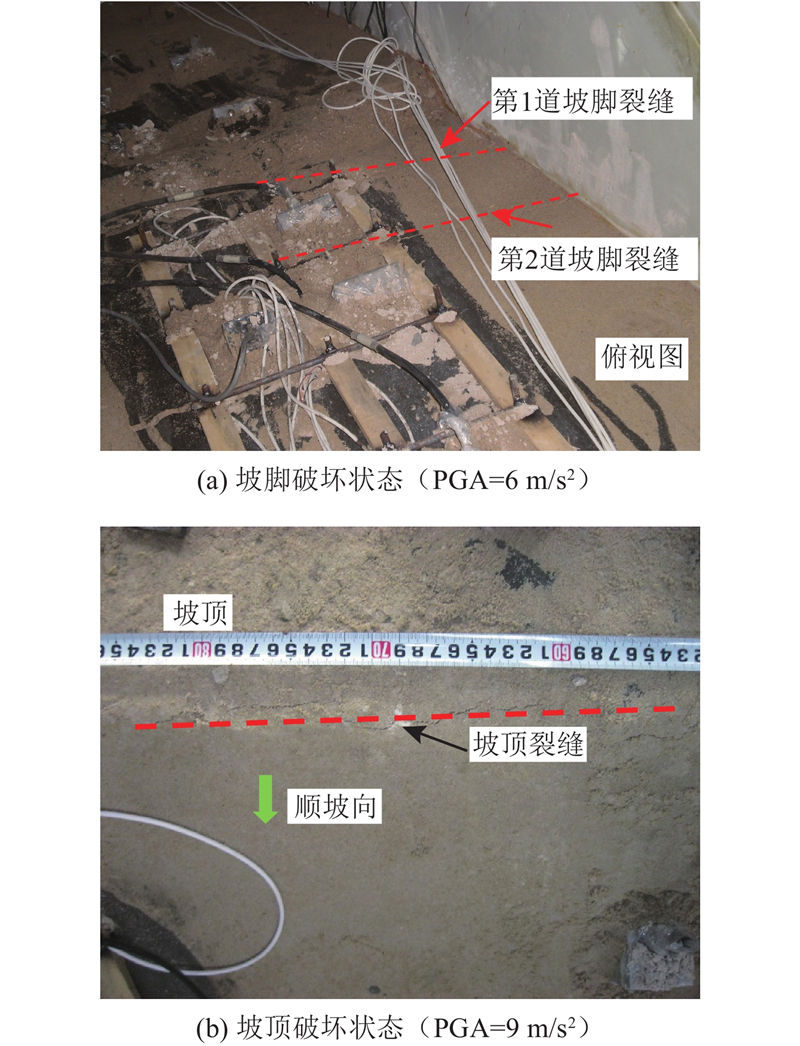

图 11
将图11试验破坏现象与4.1节坡体加速度监测数据相结合,可以看出,地震作用下坡体具有加速度放大效应,坡体越高,放大效应越明显,且地震作用具有往复性,诱发岩土体承受拉-压作用,因此位置越高的坡体在地震作用下受到的拉-压应力越明显,而岩土体抗拉强度较低,故边坡在地震作用下可能发生受拉破坏甚至抛射破坏(该现象已经在汶川地震中被证实[16]). 大理西站采用抗滑桩和锚杆共同支护形式,该组合支护形式具有抗滑桩和锚杆共同的优点,其中抗滑桩承受主要的滑坡推力,而锚杆具有较好的抗拉能力,除稳定坡体外,还能够防止第2排抗滑桩的桩后坡体发生受拉破坏. 因此大理西站在地震作用下的最终破坏为坡体的剪切破坏,破裂面首先产生于第2排抗滑桩与锚杆支护坡体之间的薄弱部分,随着地震作用增大,裂缝不断发展,最后裂缝贯通,支护边坡发生失稳破坏.
4.5.2. 数值模拟破坏特征

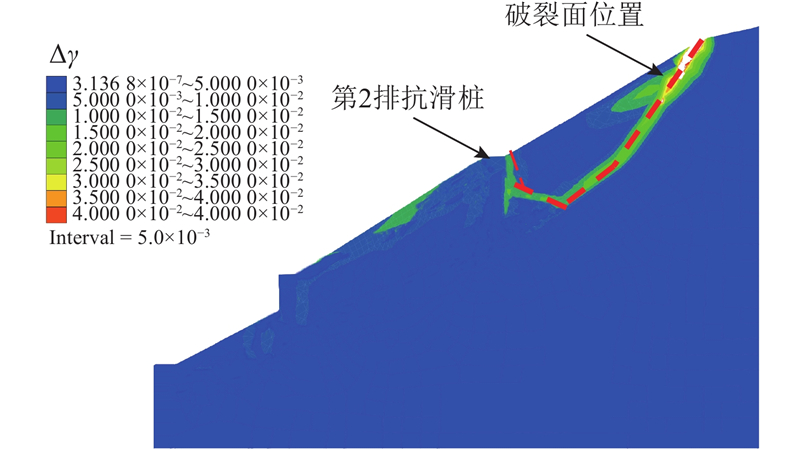

为了与振动台试验进行对比,数值模拟同样采用逐级加载的办法,以此判断支护边坡能够承受的地震加速度及最终对应的破坏面. 如图12所示为数值模拟时支护边坡的最终破坏情况. 图中,Δγ为剪应变增量. 当输入地震波峰值PGA<9 m/s2时,在第2排抗滑桩与锚杆支护之间的薄弱部分出现剪切破坏面(局部,发展较小),且在坡体2#岩土分界线(即软弱带)处亦出现剪切破坏面,该破坏面随着地震动的增加沿着岩土分界线向下发展,在靠近抗滑桩处,抗滑桩的阻碍作用阻止此破裂面继续沿着岩土分界线向下发展,坡体尚未整体失稳破坏,但若此时地震作用较大,且第2排抗滑桩与坡体2#之间存在一定的薄弱区域,破裂面可能改变初始发展方向(即沿着岩土分界线),向着薄弱区域发展;当输入地震波峰值PGA≥9 m/s2时,第2排抗滑桩与锚杆支护之间薄弱部分的剪切裂缝发生扩展并与原坡体2#已经出现的裂缝贯通,导致支护边坡整体失稳破坏,破裂面具体位置如图12所示. 该位置与试验较接近,数值模拟验证了试验结果的可靠性.
图 12
5. 结 论
(1)当输入地震波PGA=2~6 m/s2时,坡面加速度响应规律与测点的相对位置有关,相对位置越高,影响越明显;当输入地震波PGA>6 m/s2时,由于坡体裂缝产生,加速度响应规律发生显著变化,该现象对于边坡灾害预警具有重要意义.
(2)锚杆受力与地震时刻密切相关,在4 m/s2的地震峰值时刻,锚杆的动轴向力大于静轴向力的3倍;在地震作用中,地震易诱发坡体的损伤破坏,产生细小裂缝,降低坡体自身的抗滑力,导致锚杆震后承受的轴向力远大于静力作用下的受力.
(3)大理西站的滑坡推力主要由第2排桩承担,地震下抗滑桩弯矩分布接近抛物线形状,弯矩的最大值靠近岩土分界线的下部,抗滑桩弯矩随着输入地震波PGA增长主要成非线性增长.
(4)试验及数值模拟均表明,大理西站边坡工程在地震作用下的破裂面最终出现在坡体2#;由于锚杆的作用,最终破坏并非坡体的局部、浅层破坏,而是深部破坏;破裂面位置由中上部岩土交界线处的滑移破坏与下部滑体的越顶破坏组成.
