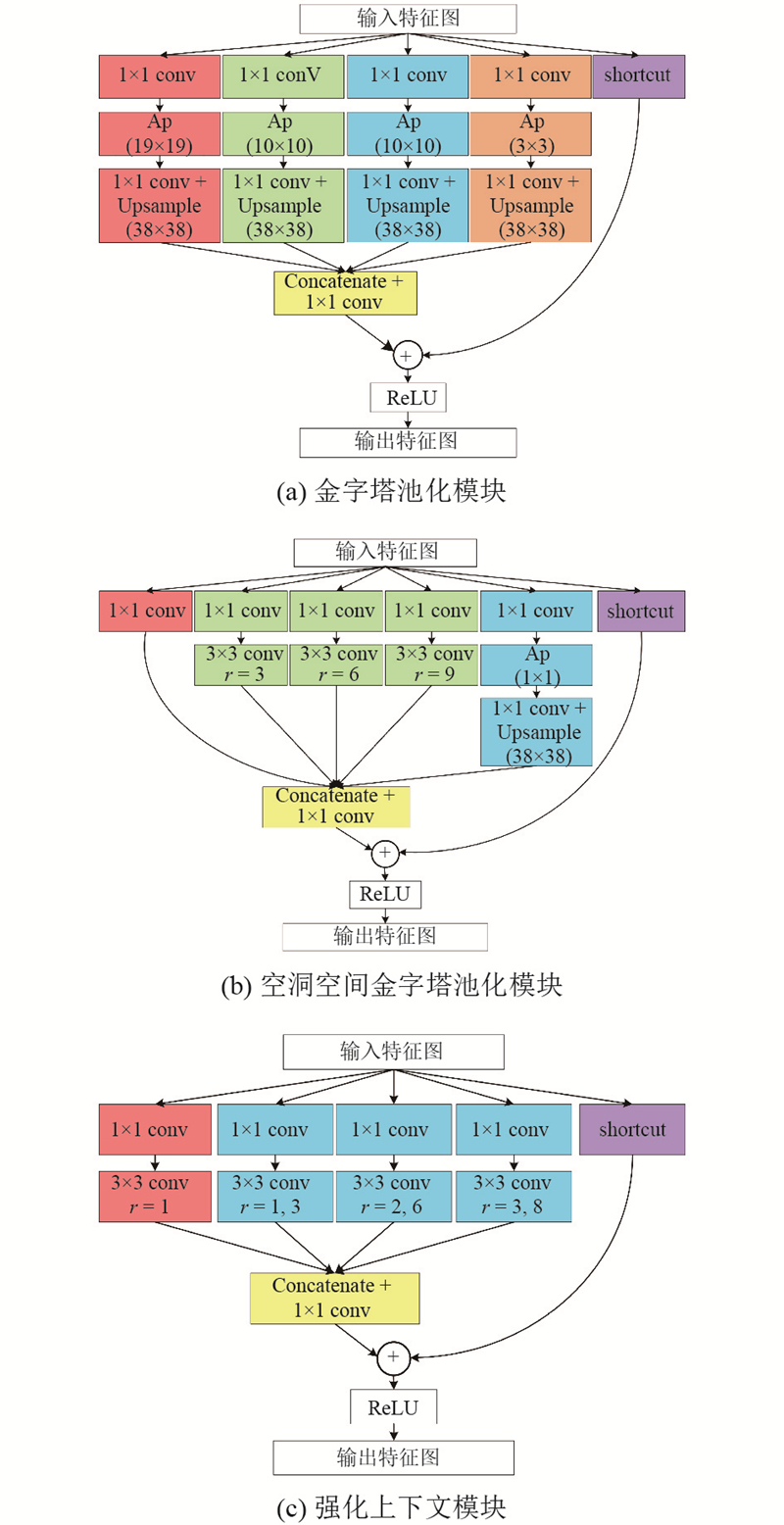

图 1 3种独立模块的具体网络结构图

Fig.1 Specific network structure diagram of three kind independent modules

4） ${\varphi _{\rm{p}}}$：生成预测特征图的方式多种多样，可以采用多条分支生成不同分辨率的特征图，也可以采用通过一条支路不断降低分辨率的形式来生成不同尺度特征图. 两者的不同在于后者将独立模块输出的特征图直接作为预测特征图，本文采用后者来生成预测特征图.

2.1. 独立模块

如图1（a）所示为金字塔池化模块（pyramid pooling module，PPM）. 图中，Ap为平均池化；Upsample表示双线性上采样；圆圈中的’+’表示逐元素相加，下同. 以文献[9]中的金字塔池化为基础，在每条分支前加入 $1 \times 1$卷积进行降维（每条分支的特征图通道数降到输入特征图通道数的 $1/4$或 $1/8$），去掉跳过连接（skip connection），加入ResNet中的快捷连接（shortcut connection）（快捷连接有助于独立模块训练，避免退化问题），并对每条分支输出特征图大小按预测层特征图大小进行修正，以适合预测网络，整体类似于金字塔结构，有助于形成多尺度上下文信息.

如图1（b）所示为空洞空间金字塔池化模块（atrous spatial pyramid pooling module，ASPPM）. 在文献[11]的空洞空间金字塔池化基础上，在每条分支前加入 $1 \times 1$卷积进行降维，调整分支数目和分支空洞卷积采样率r（分支空洞卷积采样率以不超过输入特征图分辨率为原则，并按文献[11]中的等比数列形式进行设置，来捕获多尺度上下文信息，空洞卷积采样率过大会导致卷积核有效权重数量退化；分支数目根据空洞卷积采样率数目进行设置），并加入快捷连接.

如图1（c）所示为强化上下文模块ECM，以文献[1]中的感受野模块（receptive field block，RFB）模型为基础，调整分支数目和各分支各层特征图通道数，并利用空洞卷积代替1个 $5 \times 5$或2个堆叠的 $3 \times 3$卷积，形成双空洞卷积结构，丢弃 $1 \times 3$和 $3 \times 1$卷积分支，全采用单条 $3 \times 3$卷积分支（前者虽然减少了卷积核参数，但增多了分支数）. 双空洞卷积结构如图2（a）所示，其中采样率 ${{b}} > a$，用于模拟文献[13]中人眼视觉系统中的群感受野机制，第一个空洞卷积模拟群感受野大小，第二个空洞卷积模拟视网膜图中的偏心率. 相比RFB中的模拟分支，双空洞卷积结构不仅能减少参数量，还能形成更大的有效感受野来强化上下文信息（若结构中 $s = c$忽略不写，则表示该层卷积默认采用 $c = 1$的步长）. 双空洞卷积结构中的采样率以理论感受野计算公式为指导（见式（5）），在模拟群感受野的基础上以等间隔密集采样为原则进行设置：

图 2

图 2 双空洞卷积结构及其理论感受野

Fig.2 Double-atrous convolution structure and its theory receptive field

(5) $ {R_k} = {R_{k - 1}} + ({f_k} - 1) \times \prod\limits_{i = 1}^{k - 1} {{s_i}} . $

式中： $R$为感受野大小； ${{k}}$表示第 ${{k}}$层； ${{s}}$为步长； ${{f}}$为卷积核的大小， ${{f}} = {f'} + 2 \times (r - 1)$， ${{r}}$为采样率， ${{{f}}'}$为空洞卷积实际有效的卷积核大小.

如图2（b）所示为当 $a = 1\text{、}b = 3$时的双空洞卷积理论感受野，虚线阴影部分为第一个空洞卷积作用区域，深色填充部分为第二个空洞卷积作用区域，将两者叠加，模拟群感受野机制. ECM中每条分支中的各层特征图通道数均按照逐层扩增为原来的2倍或1.5倍的方式进行调整. 多条分支结合模拟人眼群感受野.

由于不同预测层特征图大小不同，相应各独立模块分支数目、分支空洞卷积采样率(r)大小以及池化后分辨率大小均有所调整，详细结构参见附录A.

2.2. 强化上下文网络架构

2.2.1. 骨干网络

目标检测常用目标分类网络作为骨干网络，如VGG16、ResNet、DarkNet19/51^[14-15]等. 为了兼顾速度和可对比性，采用VGG16作为强化上下文网络的骨干网络.

2.2.2. 预测网络

预测网络采用多层检测方法对不同尺度目标进行检测，以ECM独立模块作用于4种大小特征图（ $38 \times 38,19 \times 19,10 \times 10,5 \times 5$）为例. 在conv4_3后连接ECM模块，在fc7后依次连接ECM_m、ECM_s和ECM_ss模块，并将各模块的输出送入检测层，进行目标定位和识别，如图3所示，将conv8_2和conv9_2的输出直接送入检测层.

图 3

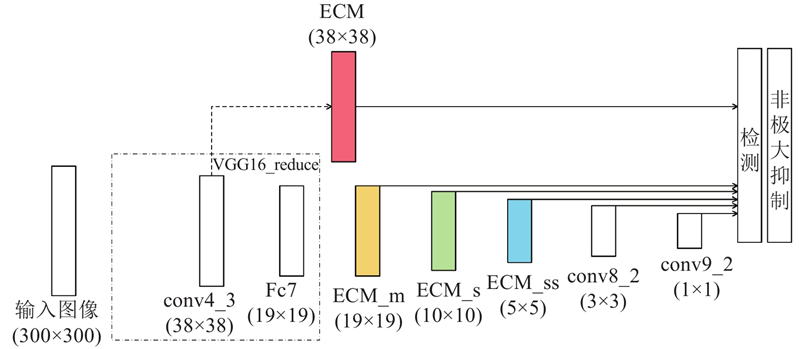

图 3 强化上下文模型网络架构

Fig.3 Enhanced context model network architecture

独立模块作用的特征图范围不同，强化上下文网络架构也有所不同，详见附录B.

2.3. 训练环境和策略

训练过程均在NVIDIA GeForce GTX 1080Ti上进行，基于PyTorch实现训练和测试. 训练遵循SSD，使用相同的匹配策略、训练目标、难分样本挖掘和默认框尺度及宽高比，详见文献[2]. 默认框单位数目有所不同，将SSD中的 $[4,6,6,6,4,4]$改为 $[6,6,6,6,4,4]$；数据增强策略稍有变化，除SSD所使用的数据增强方法外，加入小角度旋转变换（旋转角度范围为 $-{3^ \circ }\sim {3^ \circ }$）. 这是首次将旋转变换引入到一阶段目标检测网络中. 如图4（c）所示，小角度旋转变换公式如下（旋转后图像上留出的空白区域先用训练集上所有图像统计出的RGB均值进行填充，然后在缩放到统一输入图像大小的过程中图像上每一像素点都减去上述RGB均值）：

图 4

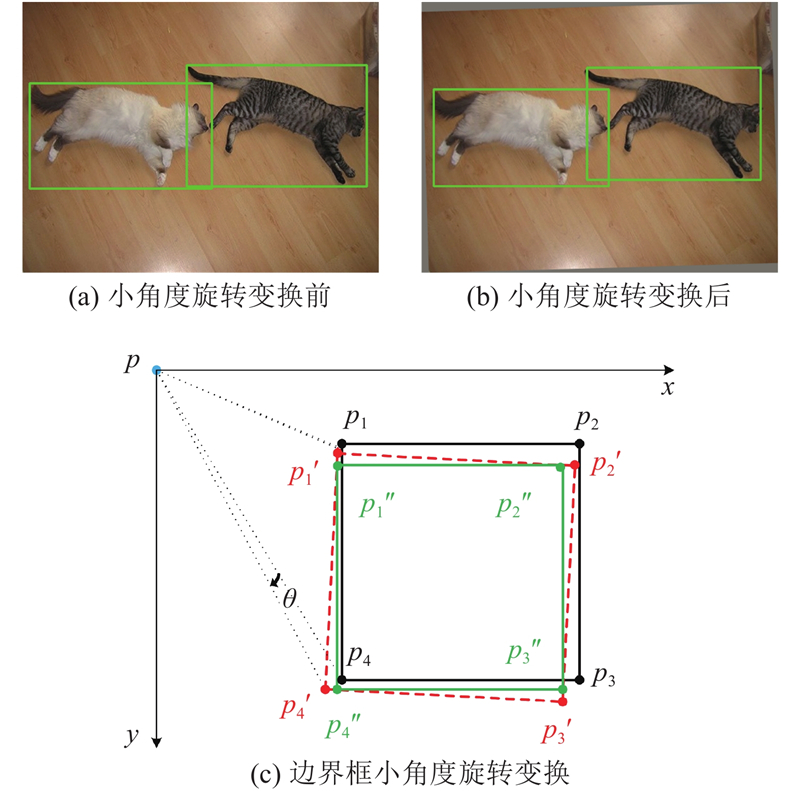

图 4 小角度旋转变换举例和原理图示意

Fig.4 Example and schematic diagram of small-angle rotation transformation

(6) $ \begin{array}{l} [p_1', p_2', p_3', p_4'] = \left[ {\begin{array}{*{20}{c}} {p_{1x}'}&{p_{2x}'}&{p_{3x}'}&{p_{4x}'} \\ {p_{1y}'}&{p_{2y}'}&{p_{3y}'}&{p_{4y}'} \end{array}} \right] = \\ \qquad \qquad \left[ {\begin{array}{*{20}{c}} {\cos \; \theta }&{ - \sin \; \theta } \\ {\sin \; \theta }&{\cos \; \theta } \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{p^{}_{1x}}}&{{p^{}_{3x}}}&{{p^{}_{3x}}}&{{p^{}_{1x}}} \\ {{p^{}_{1y}}}&{{p^{}_{1y}}}&{{p^{}_{3y}}}&{{p^{}_{3y}}} \end{array}} \right]. \\ \end{array} $

(7) $ \left. \begin{array}{l} p_{1x}^{''} = {\rm{min}} \;\left( {p_{1x}',p_{2x}',p_{3x}',p_{4x}'} \right), \\ p_{3x}^{''} = {\rm{max}} \;\left( {p_{1x}',p_{2x}',p_{3x}',p_{4x}'} \right), \\ p_{1y}^{''} = {\rm{min}} \;\left( {p_{1y}',p_{2y}',p_{3y}',p_{4y}'} \right), \\ p_{3y}^{''} = {\rm{max}} \;\left( {p_{1y}',p_{2y}',p_{3y}',p_{4y}'} \right). \end{array} \right\} $

(8) $ \left[ {p_1^{''},\,p_3^{''}} \right] = \left[ {\begin{array}{*{20}{c}} {p_{1x}^{''}}&{p_{3x}^{''}} \\ {p_{1y}^{''}}&{p_{3y}^{''}} \end{array}} \right]. $

式中： ${{{p}}_1}\text{、}{p_2}\text{、}{p_3}\text{、}{p_4}$分别为旋转前标注框4个顶点相对于图像中心点 $p$的坐标点； ${{p}}_1'\text{、}p_2'\text{、}p_3'\text{、}p_4'$分别为 ${{{p}}_1}\text{、}{p_2}\text{、}{p_3}\text{、}{p_4}$绕图像中心点 $p$旋转角度 $\theta $后得到的坐标点. 由于旋转后矩形框 ${{p}}_1'p_2'p_3'p_4'$（即图4（c）中的虚线框）不再是水平框，具有一定的方向角度，对旋转后的矩形框进行处理，转化为水平框，得到矩形框 ${{p}}_1^{''}p_2^{''}p_3^{''}p_4^{''}$，如图4（c）所示. 由于水平框只需要左上角和右下角坐标，小角度旋转变换公式只需要点 ${p_1}\text{、}{p_3}$的坐标值，对应旋转后也只需要点 ${{p}}_1^{''}\text{、}p_3^{''}$的坐标值.

训练过程使用MSAR^[16]初始化所有预测层，用于生成目标边界框坐标和置信度信息的检测层采用PyTorch中的默认初始化，并在VGG16预训练模型上进行微调. 训练细节将在第3章中说明.

3. 实验结果与分析

所有实验均在VOC2007和VOC2012 训练验证集上进行训练，并在VOC2007测试集上进行测试，且输入图像大小均缩放到 $300 \times 300$. 训练过程采用 “warm up”加“multistep”学习率策略，在前5个周期内逐步将学习率从1×10⁻⁶提升到 $4 \times {10^{-3}}$，进行网络预热. 预热结束后，固定初始学习率为 $4 \times {10^{-3}}$，并在第150、200、250个周期后分别除以10，进行“multistep”训练模式，总训练周期为300. 训练采用随机梯度下降法（stochastic gradient descent，SGD）优化目标函数，批量大小为32，动量为0.9，权重衰减系数为0.000 5，训练基于PyTorch 0.3.1、CUDA 9.0和cuDNN v5等框架.

评价指标采用均值平均精度（mean average precision，mAP），记为 $\varPhi $，衡量模型在所有类别上的综合检测结果，通过“11点法”（11个等间距召回率 $[0,0.1,0.2,\cdots,1]$形成的11个采样点）^[17]来计算模型在每一种目标上的平均精度（average precision，AP），记为 $\phi $，在此基础上计算得到均值平均精度（式（9）中的20表示VOC数据集共有20类目标）：

(9) $ \varPhi = \frac{1}{{20}}\sum\limits_{i = 1}^{20} {{\phi_i}} . $

(10) $ \phi = \frac{1}{{11}}\sum\limits_{{{t}} \in \{ 0,0.1,0.2,\cdots,1\} } {{{{P}}_{\max }}({{t}})} . $

(11) $ {{{P}}_{\max }}({t}) = \mathop {\max }\limits_{{{R}}:{{R}} \geqslant {{t}}} P({{R}}). $

(12) $ P {\rm{ = }} \frac{{{N_{{\rm{TP}}}}}}{{{N_{{\rm{TP}}}}{\rm{ + }}{N_{{\rm{FP}}}}}},R = \frac{{{N_{{\rm{TP}}}}}}{{{N_{{\rm{TP}}}}{\rm{ + }}{N_{{\rm{FN}}}}}}. $

式中：t为等间距召回率采样点， ${{{P}}_{\max }}({{t}})$为所有超过 ${{t}}$的召回率所对应的精确率的最大值； $P({{R}})$为召回率 ${{R}}$所对应的精确率； ${{P}}$为精确率， ${{R}}$为召回率；TP表示真阳性，即预测为正样本，实际也为正样本，FP为假阳性，FN为假阴性， ${N_{\rm{TP}}}$、 ${N_{\rm{FP}}}$、 ${N_{\rm{FN}}}$分别为真阳性、假阳性、假阴性的目标数量.

3.1. PASCAL VOC2007测试集上的消融研究

3.1.1. 独立模块

测试图1中3种独立模块在VOC2007测试集上的检测性能. 如表1所示（均带有小角度旋转变换），不含 $5 \times 5$独立模块的ECMNet在参数量（记为 $\varPsi $）和检测结果上都优于含 $5 \times 5$独立模块的PPMNet和ASPPMNet. ECM中的双空洞卷积结构起到了有效强化上下文信息的作用，比PPM中的池化操作和ASPPM中的空洞卷积给均值平均精度带来更大增益. 结合图5有效感受野可视化结果中的图（c）~（e）可以进一步看出，ECM中的双空洞卷积结构比PPM中的池化操作和ASPPM中的空洞卷积具有更大的有效感受野，而有效感受野大小可以粗略表示上下文信息的丰富程度，即ECM中双空洞卷积结构在强化上下文方面优于PPM中的池化操作和ASPPM中的空洞卷积.

表 1 3种独立模块在VOC2007测试集上的测试结果

Tab.1 Test results of three different independent modules on VOC2007 test set

网络模型	是否含 $5 \times 5$独立模块	$\varPsi $/10⁶	$\varPhi $/%
PPMNet	否	~30.00	79.96
PPMNet	是	~30.42	79.96
ASPPMNet	否	~30.15	80.12
ASPPMNet	是	~30.61	80.20
ECMNet	否	~29.96	80.30
ECMNet	是	~30.33	80.52

图 5

图 5 5类网络模型在2种预测层上的有效感受野

Fig.5 Effective receptive field on two kind prediction layers of five network models

3.1.2. 独立模块作用的特征图范围

如表2所示，对 $38 \times 38\text{、}19 \times 19\text{、}10 \times 10\text{、}5 \times 5$分辨率的特征图是否添加ECM进行研究（同第3.1.1节，均带有小角度旋转变换）. 从表2可知，当ECM作用于4种分辨率特征图时，所获得的检测结果最好，而当只作用于 $38 \times 38$分辨率特征图时检测结果最差，但仍比原始SSD网络均值平均精度高出2.37个百分点（详见表4中的 ${\rm{SSD}}{300^{\rm{*}}}$），且随着作用范围的扩大性能缓慢提升，可见ECM在强化浅层上下文信息上更加有效. $38 \times 38\text{、}19 \times 19\text{、}10 \times 10\text{、}5 \times 5$这4种分辨率特征图用于预测中小型目标，且位于网络中浅层，缺乏足够的上下文信息，导致检测结果不佳，而ECM的加入所带来的性能上的提升正是得益于ECM对上下文信息的有效强化，特别是4种分辨率特征图全作用时网络检测性能提升最大.

表 2 ECM作用下的特征图范围测试结果

Tab.2 Test results of feature map range acted by ECM

$38 \times 38$	$19 \times 19$	$10 \times 10$	$5 \times 5$	$\varPhi $/%
注："√"则表示ECM作用于相应分辨率的特征图.
√	−	−	−	79.88
√	√	−	−	80.33
√	√	√	−	80.30
√	√	√	√	80.52

表 4 各网络参数量及VOC2007测试集上的均值平均精度

Tab.4 Parameters of each network and mean average precision on VOC2007 test set

方法	$\varPsi $/10⁶	$\varPhi $/%
注：1)均值平均精度80.50%为文献[1]中所给的结果，自测结果只有80.42%，详见表6倒数第二行； ${\rm{ECMNe}}{{\rm{t}}_{{\rm{no}} \,{\rm{rotation}}}}300$表示不含小角度旋转变换.
${\rm{SSD}}{300^{\rm{*}}}$	~26.29	77.51
${\rm{RFB}}\,{\rm{Net300}}$	~34.19	80.50¹
${\rm{ECMNe}}{{\rm{t}}_{{\rm{no}} \,{\rm{rotation}}}}300$	~30.33	80.29
${\rm{ECMNet}}300$	~30.33	80.52

3.1.3. 小角度旋转变换

对小角度旋转变换数据增强进行初步实验，在训练策略相同的情况下，测试结果如表3所示. 对于不含 $5 \times 5$独立模块的ECMNet，小角度旋转变换均值平均精度提升了0.13%；对于含 $5 \times 5$独立模块的ECMNet，均值平均精度提升了0.23%. 加入小角度旋转变换数据增强，能够提升网络对小角度旋转变换的鲁棒性，配合强化上下文模块ECM，进一步带来性能上的增益.

表 3 小角度旋转变换在VOC2007测试集上的测试结果

Tab.3 Test results of small-angle rotation transformation on VOC2007 test set

是否含 $5 \times 5$ 独立模块	小角度旋转变换	$\varPhi $/%
否	否	80.17
否	是	80.30
是	否	80.29
是	是	80.52

3.1.4. 与其他方法的比较

将ECMNet与SSD、RFB Net在参数量、均值平均精度和有效感受野上进行对比，如表4所示. 可以看出，ECMNet的参数量在其余2种方法之间，比 ${\rm{SSD}}{300^{\rm{*}}}$多大约4×10⁶的参数量，但均值平均精度要高出3.01%；比RFB Net少大约4×10⁶的参数量，而均值平均精度略高出0.1%. 相比SSD和RFB Net，ECMNet达到参数量和精度上的最佳权衡，参数量上的减少主要得益于双空洞卷积结构，精度上的提升得益于双空洞卷积结构在强化上下文上的有效性.

根据文献[3]，利用PyTorch的反向传播计算预测层输出中心点对应的有效感受野如图5所示（所有网络的输入相同），其中第一行对应于 $19 \times 19$分辨率预测层，第二行对应于 $38 \times 38$分辨率预测层. 从图5（a）、（b）、（e）中可以看出，ECM的有效感受野最大，而有效感受野的大小可以粗略表示上下文信息的丰富程度，即ECM中的双空洞卷积结构在强化上下文方面最优. 但从表4中也可以看出，相比RFB Net，ECMNet在均值平均精度上提升不大，主要原因也是受限于有效感受野. 从图5（b）、（e）中可以看出，虽然ECM的双空洞卷积结构带来了更大的有效感受野，但有效感受野强度主要集中在中心一小块区域（与RFB Net类似），其他区域强度较小（强度越大表明该区域对当前神经元有着更大的影响）. 根据文献[3]的结论，有效感受野大致呈高斯分布，通常会从中心快速衰减，要得到更大的大强度区域，势必要堆叠更多卷积层或增大卷积核实际有效的权重数量（即扩大普通卷积核大小，如用 $5 \times 5$、 $7 \times 7$甚至更大的卷积核），但这会引入很大的参数量，增加训练难度，同时影响模型速度.

3.2. PASCAL VOC2007上的实验结果

3.2.1. 定量结果

将ECMNet与部分经典和最先进目标检测器进行比较（测试不加入多尺度测试等任何技巧），如表5所示. 可以看出，ECMNet300在 $300 \times 300$输入图像大小下，比 $1000 \times 600$输入图像大小的大部分两阶段网络的检测结果都要好，均值平均精度达到80.52%，检测速度v全面远快于两阶段网络，达到73.5帧/s. 检测结果相比CoupleNet有一定差距，但CoupleNet采用ResNet-101作为骨干网络（性能优于VGG16），且输入图像大小约为 $1\;000 \times 600$，而输入图像大小对精度影响显著^[18]. 相比于表5中一阶段网络，ECMNet获得最高均值平均精度，检测速度相比RFB Net也有所提升.

表 5 各目标检测器在VOC2007测试集上的检测结果

Tab.5 Detection results of each object detector on VOC2007 test set

方法	骨干网络	框架	GPU	锚框数目	输入大小	v/(帧·s⁻¹)	$\varPhi $/%
注：1）网络模型的官方版本使用Caffe实现，且硬件和环境配置与本文不同，为了公平比较检测速度，使用PyTorch重新实现SSD和FSSD模型，并在相同环境下进行测试；2）网络模型的硬件和环境配置也与本文不同，同样在相同环境下进行测试.
Faster R-CNN^[19]	VGG16	Caffe	K40	300	~1 000×600	5.0	73.17
ION^[20]	VGG16	Caffe	Titan X	3 000	~1 000×600	1.3	75.55
R-FCN^[21]	ResNet-101	Caffe	K40	300	~1 000×600	5.9	79.51
CoupleNet^[22]	ResNet-101	Caffe	Titan X	300	~1 000×600	9.8	81.70
YOLOv2^[14]	Darknet-19	darknet	Titan X	−	352×352	81.0	73.70
YOLOv2^[14]	Darknet-19	darknet	Titan X	−	544×544	40.0	78.60
${\rm{SSD}}{300^{\rm{*}}}$^[12]	VGG16	Caffe	Titan X	8 732	300×300	46.0	77.51
${\rm{SSD}}{300^{1)}}$	VGG16	PyTorch	1080Ti	8 732	300×300	95.3	77.51
DSOD300^[23]	DS/64-192-48-1	Caffe	Titan X	8 732	300×300	17.4	77.66
DSSD321^[12]	ResNet-101	Caffe	Titan X	17 080	321×321	9.5	78.63
R-SSD300^[5]	VGG16	Caffe	Titan X	8 732	300×300	35.0	78.50
FSSD300^[6]	VGG16	Caffe	1080Ti	11 570	300×300	65.8	78.77
${\rm{FSSD}}300$ ¹⁾	VGG16	PyTorch	1080Ti	11 570	300×300	85.7	78.77
RefineDet320^[24]	VGG16	Caffe	Titan X	6 375	320×320	40.3	79.97
RFB Net300^[1]	VGG16	PyTorch	Titan X	11 620	300×300	83.0	80.50
${\rm{RFB}}\,{\rm{Net30}}{\rm{0}}$ ²⁾	VGG16	PyTorch	1080Ti	11 620	300×300	70.0	80.42
ECMNet300	VGG16	PyTorch	1080Ti	11 620	300×300	73.5	80.52

PASCAL VOC2007测试集上的完整结果如表6所示. 可知，ECMNet在多个类别上达到最优平均精度，尤其是在小目标类别bottle上，将 ${\rm{SSD}}{300^{\rm{*}}}$的检测平均精度提升了11.3个百分点. ECMNet在另一小目标类别plant上也达到较高平均精度，比大部分一阶段网络检测结果都要好.

表 6 各目标检测器在VOC2007测试集上的完整检测结果

Tab.6 Complete detection results of each object detector on VOC2007 test set

方法	$\varPhi $/%	aero	bike	bird	boat	bottle	bus	car	cat	chair	cow	table	dog	horse	mbike	person	plant	sheep	sofa	train	tv
注：部分论文中没有给出VOC2007测试集上的完整检测结果，1）网络模型是本文使用对应论文公开发布的权重文件的检测结果.
Faster R-CNN^[19]	73.17	76.5	79.0	70.9	65.5	52.1	83.1	84.7	86.4	52.0	81.9	65.7	84.8	84.6	77.5	76.7	38.8	73.6	73.9	83.0	72.6
ION^[20]	75.55	79.2	83.1	77.6	65.6	54.9	85.4	85.1	87.0	54.4	80.6	73.8	85.3	82.2	82.2	74.4	47.1	75.8	72.7	84.2	80.4
R-FCN^[21]	79.51	82.5	83.7	80.3	69.0	69.2	87.5	88.4	88.4	65.4	87.3	72.1	87.9	88.3	81.3	79.8	54.1	79.6	78.8	87.1	79.5
SSD300^*^[12]	77.51	79.5	83.9	76.0	69.6	50.5	87.0	85.7	88.1	60.3	81.5	77.0	86.1	87.5	84.0	79.4	52.3	77.9	79.5	87.6	76.8
${\rm{DSOD30}}{{\rm{0}}}$ ¹⁾	77.66	80.5	85.5	76.7	70.9	51.5	87.4	87.9	87.1	61.7	79.3	77.1	83.2	87.1	85.6	80.9	48.5	78.7	80.2	86.7	76.7
DSSD321^[12]	78.63	81.9	84.9	80.5	68.4	53.9	85.6	86.2	88.9	61.1	83.5	78.7	86.7	88.7	86.7	79.7	51.7	78.0	80.9	87.2	79.4
${\rm{FSSD}}{300}$ ¹⁾	78.77	82.3	85.8	78.2	73.6	56.8	86.3	86.4	88.1	60.3	85.8	77.7	85.3	87.7	85.4	79.9	54.1	77.9	78.7	88.4	76.7
RefineDet320^[24]	79.97	83.9	85.4	81.4	75.5	60.2	86.4	88.1	89.1	62.7	83.9	77.0	85.4	87.1	86.7	82.6	55.3	82.7	78.5	88.1	79.4
${\rm{RFB}}\,{\rm{Net}}{300}$ ¹⁾	80.42	83.7	87.6	78.9	74.8	59.8	88.8	87.5	87.9	65.0	85.0	77.1	86.1	88.4	86.6	81.7	58.1	81.5	81.2	88.4	80.2
ECMNet300	80.52	83.9	88.3	79.9	73.1	61.8	88.7	87.9	87.8	64.1	85.7	78.9	86.2	88.5	86.9	82.4	56.8	79.6	81.3	88.4	80.2

ECM独立模块的双空洞卷积结构减少了模型参数量，对检测速度的提升起到关键作用，在模拟群感受野机制的同时强化上下文，对检测性能的提升也起到关键作用，尤其是对小目标检测性能的提升.

3.2.2. 定性结果

ECMNet在PASCAL VOC2007测试集上的定性结果如图6和7所示. 图6中第1行和第3行为 ${\rm{SSD}}{300^{\rm{*}}}$检测结果，第2行和第4行为ECMNet300检测结果. 从图6可以看出，ECMNet相比SSD有几个优势：1）降低了识别错误，如前2行的第1、2列；2）降低了将多个同类目标检测为一个目标的概率，如前2行的第3、4列；3）提升了小目标的检测性能，如前2行的第5列和后2行的前3列；4）降低了漏检的概率，如后2行的最后2列. ECM独立模块利用双空洞卷积结构强化上下文，有助于降低类间的识别错误，同时能降低类内的检测错误；强化的上下文增加了小目标在特征图中的信息，从而提升了小目标检测性能，信息的增加也有助于降低目标漏检. 更多可视化结果如图7所示，可以看出，本文设计的ECMNet能够有效检测出绝大多数目标.

图 6

图 6 ECMNet（偶数行）和SSD（奇数行）在VOC2007测试集上的部分检测结果

Fig.6 Some detection results of ECMNet (even rows) and SSD (odd rows) on VOC2007 test set

图 7

图 7 ECMNet在VOC2007测试集上的更多可视化结果

Fig.7 More visualization results of ECMNet on VOC2007 test set

4. 结　语

针对网络浅层缺乏足够的上下文信息和特征融合方式强化上下文灵活性受限，本研究提出了强化上下文模型. 从有效感受野出发，在RFB的基础上，利用双空洞卷积结构形成用于强化上下文的ECM独立模块，并研究ECM作用的特征图范围，得到最优强化上下文网络架构ECMNet. 在PASCAL VOC2007测试集上的检测结果表明，ECMNet能够有效强化上下文，提升网络浅层的检测性能，在速度和精度方面优于许多先进目标检测器. 同时，将小角度旋转变换引入目标检测数据增强中，能够略微提升检测性能.

未来可进一步从空洞卷积和有效感受野出发设计更优的增强上下文信息的独立模块；进一步研究小角度旋转变换中角度范围、旋转后边界框生成方式等；将ECMNet用于检测特定目标，如：接触网悬挂场景目标.
