水平受荷斜桩双曲线型p-y曲线的构建及其应用
Formation and application of hyperbolic p-y curves for horizontally loaded single batter piles
收稿日期: 2018-08-24
Received: 2018-08-24
作者简介 About authors
曹卫平(1969—),男,教授,从事岩土工程的研究.orcid.org/0000-0001-7858-8156.E-mail:
基于模型试验获得中密干砂中水平受荷斜桩的桩侧土反力p与桩身位移y的关系曲线,探讨斜桩和直桩的桩侧极限土反力、初始地基反力模量与桩身倾角的关系,构建砂土地基斜桩的双曲线型p-y曲线. 应用建立的双曲线型p-y曲线对文献[16,20]的模型试验进行计算,计算结果与实测结果具有较好的一致性,验证了建立的双曲线型p-y曲线的合理性. 运用建立的p-y曲线,分析影响水平受荷斜桩性状的因素,结果如下. 1)与桩顶自由条件相比,斜桩桩顶固支可以有效地减小桩顶横向位移、桩身最大弯矩及最大剪力. 2)在竖向下压荷载作用下,正斜桩和直桩的桩顶横向位移、桩身最大弯矩及最大剪力随着竖向下压荷载的增加而增大,负斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着竖向下压荷载的增加先减小至0,再反向增大. 在竖向上拔荷载作用下,直桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加而减小,正斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加先减小至0,再反向增大,负斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加而增大.
关键词:
Relation curves of lateral resistance force per unit length to pile deflection were measured for single battered piles based on model tests under horizontally loads in medium-dense dry sand. The relations of the profile of limiting lateral resistance force per unit length (LFP) and initial subgrade reaction coefficient to batter angle of inclined piles and plumb piles were analyzed. A hyperbolic expression was used to establish a p-y curve approach for battered pile subject to lateral loads. The results were calculated by using the hyperbolic p-y curves established herein and that reported in literatures. The calculation results accorded well with the experimental results, which verified the rationality of the above method. The approach was used to analyze the behaviors of laterally loaded batter piles. 1) The pile-top lateral displacement, the maximum bending moment and the maximum shearing force in a fixed-head batter pile are less than that of a free-head batter pile with which induced the same load. 2) The vertical downwards load on the pile top can increase the pile-top lateral displacement, the maximum bending moment and the maximum shearing force for both the positively battered piles and the plumbed piles. The pile-top lateral displacement, the maximum bending moment and the maximum shearing force will firstly decrease to zero and then increase reversely with the increase of vertical downwards load in the case of negatively battered piles. The pile-top lateral displacement, the maximum bending moment and the maximum shearing force of the plumbed pile, under a same lateral load, will decrease with the increase of the vertical uplifting load, while that of the positively battered pile decreases to zero and then increases reversely with the increases of the vertical uplifting load, and that of the negatively battered pile increases with the increase of the vertical uplifting load.
Keywords:
本文引用格式
曹卫平, 夏冰, 葛欣.
CAO Wei-ping, XIA Bing, GE Xin.
国内外学者开展一些水平受荷桩p-y曲线的研究. Reese等[9-10]假定浅层桩前土发生楔体破坏、深层桩周土发生绕流破坏,推导砂土地基桩侧极限土反力的分布模式,建立砂土地基水平受荷直桩的多段线型p-y曲线. Georgiadis等[11]在砂土中开展水平受荷直桩的离心模型试验,采用双曲线表达式描述土反力与桩身位移的关系. 朱斌等[12-14]开展水平受荷直桩的模型试验、离心模型试验及现场试验,获得直桩在饱和粉砂、干砂、饱和砂及饱和黏土中的实测p-y曲线,采用双曲线描述p-y关系获得了良好的效果. Zhang等[1]基于库仑被动土压力理论,修正Reese等[9]建立的直桩p-y曲线中的初始地基反力模量和桩侧极限土反力,建立砂土中水平受荷斜桩的p-y曲线. 袁廉华等[15-16]借鉴Reese等[9-10]提出的浅层土体发生楔体破坏的假定,由极限平衡条件推导斜桩的桩侧浅层土的极限土反力,在文献[9]的基础上提出砂土中水平受荷斜桩的p-y曲线. 目前的p-y曲线主要是针对直桩构建的,而对于斜桩,仅文献[1, 15, 16]通过对直桩p-y曲线的修正间接获得斜桩的p-y曲线,而通过对直桩的p-y曲线进行修正得到的斜桩p-y曲线难以准确反映斜桩与桩侧土之间复杂的挤压、剪切相互作用.

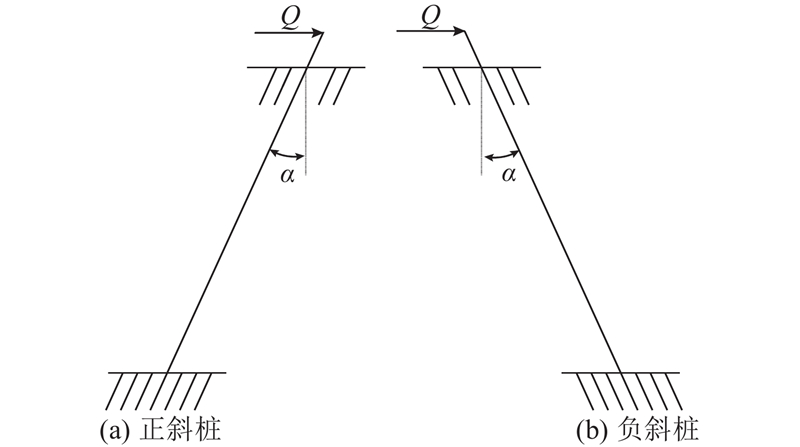

本文以桩身倾斜方向与水平荷载方向一致的斜桩定为正斜桩,反之为负斜桩. 在水平荷载作用下,桩前土提供给正斜桩的土反力较大,提供给负斜桩的土反力较小,水平受荷直桩对桩前土的挤压作用介于正斜桩与负斜桩之间[17]. 笔者等[17]曾在砂土中开展水平受荷斜桩的模型试验,基于模型试验结果建立斜桩的两段线型p-y曲线,数学表达式分为2段,需确定的参数较多且过程繁琐. 本文基于文献[17]的模型试验,研究桩身倾角对斜桩极限土反力和初始地基反力模量的影响,构建砂土中水平受荷斜桩的双曲线型p-y曲线. 基于构建的p-y曲线分析桩顶约束条件、竖向下压及上拔荷载对斜桩水平承载变形性状的影响,得到了一些有意义的规律性认识,这对于类似工程设计有一定的参考价值.
1. 斜桩双曲线型p-y曲线的构建
1.1. 模型试验数据处理
图 1
图 2

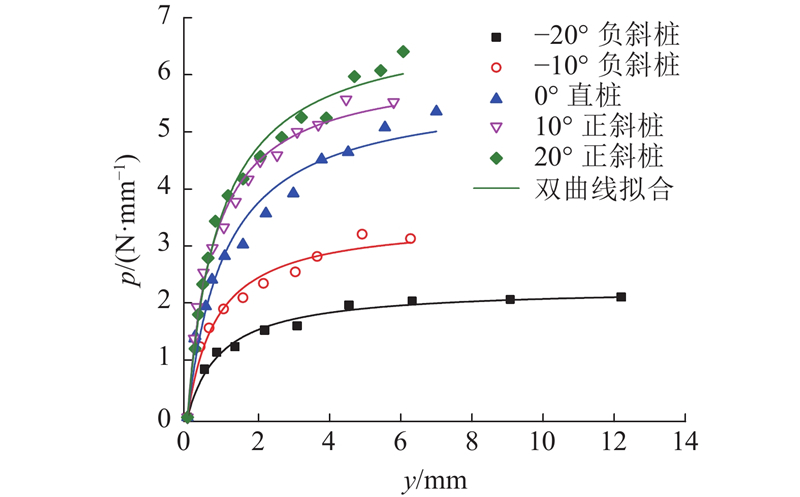

图 2 直桩与斜桩在2倍桩径深度的p-y曲线
Fig.2 p-y curves for plumb and batter piles at two times pile diameter depth
1.2. 斜桩双曲线型p-y曲线的构建
图2的双曲线型p-y曲线可以表示为
式中:kini,b、pub分别为斜桩p-y曲线的初始地基反力模量和桩侧极限土反力(直桩采用kini、pu表示),如何得到这2个参数是构建斜桩p-y曲线的关键.

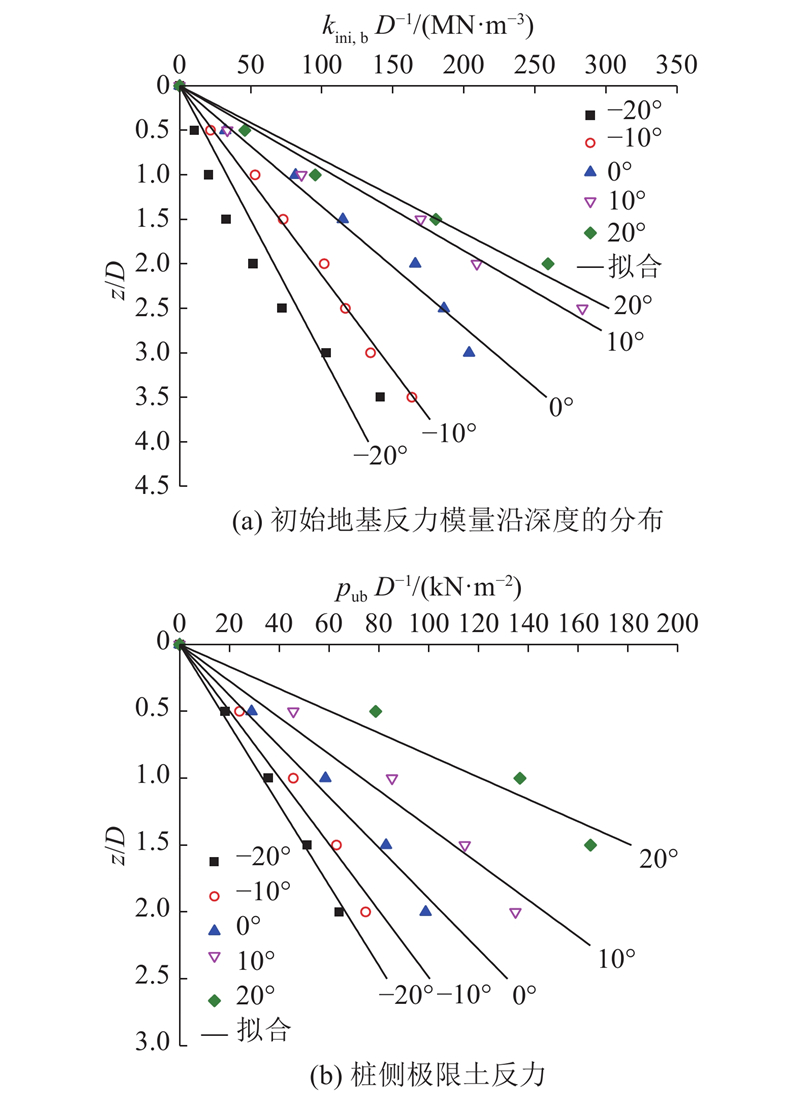

由模型试验实测结果获得的kini,b、pub沿深度的分布及拟合如图3所示. 图中,D为桩身直径.
图 3
图 3 初始地基反力模量及桩侧极限土反力
Fig.3 Distribution of subgrade modulus and ultimate soil resistance along depth
1)初始地基反力模量kini,b.
表 1 干砂水平向初始地基反力模量的比例系数
Tab.1

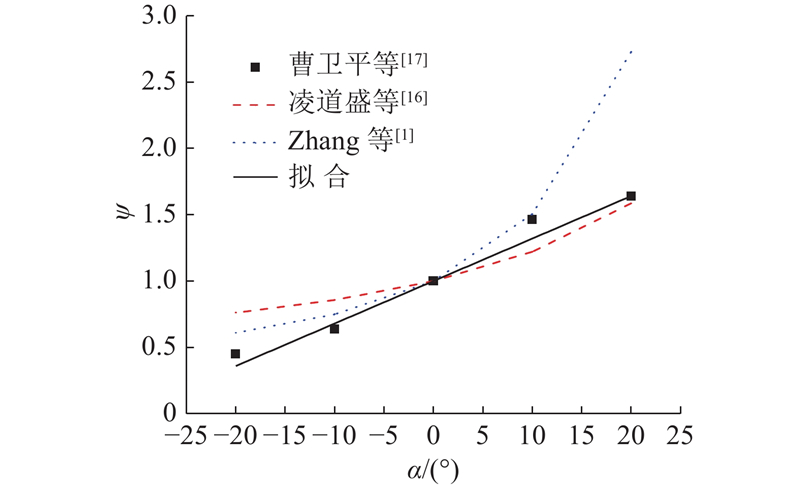

其次考虑斜桩条件下砂土的横向初始地基反力模量(横向代表垂直斜桩轴线的方向). 从图3(a)可以看出,斜桩的初始地基反力模量沿深度总体呈线性增长,且正斜桩的初始地基反力模量的比例系数大于直桩,负斜桩的初始地基反力模量的比例系数小于直桩,倾角越大,正斜桩的初始地基反力模量的比例系数越大,负斜桩的初始地基反力模量的比例系数越小. 考虑以直桩的初始地基反力模量为基准,通过引入反映斜桩倾角影响的系数
式中:ηhb为斜桩的初始地基反力模量的比例系数;ψ为桩身倾角对斜桩初始地基反力模量的影响系数,根据本文试验得到的ψ随桩身倾角α的变化如图4所示.
图 4
2)斜桩的桩侧极限土反力pub.

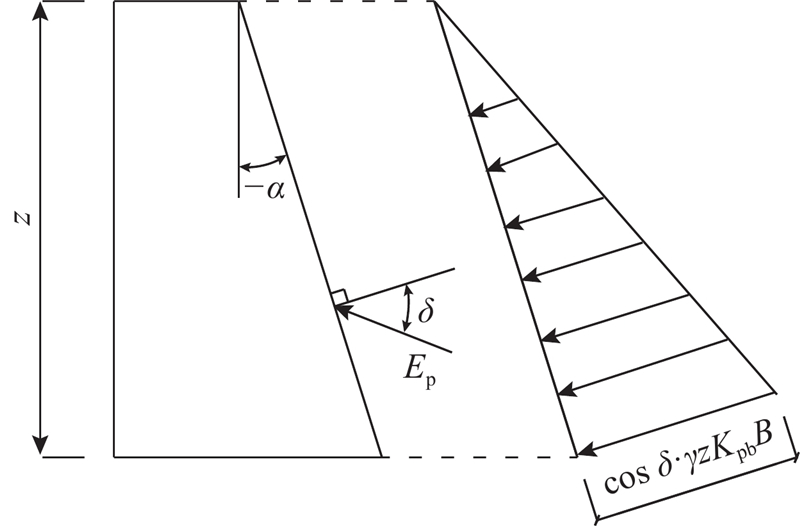

考虑到斜桩挤压桩侧土体使桩前土发生破坏与挡土墙挤压墙后土体达到极限状态有相似之处,因此可以考虑根据挡土墙被动土压力理论并结合试验结果,获得斜桩极限土反力. 考虑如图5所示的墙背倾角为α的挡土墙,墙后无黏性土有效重度为γ,由库仑被动土压力理论可知,深度z处挡土墙墙背的被动土压力为Kpbγz,其中Kpb为墙背倾斜挡土墙的库仑被动土压力系数. 若墙背与土的界面摩擦角为δ,则宽度为B的挡土墙在z深度处的极限土反力为cos δ·KpbγzB.
图 5

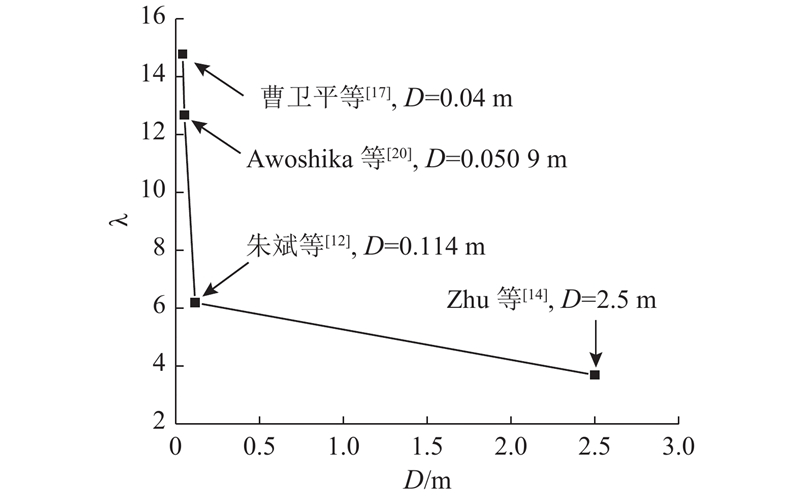

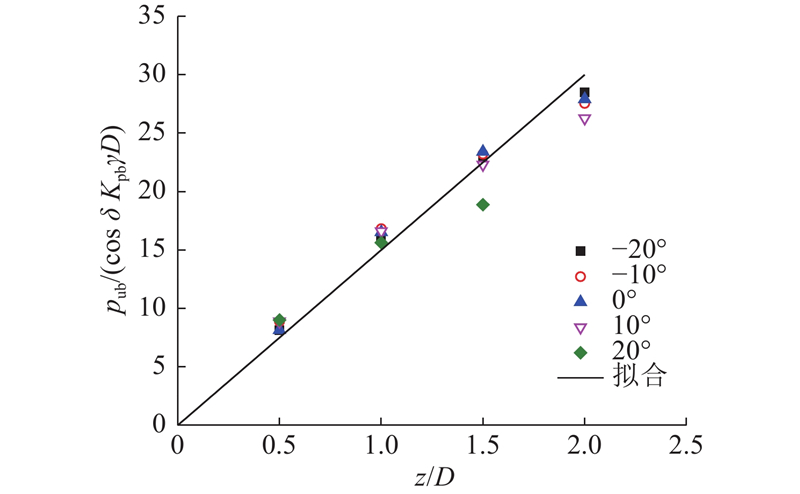

以上述挡土墙极限土反力为基础,考虑水平受荷桩的桩前土体的破坏模式与挡土墙的墙背土体被动破坏模式的区别,引入修正系数λ,得到斜桩的pub,即
图 6
图 7

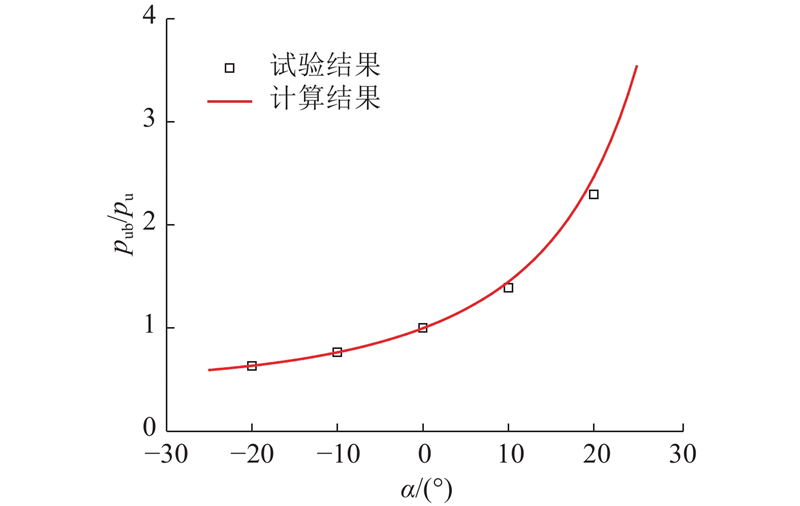

图8给出本文实测得到的斜桩与直桩的极限土反力比值以及基于式(4)得到的比值. 可以看出,本文关于斜桩与直桩的极限土反力比值的计算结果与实测结果较接近. 采用式(4)作为斜桩或直桩的桩侧极限土反力的计算式.
图 8
1.3. 水平受荷斜桩的计算模型及计算方法

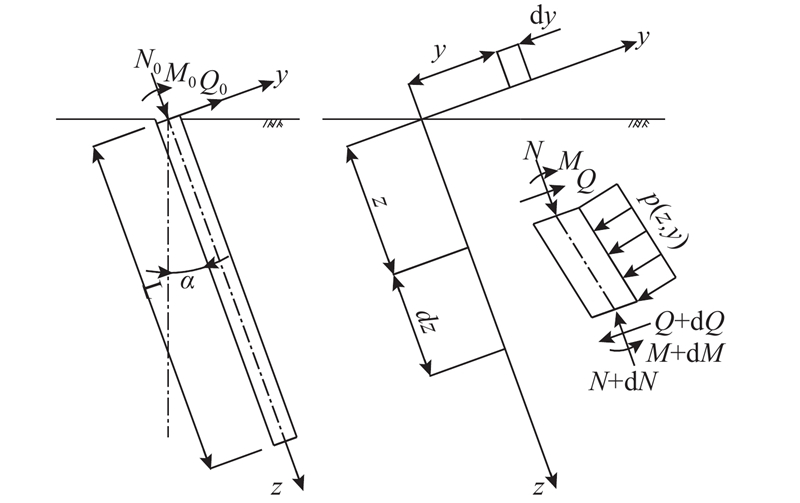

考虑如图9所示的斜桩计算模型,根据深度z处桩身单元体的受力平衡条件,可得
图 9
式中:EI为抗弯刚度,p(y,z)为桩周土反力,N(z)为轴力.
式(5)可以采用差分法求解,求解过程见文献[17],此处不赘述. 在求得桩身位移后,根据梁理论计算桩身截面内力.
1.4. 算例验证

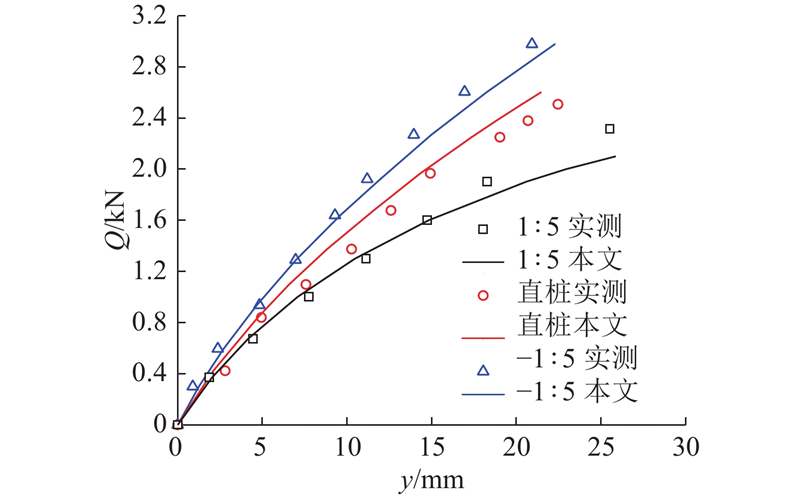

1)与袁廉华模型试验结果的对比.
表 2 文献[16]中地基土资料
Tab.2
Gs | Dr/% | ρd, max/(kg·m−3) | φ'/(°) | c'/kPa | wL/% | wP/% |
2.69 | 61 | 1.570 | 30.0 | 1.0 | 32 | 23 |
表 3 文献[16]中模型桩参数与p-y曲线中的参数
Tab.3
桩型 | L/m | L0/m | L1/m | D/mm | t/mm | EI/(kN·m2) | ηhb,ηh/(MN·m−3) | pubz−1,puz−1(kN·m−2) |
正斜桩(1∶5) | 6 | 3.410 | 2.156 | 114 | 4.5 | 464.8 | 16.345 | 24.091 |
直桩 | 6 | 3.410 | 2.390 | 114 | 4.5 | 464.8 | 8.558 | 15.149 |
负斜桩(−1∶5) | 6 | 3.410 | 2.214 | 114 | 4.5 | 464.8 | 12.456 | 18.629 |
图 10
2)与Awoshika模型试验结果的对比.
表 4 文献[20]中地基土资料
Tab.4
Gs | ρd,max/(g·cm−3) | ρd,min/(g·cm−3) | ρ/(g·cm−3) | φ'/(°) | c'/kPa |
2.679 | 1.64 | 1.32 | 1.62 | 42.6 | 0 |
表 5 文献[20]中模型桩参数与p-y曲线中的参数
Tab.5
桩型 | L/m | L1/mm | D/mm | t/mm | EI/(kN·m2) | ηhb,ηh/(MN·m−3) | pubz−1,puz−1/(kN·m−2) |
正斜桩(1∶6) | 2.472 | 206 | 50.8 | 16.5 | 15.408 | 29.180 | 42.085 |
正斜桩(1∶12) | 2.446 | 206 | 50.8 | 16.5 | 15.408 | 26.173 | 34.736 |
直桩 | 2.438 | 206 | 50.8 | 16.5 | 15.408 | 23.122 | 29.425 |
负斜桩(−1∶12) | 2.446 | 206 | 50.8 | 16.5 | 15.408 | 20.070 | 25.540 |
负斜桩(−1∶6) | 2.472 | 206 | 50.8 | 16.5 | 15.408 | 17.063 | 22.675 |

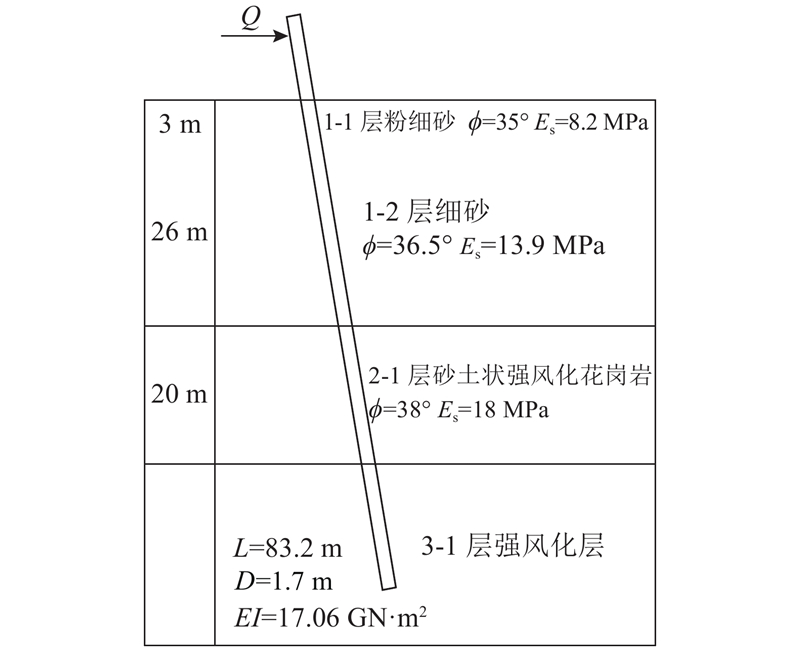

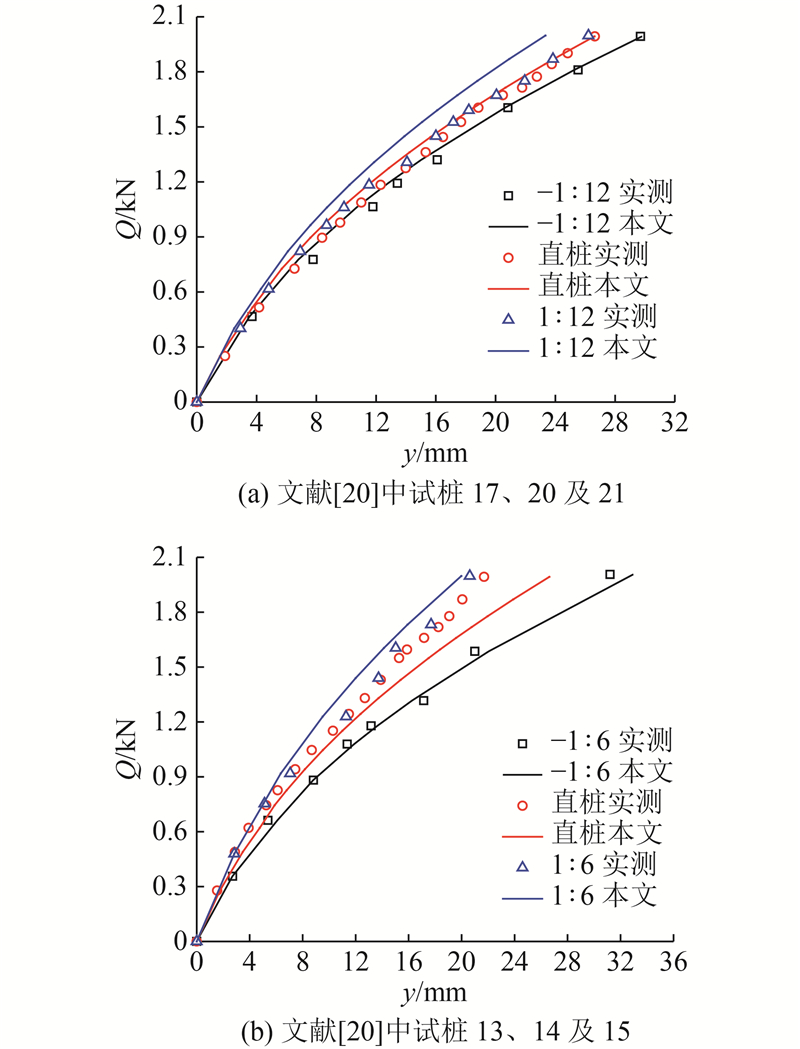

图 11
2. 参数分析
图 12
2.1. 桩顶约束条件对水平受荷斜桩性状的影响
水平荷载设为500 kN. 当桩顶约束条件分别为自由和固支时,桩顶横向位移、桩身最大弯矩Mmax及最大剪力Fmax与桩身倾角的关系如图13所示.
图 13

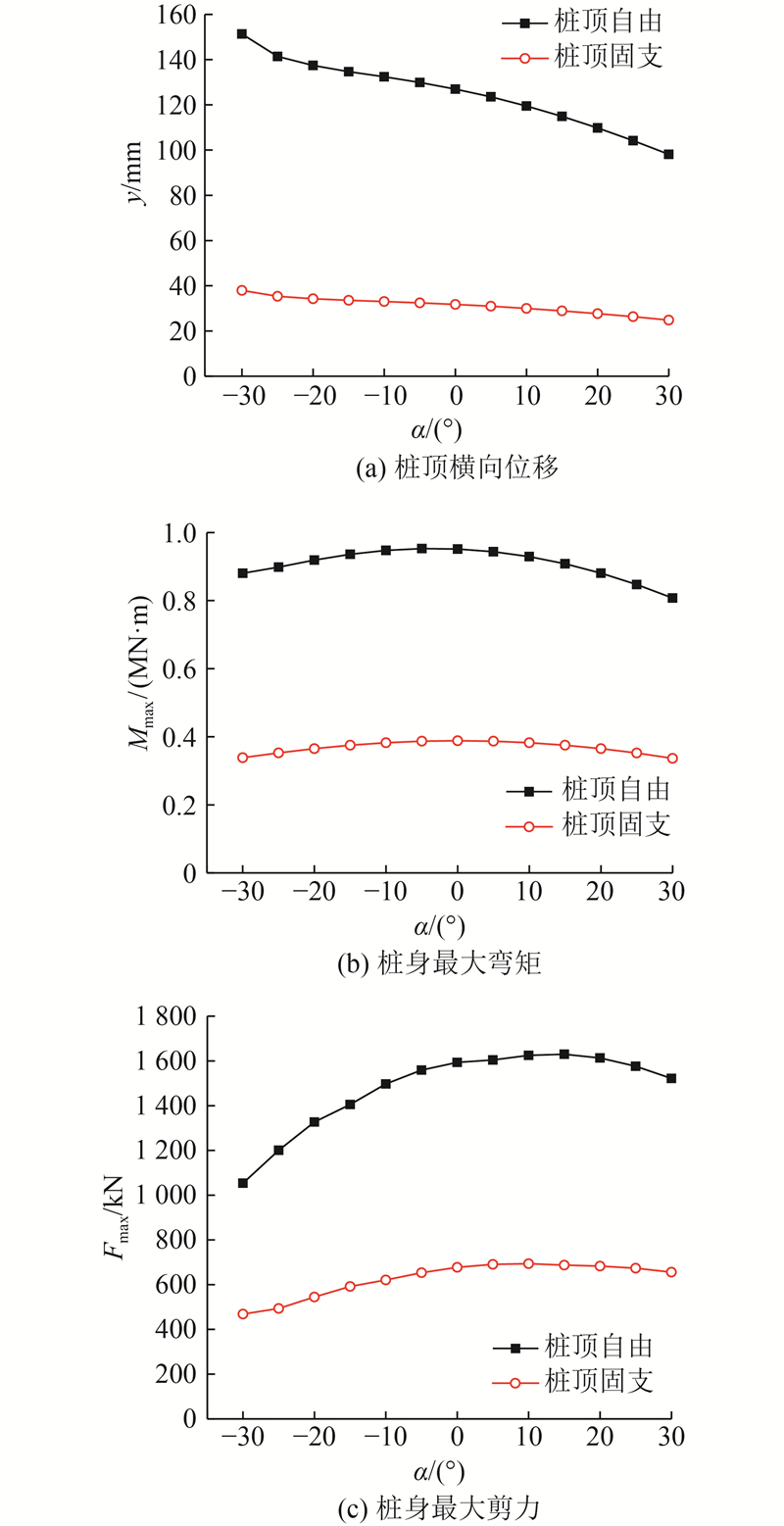

图 13 桩顶横向位移、桩身最大弯矩及最大剪力
Fig.13 Pile top displacements,maximum moments and maximum shear forces at pile section
由图13可知,不同的桩顶约束条件对水平受荷斜桩变形性状和内力的影响差异较大. 与桩顶自由条件相比,桩顶固支有效地减小了桩顶的横向位移、桩身的最大弯矩及最大剪力.
2.2. 桩顶竖向荷载对水平受荷斜桩性状的影响
水平荷载设为500 kN,竖向荷载V以竖直向下为正,桩顶约束条件取自由和固支2种. 以倾角为−15°和15°斜桩的及直桩为例,各桩的桩顶横向位移、桩身的最大弯矩及最大剪力与竖向下压及上拔荷载的关系如图14所示.
图 14
图 14 桩顶竖向荷载对桩身内力的影响
Fig.14 Influence of pile top vertical load on pile inner force
3. 结 论
(1)基于模型试验建立的p-y曲线能够反映水平受荷斜桩与桩侧土之间复杂的相互作用. 该双曲线型p-y曲线中仅有2个参数,即初始地基反力模量和桩侧极限土反力,该p-y曲线具有数学描述简单、方便实用的优点.
(2)桩顶约束条件对水平受荷斜桩的变形性状和内力的影响较大,与桩顶自由条件相比,桩顶固支能够有效地减小桩顶横向位移、桩身最大弯矩及最大剪力.
(3)在相同的水平荷载作用下,正斜桩和直桩的桩顶横向位移、桩身最大弯矩及最大剪力随着下压荷载的增加而增大,正斜桩的桩顶横向位移、桩身最大弯矩及最大剪力的增幅大于直桩的增幅;负斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着下压荷载的增加先减小至0再反向增大. 直桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加而减小,正斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加先减小至0再反向增大,负斜桩的桩顶横向位移、桩身最大弯矩及最大剪力随着上拔荷载的增加而增大.
