加湿除湿脱盐系统的热力学分析及实验研究
Thermodynamic analysis and experimental study on humidification-dehumidification desalination system
通讯作者:
收稿日期: 2018-08-30
Received: 2018-08-30
作者简介 About authors
从硕(1994—),男,博士生,从事海水淡化的研究.orcid.org/0000-0002-7969-2470.E-mail:
基于加湿除湿(HDH)原理,搭建在低温常压下运行的新型脱盐系统,详细介绍系统的结构和工作原理. 在相关假设的基础上对加湿除湿过程进行热力学分析,开展空气循环体积流量、进料体积流量和料液温度等操作参数对系统产水性能影响的实验研究. 实验结果表明,系统产水量随着料液温度和进料体积流量的增加而增大;与预期相反,系统产水量随空气循环体积流量的增加而先增大后减小;当进料体积流量为60 L/h、料液温度为57 °C、空气循环体积流量为180 m3/h时,系统最大产水量和脱盐率分别达到1.7 kg/h、大于99.99%;当料液温度为38 °C时,系统最大造水比和单位体积产水能耗分别为3.8、166 kW·h/m3. 由于具有结构紧凑、模块化设计、操作简单、维护成本低、可以与可再生能源结合等特点,该系统在海水淡化领域颇具竞争力. 上述研究表明,该系统虽然有很大的提升空间,但很有希望应用于分散式小规模淡水生产.
关键词:
A novel desalination system operated at low temperature and atmospheric pressure was constructed based on the mechanism of the humidification-dehumidification (HDH) process. The configuration and working principle of the system were described. The thermodynamic theories of the HDH process were analyzed based on assumptions. The effect of the operating parameters on the performance of the desalination system was analyzed, including the air circulation flow rate, the feed flow rate and the solution temperature. The experimental results indicated that the water yield of the system increased with the solution temperature and the feed flow rate. The water yield was observed to increase first and then decrease by increasing air circulation rate contrary to expectation. At the feed flow rate of 60 L/h, the feed temperature of 57 °C, and the air circulation rate of 180 m3/h, the maximum yield and salt rejection ratio of the system can reach 1.7 kg/h and more than 99.99%, respectively. When the feed temperature is 38 °C, the maximum gained output ratio and specific thermal energy consumption of the system can reach about 3.8 and 166 kW·h/m3, respectively. It’s a competitive technology for the seawater desalination field due to the advantages of compact structure, modular design, easy operability, low maintenance cost, and great compatibility with renewable energy. Results show that the proposed system has great promise for decentralized small-scale water production applications, although it still has much room to be improved.
Keywords:
本文引用格式
从硕, 陈佳明, 蔡景成, 孙瑞松, 董建华, 郭飞.
CONG Shuo, CHEN Jia-ming, CAI Jing-cheng, SUN Rui-song, DONG Jian-hua, GUO Fei.
加湿器内的空气加湿过程是影响HDH脱盐系统性能及系统优化的关键因素[20]. 近年来,研究者为了提高加湿器的传质系数,开发了喷淋、鼓泡、降膜等多种形式的加湿器. 常泽辉等[21]基于喷淋加湿除湿原理,设计两级多效太阳能苦咸水淡化装置,开展实验和理论研究;结果表明,性能系数最大可以达到2.0左右,装置性能系数的理论计算值和试验测试值吻合较好. 刘忠等[22]基于鼓泡蒸发和空气载湿气液相平衡机理,设计具有多效鼓泡蒸发强化传热传质过程的增湿-去湿太阳能海水淡化系统,性能系数可以达到2.8左右. 李正良等[23]基于降膜蒸发与降膜凝结机理,设计建造具有四效回热性能的吸收式太阳能海水淡化系统,性能系数可以达到3.0左右.
本文在以往研究的基础上,设计搭建新型的喷淋加湿和填料塔加湿相结合的小型HDH脱盐系统,采用空气和料液双循环的方式进行加湿除湿,提高了加湿效率和能量利用效率. 在相关假设的基础上,对加湿除湿过程中的传热传质进行热力学分析;通过改变空气循环体积流量、进料体积流量、料液温度等运行参数,对系统的产水性能进行实验研究.
1. HDH脱盐系统示意图及工作原理
1.1. 系统示意图
系统的结构示意图如图1所示. 该系统由空气加湿系统和空气除湿系统2个循环系统组成,采用风机驱动空气循环流动,采用水泵驱动热料液和冷却水循环流动. 空气加湿系统用于给冷空气升温加湿,包括加湿器、料液泵、流量控制器、风机、电加热器、料液箱;空气除湿系统用于给热湿空气降温除湿,包括除湿器、冷却水箱、冷却盘管、流量控制器、淡水箱.
图 1

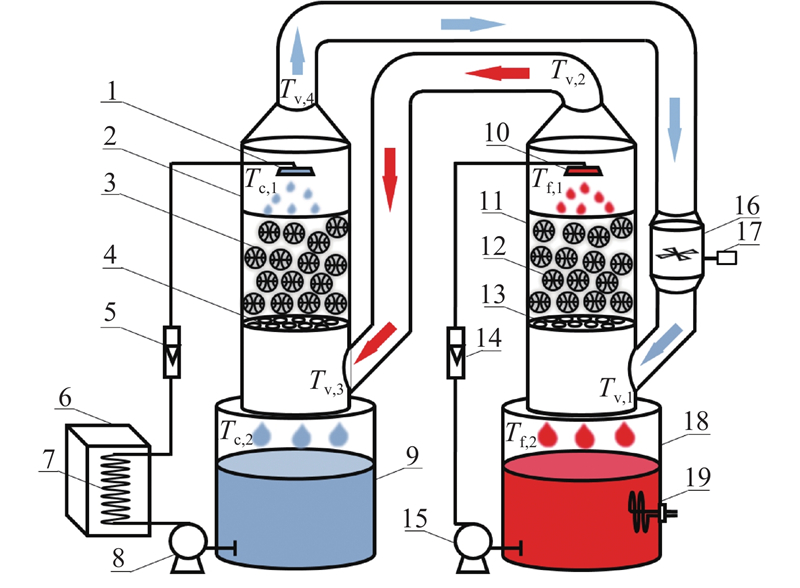

图 1 加湿除湿脱盐系统结构示意图
1-冷却水喷淋器;2-除湿器;3-除湿器填料;4-除湿器筛板;5-转子流量计;6-冷却水箱;7-冷却盘管;8-冷却水泵;9-淡水箱;10-蒸发喷淋器;11-加湿器;12-加湿器填料;13-加湿器筛板;14-转子流量计;15-料液泵;16-风机;17-调压器;18-料液箱;19-电加热器 Structure schematic diagram of humidification-dehumidification desalination system
1.2. 系统工作原理
系统的工作原理如下:料液箱中的料液经电加热器加热至一定温度后,分别经由料液泵和加湿器上部的蒸发喷淋器进入加湿器,流量大小由转子流量计控制;筛板位于加湿器的下部,且与加湿器固定连接,筛板上方放置有多孔填料,喷淋下来的热料液与加湿器内筛板上方的填料发生碰撞、铺展、破碎、飞溅等现象,填料的多孔结构使得填料表面的料液与空气的接触面积大大增加;冷空气由风机驱动经管道进入加湿器的下部,冷空气在加湿器内向上流动的过程中与料液进行热质交换,料液中的部分水分蒸发,以水蒸气的形式和冷空气混合,使冷空气升温加湿,剩余未被蒸发的料液经筛板孔隙流至料液箱,进行下一次循环;升温加湿后的热湿空气经管道进入除湿器下部,在除湿器内向上流动的过程中,与除湿器上部冷却水喷淋器喷淋的冷却水进行热质交换,空气被降温除湿,冷凝产生的淡水与冷却水混合后经筛板孔隙流至淡水箱,被收集起来. 由于在系统运行过程中,只有水蒸气能够与空气混合后进入除湿器,而料液中的非挥发性物质如无机盐被留存下来,料液得到进一步浓缩.
该小型HDH脱盐系统具有如下特点:1)系统采用喷淋加湿和填料塔加湿相结合,辅之以空气强制流动的工艺方法进行空气加湿,提高了加湿效率;2)系统采用料液和空气双循环流动的方式,除湿后的冷空气进入加湿器循环加湿,未被蒸发的料液继续在加湿器内喷淋蒸发,相应热量得以回收利用,使得系统能耗降低,能量利用效率提高;3)系统在常压下运行,无需真空泵和气液分离器,结构简单,制造成本低;4)系统对料液温度的要求不高,在料液温度较低(< 40 °C)时系统也可运行,产水量和产水品质稳定、可靠.
2. 小型HDH脱盐性能测试系统
小型HDH脱盐系统的实物图如图2所示,底面尺寸为50 cm×60 cm,总体高度为145 cm. 该系统的加湿器和除湿器结构相同,为了方便实时观察加湿器喷淋加湿和除湿器除湿冷凝的情况,壳体均采用PMMA材质的透明管材,外径为20 cm,内径为19 cm,高度为50 cm,具有耐高温(软化温度为80~95 °C)、耐酸碱腐蚀、耐盐腐蚀的优点. 填料均选用PP多面空心球,直径为3.8 cm,填料堆积高度为20 cm,具有高孔隙率(87%)、高比表面积(325 m2/m3)、耐高温(软化温度为80~100 °C)、耐腐蚀等优点. 连接管道选用PVC管材,外径为16 cm,内径为15.4 cm,密度小、耐酸碱、耐高温(软化温度为80~85 °C),有较好的抗拉、抗弯、抗压和抗冲击能力. 料液箱和淡水箱选用PP材质,具有较好的耐高温性. 风机选用耐高温、耐潮湿的管道式风机,料液泵选用隔膜增压泵(EC-103-75,佛山三角洲电器科技有限公司).
图 2

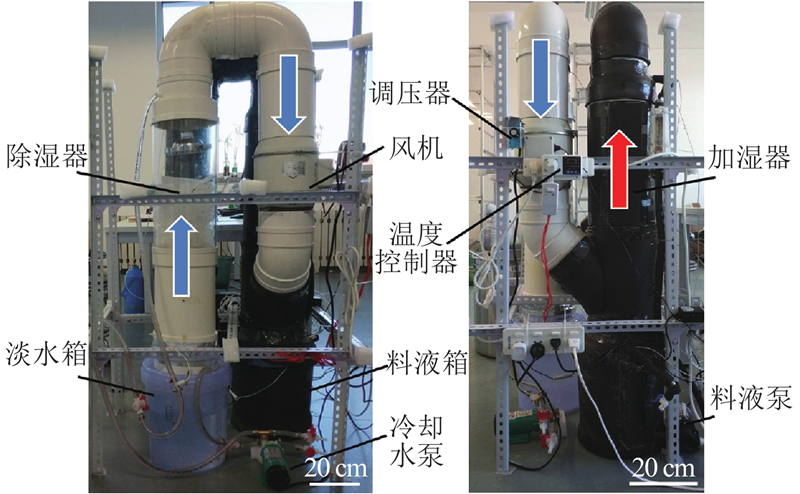

图 2 小型加湿除湿脱盐实验系统
Fig.2 Small scale humidification-dehumidification desalination experimental system
在试验测试过程中,选用电加热器对料液箱中的料液进行加热,料液温度由智能温控仪(上海民熔电气有限公司)进行控制. 加湿器上部的热料液进口和下部的热料液出口分别布置有温度传感器,除湿器上部的冷却水进口和下部的冷却水出口分别布置有温度传感器,温度由温度巡检仪(MIK5700,杭州美控自动化技术有限公司)进行实时监测记录. 进料体积流量和冷却水流量均由转子流量计(LZB-10WB,常州双环热工仪表有限公司)控制. 空气循环体积流量由调压器调节风机工作电压控制,实现无极调速,循环风速由风速仪(DT-8893,深圳华盛昌机械实业有限公司)进行监测记录.
3. 性能测试及评价
3.1. 系统性能测试
3.1.1. 系统最优空气循环体积流量测试
在实验过程中,选用自来水作为料液和冷却水,使用电加热器加热料液,通过智能温控仪使进入加湿器的热料液温度控制为(55±1)°C,调节进料体积流量为10 L/h,冷却水循环体积流量为50 L/h,冷却水温度控制为20~25 °C,调节调压器使得系统空气循环体积流量分别为20、70、110、145、180、215、240 m3/h.
具体实验步骤如下. 在实验运行前,巡检系统,保证管道连接、阀门连接和温度传感器布置正常;分别记录淡水箱和料液箱初始液位;将风速仪置于系统连接管道内部,调节风机输入电压,使得空气循环体积流量为实验所需值;开启热水泵和电加热器,待进入加湿器的热料液温度达到实验所需值时,开启冷却水泵和风机,调节进料体积流量和冷却水循环体积流量,由温度记录仪连接计算机,使用软件每隔60 s记录一次数据;实验稳定运行1 h后停止,待液面平稳后,记录淡水箱终止液位.
3.1.2. 系统最优循环进料体积流量测试
在实验过程中,选用自来水作为料液和冷却水,选用电加热器加热料液,通过智能温控仪使进入加湿器的热料液温度控制为(55±1)°C,调节冷却水循环体积流量为50 L/h,冷却水温度控制为20~25 °C,系统空气循环体积流量为180 m3/h,调节转子流量计使得进料体积流量分别为10、20、30、40、50、60 L/h. 具体实验步骤同上.
3.1.3. 料液温度对系统性能影响测试
在料液温度对系统性能影响的测试过程中,选用海水作为料液,2018年4月14日取自大连星海湾(东经121°57′,北纬38°88′),总盐质量分数约为3.5%.
在实验过程中,选用去离子水为冷却水,调节冷却水循环体积流量为50 L/h,冷却水温度控制为25~27 °C,系统空气循环体积流量为180 m3/h,进料体积流量为60 L/h,调节智能温控仪使进入加湿器的热料液温度分别为35、38、41、43、47、52、57 °C. 具体的实验步骤同上.
3.2. 热力学分析
对于该小型HDH脱盐系统,为了便于开展产水量的理论计算,进行如下简化. 假定系统内部大气压始终保持为1个大气压;忽略填料与壳体之间的导热及辐射换热;假定系统为封闭系统,无空气进出系统;假定料液中不存在不凝结气体.
系统在运行过程中,输入系统的能量可以由下式进行计算:
式中:
比定压热容可以由下式[24]进行估算:
在系统加湿过程中,加湿器内的热料液与冷空气进行换热,则加湿器中冷空气获得的换热量为
式中:
在系统除湿过程中,除湿器内的冷却水与热湿空气进行换热,则除湿器中的能量平衡方程为
式中:
式中:
式中:Tw为冷凝温度.
3.3. 性能评价指标
系统利用加湿除湿原理进行海水淡化,运行过程中的传热传质过程比较复杂,包括电加热器和料液之间的传热、热料液与冷空气之间的传热传质、热湿空气与冷却水之间的传热传质以及冷却水与水箱的传热过程. 采用系统单位时间产水量、脱盐率、单位体积产水能耗和造水比,衡量该小型HDH脱盐系统的产水性能及能量利用效率.
系统的脱盐率(salt rejection ratio,Rs)是衡量系统所产淡水品质的重要指标,由下式计算:
式中:
系统的单位体积产水能耗(specific thermal energy consumption,STEC)是衡量小型HDH脱盐系统性能的重要指标之一,为系统生产单位体积淡水所需要的热能量(kW·h/ m3),可以由下式[26]计算:
式中:
4. 结果讨论与分析
4.1. 系统最优空气循环体积流量结果分析

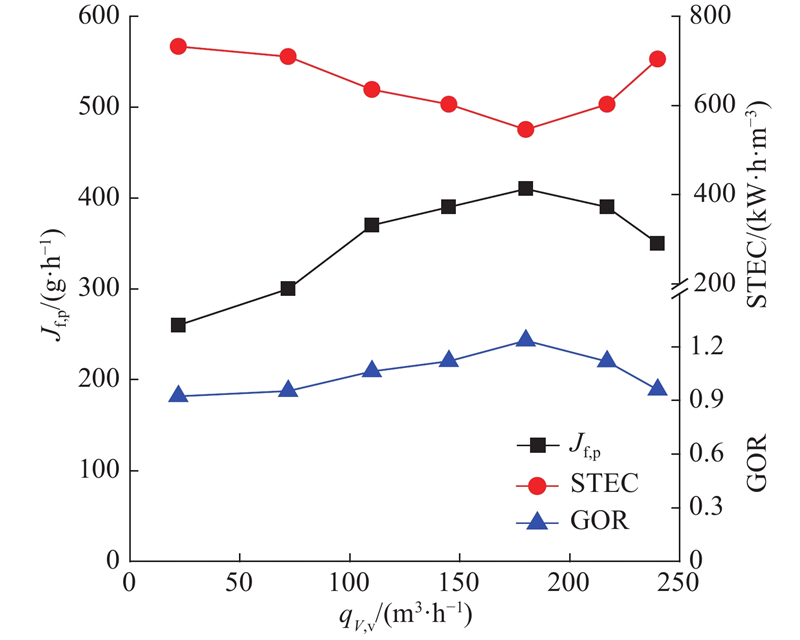

空气循环体积流量对小型HDH脱盐系统性能的影响如图3所示. 可以看出,当空气循环体积流量为20~240 m3/h时,系统产水量为260~410 g/h,系统实际GOR为0.9~1.2,实际STEC为546~732 kW·h/ m3. 当空气循环体积流量较小(≤ 180 m3/h)时,随着空气循环体积流量的增大,系统产水量和实际GOR增大,实际STEC减小,系统能量利用率提高. 这是由于空气循环体积流量增大(20~180 m3/h),所携带的水蒸气量显著增加,产水量显著增大(260~410 g/h),料液进、出加湿器的温差稍有增大(17.6~20.7 °C),综合表现结果是系统的实际GOR增大,实际STEC减小.
图 3
当空气循环体积流量达到一定值后继续增大(180~240 m3/h),系统产水量和实际GOR开始减小,实际STEC增大,系统能量利用率降低. 这是由于过多的空气会带走大量的热量,使得进入除湿器的实际蒸汽温度降低(36.6 °C降至32.8 °C),单位体积空气的绝对含湿量降低,从而使得空气携带的水蒸气量降低,产水量减小(410 g/h减小至350 g/h),而且料液进出加湿器的温差稍有增大(20.7~22.3 °C),综合表现为系统的实际GOR减小,实际STEC增大. 对于该系统来说,存在最佳的空气循环体积流量180 m3/h,使得系统的产水量和实际GOR最大,实际STEC最小.
4.2. 系统最优进料体积流量结果分析

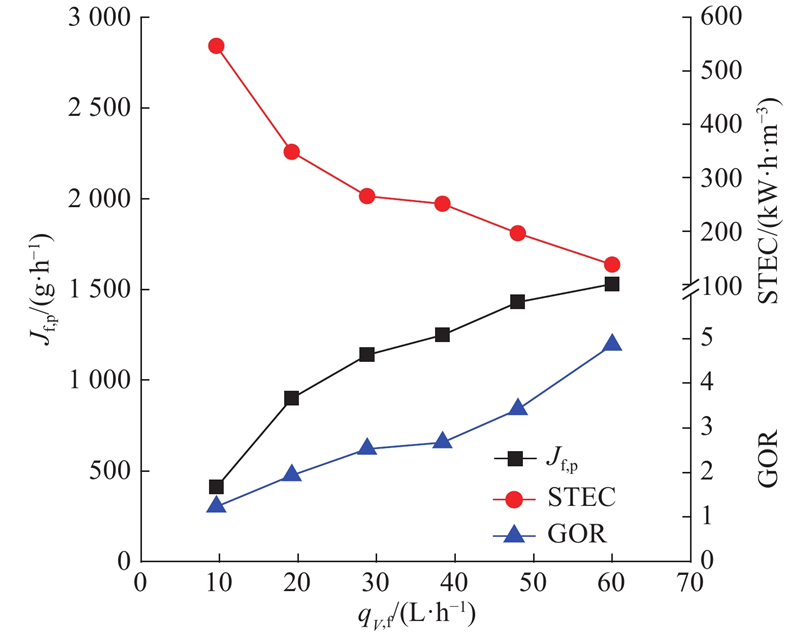

进料体积流量对小型HDH脱盐系统性能的影响变化曲线如图4所示. 由图4可以看出,当进料体积流量为10~60 L/h时,系统产水量为410~1 530 g/h,系统GOR为1.2~4.7,单位体积产水能耗为137~546 kW·h/m3. 系统的产水量随着进料体积流量的增大而增加,但随着进料体积流量的继续增大,系统产水量增加变缓. 这是由于料液进入加湿器后,体积流量的增大(10~30 L/h)会使得离开加湿器的湿空气的实际温度升高(36.6~43.3 °C),湿空气中的水蒸气量增加,进而除湿器内湿空气与冷却水的温差增大(10.6~17.5 °C),更多的水蒸气冷凝析出,系统产水量增加. 随着体积流量的继续增大(30~60 L/h),湿空气与冷却水的温差增大变缓(17.5~23.8 °C),从而产水量增加变缓.
图 4
随着进料体积流量的增大,系统实际GOR迅速增大,实际STEC迅速减小. 这是由于料液进入加湿器后,体积流量的增大(10~60 L/h)会使得离开加湿器的料液温度升高(34.7~52.1 °C),从而使得料液进、出加湿器的温差减小(20.7 °C降至3.0 °C). 温差减小和产水量增加的共同作用结果使得系统的实际GOR迅速增大,实际STEC迅速减小. 该小型HDH脱盐系统选用料液泵的工作范围为0~60 L/h,所以对于该系统来说,当进料体积流量为60 L/min时,系统的产水量和实际GOR最大,实际STEC最小.
4.3. 料液温度对系统产水性能和能耗影响

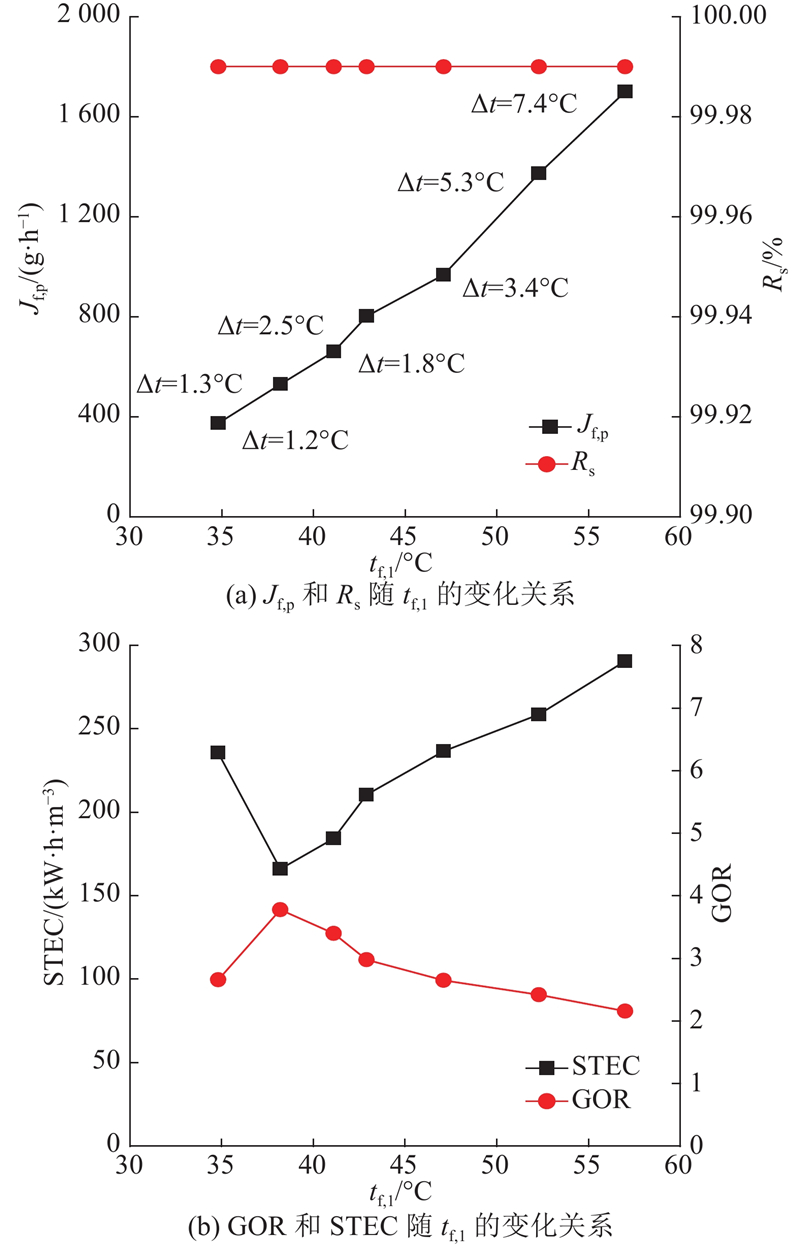

料液温度对小型HDH脱盐系统产水性能影响的曲线如图5(a)所示. 图中,
图 5
料液温度对小型HDH脱盐系统能耗影响的曲线如图5(b)所示. 在进料体积流量和空气循环体积流量一定的条件下,随着料液温度的升高,系统实际GOR先增大后减小,实际STEC先减小后增大. 这是由于当料液温度较低(≤ 38 °C)时,温度的增加使得系统产水量增加,料液进、出加湿器的温差没有明显变化(1.20~1.30 °C),从而使得系统能量利用效率升高. 当料液温度继续增加(> 38 °C)时,料液进、出加湿器的温差显著增加(1.3~7.4 °C),且增加速率大于产水量增长率,从而使得系统能量利用效率降低. 对于该系统来说,当料液温度为38 °C时,系统最大GOR为3.8,最小STEC为166 kW·h/ m3.
5. 结 论
(1)本文设计搭建小型HDH脱盐系统,通过改变空气循环体积流量、进料体积流量、料液温度等运行参数,对系统的产水性能进行实验研究. 结果表明,由于系统采用喷淋加湿和填料塔加湿相结合,辅之以空气强制流动的工艺方法进行空气加湿,提高了空气加湿效率;采用料液和空气双循环流动,除湿后的冷空气进入加湿器循环加湿,未被蒸发的料液继续在加湿器内喷淋蒸发,相应显热得以回收利用,系统能量效率提高. 系统对料液温度的要求不高,在料液温度较低(< 40 °C)时系统可以运行,产水量和产水品质稳定可靠.
(2)在空气循环体积流量对系统性能影响的实验中,随着空气循环体积流量的增大,系统产水量和GOR先增大后减小,STEC先减小后增大,存在最优的空气循环体积流量180 m3/h,使得系统产水量最大,能量利用效率最高.
(3)在进料体积流量对系统性能影响的实验中,随着进料体积流量的增大,系统产水量起初增大较快,后逐渐变缓,系统GOR迅速增大,STEC迅速减小,能量利用效率提高.
(4)在料液温度对系统性能影响的实验中,系统产水量随着料液温度的升高而增加,当进料体积流量为60 L/h,空气循环体积流量为 180 m3/h时,料液温度为57 °C的系统产水量是35 °C时的4.53倍;随着料液温度的升高,系统GOR先增大后减小,STEC先减小后增大,当料液温度为38 °C时,系统能耗最低,能量利用效率最高,GOR最大可以达到3.8,STEC最小可以达到166 kW·h/m3.
