随着移动互联网的发展，移动APP数量呈爆炸式增长，黑色产业链从PC端转移到移动端. Android系统是目前市场占有率最高的移动操作系统，其APP安全问题也越来越得到业界的重视. Android系统的开放性使得攻击者可以通过定制只读内存镜像 (read only memory image，ROM)，利用相对成熟的反编译工具和逆向方法对Android APP进行破解、分析、植入恶意代码、重打包等恶意攻击^[1]. 阿里聚安全2016年报告^[2]显示，89%的热门应用存在被重打包、仿冒等现象，恶意扣费、隐私窃取等攻击行为屡见不鲜，严重损害了应用开发者的经济利益和手机用户的隐私安全. 因此，如何通过Android APP加固技术来抵御攻击者的破解和逆向，维护开发者利益，保护用户手机安全，成为研究热点. 随着Android逆向攻击技术的发展，针对不同攻击方法的加固技术不断涌现，主要包括代码混淆技术和动态加载技术.

代码混淆技术^[3]的原理是通过字符串混淆、控制流混淆来提高应用代码的复杂度，其中字符串混淆指的是将函数名、类名等字符串替换为无意义的字符，控制流混淆即隐藏或更改控制流结构中的执行路径和分支路径，或插入不会执行到的分支路径. 此方法仅在一定程度上提升了攻击者阅读反编译代码时的难度^[4]，无法彻底抵御逆向攻击行为.

动态加载技术^[5]则以保护Dalvik虚拟机可执行文件(Dalvik VM executable，DEX)^[6]的机密性为出发点，DEX文件是Android APP安装包（Android package，APK）中的核心文件. 该技术通过对DEX文件进行加密和添加壳DEX文件来抵御攻击者的静态分析，当APP启动时，首先执行壳DEX文件，进而对原DEX文件进行解密并动态加载^[7]. 王泽华^[8]提出了基于函数抽取和动态加载的加固方法，该方法抽取函数信息至DEX文件尾部，并在其类中添加静态代码段用以还原函数. 梆梆加固方法^[9]首先抽取函数，然后通过Hook技术替换调用的加载函数，实现Java函数还原. 目前国内大部分商用Android APP加固工具均采用基于函数抽取的加固方法，包括梆梆加固^[10]、360、爱加密等.

基于动态加载的DEX保护方法可有效抵御攻击者的静态分析，但是被保护后的应用在运行时，内存中依然存在完整的DEX文件，攻击者可以直接通过动态脱壳攻击方法获取完整的DEX源码. 基于此问题，函数抽取与恢复技术解决了DEX文件在内存中完整性的问题，但是抽取的函数在内存中最终仍会被还原成Java形式，攻击者可以依据函数在内存中的描述信息，动态恢复抽取的函数，最终实现动态脱壳. 为解决这个问题，本文提出一种基于函数Native化的Android APP加固方法，使得被抽取函数在APP运行的过程中始终为Native属性，对抗动态恢复和动态脱壳攻击，在较低的时间资源损耗情况下，获取高强度的保护效果.

APK文件本质上是一个带有签名信息的zip格式压缩文件，其结构中的classes.dex文件是Dalvik虚拟机平台运行环境下的可执行文件，是由Java代码编译成.class文件之后，再通过dx工具生成的字节码文件，Android APP的大部分逻辑功能实现均在该DEX文件中完成，因此保护APP不被逆向和攻击的重中之重便是保护DEX文件的机密性. 随着逆向脱壳技术的提升，DEX文件保护方法也由DEX级保护发展至函数级保护，更加细化的粒度和更加深入的保护方法提供了更好的保护效果. 近年来，研究人员开始使用代码翻译、虚拟化保护技术(virtual machine protection，VMP)等实现函数的隐藏.

Mulliner^[11]实现了函数级保护的APP加固工具DDI，在APP运行过程中插入Native动态链接库，通过Hook技术将Java函数变成Native函数，每个Java函数均需生成对应的Native函数. 在函数被调用时首先执行对应的Native函数，然后调用并执行原Java函数. 该方法虽然在APP运行过程中将内存中的Java函数变成Native函数，但是在函数Hook执行之前，被保护的函数为Java属性，因此存在被攻击者通过动态恢复的方法获取完整DEX文件的风险. 此外，由于该方法对每一个被保护函数均进行Hook，不同的函数需定义特定的JNI（Java Native interface）接口，因此生成库文件的过程比较复杂.

刘惠明^[12]实现了应用自动原生化及混淆系统，首先将应用中原DEX文件反编译为Smali文件，然后将其中关键的Smali代码自动转换成C/C++代码并编译、混淆，即采用自定义的翻译机制来实现Java函数的隐藏. 此方法兼具高强度和兼容性，但是该方法的实施需要满足APP可反编译的条件，而目前大部分APP成形后均无法直接进行反编译，这大大降低了该方法的可用性，同时在Smali语言翻译为C&C++语言的过程中，存在难以处理的语义问题，针对链表和哈希表等复杂的数据结构，翻译难度很大，可能无法支持使用了复杂数据结构的应用保护.

VMP保护方法是目前安全性较高的一种保护方法. VMP技术通过自定义指令集和解释器，将DEX中函数的字节码全部替换成自定义的指令，运行过程中由自定义的解释器进行解释执行，从而使得内存中不会出现原始的字节码. Zhou等^[13]基于此思路，实现了VMP保护工具DIVILAR，通过Hook技术修改libdvm.so下的字节码解释器来完成虚拟机保护，应用启动后，首先按照自定义的转换规则还原指令，然后交由系统原解释器解释执行，虽然安全性高，但这种逐条指令的翻译机制导致应用执行效率降低.

综上所述，现有的APP加固方法能够使函数在内存中表现为Native形式，可在一定程度上提高APP的安全性，但存在无法有效抵御动态恢复攻击、通用性不高、时间资源消耗过大的问题.

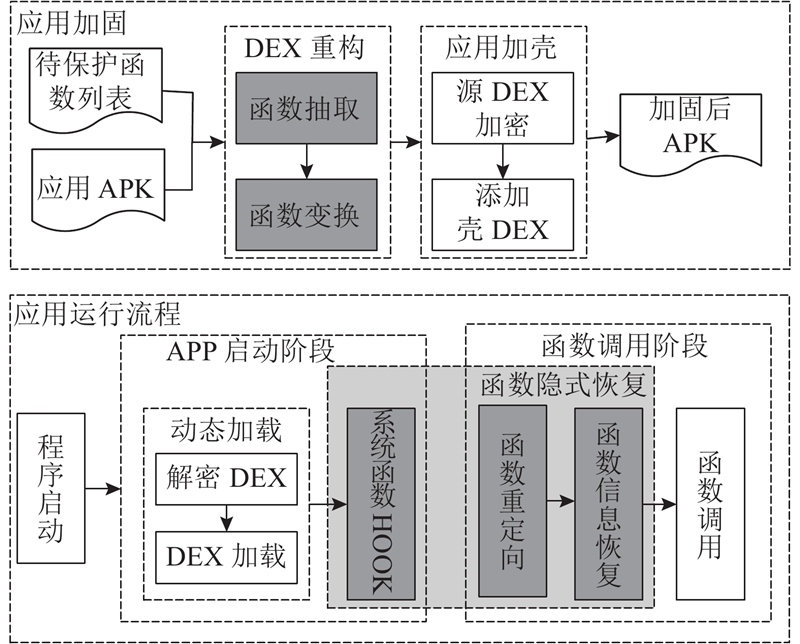

基于函数Native化的Android APP加固方法原理框架如图1所示. 首先根据待保护函数列表，对待保护APK文件中的DEX文件进行函数抽取、函数Native化等操作，进而对DEX文件进行重构和加密，然后添加壳DEX文件，生成新的APK文件. APP启动时，首先执行壳DEX，完成对原DEX文件的解密和动态加载，并实现系统函数Hook，使得保护的函数被调用时，系统函数将重定向到自定义的代码，对函数信息进行隐式恢复，继而调用原始函数. 在此过程中，被保护函数自始至终均为Native属性.

本方法的核心部分体现在以下两方面：一是在无需反编译原APK的前提下，将被保护的Java函数转换为Native函数；二是调用被保护函数时，在不造成较大额外时间损耗的前提下，通过Hook技术和反射机制对被保护函数进行隐式恢复和调用，同时保持函数的Native属性. 大致流程如图2所示.

应用加固的第一步需对DEX文件进行重构，即根据提供的待保护函数列表，对应用APK中的DEX文件进行函数Native化操作，并隐藏函数的代码内容，待保护函数列表中需提供关键函数的函数名和所属的类名. DEX文件中每个类均由一个class_def_item结构来描述，如图3中左侧结构体所示，该结构体中包含类序号class_idx和类信息数据偏移参数class_data_off等.

偏移参数class_data_off指向的地址内容是一个class_data_item结构体，用来描述类的关联信息包括静态成员变量、实例成员变量、成员变量和函数的定义等，如图3中间结构体所示，其中encoded_method即为函数定义，此字段内容格式如表1所示，其编码格式采用LEB128(Little-Endian Base 128)^[6].

描述函数定义的encoded_method结构体中，包含3个参数，其中method_idx为函数编号，access_flags为函数属性，code_off为偏移参数，指向一个code_item结构体，即函数代码段. DEX重构的目标就是修改函数属性并隐藏函数代码段，因此接下来需修改encoded_method结构体中的参数，将Java函数属性改为Native属性，并对函数代码段code_item进行加密. 函数改为Native属性后，类加载时便不会对函数代码段进行验证，因此可以对函数代码段code_item进行原址加密. 通过class_idx和method_idx定位到相应的code_off偏移字段，即可根据此偏移位找到相应的函数代码段code_item，对code_item字段进行原址加密. 加密完成后进行函数属性修改操作，修改方法以如表2所示encoded_method结构为例进行说明.

示例中access_flags参数为0x01，表示函数属性为Java，要将函数Java属性变为Native属性，只需将access_flags赋值为access_flags | ACC_NATIVE，即参数access_flags和ACC_NATIVE取“或”操作的值，其中ACC_NATIVE为0x100，因此本例中取“或”结果为0x101，转换为ule128值为81 02. 参数access_flags赋值为81 02，长度比赋值前的01增加1位，而类中多个函数的encoded_method结构体是按顺序排列的，其中一个结构体长度增加，将导致DEX错位问题. 此问题可通过调整code_off长度来解决，函数修改为Native属性后其code_off字段值应为0，而LEB128编码中00、80 00、80 80 00均表示0，因此总能找到合适的表示形式来抵消access_flags字段长度的变化. 显然此例中code_off字段选用80 00，比修改之前长度减少1位，即可抵消access_flags字段长度的增加，在保证DEX文件结构不错位的前提下完成函数的Native化. 需要注意的是，在修改此字段之前，应将字段原值及其函数名字符串偏移、类名字符串偏移和函数编号储存在DEX文件末尾，以备函数调用时恢复之用.

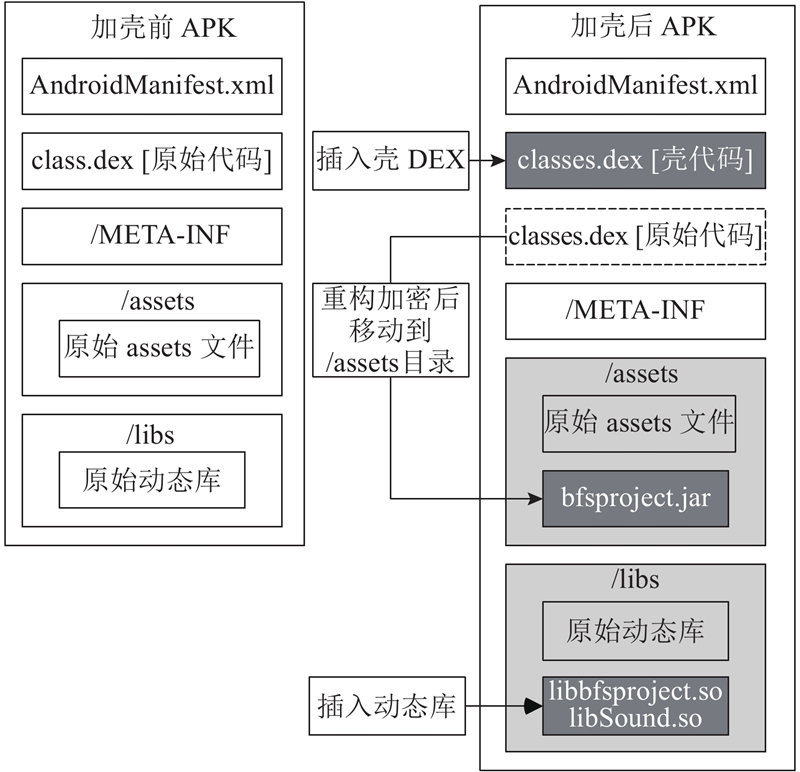

为保证DEX文件的机密性，需对经过重构的DEX文件进行加密，基于解密时间损耗和安全性能的折中考虑，采用对称加密方法对DEX文件进行加密. DEX文件加密完成后，在APK文件中添加壳DEX. 壳DEX中包含解壳代码，在应用运行时，实现对原DEX文件的解密和动态加载. 应用加壳前、后APK文件结构对比如图4所示. 加壳前APK结构包含左侧方框中的文件，加壳过程中将原始的class.dex文件经过DEX重构、加密变成bfsproject.jar文件，并移动到/assets文件夹中，在原DEX文件位置插入壳DEX文件，在/libs下插入用于脱壳的动态库libbfsproject.so和libSound.so. 完成加壳后，对APK文件进行重新编译和签名，生成新的APK文件.

启动APP后，首先加载壳DEX文件，并调用文件中重写了的attachBaseContext函数，在该函数中实现对原DEX文件的解密和动态加载. 具体实现方法是调用底层函数openDexFile，输入参数为已解密的原DEX文件内存地址，输出为一个cookie值，将此cookie值作为加载器DexClassLoader的输入，即可对原DEX文件进行加载和启动.

在APP运行过程中，当调用到被保护函数时，对这些函数进行信息恢复和调用，同时保持函数的Native属性以抵御攻击者的窃取，是所提方法的重中之重. 函数恢复的时机有3种选择. 1) DEX文件加载时，修复DEX文件，这将导致内存中的DEX是完整的；2) DEX文件加载后，利用Android Hook Java技术，修改函数在内存中的Method结构，这需要遍历DEX文件后的每一个保护函数信息，强制加载函数所在的类，造成不必要的预加载和更长的启动延时；3) 函数调用时恢复函数信息，在最小的时间消耗前提下实现应用运行过程中DEX文件的不完整性，此为最优解. 因此函数隐式恢复的核心包括：1) 在函数被调用时进行恢复；2) 保持函数Method结构体Native属性不变.

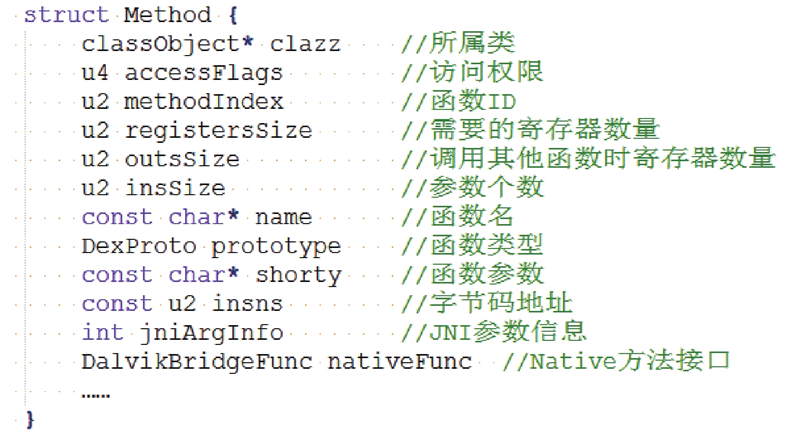

任何一个函数在内存中都由一个Method结构体描述，其中accessFlags字段表示函数的属性，即Java函数或Native函数，insns字段为Java函数指向的字节码地址，nativeFunc字段指向Native函数的地址，具体结构如图5所示.

在Android系统中，第一次调用未注册的Native函数时将自动调用系统函数dvmResolveNativeMethod，此系统函数通过遍历所有动态库查找被调用函数，并将其地址写入Method->insns字段，然后将函数调用桥dvmCallJNIMethod函数地址写入Method->nativeFunc中，保证当第二次调用此函数时，函数调用桥可从insns参数读取位置信息并调用；接下来开始执行函数. 因此在本方法中，当调用某被保护函数时，需首先通过Hook技术拦截系统函数dvmResolveNativeMethod，使得当调用被保护函数时，首先执行函数的恢复操作. 具体恢复过程如下：

1）首先复制此Native函数的Method结构体，保存至insns字段中.

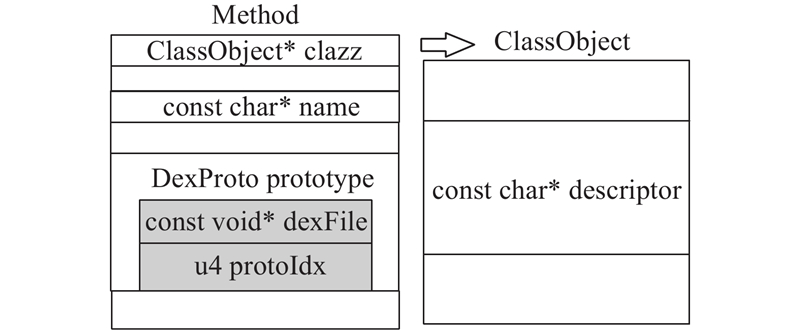

2）获取函数信息，即类名、函数名和函数编号3个特征值，获取方法如图6所示. 其中函数名和函数编号分别为Method结构体中的参数name和protoIdx，protoIdx是DexProto prototype字段中的一个参数；函数所属类名为Method结构体中clazz字段指向的ClassObject结构体中的descriptor字段.

3）根据这3个特征值寻找DEX文件尾部被保护函数信息中相应原函数的code_off字段，继而根据此字段找到函数code_item在内存中的地址.

4）经解密，将code_item字段中的registers Size、insSize、outsSize、insns等参数赋值给insns（此insns为步骤1）中保存Method结构体副本的insns）字段中Method结构体的相应参数.

5）将nativeFunc参数赋值为自定义的函数调用桥的地址，第二次调用此函数时将直接调用函数调用桥.

6）调用函数调用桥，执行Java函数.

至此，内存中insns字段中的Method结构体即为原Java函数的Method结构体，完成函数恢复.

对于被保护的函数，内存中存在2个Method结构体，一个是其Native形式的Method结构体，另一个是Native形式Method中insns字段中的Java形式Method结构体. 此Java形式的Method结构体赋值完成后，即可由自定义的函数调用桥通过反射机制来调用被保护的Java函数.

分别从抗逆向分析和性能分析2个方面对提出的APP加固方法进行实验验证，并与其他APP加固方法进行对比分析. DEX文件保护无关于APP的具体业务逻辑，但是为了获取APP运行过程中的逆向结果、时延等相关参数用以评价论文方法的防护效果，被保护的APP中需要植入自定义的测试代码，因此实验对象采用自定义的APP样本TestAPP. 样本APP中包含2套代码相同的测试函数，函数信息如表3 所示. 其中一套作为被保护函数采用所提方法进行抽取加固运行，另一套则采用Android系统默认方式进行加载运行. APP启动后，按下界面中设置的“调用”按钮，将自动调用测试函数10 000次，在函数调用前、后均输出系统当前时间.

实验环境为不同型号和系统版本的Android手机，选用的设备型号分别为三星Galaxy GT9508、小米MI 3C和HTC M8SW，系统版本分别为4.4.2、4.4.4和4.4.4.

实验目的为验证所提方法是否可抵御静态分析、动态脱壳和动态恢复等攻击. 通过是否可以直接反编译出源码来衡量方法对抗静态分析的能力；通过是否可以从内存中获取完整的DEX文件来衡量方法对抗动态脱壳攻击的能力；通过是否可以从内存中获取函数Java描述信息来衡量方法对抗动态恢复攻击的能力.

实验分为3个部分. 1）静态分析^[14]实验，首先使用dex2jar^[15]和Java decompliler^[16]对目标APK进行反编译，然后使用010Editor编辑器打开反编译结果，从而完成静态分析实验. 2）动态脱壳实验，对被保护APK使用IDA调试工具进行调试，在dvmDexOpenPartial函数处添加断点. 3)动态恢复攻击实验，即从内存中获取被保护函数Method结构体的相关信息，用以恢复DEX文件中的函数信息，从而获取完整的DEX文件，实验将函数信息通过Android Log形式输出到控制台.

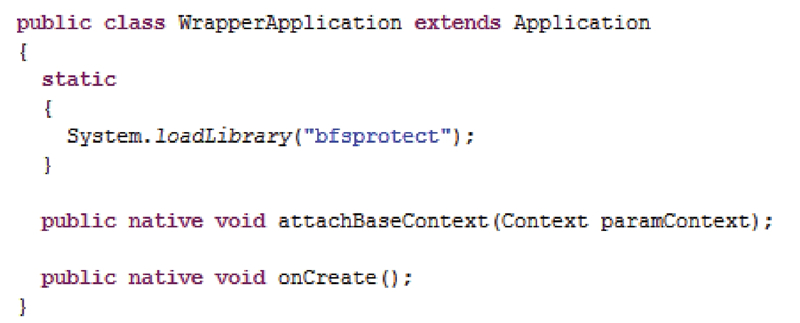

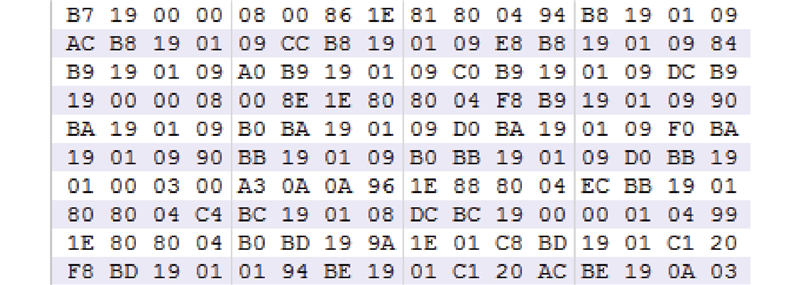

静态分析实验中利用反编译工具dex2jar和dexcompliler对classes.dex文件进行反编译，结果如图7所示；利用010Editor打开bfsprotect.jar文件，结果如图8所示.

从反编译实验结果可以看出，壳classes.dex文件是可以被反编译的，但是壳classes.dex文件中对原DEX文件的动态加载等逻辑功能均采用Native方式实现，无法被反编译，而从010Editor静态分析结果可以看出，原DEX文件经过重构变成了一个没有可读性的二进制jar文件，无法进行反编译.

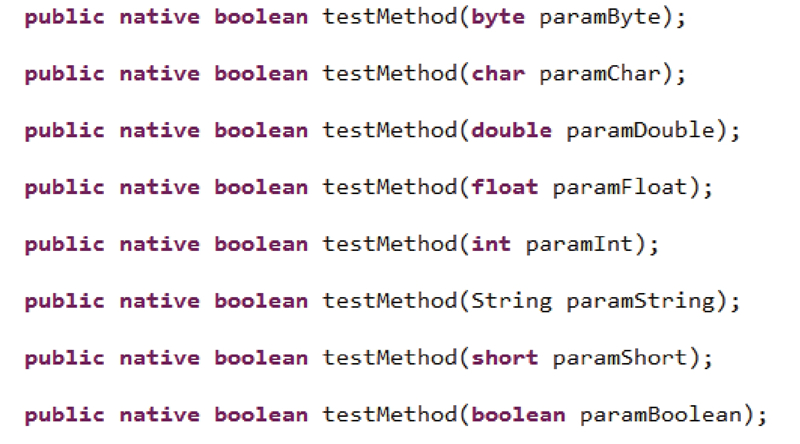

动态脱壳实验结果如图9所示. 实验结果表明，从内存中获取脱壳后DEX文件，并对其进行反编译操作，仅可看到被保护函数的声明，而无法查看其具体的代码逻辑，且由于函数抽取，内存中DEX文件一直是不完整的，攻击者无法通过dump来获取被保护函数的信息.

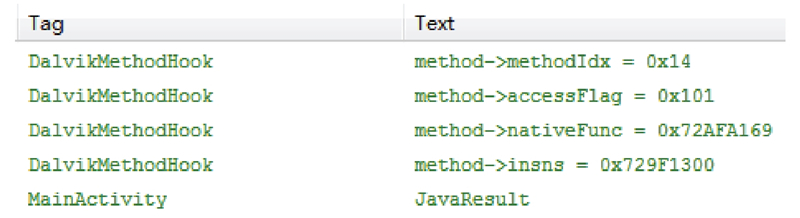

动态恢复实验中，函数Method-1的信息如图10所示. 从实验结果可以看出，参数method->accessFlag= 0x101，表示该函数的属性为Native，即在应用运行过程中，该函数始终为Native函数. 采用动态恢复的方法，通过系统函数获取内存信息，只能获取Native形式的函数声明，无法获取Java函数的真实描述信息，即无法对DEX文件中抽取的Java函数进行信息恢复，亦即无法获取完整DEX文件对APP进行破解.

实验目的为测试所提方法中函数Native化和函数恢复对函数执行过程中时间消耗的影响，以函数执行时的平均消耗时间为衡量标准，其计算方法如下：

(1) $ t = \frac{1}{N}\sum {\left( {t_{\rm{start}}^i - t_{\rm{return}}^i} \right)} . $

式中：t_startⁱ为函数第i次被运行函数调用时刻，t_returnⁱ为函数第i次调用时函数返回时刻，N为函数被调用次数.

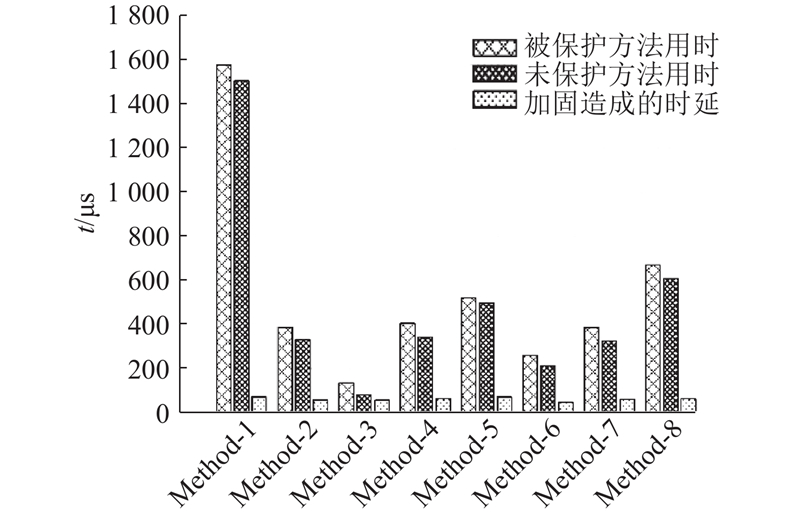

首先启动并运行TestAPP，按下“调用”按钮，将自动调用未保护函数和被保护函数各10 000次，通过函数System. nanoTime()获取系统当前时间，最后根据式(1)计算并输出各函数的平均消耗时间. 实验结果如图11所示. 由结果可知，时延的波动要远小于函数运行时间的波动，即无论函数运行时间长短，经保护后的函数执行时延均在一个较为集中的范围波动，最小为45.1 μs，最大为71.3 μs，即针对任何一被保护函数，所造成的时延均相等.

从是否实现函数抽取、是否实现函数Native化、加固处理对应用运行造成的时延和加固处理过程是否需要反编译4个方面，将本文方法与现有加固方法DDI、代码翻译方法、DIVILAR进行对比. 其中函数抽取表示将DEX中的Java函数抽取到DEX外部；Native化表示在运行过程中Java函数保持Native属性；时延表示加固方法对被保护函数执行时长的影响；是否需反编译表示加固过程是否需要反编译原DEX文件方法. 对比结果如表4所示.

由表4可知，DDI^[11]实现了函数抽取，但在被保护函数调用之前，其属性为Java，没有实现彻底的Native化，对函数执行造成的时延为一个常量；代码翻译方法实现了函数抽取和函数Native化，但加固过程需要对源码进行反编译；DIVILAR实现了函数抽取和函数Native化，但其导致函数执行时间增加了8.9%. 本文方法无需对DEX文件进行反编译，实现了函数抽取和函数Natvie化，对不同函数执行时间有一个微秒级的等量延长.

对比分析结果可知，DDI在函数执行过程中存在属性为Java的时间段，因此存在被通过动态恢复的方法获取完整DEX文件的风险；代码翻译方法的原理是将DEX文件反编译为Smali文件，然后对Smali代码中的每一条语句进行Native化转换，因此需要对DEX文件进行反编译，对于复杂的语义，容易出现难以理解与翻译的问题，这也限制了该方法的通用性；DIVILAR对每条指令均需单独处理，造成的时延与函数的执行时间成正比，导致应用执行效率降低.

所提方法采用直接修改DEX文件中相关参数和结构的方式将Java函数改为Native函数，无需对DEX文件进行反编译，并且只修改函数的描述，而不修改函数的指令代码. 对于不同的Java函数，函数的描述方式是相同的，因而所提方法适用于任意的函数，通用性更高；同时在函数调用时的恢复过程中保持函数的Native属性. 从加固过程造成的时间消耗角度来说，所提方法中每个被保护函数运行时所增加的时延，均由Native函数反射调用Java函数这个步骤造成，而不同被保护函数的反射调用过程是相同的，与Java函数本身的运行时间无关，这也与性能分析实验的结果相符. 对于执行时间较长的函数，所提方法时间损耗更小，更有优势.

本文提出了一种基于函数Native化的Android应用加固方法，该方法将被保护Java函数转变为Native函数，同时保证函数在应用运行过程中始终保持Native属性，有效抵御DEX动态恢复和动态脱壳攻击，提高了DEX文件的安全防护能力. 被保护Java函数的Native化通过修改原DEX文件来实现，隐藏函数信息后对原DEX文件整体加密. 在APP启动阶段，利用动态加载技术解密、加载原DEX文件，并将被保护函数重定向到自定义的Native函数. 当被保护的Java函数被调用时，自定义的Native函数被执行，并通过Java反射机制调用原Java函数，完成对原Java函数的调用. 实验结果表明，本文方法无需对DEX文件进行反编译，实现了函数的Native化，函数调用时在内存中始终为Native形式，无需进行动态还原，在获取高强度的保护效果的同时，具备良好的通用性，且其对函数执行过程造成的时延为微秒级，影响较小.
