全金属硬密封双向零泄漏三偏心蝶阀设计与分析

doi:10.3785/j.issn.1006-754X.2024.03.180

工程设计学报

2024, Vol. 31

Issue (4): 511-520 DOI: 10.3785/j.issn.1006-754X.2024.03.180

优化设计

全金属硬密封双向零泄漏三偏心蝶阀设计与分析

余瑞明¹(

),马云艳²(

),池伟²,沈宇忠²

^1.上海理工大学机械工程学院，上海 200093
^2.浙江力诺流体控制科技股份有限公司，浙江温州 325200

Design and analysis of all-metal hard sealing bidirectional zero-leakage triple eccentric butterfly valve

Ruiming YU¹(

),Yunyan MA²(

),Wei CHI²,Yuzhong SHEN²

^1.School of Mechanical Engineering, University of Shanghai for Science and Technology, Shanghai 200093, China
^2.Zhejiang Lenor Flow Control Technology Co. , Ltd. , Wenzhou 325200, China

全文: PDF(4132 KB) HTML

摘要：

针对传统三偏心蝶阀承受一定压差或全压差的反向压力等问题，研究设计了一种全金属硬密封双向零泄漏三偏心蝶阀。该蝶阀为长寿命节能型，其采用三偏心原理设计，解决了传统偏心蝶阀在开启10°、关闭瞬间密封面仍处于滑动接触摩擦的缺陷，实现了蝶阀在开启瞬间密封面即分离、关闭接触即密封的效果。首先，对所设计蝶阀的不平衡力矩和允许压差进行了理论分析，并通过流体流动仿真分析了蝶阀开度不同时阀腔内流体的压力、速度和流动迹线，得到了蝶阀出入口的最大压力和最大速度随阀门开度的变化曲线。然后，通过热应力仿真分析得到了蝶阀的热力温度和合力热流量云图，并分析了蝶阀的热应力、热应变、安全系数的分布情况以及其最大热应力随流体温度的变化曲线，验证了蝶阀的热应力满足要求。最后，开展了蝶阀阀体耐压试验和正反向高压密封试验。试验结果表明，蝶阀阀体无可见渗漏和变形，且实测泄漏量均为零，说明该蝶阀的耐压强度和密封性能均满足使用要求。研究结果为三偏心蝶阀接触和摩擦的减少、开启力矩的降低以及使用寿命的延长提供了依据，所提出的全金属硬密封结构为三偏心蝶阀的双向零泄漏密封研究提供了新思路。

关键词： 硬密封; 双向零泄漏; 三偏心蝶阀; 热应力仿真; 密封试验

Abstract:

Aiming at the problems of the traditional triple eccentric butterfly valve to withstand a certain differential pressure or reverse pressure of full differential pressure, an all-metal hard sealing bidirectional zero-leakage triple eccentric butterfly valve is studied and designed. The valve is long-life and energy-saving, and it adopts the triple eccentric principle to solve the defect that the sealing surface of the traditional eccentric butterfly valve is still in sliding contact friction at the moment of opening 10o and closing, which realizes the effect that the sealing surface of the butterfly valve separates at the moment of opening and seals at the moment of closing contact. Firstly, the unbalanced torque and allowable differential pressure of the designed butterfly valve were analyzed theoretically, and the pressure, velocity and flow trace of the fluid in the butterfly valve chamber with different openings were analyzed through fluid flow simulation. The variation curves of the maximum pressure and maximum velocity at the inlet and outlet of butterfly valve with the valve opening were obtained. Then, the thermal temperature and resultant heat flow cloud maps of the butterfly valve were obtained through thermal stress simulation analysis, and the distribution of thermal stress, thermal strain and safety factor of the butterfly valve as well as the variation curve of its maximum thermal stress with fluid temperature were analyzed, which verified that the thermal stress of the butterfly valve met the requirements. Finally, the butterfly valve body pressure test and positive and negative high-pressure sealing test were carried out. The test results showed that there was no visible leakage and deformation of the butterfly valve body, and the measured leakage was zero, indicating that the compressive strength and sealing performance of the butterfly valve met the use requirements. The research results provide a basis for the reduction of contact and friction, the decrease of opening torque and the extension of service life of triple eccentric butterfly valves, and the proposed all-metal hard sealing structure provides a new idea for the research of bidirectional zero-leakage sealing of triple eccentric butterfly valves.

Key words: hard sealing bidirectional zero-leakage triple eccentric butterfly valve thermal stress simulation sealing test

收稿日期: 2023-06-19 出版日期: 2024-08-26

CLC:

TS 737+.3

基金资助: 国家自然科学基金资助项目(51975379);上海市自然科学基金资助项目(19ZR1435500);上海理工大学发展基金资助项目(2020KJFZ137)

通讯作者: 马云艳 E-mail: yrm5588@163.com;mayunyan@linuovalve.com

作者简介: 余瑞明（1986—），男，浙江温州人，博士生，从事流体机械设计制造与控制研究，E-mail: yrm5588@163.com，https://orcid.org/0000-0002-9650-1023

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	余瑞明
	马云艳
	池伟
	沈宇忠

引用本文:

余瑞明,马云艳,池伟,沈宇忠. 全金属硬密封双向零泄漏三偏心蝶阀设计与分析[J]. 工程设计学报, 2024, 31(4): 511-520.

Ruiming YU,Yunyan MA,Wei CHI,Yuzhong SHEN. Design and analysis of all-metal hard sealing bidirectional zero-leakage triple eccentric butterfly valve[J]. Chinese Journal of Engineering Design, 2024, 31(4): 511-520.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2024.03.180 或 https://www.zjujournals.com/gcsjxb/CN/Y2024/V31/I4/511

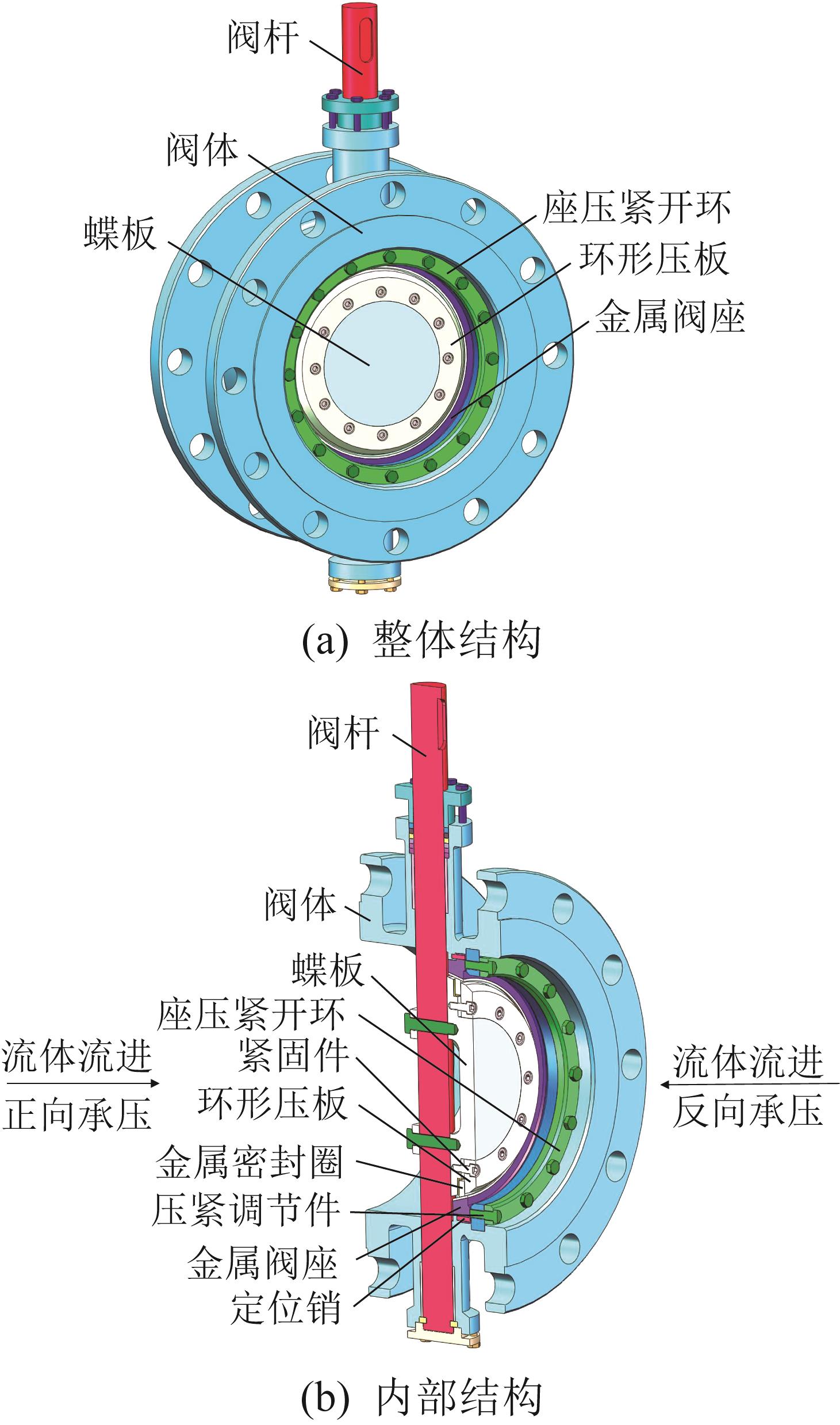

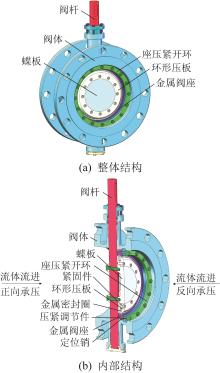

图1 全金属硬密封双向零泄漏三偏心蝶阀结构

图2 蝶板开启示意

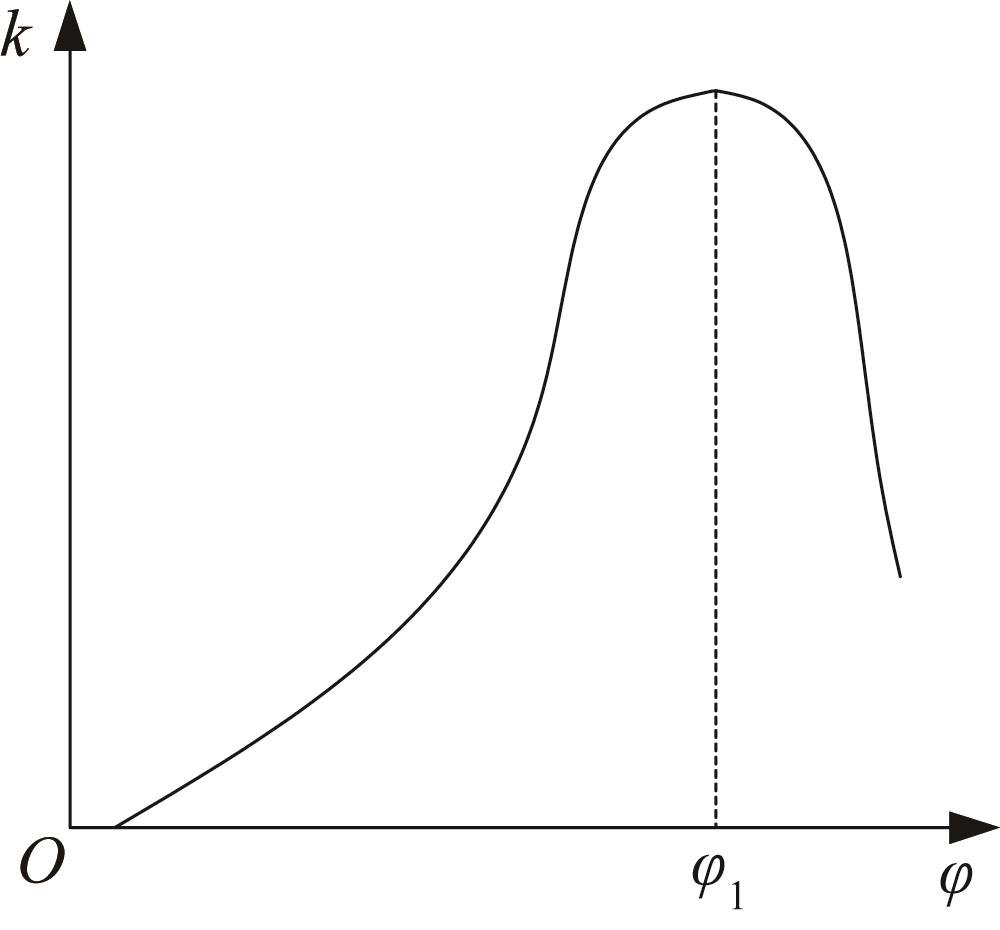

图3 蝶阀力矩系数变化曲线

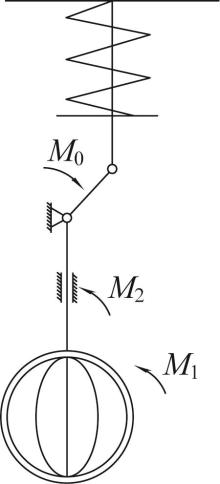

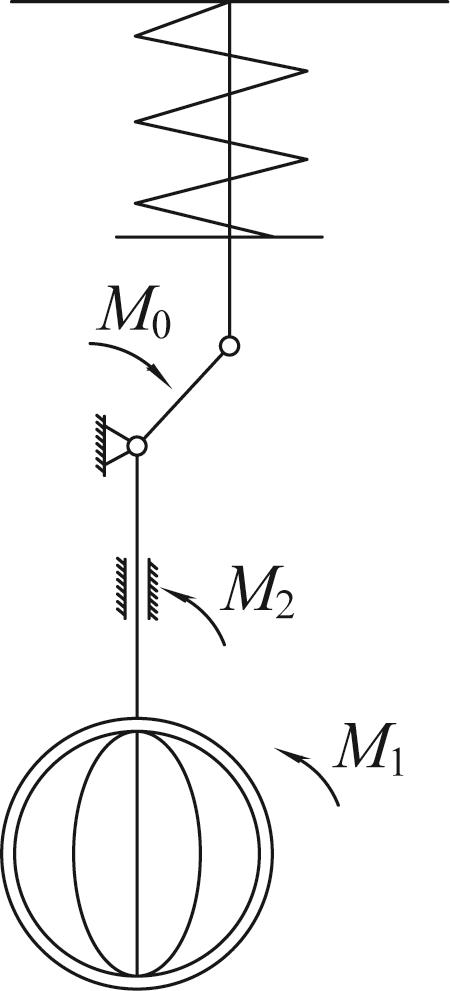

图4 蝶阀所受力矩示意图

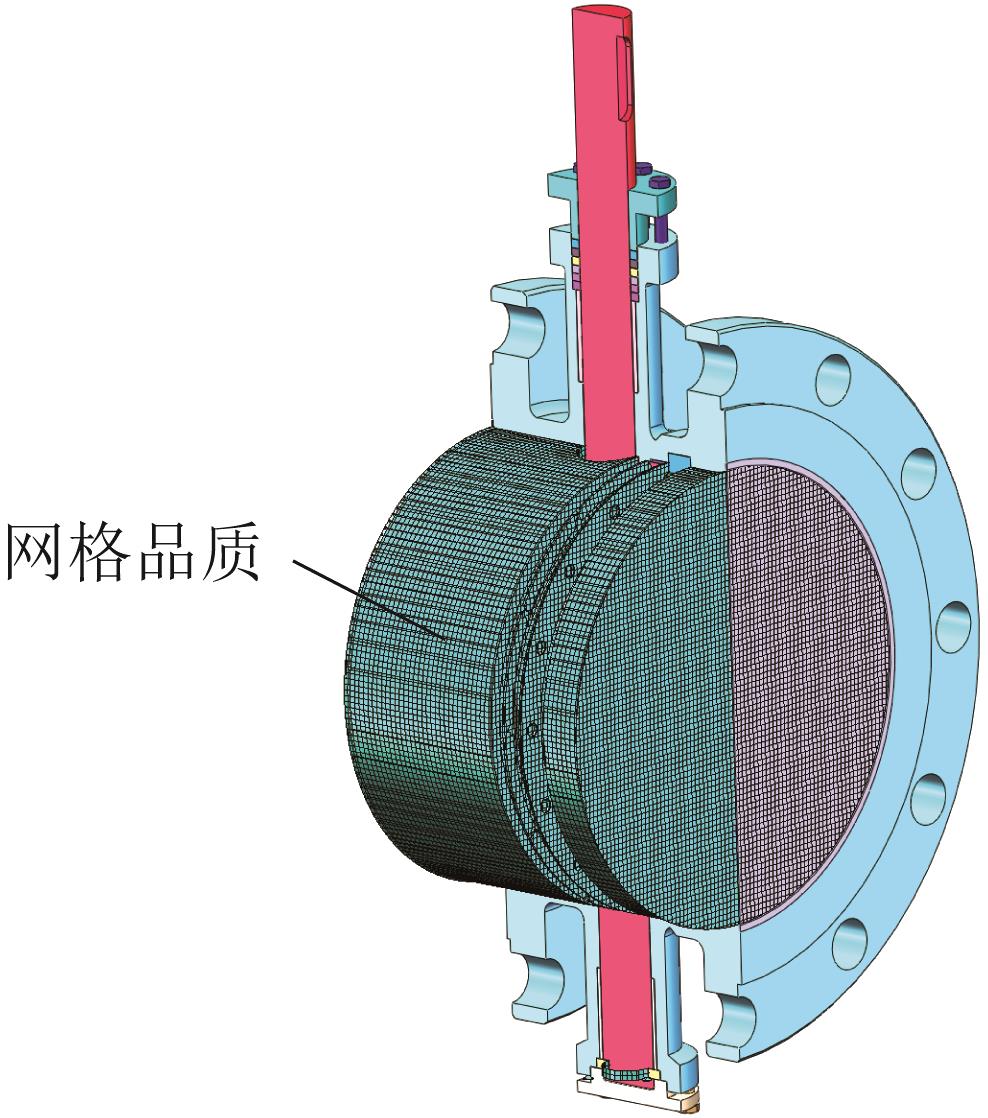

图5 阀腔内流体计算域的网格划分

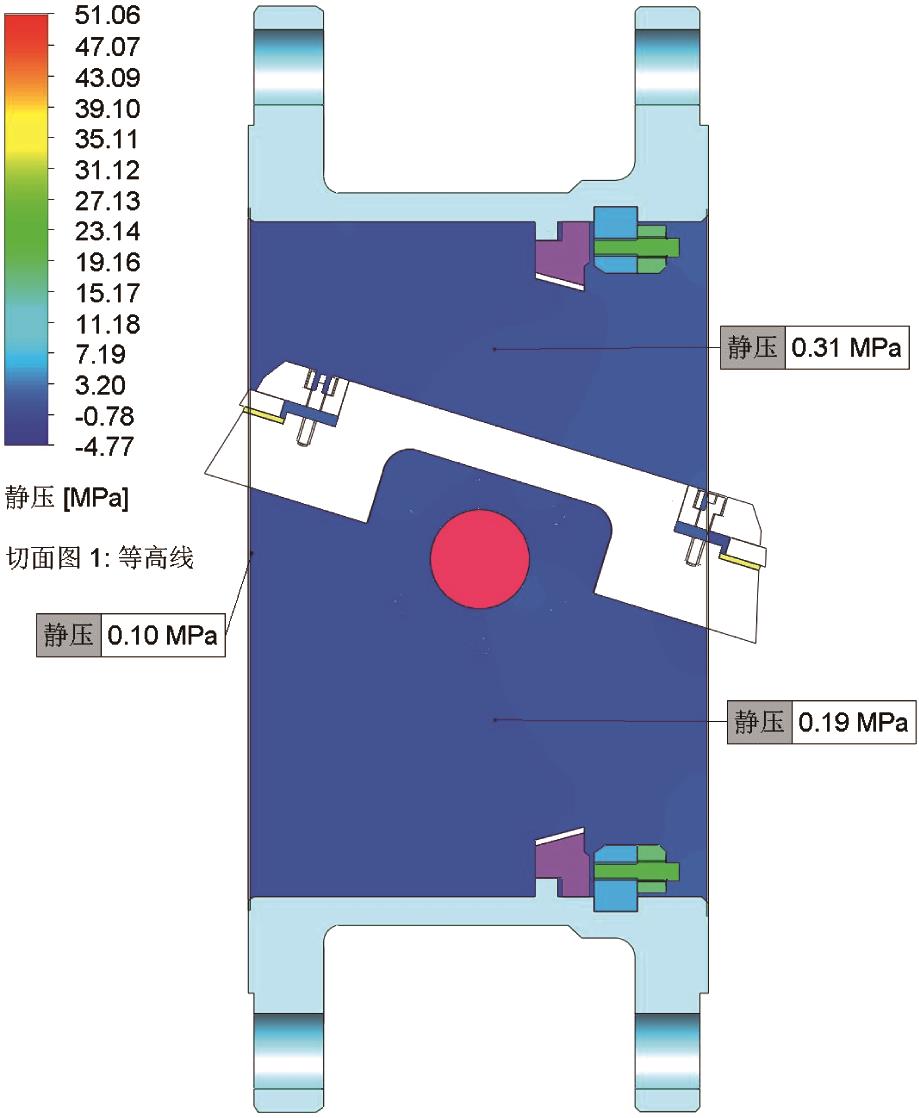

图6 开度为30%时阀腔内流体的压力云图

图7 开度为30%时阀腔内流体的速度云图

图8 开度为30%时阀腔内流体的流动迹线

图9 开度为80%时阀腔内流体的压力云图

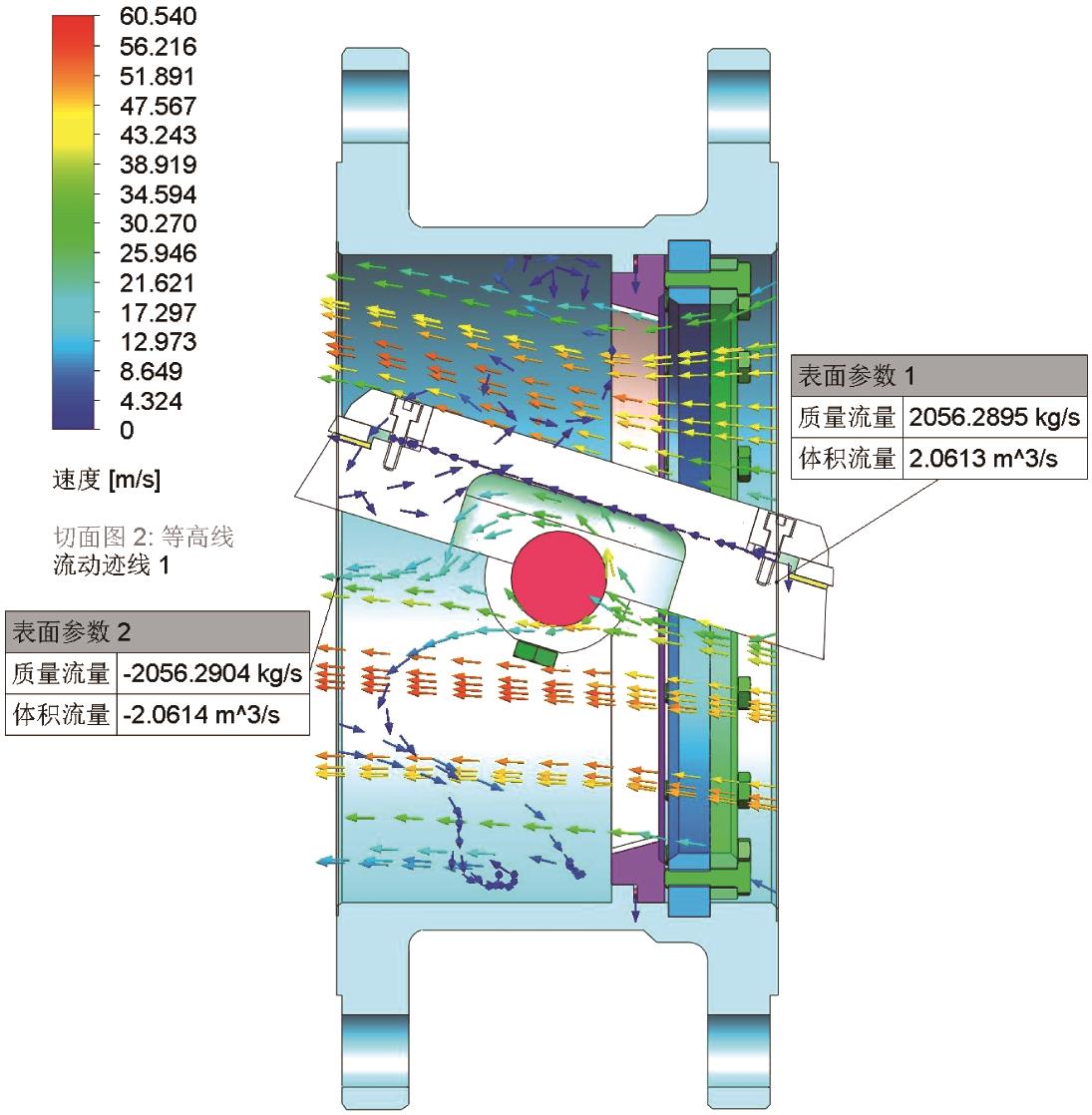

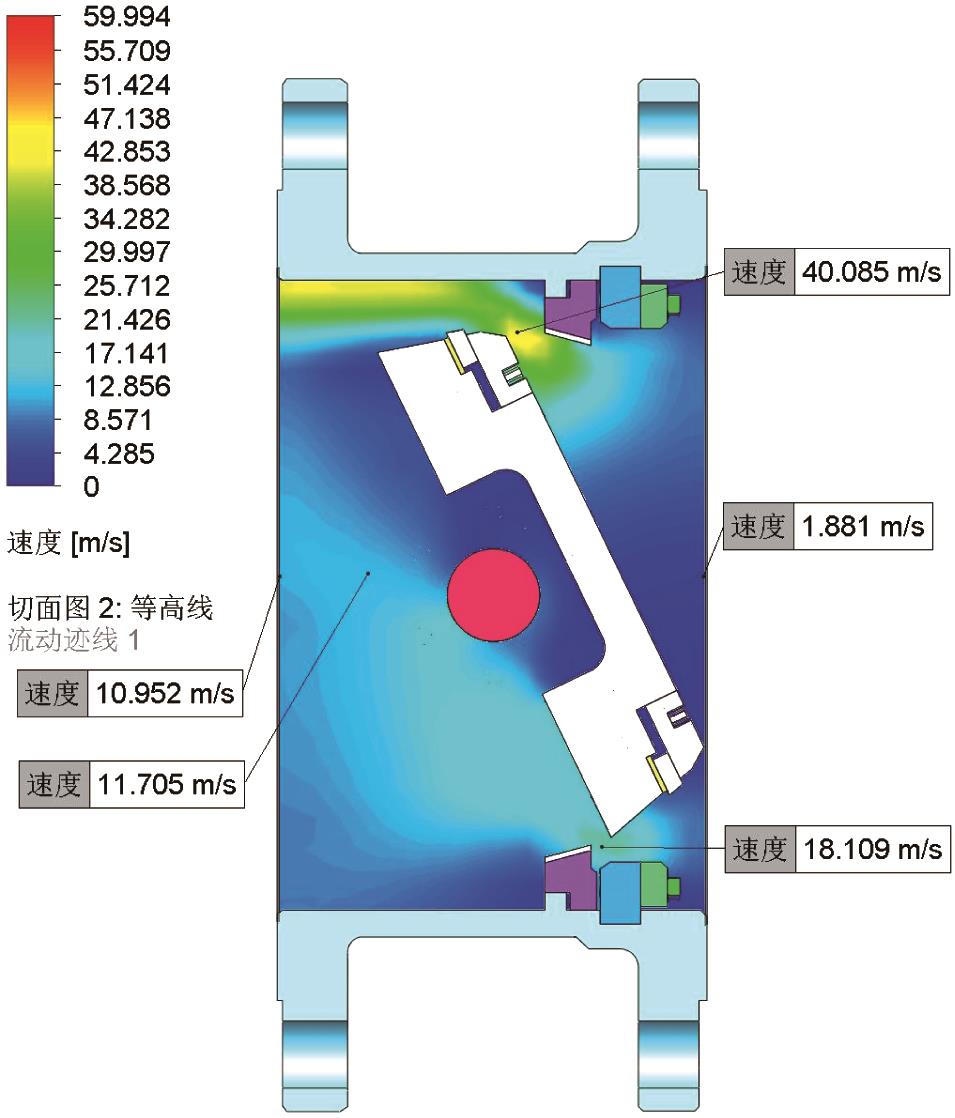

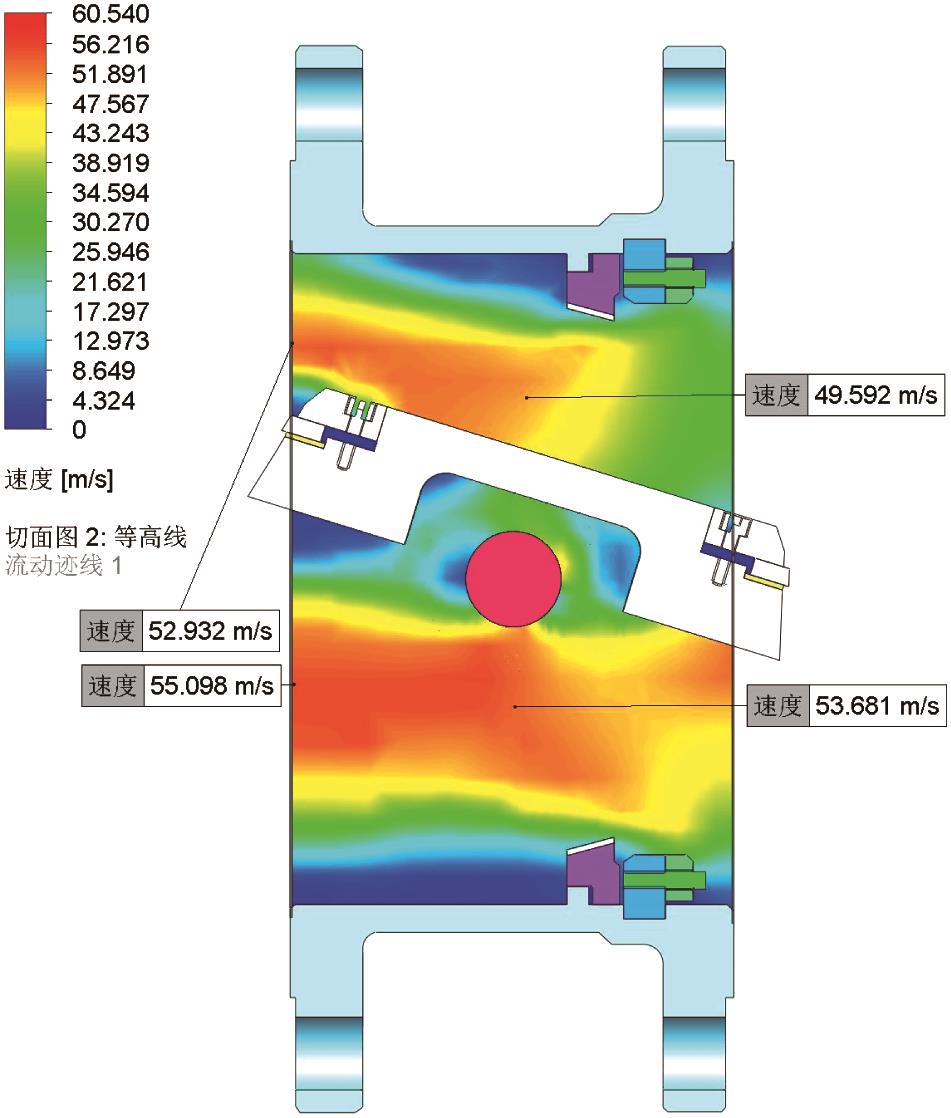

图10 开度为80%时阀腔内流体的速度云图

图11 开度为80%时阀腔内流体的流动迹线

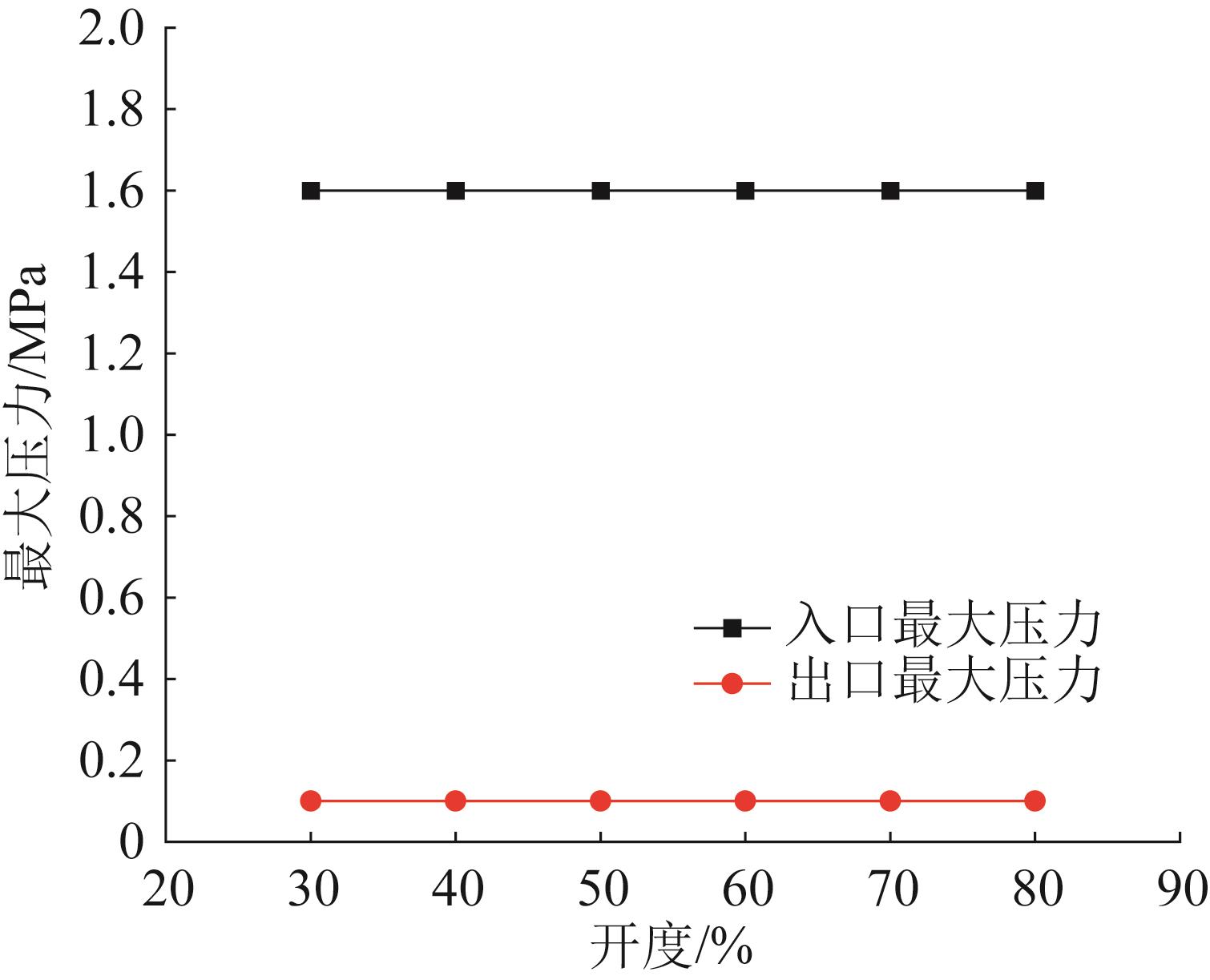

图12 阀腔出入口处流体的最大压力随开度的变化曲线

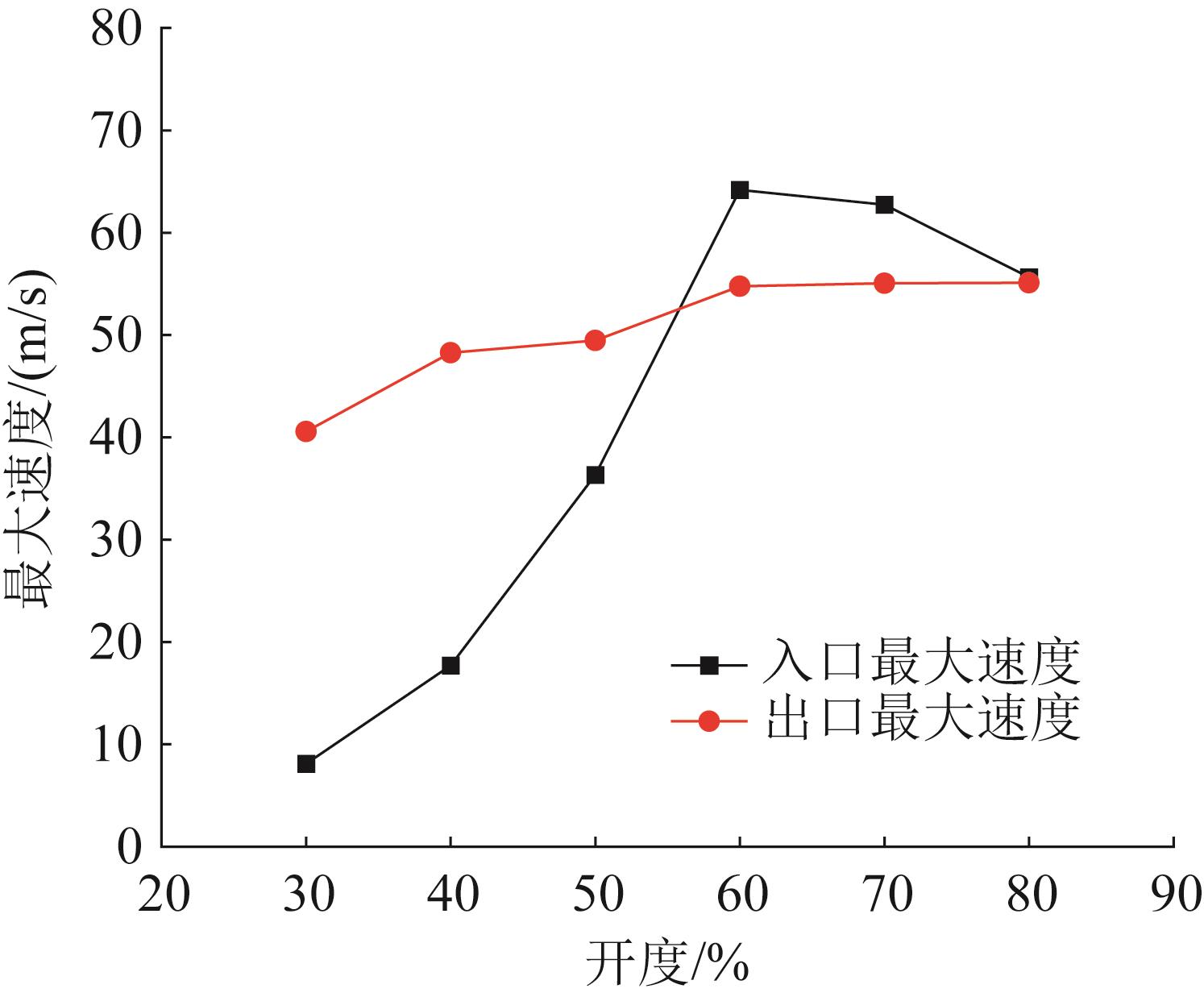

图13 阀腔出入口处流体的最大速度随开度的变化曲线

表1 新型蝶阀主要部件材料的屈服强度

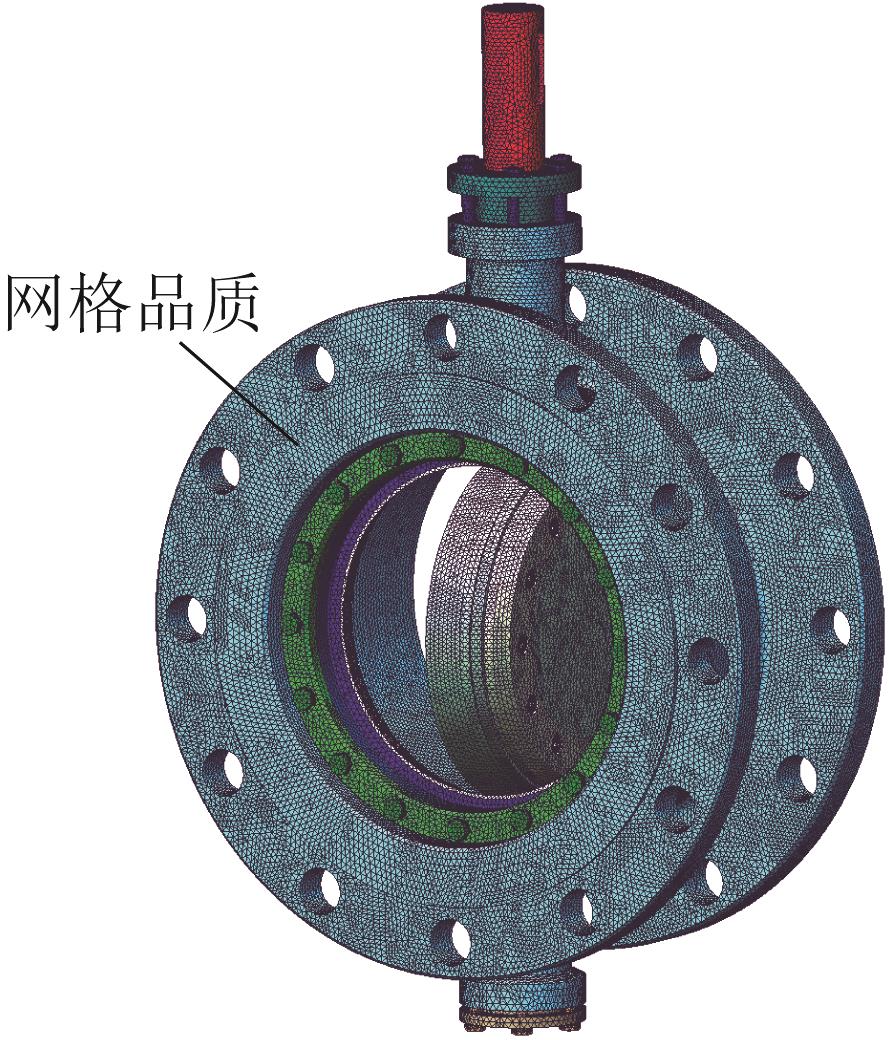

图14 新型蝶阀三维模型网格划分

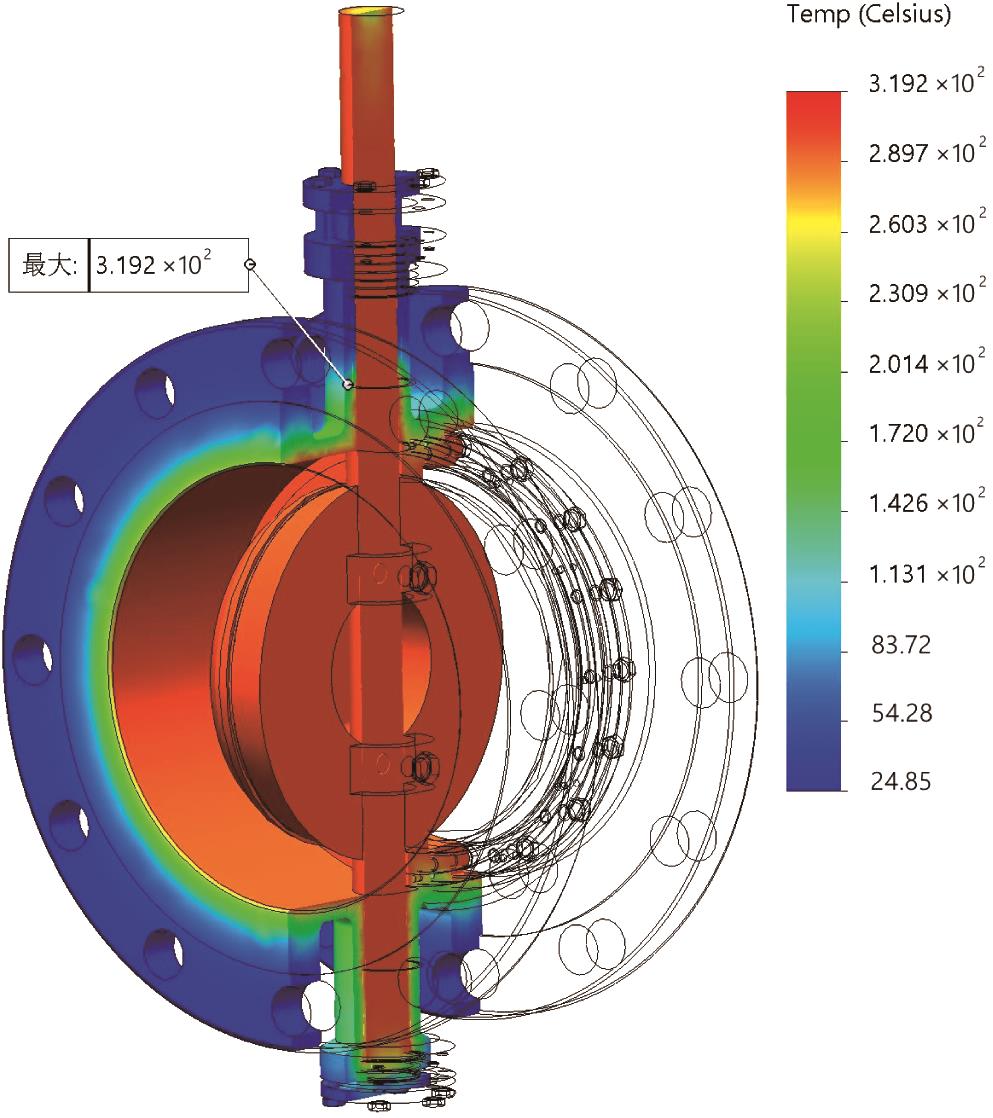

图15 新型蝶阀的温度云图

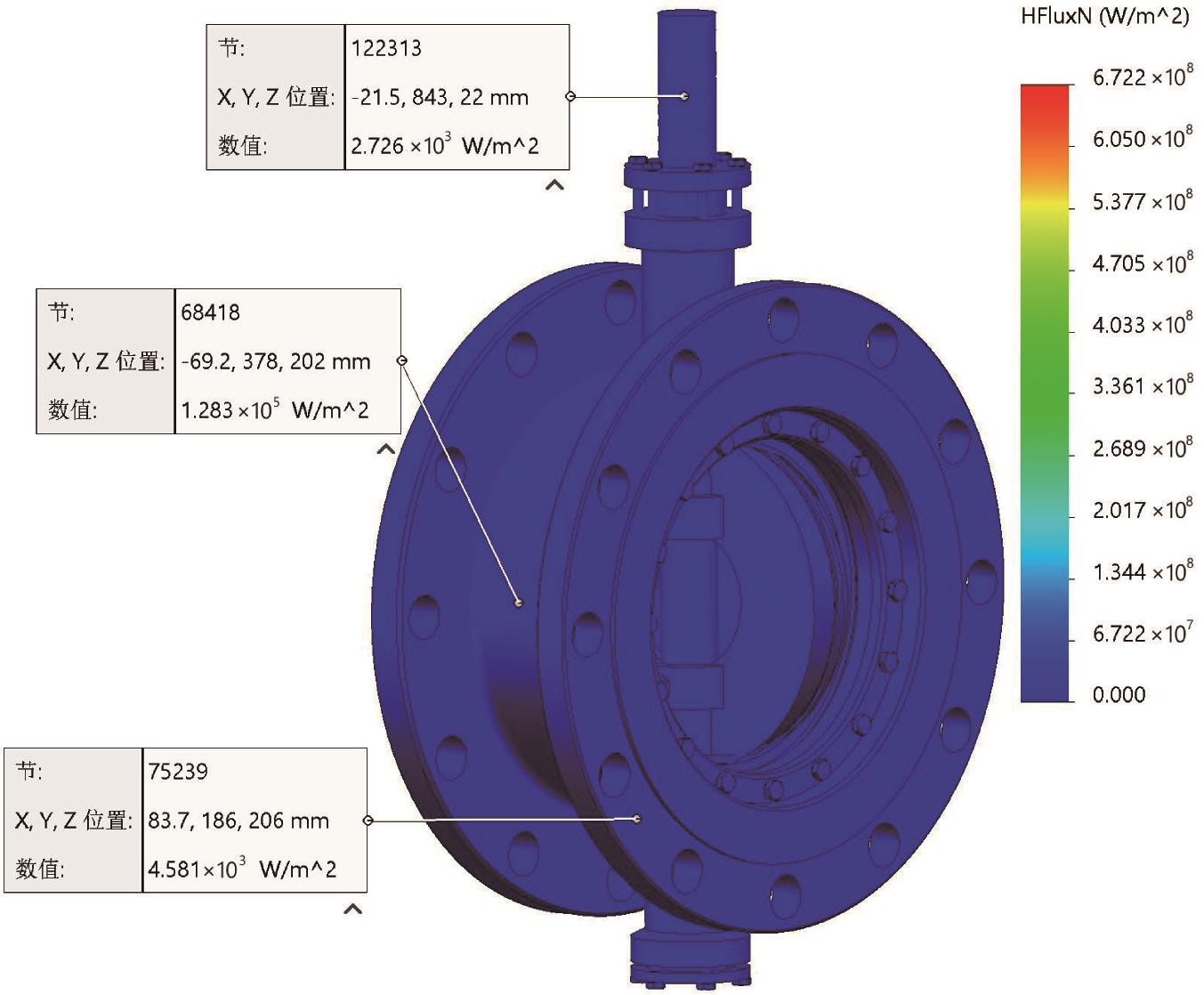

图16 新型蝶阀的合力热流量云图

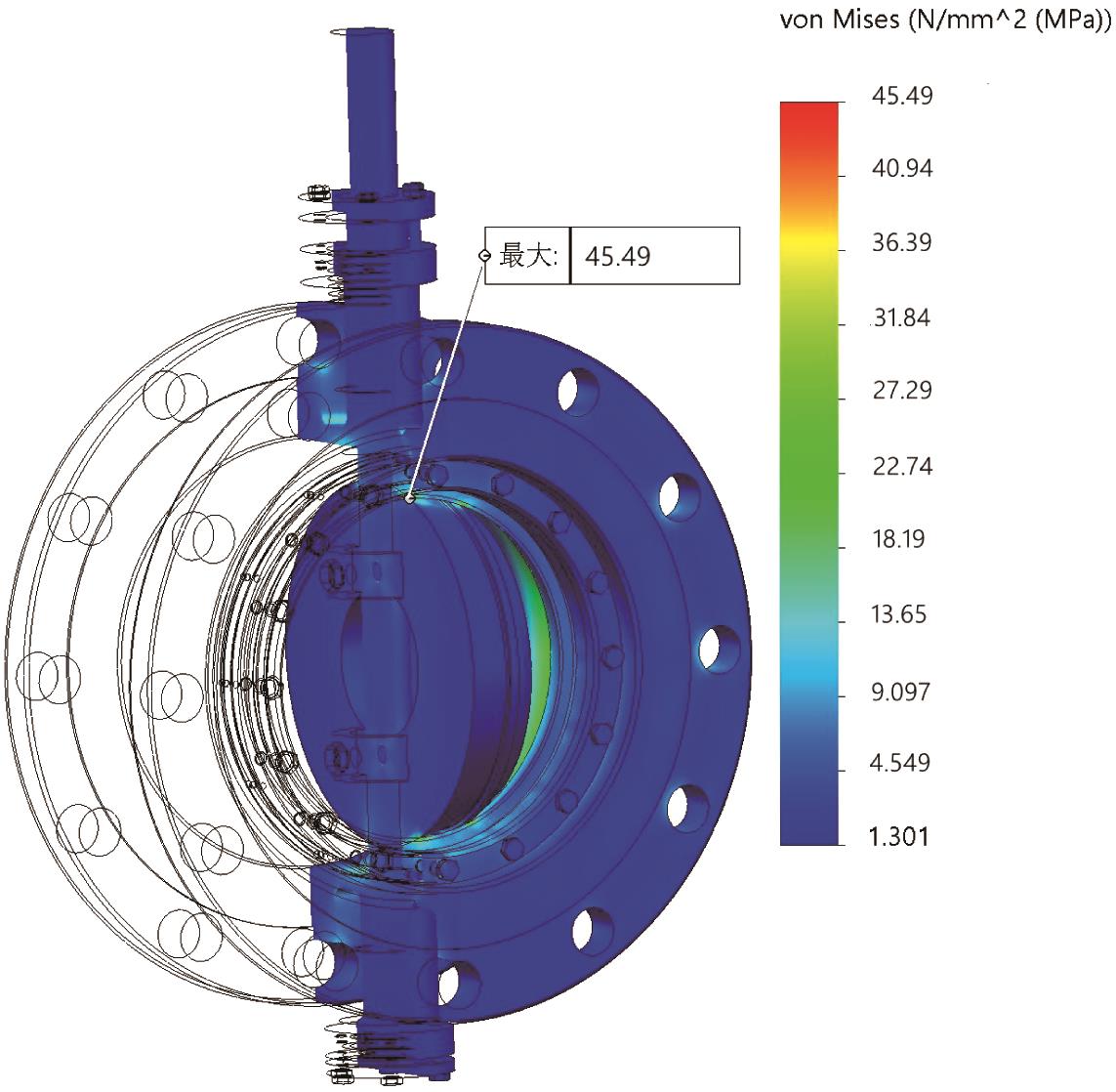

图17 新型蝶阀的热应力云图

图18 新型蝶阀的热应变云图

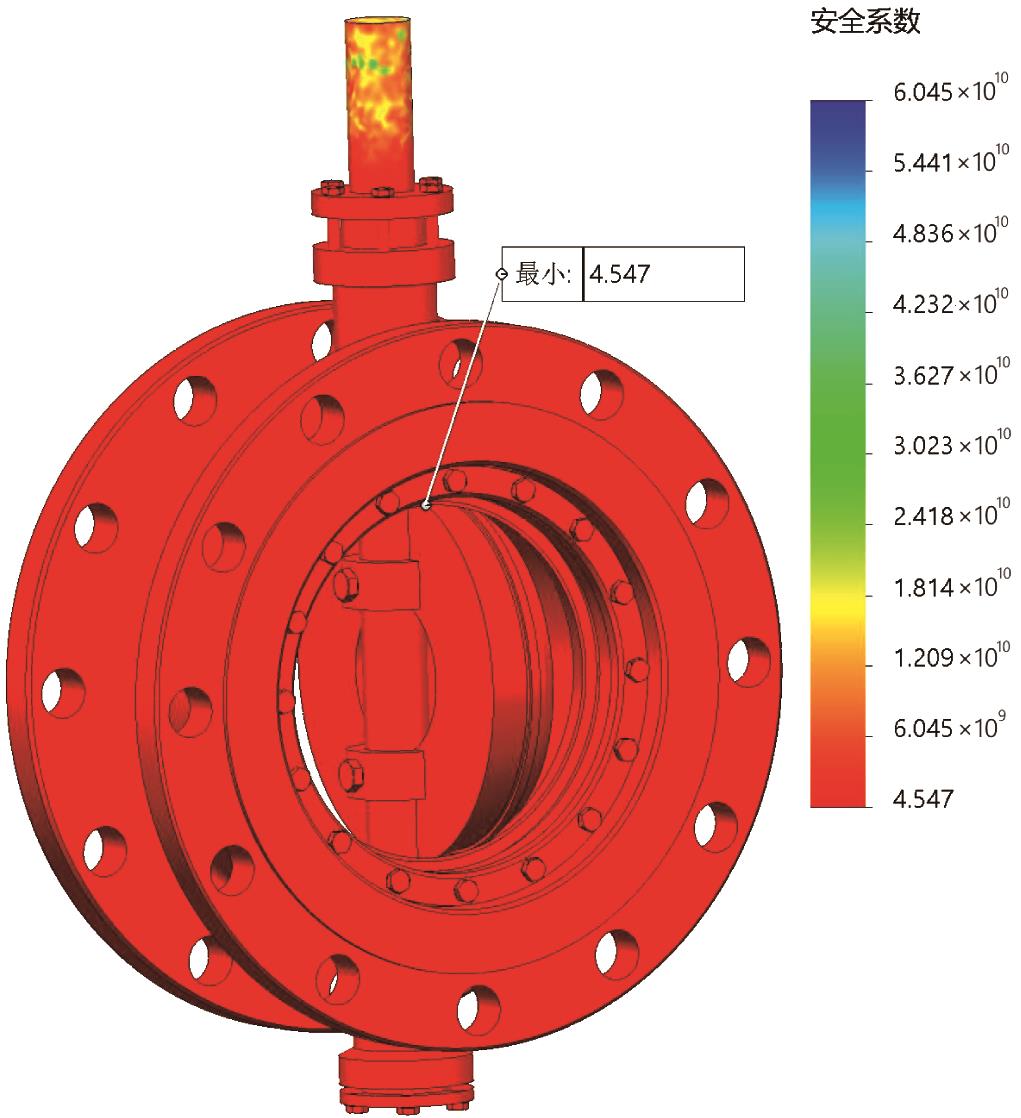

图19 新型蝶阀的安全系数云图

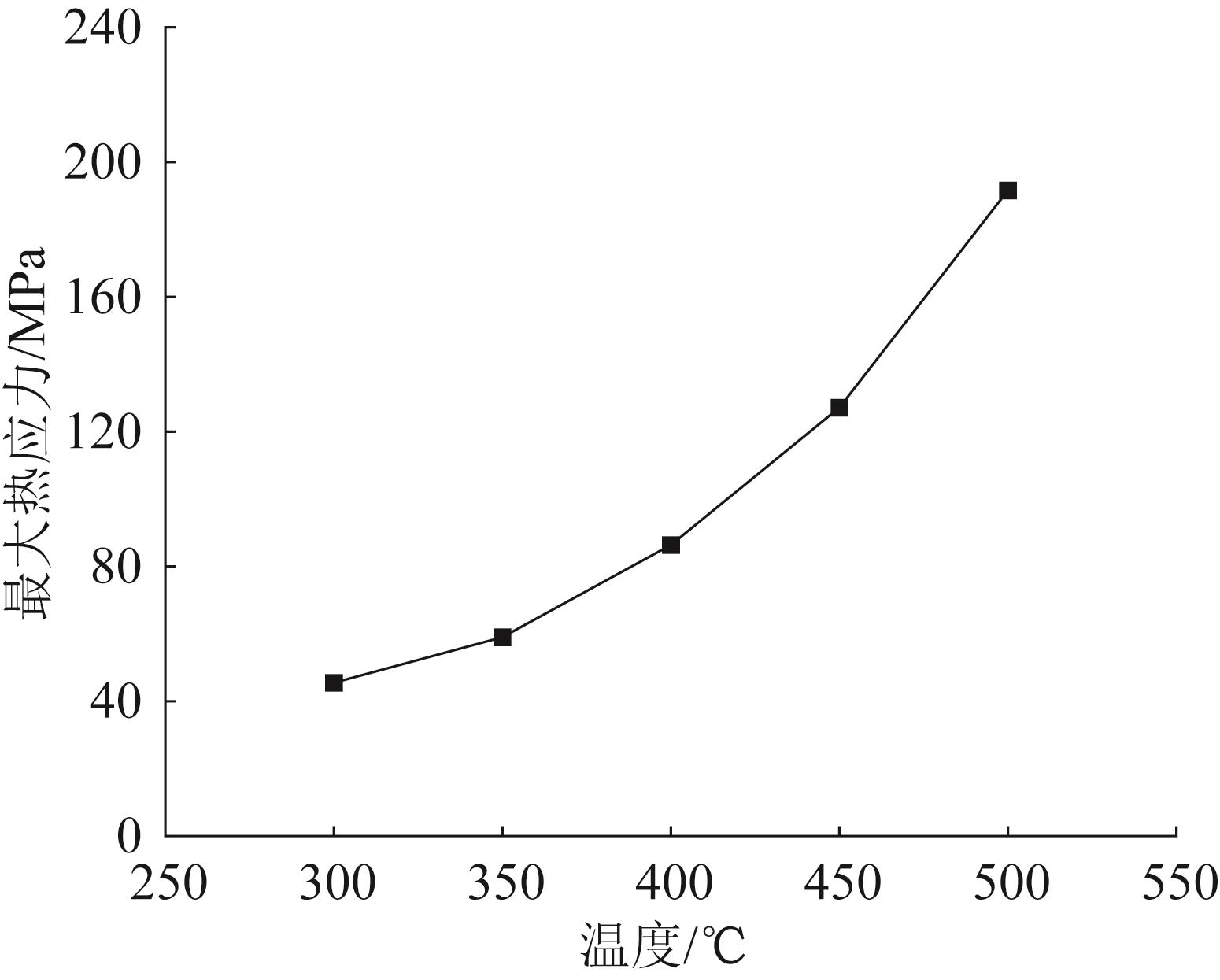

图20 新型蝶阀最大热应力随流体温度的变化曲线

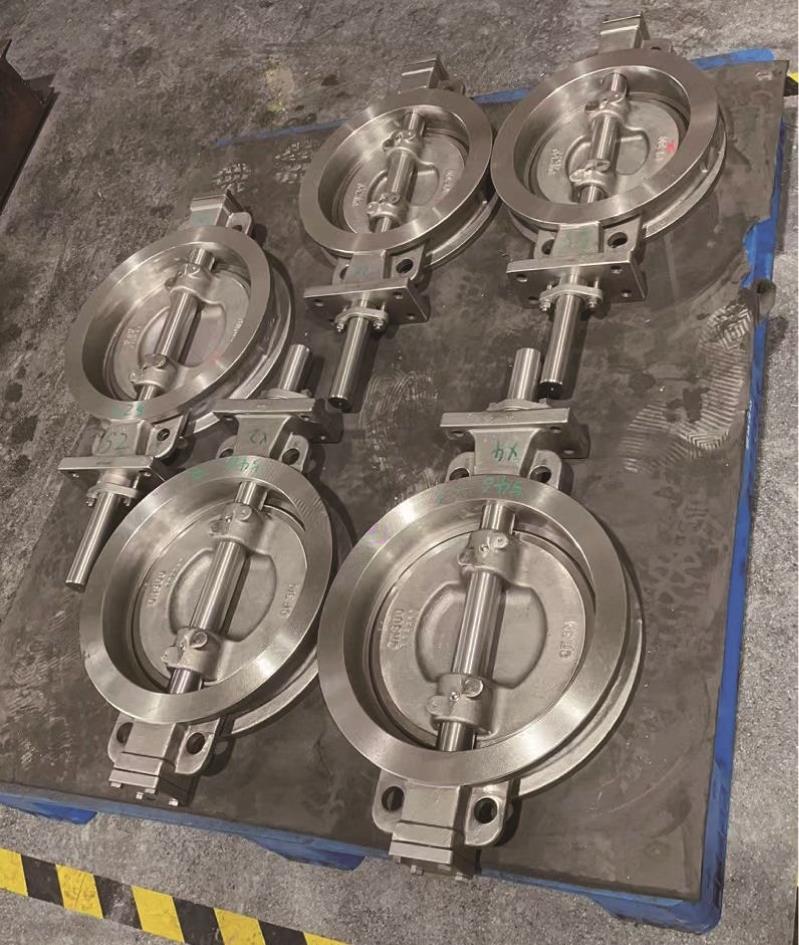

图21 新型蝶阀试样

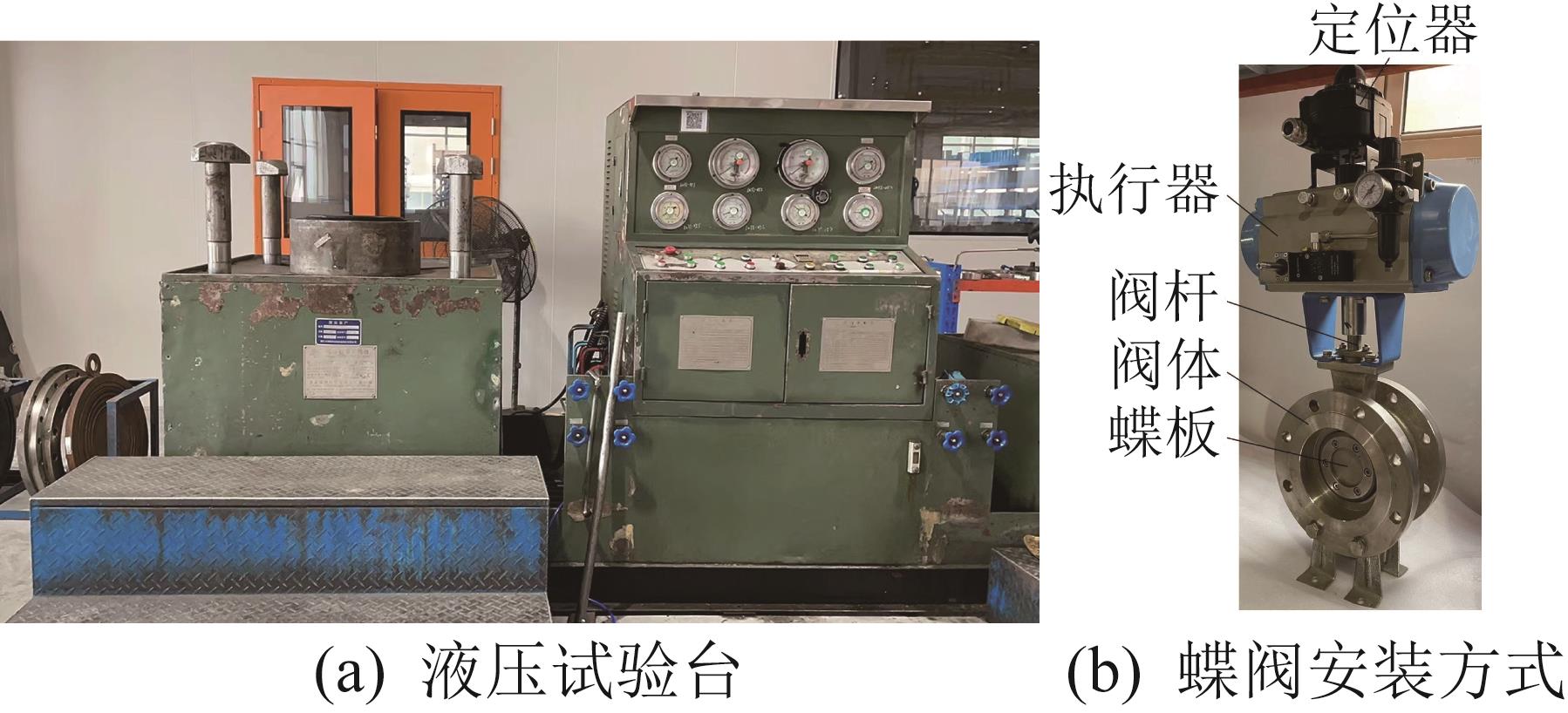

图22 新型蝶阀的液压试验台及其安装方式

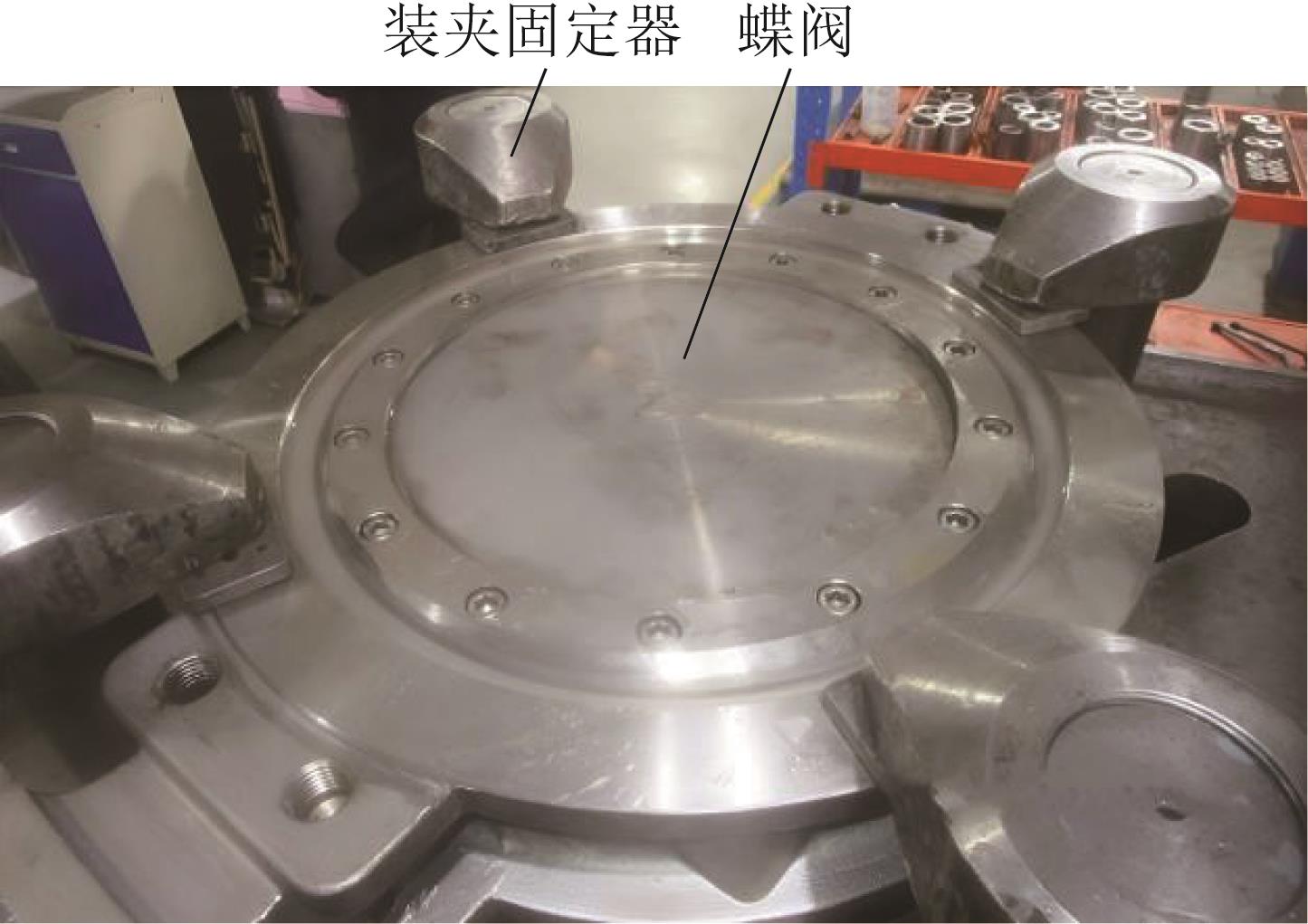

图23 新型蝶阀试验现场

表2 阀体耐压试验和正反向高压密封试验结果
