环形油腔液体静压推力轴承动态特性的影响因素研究

doi:10.3785/j.issn.1006-754X.2022.00.060

工程设计学报

2022, Vol. 29

Issue (4): 456-464 DOI: 10.3785/j.issn.1006-754X.2022.00.060

建模、仿真、分析与决策

环形油腔液体静压推力轴承动态特性的影响因素研究

田助新^1,²(

),郭明慧²,曹海印²

^1.三峡大学机械与动力学院，湖北宜昌 443002
^2.华中科技大学机械科学与工程学院，湖北武汉 430074

Study on influencing factors of dynamic characteristics of annular recess hydrostatic thrust bearing

Zhu-xin TIAN^1,²(

),Ming-hui GUO²,Hai-yin CAO²

^1.School of Mechanical and Power Engineering, China Three Gorges University, Yichang 443002, China
^2.School of Mechanical Science and Engineering, Huazhong University of Science and Technology, Wuhan 430074, China

全文: PDF(3921 KB) HTML

摘要：

液体静压推力轴承的动态特性直接决定了其运行状态的稳定性，而油腔结构和节流方式是影响其动态特性的重要因素。为此，基于小扰动法将环形油腔液体静压推力轴承的Reynolds方程分解成动态方程和静态方程，分别求解得到小孔和毛细管节流方式下其油膜刚度和阻尼系数的解析表达式。同时，通过开展油膜刚度测量实验来验证理论计算结果的正确性，两者之间的相对误差小于15%。理论计算结果显示：对于液体静压推力轴承，环形油腔优于圆形油腔，小孔节流优于毛细管节流。通过分析油腔面积和油腔位置对小孔节流环形油腔液体静压推力轴承油膜刚度和阻尼系数的影响规律发现，当内、外径等基本结构参数确定时，调整油腔的面积和位置可以有效优化该轴承的动态特性系数。研究结果有助于以动态特性为目标的液体静压推力轴承的结构优化设计。

关键词： 液体静压推力轴承; 环形油腔; 动态特性; 小扰动法

Abstract:

The dynamic characteristics of hydrostatic thrust bearing directly determine the stability of its operating state, and the recess structure and throttling pattern are important factors affecting its dynamic characteristics. Therefore, based on the small perturbation method, the Reynolds equation of annular recess hydrostatic thrust bearing was decomposed into dynamic equation and static equation, and then the analytical expressions of its oil film stiffness and damping coefficient under the throttling patterns of orifice and capillary were obtained. At the same time, the correctness of theoretical calculation results was verified by oil film stiffness measurement experiment, which showed that the relative error was less than 15%. The theoretical calculation results showed that： for the hydrostatic thrust bearing, the annular recess was better than the circular recess, and the orifice throttling was better than the capillary throttling. By analyzing the influence of the area and position of recess on the oil film stiffness and damping coefficient of annular recess hydrostatic thrust bearing with orifice throttling, it was found that when the internal and external diameters and other basic structural parameters were determined, the dynamic characteristic coefficients of this bearing could be effectively optimized by adjusting the area and position of recess. The research results were conducive to the structural optimization design of hydrostatic thrust bearings with dynamic characteristics as target.

Key words: hydrostatic thrust bearing annular recess dynamic characteristics small perturbation method

收稿日期: 2021-11-29 出版日期: 2022-09-05

CLC:

TH 117

基金资助: 国家自然科学基金面上项目(51875223);科学挑战计划专题项目(TZ2018006-0102-03)

作者简介: 田助新（1987—），男，湖北潜江人，讲师，博士，从事流体静压及动压支承系统研究， E-mail：zhuxintian1987@sina.com，https：//orcid.org/0000-0002-5286-5714

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	田助新
	郭明慧
	曹海印

引用本文:

田助新,郭明慧,曹海印. 环形油腔液体静压推力轴承动态特性的影响因素研究[J]. 工程设计学报, 2022, 29(4): 456-464.

Zhu-xin TIAN,Ming-hui GUO,Hai-yin CAO. Study on influencing factors of dynamic characteristics of annular recess hydrostatic thrust bearing[J]. Chinese Journal of Engineering Design, 2022, 29(4): 456-464.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.060 或 https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I4/456

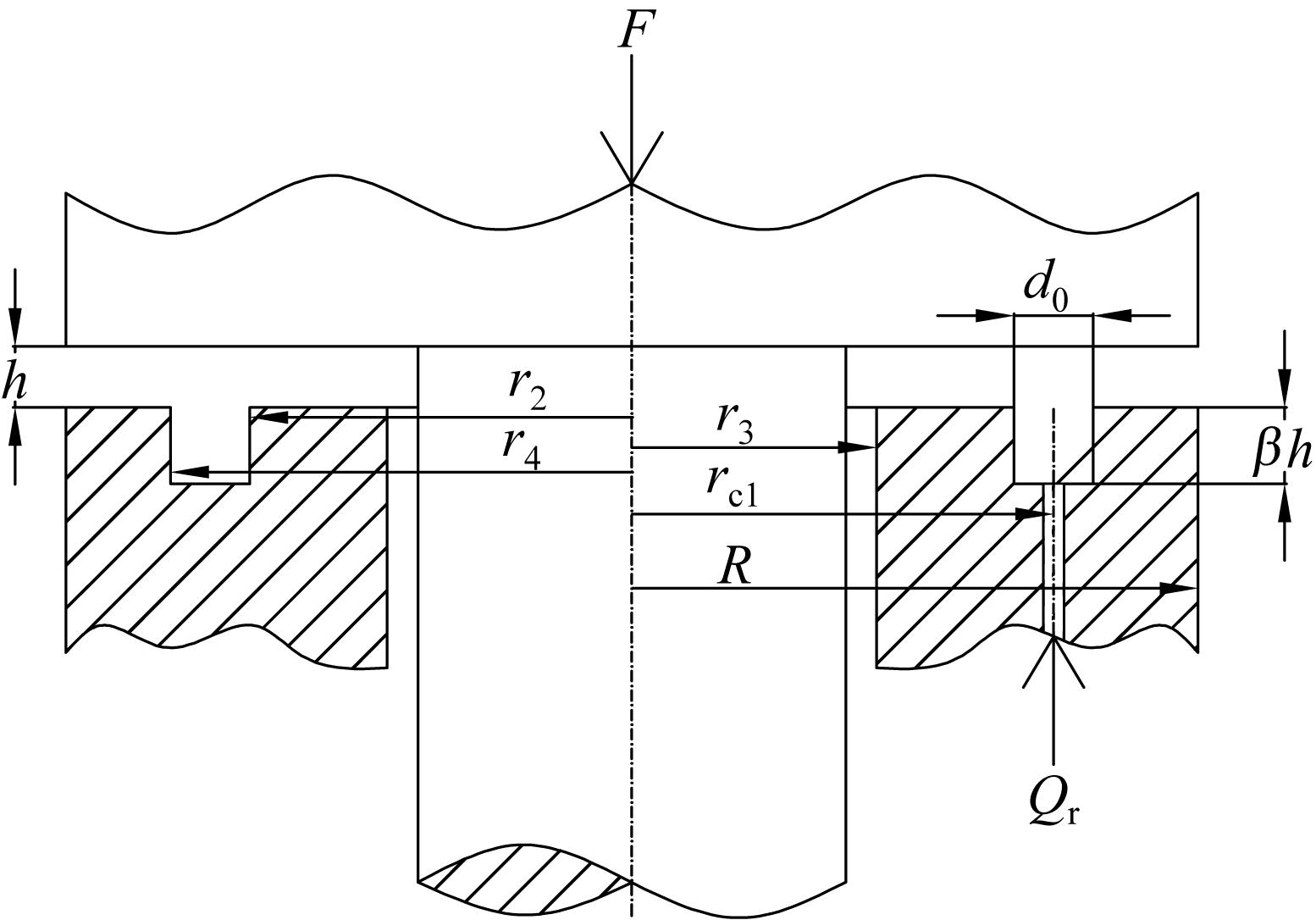

图1 环形油腔液体静压推力轴承结构示意

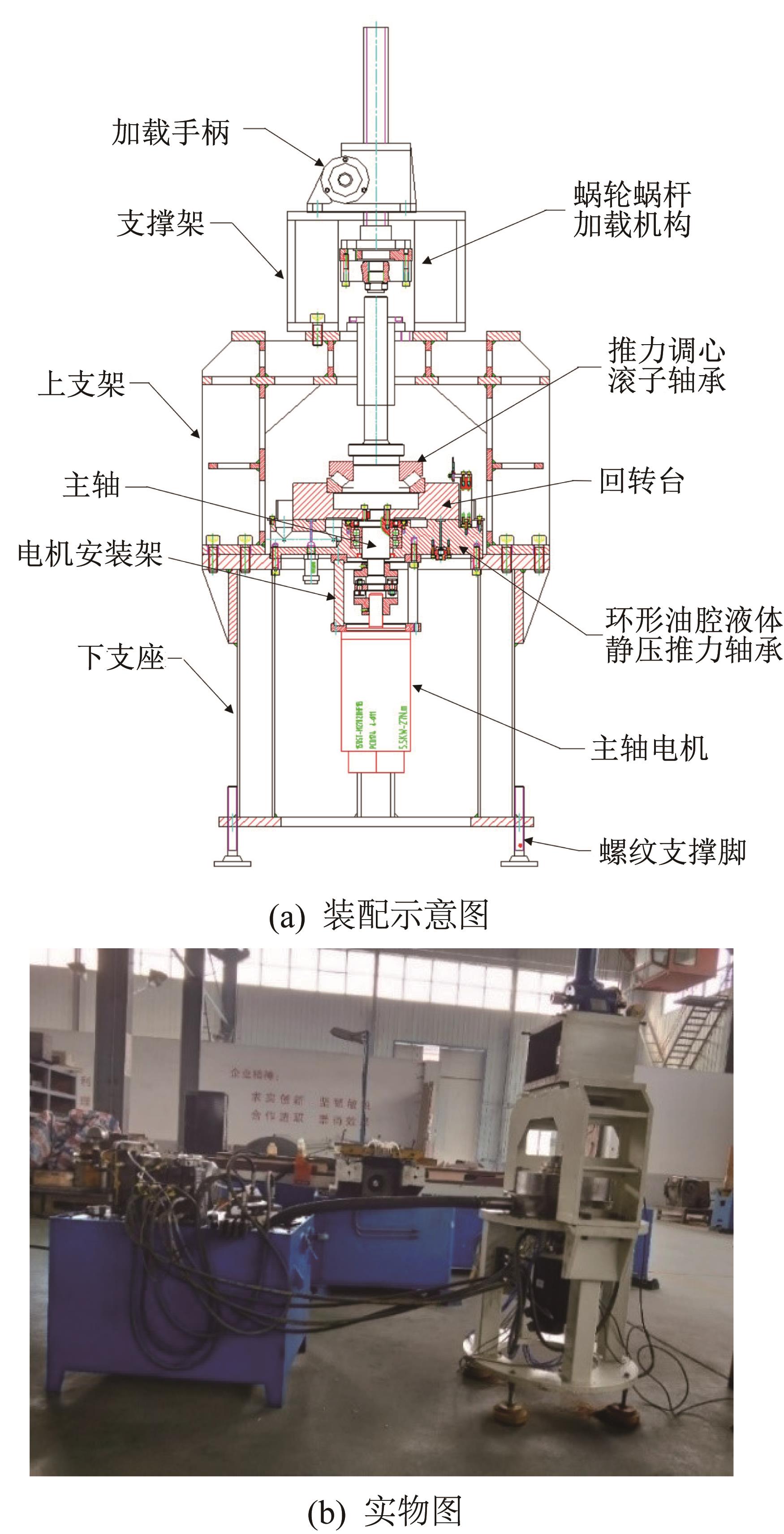

图2 环形油腔液体静压推力轴承实验台

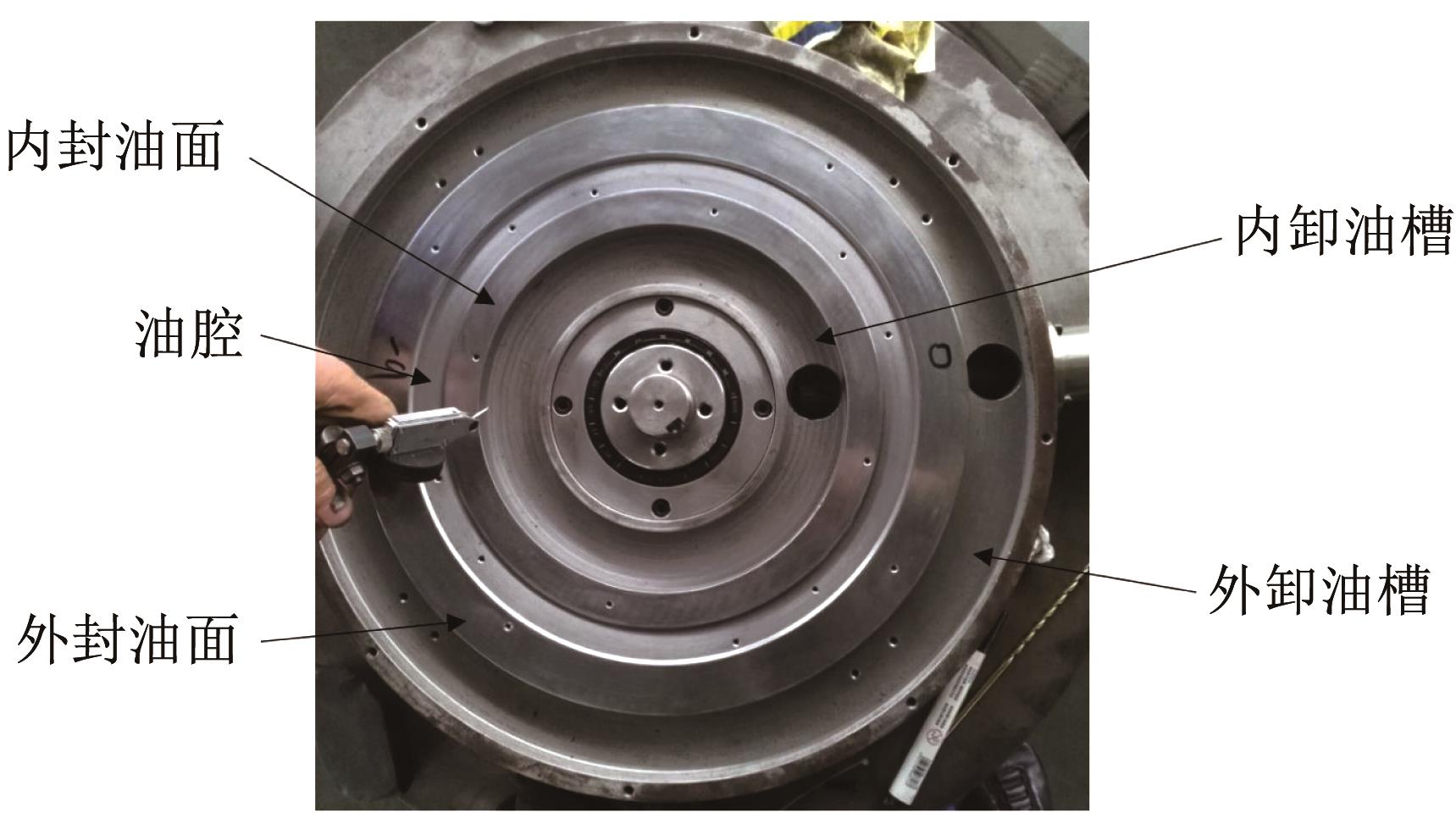

图3 小孔节流环形油腔液体静压推力轴承实物

表1 小孔节流环形油腔液体静压推力轴承几何参数 (mm)

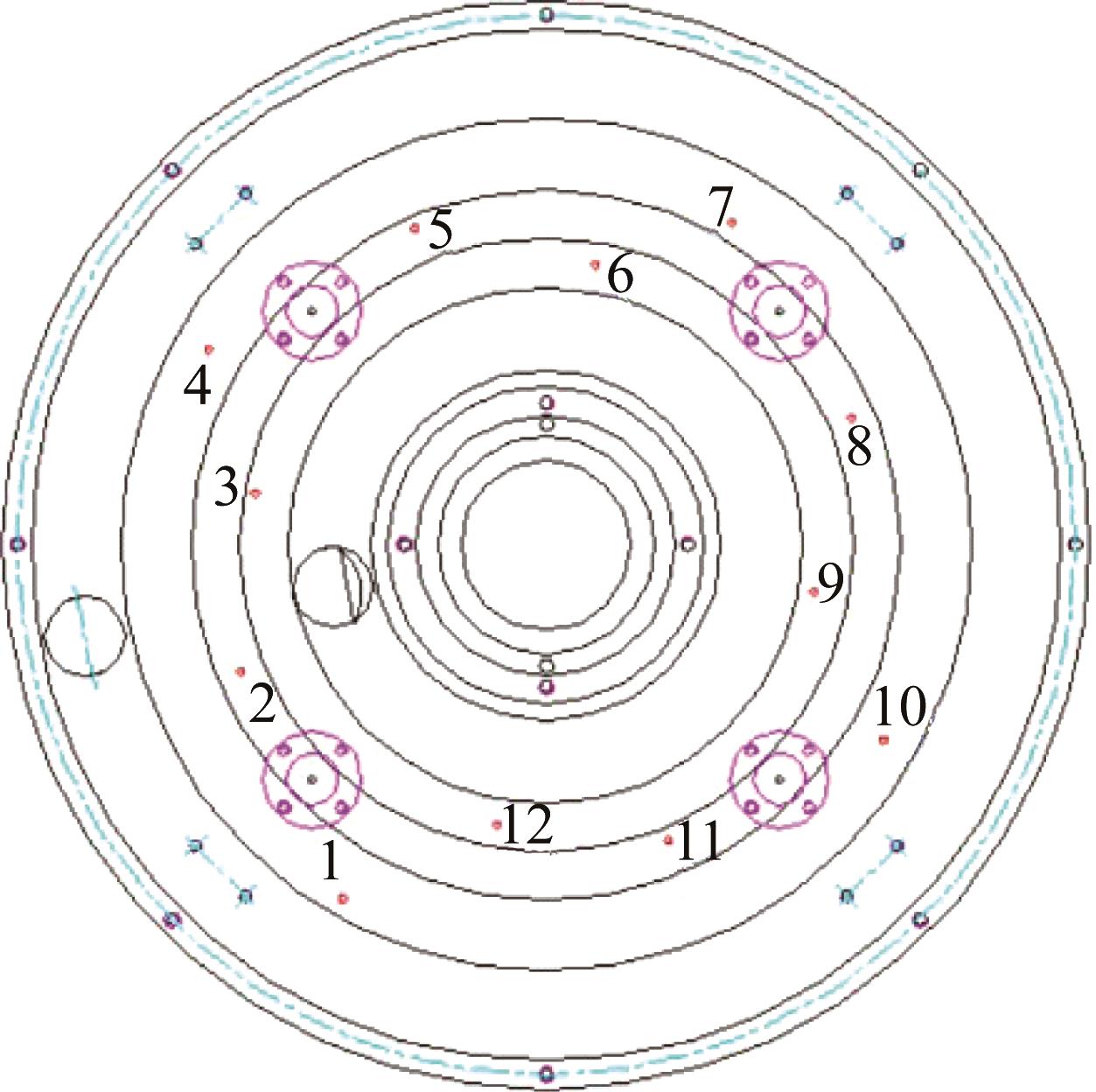

图4 压力传感器分布情况

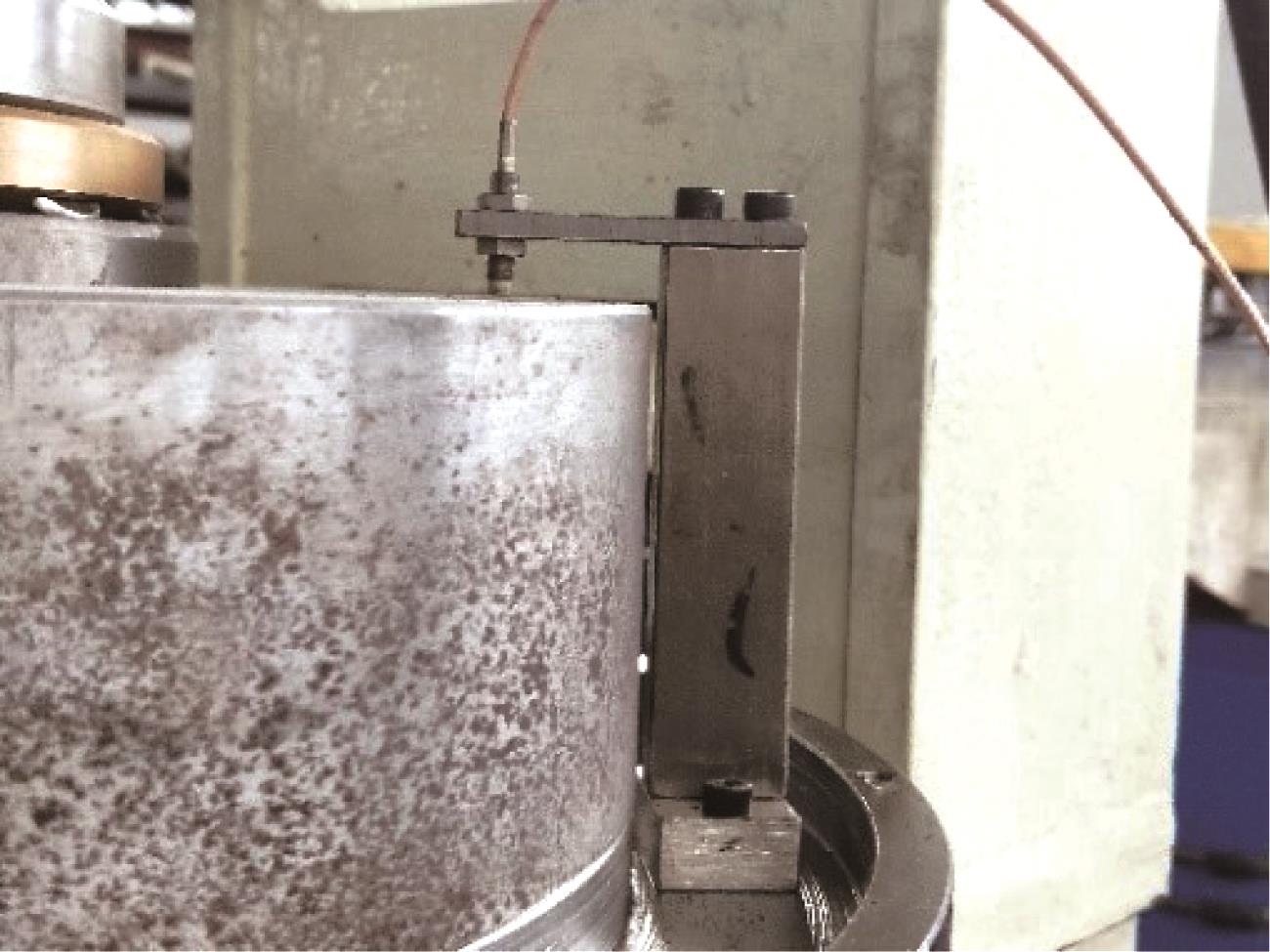

图5 位移传感器安装情况

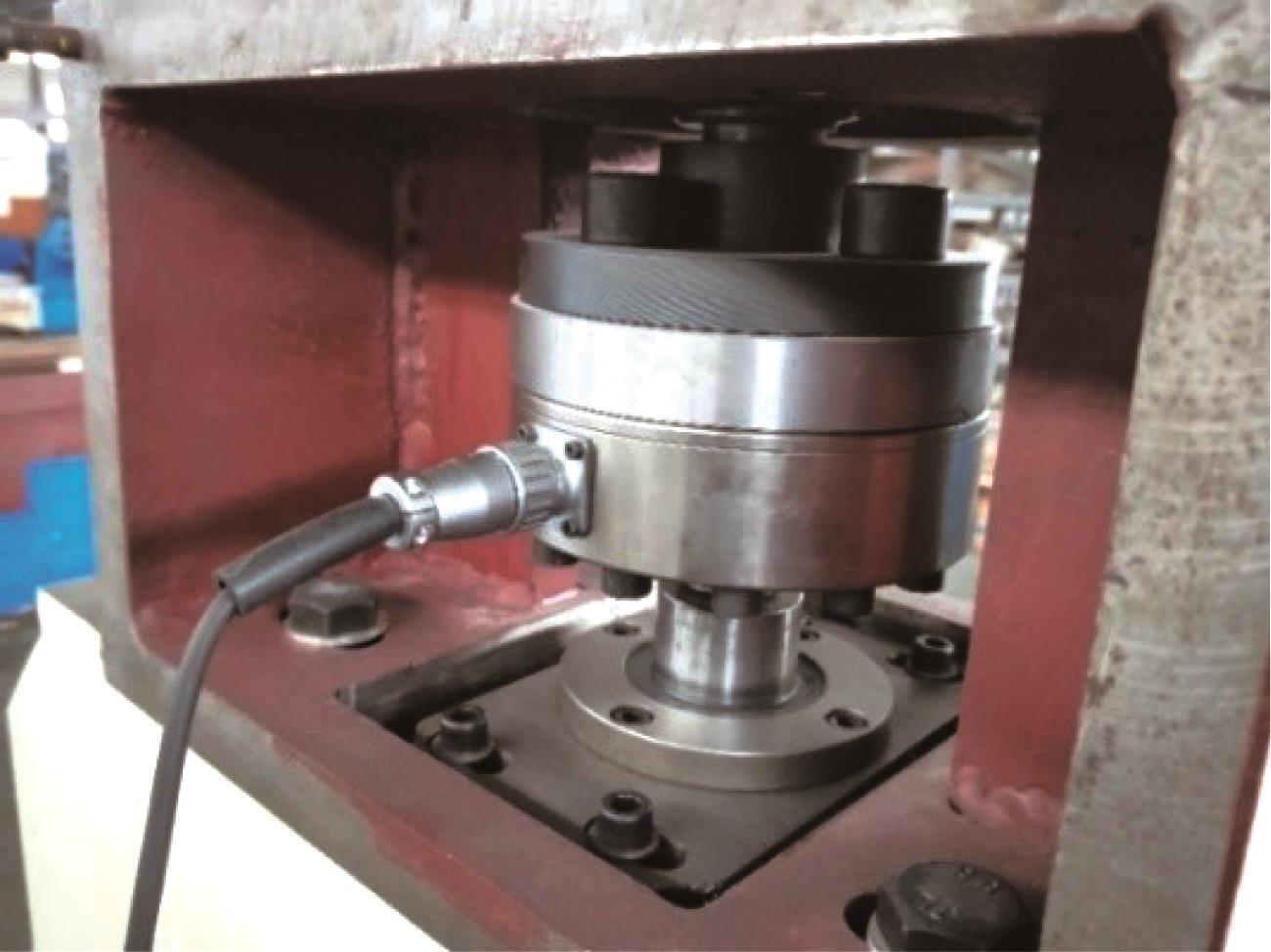

图6 称重传感器实物

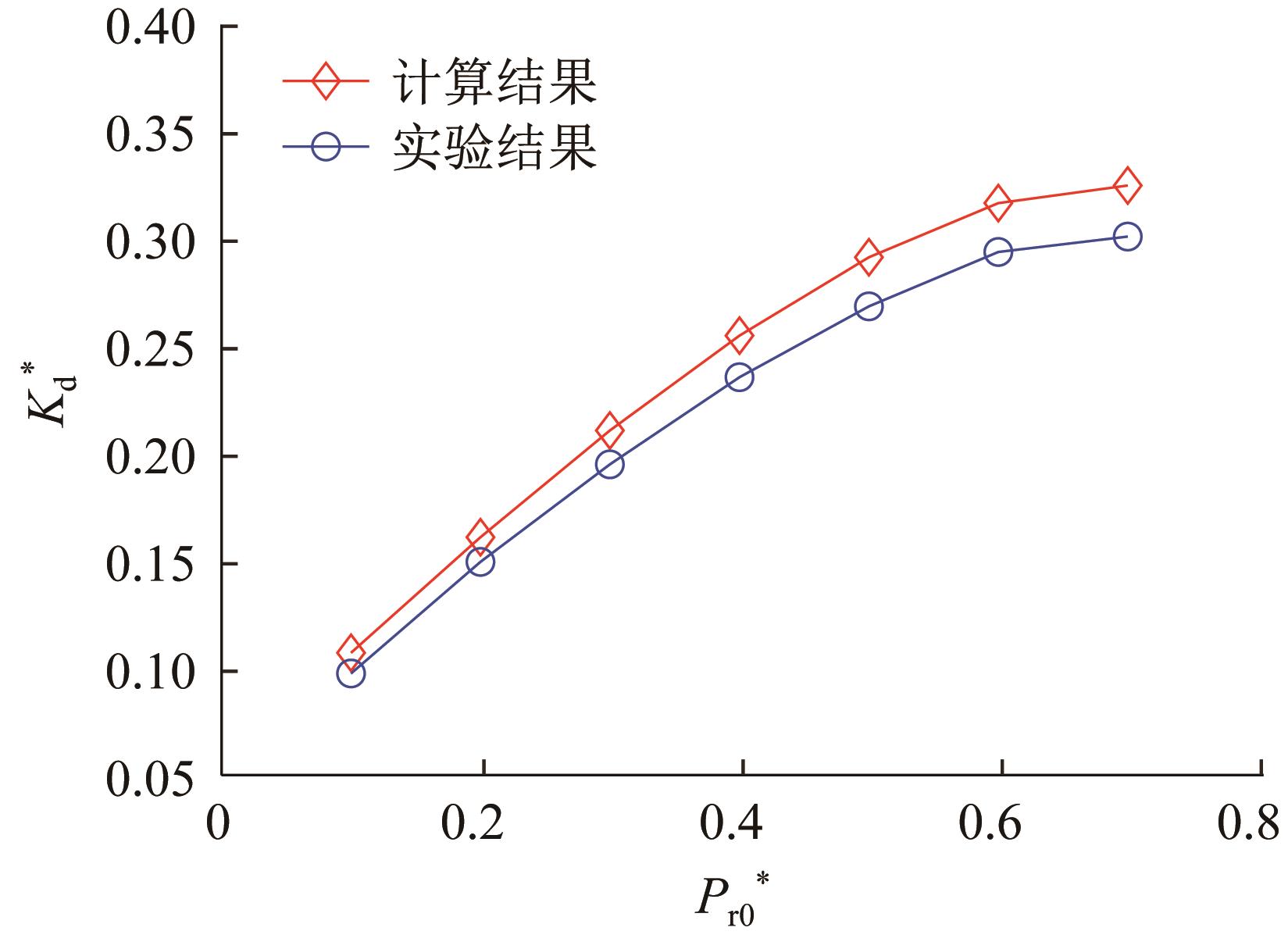

图7 小孔节流环形油腔液体静压推力轴承油膜刚度对比

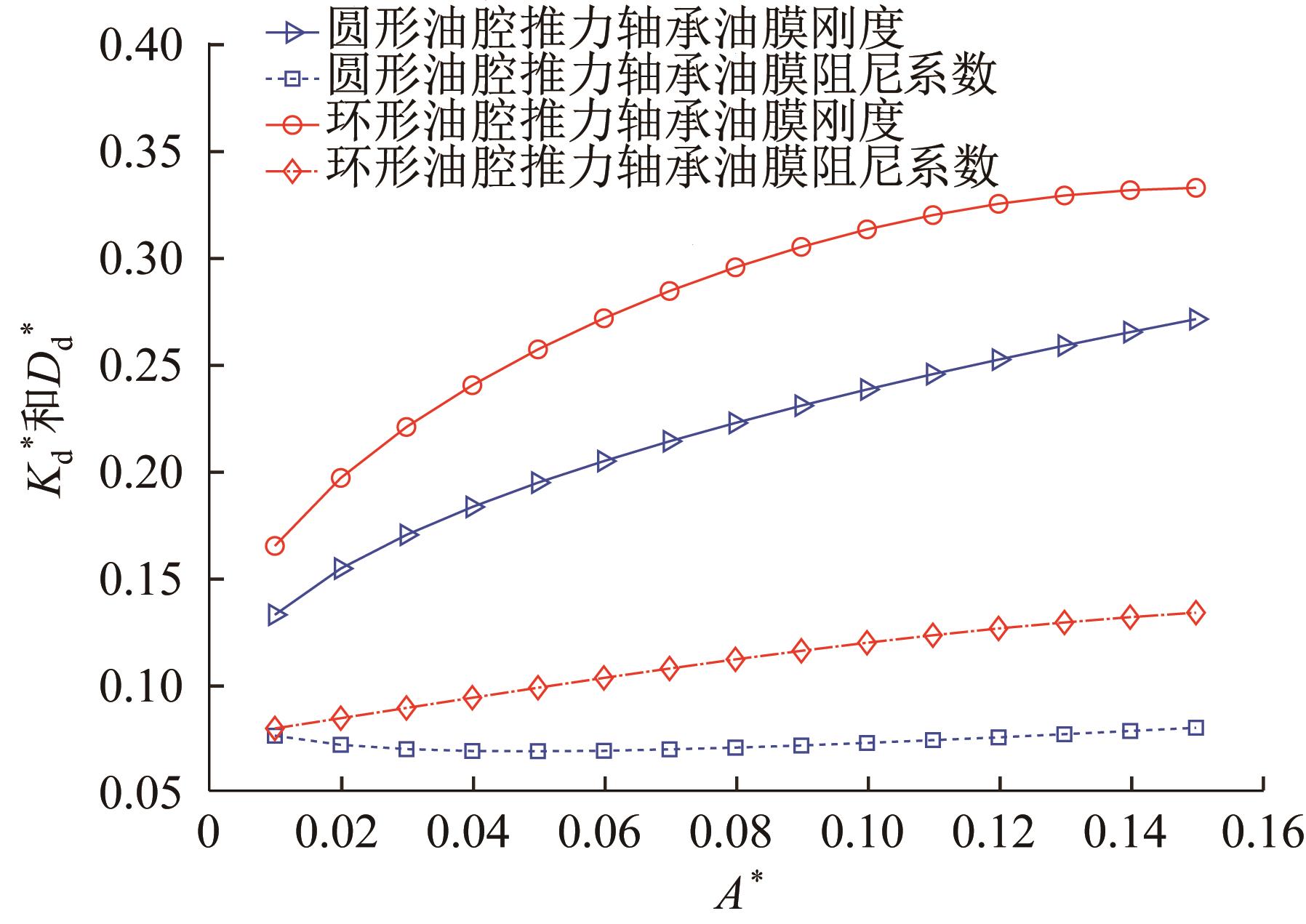

图8 小孔节流方式下圆形油腔和环形油腔液体静压推力轴承的动态特性对比

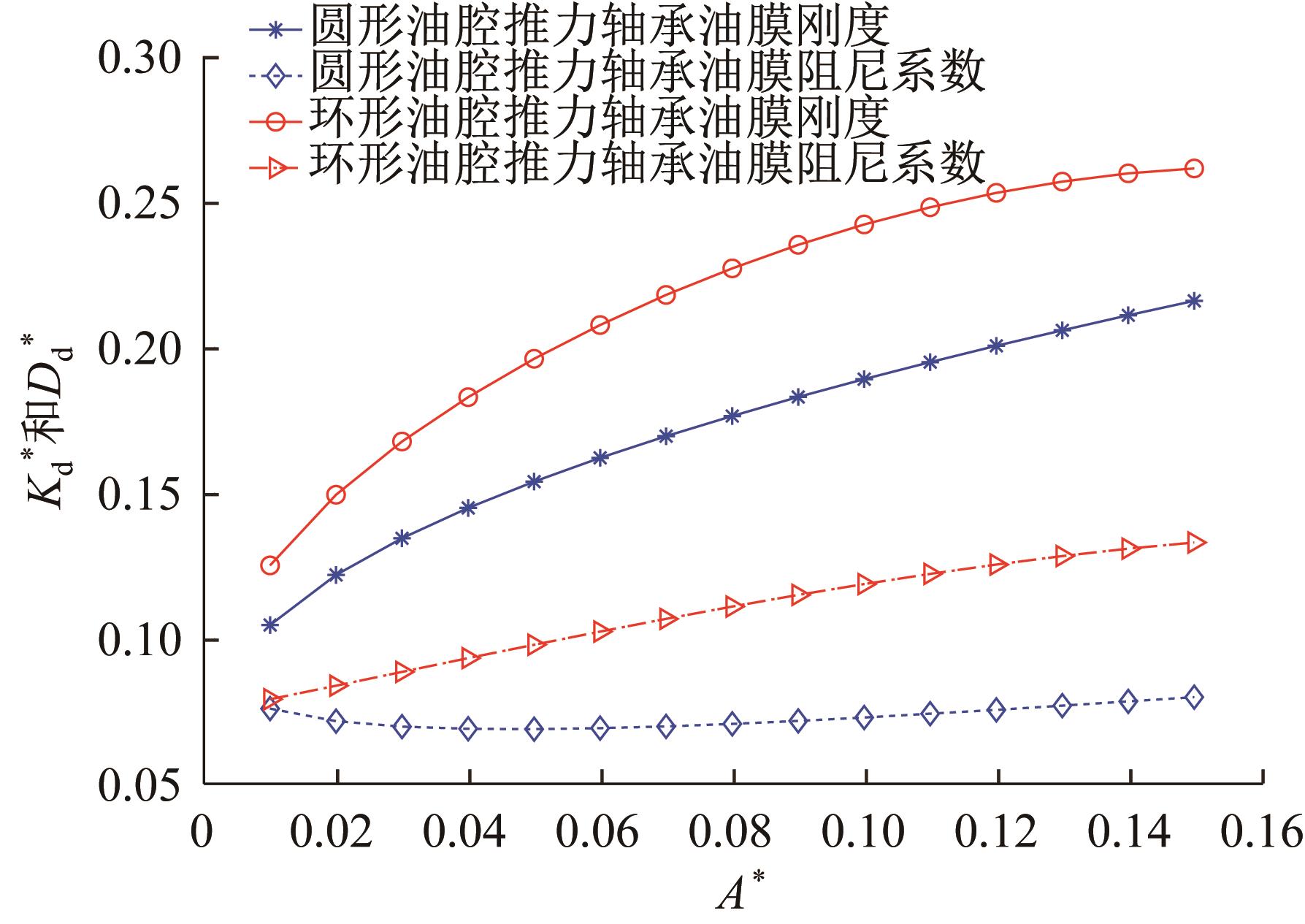

图9 毛细管节流方式下圆形油腔和环形油腔液体静压推力轴承的动态特性对比

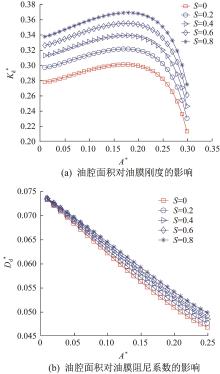

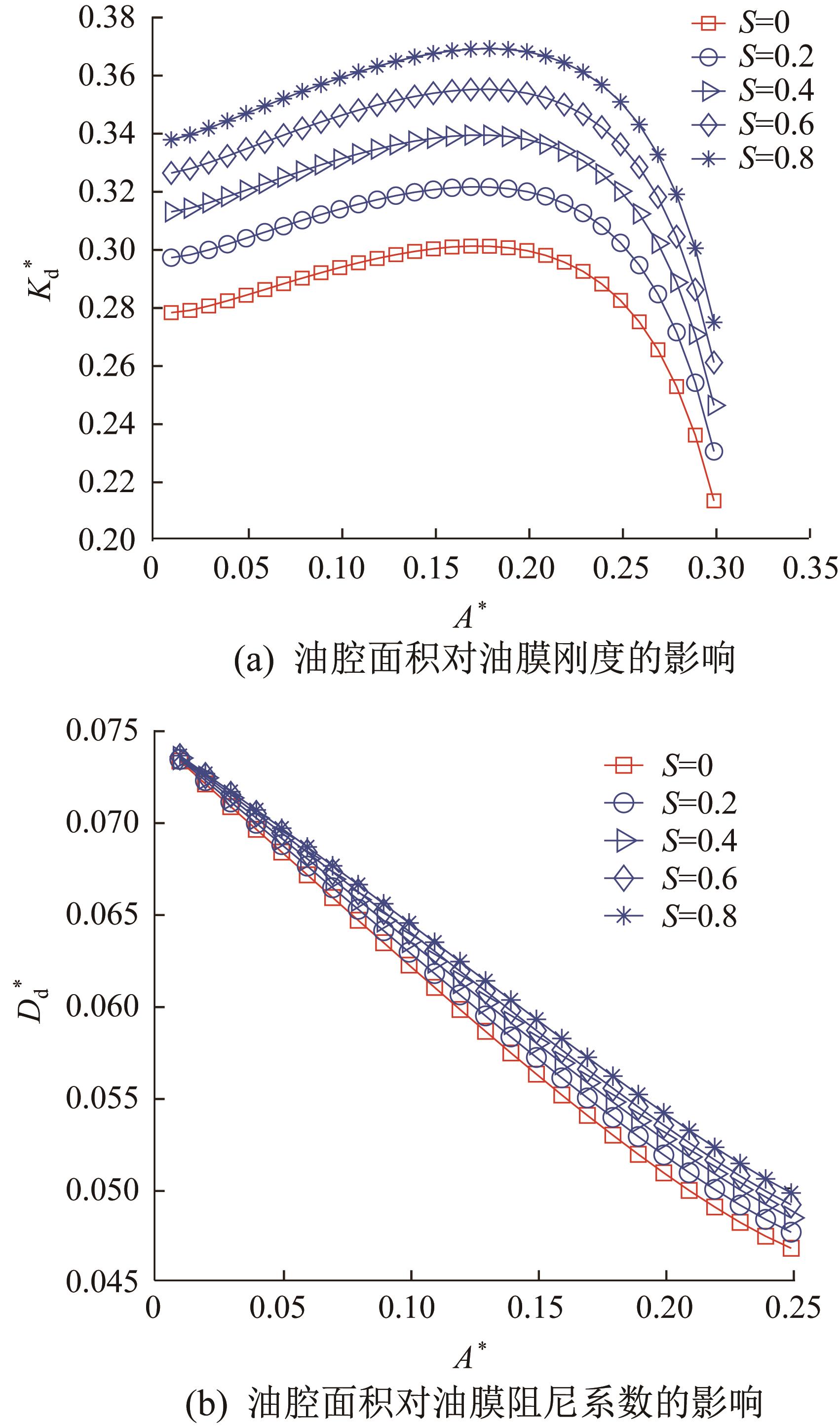

图10 油腔面积对小孔节流环形油腔液体静压推力轴承动态特性的影响

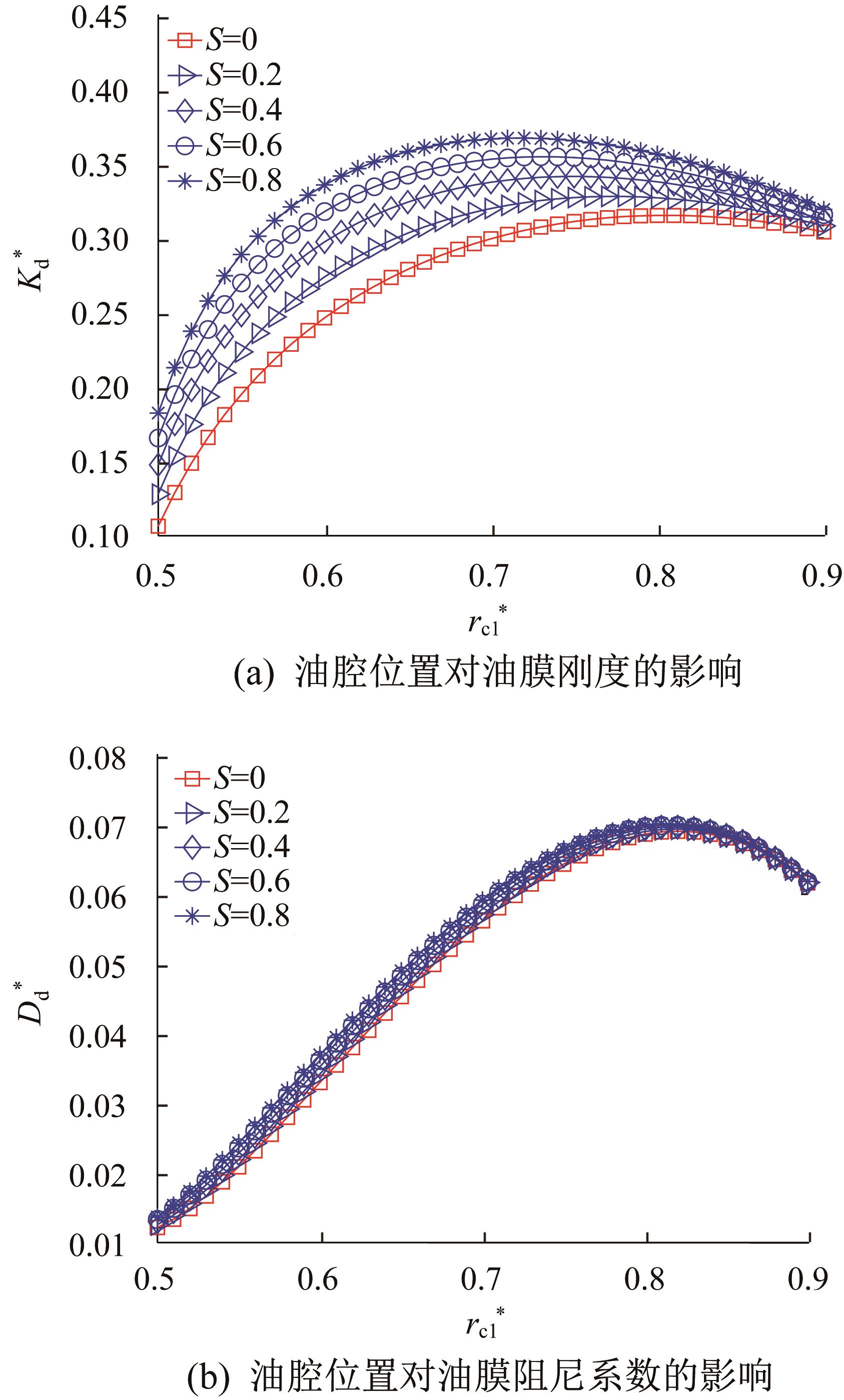

图11 油腔位置对小孔节流环形油腔液体静压推力轴承动态特性的影响

1	刘小军，陶邵佳，张亚宾，等.核主泵轴承重载惰转停机承载性能研究［J］.流体机械，2019，47（10）：51-54，88. doi：10.3969/j.issn.1005-0329.2019.10.010 LIU Xiao-jun， TAO Shao-jia， ZHANG Ya-bin， et al. Study on bearing performance of nuclear main pump bearing upon stop of heavy-duty idler ［J］. Fluid Machinery， 2019， 47（10）： 51-54， 88. doi: 10.3969/j.issn.1005-0329.2019.10.010
2	冯伟，李美威，贺石中，等.大型水轮机组推力轴承油膜厚度在线监测研究［J］.工程设计学报，2019，26（6）：652-657. doi：10.3785/j.issn.1006-754X.2019.00.010 FENG Wei， LI Mei-wei， HE Shi-zhong， et al. Research on oil film thickness online monitoring for thrust bearing of large hydraulic generating units［J］. Chinese Journal of Engineering Design， 2019， 26（6）： 652-657. doi: 10.3785/j.issn.1006-754X.2019.00.010
3	陈磊，吴文凯，蒋春梅，等.精密离心机液体静压轴承设计［J］.机械设计与研究，2014，30（6）：34-36. doi：10.13952/j.cnki.jofmdr.2014.0181 CHEN Lei， WU Wen-kai， JIANG Chun-mei， et al. Design of the hydrostatic bearing for a precision centrifuge［J］. Machine Design and Research， 2014， 30（6）： 34-36. doi: 10.13952/j.cnki.jofmdr.2014.0181
4	HUANG Yu， TIAN Zhu-xin. A new derivation to study the steady performance of hydrostatic thrust bearing： Rabinowitch fluid model［J］. Journal of Non-Newtonian Fluid Mechanics， 2017， 246： 31-35. doi：10.1016/j.jnnfm.2017.04.012 doi: 10.1016/j.jnnfm.2017.04.012
5	王禹，王连吉，王续跃.液体静压推力轴承设计与Fluent仿真分析［J］.机械设计与制造，2017（9）：220-224. doi：10.3969/j.issn.1001-3997.2017.09.058 WANG Yu， WANG Lian-ji， WANG Xu-yue. Design of hydrostatic thrust bearing and simulation analysis by Fluent［J］. Machinery Design & Manufacture， 2017（9）： 220-224. doi: 10.3969/j.issn.1001-3997.2017.09.058
6	DOWSON D. Inertia effects in hydrostatic thrust bearings［J］. Journal of Fluids Engineering， 1961， 83（2）： 227-234. doi：10.1115/1.3658931 doi: 10.1115/1.3658931
7	COOMBS J A， DOWSON D. An experimental investigation of the effects of lubricant inertia in a hydrostatic thrust bearing［J］. Proceedings of the Institution of Mechanical Engineers Conference Proceedings， 1964， 179（1964）： 96-114. doi：10.1243/pime_conf_1964_179_270_02 doi: 10.1243/pime_conf_1964_179_270_02
8	TIAN Zhu-xin， CAO Hai-yin， HUANG Yu. Static characteristics of hydrostatic thrust bearing considering the inertia effect on the region of supply hole［J］. Proceedings of the Institution of Mechanical Engineers Part J： Journal of Engineering Tribology， 2019， 233（1）： 188-193. doi：10.1177/1350650118773944 doi: 10.1177/1350650118773944
9	张艳芹，权振，冯雅楠，等.双矩形腔静压推力轴承内部流场动态分析［J］.机械传动，2018，42（12）：109-113. ZHANG Yan-qin， QUAN Zhen， FENG Ya-nan， et al. Dynamic analysis of internal flow field of double-rectangular cavity hydrostatic thrust bearing［J］. Journal of Mechanical Transmission， 2018， 42（12）： 109-113.
10	张艳芹，张志全，冯雅楠，等.双矩形腔静压滑动轴承高速时的油膜润滑特性［J］.摩擦学学报，2018，38（5）：609-618. doi：10.16078/j.tribology.2018.05.015 ZHANG Yan-qin， ZHANG Zhi-quan， FENG Ya-nan， et al. Lubrication characteristics of double rectangular cavity hydrostatic bearing at high speed［J］. Tribology， 2018， 38（5）： 609-618. doi: 10.16078/j.tribology.2018.05.015
11	于晓东，袁腾飞，李代阁，等.极端工况双矩形腔静压推力轴承动态特性［J］.力学学报，2018，50（4）：899-907. doi：10.6052/0459-1879-18-041 YU Xiao-dong， YUAN Teng-fei， LI Dai-ge， et al. Dynamic characteristics of hydrostatic thrust bearing with double rectangular cavity under extreme working conditions［J］. Chinese Journal of Theoretical and Applied Mechanics， 2018， 50（4）： 899-907. doi: 10.6052/0459-1879-18-041
12	CHOW C Y. A non-central feeding hydrostatic thrust bearing［J］. Journal of Fluid Mechanics， 2006， 72（1）： 113-120. doi：10.1017/S0022112075002972 doi: 10.1017/S0022112075002972
13	BAKKER O J， OSTAYEN R. Recess depth optimization for rotating， annular， and circular recess hydrostatic thrust bearings［J］. ASME Journal of Tribology， 2010， 132（1）： 011103. doi：10.1115/1.4000545 doi: 10.1115/1.4000545
14	SINGH U P， GUPTA R S， KAPUR V K. On the application of Rabinowitsch fluid model on an annular ring hydrostatic thrust bearing［J］. Tribology International， 2013， 58： 65-70. doi：10.1016/j.triboint.2012.09.014 doi: 10.1016/j.triboint.2012.09.014
15	SINGH U P， SINHA P， KUMAR M. Analysis of hydrostatic rough thrust bearing lubricated with Rabinowitsch fluid considering fluid inertia in supply region［J］. Proceedings of the Institution of Mechanical Engineers Part J： Journal of Engineering Tribology， 2020， 235（2）： 386-395. doi：10.1177/1350650120945887 doi: 10.1177/1350650120945887
16	王少力，熊万里，孟曙光，等.恒流供油扇形静压推力轴承承载力解析计算与实验研究［J］.机械强度，2015，37（5）：828-833. doi：10.16579/j.issn.1001.9669.2015.05.018 WANG Shao-li， XIONG Wan-li， MENG Shu-guang， et al. Analytical calculation and experimental research on the bearing capacity of fan-shaped hydrostatic thrust bearing supplied with constant oil flow［J］. Journal of Mechanical Strength， 2015， 37（5）： 828-833. doi: 10.16579/j.issn.1001.9669.2015.05.018
17	张艳芹，邵俊鹏，韩桂华，等.大尺寸扇形静压推力轴承润滑性能的数值分析［J］.机床与液压，2009，37（1）：69-71. doi：10.3969/j.issn.1001-3881.2009.01.023 ZHANG Yan-qin， SHAO Jun-peng， HAN Gui-hua， et al. Numerical analysis of lubricating characteristic of large size sector hydrostatic thrust bearing［J］. Machine Tool & Hydraulics， 2009， 37（1）： 69-71. doi: 10.3969/j.issn.1001-3881.2009.01.023
18	于晓东，邱志新，李欢欢，等.扇形腔多油垫静压推力轴承润滑性能速度特性［J］.热能动力工程，2013，28（3）：296-300，328. YU Xiao-dong， QIU Zhi-xin， LI Huan-huan， et al. Lubrication performance and velocity characteristics of a multi-oil-pad hydrostatic thrust bearing with a sector-shaped cavity［J］. Journal of Engineering for Thermal Energy and Power， 2013， 28（3）： 296-300， 328.
19	SHEN F， CHEN C L， LIU Z M. Effect of pocket geometry on the performance of a circular thrust pad hydrostatic bearing in machine tools［J］. Tribology Transactions， 2014， 57（4）： 700-714. doi：10.1080/10402004.2014.906694 doi: 10.1080/10402004.2014.906694
