基于Kresling折纸结构的软体管道机器人设计
韩伟涛(),温涛,刘磊,胡俊峰()
江西理工大学 机电工程学院，江西 赣州 341000
Design of soft pipeline robot based on Kresling origami structure
Weitao HAN(),Tao WEN,Lei LIU,Junfeng HU()
School of Mechanical and Electrical Engineering, Jiangxi University of Science and Technology, Ganzhou 341000, China
 全文: PDF(5906 KB)   HTML
摘要：

针对传统刚性管道机器人体积大、对非结构化环境适应性差等缺陷，设计了一种基于Kresling折纸结构的软体管道机器人。受蠕动爬行方式启发，软体管道机器人以塔簧-Kresling折纸结构作为伸缩结构，以硅胶摩擦带作为摩擦结构。该机器人的最大负载为自身质量的5.9倍，最大水平爬行速度为25.14 mm/s，在垂直管道中的爬行速度可达9.96 mm/s。随后，分析了伸缩结构类型，Kresling折纸结构的收缩长度、材质与角度参数以及摩擦力等因素对机器人爬行速度的影响。最后，制作了机器人样机并通过实验展示了机器人在不同内径、倾斜角度、形状的管道中爬行的可行性。结果表明，所设计的机器人具有良好的适应性和灵活性，能利用Kresling折纸结构的柔顺性来适应复杂管道环境，这为管道探测、检修等应用提供了新颖的方式。
关键词： Kresling折纸结构;  软体管道机器人;  伸缩结构;  摩擦结构;  柔顺性
Abstract:

Aiming at the limitations of traditional rigid pipeline robots such as large volume and poor adaptability to unstructured environments, a soft pipeline robot based on Kresling origami structure is designed. Inspired by peristaltic crawling mode, the soft pipeline robot employed a tower spring-Kresling origami structure as the telescopic structure and silicone friction belts as the friction structure. The robot achieved a maximum payload of 5.9 times its own mass, a horizontal crawling speed of 25.14 mm/s and a crawling speed of 9.96 mm/s in vertical pipelines. Then, the effects of the telescopic structure type, the shrinkage length, material and angle parameters of Kresling origami structure, and the friction force on the robot's crawling speed were analyzed. Finally, the robot prototype was fabricated and the feasibility of the robot crawling in pipelines with different inner diameters, inclination angles and shapes was demonstrated through experiments. The results showed that the designed robot had good adaptability and flexibility, and could use the compliance of Kresling origami structure to adapt to the complex pipeline environment, which provided a novel way for pipeline detection, maintenance and other applications.
Key words: Kresling origami structure    soft pipeline robot    telescopic structure    friction structure    compliance
收稿日期: 2024-01-09 出版日期: 2025-03-04
CLC:  TH 122
基金资助: 国家自然科学基金资助项目(52165011);江西省自然科学基金资助项目(20212BAB204028);江西省自然科学基金重点项目（联合资助）(20202ACBL204009)
通讯作者: 胡俊峰     E-mail: 1300750231@qq.com;hjfsuper@126.com
作者简介: 韩伟涛（1996—），男，硕士生，从事软体机器人研究，E-mail: 1300750231@qq.com，https://orcid.org/0009-0008-9519-3875
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
韩伟涛
温涛
刘磊
胡俊峰

引用本文:

韩伟涛,温涛,刘磊,胡俊峰. 基于Kresling折纸结构的软体管道机器人设计[J]. 工程设计学报, 2025, 32(1): 72-81.

Weitao HAN,Tao WEN,Lei LIU,Junfeng HU. Design of soft pipeline robot based on Kresling origami structure[J]. Chinese Journal of Engineering Design, 2025, 32(1): 72-81.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.04.101    或    https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I1/72

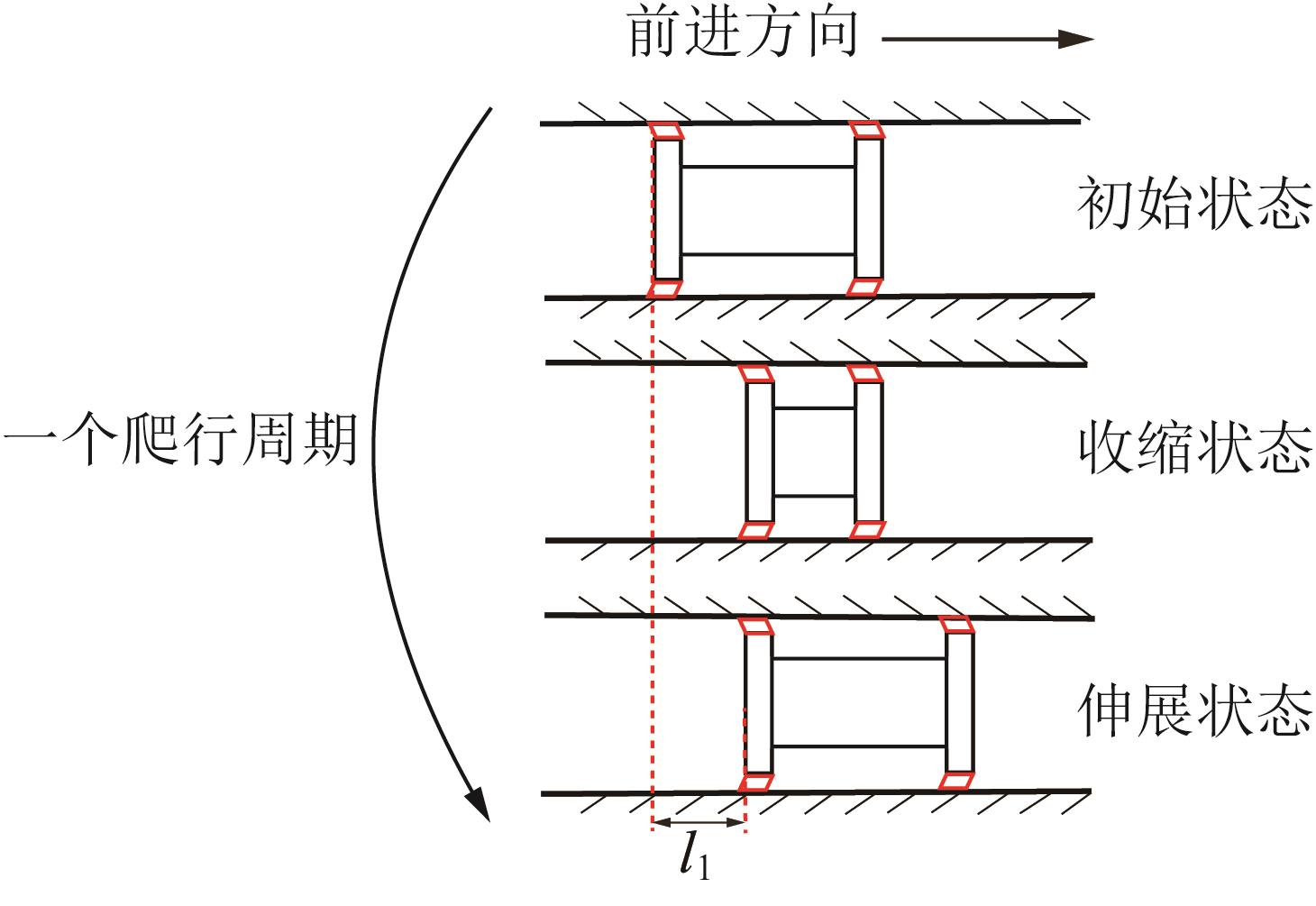

图1  软体管道机器人运动原理

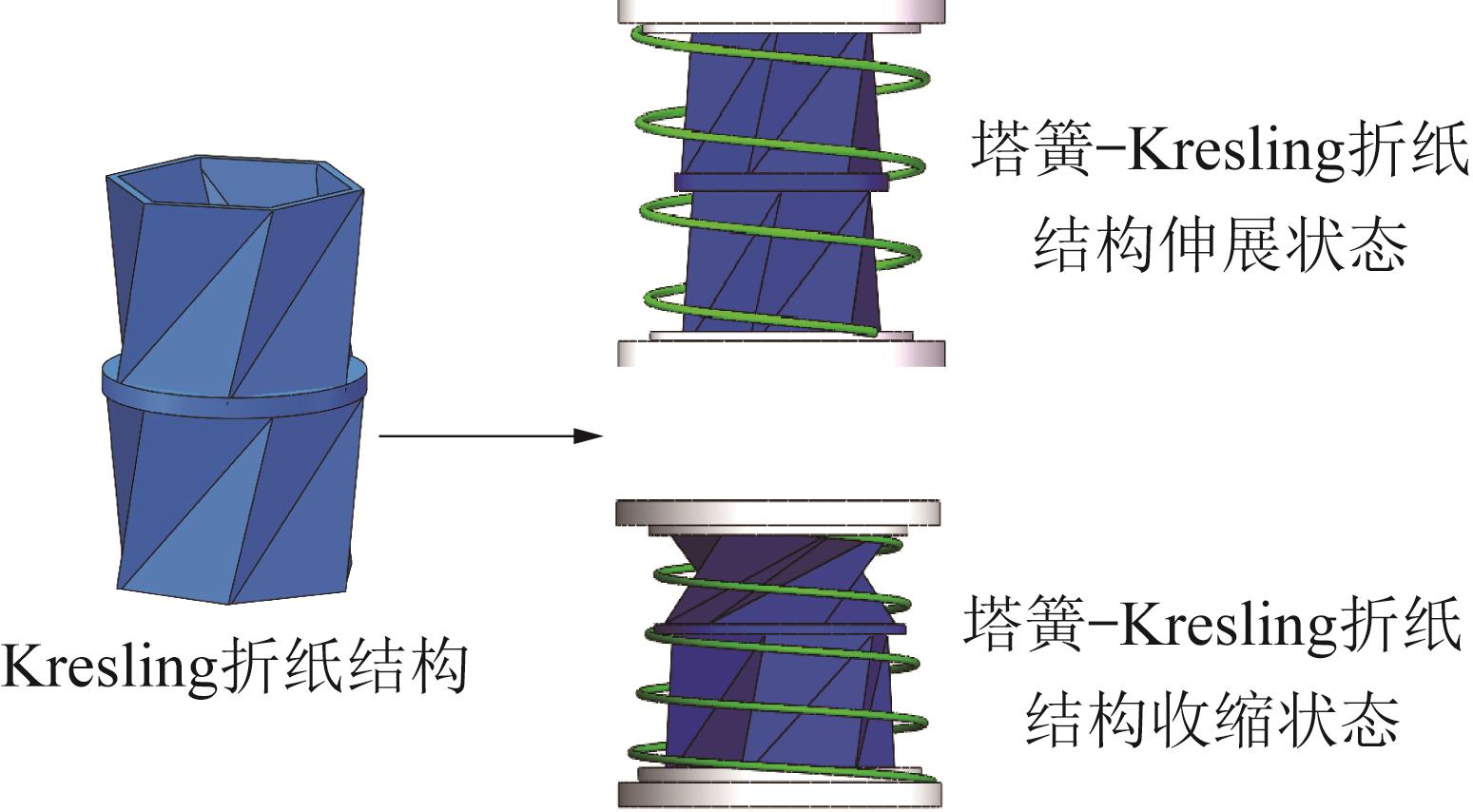

图2  塔簧-Kresling折纸结构

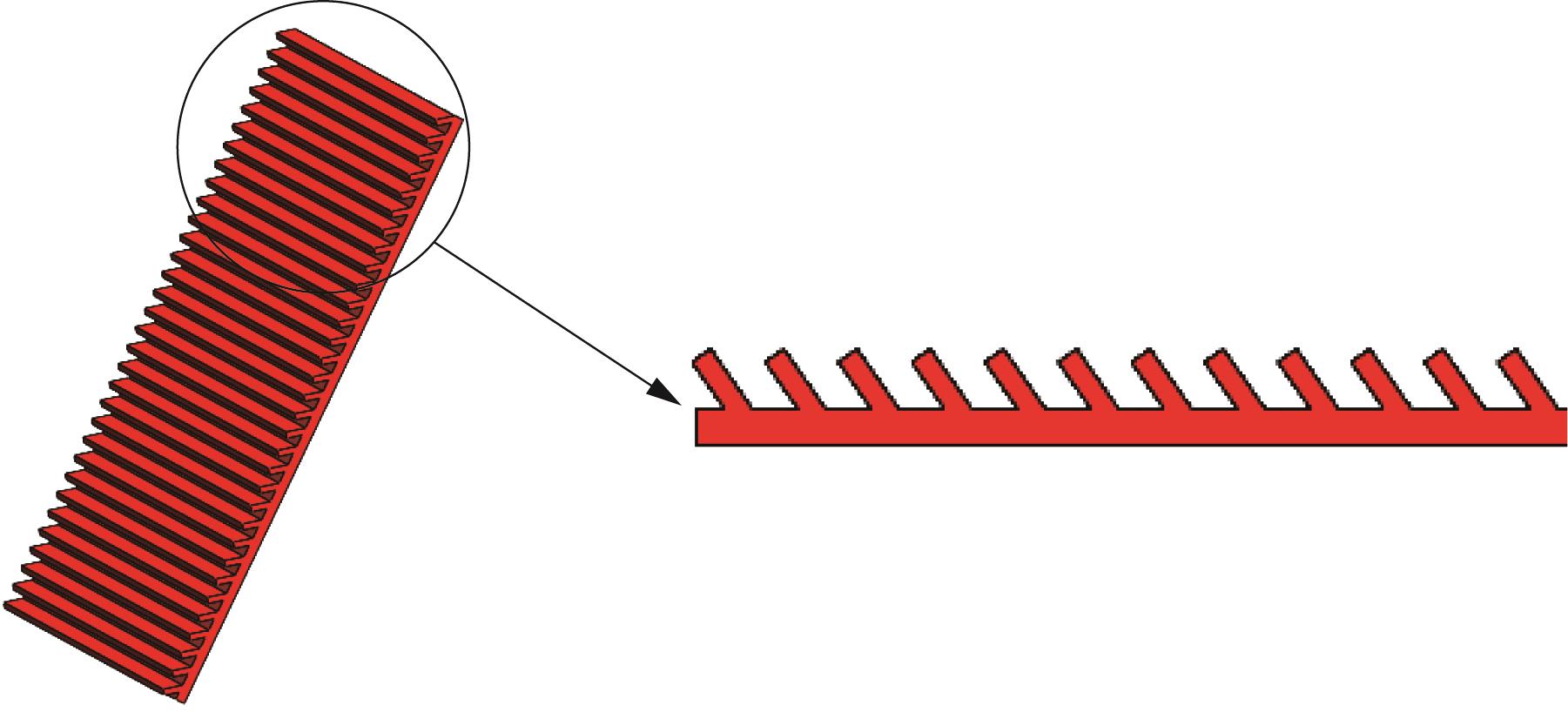

图3  柔性摩擦带模型

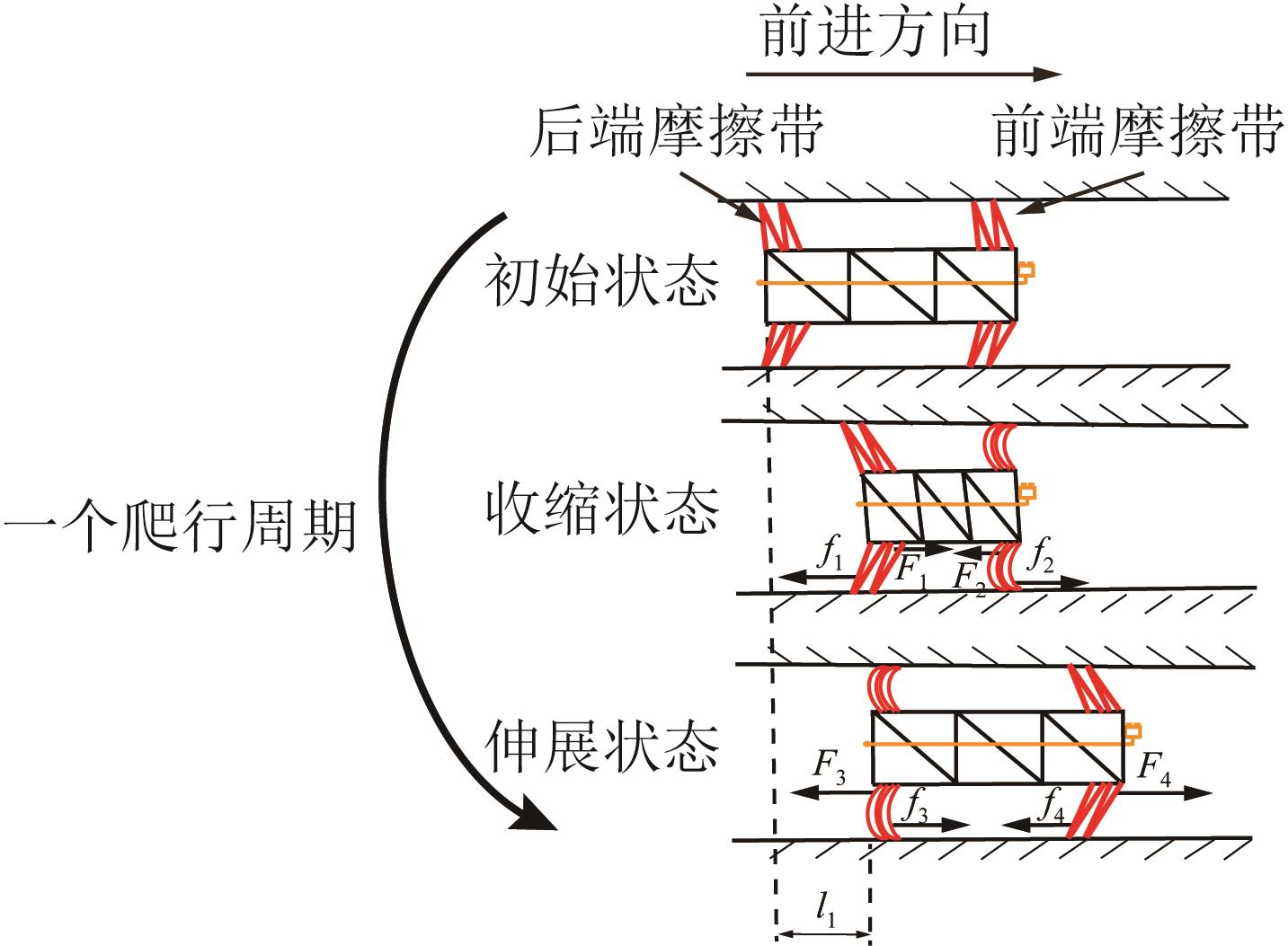

图4  机器人爬行过程中的摩擦原理

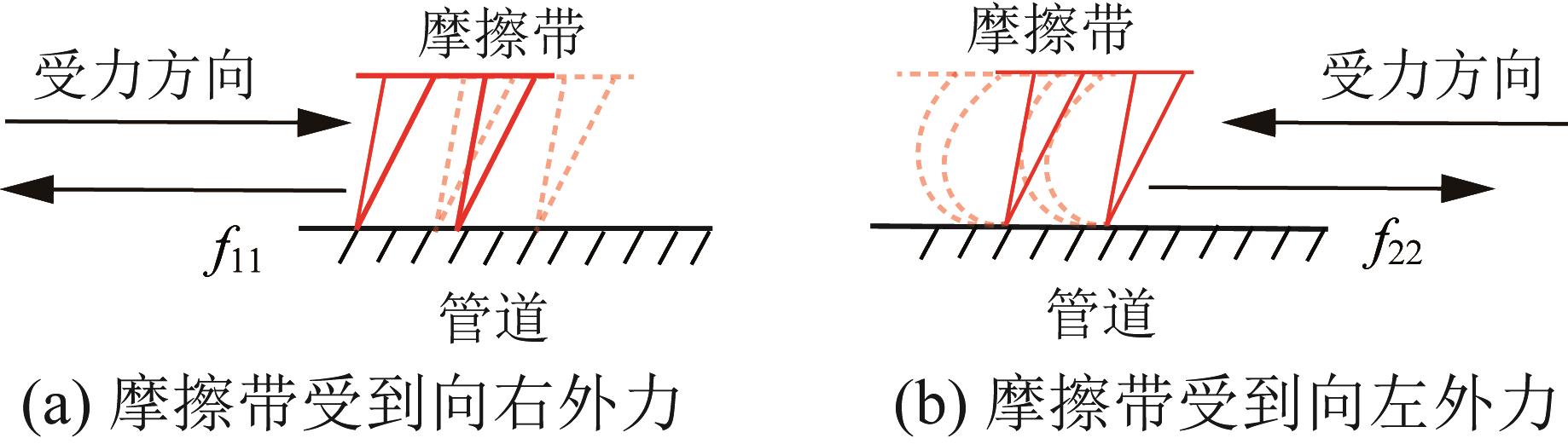

图5  机器人爬行过程中摩擦带受力分析

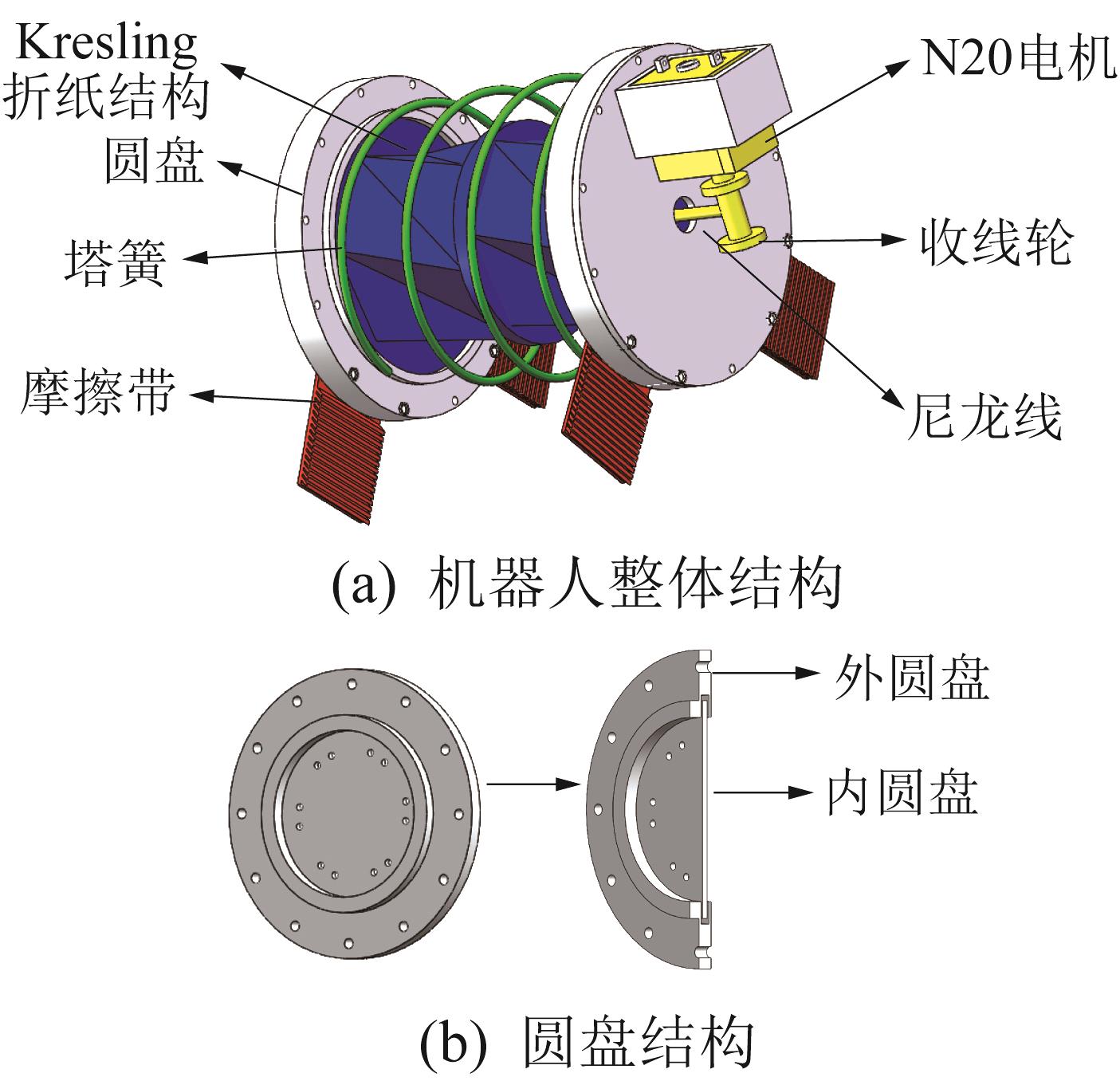

图6  机器人整体结构及圆盘结构
图7  机器人样机的控制系统及其爬行效果

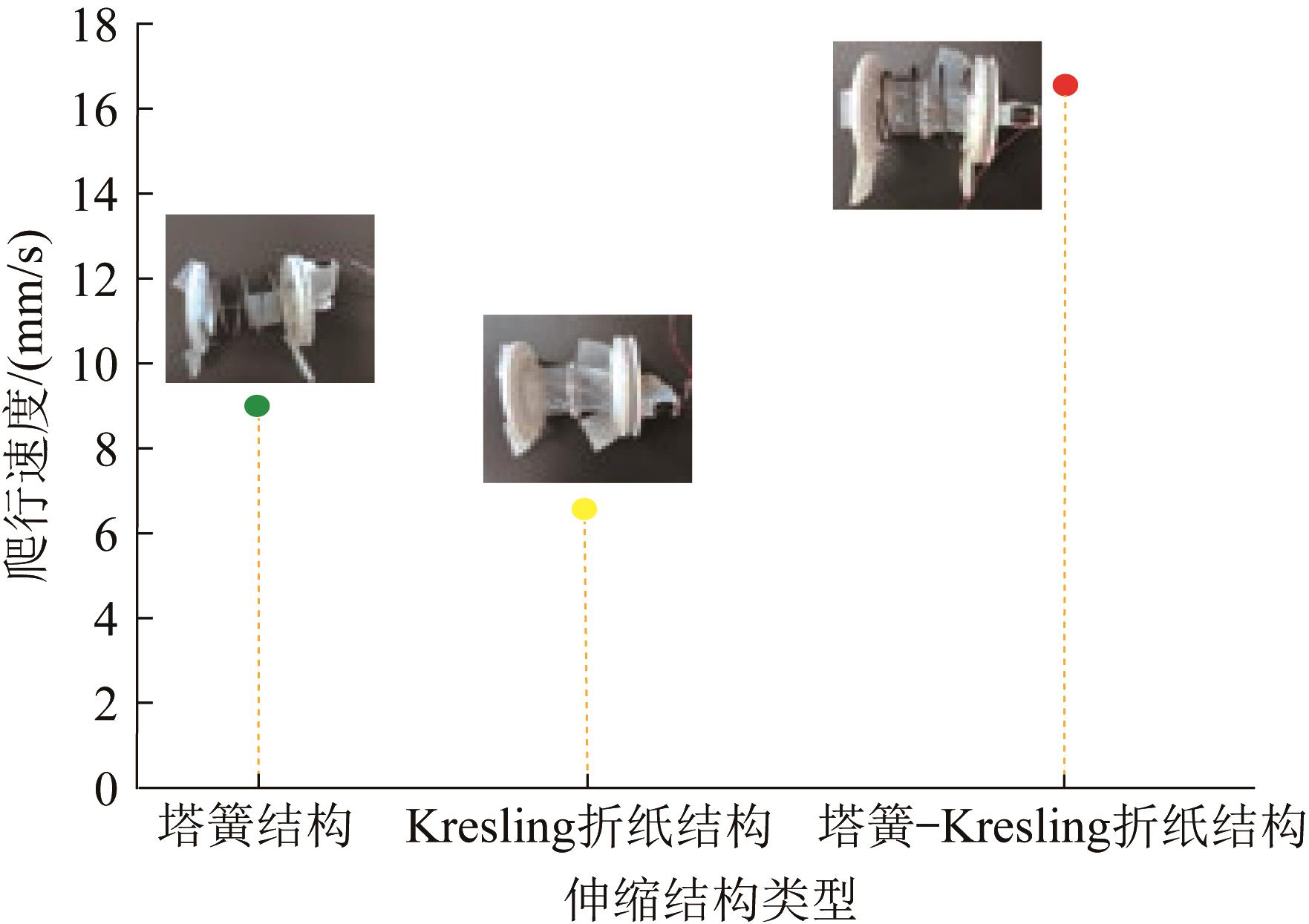

图8  不同伸缩结构下机器人的爬行速度对比

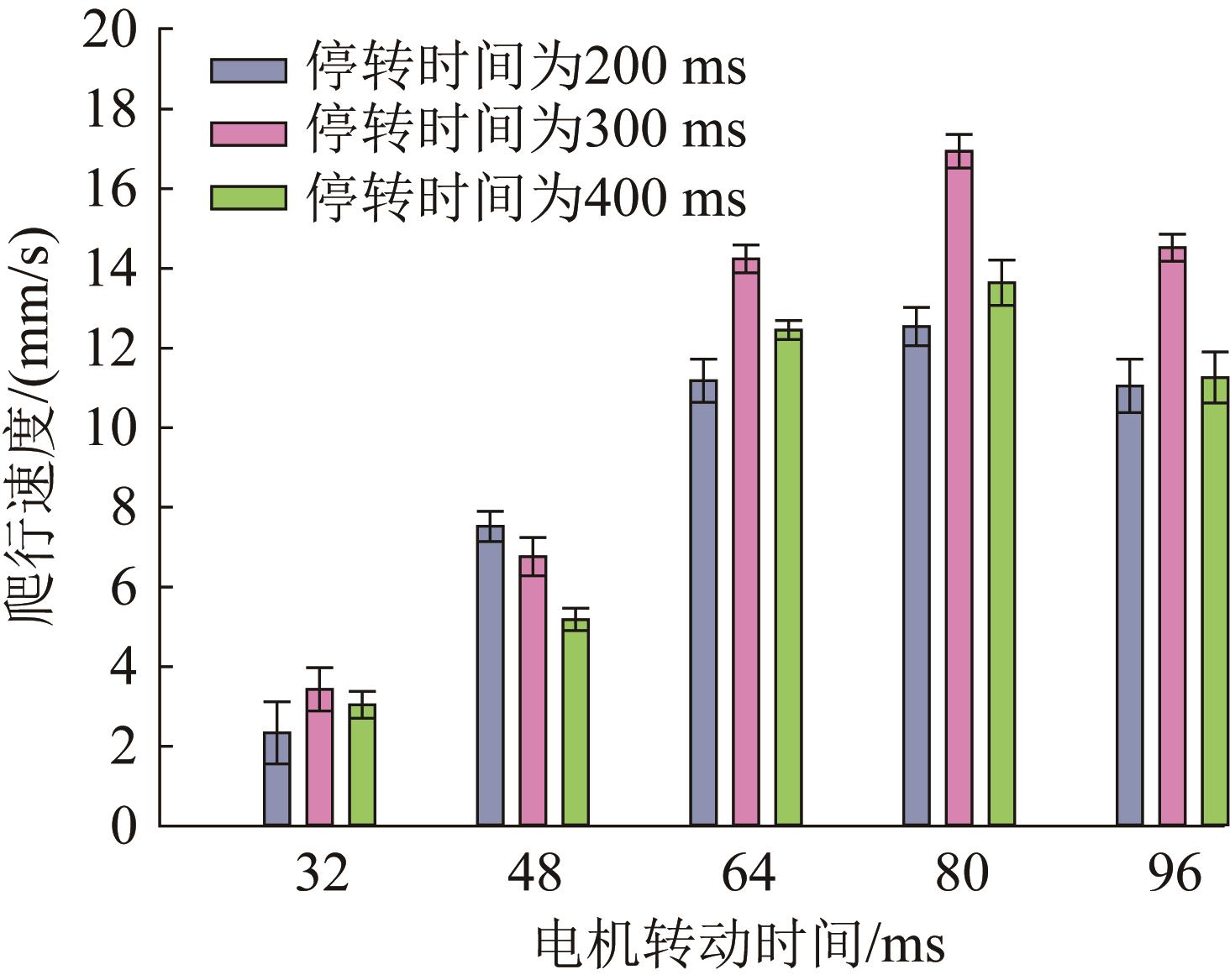

图9  不同电机工作参数下机器人的爬行速度对比

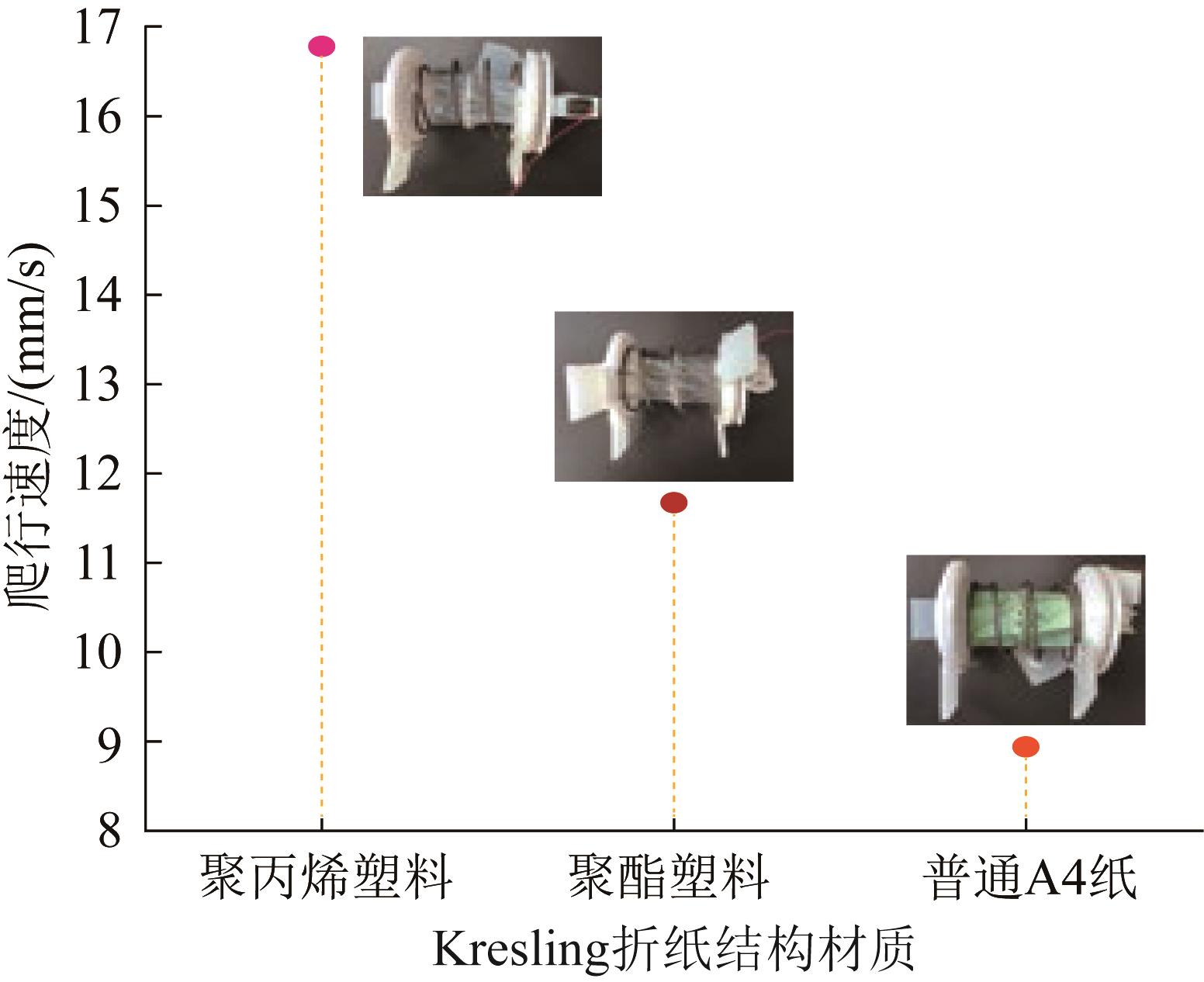

图10  不同Kresling折纸结构材质下机器人的爬行速度对比

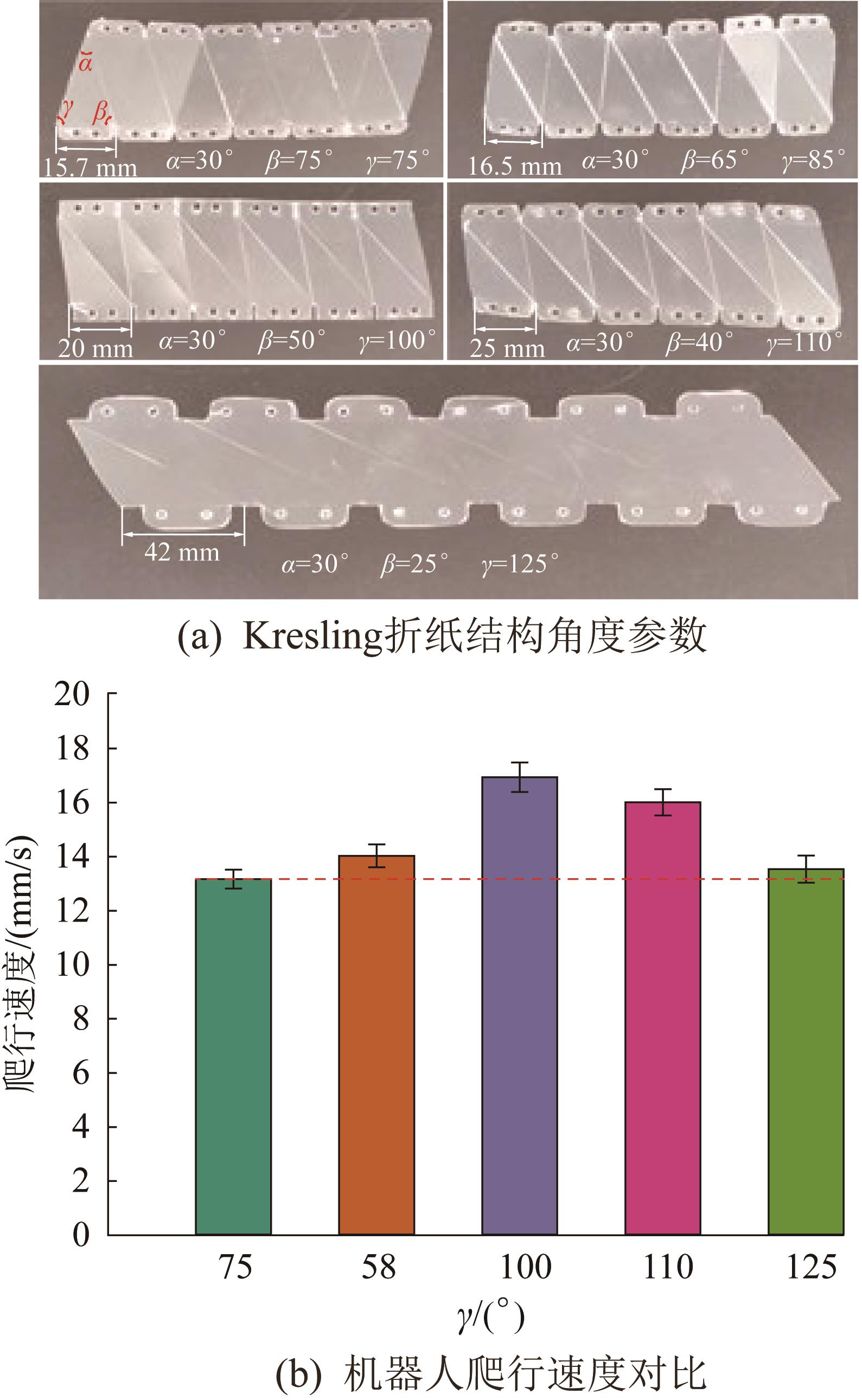

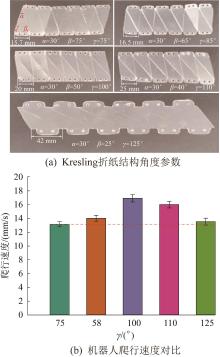

图11  不同Kresling折纸结构角度参数下机器人的爬行速度对比

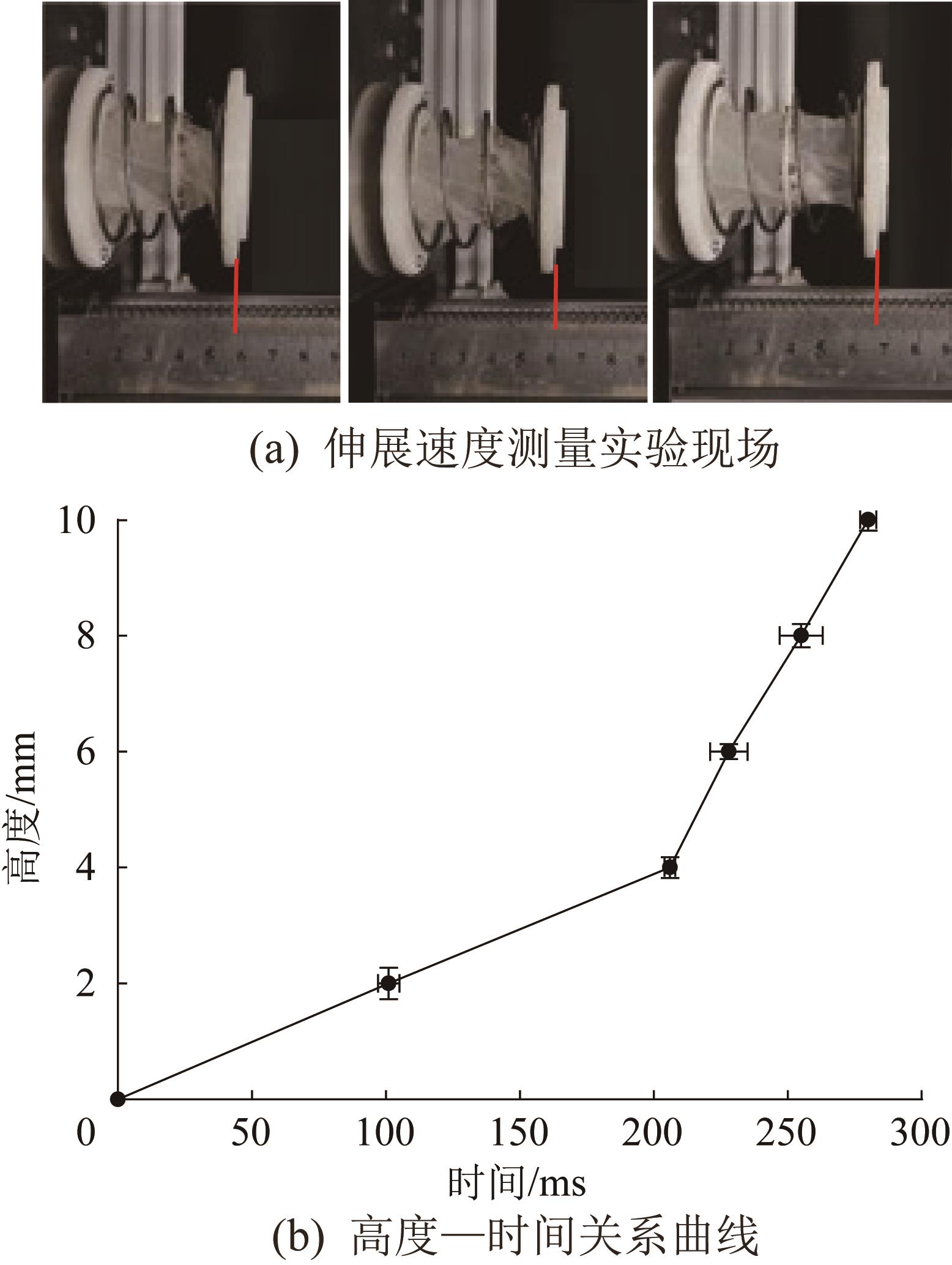

图12  塔簧-Kresling折纸结构伸展速度测量实验结果

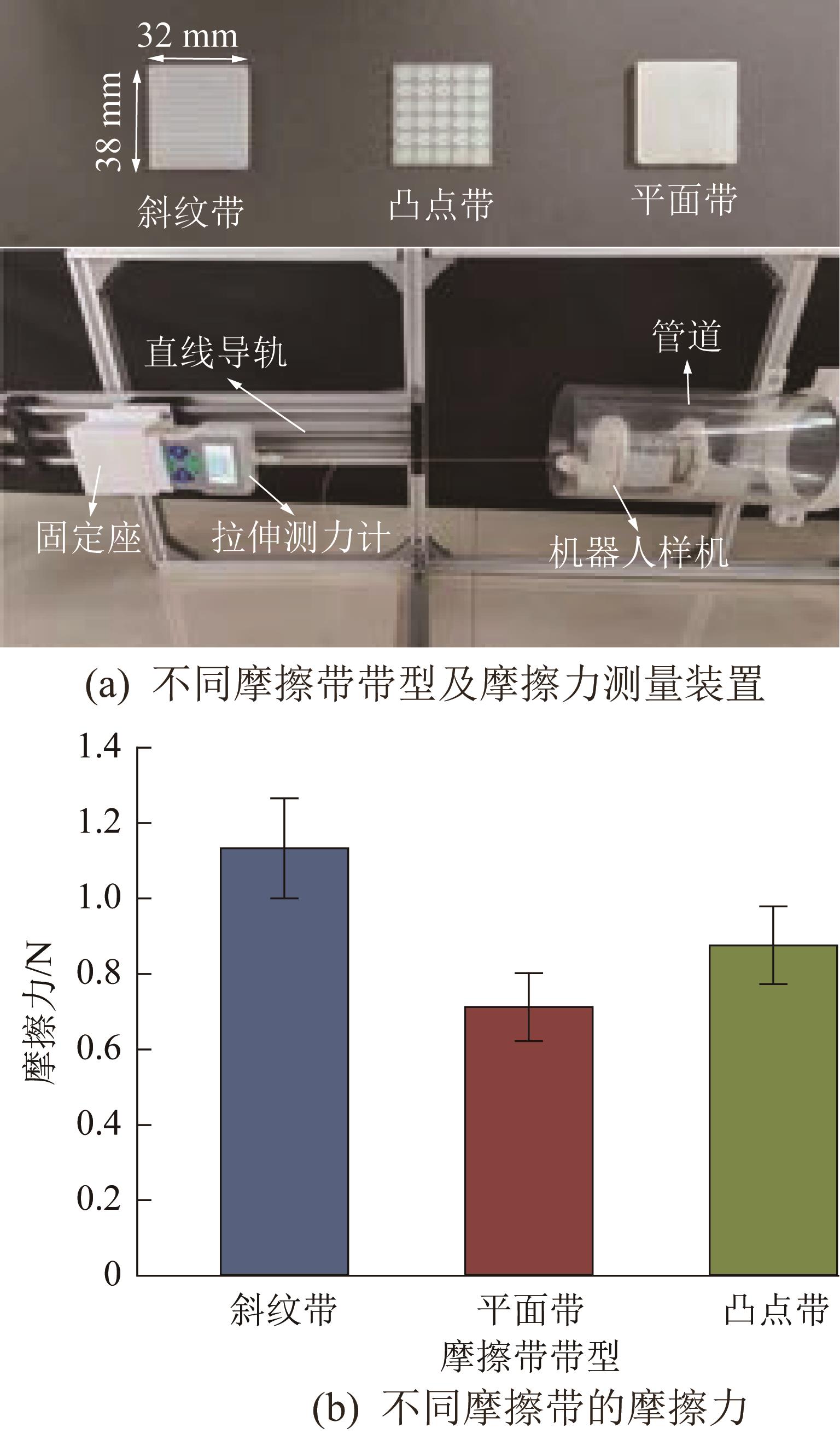

图13  摩擦带的摩擦力测量装置及结果

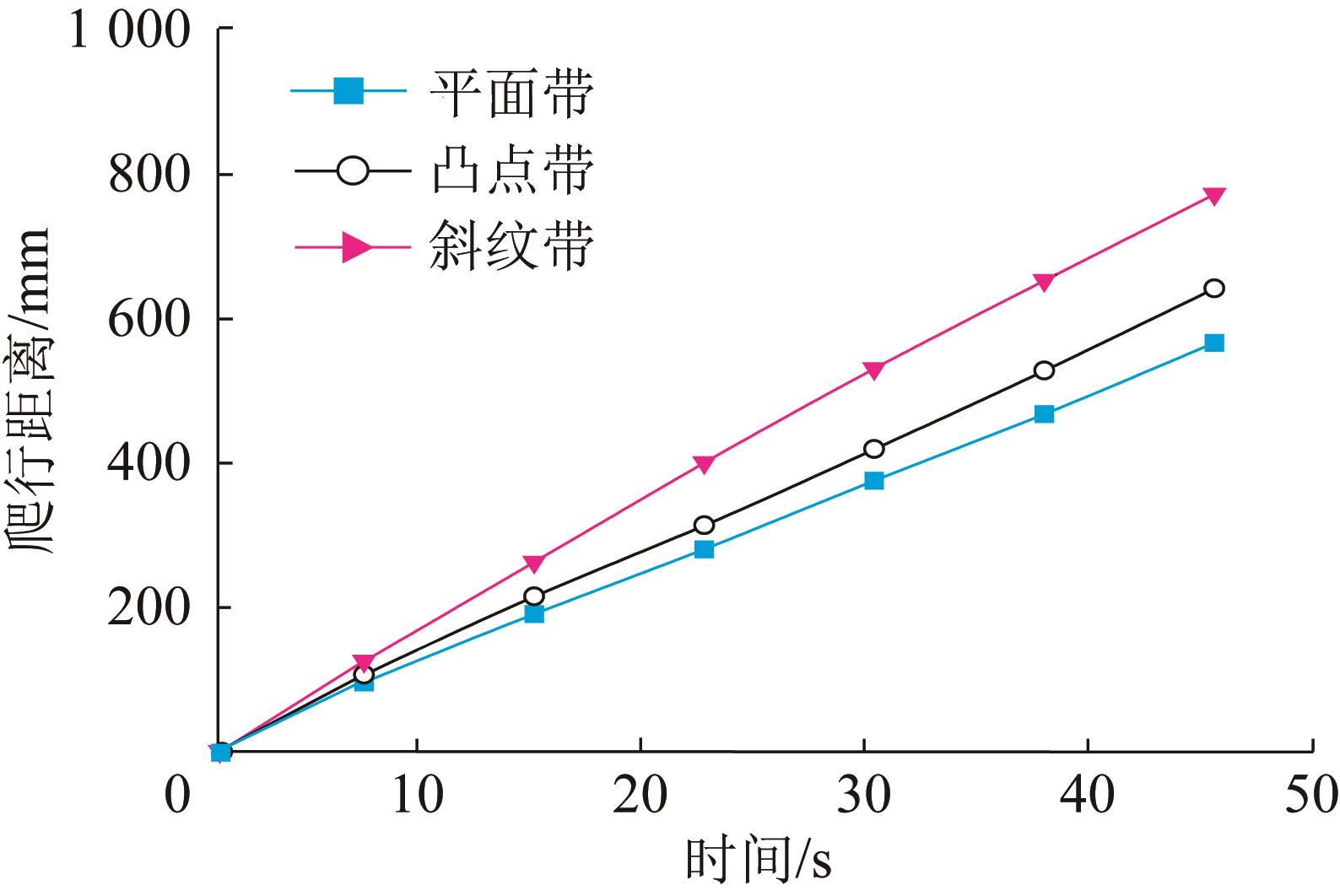

图14  摩擦带带型对机器人爬行距离的影响

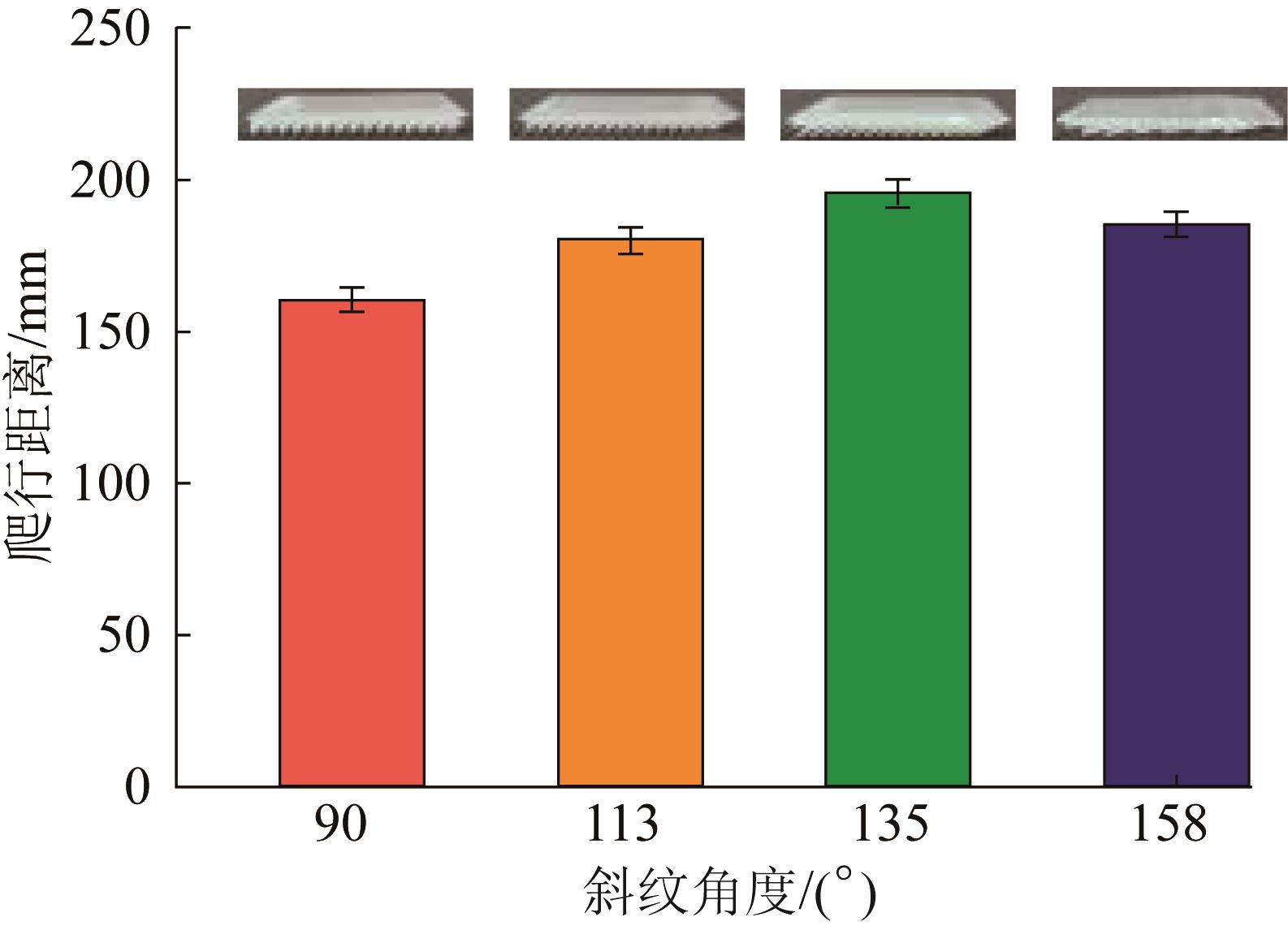

图15  摩擦带斜纹角度对机器人爬行距离的影响

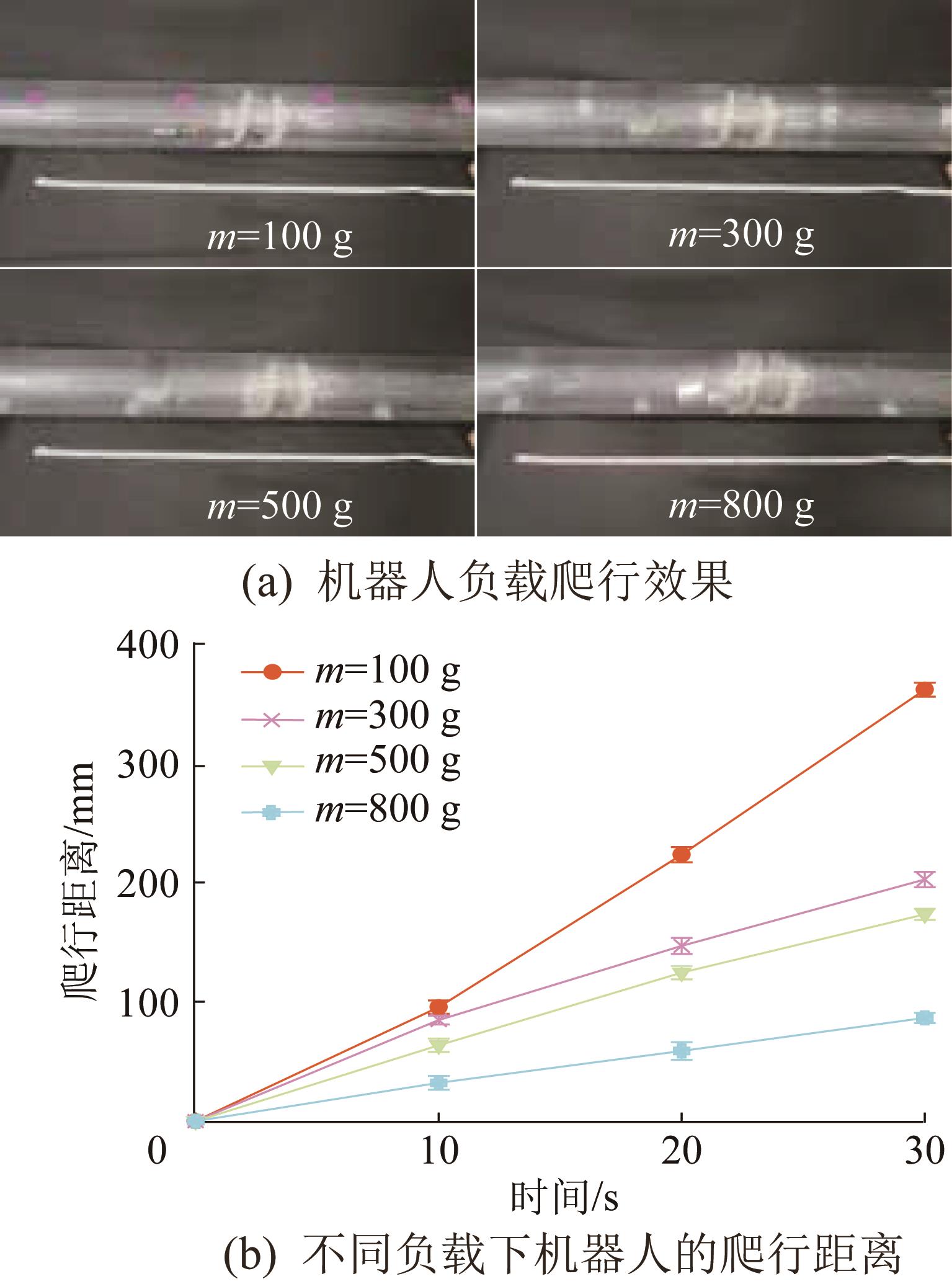

图16  机器人负载能力测试实验结果
图17  不同内径水平管道中机器人的爬行效果

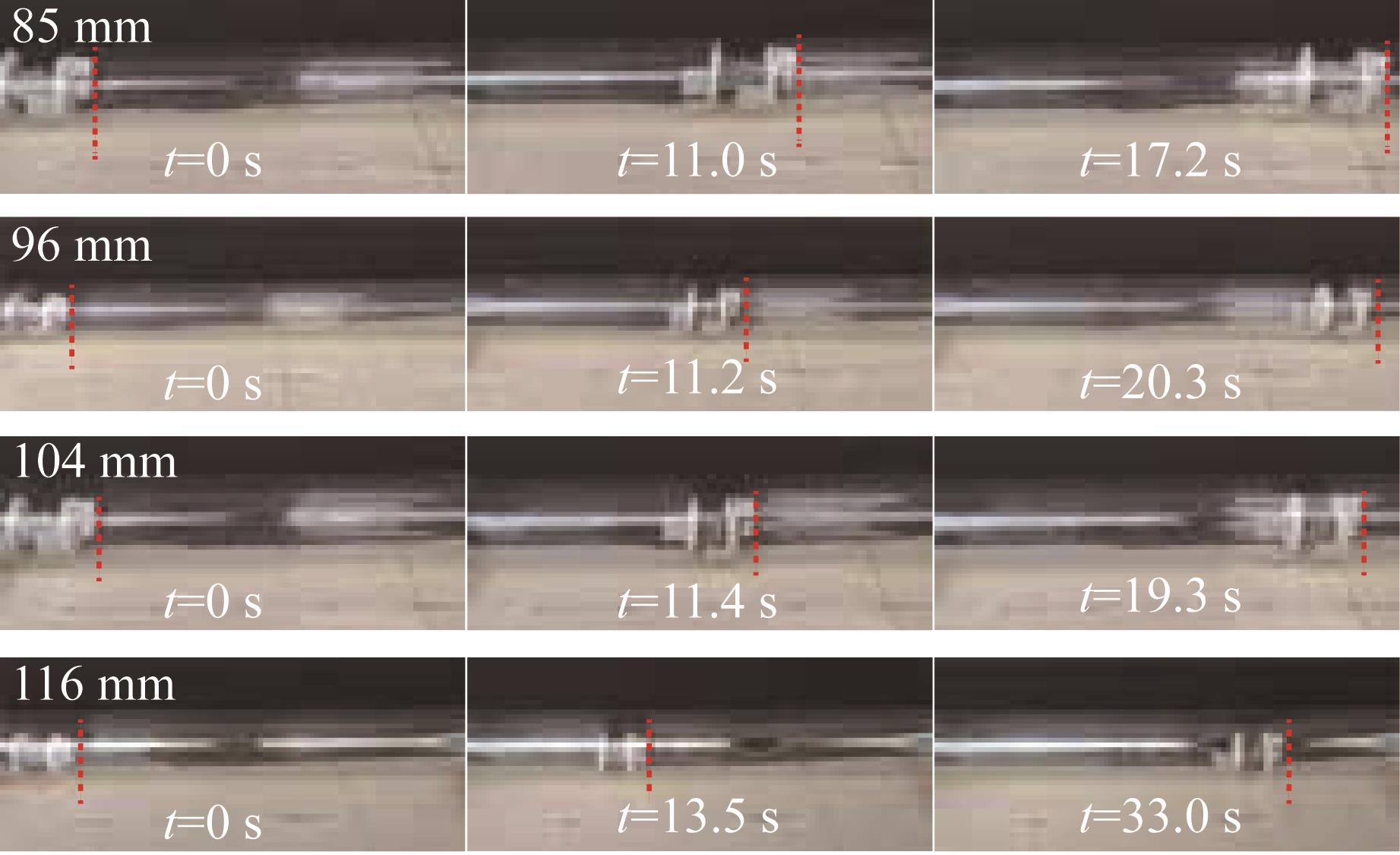

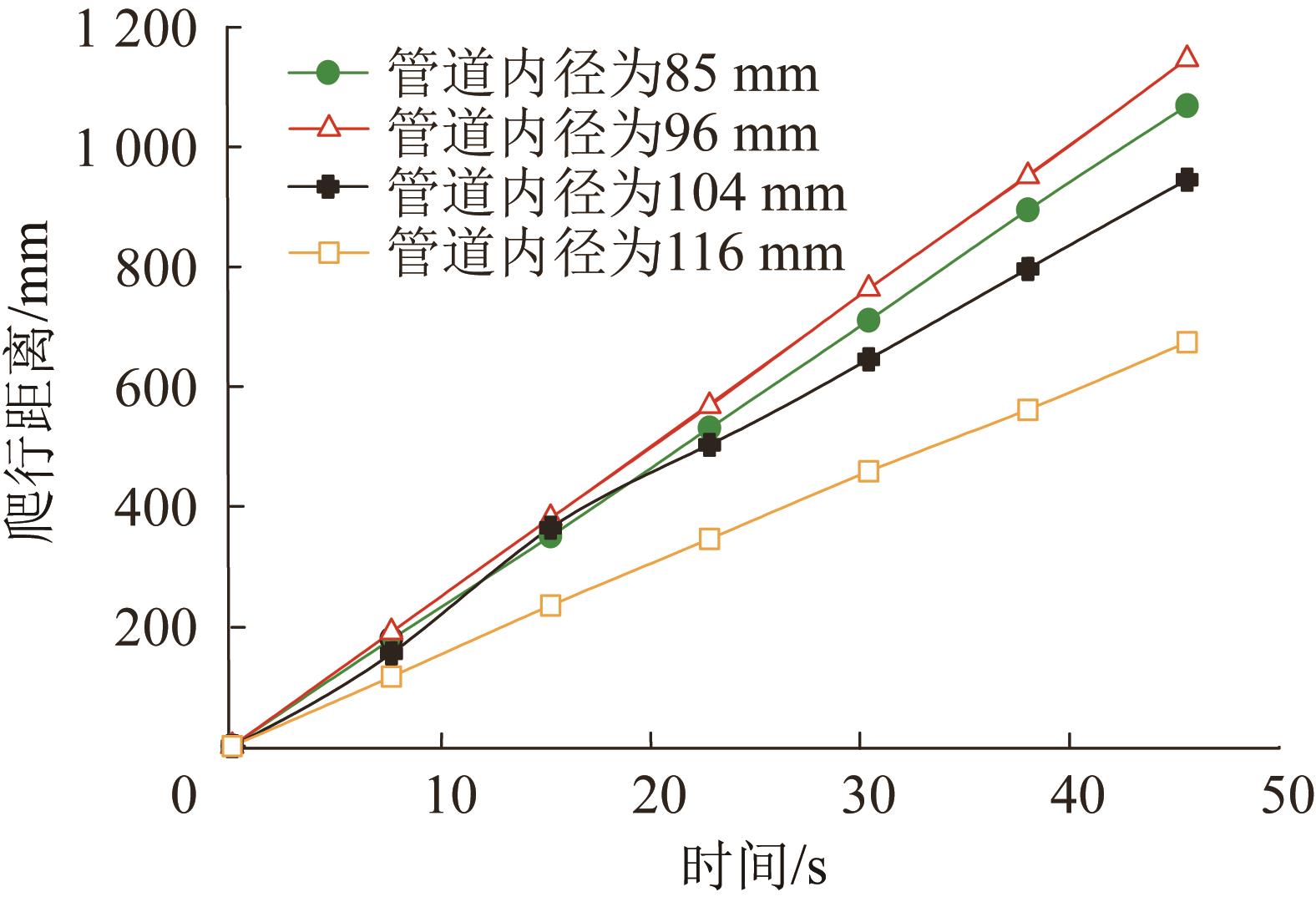

图18  不同内径水平管道中机器人的爬行距离对比
图19  不同倾斜角度管道中机器人的爬行效果

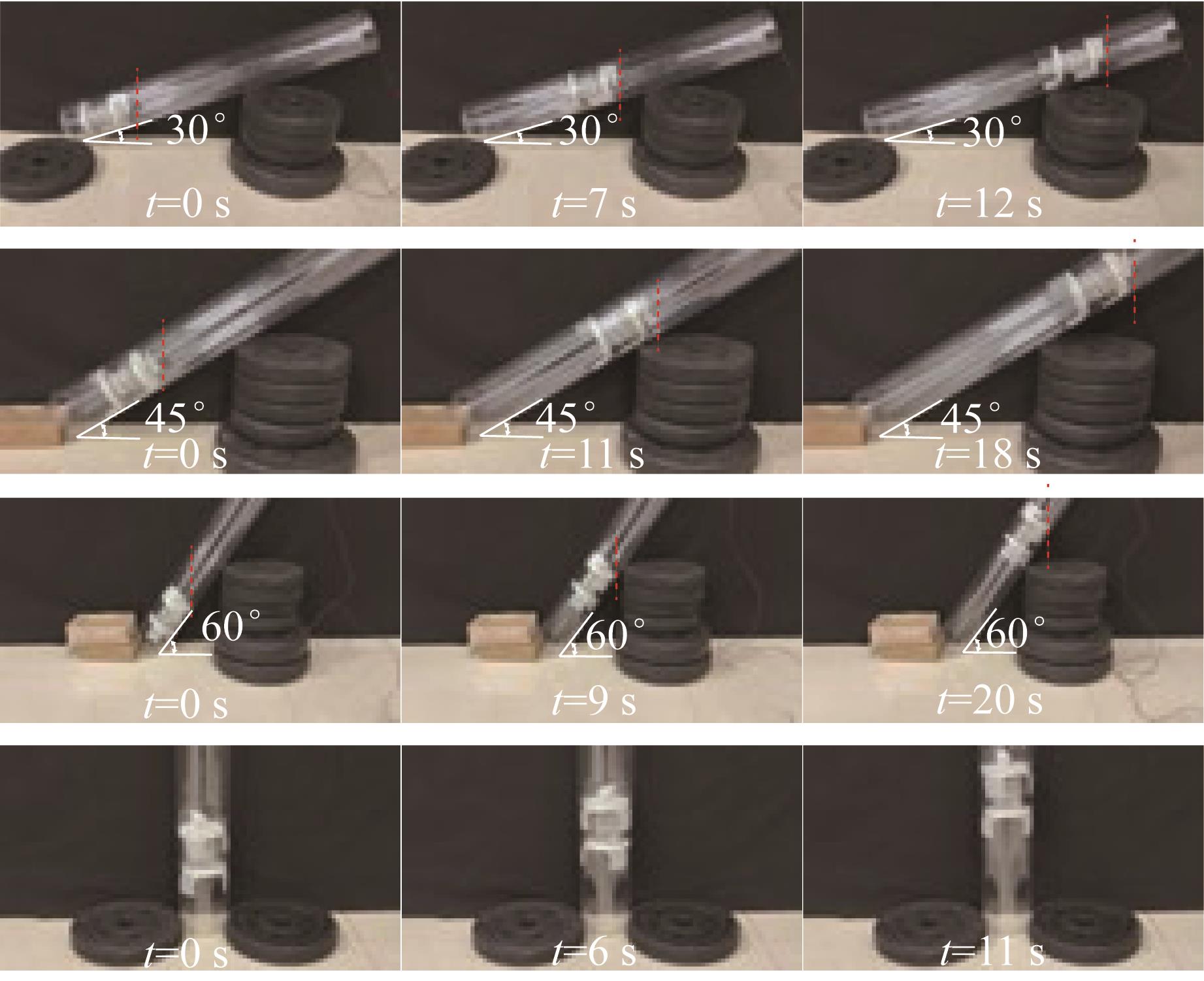

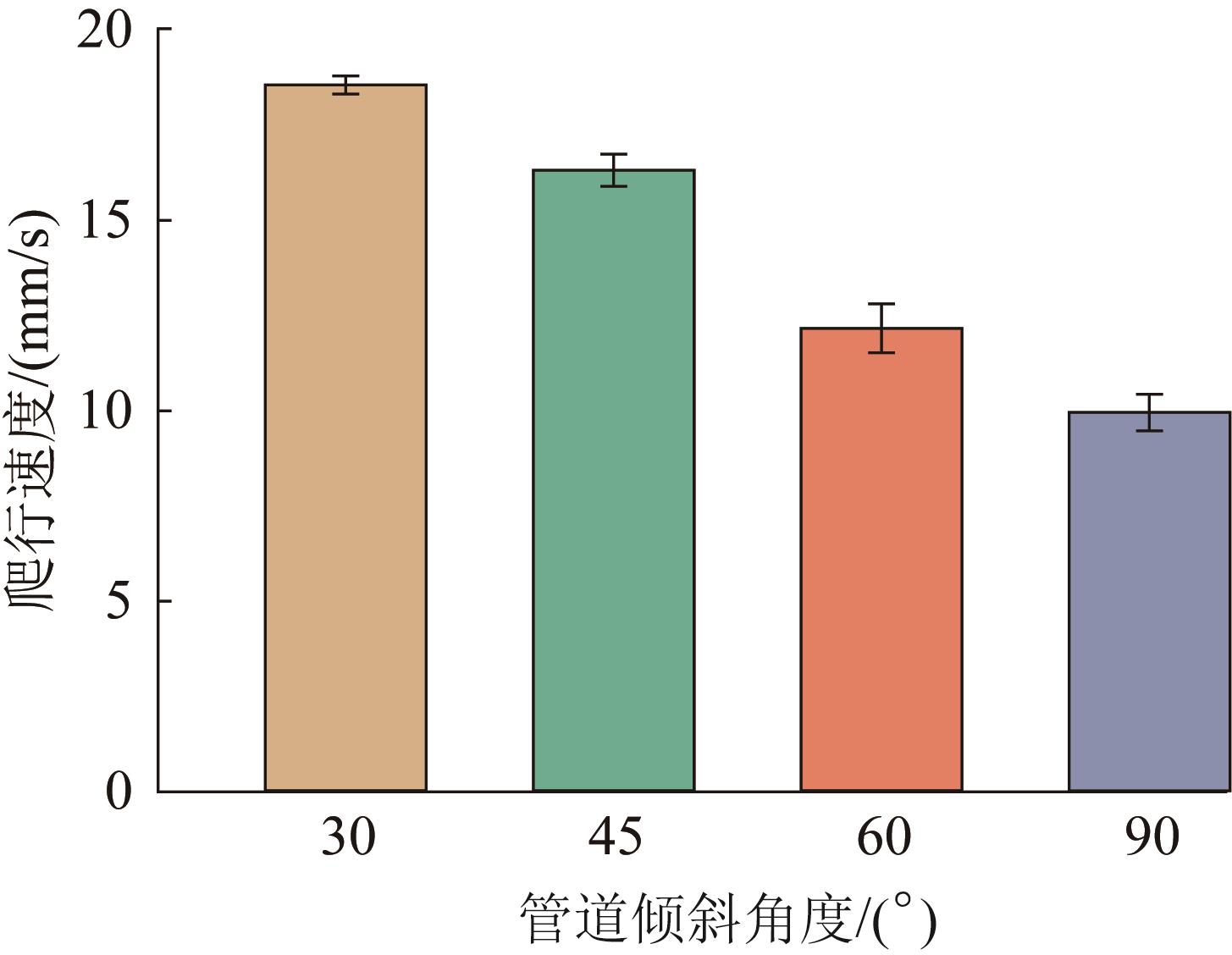

图20  不同倾斜角度管道中机器人的爬行速度对比
图21  不同形状管道中机器人的爬行效果

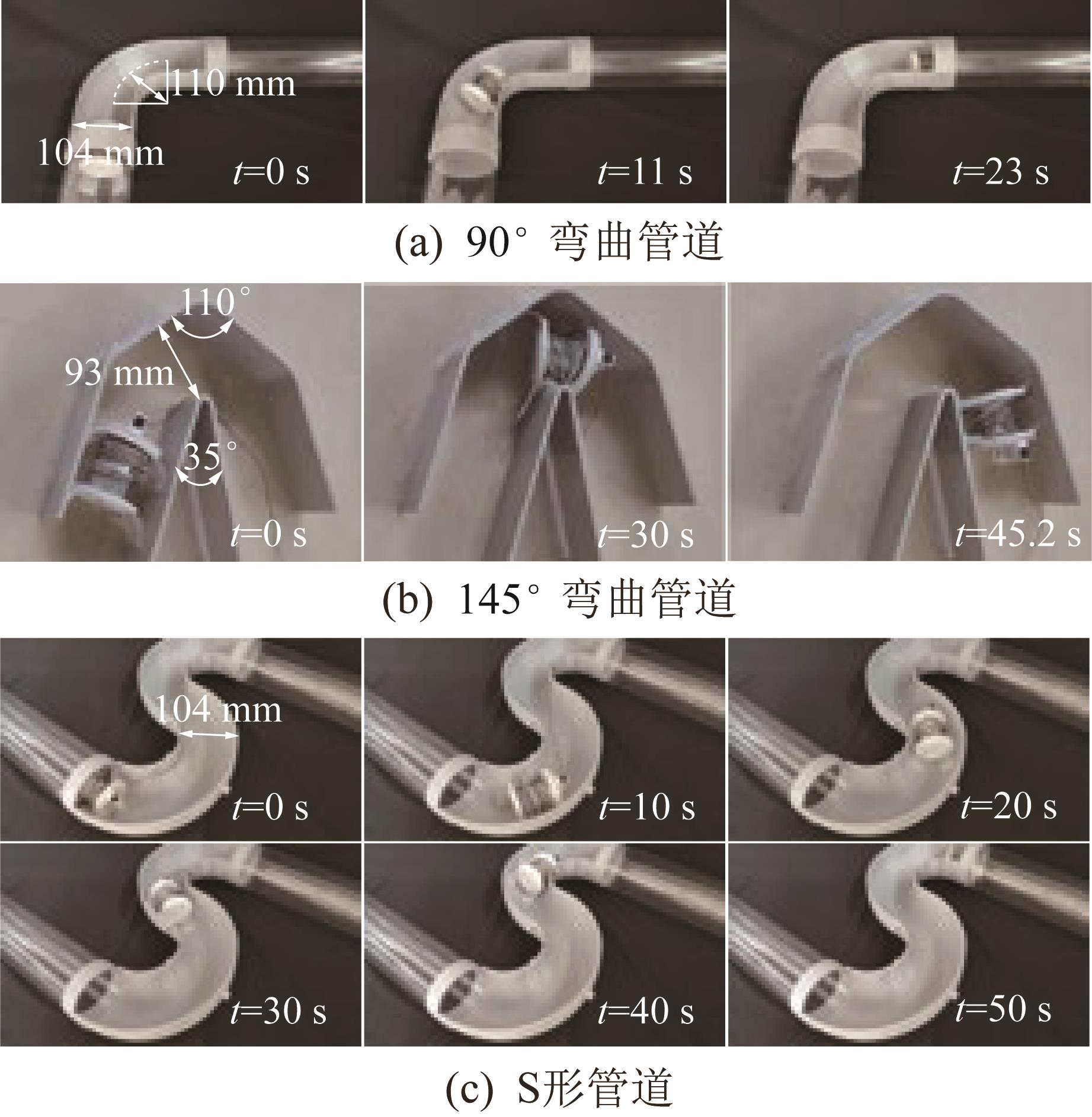

图22  弯曲管道中机器人的爬行效果
